高电压技术教材答案_吴广宁
（完整版）《高电压技术》习题解答
1《高电压技术》习题解答第一章1—1 气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量((称游离能称游离能))后成为正、负带电粒子的过程。
根据游离能形式的不同，气体中带电质点的产生有四种不同方式：1.1.碰撞游离方式碰撞游离方式碰撞游离方式 在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子((分子分子))碰撞瞬时带电粒子所具有的动能。
虽然正、负带电粒子都有可能与中性原子正、负带电粒子都有可能与中性原子((分子分子))发生碰撞，但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。
2.光游离方式光游离方式 在这种方式下，游离能为光能。
由于游离能需达到一定的数值，因此引起光游离的光在这种方式下，游离能为光能。
由于游离能需达到一定的数值，因此引起光游离的光主要是各种高能射线而非可见光。
3.热游离方式热游离方式 在这种方式下，游离能为气体分子的内能。
由于内能与绝对温度成正比，因此只有温在这种方式下，游离能为气体分子的内能。
由于内能与绝对温度成正比，因此只有温度足够高时才能引起热游离。
4.金属表面游离方式金属表面游离方式 严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到带负电的自由电子。
使电子从金属电极表面逸出的能量可以是各种形式的能。
气体中带电质点消失的方式有三种：1.扩散 带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失，扩散是一种自然规律。
2.复合 复合是正、负带电质点相互结合后成为中性原子复合是正、负带电质点相互结合后成为中性原子((分子分子))的过程。
复合是游离的逆过程，因此在复合过程中要释放能量，一般为光能。
(完整版)高电压技术课后习题答案
1-2简要论述汤逊放电理论。
答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至个。
假设每次电离撞出一个正离子，故电极空间共有d e α（－1）个正离子。
这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数的d e αγ定义，此（－1）个正离子在到达阴极表面时可撞出（－1）个新电子，则(-deαγdeαdeα1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。
即汤逊理论的自持放电条件可表达为r(-1)=1或＝1。
de αγdeα1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。
随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。
当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。
于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。
这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。
（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。
当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。
一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。
电子崩中的正离子逐渐向棒极运动而消失于棒极，但由于其运动速度较慢，所以在棒极附近总是存在着正空间电荷。
结果在棒极附近出现了比较集中的正空间电荷，而在其后则是非常分散的负空间电荷。
负空间电荷由于浓度小，对外电场的影响不大，而正空间电荷将使电场畸变。
棒极附近的电场得到增强，因而自持放电条件易于得到满足、易于转入流柱而形成电晕放电。
1-5操作冲击放电电压的特点是什么？答：操作冲击放电电压的特点：（1）U 形曲线，其击穿电压与波前时间有关而与波尾时间无关；（2）极性效应，正极性操作冲击的50％击穿电压都比负极性的低；（3）饱和现象；（4）分散性大；（5）邻近效应，接地物体靠近放电间隙会显著降低正极性击穿电压。
高电压技术吴广宁
对于图 1-11所示的击穿电压(峰值)实验曲线，可用 以下经验公式表示：
Ub 24.22d 6.08 d kV
(1-34)
式中 d－间隙距离，cm；
－空气相对密度
从图 1-11 中可以得出，当d 在1～10cm范围内时，击
穿强度 E（b 用电压峰值表示）约等于30kV/cm。
2、稍不均匀电场中的击穿
返回
1.2.1 持续作用电压下的击穿
1、均匀电场中的击穿
实际中，大均匀 电场间隙要求电极尺 寸做得很大。因此， 对于均匀场间隙，通 常只有间隙长度不大 时的击穿数据，如图 1-11所示。
图1-11 均匀电场中空气间隙的击穿电压峰值 Ub 随间隙距离d的变化
均匀电场的击穿特性：
➢电极布置对称，无击穿的极性效应； ➢间隙中各处电场强度相等，击穿所需时间极短； ➢直流击穿电压、工频击穿电压峰值以及50％冲击 击穿电压相同； ➢击穿电压的分散性很小。

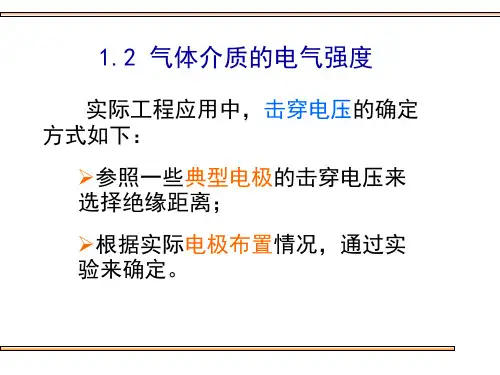

1.2 气体介质的电气强度
实际工程应用中，击穿电压的确定 方式如下：
➢参照一些典型电极的击穿电压来 选择绝缘距离；
➢根据实际电极布置情况，通过实 验来确定。
空气间隙放电电压的影响因素如下：
➢电场情况 ➢电压形式 ➢大气条件
本节内容
1.2.1 持续作用电压下的击穿 1.2.2 雷电冲击电压下的击穿 1.2.3 操作冲击电压下空气的绝缘特性 1.2.4 大气条件对气体击穿的影响 1.2.5 提高气体击穿电压的措施
雷电过电压是一种持续时间极短的脉冲电压，在 这种电压作用下绝缘的击穿具有与稳态电压下击穿 不同的特点。
1、雷电冲击电压的标准波形
雷电能对地面设备造成危害的主要是云地闪。 按雷电发展的方向可分为： ➢下行雷
高电压技术课后答案
第一章 电力系统绝缘配合1、解释电气设备的绝缘配合和绝缘水平的定义答：电气设备的绝缘配合是指综合考虑系统中可能出现的各种作用过电压、保护装置特性及设备的绝缘特性，最终确定电气设备的绝缘水平。
电气设备的绝缘水平是指电气设备能承受的各种试验电压值，如短时工频试验电压，长时工频试验电压，雷电冲击试验电压及各种操作冲击电压2、电力系统绝缘配合的原则是什么？答：电力系统绝缘配合的原则是根据电气设备在系统应该承受的各种电压，并考虑过电压的限压措施和设备的绝缘性能后，确定电气设备的绝缘水平。
3、输电线路绝缘子串中绝缘子片数是如何确定的？答：根据机械负荷确定绝缘子的型式后绝缘子片数的确定应满足：在工作电压下不发生雾闪；在操作电压下不发生湿闪；具有一定的雷电冲击耐受强度，保证一定的耐雷水平。
具体做法：按工作电压下所需的泄露距离初步确定绝缘子串的片数，然后按照操作过电压和耐雷水平进行验算和调整。
4、变电站内电气设备的绝缘水平是否应该与输电线路的绝缘水平相配合？为什么？答：输电线路绝缘与变电站中电气设备之间不存在绝缘水平相配合问题。
通常，线路绝缘水平远高于变电站内电气设备的绝缘水平，以保证线路的安全运行。
从输电线路传入变电站的过电压由变电站母线上的避雷器限制，而电气设备的绝缘水平是以避雷器的保护水平为基础确定的。
第二章 内部过电压1、有哪几种形式的工频过电压？答：主要有空载长线路的电感-电容效应引起的工频过电压，单相接地致使健全相电压升高引起的工频过电压以及发电机突然甩负荷引起的工频过电压等。
2、电源的等值电抗对空长线路的电容效应有什么影响？答：电源的等值电抗X S 可以加剧电容效应，相当于把线路拉长。
电源容量愈小，电源的等值电抗X S 愈大，空载线路末端电压升高也愈大。
3、线路末端加装并联电抗器对空长线路的电容效应有什么影响？答：在超高压电网中，常用并联电抗器限制工频过电压，并联电抗器接于线路末端，使末端电压下降。
(完整word版)高电压技术课后答案(吴广宁)
1 气体的绝缘特性与介质的电气强度1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？1-2简要论述汤逊放电理论。
1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？1-4雷电冲击电压的标准波形的波前和波长时间是如何确定的？1-5操作冲击放电电压的特点是什么？1-6影响套管沿面闪络电压的主要因素有哪些？1-7具有强垂直分量时的沿面放电和具有弱垂直分量时的沿面放电，哪个对于绝缘的危害比较大，为什么？1-8某距离4m的棒-极间隙。
在夏季某日干球温度=30℃，湿球温度=25℃，气压=99.8kPa 的大气条件下，问其正极性50%操作冲击击穿电压为多少kV?（空气相对密度=0.95）1-9某母线支柱绝缘子拟用于海拔4500m的高原地区的35kV变电站，问平原地区的制造厂在标准参考大气条件下进行1min工频耐受电压试验时，其试验电压应为多少kV？1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。
这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。
其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。
1-2简要论述汤逊放电理论。
答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至d e α个。
假设每次电离撞出一个正离子，故电极空间共有（d e α－1）个正离子。
这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（d e α－1）个正离子在到达阴极表面时可撞出γ（d e α－1）个新电子，则(d e α-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。
高电压技术课后习题答案
高电压技术课后习题答案【篇一：高电压技术课后复习思考题答案】ss=txt>仅供参考第一章1.1、气体放电的汤逊理论与流注理论的主要区别在哪里？他们各自的适用范围如何？答：区别：①汤逊理论没有考虑到正离子对空间电场的畸变作用和光游离的影响②放电时间不同③阴极材料的性质在放电过程中所起的作用不同④放电形式不同范围：1.3、在不均匀电场中气体间隙放电的极性效应是什么？答：带电体为正极性时，电晕放电形成的电场削弱了带电体附近的电场，而增强了带电体远处的电场使击穿电压减小而电晕电压增大；带电体为负极性时，与正极性的相反，正负极性的带电体不同叫极性效应。
1.4、什么是电晕放电？它有何效应？试例举工程上所采用的各种防晕措施答：（1）在极不均匀场中，随着间隙上所加电压的升高，在高场强电极附近很小范围的电场足以使空气发生游离，而间隙中大部分曲域电场仍然很小。
在高场强电极附近很薄的一层空气中将具有自持放电条件，而放电仅局限在高场强电极周围很小范围内，整个间隙尚未被击穿。
这种放电现象称为电晕放电。
（2）引起能量损耗电磁干扰，产生臭氧、氮氧化物对气体中的固体介质及金属电极造成损伤或腐蚀（3）加大导线直径、使用分裂导线、光洁导线表面1.9、什么是气隙的伏秒特性？它是如何制作的？答：伏秒特性：工程上用气隙上出现的电压最大值与放电时间的关系来表征气隙在冲击电压下的击穿特性，称为气隙的伏秒特性。
制作方法：实验求得以间隙上曾经出现的电压峰值为纵坐标，以击穿时间为横坐标得伏秒特性上一点，升高电压击穿时间较少，电压甚高可以在波头击穿，此时又可记一点，当每级电压下只有一个击穿时间时，可绘出伏秒特性的一条曲线，但击穿时间具有分散性，所以得到的伏秒特性是以上下包络线为界的一个带状区域。
1.13、试小结各种提高气隙击穿电压的方法，并提出适用于何种条件？答：（1）改进电极形状，增大电极曲率半径，以改善电场分布，如变压器套管端部加球型屏蔽罩等；（2）空间电荷对原电场的畸变作用，可以利用放电本身所产生的空间电荷来调整和改善空间的电场分布；（3）极不均匀场中屏障的作用，在极不均匀的气隙中放入薄片固体绝缘材料；（4）提高气体压力可以大大减小电子的自由行程长度，从而削弱和抑制游离过程；（5）采用高真空可以减弱气隙中的碰撞游离过程；（6）高电气强度气体sf6的采用。
(完整版)高电压技术(第三版)课后习题答案_2
第一章作业V1- 1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。
答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2 ）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数a =11cm-1。
今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。
解:到达阳极的电子崩中的电子数目为n a e d e11 1 59874答：到达阳极的电子崩中的电子数目为59874个。
1-5近似估算标准大气条件下半径分别为1cm和1mm的光滑导线的电晕起始场强。
解：对半径为1cm的导线0 3 0 3Ec 30m 3 （1 ——）30 1 1 （1 ）39（ kV / cm）.r 3 1 1对半径为1mm的导线Ec 30 1 1 （1 ,.0.3）58.5（kV/cm）<0.1 1答：半径1cm导线起晕场强为39kV/cm，半径1mm导线起晕场强为58 ・5kV/cm1-10简述绝缘污闪的发展机理和防止对策。
高电压技术(第二版)吴广宁电子教案
高电压技术(第二版)吴广XX电子教案周次：时间：课题：气体放电的基本物理过程（一）课时：2课时教学目标：1、了解带电质点的产生与消逝2、掌握电子崩的形成与汤逊理论重点、难点：电子崩的形成与汤逊理论教具：教材粉笔￥教学方法：讲授法时间分配：回忆10分钟授课65分钟小结10分钟作业布置5分钟教学过程：气体放电的基本物理过程高压电气设备中的绝缘介质有气体、液体、固体以及其它复合介质。
由于气体绝缘介质不存在老化问题，击穿后自愈能力强，且其成本廉价，因此气体成为了在实际应用中最常见的绝缘介质。
气体击穿过程的理论研究虽然还不完善，但是相对于其他几种绝缘材料来说最为完整。
因此，高电压绝缘的论述一般都由气体绝缘开始。
1.1.1 带电质点的产生气体放电是对气体中流通电流的各种形式统称。
}由于空气中存在来自空间的辐射，气体会发生微弱的电离而产生少量的带电质点正常状态下气体的电导很小，空气还是性能优良的绝缘体；在出现大量带电质点的情况下，气体才会丧失绝缘性能1、气体中电子与正离子的产生电离是指电子脱离原子核的束缚而形成自由电子和正离子的过程。
电离可一次完成，也可以是先激励再电离的分级电离方式。
（1）热电离常温下，气体分子发生热电离的概率极小。
气体中发生电离的分子数与总分子数的比值m 称为该气体的电离度。
（2）光电离当满足以下条件时，产生光电离。
—（3）碰撞电离高速运动的质点与中性的原子或分子碰撞时，如原子或分子获得的能量等于或大于其电离能，则会发生电离。
（4）分级电离电子在外界因素的作用下可跃迁到能级较高的外层轨道，称之为激励，其所需能量称为激励能。
原子或分子在激励态再获得能量而发生电离称为分级电离。
2、电极表面的电子逸出（1）正离子撞击阴极！（2）光电子发射（3）强场发射（4）热电子发射3、气体中负离子的形成电子亲合能：使基态的气体原子获得一个电子形成负离子时所放出的能量，其值越大则越易形成负离子。
1.1.2 带电质点的消逝1.带电质点受电场力的作用流入电极；2.带电质点的扩散；。
高电压技术-吴广宁2课程案例分解
实验研究得出的数值为： d 20
ed 10 8
返回
1.1.4 巴申定律与适用范围
1、巴申定律 早在汤逊理论出现之前，巴申(Paschen)就于
1.1 气体放电的基本物理过程
高压电气设备中的绝缘介质有气体、液体、 固体以及其它复合介质。由于气体绝缘介质不存 在老化的问题，在击穿后也有完全的绝缘自恢复 特性，再加上其成本非常廉价，因此气体成为了 在实际应用中最常见的绝缘介质。
气体击穿过程的理论研究虽然还不完善，但 是相对于其他几种绝缘材料来说最为完整。因此， 高电压绝缘的论述一般都由气体绝缘开始。
同，值不随x而变化，所以上式可写成：
nn0ex
(1-9)
抵达阳极的电子数应为：
na n0ed
(1-10)
途中新增加的电子数或正离子数应为：
n n a n 0 n 0(e d 1 ) (1-11)
将式(1-8)的等号两侧乘以电子的电荷 q e，
即得电流关系式：
I I0ed
(1-12)Leabharlann 式(1-12)中，I0 n0qe
实验现象表明，二次电子的产生机制与气压和 气隙长度的乘积（pd ）有关。pd 值较小时自持放电 的条件可用汤逊理论来说明；pd 值较大时则要用流 注理论来解释。
（1） 过程与自持放电条件
由于阴极材料的表面逸出功比气体分子的电离能 小很多，因而正离子碰撞阴极较易使阴极释放出电 子。此外正负离子复合时，以及分子由激励态跃迁 回正常态时，所产生的光子到达阴极表面都将引起
返回
1.1.2 带电质点的消失
带电质点的消失可能有以下几种情况： ➢带电质点受电场力的作用流入电极 ； ➢带电质点因扩散而逸出气体放电空间； ➢带电质点的复合。
高电压技术_吴广宁绪论
辽沈大停电
辽沈地区2001年2月22日遭遇 最严重大面积停电事故，沈阳市 区停电面积已经超过70%。辽沈 停电事故是从高压输电线路污闪 开始的。辽沈为我国重工业区， 含盐的空气污染物附着在绝缘瓷 瓶上，大雾湿气使瓷瓶绝缘能力 降低，电弧沿着瓷瓶表面爬升， 出现闪烙放电现象。辽沈停电事 故中，几乎所有的高压输电线路 都出现污闪，停电事故最厉害的 就是工业集中、污染严重的铁西 区，该区全部停止了电力供应， 损失巨大。
纽约大停电
美国纽约2002年3月位于 曼哈顿东区的爱迪生联合 电厂突然失火，并引燃了 用于发电的燃油。这起事 故造成纽约第14大街以南 的6.3万户居民住宅停电， 附近的格林尼治和索霍等 地区也受到影响。居住在 世贸中心遗址附近的居民 又一次感受到了9· 11时的 恐怖气氛。驾车者在昏暗 的高速公路上小心翼翼地 行驶，高大建筑内的人们 在漆黑的楼道里摸索着前 行，耳边不时传来阵阵警 笛声。
过电压的能力
学会限制各种过电压的措施 理解供电系统中绝缘配合的原则
本课程的内容
课堂
习题 实验
三 教材及主要参考书
教材：吴广宁，高电压技术，机械工业出版社，2007 参考书目： 赵智大，高电压技术，中国电力出版社，1999 小崎正光，高电压与绝缘技术，科学出版社，2001 邱毓昌等，高电压工程，西安交大出版社，1995 肖如泉，高电压试验工程，清华大学出版社，2001 文远芳，高电压技术，华中科技大学出版社，2001 张纬钹，何金良等，过电压防护与绝缘配合，2002
生态效应：研究强电场、强磁场下对生物 生活环境的影响。
高电压下特殊现象及其应用 高电压学科的特有现象可以举出很多，其中
一些已得到应用，并有很好的发展前景，已成为 国内外广泛开展研究的方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章气体的绝缘特性与介质的电气强度1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？1-2简要论述汤逊放电理论。
1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？1-4雷电冲击电压的标准波形的波前和波长时间是如何确定的？1-5操作冲击放电电压的特点是什么？1-6影响套管沿面闪络电压的主要因素有哪些？1-7具有强垂直分量时的沿面放电和具有弱垂直分量时的沿面放电，哪个对于绝缘的危害比较大，为什么？1-8某距离4m的棒-极间隙。
在夏季某日干球温度=30℃，湿球温度=25℃，气压=99.8kPa 的大气条件下，问其正极性50%操作冲击击穿电压为多少kV?（空气相对密度=0.95）1-9某母线支柱绝缘子拟用于海拔4500m的高原地区的35kV变电站，问平原地区的制造厂在标准参考大气条件下进行1min工频耐受电压试验时，其试验电压应为多少kV？1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。
这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。
其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。
1-2简要论述汤逊放电理论。
答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至d e α个。
假设每次电离撞出一个正离子，故电极空间共有（d e α－1）个正离子。
这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（d e α－1）个正离子在到达阴极表面时可撞出γ（d e α－1）个新电子，则(d e α-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。
即汤逊理论的自持放电条件可表达为r(d eα-1)=1或γde α＝1。
1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。
随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。
当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。
于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。
这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。
（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。
当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。
一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。
电子崩中的正离子逐渐向棒极运动而消失于棒极，但由于其运动速度较慢，所以在棒极附近总是存在着正空间电荷。
结果在棒极附近出现了比较集中的正空间电荷，而在其后则是非常分散的负空间电荷。
负空间电荷由于浓度小，对外电场的影响不大，而正空间电荷将使电场畸变。
棒极附近的电场得到增强，因而自持放电条件易于得到满足、易于转入流柱而形成电晕放电。
1-4雷电冲击电压的标准波形的波前和波长时间是如何确定的？答：图1-13表示雷电冲击电压的标准波形和确定其波前和波长时间的方法(波长指冲击波衰减至半峰值的时间)。
图中O 为原点，P 点为波峰。
国际上都用图示的方法求得名义零点1O 。
图中虚线所示，连接P 点与0.3倍峰值点作虚线交横轴于1O 点，这样波前时间1T 、和波长2T 都从1O 算起。
目前国际上大多数国家对于标准雷电波的波形规定是：%302.11±=s T μ， %20502±=s T μ图1-13 标准雷电冲击电压波形1T －波前时间 2T －半峰值时间 max U 冲击电压峰值1-5操作冲击放电电压的特点是什么？答：操作冲击放电电压的特点：（1）U 形曲线，其击穿电压与波前时间有关而与波尾时间无关；（2）极性效应，正极性操作冲击的50％击穿电压都比负极性的低；（3）饱和现象；（4）分散性大；（5）邻近效应，接地物体靠近放电间隙会显著降低正极性击穿电压。
1-6影响套管沿面闪络电压的主要因素有哪些？答：影响套管沿面闪络电压的主要因素有（1）电场分布情况和作用电压波形的影响（2）电介质材料的影响（3）气体条件的影响（4）雨水的影响1-7具有强垂直分量时的沿面放电和具有弱垂直分量时的沿面放电，哪个对绝缘的危害比较大，为什么？答：具有强垂直分量时的沿面放电对绝缘的危害比较大。
电场具有弱垂直分量的情况下，电极形状和布置已使电场很不均匀，因而介质表面积聚电荷使电压重新分布所造成的电场畸变，不会显著降低沿面放电电压。
另外这种情况下电场垂直分量较小．沿表面也没有较大的电容电流流过，放电过程中不会出现热电离现象，故没有明显的滑闪放电，因而垂直于放电发展方向的介质厚度对放电电压实际上没有影响。
其沿面闪络电压与空气击穿电压的差别相比强垂直分量时要小得多。
1-8某距离4m 的棒-极间隙。
在夏季某日干球温度=30℃，湿球温度=25℃，气压=99.8kPa 的大气条件下，问其正极性50%操作冲击击穿电压为多少kV?（空气相对密度=0.95）答：距离为4m 的棒-极间隙，其标准参考大气条件下的正极性50%操作冲击击穿电压50U 标准=1300kV 。
查《高电压技术》可得空气绝对湿度320g/m h =。
从而/21,h δ=再由图3-1求得参数 1.1K =。
求得参数1500b U g L Kδ=•=1300/（500×4×0.95×1.1）=0.62，于是由图3-3得指数0.34m W ==。
空气密度校正因数0.340.950.9827m dK δ=== 湿度校正因数0.341.1 1.033w h K K ===所以在这种大气条件下，距离为4m 的棒-极间隙的正极性50%操作冲击击穿电压为12505013000.9827 1.0331320kV U U K K =••=⨯⨯=夏标准。
1-9某母线支柱绝缘子拟用于海拔4500m 的高原地区的35kV 变电站，问平原地区的制造厂在标准参考大气条件下进行1min 工频耐受电压试验时，其试验电压应为多少kV ？解：查GB311.1-1997的规定可知，35kV 母线支柱绝缘子的1min 干工频耐受电压应为100kV ，则可算出制造厂在平原地区进行出厂1min 干工频耐受电压试验时，其耐受电压U 应为0044100154kV 1.110 1.1450010a U U K U H --====-⨯-⨯ 第2章 液体的绝缘特性与介质的电气强度2-1电介质极化的基本形式有哪几种，各有什么特点？2-2如何用电介质极化的微观参数去表征宏观现象？2-3非极性和极性液体电介质中主要极化形式有什么区别？2-4极性液体的介电常数与温度、电压、频率有什么样的关系？2-5液体电介质的电导是如何形成的？电场强度对其有何影响？2-6目前液体电介质的击穿理论主要有哪些？2-7液体电介质中气体对其电击穿有何影响？2-8水分、固体杂质对液体电介质的绝缘性能有何影响？2-9如何提高液体电介质的击穿电压？2-1电介质极化的基本形式有哪几种，各有什么特点？答：电介质极化的基本形式有（１）电子位移极化图（1） 电子式极化（２）偶极子极化图（2） 偶极子极化（a ）无外电场时 （b ）有外电场时1—电极 2—电介质（极性分子）2-2如何用电介质极化的微观参数去表征宏观现象？答：克劳休斯方程表明，要由电介质的微观参数（N 、α）求得宏观参数—介电常数r ε，必须先求得电介质的有效电场i E 。
（１）对于非极性和弱极性液体介质，有效电场强度0233r i P E E E εε+=+= 式中，P 为极化强度（0(1)r P E εε=-）。
上式称为莫索缔（Mosotti ）有效电场强度，将其代入克劳休斯方程[式(2-11)]，得到非极性与弱极性液体介质的极化方程为123r r N εαεε-=+ （２）对于极性液体介质，由于极性液体分子具有固有偶极矩，它们之间的距离近，相互作用强，造成强的附加电场，洛伦兹球内分子作用的电场2E ≠0，莫索缔有效电场不适用。
2-3非极性和极性液体电介质中主要极化形式有什么区别？答：非极性液体和弱极性液体电介质极化中起主要作用的是电子位移极化，偶极子极化对极化的贡献甚微；极性液体介质包括中极性和强极性液体介质，这类介质在电场作用下，除了电子位移极化外，还有偶极子极化，对于强极性液体介质，偶极子的转向极化往往起主要作用。
2-4极性液体的介电常数与温度、电压、频率有什么样的关系？答：（１）温度对极性液体电介质的r ε值的影响如图2-2所示，当温度很低时，由于分子间的联系紧密，液体电介质黏度很大，偶极子转动困难，所以r ε很小；随着温度的升高，液体电介质黏度减小，偶极子转动幅度变大，r ε随之变大；温度继续升高，分子热运动加剧，阻碍极性分子沿电场取向，使极化减弱，r ε又开始减小。
（２）频率对极性液体电介质的r ε值的影响如图2-1所示，频率太高时偶极子来不及转动，因而r ε值变小。
其中0r ε相当于直流电场下的介电常数，f>f 1以后偶极子越来越跟不上电场的交变，r ε值不断下降；当频率f=f2时，偶极子已经完全跟不上电场转动了，这时只存在电子式极化，r ε减小到r ε∞，常温下，极性液体电介质的r ε≈3～6。
2-5液体电介质的电导是如何形成的？电场强度对其有何影响？答：液体电介质电导的形成：（１）离子电导——分为本征离子电导和杂质离子电导。
设离子为正离子，它们处于图２－５中A 、B 、C 等势能最低的位置上作振动，其振动频率为υ，当离子的热振动能超过邻近分子对它的束缚势垒0u 时，离子即能离开其稳定位置而迁移。
（２）电泳电导——在工程中，为了改善液体介质的某些理化性能，往往在液体介质中加入一定量的树脂，这些树脂在液体介质中部分呈溶解状态，部分可能呈胶粒状悬浮在液体介质中，形成胶体溶液，此外，水分进入某些液体介质也可能造成乳化状态的胶体溶液。
这些胶粒均带有一定的电荷，当胶粒的介电常数大于液体的介电常数时，胶粒带正电；反之，U一般是恒定的，在电场作用下定向的迁移构成“电胶粒带负电。
胶粒相对于液体的电位泳电导”。
电场强度的影响（１）弱电场区：在通常条件下，当外加电场强度远小于击穿场强时，液体介质的离子电导率 是与电场强度无关的常数，其导电规律遵从欧姆定律。
