封头下料尺寸计算公式
封头计算公式范文

封头计算公式范文封头计算是指对容器的顶部进行设计和计算,以确保容器的密封性和结构稳定性。
在工程设计中,封头的计算非常重要,因为它直接关系到容器的安全和使用寿命。
封头一般分为两种类型:平底封头和拱形封头。
平底封头是指顶部呈平面形状的封头,适用于轻质容器或需要直接触及顶部的应用。
拱形封头是指呈拱形的封头,适用于重负荷容器或需要抵抗外部压力的应用。
下面将分别介绍这两种封头的计算公式。
1.平底封头计算公式:平底封头的计算公式主要包括以下几个参数:-厚度(t):封头厚度的选择要根据容器的工作条件和材料强度来确定。
-直径(D):封头直径是容器顶部直径的一半。
-强度系数(K):用于考虑封头受到的载荷,通常取2.4-3.0。
根据这些参数,可以计算平底封头的最小厚度(tm):tm = K * P * D / (2 * S - 0.2 * P)其中,P为设计压力,S为材料的抗拉强度。
需要注意的是,在计算时需保证tm大于等于t,并且tm的值要满足实际工作条件。
2.拱形封头计算公式:拱形封头的计算公式主要包括以下几个参数:-厚度(t):封头厚度的选择要根据容器的工作条件和材料强度来确定。
-半径(r):拱形封头的顶部半径。
-强度系数(K1):用于考虑封头受到的载荷,通常取1.5-2.0。
-曲率半径系数(K2):用于调整拱形封头的曲率半径,一般取0.06-0.15根据这些参数,可以计算拱形封头的最小厚度(tm):tm = K1 * P * r / (2 * S - 0.2 * P) + K2 * r其中,P为设计压力,S为材料的抗拉强度。
同样地,在计算时需保证tm大于等于t,并且tm的值要满足实际工作条件。
封头计算的结果应满足以下要求:-封头的最小厚度要大于等于实际使用的厚度。
-封头能够承受设计压力下的载荷。
-封头的形状和尺寸合理,以确保容器的结构稳定性和安全性。
需要指出的是,上述公式仅为封头计算的基本原理,实际应用中还需要考虑其他因素,如焊缝的强度、垂直变形、容器头部与容器壁的过渡等。
封头下料尺寸计算

封头下料尺寸计算一、封头形状和尺寸要求封头一般有圆形、椭圆形、扁球形、抛物面形、二次曲面形等多种形状。
根据具体使用要求和容器尺寸,确定封头的形状和尺寸要求。
二、封头下料尺寸计算步骤1.确定封头的形状和尺寸要求。
2.对于圆形或椭圆形封头,计算出其直径(或长轴和短轴长度)。
3.对于扁球形、抛物面形或二次曲面形封头,确定其几何参数。
4.确定封头的厚度。
5.计算出封头下料时所需的各个参数,如:外径、内径、高度等。
三、具体计算方法1.圆形封头:圆形封头的尺寸计算比较简单,只需确定其直径即可。
2.椭圆形封头:椭圆形封头的尺寸计算需要确定其长轴和短轴长度。
一般可以通过直径和长短轴的比例关系计算出长短轴的长度。
3.扁球形封头:扁球形封头的尺寸计算需要确定其内径和外径。
内外径的计算方法可以通过标准的几何参数公式计算得出。
4.抛物面形封头:抛物面形封头的尺寸计算需要确定其顶角和曲面高度。
一般可以通过几何公式计算得出。
5.二次曲面形封头:二次曲面形封头的尺寸计算需要确定其几个关键参数,如凹弧半径、凸弧半径、凸弧高度等。
可以通过几何公式计算得出。
在具体进行封头下料尺寸计算时,可以参考相关的几何公式和计算方法,也可以利用计算软件进行实际计算。
如果有具体的封头尺寸要求,还需要根据相关标准进行合理的设计和计算。
总之,封头下料尺寸的计算需要根据封头的形状和尺寸要求,确定相应的参数,并利用几何公式和计算方法进行计算。
在实际操作中,可以选择合适的计算软件进行辅助计算,确保封头的下料尺寸计算准确无误。

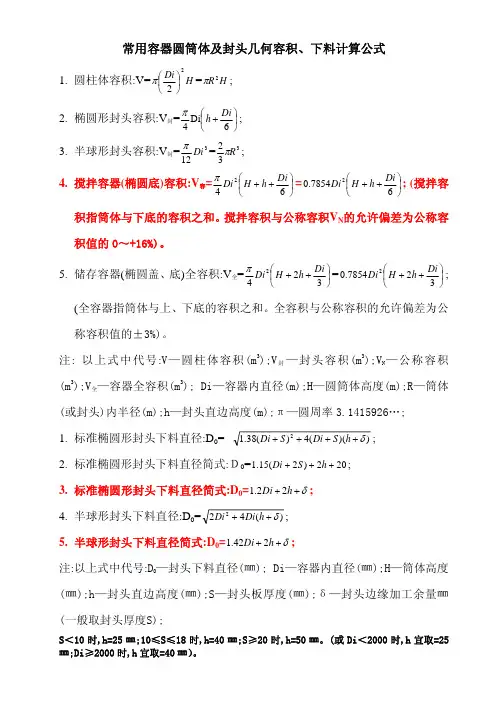

常用容器容积及封头下料计算公式

常用容器圆筒体及封头几何容积、下料计算公式1. 圆柱体容积:V=H Di 22⎟⎠⎞⎜⎝⎛π=; H R 2π2. 椭圆形封头容积:V 封=⎟⎠⎞⎜⎝⎛+6Di 4Di h π; 3. 半球形封头容积:V 封=312Di π=332R π; 4. 搅拌容器(椭圆底)容积:V 容=⎟⎠⎞⎜⎝⎛++642Di h H Di π=⎟⎠⎞⎜⎝⎛++67854.02Di h H Di ; (搅拌容积指筒体与下底的容积之和。
搅拌容积与公称容积V N 的允许偏差为公称容积值的0~+16%)。
5. 储存容器(椭圆盖、底)全容积:V 全=⎟⎠⎞⎜⎝⎛++3242Di h H Di π=⎟⎠⎞⎜⎝⎛++327854.02Di h H Di ; (全容器指筒体与上、下底的容积之和。
全容积与公称容积的允许偏差为公称容积值的±3%)。
注: 以上式中代号:V—圆柱体容积(m 3);V 封—封头容积(m 3);V N —公称容积(m 3);V 全—容器全容积(m 3); Di—容器内直径(m);H—圆筒体高度(m);R—筒体(或封头)内半径(m);h—封头直边高度(m);π—圆周率3.1415926…;1. 标准椭圆形封头下料直径:D 0=; ))((4)(38.12δ++++h S Di S Di2. 标准椭圆形封头下料直径简式:D0=202)2(15.1+++h S Di ;3. 标准椭圆形封头下料直径简式:D 0=δ++h Di 22.1;4. 半球形封头下料直径:D 0=)(422δ++h Di Di ;5. 半球形封头下料直径简式:D 0=δ++h Di 242.1;注:以上式中代号:D 0—封头下料直径(㎜); Di—容器内直径(㎜);H—筒体高度(㎜);h—封头直边高度(㎜);S—封头板厚度(㎜);δ—封头边缘加工余量㎜(一般取封头厚度S);S<10时,h=25㎜;10≤S≤18时,h=40㎜;S≥20时,h=50㎜。
封头计算方法范文

封头计算方法范文封头是一种重要的工业制造零件,广泛应用于容器、压力容器、锅炉、化工设备、石化设备、食品设备等领域。
封头的设计和计算是确保其结构强度和密封性能的关键环节。
下面将介绍封头计算的一般方法以及常用的计算公式。
封头的计算主要包括两个方面,一是根据工作压力和材料强度计算封头的壁厚,二是根据封头的结构形状和材料计算封头的形状参数。
对于封头的壁厚计算,一般可以采用以下公式进行计算:t=(P*R)/(SE-0.6P)其中,t为封头的壁厚,单位为mm;P为工作压力,单位为MPa;R为封头半径,单位为mm;S为封头材料的拉伸强度,单位为MPa;E为封头材料的弹性模量,单位为MPa。
此外,当工作压力大于0.5MPa时,公式中的0.6P项起到增加壁厚的作用,以增强封头的强度。
对于封头的形状参数计算,常用的方法是根据封头的结构形状进行理论推导,然后采用数值方法进行计算。
最常用的封头形状是球冠形和扁平形。
对于球冠形封头,其形状参数包括直径(D)、高度(h)、半径(R)、球冠高度(h1)等。
根据封头的几何性质,可以推导出以下计算公式:h1=(D/8)*((6*h/D)-(h/R)-1)对于扁平形封头,其形状参数包括直径(D)、高度(h)、半径(R)、楔形高度(h2)等。
根据封头的几何性质,可以推导出以下计算公式:h2=(D/16)*((4*h/D)-(h/R)-1)以上公式中的参数都可以根据具体工程要求来确定,以保证封头的强度和密封性能。
封头的计算方法还有其他一些特殊情况需要考虑,例如封头的受热和冷却过程中的热应力,封头与容器之间的热膨胀差,以及焊缝的影响等。
这些情况需要根据具体工程要求进行分析和计算。
综上所述,封头的计算方法主要包括壁厚计算和形状参数计算。
通过合理选择计算公式和参数,可以确保封头的强度和密封性能满足工程要求。
在实际应用中,还需要考虑其他一些特殊情况,以确保封头的安全可靠性。
封头尺寸计算公式

封头尺寸计算公式好的,以下是为您生成的关于“封头尺寸计算公式”的文章:在咱们的工程领域里,封头可是个常见的家伙,它就像个神奇的盖子,把各种容器的口给牢牢封住。
而要想让这个“盖子”严丝合缝,尺寸的计算可就太关键啦!先来说说椭圆封头吧。
椭圆封头的尺寸计算那可是有一套门道的。
它的内表面积 S 可以通过这个公式来算:S = π (a + b) (a + b + 1.64 (a - b)²) ,这里面的 a 和 b 分别是椭圆的长半轴和短半轴。
我记得有一次,在一个工厂里,工人们正在赶制一批储罐。
负责计算封头尺寸的小李,因为一时粗心,把公式里的参数弄混了。
结果做出来的封头尺寸不对,装到储罐上那是怎么都不合适。
这可把大家急坏了,整个生产线都因为这个小小的封头尺寸错误而停滞不前。
最后,大家不得不重新计算尺寸,加班加点赶制新的封头,才让生产顺利进行下去。
再说说球形封头,它的尺寸计算相对简单一些。
球形封头的表面积S = 4πr² ,其中 r 是球的半径。
这看起来简单,但实际操作中可不能马虎。
还有碟形封头,它的尺寸计算就稍微复杂点啦。
碟形封头的表面积S = π (D + d) M ,这里的 D 是封头的外径,d 是封头的内径,M 是一个与封头形状有关的系数。
在实际工作中,封头尺寸的计算可不仅仅是套个公式那么简单。
材料的厚度、封头的加工工艺,甚至是使用环境的温度和压力,都会对最终的尺寸产生影响。
就像有一次,我们为一个特殊的化工项目设计封头。
因为化工介质具有很强的腐蚀性,所以在计算尺寸的时候,不仅要考虑正常的结构强度,还得留出足够的腐蚀余量。
这就要求我们对封头的尺寸进行精确的计算和调整。
总之,封头尺寸的计算是个精细活,每个参数都得认真对待,每个环节都得考虑周全。
一个小小的失误,可能就会带来大麻烦。
所以啊,咱们在进行封头尺寸计算的时候,一定要仔仔细细,确保万无一失,这样才能让封头发挥出它应有的作用,为各种容器保驾护航!。
球冠封头展开外径计算

球冠封头展开外径计算1, 球冠封头展开计算公式: D=)4(22h d +2δ式中:D-展开直径;d-球冠直径;h-球冠高;δ-加工余量;球冠封头就是一个球缺 公称直径就是弦长,可以算出对应的弧长,弧长就是展开直径。
其实很简单。
例如:1980sina30是球冠封头的展开半径, 1980sina30是弦长的一半30度角对应的弧长,才是展开半径。
图中是30度,实际情况可能不是30度,假设是A 度,球形曲面的半径是R ,那弧长就是2πR*A/360。
这就是展开直径,除以2,就是半径。
2.球形封头下料尺寸:D=Dix3.14156/2+2hi3.标准椭圆封头下料尺寸:D=1.2Di+2hi+(0-50)。
(注:括号内尺寸由封头厂提供)4.蝶形封头:由于蝶形封头变化较多,暂时还没有见到计算公式,可以测量其弧长+2hi 确定。
式中:D----下料尺寸mm 。
Di----封头内直径mm 。
hi-----直边高度mm 。
封头中:球形、椭圆形、碟形、球冠形、锥壳和平盖等几种封头形式怎么分GB/T25198-20110球冠的面积计算公式:S = 2πRH推导过程如下:假定球冠最大开口部分圆的半径为 r ,对应球半径 R 有关系:r = Rcosθ,则有球冠积分表达: 球冠面积微分元 dS = 2πr*Rdθ = 2πR^2*cosθ dθ积分下限为θ,上限π/2所以:S = 2πR*R (1 - sinθ)其中:R(1 - sinθ)即为球冠的自身高度H所以:S = 2πRH我要求球冠表面积,已知道r,高度H,且知道球冠计算公式是S = 2πRH 这个R该如何求得.R²=r²+(R-h)²= r²+R²+h²-2Rh整理得R =(r²+h²)/2h。
EHA封头下料直径尺寸及计算公式

壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ410 φ435毛重Kg 6 7 8 11 15 18 21 24 27300容积(V)0.0053 M37.85.8质量Kg 3.8 4.8下料直径φφ475 φ495毛重Kg 7 9 11 14 19 23 27 31 35350容积(V)0.0080 M310.37.6质量Kg 5 6.3下料直径φφ535 φ560毛重Kg 9 11 14 18 25 30 35 40 45400容积(V)0.0115 M3质量Kg 6.4 8 9.7 13.1 16.5 20 23.6下料直径φφ595 φ620毛重Kg 11 14 17 22 30 36 42 48 54450容积(V)0.0159 M3质量Kg 7.9 10 12 16.2 20.4 24.8 29.2下料直径φφ655 φ680毛重Kg 14 17 20 27 37 44 51 58 66 79500容积(V)0.0213 M3质量Kg 9.6 12.1 14.6 19.6 24.7 30 35.3 40.7 46.2 51.8下料直径φφ715 φ740 φ750毛重Kg 16 20 24 32 43 51 60 70 79550容积(V)0.0227 M3质量Kg 11.5 14.4 17.4 23.4 29.5 35.7 41.9 48.3 54.8 61.4壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ775 φ805 φ810毛重Kg 19 24 28 38 51 61 71 83 93 110 121 132600容积(V)0.0353 M3质量Kg 13.5 17 20.4 27.5 34.6 41.8 49.2 56.7 64.2 71.9下料直径φφ835 φ870 φ890毛重Kg 22 27 33 34 59 70 82 94 100 126650容积(V)0.0442 M3质量Kg 15.7 19.7 23.8 31.9 40.2 48.5 57 65.6 74.4 83.2下料直径φφ895 φ930 φ950毛重Kg 25 32 38 51 69 82 95 109 122 144 158 172 186700容积(V)0.0545M3质量Kg 18.1 22.7 27.3 36.6 40.6 55.7 65.4 75.3 85.2 95.3下料直径φφ1020 φ1050 φ1070毛重Kg 33 41 49 65 85 102 119 137 154 182 200 218 236800容积(V)0.0796M3质量Kg 23.3 29.2 35.1 47.1 59.3 71.5 83.9 96.5 109.2 136.6 151.1 165.8 180.6下料直径φφ1140 φ1165 φ1200毛重Kg 41 51 61 82 106 127 148 169 191 228 250 272 295 317900容积(V)0.1113M3质量Kg 29.2 3605 44 58.9 74.1 89.3 104.8 120.4 136.1 152 168.1 184.4 200.8 217.3下料直径φφ1260 φ1295 φ1320毛重Kg 50 62 75 100 130 157 183 211 237 276 303 330 357 384 4111000容积(V)0.1503M3质量Kg 35.7 44.7 53.8 72.1 90.5 109.1 127.9 146.9 166 185.3 204.8 224.5 244.4 264.4壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ1380 φ1415 φ1440毛重Kg 66 75 90 120 156 188 219 250 281 328 362 393 425 458 4911100容积(V)0.1980M3质量Kg 53.7 64.6 86.5 108.6 130.9 153.3 176 198.9 221.9 245.2 268.6 292.2 316.1 340.1下料直径φφ1505 φ1535 φ1555毛重Kg 71 89 107 142 185 222 260 297 333 380 418 456 494 5321200容积(V)0.2545M3质量Kg 63.5 76.4 102.2 128.3 154.6 181.1 207.8 234.7 261.8 289.1 316.6 344.4 372.3 400.5下料直径φφ1625 φ1655 φ1675毛重Kg 83 104 124 165 216 258 302 345 388 405 445 485 525 565 6051300容积(V)0.3208M3质量Kg 89.2 119.3 149.7 180.3 211.1 242.2 273.4 304.9 336.7 368.6 400.8 433.2 465.9下料直径φφ1750 φ1780 φ1800毛重Kg 96 120 144 192 250 300 350 400 450 502 560 610 660 710 7601400容积(V)0.3977M3质量Kg 102.4 137.7 172.7 208 243.5 279.2 315.2 351.4 387.9 424.6 461.5 498.7 536.2下料直径φφ1865 φ1895 φ1915毛重Kg 109 136 163 217 282 338 395 452 502 576 634 692 750 807 8651500容积(V)0.4860M3质量Kg 117.7 157.4 197.4 237.6 278.1 318.9 359.9 401.1 442.7 484.4 526.5 568.8 611.4下料直径φφ1985 φ2015 φ2035毛重Kg 124 155 186 247 318 382 446 510 573 650 715 780 845 910 9751600容积(V)0.5864M3质量Kg 133.4 178.4 223.7 269.2 315 361.1 407.5 454.1 501.1 548.3 595.7 643.5 691.5壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ2110 φ2144 φ2160毛重Kg140 175 210 280 360 432 503575647 732 806 879 952 1025 11001700容积(V)0.6999M3质量Kg200.7 251.6 302.8 354.3 406.1 458.1 510.5 563.1 616 669.3 772.8 776.6下料直径φφ2230 φ2260 φ2280毛重Kg156 195 234 312 401 482 561 641 722 817 900 980 1060 1142 12251800容积(V)0.8270M3质量Kg224.4 281.2 338.4 395.8 453.6 511.7 570.1 628.7 687.8 747.1 806.7 866.6下料直径φφ2350 φ2380 φ2400毛重Kg174 216 260 346 445 534 622 711 800 905 995 1083 1176 1265 13561900容积(V)0.9687M3质量Kg249.3 312.5 375.9 439.7 503.8 568.2 632.9 698 763.4 829.1 895.2 961.6下料直径φφ2470 φ2500 φ2520毛重Kg192 238 287 383 490 588 686 785 884 995 1095 1195 1295 1395 14952000容积(V) 1.1257M3质量Kg275.6 345.3 415.4 485.8 556.6 627.7 699.1 770.9 843 915.5 988.3下料直径φφ2590 φ2620 φ2640毛重Kg211 263 316 422 539 646 755 862 970 1093 1203 1312 1422 1532 16422100容积(V) 1.3508M3质量Kg309.4 387.7 466.3 545.2 624.6 704.2 784.3 864.7 945.4 1026.61108 1189.9下料直径φφ2710 φ2730 φ2760毛重Kg231 288 346 462 568 706 824 942 1060 1195 1315 1435 1555 1675 17952200容积(V) 1.5459M3质量Kg338.6 4724.2510.2 596.5 683.2 770.3 857.8 945.6 1033.81122.41211.4 1300.7壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ2830 φ2860 φ2880毛重Kg 256 314 377 503 642 770 900 1026 1156 1304 1432 1562 1692 1822 19522300容积(V) 1.7588M3质量Kg 462.4 556 650.1 744.5 839.3 934.5 1030.11126.11222.51319.3 1416.5下料直径φφ2950 φ2980 φ3000毛重Kg 273 342 410 546 697 836 976 1114 1252 1412 1553 1695 1835 1978 21202400容积(V) 1.9905M31014.61118.31222.413271431.91537.3911.3603.9质量Kg 502.2706808.4下料直径φφ3070 φ3100 φ3120毛重Kg 296 370 444 592 754 905 1056 1207 1358 1528 1680 1832 1985 2140 22902500容积(V) 2.2417M31098986.31210.11322.71435.61549.11662.9 质量Kg 543.7875653.7764.1下料直径φφ3190 φ3220 φ3240毛重Kg 320 399 479 639 814 976 1140 1292 1465 1650 1813 1975 2142 2305 24722600容积(V) 2.5131M31064.21184.61305.51426.81548.61670.81793.5944.2824.6质量Kg 586.8705.5下料直径φφ3320 φ 3350 φ3370毛重Kg 346 433 519 692 881 1057 1234 1410 1586 1783 1962 2140 2318 2497 26752700容积(V) 2.8055M31274.51534.91665.81797.219291145887.4质量Kg 631.6759.31016下料直径φφ3430 φ3460 φ3480毛重Kg 369 462 554 738 940 1126 1314 1505 1690 1900 2090 2280 2470 2660 28502800容积(V) 3.1198M31787.31928.22069.41090.41228.91367.81507.11647815质量Kg 678952.5壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ3560 φ3592 φ3615毛重Kg 398 498 597 796 1013 1216 1418 1621 1824 2052 2257 2462 2668 2873 30782900容积(V) 3.4567M3质量Kg 726 872.7 1019.91167.51315.61464.31613.41763 1913.12063.7 2214.8下料直径φφ3680 φ3710 φ3740毛重Kg 425 532 638 851 1080 1297 1813 1729 1945 2196 2416 2635 2955 3075 32943000容积(V) 3.8170M3质量Kg 775.72043.22203.92365.11089.51247.21405.41564.11723.31883932.4下料直径φφ3803 φ3834 φ3857毛重Kg 454 568 682 909 1154 1385 1616 1847 2077 2336 2570 2803 3037 3270 35043100容积(V) 4.2015M32520.4 质量Kg 9941161.51329.51498.11667.21836.72006.92177.52348.7 下料直径φφ3923 φ3955 φ3977毛重Kg 484 604 725 967 1228 1474 1719 1965 2210 2483 2731 2980 3228 3477 37253200容积(V) 4.6110M32680.6 质量Kg 1057.71235.81414.51593.71773.51953.82134.72316.12498.1下料直径φφ4044 φ4076 φ4099毛重Kg 413 642 770 8217 1304 1565 1826 2087 2348 2638 2902 3165 3429 3693 39573300容积(V) 5.0463M32845.72652 质量Kg 1502.11692.41883.22074.62266.52459下料直径φφ4165 φ4197 φ4219毛重Kg 544 681 817 1090 1382 1659 1936 2213 2489 2794 3074 3353 3633 3913 41923400容积(V) 5.5080M33015.7 质量Kg 1592.31793.91996.12198.92402.22606.12810.6壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ4286 φ4318 φ4340毛重Kg 577 721 865 1154 1464 1756 2049 2342 2635 2957 3253 3549 3844 4140 44363500容积(V) 5.9972M3质量Kg 1685.21898.52112.42326.82541.92757.62973.8 3190.7下料直径φφ4407 φ4439 φ4460毛重Kg 610 762 915 1220 1546 1856 2166 2475 2785 3123 3435 3748 4060 4372 46853600容积(V) 6.5144M32231.92458.42685.52913.33141.63370.6 质量Kg 1780.72006下料直径φφ4528 φ4560 φ4582毛重Kg 643 805 966 1288 1632 1959 2285 2612 2938 3296 3626 3955 4285 4615 49453700容积(V) 7.0605M33555.4 质量Kg 1878.82116.42354.72593.62833.13073.333141.下料尺寸可按下式计算:φ=1.21X(Dg+S)+2h2-S示意图:2.按表尺寸下料不另加加工余量,下料公差±2mm。
EHA封头下料直径尺寸及计算公式

壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ410 φ435毛重Kg 6 7 8 11 15 18 21 24 27300容积(V)0.0053 M37.85.8质量Kg 3.8 4.8下料直径φφ475 φ495毛重Kg 7 9 11 14 19 23 27 31 35350容积(V)0.0080 M310.37.6质量Kg 5 6.3下料直径φφ535 φ560毛重Kg 9 11 14 18 25 30 35 40 45400容积(V)0.0115 M3质量Kg 6.4 8 9.7 13.1 16.5 20 23.6下料直径φφ595 φ620毛重Kg 11 14 17 22 30 36 42 48 54450容积(V)0.0159 M3质量Kg 7.9 10 12 16.2 20.4 24.8 29.2下料直径φφ655 φ680毛重Kg 14 17 20 27 37 44 51 58 66 79500容积(V)0.0213 M3质量Kg 9.6 12.1 14.6 19.6 24.7 30 35.3 40.7 46.2 51.8下料直径φφ715 φ740 φ750毛重Kg 16 20 24 32 43 51 60 70 79550容积(V)0.0227 M3质量Kg 11.5 14.4 17.4 23.4 29.5 35.7 41.9 48.3 54.8 61.4壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ775 φ805 φ810毛重Kg 19 24 28 38 51 61 71 83 93 110 121 132600容积(V)0.0353 M3质量Kg 13.5 17 20.4 27.5 34.6 41.8 49.2 56.7 64.2 71.9下料直径φφ835 φ870 φ890毛重Kg 22 27 33 34 59 70 82 94 100 126650容积(V)0.0442 M3质量Kg 15.7 19.7 23.8 31.9 40.2 48.5 57 65.6 74.4 83.2下料直径φφ895 φ930 φ950毛重Kg 25 32 38 51 69 82 95 109 122 144 158 172 186700容积(V)0.0545M3质量Kg 18.1 22.7 27.3 36.6 40.6 55.7 65.4 75.3 85.2 95.3下料直径φφ1020 φ1050 φ1070毛重Kg 33 41 49 65 85 102 119 137 154 182 200 218 236800容积(V)0.0796M3质量Kg 23.3 29.2 35.1 47.1 59.3 71.5 83.9 96.5 109.2 136.6 151.1 165.8 180.6下料直径φφ1140 φ1165 φ1200毛重Kg 41 51 61 82 106 127 148 169 191 228 250 272 295 317900容积(V)0.1113M3质量Kg 29.2 3605 44 58.9 74.1 89.3 104.8 120.4 136.1 152 168.1 184.4 200.8 217.3下料直径φφ1260 φ1295 φ1320毛重Kg 50 62 75 100 130 157 183 211 237 276 303 330 357 384 4111000容积(V)0.1503M3质量Kg 35.7 44.7 53.8 72.1 90.5 109.1 127.9 146.9 166 185.3 204.8 224.5 244.4 264.4壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ1380 φ1415 φ1440毛重Kg 66 75 90 120 156 188 219 250 281 328 362 393 425 458 4911100容积(V)0.1980M3质量Kg 53.7 64.6 86.5 108.6 130.9 153.3 176 198.9 221.9 245.2 268.6 292.2 316.1 340.1下料直径φφ1505 φ1535 φ1555毛重Kg 71 89 107 142 185 222 260 297 333 380 418 456 494 5321200容积(V)0.2545M3质量Kg 63.5 76.4 102.2 128.3 154.6 181.1 207.8 234.7 261.8 289.1 316.6 344.4 372.3 400.5下料直径φφ1625 φ1655 φ1675毛重Kg 83 104 124 165 216 258 302 345 388 405 445 485 525 565 6051300容积(V)0.3208M3质量Kg 89.2 119.3 149.7 180.3 211.1 242.2 273.4 304.9 336.7 368.6 400.8 433.2 465.9下料直径φφ1750 φ1780 φ1800毛重Kg 96 120 144 192 250 300 350 400 450 502 560 610 660 710 7601400容积(V)0.3977M3质量Kg 102.4 137.7 172.7 208 243.5 279.2 315.2 351.4 387.9 424.6 461.5 498.7 536.2下料直径φφ1865 φ1895 φ1915毛重Kg 109 136 163 217 282 338 395 452 502 576 634 692 750 807 8651500容积(V)0.4860M3质量Kg 117.7 157.4 197.4 237.6 278.1 318.9 359.9 401.1 442.7 484.4 526.5 568.8 611.4下料直径φφ1985 φ2015 φ2035毛重Kg 124 155 186 247 318 382 446 510 573 650 715 780 845 910 9751600容积(V)0.5864M3质量Kg 133.4 178.4 223.7 269.2 315 361.1 407.5 454.1 501.1 548.3 595.7 643.5 691.5壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ2110 φ2144 φ2160毛重Kg140 175 210 280 360 432 503575647 732 806 879 952 1025 11001700容积(V)0.6999M3质量Kg200.7 251.6 302.8 354.3 406.1 458.1 510.5 563.1 616 669.3 772.8 776.6下料直径φφ2230 φ2260 φ2280毛重Kg156 195 234 312 401 482 561 641 722 817 900 980 1060 1142 12251800容积(V)0.8270M3质量Kg224.4 281.2 338.4 395.8 453.6 511.7 570.1 628.7 687.8 747.1 806.7 866.6下料直径φφ2350 φ2380 φ2400毛重Kg174 216 260 346 445 534 622 711 800 905 995 1083 1176 1265 13561900容积(V)0.9687M3质量Kg249.3 312.5 375.9 439.7 503.8 568.2 632.9 698 763.4 829.1 895.2 961.6下料直径φφ2470 φ2500 φ2520毛重Kg192 238 287 383 490 588 686 785 884 995 1095 1195 1295 1395 14952000容积(V) 1.1257M3质量Kg275.6 345.3 415.4 485.8 556.6 627.7 699.1 770.9 843 915.5 988.3下料直径φφ2590 φ2620 φ2640毛重Kg211 263 316 422 539 646 755 862 970 1093 1203 1312 1422 1532 16422100容积(V) 1.3508M3质量Kg309.4 387.7 466.3 545.2 624.6 704.2 784.3 864.7 945.4 1026.61108 1189.9下料直径φφ2710 φ2730 φ2760毛重Kg231 288 346 462 568 706 824 942 1060 1195 1315 1435 1555 1675 17952200容积(V) 1.5459M3质量Kg338.6 4724.2510.2 596.5 683.2 770.3 857.8 945.6 1033.81122.41211.4 1300.7壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ2830 φ2860 φ2880毛重Kg 256 314 377 503 642 770 900 1026 1156 1304 1432 1562 1692 1822 19522300容积(V) 1.7588M3质量Kg 462.4 556 650.1 744.5 839.3 934.5 1030.11126.11222.51319.3 1416.5下料直径φφ2950 φ2980 φ3000毛重Kg 273 342 410 546 697 836 976 1114 1252 1412 1553 1695 1835 1978 21202400容积(V) 1.9905M31014.61118.31222.413271431.91537.3911.3603.9质量Kg 502.2706808.4下料直径φφ3070 φ3100 φ3120毛重Kg 296 370 444 592 754 905 1056 1207 1358 1528 1680 1832 1985 2140 22902500容积(V) 2.2417M31098986.31210.11322.71435.61549.11662.9 质量Kg 543.7875653.7764.1下料直径φφ3190 φ3220 φ3240毛重Kg 320 399 479 639 814 976 1140 1292 1465 1650 1813 1975 2142 2305 24722600容积(V) 2.5131M31064.21184.61305.51426.81548.61670.81793.5944.2824.6质量Kg 586.8705.5下料直径φφ3320 φ 3350 φ3370毛重Kg 346 433 519 692 881 1057 1234 1410 1586 1783 1962 2140 2318 2497 26752700容积(V) 2.8055M31274.51534.91665.81797.219291145887.4质量Kg 631.6759.31016下料直径φφ3430 φ3460 φ3480毛重Kg 369 462 554 738 940 1126 1314 1505 1690 1900 2090 2280 2470 2660 28502800容积(V) 3.1198M31787.31928.22069.41090.41228.91367.81507.11647815质量Kg 678952.5壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ3560 φ3592 φ3615毛重Kg 398 498 597 796 1013 1216 1418 1621 1824 2052 2257 2462 2668 2873 30782900容积(V) 3.4567M3质量Kg 726 872.7 1019.91167.51315.61464.31613.41763 1913.12063.7 2214.8下料直径φφ3680 φ3710 φ3740毛重Kg 425 532 638 851 1080 1297 1813 1729 1945 2196 2416 2635 2955 3075 32943000容积(V) 3.8170M3质量Kg 775.72043.22203.92365.11089.51247.21405.41564.11723.31883932.4下料直径φφ3803 φ3834 φ3857毛重Kg 454 568 682 909 1154 1385 1616 1847 2077 2336 2570 2803 3037 3270 35043100容积(V) 4.2015M32520.4 质量Kg 9941161.51329.51498.11667.21836.72006.92177.52348.7 下料直径φφ3923 φ3955 φ3977毛重Kg 484 604 725 967 1228 1474 1719 1965 2210 2483 2731 2980 3228 3477 37253200容积(V) 4.6110M32680.6 质量Kg 1057.71235.81414.51593.71773.51953.82134.72316.12498.1下料直径φφ4044 φ4076 φ4099毛重Kg 413 642 770 8217 1304 1565 1826 2087 2348 2638 2902 3165 3429 3693 39573300容积(V) 5.0463M32845.72652 质量Kg 1502.11692.41883.22074.62266.52459下料直径φφ4165 φ4197 φ4219毛重Kg 544 681 817 1090 1382 1659 1936 2213 2489 2794 3074 3353 3633 3913 41923400容积(V) 5.5080M33015.7 质量Kg 1592.31793.91996.12198.92402.22606.12810.6壁厚(S)mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30DN直边(h2)mm25 40 50 下料直径φφ4286 φ4318 φ4340毛重Kg 577 721 865 1154 1464 1756 2049 2342 2635 2957 3253 3549 3844 4140 44363500容积(V) 5.9972M3质量Kg 1685.21898.52112.42326.82541.92757.62973.8 3190.7下料直径φφ4407 φ4439 φ4460毛重Kg 610 762 915 1220 1546 1856 2166 2475 2785 3123 3435 3748 4060 4372 46853600容积(V) 6.5144M32231.92458.42685.52913.33141.63370.6 质量Kg 1780.72006下料直径φφ4528 φ4560 φ4582毛重Kg 643 805 966 1288 1632 1959 2285 2612 2938 3296 3626 3955 4285 4615 49453700容积(V) 7.0605M33555.4 质量Kg 1878.82116.42354.72593.62833.13073.333141.下料尺寸可按下式计算:φ=1.21X(Dg+S)+2h2-S示意图:2.按表尺寸下料不另加加工余量,下料公差±2mm。
