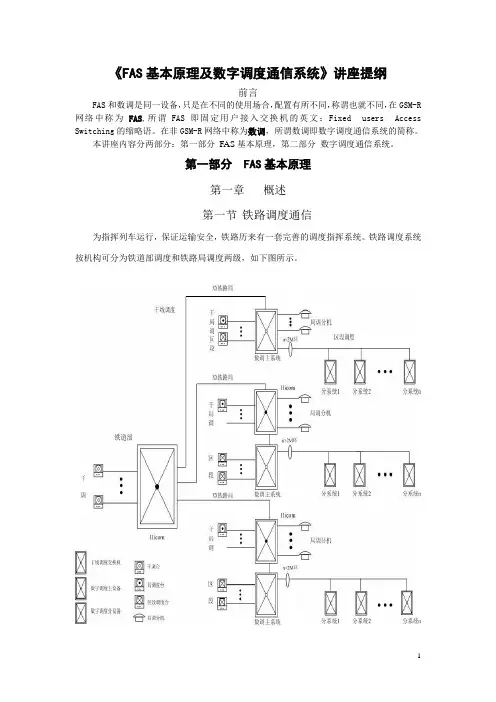

《FAS基本原理及数字调度通信系统》讲座提纲前言FAS和数调是同一设备，只是在不同的使用场合，配置有所不同，称谓也就不同，在GSM-R 网络中称为FAS,所谓FAS即固定用户接入交换机的英文：Fixed users Access Switching的缩略语。
在非GSM-R网络中称为数调，所谓数调即数字调度通信系统的简称。
本讲座内容分两部分：第一部分FAS基本原理，第二部分数字调度通信系统。
第一部分 FAS基本原理第一章概述第一节铁路调度通信为指挥列车运行，保证运输安全，铁路历来有一套完善的调度指挥系统。
铁路调度系统按机构可分为铁道部调度和铁路局调度两级，如下图所示。
铁道部调度是铁道部指挥各铁路局，协调完成全国铁路运输计划，按调度业务性质分行调、客调、军调、特调、车流、集装箱、机车、车辆、电力、工务、电务调度等。
其调度通信网络结构以铁道部为中心对各铁路局，呈一点对多点的星型复合网络，我们习惯上称之为干线调度，简称干调。
铁路局调度是铁路局指挥局内相关站段，协调完成全局铁路运输计划，铁路局调度有两种类型：一是以局运输指挥中心对全局相关站段的调度指挥，与相邻铁路局也有业务往来，同时接受铁道部的调度指挥，按调度业务性质分客调、军特调度、蓬布调度、计划调度、车流、机车、车辆、工务、电务调度，他们有的归属局总调室，有的归属相关业务处，各铁路局不尽相同，这一类调度既是干调分机，又是局线调度，仍简称局调。
其调度通信网络结构，有的用专线组成星型调度通信网络，有的用铁路自动电话拨号呼叫进行联络。
二是铁路局总调室（或业务处）调度员仅指挥一段铁路线上的各车站（段、所、点），按业务性质分列车调度、货运调度、电力牵引调度（供电调度）、红外线调度等，列调、货调隶属于局总调室，电调、红外线调度隶属于相关业务处，对这一类调度，我们习惯上称之为区段调度。
其通信结构取决于业务性质和地理位置，基本上以共线型为主的调度通信网络。
此外，还有以站段为中心组成的调度系统，在大型车站及站场内车站调度员对各值班员之间调度通信，称之为站调。
大唐聆讯BL-2000程控调度机交换机说明书
错误！未找到引用源。 转接（转移）总机设置权
错误！未找到引用源。 分机转接功能
错误！未找到引用源。 总机转接拍叉与不要拍叉
错误！未找到引用源。 分机用户接口出局呼叫提示音
错误！未找到引用源。 内外振铃区分
错误！未找到引用源。 用户 E1 中继呼出时主叫号码发总机号码/发分机号码
错误！未找到引用源。 话务信息不发与发
5.4.12 IP 电话方式出局
5.4.13 中继汇接
5.4.14 报警系统
5.4.15 留言
5.4.16 指定录音
5.4.17 其它参数与功能
5.4.17.1 外线参数
1）间局/直局
2）中继出局循环
3）外线可调参数设置
4）外线呼入状态可调开关
5.4.17.2 其他参数
错误！未找到引用源。 听数字语音时长
线全双工 AMI 码。
(14) 载波中继技术指标
输入输出阻抗：600Ω 。
线路信令电平与频率：
出 2600±5Hz -8±1dbm
入 2600±15Hz -21~-1dbm
带内单频脉冲线路信令宽度
脉冲 150ms
间隔 150ms 发送偏差 30 ms 接收识别 100 ms
本局：< 1%
出局：< 0.5%
(10) 对地不平衡度
300～600HZ ≥40dB
北京大唐聆讯通讯设备有限公司宣传部
3
电话：01062116059
BL-2000 程控调度交换机
600～3400HZ ≥46dB
(11)数字中继（2.048Mbit/s）输入阻抗特性
2.5%～5%(51.2～102.4KHZ) 回损≥12dB
。 齐全的分机业务：来话转移，遇忙转移，来话代接，遇忙回叫，呼叫铃流区分，分机定 时/非定时叫醒，分机免打扰，分机恶意追查，分机话费查询，分机序号、号码、级别查询， 分机录音电话，分机来话提示音，分机高分贝催挂音，分机来电主叫显示等。
数字调度通信系统(中软)
区间通信
• 为铁路各专业相关人员在区间与列车调度员、电力调度员、车站值班 员、其他专业调度员等联系的专用电话业务。
会议等公共资源
1.4 容错处理提高系统的可靠性
• 控制模块并行处理：两个模块处理机对本模块内所有事件并行处理， 而非主备控制；
• 并行运行的双套网络总线：系统分布式网络为双套4096×4096无阻 塞交换网络；每块接口板通过双套网络总线分别与两块模块处理机相 连；
• 并行运行的双套控制总线：模块间通信由独立运行的两套IP网络完成； 每块接口板通过双套控制总线分别与两块模块处理机相连；
• 完全同步的双时钟系统：整个系统具有双套完全同步的时钟系统用于 模块间时钟同步；每块接口板通过双套时钟总线分别与两块模块处理 机相连
• 全星型容错拓扑结构：各接口板的网络和控制总线均为全星型容错拓 扑结构
1.5编号方案功能
• 系统支持对固定用户终端进行统一编号，分配唯一的ISDN号码。编 号方案符合《铁路GSM-R数字移动通信网编号计划》的要求。
E
E
N
N
T
T
A
B
C
C
L
L
K
K
A
B
风扇单元
P W R A
A D L C 0
A D L C 1
A D L C 2
A D L C 3
A D L C 4
A D L C 5
MM PP UU AB

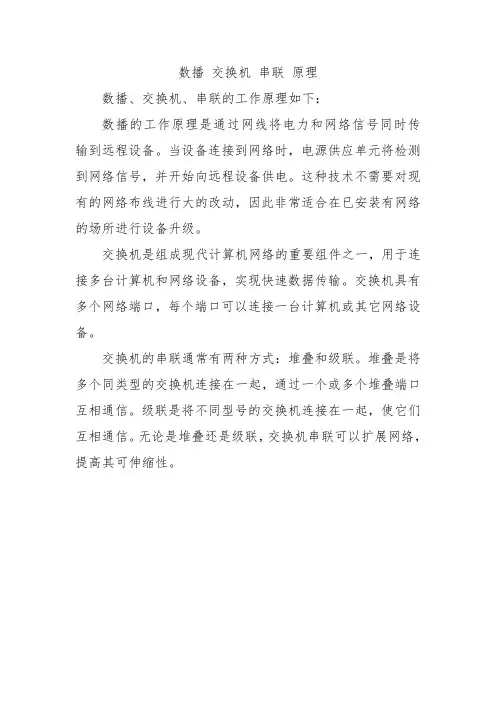

数播 交换机 串联 原理
数播交换机串联原理
数播、交换机、串联的工作原理如下：
数播的工作原理是通过网线将电力和网络信号同时传输到远程设备。
当设备连接到网络时，电源供应单元将检测到网络信号，并开始向远程设备供电。
这种技术不需要对现有的网络布线进行大的改动，因此非常适合在已安装有网络的场所进行设备升级。
交换机是组成现代计算机网络的重要组件之一，用于连接多台计算机和网络设备，实现快速数据传输。
交换机具有多个网络端口，每个端口可以连接一台计算机或其它网络设备。
交换机的串联通常有两种方式：堆叠和级联。
堆叠是将多个同类型的交换机连接在一起，通过一个或多个堆叠端口互相通信。
级联是将不同型号的交换机连接在一起，使它们互相通信。
无论是堆叠还是级联，交换机串联可以扩展网络，提高其可伸缩性。
交换机的原理和作用
交换机的原理和作用
交换机是一种用于数据包转发的网络设备，它可以根据数据包的目的地地址进行转发，实现不同设备之间的连接和通信。
交换机的原理是通过学习和建立转发表来实现数据包的转发。
当一个数据包到达交换机时，交换机会检查数据包的目的地MAC地址，并将其与转发表中的目的地地址进行匹配。
如果匹配成功，则交换机将数据包转发到相应的端口，以便数据包到达正确的目的地。
如果匹配失败，则交换机会广播数据包到所有端口（除了发送端口），以便学习新的MAC地址和相应的转发端口。
交换机的作用主要有以下几个方面：
1. 分割冲突域：交换机可以将一个局域网（LAN）分成多个冲突域，这样可以降低网络中的冲突和碰撞，提高网络的性能和稳定性。
2. 实现广播和多播：交换机可以根据数据包的目的地址，将广播和多播数据包只转发到需要的端口，减少了网络中不必要的数据传输，提高了网络的效率。
3. 支持全双工通信：交换机的端口都是独立的通信通道，可以同时进行发送和接收，支持全双工通信，大大提高了网络的传输速度和容量。
4. 实现虚拟局域网（VLAN）：交换机可以将不同的用户或设备划分到不同的虚拟局域网中，在同一个交换机中实现不同的安全隔离和管理。
5. 支持带宽控制：交换机可以根据端口的带宽需求，对数据包进行调度和优先级的控制，以实现带宽的合理分配和管理。
IPX3000数字程控调度交换机介绍
Coral IPX3000数字程控调度交换系统系统简介IPX 3000数字程控交换机系统可靠，运行稳定，采用当前国际一流技术，具有统一IP组网功能，线性扩容，平台开放，性能优良，功能完整。
无论其硬件、软件、终端设备都有着相同的结构，卡板在整个Coral调度交换系统范围内均可互换。
系统具有良好的通风、防尘、防震、防腐和防静电和防电磁干扰功能。
Coral IPx 3000 设计具备适应高容量设备和高层通信设备的灵活性，高容量设备包括医院、学院、电力和需要许多话务台的洒店旅馆。
高层通信设备有诸如政府办公（行政电话系统、专网通信等），中介公司，电信运营商以及其他大型的、高速发展的电话密集应用行业，如轨道交通公务电话系统、专用电话系统、调度指挥系统等。
一、功能特性IPX 3000数字程控交换机系统可靠，运行稳定，采用当前国际一流技术，具有统一IP组网功能，线性扩容，平台开放，性能优良，功能完整。
符合市场的需求，为高质量的通信解决方案提供了坚实的基础。
IPX 3000数字程控交换系统具有良好的通风、防尘、防震、防腐和防静电和防电磁干扰功能。
IPX 3000系统可提供一个开放的、宽带的ISDN通信平台，丰富的接口和信令以及完善的功能。
确保系统建成后既能满足买方当前调度通信的需要，又能适合买方在使用过程中不断要求的扩容和深度开发新的增值业务的需求。
1. IPX 3000调度交换机的高度稳定及可靠、先进：❖单机20 到6000 端口❖支持不同标准的话机终端SIP / MGCP / 数字/模拟❖强大的整套电话业务性能和应用❖强大的整套电话业务接口❖完备的信令系统❖强大的汇接交换能力❖不仅支持窄带组网、同时支持全IP宽带组网，以及窄带、宽带混合组网。
支持传统的TDM应用，又支持IP的所有应用❖先进的一体化交换平台(非外挂式）❖具有完善的网络特性，一应俱全的接口。
❖具有广播扩音接口（实现分区、多区广播）❖1块来电显示卡，支持整机模拟分机来电显示。
数字调度通信系统(中软)
1.4 容错处理提高系统的可靠性
• 控制模块并行处理：两个模块处理机对本模块内所有事件并行处理， 而非主备控制； • 并行运行的双套网络总线：系统分布式网络为双套4096×4096无阻 塞交换网络；每块接口板通过双套网络总线分别与两块模块处理机相 连； • 并行运行的双套控制总线：模块间通信由独立运行的两套IP网络完成； 每块接口板通过双套控制总线分别与两块模块处理机相连； • 完全同步的双时钟系统：整个系统具有双套完全同步的时钟系统用于 模块间时钟同步；每块接口板通过双套时钟总线分别与两块模块处理 机相连 • 全星型容错拓扑结构：各接口板的网络和控制总线均为全星型容错拓 扑结构
CTT4000调度主机总体结构图
100Mbps 以太网A/B
16Mbps pcm Highway 最大8192时隙
MPU A1
MPU A16
MPU B1
MPU B16
接口模块1
接口模块16
模块内网络和控制结构
以太网 时钟 PCM256 A B 以太网 时钟 A B PCM256
M P U A
A D L C 0
站间通信
• 指相邻站间车站值班员办理行车业务的专用电话业务。 • 系统通过将连接在两个分系统间E1中的某一个时隙分段提供给相邻站 间通信使用，实现车站值班员以单键方式个别呼叫相邻车站值班员并 通话的功能，如图3所示。同时，可根据需要实现越站个别呼叫的功 能。 • 站间行车通信仅与相互通信的两个系统以及连接两系统的数字通道有 关，与主系统以及其他分系统无关。 • 系统将既有模拟站间通信系统的通信线路通过磁石接口接入，实现对 数字站间通信通道的保护和备份，可以自由进行人工倒换和故障自动 切换。
施工养护通信
• 指为维修或施工临时组织的通信，主要用户包括维修或施工现场指挥 人员、各工种（含工务、电务、供电、水电等，下同）指挥人员及现 场作业人员、现场防护人员、轨道检查车（电线路修复车、接触网综 合检测车、各种施工作业车辆、试验车等）工作人员、列车调度员、 牵引供电调度员、车站值班员、机车司机以及其他相关人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字调度交换机的工作原理
调度交换机的主要任务是实现用户间通话的接续。
基本划分为两大部分：话路设备和控制设备。
话路设备主要包括各种接口电路(如用户线接口和中继线接口电路等)和交换(或接续)网络；控制设备在纵横制交换机中主要包括标志器与记发器，而在数字调度交换机中，控制设备则为电子计算机，包括中央处理器(CPU),存储器和输入/输出设备。
数字调度交换机实质上是采用计算机进行“存储程序控制”的
交换机，它将各种控制功能，方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。
1. 交换网络
交换网络的基本功能是根据用户的呼叫要求，通过控制部分的接续命令，建立主叫与被叫用户间的连接通路。
在纵横制交换机中它采用各种机电式接线器(如纵横接线器，编码接线器，笛簧接线器等),在程控交换机中目前主要采用由电子开关阵列构成的空分交换网络，和由存储器等电路构成的时分接续网络。
2. 用户电路
用户电路的作用是实现各种用户线与交换之间的连接，通常又称为用户线接口电路(SLIC,Subscriber Line Interface Circuit)。
根据交换机制式和应用环境的不同，用户电路也有多种类型，对于程控数字交换机来说，目前主要有与模拟话机连接的模拟用户线电路(ALC)
及与数字话机，数据终端(或终端适配器)连接的数字用户线电路(DLC)。
模拟用户线电路是适应模拟用户环境而配置的接口，其基本功能有:馈电(Battery feed): 交换机通过用户线向共电式话机直流馈电；过压保护(Overvoltage Protection): 防止用户线上的电压冲击或过压而损坏交换机。
振铃(Ringing)：向被叫用户话机馈送铃流。
监视(Supervision)：借助扫描点监视用户线通断状态，以检测话机的摘机，挂机，拨号脉冲等用户线信号，转送给控制设备，以表示用户的忙闲状态和接续要求。
编解码(CODEC)：利用编码器和解码器(CODEC),滤波器，完成话音信号的模数与数模交换，以与数字交换机的数字交换网络接口。
混合(Hybrid)：进行用户线的2/4线转换，以满足编解码与数字交换对四线传输的要求。
测试(Test)：提供测试端口，进行用户电路的测试。
这7种功能常用第一个字母组成的缩写词(BORSCHT)代表。
对于模拟调度交换机，不需要编解码功能；而在数字调度交换机中，除某些特定应用的小型交换机利用增量调制方式外，其它大部分均采用PCM编解码方式。
数字用户线电路是为适应数字用户环境而设置的接口，它主要用来通过线路适配器(LAM)或数字话机(SOPHO-SET)与各种数据终端设备(DTE)如计算机，打印机，VDU,电传相连。
3. 出入中继器出入中继器是中继线与交换网络间的接口电路，用于交换机中继线的连接。
它的功能和电路与所用的交换系统的制式
及局间中继线信号方式有密切的关系。
对模拟中继接口单元(ATU),其作为是实现模拟中继线与交换网络的接口，基本功能一般
有：
（1）发送与接收表示中继线状态(如示闲，占用，应答，释放等)的线路信号。
（2）转发与接收代表被叫号码的记发器信号。
（3）供给通话电源和信号音。
（4）.向控制设备提供所接收的线路信号。
对于最简单的情况，某一交换机的中继器通过实线中继线与另一交换机连接，并采用用户环路信令，则该模拟中继器的功能与作用等效为一部“话机”。
若采用其它更为复杂的信号方式，则中继器应实现相应的话音，信令的传输与控制功能。
数字中继线接口单元(DTU)的作用是实现数字中继线与数字交换网络之间的接口，它通过PCM有关时隙传送中继线信令，完成类似于模拟中继器所应承担的基本功能。
但由于数字中继线传送的是PCM群路数字信号，因而它具有数字通信的一些特殊问题，如帧同步，时钟恢复，码型交换，信令插入与提取等，即要解决信号传送，同步与信令配合三方面的连接问题。
数字中继接口单位的基本功能包括帧与复帧同步码产生，帧调整，连零抑制，码型变换，告警处理，时钟恢复，帧同步搜索及局间信令插入与提取等，如同模拟用户电路的BORSCHT,也可将数字中继单元的上述8种功能概括为GAZPACHO。
4. 控制设备控制部分是数字调度交换机的核心，其主要任务是根据外部用户与内部维护管理的要求，执行存储程序和各种命令，以控制相应硬件实现交换及管理功能。
数字调度交换机控制设备的主体是微处理器，通常按其配置与控制工作方式的不同，可分为集中控制和分散控制两类。
为了更好的适应软硬件模块化的要求，提高处理能力及增强系统的灵活性与可靠性，目前程控交换系统的分散控制程度日趋提高，已广泛采用部分或完全分布式控制方式。
