口腔内窥镜系统的设计与实现
第36卷第11期 光电工程V ol.36, No.11 2009年11月Opto-Electronic Engineering Nov, 2009 文章编号：1003-501X(2009)11-0075-04口腔内窥镜系统的设计与实现吴頔，张红霞，贾大功，井文才，张以谟( 天津大学精密仪器与光电子工程学院,光电信息技术科学教育部重点实验室(天津大学)，天津 300072 )摘要：本文设计一种口腔内窥镜，以满足牙科医学应用。
整个系统主要由成像系统、照明系统、图像显示及处理系统三个部分组成。
系统具有显微放大的功能，并且亮度及色温可调。
文中利用光学软件设计、优化了光学成像系统，给出了系统像差曲线，并构造了光学照明系统。
论文结尾使用口腔内窥镜对两种牙齿模型进行了测试实验，系统成像分辨力高于100 lp/mm，图像清晰，可以观察到牙齿表面的细节。
实验结果表明，系统能够满足牙科医学使用要求。
关键词：口腔内窥镜；光学系统；照明系统；牙齿模型中图分类号：TH74；R781 文献标志码：A doi：10.3969/j.issn.1003-501X.2009.11.016 Design and Realization of Oral Cavity Endoscope SystemWU Di，ZHANG Hong-xia，JIA Da-gong，JING Wen-cai，ZHANG Yi-mo( College of Precision Instrument and Opto-Electronics Engineering, Key Laboratory ofOpto-Electronic Science and Technology, Ministry of Education (Tianjin University), Tianjin 300072, China ) Abstract: An oral cavity endoscope was designed to meet the practical needs of dentistry. The whole system was composed of imaging system, illuminating system, image display and processing system. The system has the function of micro-amplification, and the brightness and color temperature is adjustable. In this paper, optics software was used to design and optimize the optics imaging system, and gave out the aberration curve. The illumination system was constructed. In the ending of the papers, the oral cavity endoscope was used to test two teeth model. The system resolution is higher than 100 lp/mm and the image is clear. The details of tooth surface can be observed. The experiment results show that the system could meet the requirements of dental medical application.Key words: oral cavity endoscope; optical system; illumination system; teeth model0 引言近年来，口腔内窥镜在口腔临床医学中得到迅速普及与广泛应用[1-3]。

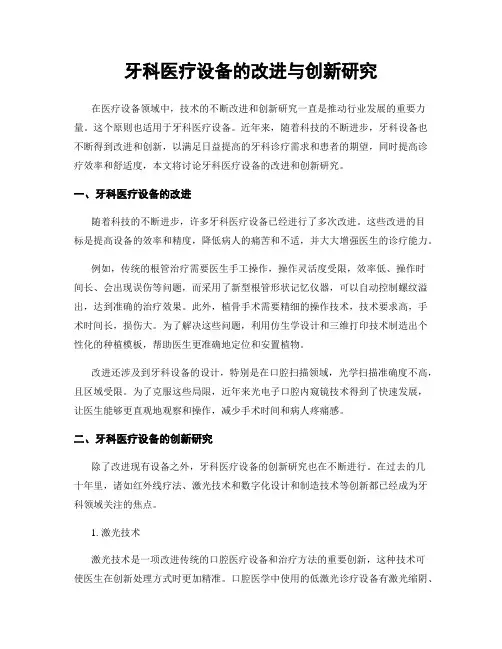

牙科医疗设备的改进与创新研究
牙科医疗设备的改进与创新研究在医疗设备领域中，技术的不断改进和创新研究一直是推动行业发展的重要力量。
这个原则也适用于牙科医疗设备。
近年来，随着科技的不断进步，牙科设备也不断得到改进和创新，以满足日益提高的牙科诊疗需求和患者的期望，同时提高诊疗效率和舒适度，本文将讨论牙科医疗设备的改进和创新研究。
一、牙科医疗设备的改进随着科技的不断进步，许多牙科医疗设备已经进行了多次改进。
这些改进的目标是提高设备的效率和精度，降低病人的痛苦和不适，并大大增强医生的诊疗能力。
例如，传统的根管治疗需要医生手工操作，操作灵活度受限，效率低、操作时间长、会出现误伤等问题，而采用了新型根管形状记忆仪器，可以自动控制螺纹溢出，达到准确的治疗效果。
此外，植骨手术需要精细的操作技术，技术要求高，手术时间长，损伤大。
为了解决这些问题，利用仿生学设计和三维打印技术制造出个性化的种植模板，帮助医生更准确地定位和安置植物。
改进还涉及到牙科设备的设计，特别是在口腔扫描领域，光学扫描准确度不高，且区域受限。
为了克服这些局限，近年来光电子口腔内窥镜技术得到了快速发展，让医生能够更直观地观察和操作，减少手术时间和病人疼痛感。
二、牙科医疗设备的创新研究除了改进现有设备之外，牙科医疗设备的创新研究也在不断进行。
在过去的几十年里，诸如红外线疗法、激光技术和数字化设计和制造技术等创新都已经成为牙科领域关注的焦点。
1. 激光技术激光技术是一项改进传统的口腔医疗设备和治疗方法的重要创新，这种技术可使医生在创新处理方式时更加精准。
口腔医学中使用的低激光诊疗设备有激光缩阴、驱动疾病病菌、牙龈组织塑形、减轻口腔磨损等。
高功率激光的应用无需接触方式，可在短时间内达到准确治疗效果，在口腔疾病、手术治疗及植入修复方面都有着显著的特点。
2. 3D打印技术随着3D打印技术的发展，医疗设备的未来将会产生诸如数字化设计和制造技术的变革，这将大大增强医生的诊疗能力和精准度。
例如，牙科医师可以使用3D打印技术来设计和生产顶级和最先进的牙科设备，如种植模板、正畸辅助器、牙齿修复复合材料等，以及用于加速牙齿移动的矫正器。
内窥镜设计方案
内窥镜设计方案内窥镜设计方案一、设计背景和目的内窥镜是一种应用于医学诊疗领域的仪器，可以通过人体的腔道进行检查、诊断和治疗。
传统的内窥镜设计存在一些问题，如操作不够灵活、画面不够清晰等。
因此，需要设计一种新的内窥镜，以解决这些问题，并提升诊疗效果。
二、设计内容和原理1. 设计内容：(1) 内窥镜镜头：采用高清晰度的摄像头，可以实时传输高质量的图像。
(2) 内窥镜材料：选择高强度、耐腐蚀的材料，确保内窥镜的可靠性和耐用性。
(3) 内窥镜长度：根据不同的检查部位，设计不同长度的内窥镜，以适应不同的情况。
(4) 内窥镜操作手柄：设计符合人体工学的手柄，使操作更加轻松、精确。
(5) 内窥镜夹持器：设计一个可调节的夹持器，方便医生对内窥镜进行固定。
2. 原理：内窥镜通过腔道进入人体，通过摄像头获取图像，然后通过光纤传输图像到显示器上，供医生观察和诊断。
医生可以通过手柄来控制内窥镜的移动和旋转，以达到最佳的检查效果。
三、设计特点和优势1. 高清晰度的图像：通过采用高质量的摄像头，可以实现高清晰度的图像传输，提供更准确的诊断结果。
2. 操作灵活方便：设计符合人体工学的手柄，使操作更加轻松、精确，减少医生的手部疲劳。
3. 可靠耐用的材料：选择高强度、耐腐蚀的材料，确保内窥镜的可靠性和耐用性，减少维修和更换的次数。
4. 多样化的长度选择：根据不同的检查部位，设计不同长度的内窥镜，以适应不同的情况，提高操作的灵活性和效率。
四、设计应用和前景该内窥镜设计方案可以应用于各种医学诊疗情况中，特别适用于消化道、呼吸道、泌尿道等部位的检查、诊断和治疗。
内窥镜的高清晰度图像和操作灵活性将大大提高医生的诊疗效果，并减少了操作的难度和时间。
这一设计方案有着广阔的应用前景，对于提升医学诊疗水平具有重要的意义。
总之，通过设计这种新型的内窥镜，可以有效解决传统内窥镜存在的一些问题，并提升医学诊疗的效果。
该设计方案具备高清晰度图像、操作灵活方便、可靠耐用等特点，在医学诊疗领域有着广泛的应用前景。
口腔内窥镜的生产技术
本技术新型公开了一种口腔内窥镜，包括插入部、设置于插入部内的摄像单元及MCU及位移信息采集模块及信号传输模块、与插入部连接的操作部；摄像单元、位移信息采集模块、信号传输模块分别与MCU连接置。
利用本技术新型，在显示装置上呈现的图像为被拍摄部分的正向直观图像，检测者能更好的对被测口腔进行操作，避免了现有口腔内窥镜检测图像颠倒或者倾斜，检测者无法正确判断的情况。
技术要求1.一种口腔内窥镜，其特征在于，包括插入部、设置于插入部内的摄像单元及MCU及位移信息采集模块及信号传输模块、与插入部连接的操作部；摄像单元、位移信息采集模块、信号传输模块分别与MCU连接；插入部用于插入到被测口腔内；摄像单元用于采集被测者口腔图像信息；位移信息采集模块用于检测插入部在每一帧图像拍摄过程中的旋转角度、旋转速率；信号传输模块用于传输信号。
2.如权利要求1所述的口腔内窥镜，其特征在于，所述位移信息采集模块为加速度传感器和/或角速度传感器和/或陀螺仪和/或重力传感器。
3.如权利要求1或2所述的口腔内窥镜，其特征在于，插入部的中轴线为摄像单元到操作部的连线。
4.如权利要求1所述的口腔内窥镜，其特征在于，还包括显示装置，用于显示摄像单元采集的图像，所述显示装置与信号传输模块连接。
5.如权利要求4所述的口腔内窥镜，其特征在于，所述显示装置为手机或电脑或平板。
6.如权利要求1所述的口腔内窥镜，其特征在于，还包括使用模式设置模块，用于用户选择自用模式或他用模式；所述自用模式为用户自检口腔的情形，他用模式为用户与被测者相对，对被测者进行口腔检测的情形。
7.如权利要求6所述的口腔内窥镜，其特征在于，使用模式设置模块包括设置于内窥镜上的选择开关。
说明书一种口腔内窥镜技术领域本技术新型属于内窥镜技术领域，尤其涉及一种具有可对内窥镜姿态变化情况进行采集的口腔内窥镜。
背景技术近年来，在插入部内置有摄像元件的内窥镜在口腔中的检查被广泛采用。
现有口腔内窥镜在使用过程中需要不断的变换位置，其采集的图像会随着插入部的颠倒、旋转而颠倒、旋转，观察功能低，检测者很难对口腔进行准确的操作。
对于内窥镜的技术改进方法探析
对于内窥镜的技术改进方法探析作者：周益民朱少华来源：《今日健康》2015年第06期【摘要】随着改革开放以来，我国经济建设不断取得新的成就，我国的医疗和工业建设也随之有了长足的发展。
内窥镜的研究和使用也在我国技术人员的不懈努力之下，走向了一个崭新的发展时期。
尽管如此，我国的内窥镜在图像分析技术和图像显示技术方面与当今世界先进水平仍存在着较大的差距。
因此，本文笔者将立足于我国当前内窥镜的现状，深入探讨内窥镜的技术改进方法，从而加深其应用价值，推动我国各项事业的进步。
【关键词】内窥镜技术改进探析一、前言纵观我国医疗事业的起步与发展，内窥镜的引入和应用在我国无疑是一个新的里程碑。
尤其是内窥镜在医疗事业诸如肠胃科，内分泌科等人体内部的疾病来说具有极高的临床价值，应用内窥镜不仅可以大大提高医护人员诊断疾病的准确性，而且还可以在更大范围内促成患者生命健康的恢复，有着至关重要的医学意义。
因此，更进一步研究内窥镜的改进方法可谓是迫在眉睫。
二、简述内窥镜内窥镜，简而言之，就是人类借助于外部器械研究自身内部器官的一种医疗仪器。
内窥镜的出现，使人类拜摆脱了对于自身内部疾病的模糊诊断，并且大大提升了人类在探索自身内部器官奥秘的水平。
然而，内窥镜更多的则是应用在医疗事业的方面，在面临一些难以诊断的重大疾病时，内窥镜往往会起到关键的作用。
并且随着现代计算机技术的发展和互联网的渗透，基于与高端图像显示技术结合起来的内窥镜诊断技术更是在医学范围内得到前所未有的应用。
在内窥镜的研制和使用过程中，需要的不仅仅是先进的医学器械制造技术，其中更是夹杂了电子计算机技术，数据处理技术，内窥镜的使用人员不仅需要有高超的医学知识，需要对患者体内的各种器官位置和病变组织了然于胸，还要既有一定的电子图像分析能力。
研究对于内窥镜的技术改进的方法，对于我国的多项产业都有着极大的意义，人民的生活水平也会因内窥镜的广泛应用而得到一定的提高，因此也会对国民经济具有一定的促进作用。

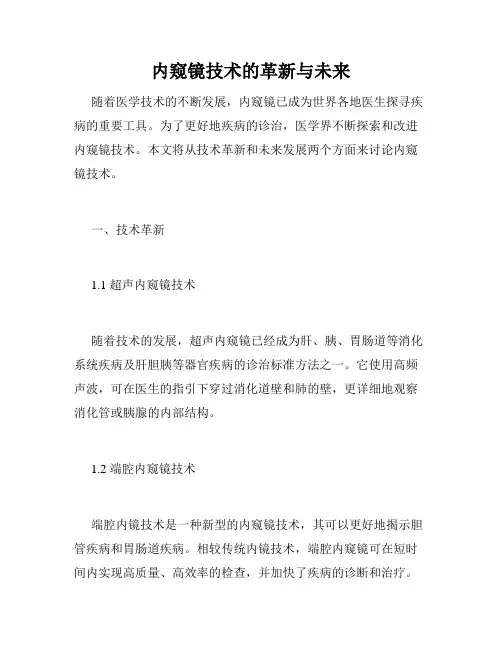

内窥镜技术的革新与未来
