太阳能庭院灯使用说明书
太阳能路灯使用说明书
太阳能路灯/庭院灯安装使用说明书承蒙选购本公司的产品，为了您和他人的安全及灯具的使用寿命，请在使用前仔细阅读本说明书并妥善保管！严格按照说明书要求安装使用。
否则系统无法正常工作或缩短使用寿命。
因用户使用不当造成太阳能灯简图大弭能电池鞭光源灯具灯杆控制培.电池的损坏，公司概不负责。
【郑重声明：太阳能灯完全依靠太阳光发电，任何情况下灯必须安装在全天能够接受阳光的地方。
否则因接受不到阳光而引起的质量问题公司概不负责。
】安装、使用注意事项：太阳能组件：安装时太阳能电池板必须朝正午太阳方向。
安装组件时尽量轻拿轻放，严禁碰撞、敲击，以免损坏；存放时间长的，应清理灰尘后安装。
太阳能电池板前不能有高大建筑物或树木等遮蔽阳光；选者无遮蔽阳光的地方安装。
所有螺钉接线柱等均应按标准拧紧，不能有松动晃动现象。
应定期检查螺丝情况。
太阳能电池板应定期清理灰尘。
雪天生成积雪的必须及时清理积雪。
电池：电池安装必须认清正负及，严禁反接。
安装前应做接线柱放腐蚀处理，连接点焊接或螺丝必须按规定紧固。
蓄电池仓周围要用做保温处理，冬季应尽量保证蓄电池有一个良好的工作温度；地下蓄电池仓要密封好以防进水，通风管（出线管）应畅通无阻，保持蓄电池仓内通风、干燥。
夏季如果浸水，一定打开检查，清理接线装置，每半年定期检查电池是否有极柱腐蚀现象，有的清理。
有条件的可以进行电池维护。
维修打开检修门时严禁在门口吸烟或点火，因蓄电池使用时排出少量氢气，如见明火可能会发生危险。
光源安装光源时一定分清标识。
太阳能灯使用的光源一般为直流12V或24V电压，安装时必须分清电压与功率，必须使用匹配好的光源。
因光源功率不同，照明时间不同，接线时必须严格按照相应的接线示意图接线；维修或更换光源时，型号、功率必须与原厂配置相同，严禁更换与出厂配置不同功率、型号的光源，或随意调整照明时间；因每一个照明系统都是一个独立的工作单元，开关灯时间稍有差异属正常现象。
双路控制的要分清光源功率，不要混接，否则蓄电池长期过放电而造成损坏；更换光源时一定注意光源的大小，不能更换功率型号不同的产品。
太阳能庭院灯方案
太阳能庭院灯方案
一、基本组成
两个机械按键，两路灯输出，两个RGB灯；
二、产品功能
1、上电默认关机状态；
2、拨动开关：
总开关，打开此键，如果太阳能板正面朝上（充电），灯熄灭；如果太阳能板背面朝上（电池放电），则灯保持关机前的状态长亮，由放电转为充电，灯延迟1-2s后熄灭；
3、轻触按键：短按切换色温，红→绿→蓝→绿蓝→红绿→红蓝→黄光→白光→渐变→关机（需打开总开关，此按键才有用）；
放电状态下，除黄光以外的任一灯光下都可以长按关机；黄光状态下，长按无法关机，再次短按关机后自动开启黄灯；
充电状态下，任一色温下4s左右会自动关机；
4、带电池产品需做低功耗；
5、色温带掉电记忆；
三、产品电路图
文章所用图片仅供功能示意参考，如有侵权请联系删除。
一体化太阳能LED庭院灯使用说明书
一体化太阳能LED庭院灯使用说明书一、产品主要特点1、一体化设计，无需拉线，安装极其方便，提供多种安装方式，灯柱就地取材，可以铁柱，木头，竹子，塑料等，成本低；2、采用太阳能供电，LED照明，二者完美结合，节约电能，保护地球资源；3、采用高容量长寿命磷酸铁锂电池，高温特性好，使用寿命长，确保整个产品的使用寿命；4、防雨结构，安全可靠；5、采用合金材料作为结构主体，具有良好的防锈、防腐蚀功能；6、产品带有红外线人体感应探头，当有人走近时，灯会全亮60秒，当人走远后，灯会自动减为1/3亮度, 有效节能电。
二、产品主要参数型号□ css-208□ css-212□ css-215说明光源8W LED12W LED15W LED太阳能板15W （单晶）18W（单晶）25W（单晶）电池6000mAh6000mAh10000mAh 人体感应是是是尺寸515*320*52mm515*320*52mm700*420*140mm净重 5.5KG 6.5KG9KG灯效流明全功率880lm1320lm1650lm流明半功率440lm400lm500lm120°120°视角120□ 3000k-3500k□ 3000k-3500k□ 3000k-3500k 色温□ 6000k-6500k□ 6000k-6500k□ 6000k-6500k工作时间全功率羽2Hr》2Hr绍2Hr节能模式淳4Hr224Hr垄4Hr环境温度工作温度充电:0 °C〜+60° C放电：-20°C〜+60° C 存温：0°C〜+45° C安装安装高度3〜5m安装间距10 〜20m三、安装和使用方法1、安装方法，保持当地的安装时，尽量使得太阳板正面朝正南安装；同时，调节灯头与水平面的角度（参照下图）纬度一致最好，也要结合灯头照在地面的情况。
安装固定方式有二种，如下图:2、使用方法本产品使用简单，采用一键式，只要把开关打开就行，产品就能正常工作，不需要进行调节。
高靓光能庭院灯说明书
高靓光能庭院灯说明书一、产品介绍高靓光能庭院灯是一款采用高效能源技术的户外照明产品，适用于庭院、花园、公园等场所。
它采用太阳能作为能源，具有环保、节能、安全等特点。
本产品不需要外部电源，通过太阳能电池板将阳光转化为电能，储存于电池中，夜晚自动点亮。
二、产品特点1. 高效能源技术：本产品采用先进的太阳能技术，将阳光转化为电能，充分利用可再生能源，达到节能环保的效果。
2. 高亮度照明：庭院灯采用高品质LED灯珠，照明效果明亮，能够满足户外照明的需求。
3. 自动光控功能：庭院灯具备自动感光功能，能根据光线强弱自动开关灯，省去人工操作的麻烦。
4. 防水设计：庭院灯具有防水设计，能够适应各种恶劣的户外环境，确保产品的稳定性和耐用性。
5. 简易安装：庭院灯采用无线设计，不需要布线，安装简便快捷，只需将底座固定在地面上即可。
三、使用说明1. 安装：选择适合的安装位置，将底座固定在地面上，确保灯具稳固不摇晃。
2. 充电：在正常使用过程中，庭院灯会自动通过太阳能电池板充电，充电时间根据光照强弱而定，一般在阳光充足的情况下，充电时间为6-8小时。
3. 开关：庭院灯具有自动光控功能，充电完成后，夜晚自动点亮，白天自动关闭。
若需要手动控制开关，可按下灯具底部的开关按钮进行操作。
4. 注意事项：- 请确保太阳能电池板面向阳光，以获得最佳的充电效果。
- 请勿将庭院灯安装在有遮挡物的地方，以确保光线的充足。
- 请勿将庭院灯放置在易受潮湿的地方，以免影响产品的使用寿命。
四、产品维护1. 清洁：定期清洁太阳能电池板和灯具表面，避免灰尘和污垢影响光的吸收和散射效果。
2. 电池更换：电池寿命一般为2-3年，若发现庭院灯亮度下降明显，建议更换电池，确保产品的正常使用。
3. 防止撞击：庭院灯应避免受到强烈的撞击或震动，以免损坏产品内部结构。
五、产品规格1. 外观尺寸：庭院灯的外观尺寸为xx mm（长）* xx mm（宽）* xx mm（高）。
太阳能LED灯具说明书
太阳能LED灯具使用说明书一、概述太阳能LED灯具由控制柜、太阳能电池、LED球泡灯组成,如下图所示，太阳能电池将光能转化电能对控制器内部蓄电池充电。
太阳能LED灯具工作在两种状态：①充电状态；②开灯状态。
二、电参数太阳能电池最大输入电压：DC 17V；输出电压：DC 12V；工作环境温度：-25～60℃。
三、功能说明太阳能电池平稳放于日照处，用于充分吸收外界光能。
充电状态:太阳能电池与控制柜连接好后按下AN1开关，外界光照足够强时，此时太阳能电源指示灯亮，蓄电池充电指示灯HL1慢闪烁，此时蓄电池正在充电。
开灯状态:闭合S1开关，1路输出LED球泡灯亮同时HL2输出指示灯也亮。
闭合S2开关，2路输出LED球泡灯亮同时HL2输出指示灯也亮。
四、控制柜结构尺寸五、产品包装1．检验合格的产品用塑料袋封装后放入箱内，并衬以防震材料，防止运输过程中发生窜动或碰撞。
2．产品包装能满足防潮、防尘的要求。
包装箱外表面标有产品名称、型号规格、生产批号、数量、净重、制造厂家等，还标有防潮、防震、小心轻放、切勿倒置等字样或图案标志。
六、设备附件七、产品维护敬告：在进行产品维护时，请确保断电操作，以免发生意外触电，请参照以下要求和方法进行日常维护和定期检修，对于已损坏设备请及时寄回我公司进行维修。
1. 日常维护定期检查系统控制器各紧固件，确保不会脱落影响设备正常运行。
保持清洁，注意防潮。
如发现故障，请作好记录以待维修。
2. 故障分析及维修说明：因系统单元较简单，一般性故障可在现场检修处理，如有个别疑难故障无法排除，可联系相关人员进行帮助检修，排除故障。
（1）无法进充电或点亮如因特殊原因，系统不能正常启动或无法进充电或点亮，请先确认外线路是否正常，如太阳能板连接线是否有短路等；在确认外线路正常后，打开系统控制器检查内部各接插件是否有脱落松动或接触不良等现象。
如确认连接正常还无法排除故障，可联系我公司相关人员进行更换。
八、售后服务在用户正确安装、操作及符合本手册要求使用条件下，在质保期内，如出现因产品质量不良而发生故障时，此故障仅限于功能性故障，如完全无法点亮或充电等，我公司将为用户提供维修或更换服务。

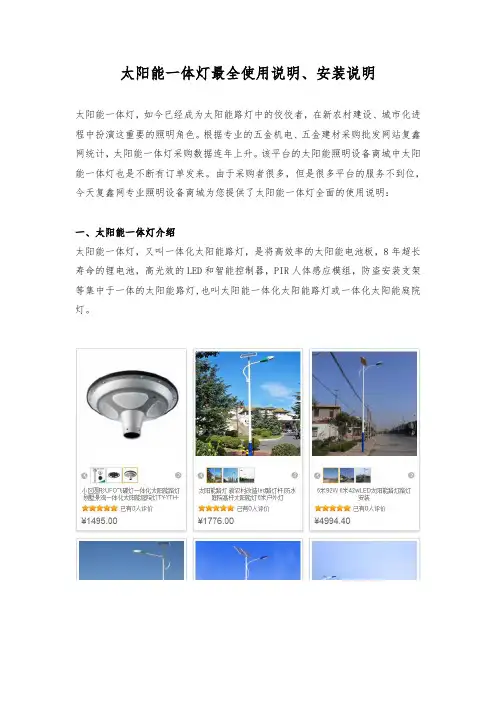

太阳能一体灯最全使用说明、安装说明
太阳能一体灯最全使用说明、安装说明太阳能一体灯，如今已经成为太阳能路灯中的佼佼者，在新农村建设、城市化进程中扮演这重要的照明角色。
根据专业的五金机电、五金建材采购批发网站复鑫网统计，太阳能一体灯采购数据连年上升。
该平台的太阳能照明设备商城中太阳能一体灯也是不断有订单发来。
由于采购者很多，但是很多平台的服务不到位，今天复鑫网专业照明设备商城为您提供了太阳能一体灯全面的使用说明：一、太阳能一体灯介绍太阳能一体灯，又叫一体化太阳能路灯，是将高效率的太阳能电池板，8年超长寿命的锂电池，高光效的LED和智能控制器，PIR人体感应模组，防盗安装支架等集中于一体的太阳能路灯,也叫太阳能一体化太阳能路灯或一体化太阳能庭院灯。
二、功能特点一体化太阳能路灯采用的是一体化设计，简约、时尚、轻便、实用；·采用太阳能供电节约电能，保护地球资源；·采用人体红外感应控制技术，人来灯亮，人走灯暗，延长照明时间；·采用高容量长寿命锂电池，确保产品的使用寿命,一般可达8年寿命；·无需拉线，安装极其方便；·防水结构，安全可靠；·较易扩展定时、声控等其它功能；·采用模块化设计理念，便于安装、维护、维修；·采用合金材料作为结构主体，具有良好的防锈、防腐蚀功能；三、使用说明1.太阳能一体化路灯工作不能离开阳光，请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。
在日照不足或连续阴雨天过长的地区，太阳能灯具的工作时间会缩短或不亮，此情况下建议选用带市电补偿，具有市电/太阳能双供电功能的太阳能一体化路灯。
2.太阳能一体化路灯采用长寿命锂离子电池作为储能器件，白天的充电条件为0~60℃，低于0℃时充电效率将会大大的降低，当温度回升后会恢复正常。
在夜晚放电条件为-20~60℃，超出此范围将破坏电池性能，会大大缩短放电时间。
使用本太阳能一体化路灯时请确认当地的极端气温不会超过上述条件。
太阳能灯用户手册
四.使用方法1.检查灯太阳能灯在出厂前已经充有电，可以正常亮，请在安装前检查灯是否正常。
①先不接太阳能板，如果有红色开关，请按下红色开关②取下遥控器底部的塑料片③解锁：对着灯长按 5秒，按下时灯会闪两下，5秒后再闪两下表示解锁成功④对着灯近距离按ON，灯打开，按OFF灯关闭⑤对着灯，离灯10米以上按ON，灯会打开，按OFF灯会关闭。
说明灯正常，遥控器正常***锁定方法:对着灯长按 5秒，按下时灯会闪两下，5秒后再闪两下表示锁定成功2.检查光线感应功能是否正常。
①打开灯，把太阳能板朝上，并把板的接头与灯的接头对接，此时应有啪的声音，说明接口接触良好。
②等待10秒左右，灯会关闭。
③将太阳板倒扣在平整的桌面或拔掉接头，等待10秒左右，灯会重新打开。
说明光线感应功能正常。
***3.按“安装指南”安装4.连接接头如果有红色开关，请先按下红色开关，再按遥控器ON键打开灯，并把太阳能板的接头与灯的接头对接，此时应有啪的声音5.自动充电安装完成并接上接头后，白天太阳能板晒太阳吸收阳光，自动给灯内部的电池充电，晚上天黑光线感应启动，灯自动打开，由灯内部的电池给灯提供电照明。
注:可以将灯取下，自由移动。
白天再接到太阳能板充电。
五.切换亮灯模式该款太阳能灯有自动、手动两种模式, 默认出厂模式是自动模式设置方法按住ON键3秒，进入手动模式，这时灯会先闪两下，3秒后再闪两下表示设置成功再按住ON键3秒，进入自动模式，这时灯会先闪两下，3秒后再闪两下表示设置成功自动模式:天亮自动关，天黑自动亮，天黑灯亮以后可以用遥控器关灯开灯在自动模式下，可以用遥控器设置每晚的照明时间手动模式:按ON开灯，OFF关灯，白天也可以开灯，此模式下，只有ON、OFF起作用，其它键不起作用。
注:建议连续下雨或阴天时，在晚上不用灯时用遥控关灯以节约电。
手动模式无法设置亮灯时间。
六.设置每晚的亮灯时间在自动模式下，可以通过遥控器设置8种亮灯时间①按”3H”,每晚亮3小时后自动关灯. 第二晚自动打开.②按”4H”,每晚亮4小时后自动关灯. 第二晚自动打开.③按”5H”,每晚亮5小时后自动关灯. 第二晚自动打开.④按”6H”,每晚亮6小时后自动关灯. 第二晚自动打开.⑤按”7H”,每晚亮7小时后自动关灯. 第二晚自动打开.⑥按”8H”,每晚亮8小时后自动关灯. 第二晚自动打开.⑦按””,整晚亮灯,直到天亮自动关灯. 第二晚自动打开.⑧按””,每晚亮4小时后，亮度减半,直到天亮自动关灯. 第二晚自动打开.设置时灯会闪两下表示设置成功⑧是出厂默认的亮灯时间.。
太阳能一体灯使用说明书
太阳能一体灯使用说明书(□20W□25W□30W□40W)产品简介◆太阳能一体灯是一体化的太阳能产品，简约的造型融合了当今最佳的绿色的能源组合（太阳能，半导体LED光源，磷酸铁锂电池）。
配有人体智能感应系统，实现了低功耗，长时间，高亮度，长寿命免维护。
同时运输和安装十分方便。
用途：安装在各种交通道路、辅道、小区道路、庭院、矿区及不易拉电的场所、公园照明、停车场等为夜晚提供道路照明，太阳板给蓄电池充电以满足照明。
构成：由一体灯（内置：高效光伏组件、大容量锂电池、微电脑MPPT智能控制器、高亮度LED光源）、灯杆两部份组成。
原理：白天在阳光下太阳能电池板产生电源，通过控制功能，太阳能电池板给蓄电池充电，晚间自动点亮LED灯，（人体感应模式，降低功耗）通过LED灯发光照亮道路。
使用须知：●.“一体灯”工作是不能离开阳光。
请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。
●.“一体灯”选择长寿命的锂电池作为储能元件。
白天充电温度0°C～+60°C，低于0°C 时，控制系统将自动停止充电以保护电池，在温度回升到零度以上时，则自动进行充电（控制系统温控是选配）.在夜晚放电的放电条件为-20°C～+60°C，超出此范围时将破坏电池的性能。
选择“一体灯”时请确认的极端气温不会超过上述条件。
●.“一体灯”的电池在充满电后最长可存储1-2个月。
如经过长时间的运输或存储，需要及时进行检查，定期充电并记录。
否则，将损坏电池。
●.如果是在北半球，安装“一体灯”时，尽可能使太阳能电池板面朝南方，以获取最大能量，如果安装在南半球，安装时太阳能电池板朝向北方。
同时需要避开房屋，树木等障碍物的阴影，这会降低太阳能板的发电效率，导致“一体灯”工作效率降低.●.“一体灯”太阳能板表面的清洁程度也会影响太阳能电池板的发电效率。
所以其表面（如灰尘，树叶，油污等）是需要被清洁的，建议定期用普通的清洁剂刷洗即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、简介
1、太阳能庭院灯是采用太阳能技术与节能LED完美结合的开发产品，外观精致方便实用，操作简单，而且内置高性能聚合物电芯，容量可达4000mAH-5200mAh，利用太阳能光源转换进行充电，全面提升了无电地区的生活质量。
2、该产品适合安装车库，住宅的路口，阳台，水塘前、后区，信箱区，人行道等等。
二、产品特性
1、综合设计没有电缆。
2、防雨，防锈结构。
3、完美结合的太阳能产品，LED和高性能聚合物电芯技术。
4、采用热红外线传感器来控制LED的工作，节省电池的损电。
三、安装
安装于太阳能板能位于阳光照射到的位置，照射时间越长越好。
方阵朝向正南（即方阵垂直面与正南的夹角为0°）时，太阳电池发电量是最大的。
四、使用说明
1、安装前请根据用户需要，设定所要的档位再挂到壁上。
2、按感应器旁边的小开关设定，一档：闪烁1次后常亮（1/3亮度）二挡：闪烁2次后微亮，有感应全亮12秒，没感应微亮。
三挡：闪烁3次后不亮，有感应全亮12秒，没感应不亮。
按第四下时完全关闭庭院灯（感应灯）。
可重复触发，重新触发重新计时
五、注意事项：
1、禁止把太阳能板安装在建筑物长期的阴影下。
2、不得擅自拆卸太阳能板和电池对其进行改造。
3、当周围的环境温度上升到接近人体温度时，检测距离将会缩短。
4、要定期拿软布擦赶紧太阳能板的表面。
5、参考照明时间是根据阳光充足和理想的安装条件下的。
（1）请理解在阴天或冬天、太阳能光不强的夏天，不能得到理想的照明时间。
（2）最好的安装方式是，太阳能电池板面对正南方和倾斜的纬度，单考虑到安装地点和照明领域不同，安装向东或向西方向，暴露在阳光下的时间减半，所以照明的时间也会缩短。
