PCB板各个层的含义Mechnical: 一般指板型机械加工尺寸标注层Keepoutlayer:禁止布线层定义不能走线、打穿孔(via)或摆零件的区域。
Toppaste: 顶层需要露出铜皮上锡膏的部分。
Bottompaste: 底层需要露出铜皮上锡膏的部分。
Topsolder: 指顶层阻焊层，避免在制造过程中或将来维修时可能不小心的短路Bottomsolder:指底层阻焊层。
Drillguide: 可能是不同孔径大小，对应的符号，个数的一个表。
Drilldrawing: 指孔位图，各个不同的孔径会有一个对应的符号。
Multilayer: 指多层板，针对单面板和双面板而言。
Toppaste: 也即是面层贴片时开钢网要用的东东。
Bottompaste: 也即是底层贴片时开钢网要用的东东。
drillguide 过孔引导层drilldrawing过孔钻孔层顾名思义：引导层是用来引导的，钻孔层是用来钻孔的drillguide从CAM的角度来说，这个可以忽略。
也就是说制作PCB可以不用这一层了。
机械层1 一般用于画板子的边框；机械层3 一般用于画板子上的挡条等机械结构件；机械层4 一般用于画标尺和注释等，具体可自己用PCB Wizard 中导出一个PCAT结构的板子看一下也可直接生成GERBER 和钻孔文件交给厂家选File-CAM Manager 按Next>钮出来六个选项，Bom 为元器件清单表，DRC 为设计规则检查报告，Gerber 为光绘文件，NC Drill 为钻孔文件，Pick Place 为自动拾放文件，Test Points 为测试点报告。
选择Gerber 后按提示一步步往下做。
其中有些与生产工艺能力有关的参数需印板生产厂家提供。
直到按下Finish 为止。
在生成的Gerber Output 1 上按鼠标右键，选Insert NC Drill 加入钻孔文件，再按鼠标右键选Generate CAM Files 生成真正的输出文件，光绘文件可导出后用CAM350 打开并校验。
PCB各个层的涵义
1.顶层信号层(Top Layer)：也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线；2. 中间信号层(Mid Layer)：最多可有30 层, 在多层板中用于布信号线.3. 底层信号层(Bootom Layer)：也称焊接层,主要用于布线及焊接,有时也可放置元器件.4. 顶部丝印层(Top Overlayer)：用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
5. 底部丝印层(Bottom Overlayer)：与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
6. 内部电源层(Internal Plane)：通常称为内电层，包括供电电源层、参考电源层和地平面信号层。
内部电源层为负片形式输出。
7. 机械数据层(Mechanical Layer)：定义设计中电路板机械数据的图层。
电路板的机械板形定义通过某个机械层设计实现。
8. 阻焊层(Solder Mask焊接面)：有顶部阻焊层(TopsolderMask和底部阻焊层(BootomSoldermask两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．9•锡膏层（Past Mask面焊面）:有顶部锡膏层（Top Past Mask和底部锡膏层（Bottom Past mask两层，它是1/ 2过焊炉时用来对应SMD元件焊点的，也是负片形式输出.板层上显示的焊盘和过孔部分代表电路板上不铺锡膏的区域，也就是不可以进行焊接的部分。
10. 禁止布线层（Keep Ou Layer）定义信号线可以被放置的布线区域，放置信号线进入位定义的功能范围。
11. 多层（MultiLayer）:通常与过孔或通孔焊盘设计组合出现，用于描述空洞的层特性。
12.钻孔数据层（Drill）：solder表示是否阻焊，就是PCB板上是否露铜paste是开钢网用的，是否开钢网孔所以画板子时两层都要画，solder是为了PCB板上没有绿油覆盖（露铜）,paste 上是为了钢网开孔，可以刷上锡膏2 / 2。
PCB各层含义简介浅显易懂图文展示
PCB各层含义简介浅显易懂图文展示写在前面•一，各层整体简介•二，二层板常用的层实例（绘制阶段）o 1.上下两层（T/B Layer）o 2.多层（Multi Layer）o 3.丝印层（T/B Overlay）o 4.Mechanical 1与Keep out层•三，例子板子下载链接•四，实际板子举例（成板阶段）•五，结束语：以上内容如有错误或不妥欢迎指出，谢谢！写在前面希望帮助初学AD（PCB画图）的同学对PCB实物有辅助认识的作用PCB( Printed Circuit Board)，中文名称为印制电路板，又称印刷线路板，说简单点就是块电路板一，各层整体简介English 中文作用Top Layer 顶层信号层主要用来放置走线和元器件Bottom Layer 底层信号层同上，就是一个在上面一个在背面Keep out Layer 禁止布线层所选区域外禁止布线，也有人用于设计板框Mechanical 1 机械层1 用于界定元件位置（可当Keep-out用，具体看制板厂要求）Mechanical 13、机械层13、元件本体尺寸，包括三维English 中文作用14 14Mechanical 15、16 机械层15、16用于在设计极早期估算线路板尺寸Top Overlay 顶层丝印层用来标注各种标识，元件号，商标等Bottom Overlay 底层丝印层底层丝印，同上，就是在底层Top Paste 顶层锡膏防护层定义不被盖油的层，用于焊接或SMT加工Bottom Past 底层锡膏防护层同上Top Solder 顶层阻焊层定义不可焊接的区域保护铜箔不被氧化等作用Top Solder 底层阻焊层同上，即板子上绿（其他）色的外面这一层Drill Guide 钻孔定位层焊盘及过孔的钻孔的中心定位坐标层（注意是中心）Drill Drawing 钻孔描述层焊盘及过孔的钻孔尺寸孔径尺寸描述层Multi-Layer 多层过孔穿透此层二，二层板常用的层实例（绘制阶段）1.上下两层（T/B Layer）上下两层主要用于布线和放置元器件，红色线是顶层的走线（即导线），蓝色线是底层的二维图例：三维图例：2.多层（Multi Layer）用于绘制过孔，比如需要直插元件或者固定螺丝在封装库独立封装设计时（红色标记）：多层过孔用于固定螺丝的效果（绿色标记）：二维：三维：3.丝印层（T/B Overlay）这个层就很有意思了，甚至可以图案上去，常规用法就是表元器件标号、说明、商标：二维（绿色）：三维（红色）：加图案：二维：三维：4.Mechanical 1与Keep out层这两个层都可以用来做板框和限制走线，但是严格划分的话，Mechanical 1层是用来制定板框的，而Keep out 层是用来设置禁止布线区域的，严格上讲Mechanical 1 的面积要大于Keep out一点才符合设计初衷。
PCB板各层含义大全
solder mask 阻焊剂；焊锡掩膜；绿漆 PCB板各层含义在EDA软件的专门术语中，有很多不是有相同定义的。
以下就字面上可能的意义来解释。
Mechnical：一般多指板型机械加工尺寸标注层。
Keepoutlayer：定义走线、打穿孔(via或摆零件的区域。
这几个限制可以独立分开定义。
Topoverlay：顶丝印层。
Bottomoverlay：底丝印层。
Toppaste：顶层需要露出铜皮上锡膏的部分。
Bottompaste：底层需要露出铜皮上锡膏的部分。
Topsolder：应指顶层阻焊层，避免在制造过程中或将来维修时可能不小心的短路 Bottomsolder：应指底层阻焊层。
Drillguide：可能是不同孔径大小，对应的符号，个数的一个表。
Drilldrawing：指孔位图，各个不同的孔径会有一个对应的符号。
Multilayer：应该没有单独这一层，能指多层板，针对单面板和双面板而言。
Gerber文件各层对照由Protel2004产生的Gerber文件各层扩展名与PCB原来各层对应关系表: Layer : File extension ------------------------- 顶层Top (copper Layer : .GTL 底层Bottom (copper Layer : .GBL 中间信号层Mid Layer 1, 2, ... , 30 : .G1, .G2, ... , .G30 内电层Internal Plane Layer 1, 2, ... , 16 : .GP1, .GP2, ... , .GP16 顶丝印层Top Overlay : .GTO 底丝印层Bottom Overlay : .GBO 顶掩膜层Top Paste Mask : .GTP 底掩膜层Bottom Paste Mask : .GBP Top Solder Mask : .GTS Bottom Solder Mask : .GBS Keep-Out Layer : .GKO Mechanical Layer 1, 2, ... , 16 : .GM1, .GM2, ... , .GM16 Top Pad Master : .GPT Bottom Pad Master : .GPB Drill Drawing, Top Layer - Bottom Layer (Through Hole : .GD1 Drill Drawing, other Drill (Layer Pairs : .GD2, .GD3, ... Drill Guide, Top Layer - Bottom Layer (Through Hole : .GG1 Drill Guide, other Drill (Layer Pairs : .GG2, .GG3, ... 层PCB板就是在多个板层完成后再采取压制工艺将其压制成一块电路板，而且为了减少成本和过孔干扰，多层PCB板往往并不比双层板和单层板厚多少，这就使得组成多层PCB板的板层相对于普通的双层板和单层板往往厚度更小，机械强度更低，导致对加工的要求更高。
PCB各层含义

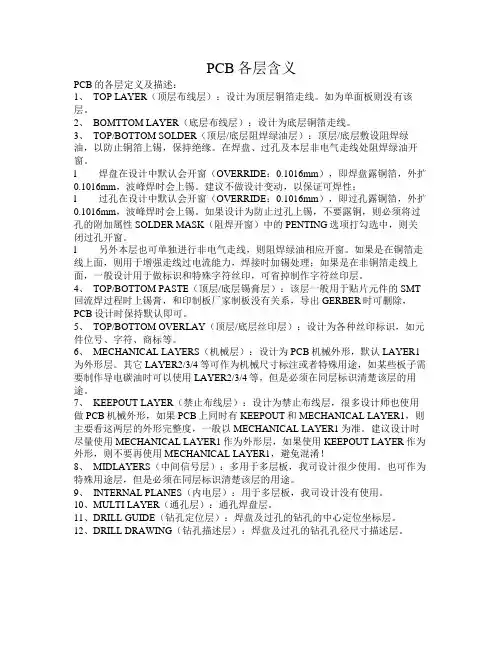

PCB各层含义PCB的各层定义及描述：1、 TOP LAYER（顶层布线层）：设计为顶层铜箔走线。
如为单面板则没有该层。
2、 BOMTTOM LAYER（底层布线层）：设计为底层铜箔走线。
3、 TOP/BOTTOM SOLDER（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。
在焊盘、过孔及本层非电气走线处阻焊绿油开窗。
l 焊盘在设计中默认会开窗（OVERRIDE：0.1016mm），即焊盘露铜箔，外扩0.1016mm，波峰焊时会上锡。
建议不做设计变动，以保证可焊性；l 过孔在设计中默认会开窗（OVERRIDE：0.1016mm），即过孔露铜箔，外扩0.1016mm，波峰焊时会上锡。
如果设计为防止过孔上锡，不要露铜，则必须将过孔的附加属性SOLDER MASK（阻焊开窗）中的PENTING选项打勾选中，则关闭过孔开窗。
l 另外本层也可单独进行非电气走线，则阻焊绿油相应开窗。
如果是在铜箔走线上面，则用于增强走线过电流能力，焊接时加锡处理；如果是在非铜箔走线上面，一般设计用于做标识和特殊字符丝印，可省掉制作字符丝印层。
4、 TOP/BOTTOM PASTE（顶层/底层锡膏层）：该层一般用于贴片元件的SMT 回流焊过程时上锡膏，和印制板厂家制板没有关系，导出GERBER时可删除，PCB设计时保持默认即可。
5、 TOP/BOTTOM OVERLAY（顶层/底层丝印层）：设计为各种丝印标识，如元件位号、字符、商标等。
6、 MECHANICAL LAYERS（机械层）：设计为PCB机械外形，默认LAYER1为外形层。
其它LAYER2/3/4等可作为机械尺寸标注或者特殊用途，如某些板子需要制作导电碳油时可以使用LAYER2/3/4等，但是必须在同层标识清楚该层的用途。
7、 KEEPOUT LAYER（禁止布线层）：设计为禁止布线层，很多设计师也使用做PCB机械外形，如果PCB上同时有KEEPOUT和MECHANICAL LAYER1，则主要看这两层的外形完整度，一般以MECHANICAL LAYER1为准。
详解PCB设计中各层的意义
详解PCB设计中各层的意义

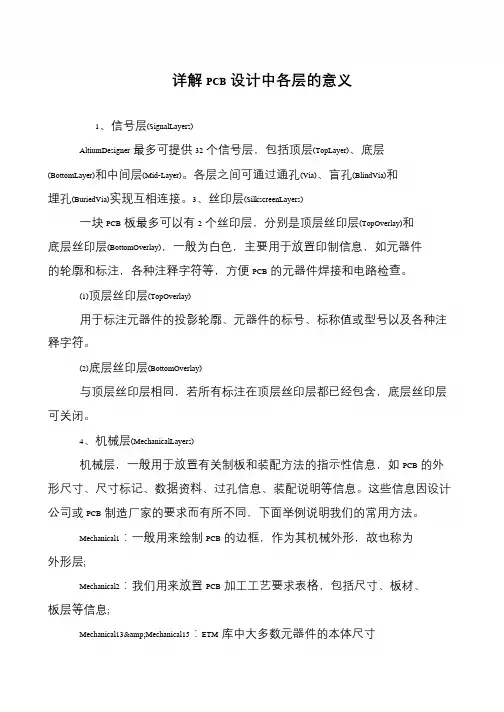

1、信号层(SignalLayers)
