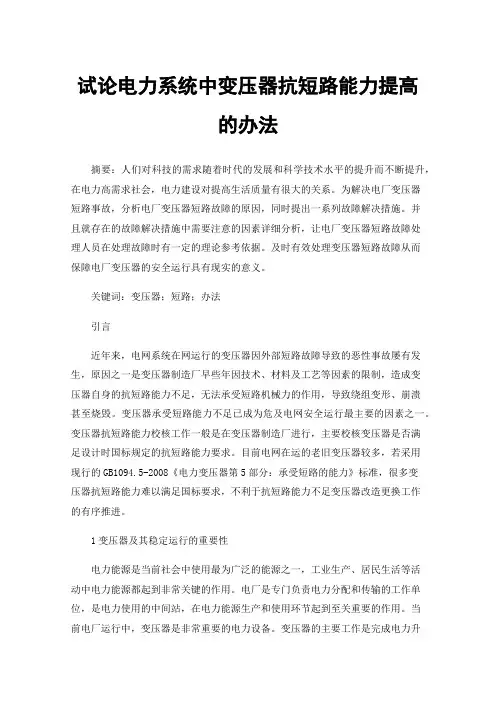

试论电力系统中变压器抗短路能力提高的办法
试论电力系统中变压器抗短路能力提高的办法摘要：人们对科技的需求随着时代的发展和科学技术水平的提升而不断提升，在电力高需求社会，电力建设对提高生活质量有很大的关系。
为解决电厂变压器短路事故，分析电厂变压器短路故障的原因，同时提出一系列故障解决措施。
并且就存在的故障解决措施中需要注意的因素详细分析，让电厂变压器短路故障处理人员在处理故障时有一定的理论参考依据。
及时有效处理变压器短路故障从而保障电厂变压器的安全运行具有现实的意义。
关键词：变压器；短路；办法引言近年来，电网系统在网运行的变压器因外部短路故障导致的恶性事故屡有发生，原因之一是变压器制造厂早些年因技术、材料及工艺等因素的限制，造成变压器自身的抗短路能力不足，无法承受短路机械力的作用，导致绕组变形、崩溃甚至烧毁。
变压器承受短路能力不足已成为危及电网安全运行最主要的因素之一。
变压器抗短路能力校核工作一般是在变压器制造厂进行，主要校核变压器是否满足设计时国标规定的抗短路能力要求。
目前电网在运的老旧变压器较多，若采用现行的GB1094.5-2008《电力变压器第5部分：承受短路的能力》标准，很多变压器抗短路能力难以满足国标要求，不利于抗短路能力不足变压器改造更换工作的有序推进。
1变压器及其稳定运行的重要性电力能源是当前社会中使用最为广泛的能源之一，工业生产、居民生活等活动中电力能源都起到非常关键的作用。
电厂是专门负责电力分配和传输的工作单位，是电力使用的中间站，在电力能源生产和使用环节起到至关重要的作用。
当前电厂运行中，变压器是非常重要的电力设备。
变压器的主要工作是完成电力升降压转换，将高压电力能源转化为各级低压电力能源之后，分配给各级电力资源使用用户，也可以将升高电压进行电力传输。
在变压器运行过程中使用的是电磁感应原理。
变压器按照不同的电力用途可以分为升压变压器、降压变压器和联络变压器三种形式，也可以根据绝缘介质进行分类，包括油浸变压器、干式变压以及10kVSF6气体绝缘变压器三种。
变压器抗短路能力校核及加固方法
变压器抗短路能力校核及加固方法摘要：电力变压器是传输、分配电能的枢纽，是电力网的核心元件，其可靠运行不仅关系到广大用户的电能质量，也关系到整个系统的安全程度。
电力变压器的可靠性由其健康状况决定，不仅取决于设计制造、结构材料，也与检修维护密切相关。
就电力系统中变压器抗短路能力校核方法及抗短路能力的提高的问题进行了探讨。
关键词：电力系统；变压器；抗短路能力；抗短路校核1 概述作为电力系统的核心设备之一，电力变压器的运行质量的好坏直接影响着整个电力系统能否安全稳定的运行。
主变因抗短路能力不足导致的事故，故障突发性强，后果严重，运行风险长期存在。
随着电力系统容量逐步增大，系统短路电流逐年增加，变压器抗短路能力考验越来越严高。
加上变压器本身设计缺陷以及制造水平有限，变压器承受着巨大的威胁和挑战。
在诸多电力变压器事故中，短路故障尤为突出。
尤其是变电站母线短路或变压器出口处短路，短路时出现的强大电流会产生巨大的电动力，往往会对变压器造成一定的损坏。
变压器绕组失稳，极易造成变压器整体损毁。
一台大型电力变压器如果因为设计或制造不完善在系统运行过程中发生短路，特别是与发电机直接相连的主变压器发生短路损坏，将迫使发电机停止发电，随之而来的就是大面积的停电，严重影响供电的可靠性。
国家标准 GB1094 和国际标准 IEC76 均对电力变压器的承受短路能力作出了规定，要求电力变压器在运行中应能承受住各种短路事故。
2．抗短路校核方法2.1 仿真计算法通过建立变压器仿真模型，施加短路电流激励，计算漏磁场的分布，以计算绕组的各个部分的受力分析。
通过仿真计算出漏磁场的分布，进而可以把绕组的每饼所受的幅向里和轴向力均可以计算得出。
对绕组的受力分析最为精细化。
但需要较为高端的仿真计算平台。
不足之处是建立模型复杂，建模的方法及标准不统一，每个厂家得出的结果有较大差异，对校核人员要求高。
2.2 经验公式法（1）国际大电网经验公式法：偏重于幅向失稳临界应力的计算，幅向压缩应力不大于失稳临界应力即可。
提高变压器抵抗短路能力的措施
提高变压器抵抗短路能力的措施摘要：为了提高变压器抗短路能力，必须及时进行短路引发故障的原因分析。
及时找到变压器设备损坏原因，指出存在问题。
本文从变压器短路损坏现象出发，进行了变压器结构、工艺和试验环节需考虑的问题，从运行维护角度提出了应对措施。
旨在提高变压器抗突发短路的能力。
关键词：变压器；抵抗短路；措施分析引言现今，中国在电力方面的进步非常大，中国经济的快速发展也使得社会提高了电力系统的标准，需要更好的供电方式来满足。
就现在正在使用的变压器的情况看，还有很多问题需要解决，其中之一就是短路问题，这一问题给电力系统正常供电的平稳及安全带来障碍。
所以，如何解决好变压器的短路问题显得十分有必要。
1.变压器短路原因的分析通过对损坏变压器维修，分析变压器出口短路导致变压器内部故障和事故造成变压器抗短路能力差有以下几个方面。
1.1结构设计不合理第一、分接段设计不合理。
目前变压器内主绕组中带分接尽管给运行带来很大方便，但分接引线端部引出会造成端部电场分布不均匀，导致局部增大，同时横向不平衡安匝漏磁增加，使变压器动稳定性降低。
第二、绕组结构设计不合理。
绕组设计时未采用硬纸筒绕制结构；主绕组带调压绕组的绕组结构，高低压安匝不平衡，调压绕组对应部分的低压绕组也容易变形；斜口螺旋式绕组两端不平衡安匝大，漏磁严重，变形也严重；采用普通换位导线时，机械强度较差，在承受短路机构力时易出现变形、散股、露铜现象。
第三、原材料选用不合理。
变压器绕制上采用的原材料不当，即使用软导线。
由于变压器结构设计，原材料采用的不合理造成变压器抗短路能力差的主要原因。
1.2制造工艺不良第一、绝缘垫块不进行预处理。
因绝缘垫块的收缩现象严重，冲剪下来的绝缘垫块边缘锋利，短路时锋利的边缘易挫伤导线绝缘，造成匝间短路。
第二、绕组绕制不紧。
绕组绕制时，导线的张紧力不够，造成绕组绕制较松，造成导线悬空。
第三、绕组套装间隙过大。
导线绕组内支撑不够，造成三相内外绕组中心不一致，三相频谱偏差严重。
变压器加固方案
变压器加固方案一、引言变压器作为电力系统中的重要设备之一，在运行过程中承担着电能的传输和分配任务。
为了确保变压器的安全稳定运行，加固变压器成为一项必要的工作。
本文将针对变压器加固方案进行详细介绍，包括加固原因、加固方法、加固材料等内容。
二、加固原因1. 老化和磨损：随着变压器的使用时间增长，其内部绝缘材料和结构可能会浮现老化和磨损，导致其承载能力下降。
2. 外力冲击：变压器在运输、安装和维护过程中可能会受到外力的冲击，导致变压器结构的破损和变形，进而影响其正常运行。
3. 自然灾害：地震、风暴等自然灾害可能对变压器造成损坏，加固变压器可以提高其抗灾能力，降低损坏风险。
三、加固方法1. 结构加固：对变压器的外壳和支撑结构进行加固，以增强其整体强度和稳定性。
可以采用加厚钢板、加固角钢等材料进行加固，通过加强连接件的设计和安装，提高变压器的抗震能力。
2. 绝缘加固：对变压器的绝缘材料进行加固，以提高其绝缘性能和耐久性。
可以采用绝缘胶带、绝缘漆等材料对绝缘部份进行包覆和修复，确保变压器在高温、高压等恶劣环境下的安全运行。
3. 冷却系统加固：对变压器的冷却系统进行加固，以确保其正常运行和散热效果。
可以加装冷却风扇、散热片等设备，增加冷却介质的流动和散热面积，提高变压器的散热效果。
4. 地基加固：对变压器的地基进行加固，以增强其抗震性能和稳定性。
可以采用加固地基的方法，如加固混凝土、加固地脚螺栓等，确保变压器在地震等自然灾害中的安全运行。
四、加固材料1. 钢材：用于加固变压器的外壳和支撑结构，可以采用高强度钢板、角钢等材料。
2. 绝缘材料：用于加固变压器的绝缘部份，可以采用绝缘胶带、绝缘漆等材料。
3. 冷却材料：用于加固变压器的冷却系统，可以采用冷却风扇、散热片等材料。
4. 地基加固材料：用于加固变压器的地基，可以采用加固混凝土、地脚螺栓等材料。
五、加固效果评估对变压器加固方案进行效果评估是确保加固工作的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器抗短路能力校核及加固方法
发表时间：2020-03-19T12:58:14.891Z 来源：《河南电力》2019年8期作者：吴炳荣[导读] 电力变压器的可靠性由其健康状况决定，不仅取决于设计制造、结构材料，也与检修维护密切相关。
就电力系统中变压器抗短路能力校核方法及抗短路能力的提高的问题进行了探讨。
（广东能建电力设备厂有限公司广东广州 510285）
摘要：电力变压器是传输、分配电能的枢纽，是电力网的核心元件，其可靠运行不仅关系到广大用户的电能质量，也关系到整个系统的安全程度。
电力变压器的可靠性由其健康状况决定，不仅取决于设计制造、结构材料，也与检修维护密切相关。
就电力系统中变压器抗短路能力校核方法及抗短路能力的提高的问题进行了探讨。
关键词：电力系统；变压器；抗短路能力；抗短路校核
1 概述
作为电力系统的核心设备之一，电力变压器的运行质量的好坏直接影响着整个电力系统能否安全稳定的运行。
主变因抗短路能力不足导致的事故，故障突发性强，后果严重，运行风险长期存在。
随着电力系统容量逐步增大，系统短路电流逐年增加，变压器抗短路能力考验越来越严高。
加上变压器本身设计缺陷以及制造水平有限，变压器承受着巨大的威胁和挑战。
在诸多电力变压器事故中，短路故障尤为突出。
尤其是变电站母线短路或变压器出口处短路，短路时出现的强大电流会产生巨大的电动力，往往会对变压器造成一定的损坏。
变压器绕组失稳，极易造成变压器整体损毁。
一台大型电力变压器如果因为设计或制造不完善在系统运行过程中发生短路，特别是与发电机直接相连的主变压器发生短路损坏，将迫使发电机停止发电，随之而来的就是大面积的停电，严重影响供电的可靠性。
国家标准 GB1094 和国际标准 IEC76 均对电力变压器的承受短路能力作出了规定，要求电力变压器在运行中应能承受住各种短路事故。
2．抗短路校核方法2.1 仿真计算法通过建立变压器仿真模型，施加短路电流激励，计算漏磁场的分布，以计算绕组的各个部分的受力分析。
通过仿真计算出漏磁场的分布，进而可以把绕组的每饼所受的幅向里和轴向力均可以计算得出。
对绕组的受力分析最为精细化。
但需要较为高端的仿真计算平台。
不足之处是建立模型复杂，建模的方法及标准不统一，每个厂家得出的结果有较大差异，对校核人员要求高。
2.2 经验公式法（1）国际大电网经验公式法：偏重于幅向失稳临界应力的计算，幅向压缩应力不大于失稳临界应力即可。
（2）日本专业委员会经验公式法：用于评判幅向失稳的安全性能特点：算法公开，不需要建立复杂的模型，每个厂家得出的结果有差异较小；主要偏重于幅向失稳应力的计算。
2.3 短路电流比较法通过实际运行方式下流经主变的最大短路电流，与出厂设计值对比，得出抗短路性能。
相对比较简单、可行，可进行大批量滚动性的校核。
流经主变的最大短路电流按GB1094.5中的计算方法来进行计算。
3抗短路能力改造方法
3.1直接更换
上世纪80年代中后期制造的变压器产品，110kV及以上电压等级变压器广泛采用薄绝缘和铝、铜线制作线圈，因材料和工艺技术原因存在绝缘强度低、抗短路能力差的问题。
因此，对出厂时间超过20年，绝缘老化严重的变压器，可考虑淘汰更新。
3.2返厂加固改造
（1）将抗短路能力较差的线圈更换为强度更高的铜导线或自粘换位导线。
（2）完善结构设计
a 合理调整线圈安匝分布，减少短路时线圈的轴向电动力；
b 采用高强度层压板制作绝缘件，器身压紧采用整圆层压板；
c 内线圈增加硬纸筒，内撑条数量加倍以提高支撑强度；
d对垫块进行密化处理。
就是把绝缘垫块进行压力预处理，使其成为符合要求的弹性材料。
保证绕组在长期运行过程中始终处于正常的压紧状态．满足动稳定性的要求。
（3）工艺措施方面
a绕组绕制采用带张力拉紧装置的立绕机绕制，提高绕组的张紧度；
b采用恒压干燥和相套装工艺；
c采用线圈干燥、相套装干燥、器身干燥共三次干燥工艺使垫块充分收缩；
d器身总装配时按短路强度计算要求的压紧力，对器身进行均匀压紧。
3.3加装限流电抗器
对于部分返厂或现场改造有困难的变压器，且预留有安装场地，可采取在低压侧加装限流电抗器，以增加线路阻抗值限制短路电流。
4 结语
变压器能否承受各种短路电流主要取决于变压器结构设计和制造工艺，且与运行管理、运行条件及施工工艺水平等方面有很大的关系，变压器短路事故对电网系统的运行危害极大，为避免事故的发生，应从多方面采取有效的控制措施，以保证变压器及电网系统的安全稳定运行。
本文对电力变压器抗短路的校核方法和如何提高变压器的抗短路能力的方法分别进行了初步的阐述，希望能为电力系统运行人员提供一些改进思路。
参考文献：
[1]IEC. Loading guide for oil - immersed power transformer[S ]，revision of publication 60076
[2]王晓刚．提高电力变压器抗短路能力措施．电工技术，2003，（12）：17118．
[3]谢毓城，电力变压器手册.机械工业出版社，2003.。
