水幕喷淋头侧喷,水幕喷头
水幕喷淋头的原理是在一定
的工作压力（0.35MPa）下将水呈扇
形帘幕状态均匀喷洒的一种专用设
备，它安装在喷淋环管设定位置上，
喷射出的水幕所形成的扇形锥角为
水幕喷头的喷洒角。
三、水幕喷头技术参数表
型号
LTPZ-M-15-120 LTPZ-M-22-120 LTPZ-M-30-120 LTPZ-M-40-120 LTPZ-M-50-120 LTPZ-M-63-120 LTPZ-M-80-120 LTPZ-M-100-120
流量 （L/min）
15±2 22±2 30±2 40±3 50±3 63±4 80±4 100±6
洒水角（0）
接管螺纹 RP（in）
90
120
1/2
160
3/4
180
外形尺寸 D×L（mm）
26×42
28×42 30×42 32×42 35×45
材质
铝合金 不锈钢 铜镀铬
注：1、工作压力为 0.35Mpa。
பைடு நூலகம்
2、如需方所需喷头与上述参数不同，我方也可设计和生产。
水幕喷淋头（侧喷）
一、型号说明 LTPZ—M-15-120 LTPZ ---------------------------产品型号 M-------------------------------代表水幕 15------------------------------流量（L/min） 120----------------------------洒水角（900、1200、1800 等） 二、水幕喷淋头的原理及型号
喷淋系统中喷头选型那点事儿
1、易熔合金喷头：不怕冻，不怕碰，比玻璃球喷头稍贵；玻璃球喷头：怕冻，怕碰，但其为最普通与常用型，因其自身怕冻怕碰的弱点，因此临街面的玻璃橱窗内的喷头选用易熔合金；寒冷地区地下车库一层、地下车库二层入口30m范围内采用易熔合金喷头；2、直立型喷头：向上喷下垂型喷头：向下喷，也叫吊顶型喷头边墙型喷头：侧喷边墙扩展型喷头：侧喷，由于室内空间距离加大，因此要求喷头流量与扬程也要加大，喷淋泵的流量与扬程会因其加大也可能不受影响，例如以最高处来定压力的喷淋系统选用为扩展型喷头，则喷淋水泵扬程必加大，反之不需要；普通喷头或边墙型喷头最不利点压力要求大概7-10m，扩展型则为20m。
3、温级：易熔合金的温级为72°c，玻璃球喷头温级为68°c，当选用哪种喷头时温级就已经确定，而对于一些特殊场所，温级会有特殊要求，如厨房灶台上部选用玻璃球喷头（温级为93°），厨房其他部位选用玻璃球喷头（温级为79°），热交换站选用玻璃球喷头（温级为79°），其他无特殊温度处选用玻璃球喷头（温级为68°），4、流量系数K值：除扩展型喷头K=115外其他正常喷头为K=80。
5、喷头的选用原则⑴闭式喷头的安装高度，要求满足“使喷头及时受热开放、并使开放喷头的洒水有效覆盖起火范围”的条件。
超过上述高度，喷头将不能及时受热开放，而且喷头开放后的洒水可能达不到覆盖起火范围的预期目的，出现火灾在喷水范围之外蔓延的现象，使系统不能有效发挥控灭火的作用。
⑵不同使用条件下对喷头选型的规定。
实际工程中，由于喷头的选型不当而造成失误的现象比较突出。
不同用途和型号的喷头，分别具有不同的使用条件和安装方式。
喷头的选型、安装方式、方位合理与否，将直接影响喷头的动作时间和布水效果。
当设置场所不设吊顶，且配水管道沿梁下布置时，火灾热气流将在上升至顶板后水平蔓延。
此时只有向上安装直立型喷头，才能使热气流尽早接触和加热喷头热敏元件。
消防水幕喷头原理
消防水幕喷头原理
消防水幕喷头是一种重要的消防设备，广泛应用于建筑物、舞台、水幕电影和其他公共场所。
它的主要功能是通过将水变成幕帘状，消除火焰产生的热量和阻止火势的蔓延。
消防水幕喷头的原理是利用了液体的微粒化原理。
水从水管中流入喷头的空腔中，在喷头的内部有许多特殊设计的小孔，水通过这些小孔喷出来，形成一道水帘。
由于喷头孔的设计，水流形成密集的小液滴，落到空气中形成水幕。
水幕的形成可以吸收大量的热量并将水蒸汽排出，从而有效地扑灭火灾。
同时，水幕可以阻隔空气的流动，防止火灾的蔓延。
在使用消防水幕喷头时，一般需要使用高压水泵将水压力提高，以保证喷头输出的水流量和压力足够。
总之，消防水幕喷头是一种非常实用的消防设备，它的使用可以有效地控制火势，保证人们的生命安全和财产安全。

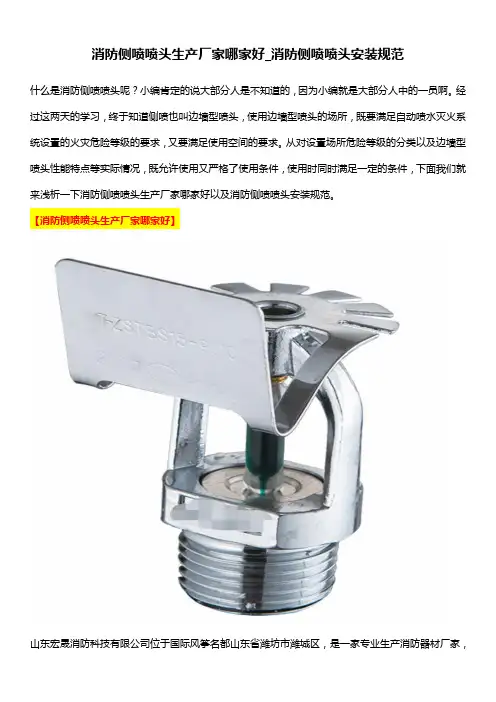

消防侧喷喷头生产厂家哪家好_消防侧喷喷头安装规范
消防侧喷喷头生产厂家哪家好_消防侧喷喷头安装规范什么是消防侧喷喷头呢？小编肯定的说大部分人是不知道的，因为小编就是大部分人中的一员啊。
经过这两天的学习，终于知道侧喷也叫边墙型喷头，使用边墙型喷头的场所，既要满足自动喷水灭火系统设置的火灾危险等级的要求，又要满足使用空间的要求。
从对设置场所危险等级的分类以及边墙型喷头性能特点等实际情况，既允许使用又严格了使用条件，使用时同时满足一定的条件，下面我们就来浅析一下消防侧喷喷头生产厂家哪家好以及消防侧喷喷头安装规范。
【消防侧喷喷头生产厂家哪家好】山东宏晟消防科技有限公司位于国际风筝名都山东省潍坊市潍城区，是一家专业生产消防器材厂家，主要生产经营产品：室内消火栓、室外消火栓、水泵接合器、水带、消防箱、枪扣、洒水喷头、灭火器、灭火器箱、应急照明、报警阀、沟槽阀门管件及其他消防器材等。
产品资质齐全、质量保证。
我公司自成立以来，坚持执行“质量、用户至上”的方针。
以高品质、服务于客户，愿与您在消防事业上携手合作，共同发展，铸形象，为维护公共安全、建设和谐社会贡献力量。
【消防侧喷喷头安装规范】1各危险等级建筑、构筑物的自动喷水灭火系统，每只标准喷头的保护面积、喷头间距，以及喷头与墙、柱面的间距。
2喷头溅水盘与吊顶、楼板、屋面板的距离，不宜小于7.5厘米，并不宜大于15厘米，当楼板、屋面板为耐火极限等于或大于0.50小时的非燃烧体时，其距离不宜大于30厘米。
注：吊顶型喷头可不受上述距离的限制。
3布置在有坡的屋面板、吊顶下面的喷头应垂直于斜面，其间距按水平投影计算。
当屋面板坡度大于1:3并且在距屋脊75厘米范围内无喷头时，应有屋脊处增设一排喷头。
4喷头溅水盘布置在梁侧附近时喷头与梁边的距离，应按不影响喷洒面积的要求确定。
5在门窗口处设置喷头时，喷头距洞口上表面的距离不应大于15厘米；距墙面的距离不宜小于7.5厘米，并不宜大于15厘米。
仓库的喷头布置喷头溅水盘与其下方被保护物的垂直距离，应符合下列要求：1.距可燃物品的堆垛，不应小于90厘米；2.距难燃物品的堆垛，不应小于45厘米；在可燃物品或难燃物品堆垛之间应设一排喷头，且堆垛边与喷头的垂线水平距离不应小于30厘米。
水幕喷头工作原理是什么
共安实业发展有限公司
水幕喷头工作原理是什么
水幕喷头是消防系统中的一个总要部件之一。
它通常与雨淋报警阀，供水管网和探测报警装置等组成水幕消防系统。
适用于需要用水幕来保护的建筑物。
主要用于窗口，门洞以及防火卷帘门、剧院幕布等冷却保护，也可以起到防火阻隔作用。
水幕喷头工作原理：当火灾发生时，探测报警装置进行报警，并且开启雨淋报警阀向管网系统供水，水流经过喷头的喷嘴时，从半圆形开口处按预定方向喷射出密集颗粒水滴而形成一个水幕用来冷却保护防火卷帘门，剧院幕布等。
也可以起到阻火隔离作用。
水幕系统适用范围
①超过1500个座位的剧院和超过2000个座位的会堂、礼堂的舞台口，以及与舞台相连的侧台、后台的门窗洞口。
②防火卷帘和防火幕的上部。
共安实业发展有限公司
③应设防火墙、防火门等隔断物，而又无法设置的开口部位。
相邻建筑之间的防火间距不能满足要求时，面向相邻建筑物的门、窗、孔洞处以及可燃的屋檐下。
以上是深圳市共安实业发展有限公司的简单介绍，如果你还想了解更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
深圳市共安实业发展有限公司是一家专业从事阀门设计、开发、生产销售、服务为一体，专门研究和生产利用水力自动控制和流量调控方面的高科技节能阀门，主要产品有：弹性座封闸阀，蝶阀，低阻力倒流防止器，水力控制阀，止回阀，多功能水泵控制阀等系列产品，同时还生产不同材质、压力、规格、驱动方式的减压阀、蝶阀、调节阀、闸阀等系列。
我们的产品广泛应用于水力供、排水、水处理、消防、建筑、电力、冶金、造纸、机械、农业等各个领域，行程了全国性的销售服务网络，是阀门行业中家喻户晓的品牌。
水幕喷头简介
ZSTM 型水幕喷头一、产品概述：该喷头是水幕系统的一个组成部件。
主要安装于舞台口、门窗、孔洞口以及檐口用来阻火、隔断火源，也可与防火门、防火卷帘、防火幕布配合使用，通过冷却，以增加其耐火性能，还可单独作为防火分区代替防火分隔设施。
水幕喷头不能用于灭火。
A型水幕喷头的入水口与出水口成一直线，即水幕倾角为0º。
主要用于防火分隔（如：舞台台口、自动扶梯、中庭周边处及建筑物的防火分区等），喷头一般向下布置成3排，且应保证水幕的宽度不小于6m。
B型、C型水幕喷头的入水口与出水口成90º，即水幕倾角为90º，其中B型只有一个出水口，C型有两个出水口。
主要用于冷却防火分隔物（如：门窗、墙、防火门及防火卷帘等），喷头一般直立布置成单排，开口面向冷却对象。
二、产品主要技术参数：产品按GB5135.13-2006《自动喷水灭火系统第13部分：水幕喷头》标准组织生产，通过国家固定灭火系统和耐火构件质量监督检验中心检验。
ESFR 早期抑制快速响应喷头一、产品用途：ESFR喷头即早期抑制快速响应喷头，是响应时间指数RTI≤28±8（m²s）0.5,用于保护高堆垛与高货架仓库的大流量特种洒水喷头。
是一种快速响应火灾、高工作水压及大动量喷水等现代自动洒水喷头技术完美组合的新型喷头，是专门为了对付高架仓库火灾而设计的。
通常用于保护储藏I～Ⅳ类物品、塑料物品和混杂物品的仓库。
ZSTWB型离心式水雾喷头一、产品概述：该喷头是水雾系统的一个重要组成部件。
其喷射的雾状水滴是不连续的、间断水滴，因而具有良好的高压绝缘性能，主要特点为：对油类火灾效果良好，对电气火灾能带电灭火，对火灾扑灭后，复燃性极小。
通常用于扑灭固体火灾、闪点高于60℃的液体火灾以及电气火灾。
如：电厂的发电设备、电缆、发电机组、油浸式电力变压器、油开关及集油坑等。
该喷头工作压力不应低于0.35MPa，可根据灭火要求任意布置。
水幕喷头大全
水幕喷头大全ZSTMB系列单出口型水幕喷头是自动或手动水幕系统的一个组成元件。
是作为防火或分区及局部防护冷却。
一般情况下多与防护卷帘及玻璃幕墙等配合使用，通常安装于自动扶梯和旋转梯穿过的楼板孔口出或舞台口等地方。
特别是液化石油和化工品等储藏等场所进行火灾控制和冷却保护。
二、工作原理ZSTMB系列单出口型水幕喷头由于压力水作用下，将流入的水迅速形成水幕，以一定的速度喷出，按照一定的雾化角均匀喷射在相应的射程范围内，覆盖保护对象外表面上，具有冷却、窒息、乳化、稀释、绝缘等作用，以到达抑制火势和灭火作用。
三、产品特点★限制燃烧速度，减少火灾破坏，减少爆炸危险，促使蒸气稀释和散发。
★仅使用水作为灭火剂，有良好的经济性。
★如果要求扑灭液体火灾，可将清水泡沫引入混合器内。
★能有效的与其它灭火系统配合使用。
四、技术参数型号规格公称压力（MPa）流量(L/min)流量系数(K)雾化角（℃）连接螺纹（R）ZSTMB80.3515845°60°90°120°1/2”3/4”1”ZSTMB1018.510 ZSTMB14.92814.9 ZSTMB173217 ZSTMB21.44021.4 ZSTMB275027 ZSTMA285228ZSTMB407540150°ZSTMB529752ZSTMB8015080ZSTMB115215115ZSTMB-T水幕喷头一、产品结构ZSTMB-T 水幕喷头是开式喷头的一种类型，只有一个出水口。
其喷洒时，入水口轴线与出水口轴线成90°夹角。
材质为钢镀铬。
根据喷射流量和喷射角度的不同要求设有不同的开口大小。
二、产品型号ZS T M B-T公称流量系数同时适用于防火分隔和防护冷却水幕倾角为90°，且只有一个出水口水幕喷头喷头自动喷水灭火设备三、ZSTMB-T水幕喷头外型及尺寸四、技术参数ZSTMB-T 水幕喷头技术参数表喷头型号公称直径 （mm ）流量特性 参数 (K) 喷水 角度 (º) 最小工作 压力 （MPa ） 最大工作压力 （MPa ） 外形尺寸 D ×L （mm ） 连接 螺纹 R 流量公式 （L/min ） ZSTMB-T28.7/180 8 28.7 180 0．05 1．6 28×42 R1/2K:流量系数 P ：喷头工作压力（MPa ） Q:；流量(L/min)ZSTMB-T 43/180 10 43 180 0．05 1．6 28×42 R1/2 ZSTMB-T 56/18012561800．051．628×42R1/2五、特性曲线外 观 形 状外 形 尺 寸1．开箱后检验商标、型号、合格证是否齐全，喷头外观应无加工缺陷和机械损伤现象；2．安装前确认喷头型号与安装部位要求一致；ZSTMC-T水幕喷头一、产品结构ZSTMC-T双口式水幕喷头是开式喷头的一种类型，有两个出水口，其喷洒时，入水口轴线与出水口轴线成90°夹角。
水幕喷头
简介
高速水雾喷头是自动水喷雾灭火系统中的一个重要组成部件，它与供不管网，控制阀门，探测报警器等组成自动水喷雾灭火系统，在扑救固体可燃烧物火灾中，提高了水的灭火效率。同时具有内部不会造成液体火灾的飞溅和电气绝缘高的特点，特别适用于扑救电器设备、可燃烧液体等引起的火灾，保护工厂、商场、仓库、配电室、大型变压器、液化气罐、石油储罐等场所，用来防护冷却，控制火灾和扑灭火灾。
标准喷头（下垂型）ZSTX15/93
快速反应喷头（下垂型）ZSTYX15/57
快速反应喷头（下垂型）ZSTYX15/68
快速反应喷头（下垂型）ZSTYX15/79
快速反应喷头（下垂型）ZSTYX15/93
快速反应喷头（直立型）ZSTYZ/93
快速反应喷头（直立型）ZSTYZ15/57
快速反应喷头（直立型）ZSTYZ15/68
快速反应喷头（直立型）ZSTYZ15/79
标准喷头（直立型）ZSTZ15/57
标准喷头（直立型）ZSTZ15/68
标准喷头(直立型) ZSTZ15/79
标准喷头(直立型) ZSTZ15/93
垂直安装边墙型玻璃球洒水喷头K-ZSTBP15-141℃
垂直安装边墙型玻璃球洒水喷头K-ZSTBP15-57℃
R1/2″
ZSTWB-50-90
0.35
50
90°
26.5
R3/4″
ZSTWB-50-120
0.35
50
120°
26.5
R3/4″
ZSTWB-63-90
0.35
63
90°
33.7
R3/4″
ZSTWB-63-120
0.35
63
120°
消防水幕喷头参数
消防水幕喷头参数
（最新版）
目录
1.消防水幕喷头的分类和性能参数
2.消防水幕喷头的使用要求
3.消防水幕喷头的品牌推荐
正文
一、消防水幕喷头的分类和性能参数
消防水幕喷头是一种消防设备，主要用于防火分隔和冷却保护。
根据喷头的安装方式和喷水形状，可以分为下垂型喷头、吊顶型喷头、直立型喷头、水幕喷头等类型。
其中，下垂型喷头和吊顶型喷头适用于有吊顶的房间，直立型喷头适用于移动物较多、易发生撞击的场所，如水库、桥梁等。
水幕喷头则用于防火分隔和保护建筑物门窗洞口等部位。
消防水幕喷头的参数主要包括喷头口径、流量系数、工作压力等。
喷头口径有 6mm、8mm、10mm、12.7mm、16mm 和 19mm 等不同规格，前三种为小型喷头，后三种为大型喷头。
流量系数则决定了喷头的喷水量，工作压力则决定了喷头的喷水距离和喷水效果。
二、消防水幕喷头的使用要求
消防水幕喷头的使用要求主要包括喷头的布置、安装和保护等方面。
喷头的布置应根据系统的喷水强度、喷头的流量系数和工作压力确定，同一根配水支管上喷头的间距及相邻配水支管的间距应符合规定。
喷头的公称动作温度宜为 68 度，以保证在火灾发生时能及时启动喷水灭火系统。
喷头的安装应牢固可靠，喷头与供水支管的连接应紧密，喷头安装高度和喷水方向应符合设计要求。
同时，喷头的保护应定期进行检查和维护，以保证喷头在火灾发生时能正常工作。
三、消防水幕喷头的品牌推荐
目前市场上有很多消防水幕喷头品牌，其中较为知名的品牌有海湾、西门子、ABB 等。
这些品牌的消防水幕喷头在产品质量、性能参数和售后服务等方面都较为可靠，值得推荐。
消防喷淋上喷头与下喷头的区分
下喷:有吊顶的、车库梁下（带集热罩）上喷：无吊顶的、格栅吊顶。
侧喷：一般用于办公室、居室、立体车库吊顶上高度大于800mm，且有可燃物时，吊顶内设上喷。
吊顶下喷。
侧喷：宾馆、饭店标准间长度大于3m，应侧喷K115.若小于3m，采用K80侧喷。
用于立体车库侧喷，那是异化使用，不属正宗。
图片左边的是上喷喷头,右边是下喷喷头,不能随便更换，因为上喷用于无吊顶的场所，距顶距离为75MM-150MM，顶罩起了部分集热的功能，且约85%的水喷向下方,如果换了右边的，就变成喷向上方了,直接影响到灭火效果.这是不允许的。
一般都不注意，以为可以随便换，其实这是很关键的ZSTX15—68度下垂喷头68℃, K=80 ZG1/2”ZSTP15/68普通喷头68℃, K=80 ZG1/2ZSTZ15—68度直立喷头68℃， K=80 ZG1/2还有:ZSTB15/68 边墙喷头68℃， K=80 ZG1/2开式喷头是指下带热敏元件的喷头。
这种喷头无感温元件也无密封组件,喷水动作由阀门控制。
工程上常用的开式喷头有开启式、水幕式及喷雾式三种。
(1）开启式洒水喷头.这种喷头就是无释放机构的洒水喷头,与闭式喷头的区别就在于没有感温元件及密封组件。
它常用于雨淋灭火系统。
按安装形式可分为直立型与下垂型，按结构形式可分为单臂和双臂两种。
(2)水幕喷头。
这种喷头喷出的水呈均匀的水帘状，起阻火、隔火作用.水幕喷头有各种不同的结构形式和安装方法.、(3)喷雾喷头.这种喷头喷出水滴细小，其喷洒水的总面积比一般的洒水喷头大几倍,因吸热面积大,冷却作用强，同时由于水雾受热汽化形成的大量水蒸气对火焰也有窒息作用.喷雾喷头主要用于水雾系统。
中速型多用于对设备整体冷却灭火，而高速型多用于带油设备的冷却灭火。
闭式喷头通过封闭喷水口的感温元件动作而开启自动喷水的喷头.由喷水口、感温元件和溅水盘组成。
是闭式自动嘴水灭大系统的关健部件，起着探测火灾，喷水灭火的重要作用。
消防水幕喷头参数
消防水幕喷头参数1. 引言消防水幕喷头是一种常见的消防设备，可用于灭火、隔离火灾区域以及保护人员和财产的安全。
本文将详细介绍消防水幕喷头的参数，包括工作原理、设计要求、安装位置、喷水性能等方面。
2. 工作原理消防水幕喷头通过将水分散成细小的水滴，形成水幕来隔离火灾区域。
它主要由喷嘴、喷孔、喷头、喷雾板等组成。
当火灾发生时，喷头会自动感应到温度升高，并启动喷水装置。
水从喷孔中喷出，经过喷头的导流作用，形成一个水幕，将火源和周围区域隔离开来。
3. 设计要求3.1 喷水性能消防水幕喷头的设计要求主要包括喷雾角度、喷雾半径、喷雾密度等参数。
喷雾角度应根据实际情况确定，一般为30度至60度。
喷雾半径应满足灭火要求，一般为3米至6米。
喷雾密度应足够高，以形成均匀的水幕。
3.2 材料选择消防水幕喷头的主要材料应具有耐腐蚀、耐高温、耐压等特性。
常见的材料包括不锈钢、铜合金等。
3.3 自动感应装置消防水幕喷头应配备自动感应装置，能够及时感应到火灾发生并启动喷水装置。
常见的感应装置包括温度感应器、光感应器等。
3.4 防结冰措施消防水幕喷头在寒冷的环境中容易结冰，影响正常工作。
因此，喷头应采取防结冰措施，如加热装置、防冻液等。
4. 安装位置消防水幕喷头的安装位置应根据实际情况确定，一般应选择在火灾易发区域的上方。
同时，应注意避免喷头受到遮挡，保证喷水的有效性。
5. 喷水性能测试为确保消防水幕喷头的正常工作，需要进行喷水性能测试。
测试内容包括喷雾角度、喷雾半径、喷雾密度等参数的测量。
测试结果应符合设计要求，并记录在消防设备检测报告中。
6. 维护与检修消防水幕喷头的维护与检修是确保其正常工作的关键。
定期检查喷头是否正常，喷孔是否堵塞，喷水性能是否达标。
如发现异常情况，应及时清洗或更换喷头。
7. 总结消防水幕喷头是一种重要的消防设备，能够有效隔离火灾区域，保护人员和财产的安全。
本文详细介绍了消防水幕喷头的参数，包括工作原理、设计要求、安装位置、喷水性能等方面。
