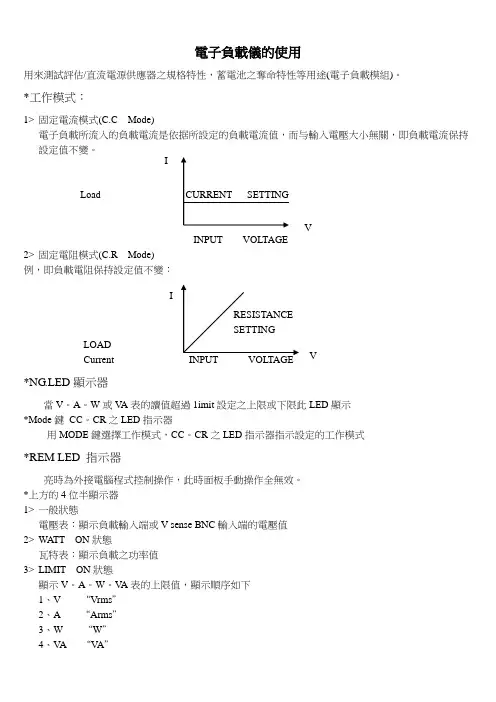

電子負載儀的使用用來測試評估/直流電源供應器之規格特性，蓄電池之奪命特性等用途(電子負載模組)。
*工作模式：1> 固定電流模式(C.C Mode)電子負載所流入的負載電流是依据所設定的負載電流值，而与輸入電壓大小無關，即負載電流保持設定值不變。
LoadINPUT VOLTAGE2> 固定電阻模式(C.R Mode)例，即負載電阻保持設定值不變：LOADCurrent *NG .LED 顯示器當V 。
A 。
W 或V A 表的讀值超過1imit 設定之上限或下限此LED 顯示*Mode 鍵 CC 。
CR 之LED 指示器用MODE 鍵選擇工作模式，CC 。
CR 之LED 指示器指示設定的工作模式*REM LED 指示器亮時為外接電腦程式控制操作，此時面板手動操作全無效。
*上方的4位半顯示器1> 一般狀態電壓表：顯示負載輸入端或V sense BNC 輸入端的電壓值2> WATT ON 狀態瓦特表：顯示負載之功率值3> LIMIT ON 狀態顯示V 。
A 。
W 。
V A 表的上限值，顯示順序如下1、V “Vrms ”2、A “Arms ”3、W “W ”I VV I4、V A “V A”4>于保護狀況產生時過電壓保護時顯示“OVP”5>FREQ ON狀態顯示FREQ BAN Syne三种功能設定其顯示順序如下“1、頻率設定功能下“FREQ”2、波形庫選擇功能下“BAN”3、同步信號選擇功能下“SYNC”*下方的4位半顯示器1>PRESET OFF狀態電流表：顯示實際流入負載內的負載電流2>PRESET ON狀態顯示前面板手動操作之設定值或遙控時之設定值PRES“ON”：顯示CC。
Mode下的固定電流LEVEL A与B設定值“Arms”顯示CC。
Mode下的固定電流LEVEL A与B設定值“Ω”于保護狀況產生時，過“C”過“P”及過“T”時，分別會顯示“OCP”“OPP”及“OTP”3>LIMIT ON狀態電壓表之下限值：“Vrms”電流表之下限值：“Arms”瓦特表之下限值：“W”V A之下限值：“V A”4>REQ ONF：頻率設定功能下：顯示DC-99.9、100-999波形庫選擇功能下：顯示0-10同步信號選擇功能下：顯示“ON”或“OFF”*PRES ON/OFF鍵1>PRES按ON按OFF按ON按OFF按依此類推2>“ON”:預先設定狀況“OFF”:非預先設定狀況，而為實際負載之電壓電流狀況。
电子仪器设备维护操作规程

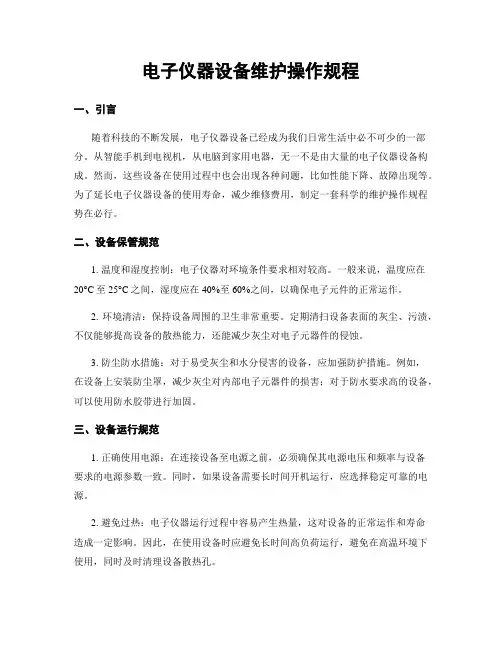

电子仪器设备维护操作规程一、引言随着科技的不断发展，电子仪器设备已经成为我们日常生活中必不可少的一部分。
从智能手机到电视机，从电脑到家用电器，无一不是由大量的电子仪器设备构成。
然而，这些设备在使用过程中也会出现各种问题，比如性能下降、故障出现等。
为了延长电子仪器设备的使用寿命，减少维修费用，制定一套科学的维护操作规程势在必行。
二、设备保管规范1. 温度和湿度控制：电子仪器对环境条件要求相对较高。
一般来说，温度应在20°C至25°C之间，湿度应在40%至60%之间，以确保电子元件的正常运作。
2. 环境清洁：保持设备周围的卫生非常重要。
定期清扫设备表面的灰尘、污渍，不仅能够提高设备的散热能力，还能减少灰尘对电子元器件的侵蚀。
3. 防尘防水措施：对于易受灰尘和水分侵害的设备，应加强防护措施。
例如，在设备上安装防尘罩，减少灰尘对内部电子元器件的损害；对于防水要求高的设备，可以使用防水胶带进行加固。
三、设备运行规范1. 正确使用电源：在连接设备至电源之前，必须确保其电源电压和频率与设备要求的电源参数一致。
同时，如果设备需要长时间开机运行，应选择稳定可靠的电源。
2. 避免过热：电子仪器运行过程中容易产生热量，这对设备的正常运作和寿命造成一定影响。
因此，在使用设备时应避免长时间高负荷运行，避免在高温环境下使用，同时及时清理设备散热孔。
3. 避免震动和冲击：震动和冲击对电子仪器设备的敏感元器件会造成损害。
因此，在使用设备时应避免频繁移动、碰撞，尽量保持设备的稳定状态。
四、设备存储规范1. 防静电措施：静电是电子仪器设备的天敌之一，可能对元器件造成永久性的损坏。
存放电子仪器设备时，应尽量选择防静电台或使用防静电包装。
2. 避免潮湿环境：存放设备的环境应干燥通风，远离水源和潮湿场所。
尽量不要将设备长时间存放在高湿度环境中，以免导致设备受潮。
3. 定期检查：即使是存放的设备，也需要定期检查，确保存储条件良好。
电子负载仪参数设置与调用
电子负载仪参数设置与调用首先，HT3150电子负载仪的参数设置可以通过控制面板进行，也可以通过电脑上的软件进行设置。
以下是一些常见的参数设置：1. 负载电流（Current）：用于设置负载的电流大小，单位为安培（A）。
2. 负载电压（Voltage）：用于设置负载的电压大小，单位为伏特（V）。
3. 负载功率（Power）：用于设置负载的功率大小，单位为瓦特（W）。
4. 负载电阻（Resistance）：用于设置负载的电阻大小，单位为欧姆（Ω）。
5. 工作模式（Operate）：用于选择负载工作的模式，可以选择常规负载、电流负载、恒阻负载等不同模式。
以上参数可以根据具体测试需求进行设置，比如在电池测试中，可以设置电流和电压，以模拟充放电状态；在电源测试中，可以设置功率和电阻，以模拟负载情况。
除了参数设置，HT3150还具有一些调用功能，可以实现测试的自动化和数据记录。
以下是一些常见的调用功能：1.远程控制：通过与电脑的连接，可以通过电脑上的软件对HT3150进行远程控制，实现自动化测试。
2.数据记录：HT3150可以将测试过程中的数据记录下来，包括电压、电流、功率等参数，用户可以通过查看记录的数据来分析测试结果。
3.扫描模式：可以通过扫描模式进行连续测试，设置开始和结束范围后，HT3150会自动在此范围内变化参数进行测试，例如从10V逐渐变化到20V进行连续测试。
在使用HT3150电子负载仪进行参数设置和调用时，需要根据具体测试需求进行选择。
在设置参数时，要根据被测设备的规格要求和测试目标来合理选择电流、电压、功率和电阻的数值。
在调用功能时，可以根据测试的自动化程度和数据处理需求来选择远程控制、数据记录和扫描模式等功能。
综上所述，HT3150电子负载仪具有丰富的参数设置和调用功能，可以满足不同测试需求的要求，用户可以根据实际情况进行设置和调用，以获取准确的测试结果。
大功率直流电子负载安全操作及保养规程
大功率直流电子负载安全操作及保养规程背景大功率直流电子负载（以下简称电负载）用于模拟负载条件，测试各种直流电源、逆变器、电池等电源设备的性能。
在实验室、工厂、生产线等场合广泛应用。
电负载是实验室中常见的电子仪器和设备之一，使用频繁，但很多人对电负载的安全操作和保养知识了解不足，导致使用中存在潜在危险。
安全操作规程环境安全电负载应在安全、干燥、通风良好的环境下使用。
不得在有湿气、液体或易燃、易爆等环境中使用。
电负载应放置在坚硬、平整的工作台面或货架上，以确保稳定和安全。
设备连接在连接电负载前，先关闭直流电源，并检查直流电源端口的输出电压和极性是否正确。
电负载的接收端口应正确连接，符合电源的电压、电流、功率等要求。
在连接电源时，应确保连接牢固，防止接触不良、短路等现象。
工作参数设置在使用电负载时，应根据需要设置负载参数，例如电流、电压、功率、时间等。
应在使用前了解产品使用说明书，了解产品的工作最大电流、电压等参数。
不能超过工作参数，否则会导致电负载的损坏或事故发生。
工作状态在使用电负载时，应及时关闭电源，并且确保设备冷却后再进行检查和调整。
在使用过程中，应不断观察设备情况，发生异常应及时报修或寻求技术支持。
紧急情况在电负载使用过程中，如果出现异常情况，例如冒烟、闪烁等，应及时关闭直流电源，并采取应急措施，以防止事故发生。
保养规程周期清洁为保证设备的正常工作和延长使用寿命，应定期清洁电负载。
使用软毛刷或吸尘器将灰尘和杂质清除干净，特别是风扇通道等部位要经常清洁，以确保设备的正常散热。
外壳检查每次使用电负载时，应仔细检查设备外壳是否有裂纹、变形或散落的部件。
如有问题，应及时通知供应商或厂家。
冷却风扇为了保证电子负载的正常散热和工作，风扇是必不可少的。
在使用过程中，应保证设备风扇畅通，并经常进行检查和保养，以确保电负载正常散热。
维护保养在电负载使用过程中，应定期对设备进行检查和维护保养，确定设备所有零部件的状态如何。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3150 电子负载仪的使用及维护规范
1．目的
规范电子负载的使用及维护，使工具仪器保持就佳工作状态。
2．适用范围
厂区所有电子负载工具仪器及附属设备。
3．引用文件
TYT-COP-760测试和监视程序。
4．职责
4．1使用部门：负责电子负载的日常维护和定期送外校验
4．2工程部ME组：负责电子负载仪器维修和鉴定。
5．仪器用途
用以测量产品的功耗和负载能力。
6．操作程序
6．1开机：按下面面板开关上的电源开关，预热10分钟。
6．2定电流操作：I-SET键，通过数字键或旋扭输入一个电流值，按ENTER键确认。
6．3定功率操作：P-SET，通过数字键或旋钮输入一个功率值，按ENTER键确认。
6．4定电阻操作：按R-SET，通过数字键或旋钮输入一个电阻值，按ENTER键确认。
6．5定电压操作：按V-SET，通过数字键或旋钮输入一个电压值，按ENTER键确认。
6．6IN ON/OFF输入设定：
6.6.1 按ON/OFF键改变负载的输入状态，按一次，面板上显示ON，则表示负载处于输入状态。
6.61.再按ON/OFF键，面板上显示0FF，则表示负载处于关闭状态。
6.6.2再按ON/OFF键，面板上显示OFF，则表示负载处于关闭状态。
6.7 电池放电测试
6.7.1按ON/OFF键，使负载的输入状态关闭，连接好待测电池。
6.7.2按I-SET键设定电池的放电电流，按ENTER键确认。
6.7.3按Shift+battery，设关断电压，ENTER放电。
6.7.4再按Shift+battery退出电池测试，测试中按上下键观察电池的电压.，电流，功率，放电容量。
6.8自动测试：
A．按shift+menu进入菜单，VFD显示CONFIG。
再按▼键移动LIS所需要的最大T SET 项，按enter进入到下菜单，VFD显示MODE SET。
按▼见移动EDIT TEST FILE，按enter 开始编自动测试文件，此时VFV显示MAX CURR。
=20A，设置所需要的最大电流，按enter 确认。
B．VFD显示MAX VOLT。
=120V，设置所需要的最大电压，按enter确认。
VFD显示MAX POWER。
=200W，设置所需要的最大功率，按enter确认。
C．VFD显示TEST COUNT=2，设置所需要的测试步数，最多可以设置20步，按enter确认。
D．设置当前程序的模式，按▲，▼选择定电压。
定电流。
定功率。
定电阻模式，按enter 确认。
enter确认。
E．VFD显示SET1=20A，设置当前程序的电流值，按enter确认。
F．设置当前程序是否短路，按▲，▼选择SHORT ON。
SHORT OFF模式，按enter确认。
G．设置当前程序需要测试的值，按▲，▼选择读电流，读电压，读功率模式，按enter确认。
H．VFD显示MINI=120V，设置测试值的下线，按enter确认。
I．VFD显示MAXI=120V，设置测试值的上线，按enter确认。
J．VFD显示DELAY1=1.0S，测试延时时间，按enter确认。
K．重复5-11步设定其它条件
M．VFD显示STORE TEST FILE，要求编好的文件保存到EEPROM中，按1键保存到第一组区域中，再按ENTER确认（最多可以保存8组测试文件）
6.8.2取出文件：
A．按shift+menu，VFD显示CONFIG，按▼键到LIST SET项。
B．按enter进入下一菜单，VFD显示MODE SET，按▼键到CALL TEST FILE项
C．按enter回调原先编好的测试文件。
6.8.3开始自动测试
A．按shift+I-Set键进入自动测试功能，VFD显示当前测试文件的文件名。
B．按enter可以观测当前的负载实际电压，电流值和当前的测试步数
C．按shift+trigger可以自动测试
D．自动测试完成后，蜂鸣会提示，VFD显示测试结果，通过则显示PASS，否则FAULT，▲，▼键可以观察每一步的测试值和测试结果。
E．按ESC可退出自动测试功能，
7．注意事项
7.1检查负载的电压设置是否和供电电压相匹配，保险丝是否坏
8．基本点检方法及保养
8.1打开电源，检查面板显示数值及工作状态指示灯是否正常；
8.2仪器应定期进行外校。
校验周期为一年。
9．相关记录：
9.1工具仪器日常保养记录表FM-FD-15
9.2工具仪器定期保养记录表FM-ED-16。
