教科版九年级物理测试卷：第八章 电磁相互作用及应用(附详细答案)
第八章电磁相互作用及应用
第Ⅰ卷选择题(共36分)
一、选择题(每小题3分，共36分)
1．法拉第发现的电磁感应现象，是物理学史上的一个伟大发现，它使人类从蒸汽机时代步入了电气化时代，下列设备中，根据电磁感应原理制成的是(B)
A．汽油机B．发电机
C．电动机D．电熨斗
2．发电机的工作原理是(B)
A．电流的热效应
B．电磁感应现象
C．电流周围存在磁场
D．磁场对通电导体有力的作用
3．下列有关电和磁的说法正确的是(B)
A．安培发现了电磁感应现象
B．奥斯特发现了电流的磁效应
C．法拉第发现了通电导体在磁场中受力的作用
D．磁体周围的磁场既看不见也摸不着，所以它是不存在的
4．如图所示的四个图中的装置可以用来演示物理现象，则下列表述正确的是(C)
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
5．关于磁与电的知识，以下说法不正确的是(C)
A．动圈式话筒是利用电磁感应现象制成的
B．电动机是利用通电线圈在磁场中受力而转动的原理工作的
C．发电机是利用电磁感应现象制成，工作时将电能转化为机械能
D．奥斯特实验表明通电导体周围存在磁场
6．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，不会产生感应电流的是(C)
7．对于交流电，下列说法中正确的是(C)
A．线圈转动一周，电流方向改变一次，大小改变两次
B．线圈转动一周，电流方向改变两次，大小改变两次
C．线圈转动一周，电流方向改变两次，大小随时间改变
D．线圈转动一周，电流方向改变四次，大小随时间改变
8．如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。
当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是(D)
,A),B)
,C),D)
9．如图所示为“什么情况下磁可以生电”的探究过程，以下说法正确的是
(C)
A．让导线在磁场中静止，蹄形磁铁的磁性越强，电流表指针偏转角度越大B．用匝数较多的线圈代替单根导线，且使线圈在磁场中静止，这时电流表指针偏转角度大些
C．蹄形磁铁固定不动，使导线沿水平方向运动时，电流表指针会发生偏转D．蹄形磁铁固定不动，使导线沿竖直方向运动时，电流表指针会发生偏转10．下列四幅图中，能反映出发电机工作原理的是(A)
A B
C D
11．如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来，关于这一现象的说法，正确的是(B)
A．此现象说明磁可以生电
B．导体ab运动方向与电流方向和磁场方向有关
C．发电机是利用这一现象来工作的
D．在该现象中，机械能转化为电能
12．对甲、乙两图所示的实验，下列说法正确的是(B)
甲乙
A．甲实验可以研究电动机的工作原理
B．乙实验可以研究通电导体在磁场中受力情况
C．甲实验的过程中，电能转化为机械能
D．乙实验的过程中，机械能转化为电能
第Ⅱ卷非选择题(共64分)
二、填空题(每空3分，共42分)
13．发电机和电动机的相继问世，使人类大规模用电成为现实，发电机是根据__电磁感应__原理制成的；电动机是根据__通电导体在磁场中受磁场力作用而运动__原理制成的。
14．如图所示为小华同学探究“让线圈转起来”的实验装置图，要改变线圈转动方向，可采用改变__磁场方向__或__电流方向__的方法。
15．如图为电动机和发电机模型，其中图__甲__(选填“甲”或“乙”)为电动机模型，电动机工作时，能够使线圈平稳，连续不停地转动下去是靠__换向器__实现的。
甲乙
16．有一种环保型手电筒，筒内没有电池。
使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间穿过线圈来回运动，灯泡就能发光。
这种手电筒能发电的依据是__电磁感应__原理。
要使灯泡亮度增大，可采用的方法是
__加快摇晃(或增加线圈匝数或更换磁性更强的永磁体)__(写出一种即可)。
17．如图所示，把一条长约10m的导线两端连在灵敏电流计的两个接线柱上，形成闭合电路，有两个同学迅速摇动这条导线，这两个同学沿__东西__(选填“东西”或“南北”)方向站立时，电流计指针更容易偏转，应用该原理制成了__发电__机。
18．如图所示的实验装置，是用来研究__磁场对通电导线的作用__(选填“电流磁效应”“电磁感应现象”或“磁场对通电导线的作用”)的。
实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab向__左__运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向__左__运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换，则会观察到导线ab向__右__运动。
(后三空均填“左”或“右”)
三、实验探究题(每空2分，共22分)
19．如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在蹄形磁铁的磁场中。
(1)让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与__导体运动(切割磁感线)方向__有关。
(2)让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大。
说明感应电流的大小与__导体运动(切割磁感线)的速度__有关。
(3)让导体棒ab沿竖直方向上下运动时，电路中__无__(选填“有”或“无”)感应电流产生。
(4)下列电器中，应用电磁感应原理制成的是__C__。
A．电铃B．电风扇
C．动圈式话筒D．动圈式扬声器
20.发电机是如何发电的呢？同学们用如图所示的装置进行探究。
(1)当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中__无__(选填“有”或“无”)电流产生。
(2)小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。
为验证猜想，他们继续探究，并把观察到的现象记录如下：
__正确__(
“错误”)的，比较第2、3次实验现象发现，产生的电流的方向跟__导体的运动方向__有关；比较第3、6次实验现象发现，产生的电流的方向还跟__磁场方向__有关。
(3)在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在__磁场__中做__切割磁感线__运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家__法拉第__发现。

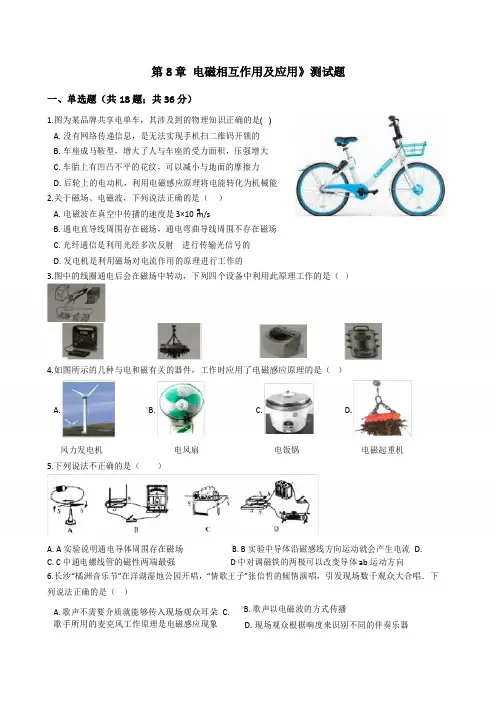

2019-2020学年教科版九年级物理上册第8章《 电磁相互作用及应用》单元测试题及答案
第8 章电磁相互作用及应用》测试题一、单选题（共18题；共36分）1.图为某品牌共享电单车，其涉及到的物理知识正确的是( )A.没有网络传递信息，是无法实现手机扫二维码开锁的B.车座成马鞍型，增大了人与车座的受力面积，压强增大C.车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D.后轮上的电动机，利用电磁感应原理将电能转化为机械能2.关于磁场、电磁波，下列说法正确的是（）A.电磁波在真空中传播的速度是3×10m/sB.通电直导线周围存在磁场，通电弯曲导线周围不存在磁场C.光纤通信是利用光经多次反射进行传输光信号的D.发电机是利用磁场对电流作用的原理进行工作的3.图中的线圈通电后会在磁场中转动，下列四个设备中利用此原理工作的是（）A.手摇充电器B.电磁起重机C.洗衣机D.电蒸锅4.如图所示的几种与电和磁有关的器件，工作时应用了电磁感应原理的是（）A. B. C. D.风力发电机电风扇电饭锅电磁起重机5.下列说法不正确的是（）A.A实验说明通电导体周围存在磁场C.C中通电螺线管的磁性两端最强B.B实验中导体沿磁感线方向运动就会产生电流D. D中对调磁铁的两极可以改变导体ab 运动方向6.长沙“橘洲音乐节”在洋湖湿地公园开唱，“情歌王子”张信哲的倾情演唱，引发现场数千观众大合唱．下列说法正确的是（）A.歌声不需要介质就能够传入现场观众耳朵C.歌手所用的麦克风工作原理是电磁感应现象B.歌声以电磁波的方式传播D. 现场观众根据响度来识别不同的伴奏乐器57.如图是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光．图中与这一过程 的工作原理相同的是（）A. 导体在磁场中左右运动时，电流表指针偏转B. 验电器可以显示物体是否带电C. 不同的电磁铁下吸引的小铁钉数目不同D. 通电导体在磁场中受力运动8.电磁铁在下列装置中应用不正确的是（ ）A. 电话的听筒中应用了电磁铁 C. 电磁继电器中应用了电磁铁B. 电话的话筒中应用了电磁铁 D. 电铃的工作中应用了电磁铁9.如图所示，下列各种电路设备中，利用电磁感应原理工作的是（）A.B. C. D.10.下列四幅图中能说明电动机工作原理的是A. B. C. D.11.关于物理知识在生活中的应用，下列说法中错误的是（ ） A. 拍打干净衣服上的灰尘利用了惯性B. 茶壶利用了连通器的原理C. 电饭锅工作利用了电流的热效应D.电动机是根据电磁感应现象制成的12.关于干电池，下列说法中正确的是（）A.有的干电池提供直流电，有的干电池提供交流电B.干电池是把电能转化为化学能的装置C.常用的1号、2号、5号、7号干电池的电压随号数的增大而增大D.多数干电池中有汞．镉等重金属元素，随便丢弃会污染环境，所以废干电池应该集中分类处理13.如图所示，列车工作需用大功率电动机提供动力、列车到站前停止供电，电动机线圈随车轮转动，转变为发电机发电，此过程中车速从200km/h减到90km/h，在90km/h以下进行机械刹车，下列说法正确的是（）A.减速发电过程中是应用通电导体在磁场中受力的原理B.机械刹车过程是机械能转化为内能C.进站前停止供电，列车仍能继续前行是由于受到惯性力的作用D.加速行驶过程是由电动机应用了电磁感应原理14.2016年“518”海交会上展出一种“自生电”环保型手电筒，如图所示，它的灯泡是个发光二极管（LED），只要把手电筒来回摇晃，就能自己生电供灯泡发光，而且光线经过凸透镜后形成平行光束，下列说法中正确的是（）A.手电筒使用凸透镜是为了发散光线C.手电筒“自生电”利用了电流的磁效应B.发光二极管（LED）的材料是半导体D. “自生电”的过程把化学能转化为电能15.科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第经过十年坚持不懈的努力，发现了电磁感应现象，从而发明了发电机，图中能表明这一现象的实验是（）A. B. C. D.16.电动机是一种高效率、低污染的动力设备．图所示的四幅实验装置图中，对电动机的发明有直接影响的是（）A. B. C. D.17.下列实验现象所揭示的物理原理或规律与对应的技术应用不正确的是（）A.飞机B.内燃机C.电磁起重机D.电动机18.小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放入磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置、不能持续转动．为使线圈持续转动，下列措施中可行的是（）A.换用电压更大的电源B.换用磁性更强的磁体C.重新制作匝数更多的线圈，将线圈两端的漆全部刮去D.在线圈的一端重抹油漆，干后在适当位置刮去半圈二、填空题（共10题；共23分）19.如图所示是一种手压式电筒，只要将它的手柄来回按压，使里面的机械装置带动微型发电机发电，它的灯泡随之发光，这种手电筒是利用________现象制成的，其发电过程将________能转化成电能。

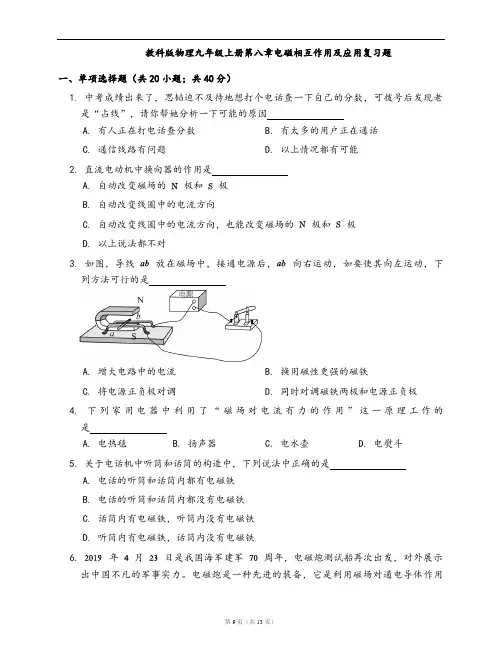

教科版物理九年级上册同步检测第八章电磁相互作用及应用复习题(word版,含答案解析)
教科版物理九年级上册第八章电磁相互作用及应用复习题一、单项选择题（共20小题；共40分）1. 中考成绩出来了，思韬迫不及待地想打个电话查一下自己的分数，可拨号后发现老是“占线”，请你帮她分析一下可能的原因A. 有人正在打电话查分数B. 有太多的用户正在通话C. 通信线路有问题D. 以上情况都有可能2. 直流电动机中换向器的作用是A. 自动改变磁场的极和极B. 自动改变线圈中的电流方向C. 自动改变线圈中的电流方向，也能改变磁场的极和极D. 以上说法都不对3. 如图，导线放在磁场中，接通电源后，向右运动，如要使其向左运动，下列方法可行的是A. 增大电路中的电流B. 换用磁性更强的磁铁C. 将电源正负极对调D. 同时对调磁铁两极和电源正负极4. 下列家用电器中利用了“磁场对电流有力的作用”这一原理工作的是A. 电热毯B. 扬声器C. 电水壶D. 电熨斗5. 关于电话机中听筒和话筒的构造中，下列说法中正确的是A. 电话的听筒和话筒内都有电磁铁B. 电话的听筒和话筒内都没有电磁铁C. 话筒内有电磁铁，听筒内没有电磁铁D. 听筒内有电磁铁，话筒内没有电磁铁6. 年月日是我国海军建军周年，电磁炮测试船再次出发，对外展示出中国不凡的军事实力。
电磁炮是一种先进的装备，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等特点。
以下选项中与电磁炮的工作原理相同的是A. B.C. D.7. 动圈式话筒的结构如图所示，它工作时：①线圈运动能产生随着声音的变化而变化的电流；②与膜片相连的线圈随之一起振动；③人唱歌或说话产生的声音使膜片振动；④变化的电流经过放大后，由扬声器还原为声音。
关于它的原理，排序正确的是A. ①②③④B. ②①④③C. ③①④②D. ③②①④8. 赤道附近的某地，地磁场的方向为水平方向，小明把安装有灵敏电流计的闭合电路中的一部分导体棒（与竖直方向固定的导轨接触良好）以相同的速度做以下选项中的运动，其中，灵敏电流计指针发生偏转最明显的操作是A.导体向上运动B.导体向南运动C.导体向下运动D.导体向西运动9. 下列几个验证性小实验，错误的是A. 把玻璃片放在沸水的上方，发现玻璃片上出现一层小水珠，说明气体可以液化B. 用笔尖顶在质地均匀的方形薄板两条对角线交点处，发现薄板水平平衡，说明外形规则的物体的重心在它的几何中心上C. 将小电动机接入电路中，发现电动机转动，说明机械能可以转化为电能D. 通电螺丝管插入铁芯后吸引的大头针数量增多，说明通电螺丝管插入铁芯后磁性增强10. 在探究“感应电流产生条件”的实验中，将导体水平置于蹄形磁铁的磁场中，如图所示。

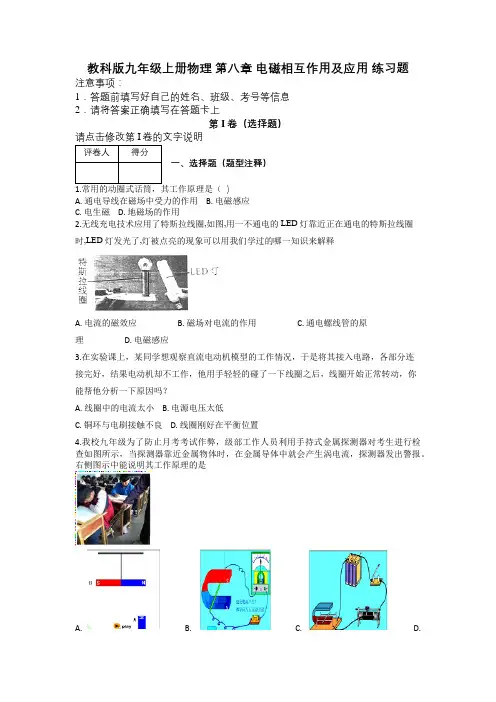

教科版九年级上册物理 第八章 电磁相互作用及应用 练习题及解析
教科版九年级上册物理第八章电磁相互作用及应用练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释））A. 通电导线在磁场中受力的作用B. 电磁感应C. 电生磁D. 地磁场的作用2.无线充电技术应用了特斯拉线圈,如图,用一不通电的LED灯靠近正在通电的特斯拉线圈时,LED灯发光了,灯被点亮的现象可以用我们学过的哪一知识来解释A. 电流的磁效应B. 磁场对电流的作用C. 通电螺线管的原理 D. 电磁感应3.在实验课上，某同学想观察直流电动机模型的工作情况，于是将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻的碰了一下线圈之后，线圈开始正常转动，你能帮他分析一下原因吗？A. 线圈中的电流太小B. 电源电压太低C. 铜环与电刷接触不良D. 线圈刚好在平衡位置4.我校九年级为了防止月考考试作弊，级部工作人员利用手持式金属探测器对考生进行检查如图所示，当探测器靠近金属物体时，在金属导体中就会产生涡电流，探测器发出警报。
右侧图示中能说明其工作原理的是A. B. C. D.5.把一台手摇发电机跟灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。
关于手摇发电机发电过程，下列说法正确的是A．发电机是将重力势能转变电能的装置B．匀速摇动转轮，灯光的亮度不变C．转轮转速越快灯光亮度越暗D．转轮在一个周期内电流方向改变两次6.如图甲所示，是一个POS刷卡机。
只要将带有磁条的信用卡刷过，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。
如图乙中能反映POS刷卡机读出信息原理的是A. B.C. D.7.关于产生感应电流的条件，下面哪一句话是正确的（）A. 导体在磁场中做相对于磁场的运动，导体中会产生感应电流B. 当闭合电路中的部分导体做切割磁感线的运动时，导体中就产生感应电流C. 当闭合电路的一部分导体在磁场中做相对于磁场的运动，导体中会产生感应电流D. 当闭合电路的一部分导体在磁场中做平行于磁感线的运动时，导体中就产生感应电流8.电动机的工作原理是（）A. 电磁感应B. 电流周围存在磁场C. 磁场对通电导线的作用D. 同名磁极互相排斥9.下列关于电磁现象的说法中，正确的是（）A. 玩具电动车的电动机是利用电磁感应现象工作的B. 通电导体在磁场中受力方向只与电流的方向有关C. 闭合电路的部分导体在磁场中运动时，就会产生感应电流D. 发电机工作时，将机械能转化为电能第II卷（非选择题）二、实验题分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，蹄形磁体放在线圈周围．（1）直流电动机的工作原理是利用________有力的作用．（2）按他们这种方法刮漆，线圈在刚转过平衡位置时________（选填“自动改变线圈中的电流方向”或“切断线圈中的电流”），目的是使线圈能够持续转动．（3）可以通过改变电流（或磁场）方向，________（填一种方法）．（4）如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并三、填空题P放置在一水平放置条形磁铁的正上方，若导线受到磁铁给它的作用力的方向竖直向下，则导线中电流的方向是垂直纸面________（选填：“向外”或“向内”）；现将该导线稍微向右平移一段距离，如图（b）所示，则这根导线受到磁铁对它的作用力的方向为________（选填：“右下方”、“右上方”、“左下方”或“左上方”）。

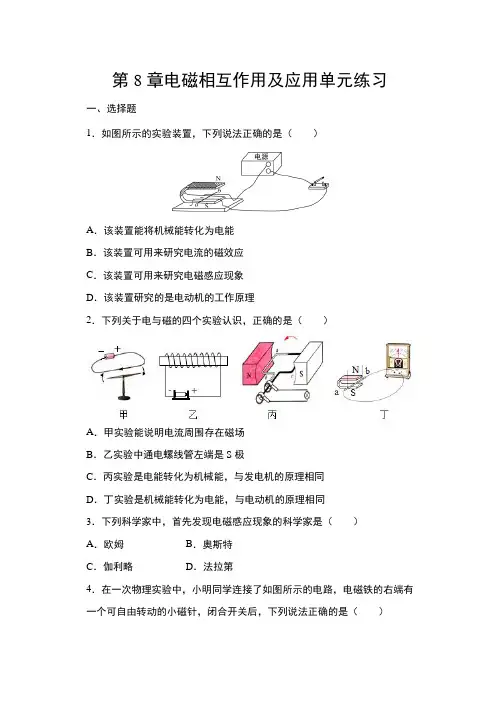

第8章电磁相互作用及应用单元练习 2021-2022学年教科版物理九年级上册(word版 含答案)
第8章电磁相互作用及应用单元练习一、选择题1．如图所示的实验装置，下列说法正确的是（）A．该装置能将机械能转化为电能B．该装置可用来研究电流的磁效应C．该装置可用来研究电磁感应现象D．该装置研究的是电动机的工作原理2．下列关于电与磁的四个实验认识，正确的是（）A．甲实验能说明电流周围存在磁场B．乙实验中通电螺线管左端是S极C．丙实验是电能转化为机械能，与发电机的原理相同D．丁实验是机械能转化为电能，与电动机的原理相同3．下列科学家中，首先发现电磁感应现象的科学家是（）A．欧姆B．奥斯特C．伽利略D．法拉第4．在一次物理实验中，小明同学连接了如图所示的电路，电磁铁的右端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的右端为N极B．利用这一现象所揭示的原理可制成的设备是发电机C．小磁针N极向右旋转90°D．当滑动变阻器滑片向上端移动时，电磁铁磁性会变弱5．下列有关电与磁的说法正确的是（）A．磁感线是用来形象描述磁场的，是真实存在的B．电流的周围存在着磁场C．同种电荷一定相互排斥，同名磁极可以相互吸引D．电风扇的工作原理是电磁感应6．在学习了“电与磁”的知识后，小明制作了如图所示的“小发明”。
闭合两开关后，电动机都能转动，小灯泡发光。
下列有关该“小发明”的说法正确的是（）A．对调电源正、负极，小灯泡将不发光B．乙电动机是利用通电线圈在磁场中受力转动原理C．乙电动机与发电机工作原理相同D．甲电动机是利用电磁感应原理工作的7．如图所示，将甲、乙两个微型电机的转轴对接并固定在一起，闭合开关后两电机一起转动，小灯泡发光。
下列说法中正确的是（）A．甲是电动机，将电能转化为机械能B．乙是发电机，将机械能转化为电能C．该过程中能量转化是：电能→机械能→电能→内能和光能D．如果将灯泡两端的导线改接到蓄电池对应的两极，可制成“永动机”8．校园广播播放的音乐声通过教室里的音箱传出。
扬声器（音箱）是音响设备中的一个器件。
教科版九年级上册物理 第八章 电磁相互作用及应用 章节测试-word
教科版九年级上册物理第八章电磁相互作用及应用章节测试一、单选题1.POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．图中能反映POS刷卡机读出信息原理的是（）A. B. C. D.2.（2019•邵阳）下列四个实验，能说明发电机原理的是（）A. B. C. D.3.如图所示，对下列甲、乙、丙、丁四幅图解释合理的是（）A. 甲：磁场能产生电流B. 乙：闭合开关，小磁针N极向右偏转C. 丙：这个装置的实验原理，应用于制造电动机D. 丁：电流相同时，线圈的匝数越多，电磁铁磁性越强4.关于图所示的四个实验的说法，其中正确的是A. 图是研究电动机工作原理的实验装置B. 图是探究电磁感应现象的实验装置C. 图是探究电磁铁磁性强弱的实验装置D. 图实验说明通电导体周围存在磁场5.几位同学课后讨论直流电动机时，有下面几种说法，你认为不正确的是（）A. 直流电动机将电能主要转化为机械能B. 直流电动机的电源是直流电，线圈中的电流方向是不变的C. 直流电动机中的换向器是由彼此绝缘的两个金属半环制成的D. 直流电动机的优点是容易改变转动方向，可以连续调节转动速度6.如图所示，同一条形磁铁，从静止开始由同一高度下落，分别穿过闭合的塑料线圈甲、断开的塑料线圈乙、闭合的金属线圈丙、断开的金属线圈丁，则它穿过哪个线圈后落地时的动能最小？（所有线圈均有电阻，不计空气阻力）（）A. 线圈甲B. 线圈乙C. 线圈丙D. 线圈丁7.如图所示，在下列有关电与磁实验的装置图中，能应用于电动机的原理的是（）A. B.C. D.8.下列设备中，利用电磁感应原理工作的是（）A. 发电机B. 电风扇C. 电热饮水机D. 白炽灯9.下列说法正确的是（）A. 具有磁性的物体能吸引铜、铝等物质B. 电动机是利用电磁感应原理工作的C. 发电机是将电能转化为机械能的装置D. 电磁铁磁性的强弱可以通过调节电流的大小来控制10.操场上挂着的扬声器是一种把电信号转化成声信号的装置，其结构如图所示，当线圈中通过电流时，它就会在永久磁体的作用下运动，由于通过线圈的电流方向是不断变化的，线圈就会来回振动，带动锥形纸盆也来回振动发出声音。

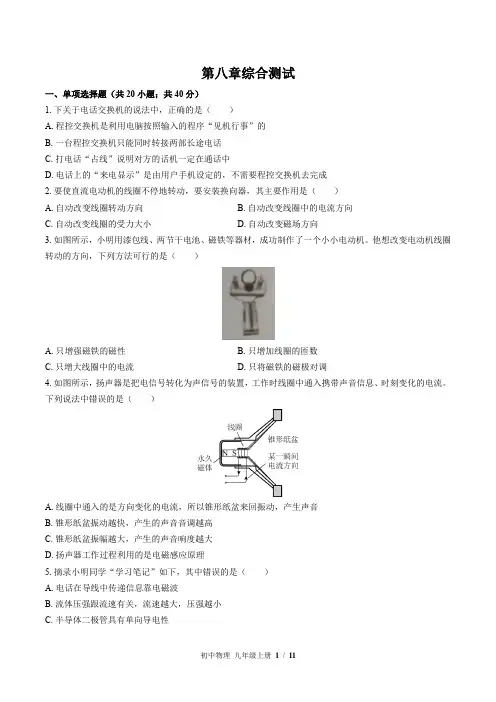

(教科版)初中物理九年级上册：第八章 电磁相互作用及应用 单元测试(含答案)
