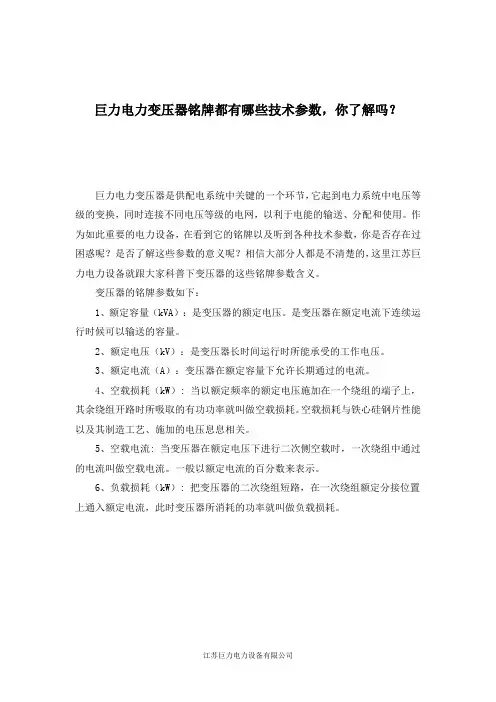

巨力电力变压器铭牌都有哪些技术参数,你了解吗?

巨力电力变压器铭牌都有哪些技术参数,你了解吗?

巨力电力变压器铭牌都有哪些技术参数,你了解吗?巨力电力变压器是供配电系统中关键的一个环节,它起到电力系统中电压等级的变换,同时连接不同电压等级的电网,以利于电能的输送、分配和使用。

作为如此重要的电力设备,在看到它的铭牌以及听到各种技术参数,你是否存在过困惑呢?是否了解这些参数的意义呢?相信大部分人都是不清楚的,这里江苏巨力电力设备就跟大家科普下变压器的这些铭牌参数含义。

变压器的铭牌参数如下:1、额定容量(kVA):是变压器的额定电压。

是变压器在额定电流下连续运行时候可以输送的容量。

2、额定电压(kV):是变压器长时间运行时所能承受的工作电压。

3、额定电流(A):变压器在额定容量下允许长期通过的电流。

4、空载损耗(kW): 当以额定频率的额定电压施加在一个绕组的端子上,其余绕组开路时所吸取的有功功率就叫做空载损耗。

空载损耗与铁心硅钢片性能以及其制造工艺、施加的电压息息相关。

5、空载电流: 当变压器在额定电压下进行二次侧空载时,一次绕组中通过的电流叫做空载电流。

一般以额定电流的百分数来表示。

6、负载损耗(kW): 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率就叫做负载损耗。

7、阻抗电压:把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值的时候,此时一次侧所施加的电压就叫做阻抗电压。

一般以额定电压的百分数来表示。

8、相数和频率:三相开头以S表示,单相开头以D来表示。

中国国家标准频率f为50Hz。

9、温升与降温:变压器绕组或上层油温与变压器周围环境的温度之差就称为绕组或上层油面的温升。

油浸式变压器的绕组温升限值为65K、油面温升为55K。

降温方式也有多种:油浸自冷、强迫风冷、水冷、管式与片式等。

10、绝缘水平:变压器有绝缘等级标准。

11、联结组标号:根据变压器一、二次绕组的相位关系,把变压器绕组连接成为各种不同的组合,这就被称为绕组的联结组。

变压器铭牌解释

变压器铭牌解释

变压器铭牌解释1、绝缘水平:LI 1550 SI 1200 AC 680-LI 325 AC 140/LI 125 AC 55kV注解:绕组额定耐受电压用下列字母代号标志LI:雷电冲击耐受电压;SI:操作冲击耐受电压;AC:工频耐受电压变压器绕组的绝缘水平是按照高压绕组、低压绕组的顺序列出耐受电压值来表示的(冲击电压在前),其间用斜线分隔开。

分级绝缘的中性点绝缘水平用加横线列于其线端绝缘之后。

2、接线组别:YNd11注解:在变压器接线组别中“Y”表示高压侧为星形接线;“d”表示低压侧为三角形接线。

“11”表示变压器低压侧的线电压滞后高压侧线电压330°(或超前30°);变压器的接线方式有基本的四种:“Y,y”、“Y,d”、“D,y”、“D,d”。

我国只采用:“Y,y”、“Y,d”。

由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母y后面加字母n。

3、强迫导向油循环水冷ODWF注解:强迫导向油循环风冷或水冷(ODAF或ODWF) 一般适用于75000kV A及以上、110kV产品;120000kV A及以上、220kV产品;330kV级及500kV级产品。

4、变压器调节方式注解:变压器的调压方式有无载调压和有载调压两种:①无载调压:指的是变压器在停电、检修情况进行调节分接开关位置,从而改变变压器变比,以实现调节目的。

②有载调压:指的是变压器在运行中可以调节分接开关位置,从而改变变压器变比,以实现调压目的。

变压器铭牌解读

变压器铭牌解读

变压器铭牌解读
变压器的铭牌上通常包含了一些重要的技术参数和标识,以下是一般变压器铭牌上可能包含的信息及其解读:
额定容量(Rated Capacity):表示变压器的额定容量,通常以千伏安(kVA)为单位。

这个数值表示变压器能够承受的额定负荷容量。

额定电压(Rated Voltage):包括高压侧额定电压和低压侧额定电压,通常以伏特(V)为单位。

这些数值表示变压器的额定工作电压。

频率(Frequency):表示变压器设计工作的电力系统频率,通常以赫兹(Hz)为单位。

冷却方式(Cooling Method):表示变压器的冷却方式,通常有油浸式(Oil-immersed)和干式(Dry-type)两种。

制造日期(Date of Manufacture):表示变压器的制造日期,这对于跟踪变压器的使用寿命和维护周期很重要。

制造商信息(Manufacturer Information):包括了变压器制造商的名称、地址和联系方式。

其它标识:有些变压器铭牌上还可能包含其它标识,如型号、重量、绕组连接方式、绝缘等级等信息。

当然,具体的变压器铭牌信息会因制造商和型号而有所差异,以上是一般情况下的解读。

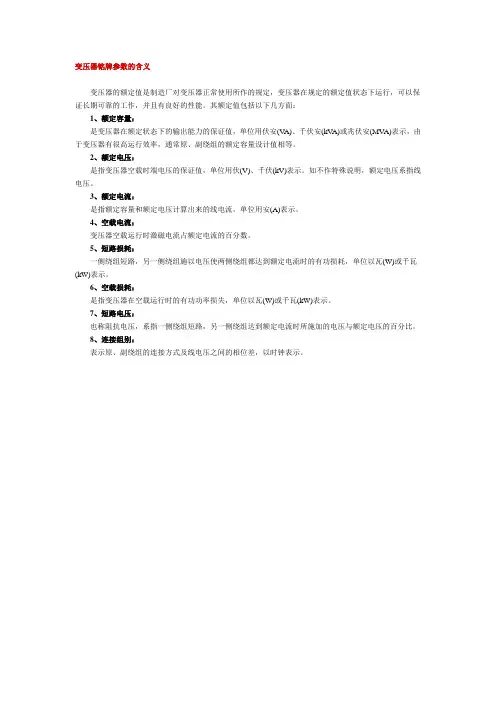

变压器铭牌参数的含义

变压器铭牌参数的含义

变压器铭牌参数的含义
变压器的额定值是制造厂对变压器正常使用所作的规定,变压器在规定的额定值状态下运行,可以保证长期可靠的工作,并且有良好的性能。

其额定值包括以下几方面:
1、额定容量:
是变压器在额定状态下的输出能力的保证值,单位用伏安(V A)、千伏安(kV A)或兆伏安(MV A)表示,由于变压器有很高运行效率,通常原、副绕组的额定容量设计值相等。

2、额定电压:
是指变压器空载时端电压的保证值,单位用伏(V)、千伏(kV)表示。

如不作特殊说明,额定电压系指线电压。

3、额定电流:
是指额定容量和额定电压计算出来的线电流,单位用安(A)表示。

4、空载电流:
变压器空载运行时激磁电流占额定电流的百分数。

5、短路损耗:
一侧绕组短路,另一侧绕组施以电压使两侧绕组都达到额定电流时的有功损耗,单位以瓦(W)或千瓦(kW)表示。

6、空载损耗:
是指变压器在空载运行时的有功功率损失,单位以瓦(W)或千瓦(kW)表示。

7、短路电压:
也称阻抗电压,系指一侧绕组短路,另一侧绕组达到额定电流时所施加的电压与额定电压的百分比。

8、连接组别:
表示原、副绕组的连接方式及线电压之间的相位差,以时钟表示。

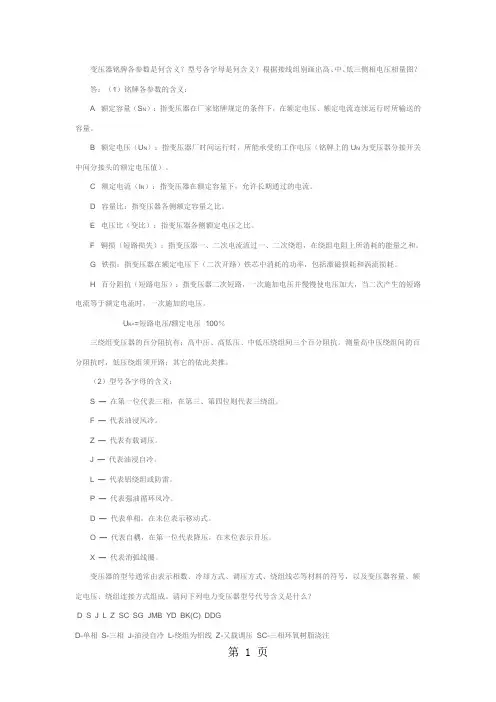

变压器铭牌各参数是何含义共10页

变压器铭牌各参数是何含义共10页

变压器铭牌各参数是何含义?型号各字母是何含义?根据接线组别画出高、中、低三侧相电压相量图?答:(1)铭牌各参数的含义:A 额定容量(S N):指变压器在厂家铭牌规定的条件下,在额定电压、额定电流连续运行时所输送的容量。

B 额定电压(U N):指变压器厂时间运行时,所能承受的工作电压(铭牌上的U N为变压器分接开关中间分接头的额定电压值)。

C 额定电流(I N):指变压器在额定容量下,允许长期通过的电流。

D 容量比:指变压器各侧额定容量之比。

E 电压比(变比):指变压器各侧额定电压之比。

F 铜损(短路损失):指变压器一、二次电流流过一、二次绕组,在绕组电阻上所消耗的能量之和。

G 铁损:指变压器在额定电压下(二次开路)铁芯中消耗的功率,包括激磁损耗和涡流损耗。

H 百分阻抗(短路电压):指变压器二次短路,一次施加电压并慢慢使电压加大,当二次产生的短路电流等于额定电流时,一次施加的电压。

U K==短路电压/额定电压×100%三绕组变压器的百分阻抗有;高中压、高低压、中低压绕组间三个百分阻抗。

测量高中压绕组间的百分阻抗时,低压绕组须开路;其它的依此类推。

(2)型号各字母的含义:S —在第一位代表三相,在第三、第四位则代表三绕组。

F —代表油浸风冷。

Z —代表有载调压。

J —代表油浸自冷。

L —代表铝绕组或防雷。

P —代表强油循环风冷。

D —代表单相,在末位表示移动式。

O —代表自耦,在第一位代表降压,在末位表示升压。

X —代表消弧线圈。

变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。

请问下列电力变压器型号代号含义是什么?D S J L Z SC SG JMB YD BK(C) DDGD-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器(C为C型铁芯结构DDG-单相干式低压大电流变压器S9-2500KVA/10KVA/0.4KVA D.yn11的意义S----------三相;9----------设计序号;2500KVA----变压器额定容量;10KVA------变压器高压侧额定电压;0.4KV------变压器低压侧额定电压,说明是10KV变0.4KV的变压器;D,yn11-----变压器的接线组别;D-----变压器高压绕组三线圈是接成“角”接线;y-----变压器低压绕组三线圈是接成“星”接线;n-----变压器低压绕组三线圈星接线有中性点引出;11----是11点接线。

电力变压器铭牌有哪些主要技术参数,你都知道吗?

电力变压器铭牌有哪些主要技术参数,你都知道吗?

电力变压器铭牌有哪些主要技术参数,你都知道吗?展开全文电力变压器是供配电系统中关键的一个环节,它起到电力系统中电压等级的变换,同时连接不同电压等级的电网,以利于电能的输送、分配和使用。

图1是一台电力变压器上的铭牌,从铭牌上可以看到变压器的哪些信息和主要技术参数呢?从图1中的铭牌可以看到电力变压器的产品型号、额定容量、额定电压、额定频率及相数、连接组标号、冷却方式、使用条件、阻抗电压、绝缘水平、其他信息等等。

下面对电力变压器的铭牌的主要参数进行介绍。

(1)产品型号。

图1中电力变压器的产品型号为S11-M-50/10,其中,S代表三相,S是三相中三的汉语拼音的首字母,单相用D表示,也是单的汉语拼音的首字母;11表示性能水平代号,目前的性能水平代号有10、11、12、13、15等,代号也大表明节能水平越高,即电力变压器内部损耗越低,但是价格也越贵;M表示密封式,在易燃易爆场所和安全要求较高的场所采用全密封变压器,一般场所采用普通电力变压器即可;50代表变压器的容量,单位为kVA;10表示变压器高压侧的额定电压,单位为kV。

根据上述分析可以得到电力变压器的型号含义(2)额定容量。

图1中变压器的容量为50kVA,我们目前电力变压器采用R10容量等级,即变压器容量的等级是按照R10==1.26倍数递增,变压器的容量等级有50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1600kVA等。

(3)额定电压。

图1中变压器的额定电压为10000±5%/400V,说明该变压器高压侧的分接开关有三个位置,分别为10000×(1+5%)=10500、10000、10000×(1-5%)=9500,低压侧的额定电压为400V,变压器的高压侧设置分接开关的目的是可以调节变压器的供电电压水平。

如果设备端电压偏高的时候,将分接开关转换到+5%的分接头上,以降低设备端电压;如果设备端电压偏低的时候,将分接开关转换到-5%的分接头上,以升高设备端电压。

变压器铭牌标示参数的含义

变压器铭牌标示参数的含义
例 ,对 变压 器铭 牌标 示 的技 术参 数进 行说 明。
Ts e t),即 将 变压 器 放置 在 一 个6 O ’的实 验 室 里 ,实 验 室的 9m
其 铭牌标 示如 表1 示 所
型号 s 0 /0 5 0 1 标准代号 G6 5 - 6E 0 7. 阻燃/ B4 0 B 1C 6。 6 / 环境/ 耐候 F /2 C 1E / 2 相数 3相,鞭定频率 5H ,使用条件:户内。联结缱标号 Dt 0Z y1
冷却 方 式 、调压 方 式 、防 护方 式 标 示 、额定 容 量 、高 压绕 组额 5 钟 ,间隔5 5 # 分钟 。施 加 电压过 程 中若 无 电弧 产生 ,无严 重 的 定 电压 等级 等 。 变压 器额 定 电压 指 的是 高压 侧 的额 定 线 电压 有 损坏 迹 象 ,变压 器无 异 常 ,测量 局部 放 电水 平不 大于 1 p ,即 C O 效值 ,额定 容 量 指的 是在 变压 器 铭牌 所 规 定的 额定 状 态 下 ,变 通 过 E 级 。 E 为 渗 透 试 验 , 通 过 E 级 6 时 冷 凝 试 验 后 , 即 进 1 2 1 小 压器 二 次侧 的 输 出能 力 。变压 器 的额 定 电流 为 通过 绕 组线 端 的 行 第 二阶 段 的 试 验 ,保 存室 内温 度 为5 c (±3C)、相 对 湿 Oc Q 电流 ,即 线 电流 的 有 效 值 。 变 压 器 按 相 数 分 单 相 和 三 相 两 度 为9 % (±5 )、盐 水 雾 化 气 体 的 导 电率 为05 . Sm 0 % . —1 5 / , 种 。分 接开 关 指 变换 分接 以进 行 调压 所 采 用的 开关 。无励 磁调 持续 1 4 小时 ,两 个阶段 共 1 0  ̄ ,在这 近 一周 的 时间 内带 个 4 /时 5 ] 压和 有载 调 压都 是 指 的变 压器 分 接 开关 调 压方 式 。变 压器 二次 有导 电率很高 的水 雾 已经 渗透 了 变压 器的 各 个部 位 ,所 以这 一 不带 负载 ,一 次也 与 电网断 开 ( 电源励 磁 ) 无 的调 压 ,称 为无 阶段 又称 为 水 分渗 透 试 验 。 在此 情 况 下或 在 正 常环 境 中存 放 励磁 调压 ;带 负载 进 行 变换 绕组 分 接 的调压 ,称 为有 载调 压 。 3 时 ,对 变 压 器 施 加7 %的 额 定 工频 、感 应 试 验 电压 ,测 量 小 5 无励 磁 调压 一般 用于 对 电压要 求 不 是很 严格 而 不需 要 经 常调 档 局部 放 电水 平 。在 施 加 电压过 程 中若 无 电弧或 击 穿现 象 发 生即 的 变压 器 ,而 有载 调 压一 般 用于 对 电压 要 求严 格经 常调档 的 变 通过 E 级试 验 。F 试 验 为耐火 试 验( 1eB h v o e t。 “ 2 1 F r e a 1rT s ) 欧

三相变压器铭牌上的型号和参数含义

三相变压器铭牌上的型号和参数含义

三相变压器铭牌上的型号和参数含义三相变压器铭牌上的型号和参数含义?(1)三相变压器型号由两部分组成,前一部分用汉语拼音字母表示三相变压器的类别,结构特征和用途,后一部分用数字表示变压器的容量和高压绕组的电压(KV)等级。

D 单相 S 三相 F 风冷式 W 水冷式 P 强迫油循环 O 自耦 Z 有载调压 D 强迫油导向循环(2)额定容量Se:在额定工作条件下,变压器输出能力的保证值,单位为KVA。

对双绕组变压器,是指每个绕组的容量;对三绕组变压器,是指三个绕组中容量最大一个绕组的容量(3)额定电压Ue:即变压器各绕组在空载时额定分接头上的电压保证值,单位为KV。

三相变压器的额定电压指的是线电压。

(4)额定电流I1e和I2e:变压器的额定容量除以各绕组的额定电压所计算出来的线电流值,单位为A,即单相变压器 I1e=Se/U1e,I2e=Se/U2e三相变压器I1e=Se/√3U1e,I2e=Se/√3U2e(5)阻抗电压UD*:阻抗电压就是将变压器一侧绕组接成短路,当短路电流等于额定电流时在另一次侧绕组上所加的电压,并用额定电压的百分数表示,即UD*=UD/Ue*100%UD*用绝对值表示的阻抗电压,也称短路电压,它表示变压器一、二次侧绕组的电流为额定值时,在变压器内部阻抗上所引起的总压降(6)接线组别:它表示变压器一、二次绕组的接线组合方式,即表示变压器一、二次电压或电流的相位关系对于三相变压器,其一、二次侧都有三个绕组,他们都可以接成星形或三角形,其中YN,d11联接组主要应用在高压输电线路上。

高压侧中性点可以直接接地或通过阻抗接地。

此联接组通常用在容量较大,电压较高的变压器上。

(7)空载电流Io:二次侧开路,一次侧加额定电压时流入变压器的电流称空载电流,用额定电流的百分数来表示(8)空载损耗Po:二次绕组开路,一次侧加额定电压时流入变压器所消耗的功率,称为空载损耗。

空载损耗主要是铁芯的磁滞和涡流引起的,空载电流所引起的铜损可以忽略不计(9)短路损耗:二次绕组短路,一次绕组通以额定电流时变压器所吸取的功率叫短路损耗。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变压器铭牌标示参数的含义
发表时间:2010-04-16T01:38:28.030Z 来源:《魅力中国》2010年第4期供稿作者:李红权
[导读] 在变压器测试中还有短路阻抗比的测试。

短路阻抗比以阻抗电压与额定电压之比的百分数来表示
李红权(国家广电总局831台,河南郑州 450000)
摘要:通过对一台电源变压器铭牌标示的参数说明,详细阐述了变压器型号表示方法、环保特性等级、联结组标号表示方法、绝缘水平与绝缘等级等参数的测量方法和含义。

关键词:变压器;铭牌;参数;联结图
中图分类号:TM4 文献标识码:A 文章编号:1673-0992(2010)02-004-02
变压器是一种静止的电器设备,它利用电磁感应原理将一种电压等级的交流电能转变为另一种电压等级的交流电能,同时完成电路中电流大小和阻抗的转换。

一般由铁芯、绕组、绝缘、分接开关以及冷却装置等组成。

不同类型的变压器均有相应的技术要求,用铭牌的形式表示出来。

按照国家标准,电力变压器铭牌通常标示的项目有变压器的相数、额定容量、额定频率、各绕组额定电压、各绕组额定电流、联结组标号、绕组联结示意图、冷却方式、使用条件、总重量等。

为能更好的说明变压器铭牌标示,现以一台10KV 197V电源变压器铭牌为例,对变压器铭牌标示的技术参数进行说明。

1 电力变压器型号表示方法
通常电力变压器型号表示中包含有绕组耦合方式、相数、冷却方式、调压方式、防护方式标示、额定容量、高压绕组额定电压等级等。

变压器额定电压指的是高压侧的额定线电压有效值,额定容量指的是在变压器铭牌所规定的额定状态下,变压器二次侧的输出能力。

变压器的额定电流为通过绕组线端的电流,即线电流的有效值。

变压器按相数分单相和三相两种。

分接开关指变换分接以进行调压所采用的开关。

无励磁调压和有载调压都是指的变压器分接开关调压方式。

变压器二次不带负载,一次也与电网断开(无电源励磁)的调压,称为无励磁调压;带负载进行变换绕组分接的调压,称为有载调压。

无励磁调压一般用于对电压要求不是很严格而不需要经常调档的变压器,而有载调压一般用于对电压要求严格经常调档的变压器。

在变压器测试中还有短路阻抗比的测试。

短路阻抗比以阻抗电压与额定电压之比的百分数来表示。

阻抗电压是指变压器二次侧短路,一次侧施加电压使其电流达到额定值时所施加的电压称为阻抗电压。

短路阻抗比是变压器损耗大小的一种表示。

IP00为干式变压器的一种防护方式。

根据使用环境特征及防护要求,干式变压器可选择不同的外壳。

IP00是无防护外壳。

一般干式变压器的室内防护等级是IP20。

IP20防护外壳,可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物的进入,避免造成短路停电等恶性故障,为带电部分提供安全屏障。

干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。

自然空冷时,变压器可在额定容量下长期连续运行。

强迫风冷时,变压器输出容量可提高50%。

适用于断续过负荷运行,或应急事故过负荷运行。

2 阻燃、环境、耐候的含义
铭牌中的阻燃、环境、耐候、F1 E2 C2,其表示的是一种以欧洲标准HD464为基础的环保特性认证。

其中包括有耐气候(C0、 C1、C2)、耐环境(E0、E1、E2)及耐火(F0、F1、F2)不同等级试验等。

C2试验为一种等级的耐气候试验(Climatic Test),即将变压器放置在一个690m3的实验室里,实验室的温度在8小时内从+25℃降低至-25℃,在-25℃的温度下保持12小时后,对变压器二次侧施加2倍的额定电流,使变压器温度迅速上升至165~170℃,使变压器上的冰霜全部化为水珠及水蒸气。

2小时后温度降至+25℃,进行例如裂缝或裂隙等外观检查。

若无异常,则进行绝缘实验,即对变压器施加75%的额定工频、感应实验电压,测量局部放电水平。

施加电压过程中若无点弧或击穿现象发生,即通过C2级绝缘实验。

E2试验即适应环境能力试验(Environment Test)。

“欧洲独立实验室”(CESI)通过的 “适应环境能力试验”分为E1和E2两种。

其中E1为冷凝实验,即将变压器放置于一个150m3的密闭室内,通过喷嘴喷入导电率为0.1~0.3s m的盐水雾化气体,将试验室内的湿度保持在93%以上,放置时间不得小于6小时,即为冷凝试验。

此后在5分钟内对变压器施加1.1倍额定电压3次,每次5分钟,间隔5分钟。

施加电压过程中若无电弧产生,无严重的损坏迹象,变压器无异常,测量局部放电水平不大于10pC,即通过E1级。

E2为渗透试验,通过E1级6小时冷凝试验后,即进行第二阶段的试验,保存室内温度为50℃(±3℃)、相对湿度为90%(±5%)、盐水雾化气体的导电率为0.5-1.5S m,持续144个小时,两个阶段共150小时,在这近一周的时间内带有导电率很高的水雾已经渗透了变压器的各个部位,所以这一阶段又称为水分渗透试验。

在此情况下或在正常环境中存放3小时,对变压器施加75%的额定工频、感应试验电压,测量局部放电水平。

在施加电压过程中若无电弧或击穿现象发生即通过E2级试验。

F1试验为耐火试验(Fire Behavior Test)。

“欧洲独立实验室”(CESI)通过的F1“适应环境能力试验”,即将变压器放置在试验箱里,距线圈175mm处放置一个24KW、温度为750℃的电热板,同时在线圈后面放置一个半圆柱形金属屏,距线圈底部40mm处放置一个酒精盘,盛放可燃烧20分钟的酒精。

点燃酒精,电热板通电,两者同时作用于线圈,20分钟后酒精火焰熄灭,发热板继续通电,40分钟后电热板断电,火焰自动熄灭。

整个试验过程为60分钟。

在此过程中每隔2分钟记录一次温度、烟雾透明度、空气进口的气体流量,并检测有无氯化氢、氰化氢、溴化氢、氟化氢、二氧化硫与甲醛等腐蚀性及有毒气体以及描述燃烧情况,若均满足要求,则通过F1耐火试验。

3 变压器的联结组
变压器同侧绕组是按一定形式联结的。

IEC在标准中规定了变压器绕组联接组的最新表示方法。

即三相变压器或组成三相变压器组的单相变压器的同一电压等级的相绕组,连接成星形、三角形、曲折形时对于高压绕组则分别用Y、D、Z表示;对于中、低压绕组则分别用小写字母y、d、z表示。

如果是星形或曲折形联结有中性点引出时,则分别用YN或ZN,yn或zn表示。

变压器按高压、低压绕组联结的顺序组合起来就是绕组的联结组。

联结组标号Dy11表示是变压器初次级联结形式。

三相变压器的联结组标号是按钟面定则确定的,以高压侧线电压(或相电压)相量作为分钟并固定于12点位置不动,低压侧线电压(或相电压)向量作为时针旋转,每旋转30°为一个钟点累计。

绕组间的电压相位移,以高压绕组的电压矢量作为原始位置。

用时钟的时序数来表示。

常用的12点钟相位移用0表示,11点钟用11表示,分别写在中、低压绕组代号之后。

如哈里斯DX型发射机主整变压器的联结组标号为Dy11,其采用的是延长型“△”组态,来减小电源频率的五次和七次谐波产生的线电流失真。

变压器给出的联结图标号为Dy11,要确定其绕组的联结图,先画出一次侧绕组的联结图△接法A、B、C。

画出变压器联结组标号判定图如图2所示。

在判定图上与UA相差11点的UAB旁边标上二次测的Ua(UA与Ua相差11点),即二次测的Ua与UAB同相,根据Ua在判定
图中的位置,顺时针转120°为Ub,找出与Ub同相位的是一次测的UBC,同理,与Uc同相位的是UCA,画出绕组联结图,如图3所示。

4 变压器的绝缘强度与绝缘等级
变压器的绝缘强度也称绝缘水平,是设备及其绝缘部分相配合的水平,即耐受电压值。

绝缘强度试验能够有效地发现设备内部明显的缺陷,对保证设备安全运行起到关键作用。

绝缘强度用其能承受规定条件下的一组试验电压值表示,分别是雷电冲击耐受电压、短时工频耐受电压和操作冲击耐受电压用LI、SI和AC表示。

变压器的绝缘强度是按高压、中压、低压绕组的顺序列出耐受电压值来表示(冲击水平在前)的,其间用斜线分隔开。

变压器运行时,其绕组和铁芯产生的损耗转变成热量,一部分被变压器各部件吸收使温度升高,另一部分则散发到介质中。

绝缘等级是用电设备在一些条件下能忍受的最高的可以保持绝缘的温度等级,不同的绝缘等级是判断绝缘材料好坏,设备绝缘性能好坏的标准。

变压器的绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级。

希望通过此文能有助于大家读懂变压器铭牌,给维护人员一些帮助。
