新房装修,双控开关装错了有你哭的,双控开关准确接线!!!
双控开关电路图的三种接线法
双控开关接线图,双控开关电路图的三种接线法【整理配图】双联双控开关接线图，整理双联双控开关接线图的三种接线方法直接上图第一种方法：双联开关电路另类接线法（两个开关都入火线，安全）在实际应用中，应该很少采用这种方法接线的。
这是一个邻居向我描述的（他是那样接的），然后，我画图进行了分析。
接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点：1、双联专用线中的一条导线，中间引出分支线接于灯的一端。
（传统双联双控电路是不允许在双联专用线中引出分支线的）2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
第二种，传统接线法。
这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。
很常见。
第三种，另类省线法（存在安全隐患）虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。
现在的铜线可是非常的贵了。
特别是搞包工包料的，都是用这种接线法的多。
省线省钱嘛。
接线要点：1，两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。
2，开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。
思路很简单。
用好点的开关，不会轻易短路的。
——————————————————————————特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。
双控开关连接方法
双控开关连接方法双控开关是一种常见的电气设备，可以用于控制一个灯具的开关。
在很多情况下，我们需要在不同位置安装两个开关，这时就需要使用双控开关。
本文将介绍双控开关的连接方法，希望能够帮助大家正确使用双控开关。
一、双控开关的组成双控开关由两个单控开关和一个中间桥接器组成。
其中，单控开关有两个接线端子，分别为L（火线）和1（控制线）。
中间桥接器有六个接线端子，分别为L1、L2、L3、1、2和3。
其中，L1、L2、L3为三个火线接线端子，1、2、3为三个控制线接线端子。
二、双控开关的连接方法双控开关的连接方法有两种，分别为串联和并联。
1. 串联连接方法串联连接方法是指将两个单控开关和一个中间桥接器依次连接起来。
具体步骤如下：（1）将一个单控开关的L端子与电源的火线连接，将1端子与中间桥接器的1端子连接。
（2）将另一个单控开关的L端子与灯具的火线连接，将1端子与中间桥接器的2端子连接。
（3）将中间桥接器的L1、L2、L3端子与电源的三根火线连接，将1、2、3端子分别与两个单控开关的1端子连接。
（4）将灯具的零线与电源的零线连接。
通过以上连接方式，两个单控开关就可以实现对一个灯具的控制。
2. 并联连接方法并联连接方法是指将两个单控开关和一个中间桥接器并联连接在一起。
具体步骤如下：（1）将两个单控开关的L端子分别与电源的火线和灯具的火线连接，将1端子分别与中间桥接器的1端子和2端子连接。
（2）将中间桥接器的L1、L2、L3端子与电源的三根火线连接，将1、2、3端子分别与两个单控开关的1端子连接。
（3）将灯具的零线与电源的零线连接。
通过以上连接方式，两个单控开关就可以实现对一个灯具的控制。
三、注意事项在连接双控开关时，需要注意以下几点：1. 电源和灯具的电压必须一致，电流不能超过开关的额定电流。
2. 连接电线必须符合国家标准，电线截面积不能过小，接线必须牢固。
3. 连接前必须确认电源已经断电，以免发生电击事故。
双控开关接线图 最全
双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双控开关的两种安全接法，不懂电工也学得会
双控开关的两种安全接法，不懂电工也学得会
双控开关是家庭楼梯、卧室最常见的控制形式。
安全接法一般有两种。
1、双控开关中位串联法
如下图，开关1的中位连接连接火线，开关2的中位连接照明灯，开关1和开关2的两个边位两两连接在一起。
这种接法的控制方式是：开关1和开关2同时打向同一个边位时，电灯会亮灯；开关1和开关2打向不同的边位时，电灯熄灭。
而且，只要开关控制灯是熄灭状态，电灯都是不通电的。
非常安全。
2、双控开关边位串联法
如下图，开关1和开关2的下边位同时和火线连接，开关1和开关2的上边位和照明灯连接在一起。
这种接法的控制方式是：开关1和开关2同时打向不同边位时，电灯会亮灯；开关1和开关2打向相同的边位时，电灯熄灭。
而且，只要开关控制灯是熄灭状态，电灯也是不通电的。
也是一种安全的接法。
3、异同点分析
相同的地方是，以上两种接法都是安全接法，不会影响电灯的日常使用和维护。
不同的地方是，中位串联法的用线量比边位串联法更多，原因如下：
从图上对比看，中位串联法多了开关2到灯位的部分线长度，边位串联法多了开关2到火线的部分线长度。
这两个长度在实际生活中，一般开关离干线的距离比较近，而灯位通常安装在房屋或者楼梯的中央，离干线比较远。
总结
总之，双控开关的安全接法一般有两种，分别是中位串联和边位
串联。
其中边位串联会比中位串联更节省线缆。
双控开关接线方法
双控开关接线方法
双控开关是一种常见的电气设备，用于控制一个灯具或电器设备的开关。
它具有两个控制开关，可以分别在两个位置控制灯具或电器的开关状态。
接线方法的正确性直接影响到设备的正常使用和安全性，因此在安装双控开关时需要特别注意接线方法。
首先，我们需要准备好安装双控开关所需的工具和材料，包括双控开关、导线、绝缘套管、螺丝刀等。
在开始接线之前，务必断开电源，确保安全。
接下来，根据双控开关的接线图，找到两个控制开关的对应位置。
一般来说，双控开关的接线图会标明L、1、2、3等接线端子，我们需要根据这些标识正确连接导线。
首先，将电源线（通常为火线）接到L端子上，这是供电的入口。
然后，将灯具或电器设备的导线分别接到1和2端子上，这样就可以实现两个控制开关对灯具或电器设备的控制。
最后，将两个双控开关之间的导线连接到3端子上，这样两个开关就可以相互控制了。
在接线过程中，需要注意导线的连接是否牢固、绝缘套管是否
完好，确保接线的安全性和可靠性。
接线完成后，可以进行一次简
单的功能测试，检查双控开关是否可以正常控制灯具或电器设备的
开关状态。
需要特别注意的是，接线时一定要按照双控开关的接线图进行
正确接线，不要随意更改接线顺序，以免引起设备损坏或安全事故。
如果对电气知识不是很了解，建议请专业电工进行安装，确保安全。
总的来说，双控开关的接线方法并不复杂，但需要严格按照接
线图进行正确接线，确保设备的正常使用和安全性。
在安装双控开
关时，务必注意安全，遵循正确的接线方法，确保设备的正常使用
和安全性。
希望本文对您有所帮助，谢谢阅读！。

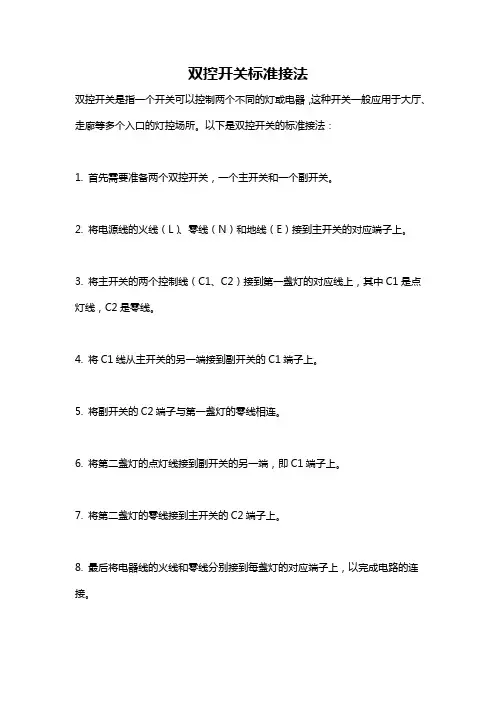

双控开关标准接法
双控开关标准接法
双控开关是指一个开关可以控制两个不同的灯或电器，这种开关一般应用于大厅、走廊等多个入口的灯控场所。
以下是双控开关的标准接法：
1. 首先需要准备两个双控开关，一个主开关和一个副开关。
2. 将电源线的火线（L）、零线（N）和地线（E）接到主开关的对应端子上。
3. 将主开关的两个控制线（C1、C2）接到第一盏灯的对应线上，其中C1是点灯线，C2是零线。
4. 将C1线从主开关的另一端接到副开关的C1端子上。
5. 将副开关的C2端子与第一盏灯的零线相连。
6. 将第二盏灯的点灯线接到副开关的另一端，即C1端子上。
7. 将第二盏灯的零线接到主开关的C2端子上。
8. 最后将电器线的火线和零线分别接到每盏灯的对应端子上，以完成电路的连接。
以上是双控开关的标准接法。
需要注意的是，在接线时一定要按照电路图的正常连接方式进行，不要出现短路或断路等异常情况。
同时，也需留意开关和灯的功率和电压等参数，以保证电路的安全性和正常运行。
双控开关接线图-最全!含电路图原理与接法
双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图(含原理和接线方法)
双联双控开关接线图(含原理和接线方法)
1、双联双控开关接线图
双联双控开关接线图1
2、双联双控开关原理
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
3、双联双控开关的接线
先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“双控开关”顾名思义就是在两个不同的地方控制同一盏灯，在新房装修中十分常见，许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。
如楼梯的过道口、走廊、卧室、卫生间等，它同时带有常开、常闭两个触点，相比传统开关而言，更省时省力。
双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。
要知道每种双控开关怎么接，就必须要知道双控开关是什么以及它的工作原理。
因为按照联数的增加，双控开关的接线就会更加复杂，所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙，安装时会快捷、省事且不易出错。
下面一起来看看双控开关接线图示例，为大家做电路接线参考。
1
什么是双控开关
1、双控开关的种类
双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关
2
2、什么是双控开关
首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(比如：在下楼是打开开关，到楼上后关闭开关。
说真的这样的设计真的非常方便，可以省去很多不必要的麻烦。
)。
3
一般常常用在家里楼梯的前后端及卧室门口和床头。
下面是一张接线图，大家看了就明白了。
4
双控开关怎么接？
双控开关接线分单联双控、双联双控开关、三联双控开关三种。
一、单联双控开关接线图(含原理和接线方法)
1、单联双控开关接线图
5
2、单联双控开关原理
单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
6
3、单联双控开关接法
把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
7 二、双联双控开关接线图(含原理和接线方法)
1、双联双控开关接线图
8
2、双联双控开关原理
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
3、双联双控开关接线图的三种接法
第一种方法：双联开关电路另类接线法（两个开关都入火线，安全）
接线要点：
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；
2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
9
这种电路的布线特点：
1、双联专用线中的一条导线，中间引出分支线接于灯的一端。
（传统双联双控电路是不允许在双联专用线中引出分支线的）
2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
第二种，传统接线法
这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法，很常见。
先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
10
第三种，另类省线法（存在安全隐患）
虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材，现在的铜线可是非常的贵了。
特别是搞包工包料的，都是用这种接线法的多。
省线省钱嘛。
接线要点：
1、两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。
2、开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。
思路很简单。
用好点的开关，不会轻易短路的。
11
特别提醒：采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡
使用这种省线法布线。
三、三联双控开关接线图(含原理的接线方法)
1、三联双控开关接线图
12
2、三联双控开关的原理
三联双控开关的原理跟上面两种双控开关是一样的，就一个控制面板同时集合%E。
分享：多控、双控开关接线图
注：图中L、L1、L2、L12、L22、L21、L22为开关接线柱标识。
布线时两个开关之间的3根电线至少有一根颜色与众不同。
13
14
三控开关：中间那个开关叫做“中途开关”或者“多控开关”，本地买不到的话可以在淘宝等地方买，西门子的大概20~30多块钱，松下的贵，80~90多块。
也可以用普通“双开双控开关”改造，把双开双控开关的两个翘板用“热熔胶”、“502”或“哥俩好”粘住，就变成了一个“中途开关”，接法同下面“普通中途开关接线图”。
15 普通中途开关接线图（黄色线为跳线）：
16
17
18。
