2015-2016学年黑龙江省哈尔滨市松雷中学九年级(上)期中物理试卷和答案
2015-2016学年黑龙江省哈尔滨市松雷中学九年级（上）期中物理试卷一、选择题：（每小题2分，共24分，每小题只有一个正确答案）1．（2分）从欧姆定律可以导出公式R=，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零2．（2分）在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω3．（2分）如图的四个电路中，电源电压U相同，R1＜R2，电路的总电阻由小到大的顺序是（）A．甲乙丙丁B．丁甲乙丙C．丁乙丙甲D．丙乙甲丁4．（2分）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小5．（2分）如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（）A．10Ω、9V B．20Ω、6V C．20Ω、9V D．10Ω、6V6．（2分）某同学想用一只“2V、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V的蓄电池作电源。
为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm”的电阻线。
该同学应如何利用这捆电阻线才能保证小灯泡正常发光（）A．应并联一段10cm长的电阻线B．应串联一段15cm长的电阻线C．应并联一段15cm长的电阻线D．应串联一段10cm长的电阻线7．（2分）如图所示电路，电源两端的电压一定，开关S1闭合，如果要使电压表示数减小，电流表的示数增大，则下列操作一定可行的是（）A．滑动变阻器的滑片P向上移B．滑动变阻器的滑片P向下移C．开关S2闭合，滑动变阻器的滑片P向下移D．开关S2闭合，断开开关S1，滑动变阻器的滑片P不动8．（2分）小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是（）A．B．C．D．9．（2分）某同学利用如图所示电路，测量标有“2.5V”小灯泡的电阻，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡正常发光的电阻D．实验还可得知，通过小灯泡的电流越大，小灯泡越亮10．（2分）如图所示电路，灯L1、L2的额定电压分别为2V、10V，S1闭合，S2断开，滑动变阻器滑片置于中点位置时，两灯均正常发光。
S2闭合后，移动变阻器滑片使L2仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（）A．滑片在中点右侧，电流表示数变小B．滑片在中点左侧，电流表示数变大C．滑片在中点右侧，电流表示数不变D．滑片在中点左侧，电流表示数不变11．（2分）光敏电阻的特点是有光照射它时阻值变小。
如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置。
则（）A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，通过R1的电流变大C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压12．（2分）如图所示，小灯泡规格为“6V 0.6A“（灯丝电阻不变），闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V，则（）A．小灯泡灯丝电阻是6ΩB．电源电压是10VC．滑动变阻器最大阻值是20ΩD．滑动变阻器滑片P从a端移动到b端的过程中，电流表示数变大，电压表示数变小二、非选择：（共46分）13．（2分）将电阻R1、R2串联后接入电路时，通过电阻R1、R2的电流之比I1：I2=，此时电阻R1、R2两端的电压之比U1：U2=3：5；现将电阻R1、R2并联后接入电路，则通过电阻R1、R2的电流之比I1：I2=。
14．（2分）定值电阻R1=10Ω，R2=5Ω，串联在电源电压不变的电路中时，通过R1的电流I1=0.2A，则电源电压U=V；若将两电阻并联在同一电路中时，干路中的电流I=A。
15．（2分）额定电压为6V的用电器与4Ώ的电阻串联后，接入电源，它正常工作，此时电路电流为0.5A，则用电器的电阻为Ώ，电源电压为V。
16．（2分）小明同学实验时连接了如图所示的电路，实验操作正确，他闭合开关后将会发现电压表示数（填“变大”、“变小”或“不变”），电流表示数（填“变大”、“变小”或“不变”）。
17．（2分）张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U﹣I图象，则a的电阻值为Ω，将a、b串联接在电压为3V的电源上，电路中电流为A。
18．（2分）小华用如图所示的电路探究电流与电阻的关系，已知电源电压为6V，滑动变阻器R′的最大电阻为20Ω，电阻R为10Ω，实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R两端的电压为4V，并读出了电流表此时的示数。
紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15Ω、30Ω、45Ω、60Ω各一个，为了保证实验成功，小华应选择的电阻是Ω和Ω。
19．（2分）小明为了测出R x的阻值，设计了如图所示的电路，电源电压恒定不变，已知R0=5Ω，当S1闭合、S2断开时，电流表示数分别I1=0.5A；当S1断开、S2闭合时，电流表示数I2=0.2A，则R x=Ω，电压表示数U=V。
20．（2分）如图，甲、乙电路是某个实验小组利用“等效替代”的思想设计的测量电阻Rx阻值的两个电路图（其中R为电阻箱，也是一种变阻器，它优越于滑动变阻器的地方是：每次调节完毕都可以读出连入电路中电阻值的大小）．你认为方案可行，说出另一个方案不可行的理由。
21．（2分）如图所示，已知R1=10Ω，R3=20Ω，R4=20Ω，电压表V1的示数为4V，电压表V2的示数为5V，则电阻R2的阻值为Ω，AB间的电压U为V。
22．（2分）如图是利用滑动变阻器控制电流的电路，其中定值电阻R为100Ω，它与滑动变阻器串联在电路中，通过电阻的电流可在10mA～100mA范围内调节。
选用电源的电压应为V；滑动变阻器的规格为。
23．（2分）请利用下列器材，用笔画线连接“伏安法测量电阻”的实验电路。
24．（6分）在探究“电流与电压、电阻的关系”的过程中，两小组同学提出了以下猜想：小组1猜想：电流可能跟电压成正比；小组2猜想：电流可能跟电阻成反比。
（1）小组1的做法是：按图甲所示连接电路，保持定值电阻R=10Ω不变，闭合开关S后，调节滑动变阻器R′，得到多组数据。
在分析数据的基础上得出的结论是。
（2）小组2连接了如图乙所示的电路图。
正确的实验步骤为：①让5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向（填“左”或“右”）移动，当观察到电压表示数为V 时，记录电流表示数；③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图丙所示。
出现上述情况的原因可能是；（3）重复（2）中②的操作，得到下表的数据。
为了得出导体中电流与导体电阻的关系，请写出分析数据的方法及该实验的初步结论。
25．（4分）某小组在“测量小灯泡正常发光时电阻”的实验中，选取了下列器材：小灯泡正常发光的电压为3.8V，电阻大约为10Ω，电源电压为6V且保持不变，电压表（0﹣3V，0﹣15V）。
（1）小明设计了如图甲所示的电路图，（其它器材如图所示），电压表应选量程；（2）同组的小雪认为小明的实验方案虽然测出了该灯泡的正常发光的电阻，但也存在一定的不足，请你指出小明方案的不足之处。
（3）小明和小雪交流研讨后，仍利用这些器材设计了改进的实验电路如图乙所示，小雪利用这个电路测出了如下表的三组实验数据，请你帮助小雪根据表中的数据计算小灯泡正常发光的电阻是Ω；（4）请回答，小雪的实验中，在调节滑动变阻器时，应该注意的事项。
26．（3分）小明想测定标有：“3.8V”小灯泡正常发光时（阻值约为10Ω）的电阻，准备器材如下：学生电源（有3、6、12V三档）、电阻R1=5Ω、两块电流表（0﹣0.6﹣3A）、两只滑动变阻器（A、“5Ω 2A”、B、“10Ω1 A”）．请完成下列实验：（1）请根据图甲中的电路，将图乙中实物电路补充完整。
（2）在这个实验中，你认为小明选用学生电源的V档，选择（选填“A”或“B”）滑动变阻器。
（3）小明为了更快的完成实验，闭合开关，调节滑动变阻器的滑片到某一位置时，记录了电流表A1、A2示数分别为I1、I2，按他的测量方法写出计算灯泡电阻的表达式R L=；你认为这种做法是否正确吗？，理由是。
三、解答题（共1小题，满分7分）27．（7分）某科技兴趣小组只做了一艘小潜水艇，为了测定该潜水提的下潜深度，他们设计了如图甲所示的电路，其中电源电压U=12V；R0是阻值为20Ω的定值电阻；A为深度表，其实质是一只量程为0～100mA的电流表；R是一种压力传感器，其阻值随压力F变化的关系如图乙所示，问：（1）当该潜水艇浮在水面（压力传感器未浸入水中）时，电路中的电流多大？（2）图甲电路能测量到最大深度时，压力传感器上承受的压力为多少？此时电路消耗的电功率为多少？（3）在不更换压力传感器的情况下，为了增大图甲电路所能测量的最大深度，应对该电路如何改进？（写出一种方法即可）2015-2016学年黑龙江省哈尔滨市松雷中学九年级（上）期中物理试卷参考答案与试题解析一、选择题：（每小题2分，共24分，每小题只有一个正确答案）1．（2分）从欧姆定律可以导出公式R=，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零【解答】解：导体电阻是导体本身的一种性质，与通过导体的电流及导体两端的电压无关，故A、B、C错误，D正确；故选：D。
2．（2分）在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω【解答】解：由I=可得，导体的电阻：R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电路无关，所以，当该导体两端的电压变为5V时，导体的电阻仍为20Ω不变，此时通过导体的电流：I′===0.25A。
黑龙江省哈尔滨 九年级(上)期中物理试卷 (含答案)
九年级（上）期中物理试卷一、单选题（本大题共11小题，共22.0分）1.下列有关热机的说法中不正确的是（）A. 热机工作的过程是将燃料燃烧获得的内能转化成机械能的过程B. 可以采用增大热机功率的方法来增大热机的效率C. 为了防止热机过热，通常用水来降温，是利用水的比热大的特性D. 热机的大量使用会造成环境污染2.关于温度、热量和内能，下列说法中正确的是（）A. 温度髙的物体内能一定多，温度低的物体内能一定少B. 物体的内能与温度有关，只要温度不变，物体的内能就一定不变C. 内能少的物体也可能将热量传递给内能多的物体D. 由于南极的冰山温度很低，所以，它没有内能3.关于公式R=，下列说法中正确的是（）A. 导体的电阻与导体两端电压成正比B. 导体的电阻与通过导体的电流成反比C. 导体的电阻与导体两端电压成正比，与通过导体电流成反比D. 导体的电阻与导体两端电压和通过导体电流都无关4.质量为10kg的酒精，用去三分之一后，剩下的酒精（）A. 比热容变为原来的三分之二，热值不变B. 比热容不变，热值变为原来的三分之二C. 比热容和热值均变为原来的三分之二D. 比热容和热值都不变5.小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是（）A. B.C. D.6.对于铁钉、玻璃、铅笔芯、水银、橡胶棒和陶瓷片这些物品，小华将它们分成如表）密度磁性硬度 D. 导电性7.如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表8.实验室有甲、乙两只灯泡，甲标有“15V 1.0A“字样，乙标有“10V 0.5A“字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响）（）A. 25VB. 35VC.D.9.如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A. 电流表示数变小B. 电压表示数变小C. 灯L变亮D. 滑动变阻器消耗的功率变大10.在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列判断正确的是（）A. 甲、乙两元件中的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为C. 若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为时，甲、乙两元件消耗的功率之比为2：1D. 若甲、乙元件并联后，接到2V的电压下，电路消耗的总功率是11.如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样。

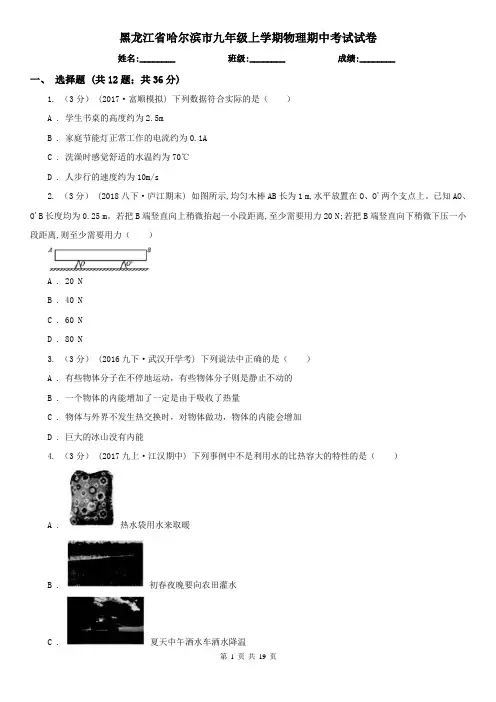

黑龙江省哈尔滨市九年级上学期物理期中考试试卷
黑龙江省哈尔滨市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共36分)1. （3分）(2017·富顺模拟) 下列数据符合实际的是（）A . 学生书桌的高度约为2.5mB . 家庭节能灯正常工作的电流约为0.1AC . 洗澡时感觉舒适的水温约为70℃D . 人步行的速度约为10m/s2. （3分） (2018八下·庐江期末) 如图所示,均匀木棒AB长为1 m,水平放置在O、O'两个支点上。
已知AO、O'B长度均为0.25 m。
若把B端竖直向上稍微抬起一小段距离,至少需要用力20 N;若把B端竖直向下稍微下压一小段距离,则至少需要用力（）A . 20 NB . 40 NC . 60 ND . 80 N3. （3分） (2016九下·武汉开学考) 下列说法中正确的是（）A . 有些物体分子在不停地运动，有些物体分子则是静止不动的B . 一个物体的内能增加了一定是由于吸收了热量C . 物体与外界不发生热交换时，对物体做功，物体的内能会增加D . 巨大的冰山没有内能4. （3分） (2017九上·江汉期中) 下列事例中不是利用水的比热容大的特性的是（）A . 热水袋用水来取暖B . 初春夜晚要向农田灌水C . 夏天中午洒水车洒水降温D . 城市建造人工湖降温5. （3分） (2017九上·南长月考) 下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况.关于对图中①②③④的补充正确的是（）A . ①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能B . ①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能C . ①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能D . ①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能6. （3分） (2017八下·西陵期末) 一个滑轮组经改进后提高了机械效率，用它把同一物体匀速提升同样的高度，改进后与改进前相比较（）A . 额外功减少，总功增多B . 有用功不变，总功减少C . 功率变大，机械做功更多D . 机械效率提高，机械做功加快7. （3分）关于温度、内能、热量三者的关系，下列说法正确的是（）A . 温度高的物体，内能一定大。
初三黑龙江省物理上册期中质量考试试卷及答案
初三黑龙江省物理上册期中质量考试试卷班级：________________ 学号：________________ 姓名：______________一、单选题（每题3分）1.以下现象中，不是由于光的直线传播形成的是A. 激光准直B. 影子的形成C. 日食和月食D. 水中倒影答案：D解析：A. 激光准直是利用光在同种均匀介质中沿直线传播的性质，不符合题意；B. 影子是由于光的直线传播形成的，不符合题意；C. 日食和月食是由光的直线传播形成的，不符合题意；D. 水中倒影属于平面镜成像，是由于光的反射形成的，符合题意。
2.下列估测数据最接近实际的是A. 中学生课桌的高度约为80cmB. 人正常步行的速度约为5m/sC. 人的正常体温约为39℃D. 初中物理课本的宽度约为18.5dm答案：A解析：A. 中学生课桌的高度约为中学生身高的一半，在80cm左右，符合实际；B. 人正常步行的速度在1.1m/s左右，故B不符合实际；C. 正常情况下，人的体温在37℃左右，变化幅度很小，故C不符合实际；D. 中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，物理课本的宽度与此差不多，在18.5cm=1.85dm左右，故D不符合实际。
3.2023年3月23日，“天宫课堂”第二课在中国空间站开讲，神舟十三号乘组航天员翟志刚、王亚平、叶光富相互配合进行授课。
下列说法正确的是A. 航天员在空间站中处于完全失重状态，所以没有惯性B. 航天员在空间站中处于完全失重状态，但仍受重力作用C. 航天员王亚平在空间站里推舱壁，舱壁对王亚平有反作用力，说明力可以离开物体单独存在D. 航天员王亚平在空间站里推舱壁，舱壁对王亚平有反作用力，说明力的作用是相互的答案：B、D解析：A. 惯性是物体的固有属性，与物体的运动状态无关，航天员在空间站中处于完全失重状态，仍有惯性，故A错误；B. 航天员在空间站中处于完全失重状态，但仍受重力作用，只是重力完全提供向心力，故B正确；CD.航天员王亚平在空间站里推舱壁，舱壁对王亚平有反作用力，这两个力互为作用力与反作用力，说明力的作用是相互的，但不能说明力可以离开物体单独存在，故C错误，D正确。

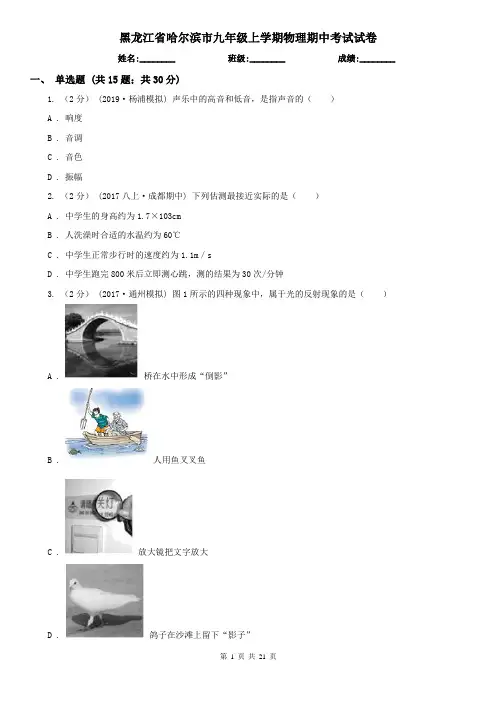

黑龙江省哈尔滨市九年级上学期物理期中考试试卷
黑龙江省哈尔滨市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分）(2019·杨浦模拟) 声乐中的高音和低音，是指声音的（）A . 响度B . 音调C . 音色D . 振幅2. （2分） (2017八上·成都期中) 下列估测最接近实际的是（）A . 中学生的身高约为1.7×103cmB . 人洗澡时合适的水温约为60℃C . 中学生正常步行时的速度约为1.1m／sD . 中学生跑完800米后立即测心跳，测的结果为30次/分钟3. （2分）(2017·通州模拟) 图1所示的四种现象中，属于光的反射现象的是（）A . 桥在水中形成“倒影”B . 人用鱼叉叉鱼C . 放大镜把文字放大D . 鸽子在沙滩上留下“影子”4. （2分） (2019八上·汉阳期中) 甲、乙两物体同时同地向东运动，运动的s﹣t图像如图所示，下列说法不正确的是:（）A . 0﹣t1时间内选甲为参照物，乙是向西运动B . t1﹣t3时间内甲为静止状态，t2时刻甲、乙两物体相遇C . t2﹣t4时间内甲的速度小于乙的速度D . 0﹣t4时间内甲的平均速度比乙的平均速度大5. （2分） (2019八上·奉节期末) 下列关于声现象的说洼中正确的是（）A . 回声是声音的反射现象，人能听到回声需要一定的条件B . 声音在不同介质中的传播速度都相同C . 只要有物体的振动，人总能听到振动发出的声音D . 真空也能传声6. （2分）(2020·潮阳模拟) 下列关于声现象的说法中，正确的是（）A . 利用超声波可除去人体内的结石，说明声波可以传递信息B . 用力吹一根塑料吸管，并将吸管不断剪短，目的是为了探究声音的音调与频率的关系C . 在一根长铁管的一端敲击一下，在另一端能听到前后两次敲击声，这是回声现象D . 为减少噪声污染，很多市区禁止机动车鸣喇叭，从声学上讲，这是从人耳处减弱噪声7. （2分） (2019八上·景县月考) 游客在平静的湖水边游玩所看到的现象中由光的折射形成的是（）A . 水边的“白云”B . 阳光下游客的“影子”C . 水中游动的“鱼”D . 小树在水中的倒影8. （2分） (2016八·新宁月考) 2015年5月31日，中国选手苏炳添在国际田联钻石联赛男子100m比赛中，以9秒99的成绩获得第三名，成为当今跑得最快的黄种人，在这次100m比赛中，苏炳添的平均速度约为（）A . 0.1m/sB . 1m/sC . 10m/sD . 100m/s9. （2分）甲、乙两个人通过同一平面镜看对方，下面说法正确的是（）A . 根据光路可逆原理，在甲看到了乙的同时，乙也一定看到了甲B . 根据光路可逆原理，在甲看到了乙的全身像时，乙也一定看到了甲的全身像C . 根据光路可逆原理，在甲看到了乙的半身像时，乙也看到了甲的半身像D . 甲看到了乙的全身像，乙可能看到了甲的全身像10. （2分） (2018八上·黄冈期中) 一个做匀速直线运动的物体，在4s内通过的路程是 20m，则它在前2s 的速度一定是（）A . 80m/sB . 10 m/sC . 5 m/sD . 无法判断11. （2分）(2019·通辽) 关于光现象及其应用，下列说法正确的是（）A . 站在河边会发现自己的倒影，这是光的折射现象B . 用手机照相时，镜头相当于凹透镜，成倒立、缩小、实像C . 大雨过后，看到的彩虹是光的色散现象D . 近视眼成像在视网膜后方，需要戴凹透镜矫正12. （2分） (2019八上·黑龙江期中) 下列关于小孔成像的说法中不正确的是：（）A . 原理是光的直线传播B . 实像C . 倒立的D . 放大的像13. （2分） (2020八下·龙湖期末) 疫情期间，农村“大喇叭”重出江湖，用最接地气的表达，呼吁村民们做好疫情防控，戴好口罩，减少串门。
黑龙江省哈尔滨市 九年级(上)期中物理试卷-(含答案)
九年级（上）期中物理试卷一、单选题（本大题共12小题，共24.0分）1.有关分子热运动，下列说法正确的是( )A. 液体很难被压缩，说明分子间有斥力B. 手捏海绵，海绵体积变小，说明分子间有空隙C. 扩散现象不能在固体中发生D. 扫地时尘土飞扬，说明分子在做无规则运动2.下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况关于对图中①②③④的补充正确的是（）A. ①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能B. ①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能C. ①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能D. ①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能3.下列用电器通电1h，最有可能消耗1kW•h电能的是（）A. 冰箱B. 小台灯C. 电视机D. 家用空调4.如图所示，把一根塑料绳的一端扎紧，从另一端撕开许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。
下列分析正确的是（）A. 细丝张开的原因是带了异种电荷互相吸引B. 细丝张开的原因与验电器的工作原理相同C. 细丝带了电是通过摩擦的方法创造了电荷D. 细丝带上了电的实质是分子在物体间的转移5.在如图所示的电路中，正确的说法是（）A. 闭合，断开，发光，不发光B. 闭合，，，都发光C. ，都断开，，都不发光D. 闭合，断开，，都发光6.两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示。
根据图线可知（）A. 甲液体的比热容大于乙液体的比热容B. 如果升高相同的温度，两种液体吸收的热量相同C. 加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D. 加热时间相同，甲液体温度升高比乙液体温度升高得多7.下列关于热量的说法中，正确的是（）A. 温度高的物体所含热量多B. 热传递过程中传递温度C. 两个物体升高的温度相同时，吸收的热量一定相等D. 质量一定的水，升高或降低相同的温度时，吸收或放出的热量一定是相等的8.关于电流做功过程中的能量转化，下列说法中错误的是（）A. 电动机主要是把电能转化为机械能B. 白炽灯主要是把电能转化为内能C. 给蓄电池充电是化学能转化为电能D. 电炉主要是把电能转化为内能9.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A. V示数等于示数B. 示数大于示数C. A示数大于示数D. 示数大于示数10.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小11.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A. 两灯均正常发光时，乙灯消耗的电能较多B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻C. 两灯并联在110伏的电路中，甲灯比乙灯实际功率小D. 将乙灯接入110伏电路中，它的实际功率为50瓦12.如图所示的四个电路中，R0为已知阻值的定值电阻，不能测出未知电阻R x的电路是（）A. B.C. D.二、填空题（本大题共9小题，共19.0分）13.把图钉帽在课桌上来回摩擦几下后，图钉帽热得烫手，这是用______的方法改变了物体的内能；把瓶装水放在冰箱里，一会儿变凉了，这是用______的方法改变了物体的内能。
黑龙江省哈尔滨市九年级上学期期中物理试卷
黑龙江省哈尔滨市九年级上学期期中物理试卷姓名:________ 班级:________ 成绩:________一、填空题 (共8题；共19分)1. （4分） (2015八上·桑植期末) 向手背吹气时，手背感觉凉爽；而向手背哈气时，手背感觉湿热．这是因为：吹气时可以加速手背汗液的________（请填发生的物态变化），同时会在手背________热；呵气时呵出的水蒸气在手背遇冷________，同时会在手背________热．2. （2分）(2016·黄埔模拟) 在如图所示的电路中，电源电压保持不变．电键S闭合前后电流表均无示数，若故障只发生在电阻R1、R2上．①故障是________．②现将一个完好的电阻R0替换电阻________（选填“R1”或“R2”），电键S闭合前后电流表示数可能发生变化．3. （3分）(2017·河南模拟) 我国的很多成语、谚语都包含有物理知识，请联系表中的相关内容填写表中空格．谚语或诗词物理知识实际应用如坐针毡________________扬汤止沸汽化吸热________4. （2分）为了推进“节能减排”措施，现在市场上出现了一种新型的节能灯﹣﹣LED灯．李雨同学家中买了5只这样的灯，他看到灯上标有“220V 5W”的字样，这些灯要正常发光，需要的供电电压是________ V，这些灯在家中的连接应该是________ （选填“串联”或“并联”）的．5. （2分） (2017九上·芜湖期中) 如图所示，甲、乙是测量电压或电流的仪表；当S闭合后，为了使小灯泡并联，且L1和L2都能发光.则甲是________表，乙是________表.6. （2分） (2017九上·渝中期中) 如图，现有一电流表和电压表，要求将核实的电表放置在甲、乙、丙三处，使S闭合时，两灯并联均发光且甲、乙、丙三处的电表正常工作，则电流表放于________处，电压表放于________处．7. （2分）(2018·常德) 现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B________（选填“带正电”、“带负电”或者“不带电），A和C互相________。
黑龙江省哈尔滨市松雷中学2016届九年级物理上学期期中试题(含解析) 新人教版
黑龙江省哈尔滨市松雷中学2016 届九年级上学期期中物理试卷一、选择题：（每小题2 分，共24 分，每小题只有一个正确答案）1．从欧姆定律可以导出公式R=，下列说法正确的是（）A．当电压U 增大为原来的2 倍时，电阻R 也增大为原来的2 倍B．当电流I 增大为原来的2 倍时，电阻R 减小为原来的二分之一C．通过导体的电流若为零，电阻也为零 D．即使导体两端的电压为零，电阻也不为零2．在一段电阻不变的导体两端加20V 电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω3．如图的四个电路中，电源电压U 相同，R1＜R2，电路的总电阻由小到大的顺序是（）A．甲乙丙丁B．丁甲乙丙C．丁乙丙甲D．丙乙甲丁4．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P 向左移动过程中，下列说法正确的是（）A．电流表的示数变大 B．电压表的示数变大 C．电压表与电流表示数的比值不变 D．电压表示数变大，电流表示数变小5．如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2 后，电压表示数变为2V，则R2 的电阻和电源电压分别是（）A．10Ω、9V B．20Ω、6V C．20Ω、9V D．10Ω、6V6．某同学想用一只“2V、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V 的蓄电池作电源．为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm”的电阻线．该同学应如何利用这捆电阻线才能保证小灯泡正常发光（）A．应并联一段10cm 长的电阻线B．应串联一段15cm 长的电阻线C．应并联一段15cm 长的电阻线D．应串联一段10cm 长的电阻线7．如图所示电路，电源两端的电压一定，开关S1 闭合，如果要使电压表示数减小，电流表的示数增大，则下列操作一定可行的是（）A．滑动变阻器的滑片P 向上移B．滑动变阻器的滑片P 向下移C．开关S2 闭合，滑动变阻器的滑片P 向下移D．开关S2 闭合，断开开关S1，滑动变阻器的滑片P 不动8．小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻，R1 是滑动变阻器）．可以测量人体重的电路是（）A ．B ．C．9．某同学利用如图所示电路，测量标有“2.5V”小灯泡的电阻，下列说法错误的是（）A．闭合开关前，滑片P 应滑到B 端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V 时，测出通过小灯泡的电流，可算出小灯泡正常发光的电阻D．实验还可得知，通过小灯泡的电流越大，小灯泡越亮10．如图所示电路，灯 L1、L2 的额定电压分别为 2V、10V，S1 闭合，S2 断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S2 闭合后，移动变阻器滑片使 L2 仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（）A．滑片在中点右侧，电流表示数变小B．滑片在中点左侧，电流表示数变大C．滑片在中点右侧，电流表示数不变D．滑片在中点左侧，电流表示数不变11．光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1 为光敏电阻，R2 为滑动变阻器，A、B 间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B 间电压降低 B．当有人通过通道而遮蔽光线时，通过R1 的电流变大 C．当仅增大R2 连入电路中的阻值时，通过R1 的电流变大 D．当仅增大R2 连入电路中的阻值时，可降低A、B 间的电压12．如图所示，小灯泡规格为“6V 0.6A“（灯丝电阻不变），闭合开关，当滑动变阻器的滑片P 移至a 端时，电流表示数为 0.6A；当滑片 P 移至b 端时，电压表示数为 4V，则（）A．小灯泡灯丝电阻是6ΩB．电源电压是10V C．滑动变阻器最大阻值是20ΩD．滑动变阻器滑片P 从a 端移动到b 端的过程中，电流表示数变大，电压表示数变小二、非选择：13．将电阻R1、R2 串联后接入电路时，通过电阻R1、R2 的电流之比I1：I2= ，此时电阻R1、R2 两端的电压之比U1：U2=3：5；现将电阻R1、R2 并联后接入电路，则通过电阻R1、R2 的电流之比I1：I2= ．14．定值电阻R1=10Ω，R2=5Ω，串联在电源电压不变的电路中时，通过R1 的电流I1=0.2A，则电源电压U= V；若将两电阻并联在同一电路中时，干路中的电流I= A．15．额定电压为6V 的用电器与4Ώ的电阻串联后，接入电源，它正常工作，此时电路电流为O．5A，则用电器的电阻为Ώ，电源电压为V．16．小明同学实验时连接了如图所示的电路，实验操作正确，他闭合开关后将会发现电压表示数（填“变大”、“变小”或“不变”），电流表示数（填“变大”、“变小”或“不变”）．17．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U﹣I 图象，则a 的电阻值为Ω，将a、b 串联接在电压为3V 的电源上，电路中电流为A．18．小华用如图所示的电路探究电流与电阻的关系，已知电源电压为6V，滑动变阻器R′的最大电阻为20Ω，电阻R 为10Ω，实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R 两端的电压为4V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15Ω、30Ω、45Ω、60Ω各一个，为了保证实验成功，小华应选择的电阻是Ω和Ω．19．小明为了测出R x 的阻值，设计了如图所示的电路，电源电压恒定不变，已知R0=5Ω，当S1 闭合、S2 断开时，电流表示数分别I1=0.5A；当S1 断开、S2 闭合时，电流表示数I2=0.2A，则R x= Ω，电压表示数U= V．20．如图，甲、乙电路是某个实验小组利用“等效替代”的思想设计的测量电阻Rx 阻值的两个电路图（其中R 为电阻箱，也是一种变阻器，它优越于滑动变阻器的地方是：每次调节完毕都可以读出连入电路中电阻值的大小）．你认为方案可行，说出另一个方案不可行的理由．21．如图所示，已知R1=10Ω，R3=20Ω，R4=20Ω，电压表V1 的示数为4V，电压表V2 的示数为5V，则电阻R2 的阻值为Ω，AB 间的电压U 为V．22．如图是利用滑动变阻器控制电流的电路，其中定值电阻R 为100Ω，它与滑动变阻器串联在电路中，通过电阻的电流可在10mA～100mA 范围内调节．选用电源的电压应为V；滑动变阻器的规格为．23．请利用下列器材，用笔画线连接“伏安法测量电阻”的实验电路．24．在探究“电流与电压、电阻的关系”的过程中，两小组同学提出了以下猜想：小组1 猜想：电流可能跟电压成正比；小组2 猜想：电流可能跟电阻成反比．（1）小组1 的做法是：按图甲所示连接电路，保持定值电阻R=10Ω不变，闭合开关S 后，调节滑动变阻器R′，得到多组数据．在分析数据的基础上得出的结论是．小组2 连接了如图乙所示的电路图．正确的实验步骤为：①让5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向（填“左”或“右”）移动，当观察到电压表示数为V 时，记录电流表示数；③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图丙所示．出现上述情况的原因可能是；（3）重复中②的操作，得到下表的数据．为了得出导体中电流与导体电阻的关系，请写出分析数25．某小组在“测量小灯泡正常发光时电阻”的实验中，选取了下列器材：小灯泡正常发光的电压为3.8V，电阻大约为10Ω，电源电压为6V 且保持不变，电压表（0﹣3V，0﹣15V）．（1）小明设计了如图甲所示的电路图，（其它器材如图所示），电压表应选量程；同组的小雪认为小明的实验方案虽然测出了该灯泡的正常发光的电阻，但也存在一定的不足，请你指出小明方案的不足之处．．（3）小明和小雪交流研讨后，仍利用这些器材设计了改进的实验电路如图乙所示，小雪利用这个电路测出了如下表的三组实验数据，请你帮助小雪根据表中的数据计算小灯泡正常发光的电阻是26．小明想测定标有：“3.8V”小灯泡正常发光时（阻值约为10Ω）的电阻，准备器材如下：学生电源（有3、6、12V 三档）、电阻R1=5Ω、两块电流表（0﹣0.6﹣3A）、两只滑动变阻器（A、“5Ω2A”、B、“10Ω1 A”）．请完成下列实验：（1）请根据图甲中的电路，将图乙中实物电路补充完整．在这个实验中，你认为小明选用学生电源的V 档，选择（选填“A”或“B”）滑动变阻器．（3）小明为了更快的完成实验，闭合开关，调节滑动变阻器的滑片到某一位置时，记录了电流表A1、A2 示数分别为I1、I2，按他的测量方法写出计算灯泡电阻的表达式R L= ；你认为这种做法是否正确吗？，理由是．三、解答题（共1 小题，满分7 分）27．某科技兴趣小组只做了一艘小潜水艇，为了测定该潜水提的下潜深度，他们设计了如图甲所示的电路，其中电源电压U=12V；R0 是阻值为20Ω的定值电阻；A 为深度表，其实质是一只量程为0～100mA 的电流表；R 是一种压力传感器，其阻值随压力F 变化的关系如图乙所示，问：（1）当该潜水艇浮在水面（压力传感器未浸入水中）时，电路中的电流多大？图甲电路能测量到最大深度时，压力传感器上承受的压力为多少？此时电路消耗的电功率为多少？（3）在不更换压力传感器的情况下，为了增大图甲电路所能测量的最大深度，应对该电路如何改进？（写出一种方法即可）黑龙江省哈尔滨市松雷中学2016 届九年级上学期期中物理试卷参考答案与试题解析一、选择题：（每小题2 分，共24 分，每小题只有一个正确答案）1．从欧姆定律可以导出公式R=，下列说法正确的是（）A．当电压U 增大为原来的2 倍时，电阻R 也增大为原来的2 倍B．当电流I 增大为原来的2 倍时，电阻R 减小为原来的二分之一C．通过导体的电流若为零，电阻也为零 D．即使导体两端的电压为零，电阻也不为零【考点】欧姆定律；影响电阻大小的因素．【专题】定性思想．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．【解答】解：导体电阻是导体本身的一种性质，与通过导体的电流及导体两端的电压无关，故A、B、C 错误，D 正确；故选D．【点评】我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会该定义法．2．在一段电阻不变的导体两端加20V 电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω【考点】欧姆定律的变形公式．【专题】欧姆定律．【分析】（1）已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电路无关，再根据欧姆定律求出该导体两端的电压变为5V 时通过的电流．【解答】解：由I=可得，导体的电阻： R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电路无关，所以，当该导体两端的电压变为5V 时，导体的电阻仍为20Ω不变，此时通过导体的电流：I′===0.25A．故选：A．【点评】本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目．3．如图的四个电路中，电源电压U 相同，R1＜R2，电路的总电阻由小到大的顺序是（）A．甲乙丙丁B．丁甲乙丙C．丁乙丙甲D．丙乙甲丁【考点】电阻的串联；电阻的并联．【专题】电压和电阻．【分析】根据电阻的串联和电阻的并联进行解答，即：两个电阻串联时总电阻比任何一个电阻都大；两个电阻并联时总电阻比任何一个电阻都小．【解答】解：因为电阻并联时阻值最小，串联时阻值最大，且R1＜R2；所以：电路的总电阻由小到大的顺序是：丁、甲、乙、丙．故选B．【点评】解决本题的关键是学生对电阻的串联和并联特点的理解和与掌握．4．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P 向左移动过程中，下列说法正确的是（）A．电流表的示数变大 B．电压表的示数变大 C．电压表与电流表示数的比值不变 D．电压表示数变大，电流表示数变小【考点】滑动变阻器的使用；串联电路的电流规律；欧姆定律的应用；电阻的串联．【专题】应用题；压轴题；动态预测题．【分析】①首先分析电路图：定值电阻R 与滑动变阻器串联，电流表测量的是整个电路中的电流，电压表并联在定值电阻两端，测量的是定值电阻两端的电压；②当滑动变阻器的滑片P 向左移时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律I= 确定电流表示数的变化情况；③定值电阻R 的阻值不变，可利用公式U=IR 判断出定值电阻R 两端电压的变化情况，即电压表示数的变化情况；④首先要明确电压表与电流表示数的比值的含义，从而可以判断出电压表与电流表示数比值的变化．【解答】解：定值电阻R 与滑动变阻器串联，电流表串联在电路中，电压表并联在定值电阻两端；①滑动变阻器的滑片P 向左移动时，滑动变阻器接入电路的阻值变大，即总电阻变大，由欧姆定律I=可知，电路中的电流变小，即电流表的示数变小；②定值电阻的阻值不变，而电路中的电流变小，由公式U=IR 可知，定值电阻两端的电压变小，即电压表的示数变小；③电流表测量的是整个电路中的电流，电压表测量的是定值电阻两端的电压，所以电压表与电流表示数的比值为定值电阻的阻值，而定值电阻的阻值不变，所以电压表与电流表示数的比值不变．故A、B、D 不符合题意；C 符合题意．故选C．【点评】本题考查欧姆定律公式及其变形的灵活运用，难点是判断滑动变阻器滑片移动过程中电路电阻的变化，要知道串联电路电流和电阻的规律．5．如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2 后，电压表示数变为2V，则R2 的电阻和电源电压分别是（）A．10Ω、9V B．20Ω、6V C．20Ω、9V D．10Ω、6V【考点】欧姆定律的应用；串联电路的电压规律．【专题】计算题；压轴题．【分析】闭合开关S1、S2，电路中只有电阻R1，电压表测R1 两端电压，也就是电源电压，电流表测量R1 的电流，根据欧姆定律可求R1 的阻值．断开开关S2，两只电阻串联，电压表测R1 两端电压，根据欧姆定律可求此时电路电流，已知电源电压，电源电压减去R1 两端电压就是电阻R2 两端电压，同样利用欧姆定律可求电阻R2 的阻值．【解答】解：闭合开关S1、S2，电压表测R1 两端电压，也就是电源电压为6V；电阻R1===10Ω，断开开关S2，此时电路电流I===0.2A，R2 两端电压U2=U﹣U1=6V﹣2V=4V，R2===20Ω．故选B．【点评】本题考查电压、电阻、电流的计算，关键是欧姆定律公式及其变形的灵活运用，还要知道串联电路中电压的规律．6．某同学想用一只“2V、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V 的蓄电池作电源．为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm”的电阻线．该同学应如何利用这捆电阻线才能保证小灯泡正常发光（）A．应并联一段10cm 长的电阻线B．应串联一段15cm 长的电阻线C．应并联一段15cm 长的电阻线D．应串联一段10cm 长的电阻线【考点】欧姆定律的应用．【专题】应用题；比较思想；归纳法；欧姆定律．【分析】灯泡正常发光时的电压小于电源的电压，要使灯泡正常发光应串联一个电阻分压，根据串联电路的电压特点求出电阻两端的电压，根据欧姆定律表示出电路中的电流，利用串联电路的电流特点建立等式即可求出电阻的阻值，再根据“1Ω/cm”求出电阻线的长度．【解答】解：灯泡正常发光时的电压为2V，要使其接到6V 的电源上正常发光，则应串联一个电阻分压，串联电路中总电压等于各分电压之和，电阻两端的电压U R=U﹣U L=6V﹣2V=4V，串联电路中各处的电流相等，根据欧姆定律可得：I==，即=，解得：R=10Ω，电阻线的电阻“1Ω/cm”，串联电阻线的长度：L==10cm．故选D．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是知道串联分压、并联分流的特点．7．如图所示电路，电源两端的电压一定，开关S1 闭合，如果要使电压表示数减小，电流表的示数增大，则下列操作一定可行的是（）A．滑动变阻器的滑片P 向上移B．滑动变阻器的滑片P 向下移C．开关S2 闭合，滑动变阻器的滑片P 向下移D．开关S2 闭合，断开开关S1，滑动变阻器的滑片P 不动【考点】欧姆定律的应用；串联电路的电流规律；滑动变阻器的使用．【分析】图中开关S1 闭合时，R1 与R2 串联，电压表测R2 两端电压．根据串联电压分配与电阻关系特点来分析，要使电压表示数减小，只能是R2 的阻值减小，即滑片P 向下移，且电流表的示数增大，而开关S2 闭合后，R1 被短路，电压表测量电源电压，示数会增大，故C 错误．若开关S2 闭合，断开开关S1，电压表串在电路中，示数会增大，电流表的示数几乎为零，不可行．【解答】解：当滑动变阻器的滑片P 向上移时，R2 的阻值变大，则电压表示数增大，电流表的示数减小，所以A 不可行；当滑动变阻器的滑片P 向下移时，R2 的阻值变小，则电压表示数减小，电流表的示数增大，符合要求；开关S2 闭合后，R1 被短路，电压表测量电源电压，示数会增大，故C 错误．开关S2 闭合，断开开关S1，电压表串在电路中，示数会增大，电流表的示数几乎为零，不可行．故选 B ． 【点评】这类题有一定拔高难度，要求我们对串并联电路特点相当熟悉，并能灵活运用规律来解 决．8．小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻，R 1 是滑动变阻器）．可以 测量人体重的电路是（ ）A ．B ．C ．D ． 【考点】欧姆定律的应用．【专题】图析法；欧姆定律．【分析】先识别电路，然后根据压力的改变，判断滑动变阻器接入电路的阻值的变化，再根据欧姆 定律判断电压表和电流表示数的变化．【解答】解：A 、电路为串联电路，电压表测量滑动变阻器两端的电压，当压力增大时，滑动变阻 器接入电路的电阻增大，根据串联电路电阻的分压作用可知，变阻器分得的电压变大，电压表的示 数变大，故 A 选项符合题意； B 、电流表与滑动变阻器并联，电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改 变，故 B 选项不符合题意； C 、因为电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不 变，故 C 选项不符合题意； D 、电压表的内阻很大，在电路中相等于断路，所以无论压力增大还是减小，电压表的示数都不 变，故 D 选项不符合题意．故选 A ．【点评】明确电表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电 流、电压的变化是解题的关键．9．某同学利用如图所示电路，测量标有“2.5V ”小灯泡的电阻，下列说法错误的是（ ）A ．闭合开关前，滑片 P 应滑到B 端B ．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C ．当电压表示数为 2.5V 时，测出通过小灯泡的电流，可算出小灯泡正常发光的电阻D．实验还可得知，通过小灯泡的电流越大，小灯泡越亮【考点】欧姆定律的应用．【专题】实验题；欧姆定律．【分析】（1）闭合开关前，滑片P 应滑到最大值处；灯泡不亮可能是电路出现断路或短路；（3）灯泡电压达到额定电压时，正常工作，由I=可计算灯泡电阻；（4）灯泡亮度由灯泡的实际功率决定，由此分析即可．【解答】解：A、为了保护电路，闭合开关前，滑片P 应滑到最大值B 端，故A 说法正确；B、闭合开关后，小灯泡不发光，有可能小灯泡灯丝断了，也有可能是灯泡短路造成的，故B 说法错误；C、由图电压表测灯泡两端电压，所以电压表示数为2.5V 时灯泡正常发光，测出此时通过灯泡的电流，由R=可计算小灯泡正常发光的电阻，故C 说法正确；D、灯泡电压越大，通过的电流越大，由P=UI 可知，灯泡的实际功率越大，所以灯泡越亮，故D 说法正确．故选B．【点评】本题是测小灯泡电阻的题目，考查了实验中的注意事项、电路故障分析、灯泡电阻的计算方法等，都是常考的问题，应掌握好．10．如图所示电路，灯 L1、L2 的额定电压分别为 2V、10V，S1 闭合，S2 断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S2 闭合后，移动变阻器滑片使 L2 仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（）A．滑片在中点右侧，电流表示数变小B．滑片在中点左侧，电流表示数变大C．滑片在中点右侧，电流表示数不变D．滑片在中点左侧，电流表示数不变【考点】欧姆定律的应用；电流表的使用．【专题】压轴题．【分析】由开关的通断可以得出电路的状态，则可得出电路中电阻的变化，由电阻的变化可知要使灯L2 正常发光，应如何调节滑动变阻器，根据灯泡的发光情况可得出电流的变化情况．【解答】解：当S2 闭合时，L l 被短路，电路中的总电阻减小，电路中的电流变大，为使L2 正常发光，应减小电流，增大电阻，因此滑片应在中点右侧，而L2 正常发光时的电流是相同的，故电流表示数不变．故选C．【点评】本题要注意开关闭合后，L1 被短路，则电路中的总电阻减小．11．光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1 为光敏电阻，R2 为滑动变阻器，A、B 间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B 间电压降低 B．当有人通过通道而遮蔽光线时，通过R1 的电流变大 C．当仅增大R2 连入电路中的阻值时，通过R1 的电流变大 D．当仅增大R2 连入电路中的阻值时，可降低A、B 间的电压【考点】电路的动态分析；串联电路的电流规律；串联电路的电压规律；欧姆定律的应用．【专题】应用题；电路和欧姆定律；电路变化分析综合题．【分析】（1）由电路图可知，两电阻串联，监控装置与R2 并联；根据题意得出有人通过时R1 阻值的变化，根据欧姆定律可知电路中电流的变化和A、B 间电压的变化；当仅增大R2 连入电路中的阻值时，根据欧姆定律可知电路中电流的变化和R1 两端的电压变化，根据串联电路的电压特点可知A、B 间电压的变化．【解答】解：由电路图可知，两电阻串联，监控装置与R2 并联．（1）当有人通过通道而遮蔽光线时，R1 阻值变大，电路中的总电阻变大，∵I=，∴电路中的电流变小，通过R1 的电流变小，故B 不正确；∵U=IR，∴R2 阻值不变时，其两端的电压变小，即A、B 间电压降低，故A 正确；当仅增大R2 连入电路中的阻值时，电路中的电阻变大，∵I=，∴电路中的电流变小，故C 不正确；∵U=IR，∴R1 阻值不变时，其两端的电压变小；∵串联电路的总电压等于各分电压之和，∴R2 两端的电压变大，即A、B 间电压升高，故D 不正确．故选A．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是会分析当有人通过通道而遮蔽光线时和当仅增大R1 连入电路中的阻值时电路的动态分析，要注意光敏电阻的特点．12．如图所示，小灯泡规格为“6V 0.6A“（灯丝电阻不变），闭合开关，当滑动变阻器的滑片P 移至a 端时，电流表示数为0.6A；当滑片P 移至b 端时，电压表示数为4V，则（）。
黑龙江省九年级(上)期中物理试卷-(含答案)
九年级（上）期中物理试卷题号一二三四五六总分得分一、单项选择题（本大题共8 小题，共16.0 分）1.经过直接感知的现象，推断没法直接感知的事实，是常用的物理方法。
以下依据现象所做出的推断，切合事实的是（）A.B.推断街边的路灯同时亮、灭路灯是串连的推断投篮抛向空中的篮球，走开手后还可以连续运动手对空中的篮球还有力的作用推断磁体四周有磁场C. 小磁针放在磁体旁受力偏转D. 用超声波可击碎人体内的“钻石”推断声波能传达信息2. 一个标有“ 220V 440W”的电热器，当经过它的电流为 1A 时，它的本质功率（）A. 等于额定功率B. 大于额定功率C. 小于额定功率D. 没法判断3. 已知一台直流电动机两头的电压为6V，经过电动机的电流为2A，线圈的电阻为0.5 Ω．则在 1min 内电动机耗费的电能及产生的热量分别为（）A. 720J，120JB. 720J，720JC. 720J，600JD. 600J，120J4. 对于生活用电，以下说法正确的选项是（）A.改换灯泡前应断开电源开关B.用电器开关短路会造成电路中电流过大C.保险丝能够用钢丝来取代D.我国家庭电路的电压时 36V5.电工维修电路有时需要带电操作，以下图，以下操作不会发生触电事故的是（）A.甲站在绝缘凳上同时接触火线和零线B.乙站在绝缘凳上仅接触火线C.丙站在地上仅接触火线D.丁站在地上同时接触火线和零线6.一个能绕中心转动的小磁针在图示地点保持静止。
某时辰开始小磁针所在的地区出现水平向右的磁场，磁感线以下图，则小磁针在磁场出现后（）A.两极所受的力是均衡力，所以不会发生转动B.两极所受的力方向相反，所以会连续转动C.D. 只有 N 极受力，会发生转动，最后静止时N 极所指方向水平向右两极所受的力方向相反，会发生转动，最后静止时N 极所指方向水平向右7.分别标有“ 6V 6W”和“ 6V 3W”的甲、乙两只灯泡，经实验测得其 I -U 特征曲线如右图所示。
哈尔滨市九年级上学期期中物理试卷.docx
哈尔滨市九年级上学期期中物理试卷一、选择题（共12题；共24分）1.（2分）状态一定的某种物质的比热容（）A .跟它吸收的热量成正比B .跟它的质量成正比C ,跟它的温度变化成正比D .是物质的一种属性，大小与上述因素无关2.（2分）下列关于温度、内能和热量的说法，正确的是（）A .同一物体，温度越高内能越大B . 0°C的冰没有内能C .物体温度越高，所含热量越多D .物体内能减少，一定对外做功3.（2分）下列说法不正确的是（）A .钻木取火是根据做功的方式改变内能的B .汽油机压缩冲程中是将内能转换成机械能C .核电站利用核裂变获得能量D . 0. 5kg的氢气完全燃烧放出^.15 - 10 J的热量（氢气的热值是14.3 - 10r J/kg）4.（2分）下列根据现象所做出的推测中，不合理的是（）A . “重锤”从高处落下时，将木桩打得越深些“重锤”的重力势能越大B .相同条件下，煤油比水吸热升温快划煤油的比热容小C .街道两边的路灯，一盏灯熄灭时其它灯仍然亮也路灯是并联的D .甲、乙两灯串联时，甲灯比乙灯亮划甲灯中电流大5.（2分）用毛皮摩擦过的橡胶棒去靠近由细线吊着的轻质小球，产生了互相吸引的现象，则该小球〔）A . 一定带正电B . 一定带负电C .可能带正电，也可能不带电D .可能带负电，也可能不带电6.（2分）下列各组物质中，都是绝缘体的有（）A .鸨丝、石墨棒B .人体、大地、空气C .陶瓷、橡胶、塑料D .盐水、纯水7.（2分）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。
若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确（）A .甲图电压表示数变化范围大B .乙图的电压表示数变化范围大C .甲图的电流表示数变化范围大D .甲图和乙图的电流表示数变化范围一样大8.（2分）（2017*邵阳）如图所示电路，电源电压为5V, LI、L2发光时的电阻均为6Q电流表、电压表量应分别选择（）A .电流表（0〜0. 6A）、电压表（0〜3V）B .电流表（0〜0. 6A）、电压表（0-15V）C .电流表（0〜3A）、电压表（0〜3V）D .电流表（0〜3A）、电压表（0-15V）9.（2分）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机M.在如图所示的四个电路图中，符合上述要求的是（）10.（2分）某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c,则下列说法正确的是（）a是定值电阻的图象，b是灯泡的图象b是灯泡的图象，c是定值电阻的图象a是灯泡的图象，c是定值电阻的图象b是定值电阻的图象，c是灯泡的图象（2分）如图所示的电路，要使两个小灯泡LI , L2串联，应（）11.S2 ,闭合开关S3S3 ,闭合开关S2 闭合开关S2 , S3 闭合开关S1 , S312.（2分）由电源、开关、两个规格不同的灯泡和若干导线组成的电路，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（一定是串联一定是并联串联、并联都可以D .条件不足，无法判断二、填空题（共6题；共17分）13.（2分）火柴可以擦燃，也可以用火点燃，前者是用的方式使火柴燃烧，后者是用的方法使火柴燃烧，两种方法都可以改变物体的内能.14.（3分）家庭电路的电压是 V；教室里的电风扇与日光灯是联；光在真空中的传播速度是_________ m/s.15.（2分）（2014-苏州）毛皮摩擦过的橡胶棒带电，将该橡胶棒靠近带负电的泡沫塑料小球时，小球将会被•16.（3分）如图所示的电路中，电源电压保持不变，当开关S1闭合、S2断开，甲、乙为电流表时，两表示数之比是I甲：1乙=1 : 3,则R1 : R2=；当开关SI、S2都闭合，甲、乙两表为电压表时，两电表示数之比U甲：U乙=, Rl、R2消耗的电功率之比为P1 : P2= .17.（3分）如上图，电源电压保持不变，电阻Rl=R2=R3=10 Q .要使R2、R3并联，应闭合关,此时电流表的示数为II;要使Rl、R2串联，开关SI、S2应____________ （填“断开”或“闭合”），此时电流表的示数为 12；则 II : 12=18. （4分）如图1所示, 温度计的示数为. °C,如图2所示，弹簧测力计的示数为. N.如图3所示的电阻箱的示数为 Q.如图4所示，物体A的长度为 cm.三、作图题供1题；共5分）19. （5分）请根据图所示的实物图，在方框内画出对应的电路图.四、实验探究题（共3题；共22分）20. （7分）以下是开展''制作模拟调光灯”综合实践活动，根据题意回答或者解决有关问题.实验器材：学生电源（电压限取5V 挡）、规格为“2.5V、0.25A”的小灯泡、规格为“20Q、1A”的滑动变阻 器、开关和若干导线、电流表、电压表，另有各种规格的定值电阻可供任意选用（均标注电阻值和允许通过的最大 电流值）.制作要求：亮度可连续调节；在调光的整个过程中，灯两端的电压不能超过2. 5V. 活动过程：（1） 计算出100s 小灯泡正常发光时的电流做的功为 J ；（2）相互交流时，小强实验桌上的情景如图甲，不少同学认为该调光灯不符合制作要求，原因是如果随意调 节滑动变阻器的滑片，可能导致；nnj nncmmi|H ill 3njnn jnu Si囹3（3）小红同学认为：可在小强的电路中再串联一只规格合适的定值电阻R0 （如图乙）就能符合要求.请你根据题意和有关计算，确定R0=Q；（4）还有同学提出另一种改进方案：如果不串联定值电阻，可以在滑动变阻器的适当位置上做标记（或加一个限位装置）限制它的调节范围，也能符合要求.请你说明，还需增加这样的电学仪表，这个改进方案才能实施；请说出如何运用增加电学器材来达到你的目的：将此表,调节滑动变阻器，当此表示数为时加一个限位装置；（5）小强发现刚闭合开关小灯泡就亮了，并不能正真实现“亮度可连续调节”，于是大家一起讨论后设计出图丙A, B, C三个电路图（设计过程已经考虑前面同学发现的问题），你觉得符合要求的是.21.（4分）小明利用如下表所示的装置做“比较水和沙子，并分别用相同的酒精灯加热，用温度计测量它们的温度变化.加热时间/min 0 3 6 9水的温度/©19 37 42 46沙子的温度19 71 88 98/ °C（1）实验中要求水和沙子的初温相同、相同，实验数据记录如下表所示.（2）分析表中数据可知，水和沙子加热相同的时间，升高的温度多.若使水和沙子升高相同的温度, 需要加热更长的时间.那么水和沙子比较吸热能力强的物质.22.（11分）为了测定小灯泡电阻值，某同学设计并连接了如图甲所示电路.乙丙（1）该实验原理是.(2)在连接电路时，开关应处于状态.(3)用笔画线代替导线将滑动变阻器连入电路中，要求当滑片向右滑时电灯变亮.(4)闭合开关发现灯泡不发光，电流表示数为0,电压表示数为3V,则电路出现的故障是.(5)排除故障后，电压表和电流表的示数如图乙所示，则此时小灯泡的电阻为(6)该同学作出了小灯泡两端电压和电流图象如图丙所示，根据图象可知小灯泡的电阻是的(选填“变化”或“恒定不变”)，其原因是.五、计算题供3题；共45分)23.(15分)在一次课外活动中，小华同学对家里的电磁炉进行了相关的观察和研究，并记录了电磁炉及她家电能表的有关数据，如右表所示.(水的比热容为c=4.2X103J/(kg・°C).请你根据小华同学在活动中获得的有关资料，求解在这段时间内：(1)水所吸收的热量(2)电磁炉的实际功率(3)电磁炉烧水的效率24.(10分)如图所示电路中，电源电压恒定，电阻R0=5Q,滑动变阻器的最大阻值为RP ,闭合开关，移动滑片，当接入电路的有效阻值为RP/4时电流表A的示数为0.45A,当接入电路的有效阻值为RP/5时电流表A 的示数为0. 5A,试求：(1)变阻器的最大阻值RP(2)若电流表的量程为0-0.6A,电压表的量程为0-3V,为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围.25.(20分)飞机的发动机是一种热机，通过航空煤油在气室中燃烧，从喷口向后高速喷出气体，使发动机获得向前的推力，高空中某飞机获得1. 6X105N的水平推力，以600km/h的速度沿水平方向匀速航行lh,需要完全燃烧热值为4X107J/kg的航空煤油4000kg.求lh内：(1)飞机的航程；(2)发动机所做的功；(3)航空煤油完全燃烧放出的热量；(4)发动机的热机效率.参考答案一、选择题（共12题；共24分）1-1、-2T、A3T、B4-1、D5-1、c6T、c7-1、38T、B9T、匚）10-1、c11-1、B12T、B二、填空题（共6题；共17分）【第1空】做功13-1、【第2空】M■柯【策1空】220【第2空】并14-1、【第3空】BxlO8【第1空】员15-1、】排斥【第1空】12【篥2空】3:216-1、【第3空】12g空】Si【第2空】S2断开17-1、【笫3空】4:1【第1空】39【第2空】4【第3空】5018-1、【第4空】3.40三、作图题供1题；共5分）第：由真物图可知，电流从电源的正极出发依次经过开关一L1—L2回到负极,HJ两灯串联，如下BE所示:19-1、四、实验探究题供3题；共22分）20-1.【第1空】62.520-2,【第1空】灯泡两1邮龟压可IB会蟹过2.5VS灯E坏20-3、【第1空】10【第1空】电压表（电流表）【篥2空】并联在4、灯■海两J* （串联任电路中）20-4、33空】2.5V（025A）20-5、【第1空】C【第1空】质量【第1空】沙子【第2空】水【第3空】水【第1空】R=牛【第1空】断开 解:要求当滑片向右滑时龟灯皿，即滑片右滑时,电阻变小,电流变大,故渭片以右电阻丝连入龟路中,如下图所示； 【策1空】灯泡断路(成小灯泡灯座断路)【第1空】8.330【篥1空】变化［第2空】灯丝的电阻随温度M 变化而变化计算题供3题；共45分)岬：Q«=c*m (t-to) =4.2x103〃 ( kg ・*C ) x2kgx ( 50°C-30*C ) =1.68xlO 5J;解：电磴炉工作5min 沔陆的电能：W=150r/2000r/kW»h=150/2000«3.6x lO^J=2.7«105J ;电BE 炉的功率:P=WA=2.7X 105J/300S =900W ; 解：电＜8炉烧水的效率:q=Q/W=1.68 x 105J/2.7 X 105J=62.2% 解:模据女,涓动蛔电路的有效阻值为女时,电路中的电流为0.45A ;4接入电路的有效阻值为¥ 时•电路中的电路为0.5A .电中为：u=Or45Ax5Q+Or45A 学 ①C/=O ・5Ax5fi+O ・5A 孕 ②24-1、Kd<XK2)IW: Rf> = 20Q . C/=4 5\-21-1、 21- 2、 22- 1、22-2、22-3、 22-4、 22-5、 22- 6、五、23- 1解:根据理意,电路中最大电流为电流表的量程0.6A ,总电阻为:R = * == 7 ,50.1 U.oA此时滑动变阻器连入电路电阻的阻值为：7^Q-5fi=15fi即涓动变珥81连入电路的最，N且值为:2.50 ;当渭动变阻!》接入电路电阻交大时.所分得电压也交大.根据电压表的量程.电压量大为3V ,此时R0的电压为:4,5V - JV = 1.5VttWg)：广=特=峪=0JA/Co xztta邮婆阻SiMA观aw且为：心，=罕=惑 = 10。
黑龙江省哈尔滨市九年级上学期期中物理试卷
黑龙江省哈尔滨市九年级上学期期中物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共17分)1. （2分） (2016九上·江苏月考) 李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A . 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1 AB . 将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6 AC . 导体甲的电阻小于导体乙的电阻D . 导体两端的电压为零时，导体的电阻也为零2. （3分） (2018九上·深圳期末) 如图是体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片 P 会滑动到金属片 BC上的某一位置，体重显示表就能显示出测量者的体重．下列关于这种体重测量仪分析正确的是（）A . 体重显示表是用电流表改装成的B . 工作原理图中的 AB 部分相当于开关C . 体重越大，显示表指针偏转越小D . 体重越大，整个电路的电功率越大3. （2分）(2017·海淀模拟) 小华在做观察冰熔化过程的实验时，使用的加热装置在单位时间内放出的热量始终相同．他记录了如表所示的数据，发现在0～2min与10～12min的两段相同时间间隔内温度变化不同．造成这一现象的主要原因是（）加热时间/min0123456789101112温度/℃﹣6﹣4﹣20000000123A . 冰熔化成水后质量变小B . 冰熔化成水后密度变大C . 冰熔化成水后体积变小D . 冰熔化成水后比热容变大4. （2分）冬天，路上的行人一边搓手，一边对手哈气，从而使手感到暖和。
“搓手”和“哈气”在改变内能的方式上分别属于（）A . 做功、热传递B . 热传递、做功C . 做功、做功D . 热传递、热传递5. （2分）有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是A . 把电炉的电阻丝截去一半B . 把电炉的电阻丝截成相等的两段，再并联起来C . 用另一根和它相同的电阻丝串联D . 用另一根和它相同的电阻丝并联6. （2分） (2016九上·无棣期中) 如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）A . A接M，B接NB . C接M，D接NC . A接M，D接ND . B接M，C接N7. （2分） (2016九上·松滋期中) 如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A . 灯L1、L2、L3是串联在电路中的B . 灯L1、L2、L3不是并联在电路中的C . 甲、乙、丙是三只电流表D . 乙表测的是灯L2、L3两端的电压之和8. （2分）如图的电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（）A . 灯L发生了断路B . 滑动变阻器R出现断路C .滑动变阻器R出现短路D . 灯L发生了短路二、填空题和作图题 (共8题；共31分)9. （7分）阅读短文，回答问题如图甲所示为一个LED节能灯，它是用高亮度白色发光二极管做光源．某校科技活动组用以下方法来研究家用电灯和LED节能灯的发光效率：将额定功率均为15W的普通节能灯、白炽灯和LED节能灯依次接入同一照明电路，分别开灯10 min，让温度计的玻璃泡放在距离亮灯大约2 cm处，测出各自的温度．然后，把光敏电阻与电流表按图乙连成电路（该光敏电阻的阻值与光照强度成反比），再在暗室中将这三盏灯依次接入同一照明电路，并放在光敏电阻正上方30 cm处的同一位置，读出相应的电流．根据他们的实验记录完成下列问题：(1)电流通过电灯电能转化为________ 能和________ 能。
