优化处理的宝石表
金银珠宝玉石饰品标识规定DB52428-2004
DB52/428－2004金银珠宝玉石饰品标识规定1范围本标准规定了金银珠宝玉石饰品的定义、标识标签的基本规定、标识内容、标识要求和标识方法。
本标准适用于在贵州省境内生产及销售的金银珠宝玉石饰品的标识标签。
2 规范性引用文件下列文件中的条款通过本标准的引用而构成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，鼓励使用本标准的各方探讨使用这些引用文件最新版本的可能性。
凡是不注日期的引用文件，其最新版本均适用于本标准。
GB 11887 首饰贵金属纯度的规定及命名方法GB/T 16552 珠宝玉石名称GB/T 16554 钻石分级QB/T 1689 贵金属饰品术语QB/T 1690 贵金属饰品重量测量允差的规定QB/T 2062 贵金属首饰3 术语和定义下列术语和定义适用于本标准。
3.1金银 gold & sliver本标准中所指金银是对金、银、铂等贵金属材料的统称。
3.2珠宝玉石 gems指天然形成的矿物单晶体及非晶质体（宝石）、矿物集合体（玉石）、有机宝石和人工宝石的统称，可简称为珠宝或宝石。
3.3饰品 jewelry1DB52/428－20042 指各种发饰、耳饰、颈饰、手饰、足饰、服饰及各种挂件、摆件等，也包括各种未镶嵌宝石戒面。
3.4金银珠宝玉石饰品 gems & jewelry用金、银、铂等材料及其合金制成的饰品，用各种珠宝玉石制成的饰品以及用金、银、铂或其它金属材料与珠宝玉石等多种材料组合制成的饰品或工艺饰品（包括金银饰品、珠宝玉石饰品、珠宝玉石镶嵌饰品、珠宝玉石摆件和具有一定意义或形态的工艺品）。
3.5人工宝石 artificial products完全或部分由人工生产或制造，用于首饰或装饰品的材料统称为人工宝石。
包括合成宝石（有天然对应物）、人造宝石（无天然对应物）、拼合宝石、再造宝石。
3.6仿宝石 imitation stone用于模仿天然珠宝玉石的颜色、外观和特殊的光学效应的人工宝石以及用于模仿另外一种天然珠宝玉石的天然珠宝玉石可称为仿宝石。
常见宝石的优化处理
宝石的优化处理宝石的优化处理是通过改变宝石的颜色、光学效应或韧度改善宝石外观的过程,它不包括宝石的切磨和抛光对于优化处理的宝石些已经被市场所接受,可以当作天然宝石出售。
例如,斯里兰卡灰白色蓝宝石经加热处理变为蓝宝,坦桑尼亚褐色黝帘石经热处理变为蓝色黝帘石无色黄玉经辐射处理变为蓝色黄玉,以及玛瑙经过染色和熔烧呈现出各种颜色等些处理宝石需注明出售也能被市场接受。
如,辐射处理的蓝色钻石,注油的红宝石和祖母绿,染色的翡翠和石英岩等。
而一些经处理后带有有害物质的宝石,则不能被公众接受。
如带有放射性残余的黄玉等近年来,随着优质珍贵宝石资源的枯竭,随着新技术新材料的发展,改善宝石品级、丰富宝石市场越来越重要,宝石优化处理工作成为宝石科研的重要课题常用的宝石优化处理方法有表面处理、染色处理、热处理、辐射处理等一、表面处理在透明宝石底部涂上一层颜色或贴上一小块彩色箔,然后采用封闭式背面镶嵌以改善宝石的颜色。
在不透明或半透明宝石表面涂上一层蜡,以增加宝石的光泽和色彩这是一些古老的改色方法,现在有时仍在使用,将浅黄色钻石亭部涂以一弹层蓝色以消色彩:在玻璃仿制品背部涂以不透明涂料增加亮度,将绿松石表面进行蜡处理以改鉴定时用放大镜仔细观察不难发理各种处理的痕迹,这些处理一旦被去除,将会使宝善光和颜色石的外观发生变化二、染色处理这种处理方法常用于多孔的材料或含相当多裂纹和裂隙的宝石,染料可以渗透进宝石被孔隙和裂缝中。
染料可以是有机染料或无机的化合物,前者通过溶剂的挥发而致色,后者经过化学反的孔或裂中应而沉淀,无机染色通常着色耐久,面有机染色颜色鲜艳但会退色市场上大多数祖母绿都经过油浸染处理,有时是有色油注入其裂隙之中,改善了祖母绿的清晰度和颜色。
石英岩、大理岩,玛瑙玉等常染成各种鲜艳的颜色,染色大量出现常常以假乱真,灰玉翻和一些多孔的蛋白石在糖溶液中煮过,经浓硫酸处理后,除去糖中的氢和氧,所剩下的是均匀的黑色的碳,使宝石变为黑玉和黑蛋白石。
碧玺的优化处理
碧玺的优化处理@翌楝shanky整理碧玺的优化处理：热处理、充填处理、染色处理、镀膜处理、辐射处理、扩散处理。
因为很多人比较关注碧玺的充填问题，我对充填处理介绍的比较多。
如有错误或不足之处，请各位多多指教。
因为珠宝的知识或标准是不断更新的，可能我整理的东西已经过时的呢！1、热处理国家标准把碧玺的热处理列为优化，在证书中是不给于表明的。
经过热处理可以改变碧玺颜色和提高碧玺的净度。
经过热处理的颜色的变化：深绿－蓝绿色碧玺变浅，透明度会提高，绿色加强蓝色消失；除去碧玺颜色中的红色调；某些褐色或褐色碧玺变成粉红色或无色；紫红色调变成蓝色；橙色色调变成黄色。
经过热处理的碧玺，其显微包体常有明显的变化，可见到一些气—液包体破裂（包裹体边缘有放射状须状纹）而产生的变暗现象。
（这是鉴定是否热处理的依据之一）2、充填处理碧玺包裹体丰富、裂隙发育却成为碧玺加工中的一个痛病。
一般工厂在半宝石的加工过程中，为了避免原料的破裂，增加出品率，都是在切割之前充胶，其作用就是增加粘合度并附带着增加透明度。
特别是碧玺，作为半宝石中的比较贵重的一个品种，一般即使在充胶之后都才有10-20%的出品率，如果不充胶，出品率可能连5%都不到。
这样，为了降低成本提高出品率，几乎所有的碧玺在切割之前都会有充胶这个环节。
质量好的碧玺是不需要充填处理的，优化处理会降低碧玺价值。
充填物分俩类：有机物和玻璃，细分为无色胶、无色油、有色胶、有色油、无色玻璃，有色玻璃。
在常规检测中，在宝石显微镜下观察碧玺样品的内部, 其大多具有黄色与白色絮状充填物以及蓝色闪光、流动构造等特征（请看以下4个图）。
你仔细观察充填过的碧玺表面，你会发现碧玺的光泽度和充填物的光泽度是不同的。
图一图二充填物是充填在开放性裂隙中的，鉴定充填过油和胶的碧玺时，要注意观察表面光泽和充填物的光泽的区别，一般可见黄褐色填充物（图三）；鉴定充填玻璃的碧玺时，在碧玺晃动过程中会出现闪光效应（图四）。
红宝石优化处理 充填 专业解释
红宝石优化处理充填专业解释
红宝石的优化处理方法有多种，其中包括充填处理。
充填处理主要是针对低档红宝石，其透明度差、裂隙较发育，商业价值不高。
为提高红宝石的净度和透明度，个别不良商家会利用玻璃对低档红宝石进行充填，来达到掩盖裂隙并提高透明度的目的。
这类高铅玻璃材料的高温粘度和软化温度偏低，具良好的流动性、较强的浸润能力、较高的粘结强度。
经中温加热条件下（600～680℃）充填处理后，可使红宝石中的裂隙得以较好的填补和愈合。
充填处理红宝石的表面形貌特征十分典型，即高铅玻璃充填物呈不规则网脉状、斑块状沿红宝石原裂隙处连续分布。
高铅玻璃充填物与红宝石基体的边界清晰，未出现玻璃充填物与主晶裂隙面局部熔合现象，且整体充填度较高。
在暗域场下（或光纤灯侧向照明），随样品转动方向不同，沿充填处理红宝石原裂隙处，不同程度地出现类似充填处理钻石内部所特有的蓝色、蓝绿色闪光效应，并伴有呈面状分布的扁平状气泡群。
这是鉴别高铅玻璃充填处理红宝石的重要依据之一。
然而，国际市场上呼吁限制铅玻璃充填红宝石的销售，因为这种利用铅玻璃将破碎红宝石胶结起来的人工制品在高温环境下，还有可能使得内部铅玻璃析出而对人体造成伤害。
如需更多红宝石相关知识的介绍，可以查阅宝石书籍或咨询宝石鉴定专家，获取更全面的信息。
红宝石的特征与优化处理
红宝石的特征与优化处理一、红宝石基本特征红宝石是指颜色呈红色的刚玉，主要成分是氧化铝(Al₂O₃)。
红色来自铬(Cr)，主要为Cr₂O₃，含量一般0.1~3%，最高者达4%。
红宝石质地坚硬，硬度仅在金刚石之下。
其颜色鲜红、美艳，可以称得上是“红色宝石之冠”。
红宝石一般会有裂纹，没有一点裂纹及瑕疵的红宝石是极少见的，所为“十红九裂”。
红宝石中最常见的瑕疵是小的针状杂质，称为“丝状物”。
因为每颗红宝石都是在自身独特的环境中形成的，每颗宝石均含有赋予其精确颜色的痕量矿物质组合以及独特的识别标记或杂质。
结晶习性:属三方晶系、复三方偏方面体晶类透明度:透明至半透明光泽:亮玻璃光泽至亚金刚光泽折射率: 1.762- 1.770 (+0.009， -0.005)双折射率: 0.008-0.010色散:低0.018多色性:二色性明显，常表现为:紫红/褐红，深红/红，红/橙红，玫瑰红/粉红特殊光学效应:星光效应，在光线的照射下会反射出迷人的六射星光或十二射星光摩氏硬度: 9SG (相对密度) : 3.99- 4.00解理:无解理，底面裂理发育色彩来源:微量铬使它显红色，铬含量越高越红，最红的俗称“鸽血红”出生地:主要为火成岩或变质岩地区二、常见优化处理红宝石常采用的优化处理方法有:热处理、浸有色油、染色处理、充填处理及表面扩散处理。
红宝石的热处理基本过程是将宝石放置在加热设备中使其中致色离子的含量、价态和晶体结构等发生变化，进而去除蓝色成分，形成和获得更好的红色。
这种方法历史悠久，其结果稳定、持久而被人们所接受。
红宝石的浸有色油处理基本过程是将宝石放入红颜色的油中进行浸泡，然后取出，达到改善颜色和透明度的目的。
这种方法因其结果不稳定、不持久而不被人们接受。
红宝石的染色是一项古老的优化处理技术，基本过程是将经过淬火的宝石放入不易褪色的无机和有机染料中，在低温加热条件下进行浸染，使之着色。
这种方法因其结果不稳定、不持久，也不被人们所接受。
宝石的优化处理方法

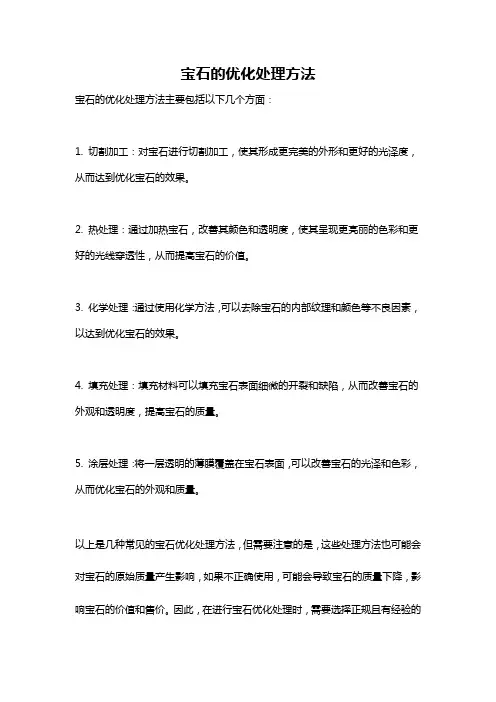

宝石的优化处理方法
宝石的优化处理方法主要包括以下几个方面：
1. 切割加工：对宝石进行切割加工，使其形成更完美的外形和更好的光泽度，从而达到优化宝石的效果。
2. 热处理：通过加热宝石，改善其颜色和透明度，使其呈现更亮丽的色彩和更好的光线穿透性，从而提高宝石的价值。
3. 化学处理：通过使用化学方法，可以去除宝石的内部纹理和颜色等不良因素，以达到优化宝石的效果。
4. 填充处理：填充材料可以填充宝石表面细微的开裂和缺陷，从而改善宝石的外观和透明度，提高宝石的质量。
5. 涂层处理：将一层透明的薄膜覆盖在宝石表面，可以改善宝石的光泽和色彩，从而优化宝石的外观和质量。
以上是几种常见的宝石优化处理方法，但需要注意的是，这些处理方法也可能会对宝石的原始质量产生影响，如果不正确使用，可能会导致宝石的质量下降，影响宝石的价值和售价。
因此，在进行宝石优化处理时，需要选择正规且有经验的
商家或专家进行处理。
红宝石颜色优化处理方法
红宝石颜色优化处理方法1. 嘿，你知道吗？给红宝石加热一下，颜色能变得更鲜艳呢！就像给它来了一场华丽的变身，比如说缅甸的红宝石，经过适当加热处理后，那颜色简直绝了呀！2. 哇塞，用光照也可以优化红宝石颜色哦！这就好比给红宝石打了一束神奇的光，让它焕发出更耀眼的魅力。
你想想那些经过特殊光照处理后的红宝石，是不是一下子就吸引住了你的目光呀！3. 嘿呀，还有一种方法呢，就是把红宝石放在特定的化学溶液里泡一泡。
听起来是不是有点神奇？这就像给红宝石洗了个特殊的澡，出来后颜色可漂亮啦！比如某些红宝石经过这种处理，那色泽的提升可明显啦！4. 呀，利用辐射处理红宝石也是个办法呢！这就如同给红宝石施了个魔法，颜色变得与众不同啦。
就好像有些经过辐射处理的红宝石，一下子变得格外独特！5. 哈哈，想不到吧，把红宝石和其他物质放在一起长时间接触也能影响颜色哦！是不是感觉很奇妙呀？就如同红宝石有了一个特别的伙伴，一起创造出美丽的颜色变化呢，像有的案例中就是这样产生奇妙效果的哟！6. 哇哦，对红宝石进行表面涂层处理也可以呢！这就好像给它穿上了一件漂亮的外衣，让颜色更加出众啦。
不少经过这种处理的红宝石，那外观可迷人了呀！7. 嘿，你试过调整红宝石的温度和湿度环境吗？这简直就是给红宝石打造了一个舒适的小窝，它的颜色也会悄悄变化呢！你看那些在特别环境下处理过的红宝石，不就很惊艳么！8. 呀，在处理红宝石颜色时，可以尝试一些精细的打磨技巧哟！这就像是给红宝石精心雕琢，让它的颜色完美呈现。
好多漂亮的红宝石可都是经过这样的细心打磨才更加迷人的呢！9. 哈哈，其实还有好多好多红宝石颜色优化处理方法呢！只要我们用心去探索，总能发现更多让红宝石变得更美更独特的办法呀！总之，多试试，准没错！我的观点结论就是：这些方法都很有趣也很有效果呀，能让红宝石展现出不一样的美呢！。
宝石的优化处理
一、宝石的优化处理1、优化处理解释：除切磨合抛光以外用于改善珠宝玉石的外观（颜色、净度或特殊光学效应），耐久性或可用性的所有方法，它是宝石学研究的一个重要内容。
目的：就是使宝石又更高的商业价值优化：传统的被人们广泛接受的，使珠宝玉石潜在的美显示出来的优化方法处理：非传统，尚不被人们接受的优化处理方法常见方法优化方法：热处理、漂白、浸蜡、浸无色油、染色（玉髓、玛瑙）处理方法：浸有色油、充填（玻璃充填、塑料充填或其他聚合物等硬质材料充填），浸蜡（绿松石），染色，辐照、激光、钻孔、覆膜、扩散、高温高压处理。
二、优化处理的方法优化处理方法多种，按照处理特点分为：1、加热处理2、辐照处理3、染色处理（给宝石加入外来染色剂，必要时辅助以淬火或酸蚀提高孔隙度4、充填处理5、表面处理6、其他：难以归纳如激光、剥皮（珍珠）1、热处理方法主要机理⑴改变致色杂质离子的价态⑵消除不稳定的色心色心事一种能产生颜色的晶格缺陷，能选择性吸收可见光的能量而产生的颜色。
无色托帕→辐照→黄褐色→加热→蓝色⑶脱水作用⑷蜕晶质结构的逆转⑸净化或老化→有机宝石⑹消除色带、诱生裂隙→焰溶合成红蓝宝石常有弯曲生长纹→高温处理可消除或减弱弯曲生长纹，有时与红宝石不易区分⑺消除丝状色和暗色核心2、加热的温度变化3、加热设备（1）烧杯、坩埚（2）烘箱（3）马弗炉、井式与管式（4）加热釜4、热处理的主要鉴别特征（1）宝石具有天然罕见的颜色，应引起怀疑（2）热处理的表面痕迹，在抛光引起多面腰棱（3）包体溶蚀、诱发的裂隙、色带模糊（4）吸收光谱变化（5）荧光液可能变化二、表面和体扩散处理Ti+Fe→蓝Gr→红Ni→黄适量Ti→星光Fe+Gr→橙→粉红2、体扩散处理也称铍扩散（Be）3、扩散处理的鉴别特征（1）颜色分布：仅在表面，形成与琢形相关的色带（2）表面特征：再次抛光形成的多面腰棱（3）颜色浓集在裂隙、腰棱（4）固体包体溶蚀等高温热处理的特征三、高温高压处理1.高温高压处理钻石的工艺HPHT处理目前主要有两种类型，一种为处理IIa型，一种处理Ia型，但都选择褐色钻石为处理对象褐色钻石Ia→绿色IIa→无色2．HPHT处理钻石特征（1）表面和裂隙中的烧痕（2）环绕包体的裂隙（3）一些处理的无色钻石在正交偏光镜下显示强的异常消光四、辐照处理（1）镭辐照处理特点：a.颜色无法进入钻石内部，钻石的绿色仅在表层b．绿色是永久性的、不会褪色c.被处理的钻石在较长时间内有放射性，会对人体造成伤害（2）回旋加速器处理（质子、a粒子、？核）特点：a.粒子带电(+)，不能穿入钻石深部，颜色仅在钻石表面b.辐照产生的颜色为暗绿色，处理时间较长则为黑色c.经处理的钻石开始有放射性，但时间较短暂d.颜色是稳定的，长久不会褪色e.在500—900C加热，可以使绿色转变成黄色、橙色、或褐色（3）线性加速器（高能电子）特点：a.电子带电（—），但质量较a粒子小很多，因而处理钻石虽然不能穿透整个钻石，但深度可达2mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高温高压（HPHT）
放大检查可见包体周围有羽状裂隙，有时裂隙中可见黑色石墨，Ia型HPHT处理黄式黄金绿色钻石在长短波紫外光下，呈现强的白雾状黄绿色或绿黄色荧光。
处理
红宝石
热处理
放大检查可见表面被局部熔融，丝状和针状包体呈断续丝状或微小点状。
优化
染色
放大检查可见颜色集中于裂隙中，紫外光下可发橙黄—橙红色荧光，红外光谱出现染料吸收峰。
经过热处理改善颜色，效果稳定，不易检测
优化
水晶
热处理
水晶类宝石颜色稳定，不易检测
优化
辐照处理
不易检测，无色辐照变成烟晶，芙蓉石和深颜色
处理
染色
放大检查在裂隙被空气充填而导致晕彩效应
处理
充填
放大检查可见表面光泽差异，裂隙或空洞偶见气泡，沿裂隙处有“闪光效应”，红外测出有机吸收峰
处理
覆膜
无色水晶经覆膜处理可呈各种颜色，膜层呈亚金属光泽，可见膜层脱落
处理
托帕石
热处理
黄色、橙色和褐色加热转成粉色或红色、稳定，不可测
优化
辐照处理
多数不可测，受日照或光照下可退色或恢复原色
处理
扩Байду номын сангаас处理
浸油放大检查表层颜色不均匀，呈斑点状表层所扩散的元素（如钴等）含量异常
处理
覆膜处理
无色托帕石经覆膜或喷镀熔结处理可呈现各种颜色，光泽异常，放大检查可见部分膜层脱落
处理
宝石名称
处理
长石
浸蜡处理
红外光谱测定
优化
覆膜处理
放大检查可见薄膜脱落
处理
扩散处理
表层所扩散元素（如Cu）含量异常
处理
辐照处理
颜色不稳定，在阳光的照射下会退色，不易检测；
处理
方柱石
辐照处理
由无色或蓝色处理成紫色、紫红色、不稳定，遇光会褪色
处理
红柱石
热处理
一些绿色红柱石加热产生粉色，稳定不可测
优化
黝帘石
热处理
褐色加热后产生紫蓝色，稳定，不可测
处理
充填
10X放大检查可见裂隙或表面空洞中的玻璃状充填物，残留气泡，表面光泽差异，其成份结构与红宝石不同，可用红外光谱或拉曼光谱等分析测定。
处理
扩散
可通过浸没法观察
处理
覆膜
放大检查可见多种颜色，颜色异常，但在市场上比较多见。
处理
宝石名称
优化处理方法
鉴别要素
类别
（优/处）
备注
蓝宝石
热处理
放大检查可见表面局部熔融，内部固体包体周围出现片状，环状应力裂纹，负晶外围呈熔蚀状或浑圆状，丝状和针状包体呈断续丝状和微小点状，有些热处理蓝宝石在短波下呈弱蓝或弱绿白色莹光。
优化处理的宝石表（单晶）
宝石名称
优化处理方法
鉴别要素
类别
（优/处）
备注
钻
石
激光钻孔
放大检查会在钻石表面留下永久性的激光孔眼，亭部观察可见激光孔眼，可见内部的白色状物、钻石表面有近圆形开口，或呈蜈蚣状包体也露出钻石表面，呈不自然状弯曲的裂隙，有时会残留有未处理掉的黑色物质。
处理
覆膜处理
可见覆膜表面光泽较弱，不是金刚光泽，结构有颗粒度，局部可见薄膜脱落现像。
处理
充填处理
充填钻石可见填裂隙品呈现闪光效应，暗域照明下呈橙黄或紫至紫红，特红色闪光、亮域照明下呈蓝至蓝绿、绿黄、黄色等闪光，充填物中可有残留气泡，流动构造，细小裂隙，充填区域呈白色雾状透明度降低，可有不完全填区域，X荧光光谱仪可检测出重金属元素。
处理
辐照处理
(常附热处理)
辐照处理的彩色钻石显微镜下油浸观察，颜色在表面富集。红外光谱中H12(1450cm-1)与H1b（4940cm-1）或H1c（5170 cm-1）组合出现，可作为钻石经过辐照加热处理的鉴定依据。
优化
覆膜处理
放大检查可见薄膜脱落
处理
锂辉石
辐照处理
产生的橙色、黄色、黄绿色锂辉石残留放射性，不易检测
处理
优化处理:宝石除抛光切磨外，用于改变宝石外观耐久性或可用性的所有方法。
方法:涂色、贴箔、染色、侵染、辐射、热处理、表面扩散、拼合石、注油、注塑、充填、激光打孔等。
处理
石榴子石
热处理
暗红色石榴子石经热处理后颜色变浅，不可测
优化
充填处理
放大检查可见表面光泽差异，裂隙或空洞偶见气泡沿裂隙处有闪光效应，红外测出有机物吸收峰
处理
锆石
热处理
几乎所有的蓝色锆石都是热处理产生的，不可测；热处理的锆石表面或棱角处常容易发生碎裂和小石坑
优化
辐照处理
不易检测，辐照改色锆石往往不稳定，在光照或者加热时很快恢复原状
优化
染色
放大检查可见颜色集中于裂隙中，多色性，吸收光谱异常，染料引起的特殊荧光
处理
扩散
放大检查可见裂纹，凹坑等处颜色富集，扩散处理星光蓝宝石星线细而直，表层可见白点组成的絮状物，颜色在棱线，腰围或裂隙处集中，呈圆状分布。
处理
辐照
无色、浅黄色和某些浅蓝色宝石经辐照可产生深黄色或橙黄色，极不稳定，不易检测
处理
祖母绿
浸无色油
达表面裂隙可见油呈无色至淡黄色；长波紫外光不可呈黄绿色或绿黄色荧光屏热针接近可有油析出，红外可出现油的吸收峰。
优化
染色
可见颜色在裂隙间集中，裂隙处色浓的颜色不均匀现象，多色性，紫外光谱异常
处理
充填
达表面裂隙处有“发光效应”；红外光谱测试在2800cm-1~3000 cm-1,3036 cm-1~3058 cm-1，附近有有机物吸收峰。
处理
覆膜
在浅绿色祖母绿表面或底部覆上绿薄膜，放大检查可见部份薄膜脱落，绿色覆膜都有荧光。
处理
海蓝宝石
热处理
蓝绿色、黄色由铁致色的绿色加热后可转成蓝色、稳定、不易检测；
优化
充填
可见表面泽差异，裂隙或空洞偶见气泡，裂隙处可见“闪光效应”，红外测也有有机物吸收峰；
处理
绿柱石
热处理
常用于摩根石的颜色处理及去除黄色调，而产生纯粉红色，不易检测。
优化
辐照
不易检测
处理
覆膜
放大检查有时可见部分薄膜脱落，有些可见表面网状裂纹，侧面观察有多层分布现像
处理
染色
放大检查会表现为裂隙处色浓的颜色不均匀现像。
处理
宝石名称
优化处理方法
鉴别要素
类别
（优/处）
备注
金绿宝石
猫眼
辐照处理
经辐照可改善猫眼效应和颜色，不易检测
处理
变石
热处理
热处理也不易检测
优化
尖晶石
热处理
优化处理方法
鉴别要素
类别
（优/处）
备注
碧玺
热处理
深色碧玺经热处理可使颜色变浅、稳定、不易检测
优化
染色处理
放大检查可见裂隙中染料、棉签擦拭可见染料
处理
充填处理
放大检查可见表面光泽差异，裂隙或空洞偶见气泡、沿裂隙可见“闪光效应”，红外测出有机物吸收峰；
处理
辐照处理
不易检测
处理
覆膜处理
覆膜的折射率变化范围较大，无特征的吸收光谱，特征包体为无色透明晶体、针点状包体，指纹状包体及裂隙光泽大大增强，可达亚金属光泽，大部分镀膜碧玺宝石在折射仪上只有一个折射率，并且范围变化较大，甚至超过1.70
