数字摄像机与模拟摄像机的区别
摄像机模拟与数字方案的比较
报告结构
本报告将首先介绍摄像机模拟 与数字方案的基本概念和原理。
然后，我们将从性能、成本、 适用性和未来发展等方面对这 两种方案进行详细的比较。
最后，我们将得出结论，并提 出一些建议。
02
模拟摄像机方案介 绍
模拟摄像机工作原理
01
模拟摄像机通过光电转换将景物 光信号转换为电信号，然后经过 信号处理和传输，最终在监视器 上显示出来。
数字摄像机的缺点
价格较高
相对于模拟摄像机，数字摄像机的价格较高，尤其是高端数字摄 像机。
对光线和环境要求较高
数字摄像机对光线和环境的要求较高，需要在一定的光照条件下才 能获得较好的拍摄效果。
需要定期维护和保养
数字摄像机需要定期进行维护和保养，以确保其正常工作和延长使 用寿命。
04
模拟与数字摄像机 比较分析
模拟摄像机的缺点
传输距离受限
模拟摄像机的传输距离受 到同轴电缆长度的限制， 不易实现长距离传输。
易受干扰
模拟信号容易受到电磁干 扰和信号衰减的影响，导 致图像质量下降。
不易存储和检索
模拟摄像机采集的图像以 模拟信号形式存储在录像 带上，不易进行数字化存 储和检索。
03
数字摄像机方案介 绍
数字摄像机工作原理
性能比较
清晰度
数字摄像机通常具有更高的分 辨率，能够提供更清晰的图像
。
色彩再现
数字摄像机可以更准确地捕捉 和再现色彩，而模拟摄像机可 能存在色彩失真。
动态范围
数字摄像机可以捕捉更广泛的亮 部和暗部细节，而模拟摄像机可 能无法处理高对比度的场景。
稳定性
数字摄像机通常具有更稳定的 性能，不易受温度、湿度等环
02

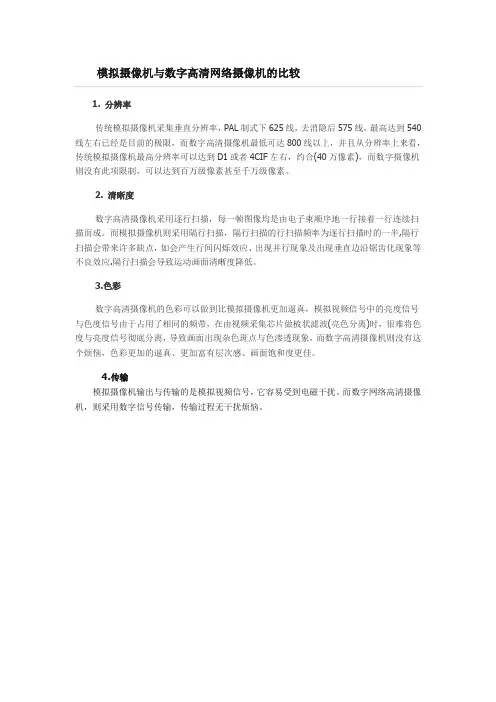

数字摄像机与模拟摄像机的区别
1. 分辨率
传统模拟摄像机采集垂直分辨率，PAL制式下625线，去消隐后575线，最高达到540线左右已经是目前的极限，而数字高清摄像机最低可达800线以上，并且从分辨率上来看，传统模拟摄像机最高分辨率可以达到D1或者4CIF左右，约合(40万像素)，而数字摄像机则没有此项限制，可以达到百万级像素甚至千万级像素。
2. 清晰度
数字高清摄像机采用逐行扫描，每一帧图像均是由电子束顺序地一行接着一行连续扫描而成。
而模拟摄像机则采用隔行扫描，隔行扫描的行扫描频率为逐行扫描时的一半,隔行扫描会带来许多缺点，如会产生行间闪烁效应、出现并行现象及出现垂直边沿锯齿化现象等不良效应.隔行扫描会导致运动画面清晰度降低。
3.色彩
数字高清摄像机的色彩可以做到比模拟摄像机更加逼真，模拟视频信号中的亮度信号与色度信号由于占用了相同的频带，在由视频采集芯片做梳状滤波(亮色分离)时，很难将色度与亮度信号彻底分离，导致画面出现杂色斑点与色渗透现象，而数字高清摄像机则没有这个烦恼，色彩更加的逼真、更加富有层次感、画面饱和度更佳。
4.传输
模拟摄像机输出与传输的是模拟视频信号，它容易受到电磁干扰。
而数字网络高清摄像机，则采用数字信号传输，传输过程无干扰烦恼。

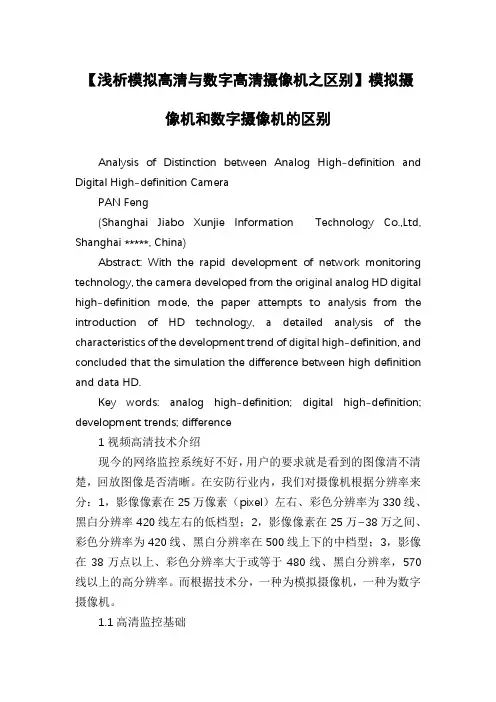

【浅析模拟高清与数字高清摄像机之区别】模拟摄像机和数字摄像机的区别
【浅析模拟高清与数字高清摄像机之区别】模拟摄像机和数字摄像机的区别Analysis of Distinction between Analog High-definition and Digital High-definition CameraPAN Feng(Shanghai Jiabo Xunjie Information Technology Co.,Ltd, Shanghai *****, China)Abstract: With the rapid development of network monitoring technology, the camera developed from the original analog HD digital high-definition mode, the paper attempts to analysis from the introduction of HD technology, a detailed analysis of the characteristics of the development trend of digital high-definition, and concluded that the simulation the difference between high definition and data HD.Key words: analog high-definition; digital high-definition; development trends; difference1视频高清技术介绍现今的网络监控系统好不好，用户的要求就是看到的图像清不清楚，回放图像是否清晰。
在安防行业内，我们对摄像机根据分辨率来分：1，影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率420线左右的低档型；2，影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型；3，影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，570线以上的高分辨率。
网络摄像机与模拟摄像机的区别
网络摄像机与模拟摄像机的区别在当今网络摄像机和模拟摄像机共存的时代，很多客户在纠结到底是选择网络摄像机还是模拟摄像机？哪种摄像机更适合自己，二者在图像，管理，监控，整合性，安装，扩展性还有成本方面有哪些不一样还有共同点？网络摄像机:网络摄像机是一种结合传统摄像机与网络技术所产生的新一代摄像机，它可以将影像通过网络传至地球另一端，且远端的浏览者不需用任何专业软件，只要标准的网络浏览器（如“Microsoft IE或Netscape）即可监视其影像。
网络摄像机一般由镜头、图像、声音传感器、A/D转换器、图像、声音、控制器网络服务器、外部报警、控制接口等部分组成。
网络摄像机又叫IP CAMERA（简称IPC）由网络编码模块和模拟摄像机组合而成。
网络编码模块将模拟摄像机采集到的模拟视频信号编码压缩成数字信号，从而可以直接接入网络交换及路由设备。
网络摄像机内置一个嵌入式芯片，采用嵌入式实时操作系统。
网络摄像机是传统摄像机与网络视频技术相结合的新一代产品。
摄像机传送来的视频信号数字化后由高效压缩芯片压缩，通过网络总线传送到Web服务器。
网络上用户可以直接用浏览器观看Web服务器上的摄像机图像，授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。
网络摄像机能更简单的实现监控特别是远程监控、更简单的施工和维护、更好的支持音频、更好的支持报警联动、更灵活的录像存储、更丰富的产品选择、更高清的视频效果和更完美的监控管理。
另外，IPC支持WIFI无线接入、3G接入、POE供电（网络供电）和光纤接入。
IP网络摄像机是基于网络传输的数字化设备，网络摄像机除了具有普通复合视频信号输出接口BNC外，还有网络输出接口，可直接将摄像机接入本地局域网。
基于网络的摄像机的监控系统具有如下优点：先进性此系统利用现有的综合布线网络传输图像，并进行实时监控。
系统所需的前端设备少，连线简洁；后端仅需一套软件系统即可。
可靠性此系统的主要设备网络摄像机采用了嵌入式实时操作系统，所需设备简单，而图像的传输是通过综合布线网络实现的，系统的可靠性是相当高的。
摄像机的分类
摄像机的分类一、按颜色划分：彩色和黑白二、按图像信号处理方式划分1、数字视频（DV）格式的全数字式的摄像机2、带数字信号处理（DSP）功能的摄像机3、模拟式摄像机三、按摄像机的结构分1、普通单机型（镜头需另配）2、机板型，摄像机部件好镜头在一块印刷电路板。
3、针孔型带针孔镜头的微型摄像机4、球机是将摄像机、镜头、防护罩或者包括云台和解码器组合在一起的球形或半球形摄像前端系统，使用方便。
四、摄像机分辨率划分1、影像象素在25万象素左右，彩色分辨率为330线，黑白在400线左右的抵挡型。
2、影像象素在25-38万象素左右，彩色分辨率为420线，黑白在500线左右的中挡型。
3、影像象素在38万象素以上，彩色分辨率大于或等于480线，黑白在600线以上高分辨率型。
五、按摄像机的灵敏度划分1、普通型：正常工作所需照度为1-3LX2、月光型: 正常工作所需照度为0.1LX左右3、星光型：正常工作所需照度为0.01LX以下4、红外照明型:采用红外光源成像5、日夜彩色黑白转换型：白天以彩色模式监控、夜间根据照度自动转换成黑白模式监控。
6、强光抑制型：强光抑制技术可自动分辨强光点，并对强光点附近区域进行补偿以获得更清晰的图像。
7、宽动态型：宽动态比背光补偿功能更先进，强逆光环境一样清晰，细节逼真，细腻。
六、摄像机的镜头分类1、按摄像机镜头规格分有1英寸、1/2英寸、1/3英寸、2/3英寸、1/4英寸2、C安装座和CS安装座两者之螺纹相同，但两者到感光面的距离不同，前者从镜头安装基准面到焦点的距离为17.526MM，后者为12.5MM。
3、按镜头光圈分手动和自动（自动光圈有两类，A视频输入型—将视频信号及电源从摄像机送到镜头来控制光圈。
B DC输入型—利用摄像机上的直流电压直接控制光圈）4、按镜头的视场分标准镜头：视角30°左右，在1/2英寸CCD摄像机中标准镜头焦距为12MM；在1/3英寸CCD摄像机中标准镜头焦距为8MM。

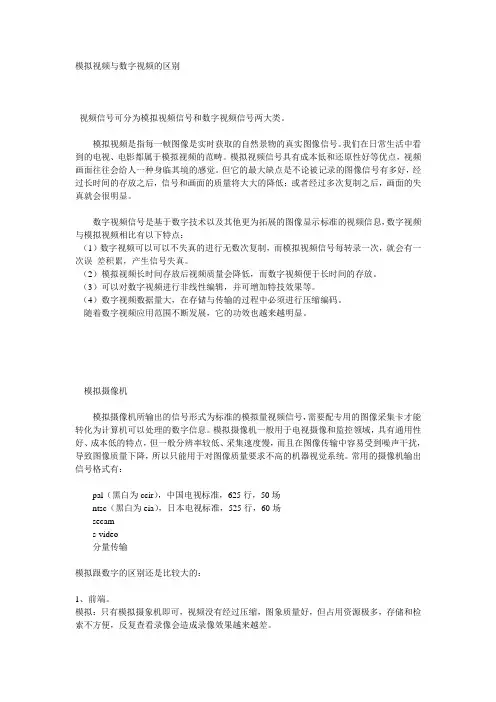

模拟视频与数字视频的区别
模拟视频与数字视频的区别视频信号可分为模拟视频信号和数字视频信号两大类。
模拟视频是指每一帧图像是实时获取的自然景物的真实图像信号。
我们在日常生活中看到的电视、电影都属于模拟视频的范畴。
模拟视频信号具有成本低和还原性好等优点，视频画面往往会给人一种身临其境的感觉。
但它的最大缺点是不论被记录的图像信号有多好，经过长时间的存放之后，信号和画面的质量将大大的降低；或者经过多次复制之后，画面的失真就会很明显。
数字视频信号是基于数字技术以及其他更为拓展的图像显示标准的视频信息，数字视频与模拟视频相比有以下特点：（1）数字视频可以可以不失真的进行无数次复制，而模拟视频信号每转录一次，就会有一次误差积累，产生信号失真。
（2）模拟视频长时间存放后视频质量会降低，而数字视频便于长时间的存放。
（3）可以对数字视频进行非线性编辑，并可增加特技效果等。
（4）数字视频数据量大，在存储与传输的过程中必须进行压缩编码。
随着数字视频应用范围不断发展，它的功效也越来越明显。
--------------------------------------------------------------------------------模拟摄像机模拟摄像机所输出的信号形式为标准的模拟量视频信号，需要配专用的图像采集卡才能转化为计算机可以处理的数字信息。
模拟摄像机一般用于电视摄像和监控领域，具有通用性好、成本低的特点，但一般分辨率较低、采集速度慢，而且在图像传输中容易受到噪声干扰，导致图像质量下降，所以只能用于对图像质量要求不高的机器视觉系统。
常用的摄像机输出信号格式有：pal（黑白为ccir），中国电视标准，625行，50场ntsc（黑白为eia），日本电视标准，525行，60场secams-video分量传输模拟跟数字的区别还是比较大的：1、前端。
模拟：只有模拟摄象机即可，视频没有经过压缩，图象质量好，但占用资源极多，存储和检索不方便，反复查看录像会造成录像效果越来越差。
数字摄像机与模拟摄像机的对比
6.布线对比
传统模拟摄像机如果集成了PTZ等控制与声音，那么在布线方面就非常繁琐。 视频线，音频线，电源线，控制线都是独立的，布线工作量大，并且布线成 本高，而数字网络高清摄像机则可以将视频线，音频线，电源线，控制线4合 为1，采用一根网线传输，布线简单，同时大大降低了布线成本与难度。
7.视频传输对比
数字摄像机 百万像素 高 逐行扫描 无 无，亮色完全分离 RJ45 数字视频输出 1 次（感光器内部） 无 易 低
模拟摄像机
传统网络摄像机
D1/CIF 较低 隔行扫描
最低
PAL/NTSC
色彩与亮度信号混杂，产生色斑
BNC 模拟视频输出 3次
RJ45 数字视频输出 4次
有
无
难
易
高
低
后端录像设备 混合 DVR,PDVR, NVR,PC DVR,DVS,NVR
传统模拟摄像机输出为的模拟信号，长距离传输容易衰减，并且易受 到电磁干扰，图像质量受影响。而数字高清摄像机则以数字信号方式 传输，无论是多长的传输距离，传输过程都没有干扰烦恼与衰减，视 频传输无损伤。
无干扰
对比总结
摄像机品种 最高分辨率 清晰度 扫描方式 电视制式 混色现象 视频输出 AD 转换 传输干扰 布线 线材成本
过去硬压缩DVR卡是一芯一路压缩，今天硬压缩已经实现一芯8路压缩， 从这点就可以看到DSP的性能是在快速提升与完善。
硬盘容量
过去
今天
磁盘容量较小,无法满足高清晰度 长时间录像
磁盘容量大,1.5T的硬盘具有高性价 比，并且硬盘容量还在继续增大, 可以充分地满足更长时间更高清的 录像
80-200G
500G-2000G
CIF = 352X288 = 10万像素 D1 = 720X576 = 41万像素
模拟监控系统与网络数字监控系统比较
模拟监控系统与网络数字监控系统比较在当今的安防领域，监控系统是保障安全的重要手段之一。
其中，模拟监控系统和网络数字监控系统是两种常见的类型。
它们各自有着独特的特点和适用场景，下面我们就来详细比较一下这两种监控系统。
首先，从图像质量方面来看。
模拟监控系统的图像质量相对较低，通常分辨率在 CIF（352×288）到 D1（720×576）之间。
这意味着在监控画面中，细节的表现不够清晰，特别是在需要识别远距离的物体或者人物特征时，可能会存在一定的困难。
而网络数字监控系统则具有更高的图像分辨率，常见的有720P（1280×720）、1080P（1920×1080）甚至更高。
高分辨率使得监控画面更加清晰、细腻，能够准确捕捉到更多的细节信息，对于安全监控和证据收集来说具有重要意义。
在传输方式上，模拟监控系统采用的是同轴电缆进行信号传输。
这种传输方式存在着距离限制，一般来说，超过 500 米就会出现信号衰减，影响图像质量。
而且，由于是模拟信号，容易受到外界干扰，如电磁干扰等，导致图像出现雪花、条纹等问题。
网络数字监控系统则是基于网络进行数据传输，通过以太网、无线网络或者光纤等方式。
网络传输具有距离远、抗干扰能力强的优点，只要有网络覆盖的地方，就可以实现监控数据的传输，并且能够保证图像的稳定性和质量。
存储方面，模拟监控系统通常使用磁带或者 DVR（数字硬盘录像机）进行存储。
磁带存储容量有限，且保存和检索都不太方便。
DVR虽然在一定程度上提高了存储的便利性，但由于其存储容量仍然有限，且存储的是模拟信号经过压缩后的数字信号，图像质量会有一定的损失。
网络数字监控系统则采用的是 NVR（网络硬盘录像机）或者云存储。
NVR 可以直接连接网络摄像机，对数字信号进行存储，具有更大的存储容量和更高效的存储管理方式。
云存储则更是突破了本地存储的限制，提供了几乎无限的存储空间，同时还具备数据备份和容灾的功能，大大提高了数据的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像机的数与模
方案中心
如今视频监控领域已经进入数字、高清、智能时代，可是何为数字？其与模拟系统的本质区别是什么？优势在哪里？其与网络摄像机又有何关系？为什么到现在为止数字摄像机的发展总是不瘟不火？此文将为你解答。
数字摄像机，其前端多数采用的是百万像素CMOS感光器，由百万像素CMOS将光信号转换成数字信号，然后由DSP进行图像处理与压缩，最后将压缩视频通过网络输出。
波粒的百万高清摄像机就是采用了数码相机里500万像素感光器与DSP，制成了安防行业摄像机，让安防监控的画质如数码相机般清晰。
模拟摄像机前端采用隔行扫描感光器将光信号转换成模拟电信号，接着由DSP进行A/D 转换与色彩处理后，再做D/A转换，最后调制成PAL/NTSC制式电视标准视频信号输出
由此可见，网络摄像机并非数字摄像机或者模拟摄像机，它只是反映了视频信号的传输方式，无论前端摄像机是数字还是模拟，只要是通过网络传输的摄像机都叫网络摄像机。
明白了数字与模拟以后我们对两者的优缺点进行比较：
●清晰度对比
彩色模拟摄像机采集垂直分辨率，PAL制式下625扫描线，去消隐后575线，目前最高达到540线左右已经是极限了，分辨率上比较，模拟摄像机接如后端监控录像设备，分辨率最高为4CIF或D1，约40万像素，而数字摄像机则可以高达百万像素以上。
●扫描方式对比
数字高清摄像机采用逐行扫描，每一帧图像均是由电子束顺序地一行接着一行连续扫描而成。
而模拟摄像机则采用隔行扫描，隔行扫描的行扫描频率为逐行扫描时的一半,隔行扫描会带来许多缺点，如会产生行间闪烁效应、边沿锯齿化现象等不良效应.隔行扫描会导致运动画面清晰度降低。
●视频处理对比
模拟摄像机输出模拟视频信号到后端DVR等设备。
DVR通过最前端的DOCODE（采集芯片）将模拟信号转成数字信号，首先得到的是half D1分辨率画面, 再进行压缩后得到CIF画面。
数字摄像机采用逐行扫描，后端是完整的一帧接一帧图象接受.不需要将不同时刻奇偶场画面拼接合成视频，不需要为了消除锯齿进行视频反交错处理，清晰度没有损伤，数字摄像机最后输出给后端混合DVR\PDVR\NVR\PC电脑的是已经压缩过的数字视频，不需要视频采集芯片进行A/D转换，直接由后端设备存储起来，不需要占用CPU或DSP资源去压缩视频，从而节省了处理器资源，减低了对后端设备的配置要求。
●色彩还原度对比
传统模拟摄像机输出的是复合模拟视频信号，当信号传输到后端DVR等设备时，DVR 前端的Video decoder视频采集芯片，除了模数转换，还要梳状滤波处理，也就是亮色分离，由于色度信号和高频的亮度信号占用了频带中相同的频率资源，所以，在decoder中将它们分开比较困难，很难还原出完全一致的色彩，导致画面容易出现杂色斑点，而数字摄像机就不会有这种烦恼，色彩可以做到更加逼真。
●模数转换（A/D）对比
通过前面我们介绍的模拟与数字摄像机工作原理对比，模拟摄像机自感光器视频输出后，最早到达DVR等后端主机设备，总共要发生3次模数之间转换，每次转换都会导致画面质量下降。
数字摄像机的前端感光器输出为数字信号，后面不发生反复的AD转换，而是直接压缩与处理
●布线对比
传统模拟摄像机如果集成了PTZ等控制与声音，那么在布线方面就非常繁琐。
视频线，音频线，电源线，控制线都是独立的，布线工作量大，并且布线成本高，而数字网络高清摄像机则可以将视频线，音频线，电源线，控制线4合为1，采用一根网线传输，布线简单，同时大大降低了布线成本与难度。
●视频传输对比
传统模拟摄像机输出为的模拟信号，长距离传输容易衰减，并且易受到电磁干扰，图像质量受影响。
而数字高清摄像机则以数字信号方式传输，无论是多长的传输距离，传输过程都没有干扰烦恼与衰减，视频传输无损伤。
百万高清摄像机多年前就已经上市，可如今使用量并不理想，主要因素在于数字视频监控系统成本价格较高，使很多用户望而却步；其次是其对网络带宽的要求较高，在许多情况下难以使用；再者就是其兼容性差，后端配套设备各厂家互不兼容。
这些因素严重影响了数字视频监控系统的应用和普及。
不过我们相信未来随着光网的到来以及整个市场统一化标准的出台，定会使数字视频监控系统得到广泛应用，进而取代模拟视频监控系统。
