巨磁电阻实验报告
巨磁阻效应实验报告
巨磁阻效应实验报告巨磁阻效应实验报告引言：巨磁阻效应是一种材料在外加磁场下，磁阻发生显著变化的现象。
这种现象被广泛应用于磁存储、传感器等领域。
本实验旨在探究巨磁阻效应的基本原理和应用。
一、实验目的本实验的主要目的是通过实验验证巨磁阻效应的存在，并探究其与外加磁场强度、温度等因素的关系。
二、实验原理巨磁阻效应是指材料在外加磁场下，其电阻发生显著变化的现象。
这种变化是由于磁矩在外加磁场作用下发生重排而引起的。
当外加磁场增大时，磁矩的重排程度增加，导致电阻的变化。
巨磁阻效应的大小可以通过磁阻率的变化来衡量。
三、实验材料和仪器本实验所需的材料和仪器有：磁铁、巨磁阻效应样品、电源、万用表、恒温槽等。
四、实验步骤1. 将巨磁阻效应样品放置在恒温槽中，使其温度保持恒定。
2. 将电源接入巨磁阻效应样品，调节电流大小，测量电阻值。
3. 在不同的温度和磁场强度下，重复步骤2，记录数据。
4. 对实验数据进行分析和处理，得出结论。
五、实验结果和分析通过实验测量得到的数据，我们可以得出以下结论：1. 随着外加磁场强度的增加，巨磁阻效应样品的电阻值呈现出明显的变化。
这表明巨磁阻效应的存在。
2. 在一定的温度范围内，巨磁阻效应的大小与温度呈现出一定的关联性。
随着温度的升高，巨磁阻效应的大小逐渐减小。
3. 不同样品的巨磁阻效应大小有所差异，这与样品的材料特性有关。
六、实验误差分析在实验过程中，可能存在一些误差，如电流的测量误差、温度控制的误差等。
这些误差可能会对实验结果产生一定的影响。
为了减小误差，我们可以采取一些措施，如提高仪器的精度、增加数据的重复性等。
七、实验应用巨磁阻效应在磁存储、传感器等领域有着广泛的应用。
通过巨磁阻效应，我们可以设计出更加灵敏、高效的传感器，提高磁存储设备的性能等。
八、结论通过本次实验，我们验证了巨磁阻效应的存在，并探究了其与外加磁场强度、温度等因素的关系。
巨磁阻效应在磁存储、传感器等领域具有重要的应用价值。
巨磁阻效应实验报告

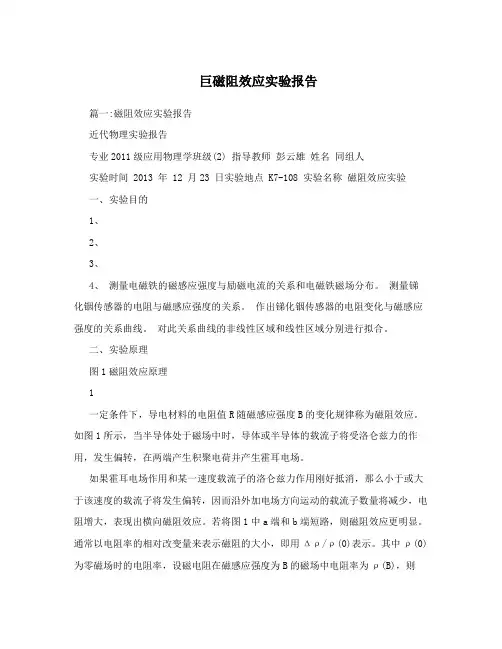

巨磁阻效应实验报告篇一:磁阻效应实验报告近代物理实验报告专业2011级应用物理学班级(2) 指导教师彭云雄姓名同组人实验时间 2013 年 12 月23 日实验地点 K7-108 实验名称磁阻效应实验一、实验目的1、2、3、4、测量电磁铁的磁感应强度与励磁电流的关系和电磁铁磁场分布。
测量锑化铟传感器的电阻与磁感应强度的关系。
作出锑化铟传感器的电阻变化与磁感应强度的关系曲线。
对此关系曲线的非线性区域和线性区域分别进行拟合。
二、实验原理图1磁阻效应原理1一定条件下，导电材料的电阻值R随磁感应强度B的变化规律称为磁阻效应。
如图1所示，当半导体处于磁场中时，导体或半导体的载流子将受洛仑兹力的作用，发生偏转，在两端产生积聚电荷并产生霍耳电场。
如果霍耳电场作用和某一速度载流子的洛仑兹力作用刚好抵消，那么小于或大于该速度的载流子将发生偏转，因而沿外加电场方向运动的载流子数量将减少，电阻增大，表现出横向磁阻效应。
若将图1中a端和b端短路，则磁阻效应更明显。
通常以电阻率的相对改变量来表示磁阻的大小，即用Δρ/ρ(0)表示。
其中ρ(0)为零磁场时的电阻率，设磁电阻在磁感应强度为B的磁场中电阻率为ρ(B)，则Δρ=ρ(B)-ρ(0)。
由于磁阻传感器电阻的相对变化率ΔR/R(0)正比于Δρ/ρ(0)，这里ΔR=R(B)-R(0)，因此也可以用磁阻传感器电阻的相对改变量ΔR/R(0)来表示磁阻效应的大小。
图2图2所示实验装置，用于测量磁电阻的电阻值R与磁感应强度B之间的关系。
实验证明，当金属或半导体处于较弱磁场中时，一般磁阻传感器电阻相对变化率ΔR/R(0)正比于磁感应强度B的平方，而在强磁场中ΔR/R(0)与磁感应强度B呈线性关系。
磁阻传感器的上述特性在物理学和电子学方面有着重要应用。
2如果半导体材料磁阻传感器处于角频率为ω的弱正弦波交流磁场中，由于磁电阻相对变化量ΔR/R(0)正比于B，则磁阻传感器的电阻值R将随角频率2ω作周期性变化。
巨值电阻实验报告
一、实验目的1. 了解巨磁电阻效应的基本原理和实验方法。
2. 通过实验测量巨磁电阻材料的电阻随磁场的变化规律。
3. 掌握测量电阻的基本方法和误差分析。
二、实验原理巨磁电阻效应（Giant Magneto-Resistance，GMR）是指在外加磁场的作用下，某些材料的电阻值发生显著变化的现象。
实验中，我们利用巨磁电阻材料的这种特性，通过测量电阻随磁场的变化，来研究其磁阻特性。
三、实验器材1. 巨磁电阻材料样品2. 磁场发生器3. 电阻测量仪4. 电流源5. 电压表6. 信号发生器7. 数据采集系统8. 电脑及实验软件四、实验步骤1. 将巨磁电阻材料样品放置在磁场发生器中，调整磁场方向。
2. 接通电流源，使电流通过巨磁电阻材料样品。
3. 利用电阻测量仪测量样品的电阻值。
4. 改变磁场强度，记录不同磁场下的电阻值。
5. 将实验数据输入电脑，利用实验软件进行分析和处理。
五、实验结果与分析1. 实验数据根据实验数据，绘制巨磁电阻材料电阻随磁场的变化曲线。
如下所示：图1 巨磁电阻材料电阻随磁场的变化曲线2. 结果分析（1）从实验结果可以看出，巨磁电阻材料的电阻值随着磁场强度的增加而减小，且变化趋势呈现出非线性。
在磁场强度较小时，电阻值下降较快；而在磁场强度较大时，电阻值下降速度逐渐变慢。
（2）根据实验结果，可以分析出巨磁电阻材料在磁场作用下的电阻变化机制。
当外加磁场较小时，材料内部的磁畴发生旋转，导致电阻值下降。
随着磁场强度的增加，磁畴逐渐趋于平行排列，电阻值下降速度逐渐变慢。
（3）实验过程中，对测量数据进行误差分析。
主要误差来源包括：电流源和电压表的精度、磁场发生器的稳定性、实验环境的温度和湿度等。
通过对实验数据进行多次测量，并计算平均值，可以减小误差的影响。
六、实验结论1. 巨磁电阻材料在磁场作用下的电阻值发生显著变化，符合巨磁电阻效应的基本原理。
2. 通过实验测量，获得了巨磁电阻材料电阻随磁场的变化规律，为相关应用研究提供了实验依据。
巨磁电阻实验报告
巨磁电阻实验报告【目的要求】1、 了解GMR 效应的原理2、 测量GMR 模拟传感器的磁电转换特性曲线3、 测量GMR 的磁阻特性曲线4、 用GMR 传感器测量电流5、 用GMR 梯度传感器测量齿轮的角位移，了解GMR 转速（速度）传感器的原理【原理简述】根据导电的微观机理，电子在导电时并不是沿电场直线前进，而是不断和晶格中的原子产生碰撞（又称散射），每次散射后电子都会改变运动方向，总的运动是电场对电子的定向加速与这种无规散射运动的叠加。
称电子在两次散射之间走过的平均路程为平均自由程，电子散射几率小，则平均自由程长，电阻率低。
电阻定律 R=ρl/S 中，把电阻率ρ视为常数，与材料的几何尺度无关，这是因为通常材料的几何尺度远大于电子的平均自由程（例如铜中电子的平均自由程约34nm ），可以忽略边界效应。
当材料的几何尺度小到纳米量级，只有几个原子的厚度时（例如，铜原子的直径约为0.3nm ），电子在边界上的散射几率大大增加，可以明显观察到厚度减小，电阻率增加的现象。
电子除携带电荷外，还具有自旋特性，自旋磁矩有平行或反平行于外磁场两种可能取向。
早在1936年，英国物理学家，诺贝尔奖获得者N.F.Mott 指出，在过渡金属中，自旋磁矩与材料的磁场方向平行的电子，所受散射几率远小于自旋磁矩与材料的磁场方向反平行的电子。
总电流是两类自旋电流之和;总电阻是两类自旋电流的并联电阻，这就是所谓的两电流模型。
在图2所示的多层膜结构中，无外磁场时，上下两层磁性材料是反平行（反铁磁）耦合的。
施加足够强的外磁场后，两层铁磁膜的方向都与外磁场方向一致，外磁场使两层铁磁膜从反平行耦合变成了平行耦合。
电流的方向在多数应用中是平行于膜面的。
无外磁场时顶层磁场方向无外磁场时底层磁场方向图 2 多层膜GMR 结构图图3是图2结构的某种GMR 材料的磁阻特性。
由图可见，随着外磁场增大，电阻逐渐减小，其间有一段线性区域。
当外磁场已使两铁磁膜完全平行耦合后，继续加大磁场，电阻不再减图3 某种GMR 材料的磁阻特性磁场强度 / 高斯 电阻 \ 欧姆小，进入磁饱和区域。
巨磁阻实验报告
巨磁阻实验报告巨磁阻实验报告引言：巨磁阻效应是指在外加磁场下，磁电阻发生显著变化的现象。
巨磁阻效应的发现引起了科学界的广泛关注，其在磁性材料的应用领域具有重要意义。
本实验旨在通过实验验证巨磁阻效应的存在，并探究其相关特性。
实验原理：巨磁阻效应是由磁电阻效应引起的。
磁电阻效应是指在外加磁场下，材料的电阻发生变化。
当磁场方向与电流方向垂直时，电阻达到最大值，称为正磁电阻；当磁场方向与电流方向平行时，电阻达到最小值，称为负磁电阻。
巨磁阻效应是正磁电阻和负磁电阻的综合效应。
实验步骤：1. 实验器材准备：巨磁阻材料样品、电源、电流表、电压表、磁场强度调节装置。
2. 将巨磁阻材料样品固定在实验台上，保证其与电流表和电压表的连接良好。
3. 通过电源给巨磁阻材料样品通电，记录电流大小。
4. 通过磁场强度调节装置调节外加磁场的强度，记录磁场强度大小。
5. 分别在不同磁场强度下，测量巨磁阻材料样品的电压值，并记录下来。
实验结果：通过实验测量得到的数据，我们可以绘制出巨磁阻材料样品的电压-磁场强度曲线。
从曲线上可以观察到，在外加磁场作用下，巨磁阻材料样品的电压值发生了明显的变化。
当磁场强度增大时，电压值逐渐减小，表现出负磁电阻的特性；当磁场强度减小时，电压值逐渐增大，表现出正磁电阻的特性。
讨论与分析：巨磁阻效应的发现为磁性材料的应用提供了新的可能性。
巨磁阻材料可以应用于磁传感器、磁存储器、磁阻读头等领域。
在磁传感器中，巨磁阻材料可以实现对磁场的高灵敏度检测，提高传感器的精度和稳定性。
在磁存储器中，巨磁阻材料可以实现高密度的数据存储，提高存储器的容量和速度。
在磁阻读头中，巨磁阻材料可以实现对磁道上信息的高精度读取，提高读头的性能和可靠性。
然而，巨磁阻效应的应用还面临一些挑战。
首先，巨磁阻材料的制备工艺相对复杂，生产成本较高。
其次，巨磁阻效应的大小与磁场强度、温度等因素有关，需要进行精确的控制和调节。
此外，巨磁阻材料的稳定性和寿命也需要进一步研究和改进。
巨磁阻效应实验报告
巨磁阻效应实验报告一、实验目的。
本实验旨在通过实验验证巨磁阻效应的存在，并探究其在磁性材料中的应用。
二、实验原理。
巨磁阻效应是指在外加磁场作用下，磁性材料的电阻发生显著变化的现象。
通俗地讲，当磁场的强度发生变化时，磁性材料中的电阻也会随之变化。
这一现象被广泛应用于磁场传感器、磁存储器等领域。
三、实验器材。
1. 磁性材料样品。
2. 电源。
3. 万用表。
4. 磁场强度测量仪。
四、实验步骤。
1. 将磁性材料样品置于外加磁场中，通过电源调节磁场强度；2. 使用万用表测量磁性材料样品在不同磁场强度下的电阻值；3. 利用磁场强度测量仪记录磁场强度与电阻值的对应关系。
五、实验结果与分析。
经过实验测量与记录，我们得到了磁性材料在不同磁场强度下的电阻值。
通过数据分析，我们发现磁性材料的电阻值随着外加磁场的强度发生显著变化，呈现出巨磁阻效应。
这一现象与实验原理相符合，证实了巨磁阻效应的存在。
六、实验结论。
本实验验证了巨磁阻效应的存在，并探究了其在磁性材料中的应用。
巨磁阻效应的发现为磁场传感器、磁存储器等领域的技术发展提供了重要的理论基础。
通过本实验，我们对巨磁阻效应有了更深入的了解，为相关领域的研究与应用提供了重要的参考。
七、参考文献。
1. 《巨磁阻效应在传感器中的应用研究》，XXX，XXX出版社，2008年。
2. 《磁性材料的电学性质研究》，XXX，XXX出版社，2010年。
八、致谢。
在此，特别感谢实验指导老师对本实验的指导与帮助，以及实验室同学们的配合与支持。
以上为本次巨磁阻效应实验的报告内容，谢谢阅读。
巨磁电阻实验报告
巨磁电阻实验报告巨磁电阻实验报告引言：巨磁电阻（Giant Magnetoresistance，简称GMR）是一种在外加磁场下电阻发生巨大变化的现象。
它是由诺贝尔物理学奖得主阿尔伯特·菲尔斯和彼得·格鲁伯尔于1988年发现的。
GMR效应的发现不仅在科学界引起了轰动，而且也在技术领域引发了革命性的变革。
本实验旨在通过测量巨磁电阻效应，探索其原理和应用。
实验目的：1.了解巨磁电阻效应的基本原理；2.熟悉巨磁电阻材料的制备和测量方法；3.通过实验数据分析，探索巨磁电阻在信息存储和传感器领域的应用。
实验原理：巨磁电阻效应是指在外加磁场下，磁性材料中的电阻发生显著变化的现象。
这一现象的基础是磁性材料中的自旋极化和磁化方向之间的相互作用。
当自旋极化与磁化方向平行时，电阻较小，而当自旋极化与磁化方向反平行时，电阻较大。
巨磁电阻效应的大小与磁化方向的相对变化有关。
实验装置：本实验采用了一台巨磁电阻测量仪。
该测量仪包括一个磁场供应器和一个电阻测量器。
磁场供应器用于产生可调的磁场，而电阻测量器则用于测量样品的电阻值。
实验步骤：1.准备样品：将巨磁电阻材料切割成适当大小的样品，并确保其表面平整清洁。
2.安装样品：将样品固定在测量仪的夹持装置上，确保样品与磁场平行。
3.调整磁场：通过调节磁场供应器，使得磁场的大小和方向符合实验要求。
4.测量电阻：使用电阻测量器测量样品在不同磁场下的电阻值，并记录数据。
5.分析数据：根据测得的电阻数据，绘制电阻随磁场变化的曲线，并进行数据分析。
实验结果与讨论：通过实验测量，我们得到了样品在不同磁场下的电阻值。
根据这些数据，我们可以绘制出电阻随磁场变化的曲线。
根据曲线的形状和变化趋势，我们可以得出以下结论：1.在低磁场下，电阻值变化较小，巨磁电阻效应不显著。
2.随着磁场的增大，电阻值迅速增加，巨磁电阻效应开始显现。
3.在较高磁场下，电阻值趋于稳定，巨磁电阻效应达到饱和。
巨磁电阻效应及应用实验报告
巨磁电阻效应及应用实验报告巨磁电阻效应及应用实验报告引言在现代科技领域中，材料科学的发展一直是一个重要的研究领域。
巨磁电阻效应作为一种重要的磁电效应，在材料科学中具有广泛的应用前景。
本实验旨在探究巨磁电阻效应的原理和特性，并通过实验验证其在实际应用中的可行性。
一、巨磁电阻效应的原理巨磁电阻效应是指在外加磁场作用下，材料电阻发生变化的现象。
这一效应的发现对磁性材料的研究和应用带来了革命性的变化。
巨磁电阻效应的原理主要是基于磁矩自旋相互作用和电子传输过程中的自旋极化效应。
当外加磁场作用于材料时，磁矩会发生定向排列，导致电子在材料中传输时会受到不同程度的散射，从而改变了材料的电阻。
二、实验方法1. 实验材料准备本实验选用了一种常见的巨磁电阻材料，如铁磁合金。
首先，将铁磁合金样品切割成适当的尺寸，并对其进行表面清洁处理，以确保实验的准确性。
2. 实验装置搭建将铁磁合金样品固定在实验装置中，并连接电源和电流计，以便测量电阻的变化。
同时，设置一个可调节的磁场装置，用于施加外加磁场。
3. 实验步骤首先，将实验装置置于零磁场环境中，测量铁磁合金样品的初始电阻。
然后，逐渐增加外加磁场的强度，并测量相应的电阻值。
记录每个磁场强度下的电阻值，并绘制电阻-磁场曲线。
三、实验结果与分析通过实验测量得到的电阻-磁场曲线如下图所示。
从图中可以看出，在外加磁场作用下，铁磁合金样品的电阻发生了明显的变化。
随着磁场的增加，电阻呈现出逐渐减小的趋势。
图1：电阻-磁场曲线根据实验结果可以发现，铁磁合金样品在外加磁场作用下呈现出典型的巨磁电阻效应。
这是由于外加磁场改变了材料中磁矩的排列方式，导致电子在传输过程中受到不同程度的散射，从而改变了电阻值。
四、巨磁电阻效应的应用巨磁电阻效应在实际应用中具有广泛的潜力。
其中最典型的应用就是磁存储技术。
通过利用巨磁电阻效应，可以实现高密度、高速度的磁存储器件。
此外，巨磁电阻效应还可以应用于传感器、磁场测量和磁性材料的研究等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
巨磁电阻实验报告【目的要求】1、了解GMR效应的原理2、测量GMR模拟传感器的磁电转换特性曲线3、测量GMR的磁阻特性曲线4、用GMR传感器测量电流5、用GMR梯度传感器测量齿轮的角位移，了解GMR转速（速度）传感器的原理【原理简述】根据导电的微观机理，电子在导电时并不是沿电场直线前进，而是不断和晶格中的原子产生碰撞（又称散射），每次散射后电子都会改变运动方向，总的运动是电场对电子的定向加速与这种无规散射运动的叠加。
称电子在两次散射之间走过的平均路程为平均自由程，电子散射几率小，则平均自由程长，电阻率低。
电阻定律 R=ρl/S中，把电阻率ρ视为常数，与材料的几何尺度无关，这是因为通常材料的几何尺度远大于电子的平均自由程（例如铜中电子的平均自由程约34nm），可以忽略边界效应。
当材料的几何尺度小到纳米量级，只有几个原子的厚度时（例如，铜原子的直径约为0.3nm），电子在边界上的散射几率大大增加，可以明显观察到厚度减小，电阻率增加的现象。
电子除携带电荷外，还具有自旋特性，自旋磁矩有平行或反平行于外磁场两种可能取向。
早在1936年，英国物理学家，诺贝尔奖获得者N.F.Mott指出，在过渡金属中，自旋磁矩与材料的磁场方向平行的电子，所受散射几率远小于自旋磁矩与材料的磁场方向反平行的电子。
总电流是两类自旋电流之和;总电阻是两类自旋电流的并联电阻，这就是所谓的两电流模型。
在图2所示的多层膜结构中，无外磁场时，上下两层磁性材料是反平行（反铁磁）耦合的。
施加足够强的外磁场后，两层铁磁膜的方向都与外磁场方向一致，外磁场使两层铁磁膜从反平行耦合变成了平行耦合。
电流的方向在多数应用中是平行于膜面的。
电阻\欧姆磁场强度/ 高斯图3 某种GMR材料的磁阻特性无外磁场时顶层磁场方向无外磁场时底层磁场方向图2 多层膜GMR结构图图3是图2结构的某种GMR材料的磁阻特性。
由图可见，随着外磁场增大，电阻逐渐减小，其间有一段线性区域。
当外磁场已使两铁磁膜完全平行耦合后，继续加大磁场，电阻不再减小，进入磁饱和区域。
磁阻变化率ΔR/R 达百分之十几，加反向磁场时磁阻特性是对称的。
注意到图2中的曲线有两条，分别对应增大磁场和减小磁场时的磁阻特性，这是因为铁磁材料都具有磁滞特性。
有两类与自旋相关的散射对巨磁电阻效应有贡献。
其一，界面上的散射。
无外磁场时，上下两层铁磁膜的磁场方向相反，无论电子的初始自旋状态如何，从一层铁磁膜进入另一层铁磁膜时都面临状态改变（平行－反平行，或反平行－平行），电子在界面上的散射几率很大，对应于高电阻状态。
有外磁场时，上下两层铁磁膜的磁场方向一致，电子在界面上的散射几率很小，对应于低电阻状态。
其二，铁磁膜内的散射。
即使电流方向平行于膜面，由于无规散射，电子也有一定的几率在上下两层铁磁膜之间穿行。
无外磁场时，上下两层铁磁膜的磁场方向相反，无论电子的初始自旋状态如何，在穿行过程中都会经历散射几率小（平行）和散射几率大（反平行）两种过程，两类自旋电流的并联电阻相似两个中等阻值的电阻的并联，对应于高电阻状态。
有外磁场时，上下两层铁磁膜的磁场方向一致，自旋平行的电子散射几率小，自旋反平行的电子散射几率大，两类自旋电流的并联电阻相似一个小电阻与一个大电阻的并联，对应于低电阻状态。
多层膜GMR结构简单，工作可靠，磁阻随外磁场线性变化的范围大，在制作模拟传感器方面得到广泛应用。
在数字记录与读出领域，为进一步提高灵敏度，发展了自旋阀结构的GMR。
【实验装置】巨磁电阻实验仪；基本特性组件；电流测量组件；角位移测量组件；磁读写组件；【实验内容】一、GMR模拟传感器的磁电转换特性测量在将GMR构成传感器时，为了消除温度变化等环境因素对输出的影响，一般采用桥式结构。
a 几何结构 b电路连接GMR模拟传感器结构图对于电桥结构，如果4个GMR电阻对磁场的影响完全同步，就不会有信号输出。
图17-9中，将处在电桥对角位置的两个电阻R3, R4覆盖一层高导磁率的材料如坡莫合金，以屏蔽外磁场对它们的影响，而R1，R2阻值随外磁场改变。
设无外磁场时4个GMR电阻的阻值均为R， R1、R2在外磁场作用下电阻减小△R，简单分析表明，输出电压：U OUT=U IN (2R-∆R) (2)屏蔽层同时设计为磁通聚集器，它的高导磁率将磁力线聚集在R1、R2电阻所在的空间，进一步提高了R1，R2的磁灵敏度。
从几何结构还可见，巨磁电阻被光刻成微米宽度迂回状的电阻条，以增大其电阻至kΩ数量级，使其在较小工作电流下得到合适的电压输出。
GMR模拟传感器的磁电转换特性模拟传感器磁电转换特性实验原理图将GMR模拟传感器置于螺线管磁场中，功能切换按钮切换为“传感器测量”。
实验仪的4V电压源接至基本特性组件“巨磁电阻供电”，恒流源接至“螺线管电流输入”，基本特性组件“模拟信号输出”接至实验仪电压表。
按表1数据，调节励磁电流，逐渐减小磁场强度，记录相应的输出电压于表格“减小磁场”列中。
由于恒流源本身不能提供负向电流，当电流减至0后，交换恒流输出接线的极性，使电流反向。
再次增大电流i，此时流经螺线管的电流与磁感应强度的方向为负，从上到下记录相应的输出电压。
电流至-100mA后，逐渐减小负向电流，电流到0时同样需要交换恒流输出的极性。
从下到上记录数据于表一“增大磁场”列中。
理论上讲，外磁场为零时，GMR传感器的输出应为零，但由于半导体工艺的限制，4个桥臂电阻值不一定完全相同，导致外磁场为零时输出不一定为零，在有的传感器中可以观察到这一现象。
根据螺线管上表明的线圈密度，由公式（1）计算出螺线管内的磁感应强度B。
以磁感应强度B作横坐标，电压表的读数为纵坐标作出磁电转换特性曲线。
不同外磁场强度时输出电压的变化反映了GMR传感器的磁电转换特性，同一外磁场强度下输出电压的差值反映了材料的磁滞特性。
表1 GMR模拟传感器磁电转换特性的测量（电桥电压4V）二、GMR磁阻特性测量磁阻特性测量原理图为加深对巨磁电阻效应的理解，我们对构成GMR模拟传感器的磁阻进行测量。
将基本特性组件的功能切换按钮切换为“巨磁阻测量”，此时被磁屏蔽的两个电桥电阻R3、R4被短路，而R1、R2并联。
将电流表串连进电路中，测量不同磁场时回路中电流的大小，就可以计算磁阻。
实验装置：巨磁阻实验仪，基本特性组件。
将GMR模拟传感器置于螺线管磁场中，功能切换按钮切换为“巨磁阻测量”。
实验仪的4伏电压源串连电流表后，接至基本特性组件“巨磁电阻供电”，恒流源接至“螺线管电流输入”。
按表2数据，调节励磁电流，逐渐减小磁场强度，记录相应的磁阻电流于表格“减小磁场”列中。
由于恒源流本身不能提供负向电流，当电流减至0后，交换恒流输出接线的极性，使电流反向。
再次增大电流，此时流经螺线管的电流与磁感应强度的方向为负，从上到下记录相应的输出电压。
电流至一100mA后，逐渐减小负向电流，电流到0时同样需要交换恒流输出接线的极性。
从下到上记录数据于“增大磁场”列中。
根据螺线管上表明的线圈密度，由公式（1）计算出螺线管内的磁感应强度B。
由欧姆定律R=U/I 计算磁阻。
以磁感应强度B作横坐标，磁阻为纵坐标做出磁阻特性曲线。
应该注意，由于模拟传感器的两个磁阻是位于磁通聚集器中，与图3相比，我们作出的磁阻曲线斜率大了约10倍，磁通聚集器结构使磁阻灵敏度大大提高。
不同外磁场强度时磁阻的变化反映了GMR的磁阻特性，同一外磁场强度的差值反映了材料的磁滞特性。
表2 GMR磁阻特性的测量（磁阻两端电压4V）三、 GMR 开关（数字）传感器的磁电转换特性曲线测量将GMR 模拟传感器与比较电路，晶体管放大电路集成在一起，就构成GMR 开关（数字）传感器，结构如图14所示。
比较电路的功能是，当电桥电压低于比较电压时，输出低电平。
当电桥电压高于比较电压时，输出高电平。
选 择适当的GMR 电桥并结合调节比较电压，可调节开关传感器开关点对应的磁场强度。
图14 GMR 开关传感器结构图 图15 GMR 开关传感器磁电转换特性GMR电桥比较电路输出输出电压/V磁场强度 /高斯开开关 关图15是某种GMR 开关传感器的磁电转换特性曲线。
当磁场强度的绝对值从低增加到12高斯时，开关打开（输出高电平），当磁场强度的绝对值从高减小到10高斯时，开关关闭（输出低电平）。
实验装置：巨磁阻实验仪，基本特性组件。
将GMR模拟传感器置于螺线管磁场中，功能切换按钮切换为“传感器测量”。
实验仪的4伏电压源接至基本特性组件“巨磁电阻供电”，“电路供电”接口接至基本特性组件对应的“电路供电”输入插孔，恒流源接至“螺线管电流输入”，基本特性组件“开关信号输出”接至实验仪电压表。
从50mA逐渐减小励磁电流，输出电压从高电平（开）转变为低电平（关）时记录相应的励磁电流于表3“减小磁场”列中。
当电流减至0后，交换恒流输出接线的极性，使电流反向。
再次增大电流，此时流经螺线管的电流与磁感应强度的方向为负，输出电压从低电平（关）转变为高电平（开）时记录相应的负值励磁电流于表3“减小磁场”列中。
将电流调至－50mA。
逐渐减小负向电流，输出电压从高电平（开）转变为低电平（关）时记录相应的负值励磁电流于表3“增大磁场”列中，电流到0时同样需要交换恒流输出接线的极性。
输出电压从低电平（关）转变为高电平（开）时记录相应的正值励磁电流于表3“增大磁场”列中。
表3 GMR开关传感器的磁电转换特性测量高电平＝ V 低电平＝ V根据螺线管上标明的线圈密度，由公式（1）计算出螺线管内的磁感应强度B。
以磁感应强度B作横座标，电压读数为纵座标作出开关传感器的磁电转换特性曲线。
利用GMR开关传感器的开关特性已制成各种接近开关，当磁性物体（可在非磁性物体上贴上磁条）接近传感器时就会输出开关信号。
广泛应用在工业生产及汽车，家电等日常生活用品中，控制精度高，恶劣环境（如高低温，振动等）下仍能正常工作。
由于仪器故障原因，此步骤无法进行。
四、用GMR模拟传感器测量电流GMR模拟传感器在一定的范围内输出电压与磁场强度成线性关系，且灵敏度高，线性范围大，可以方便的将GMR制成磁场计，测量磁场强度或其它与磁场相关的物理量。
作为应用示例，我们用它来测量电流。
由理论分析可知，通有电流I的无限长直导线，与导线距离为r的一点的磁感应强度为：B = μ0I/2πr =2 I×10-7/r （3）磁场强度与电流成正比，在r已知的条件下，测得B，就可知I。
在实际应用中，为了使GMR模拟传感器工作在线性区，提高测量精度，还常常预先给传感器施加一固定已知磁场，称为磁偏置，其原理类似于电子电路中的直流偏置。
模拟传感器测量电流实验原理图实验装置：巨磁阻实验仪，电流测量组件实验仪的4伏电压源接至电流测量组件“巨磁电阻供电”，恒流源接至“待测电流输入”，电流测量组件“信号输出”接至实验仪电压表。
