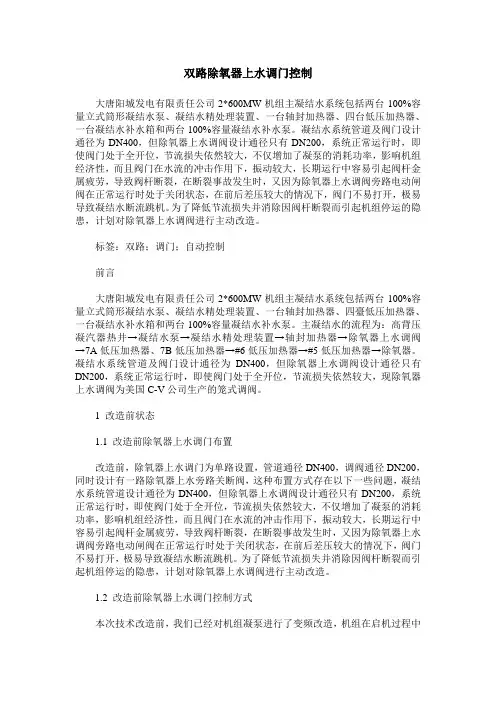

双路除氧器上水调门控制
双路除氧器上水调门控制大唐阳城发电有限责任公司2*600MW机组主凝结水系统包括两台100%容量立式筒形凝结水泵、凝结水精处理装置、一台轴封加热器、四台低压加热器、一台凝结水补水箱和两台100%容量凝结水补水泵。
凝结水系统管道及阀门设计通径为DN400，但除氧器上水调阀设计通径只有DN200，系统正常运行时，即使阀门处于全开位，节流损失依然较大，不仅增加了凝泵的消耗功率，影响机组经济性，而且阀门在水流的冲击作用下，振动较大，长期运行中容易引起阀杆金属疲劳，导致阀杆断裂，在断裂事故发生时，又因为除氧器上水调阀旁路电动闸阀在正常运行时处于关闭状态，在前后差压较大的情况下，阀门不易打开，极易导致凝结水断流跳机。
为了降低节流损失并消除因阀杆断裂而引起机组停运的隐患，计划对除氧器上水调阀进行主动改造。
标签：双路；调门；自动控制前言大唐阳城发电有限责任公司2*600MW机组主凝结水系统包括两台100%容量立式筒形凝结水泵、凝结水精处理装置、一台轴封加热器、四臺低压加热器、一台凝结水补水箱和两台100%容量凝结水补水泵。
主凝结水的流程为：高背压凝汽器热井→凝结水泵→凝结水精处理装置→轴封加热器→除氧器上水调阀→7A低压加热器、7B低压加热器→#6低压加热器→#5低压加热器→除氧器。
凝结水系统管道及阀门设计通径为DN400，但除氧器上水调阀设计通径只有DN200，系统正常运行时，即使阀门处于全开位，节流损失依然较大，现除氧器上水调阀为美国C-V公司生产的笼式调阀。
1 改造前状态1.1 改造前除氧器上水调门布置改造前，除氧器上水调门为单路设置，管道通径DN400，调阀通径DN200，同时设计有一路除氧器上水旁路关断阀，这种布置方式存在以下一些问题，凝结水系统管道设计通径为DN400，但除氧器上水调阀设计通径只有DN200，系统正常运行时，即使阀门处于全开位，节流损失依然较大，不仅增加了凝泵的消耗功率，影响机组经济性，而且阀门在水流的冲击作用下，振动较大，长期运行中容易引起阀杆金属疲劳，导致阀杆断裂，在断裂事故发生时，又因为除氧器上水调阀旁路电动闸阀在正常运行时处于关闭状态，在前后差压较大的情况下，阀门不易打开，极易导致凝结水断流跳机。
600MW直接空冷机组电动调速给水泵选型建议
设计参数 与实际运行参 数之 差 比湿 冷机组 大。
这样 ， 直接空冷机组给水泵按 规定选 型， 液力耦
系统复杂 ， 投资大 ， 给主 厂房布置带来 困难 。因 此， 山西漳 山发 电有 限责任 公 司扩 建工程 ２ ×
６０ ０ ＭＷ 直接空冷机组选用电动调速给水泵 。
根据 火力 发 电厂设 计 技 术 规 程 ＤＬ５０ — ０ ０
安全 运行 。
２０ ） １．。 条规定， ００的 ０３７ 该工程 ６０ ０ ＭＷ 直接空 冷机组选用 ３ ５ 容量的电动调速给水泵， 台 ０ 以
减少给水泵 的规格 和备品备件， 并方便机组的运
行 与管理 。
２ 给水泵 的选 型及 问题
３ 对 策
现在， 我国设计的大容量直接空冷机组均配 汽包炉 ， 根据《 火力发 电厂设计技术规程 Ｄ ０ ０ Ｉ５０
夏季未满发工况下运行 ， 主泵的设计值与运行值之
差比这些百分数还要大。可见， 直接空冷机组运行
时主泵的运行点往往远离设计点。 按机组 Ｔ Ｌ工 况确定 给水 泵 的设 计参 数 Ｒ
时， 由汽 机进 汽 量 为 ２０ ｔｈ得 知 给 水 泵 主 泵 的 ０ ４／
量的基数小于锅炉最大连续蒸发量 ， 并且不考虑
１ 前言
目 ，０ ＭＷ 湿冷机组 的给水系统通常配 ２ 前 ６０ 台 ５ 容量的汽动 给水泵和 １ ０ 台容量为 ３ 左 ０ 右的启动备用电动调速给水泵 ， 机组带负荷较大 时， 投运两 台汽动 给水泵， 驱动 给水泵的小 汽机 用汽（ 主汽源） 为主汽机 四段抽 汽， 排汽进主汽机
１．２ 、． ５ 、． ６ ３ ０ ２ ９ ４ ５ ％和 １ ． ７／。 ５５ ９ ６
定条件 （ Ｔ 如 ＨＡ工况、 Ｒ Ｔ Ｌ工况） 下投运两 台给
浅谈优化600MW机组辅机运行方式节能降耗策略吴志远何岩张延风
浅谈优化600MW机组辅机运行方式节能降耗策略吴志远何岩张延风发布时间：2023-06-01T10:39:26.361Z 来源：《当代电力文化》2023年6期作者：吴志远何岩张延风[导读] 随着新能源的大力发展和国家“双碳”目标，火电厂生存环境十分严峻。
据统计，我国工业能耗约占总能耗的70%，其中电机能耗约占工业能耗的 60%～70%。
全国火力发电厂的平均厂用电率约为 4～10%，而泵与风机的耗电量占厂用电的 75%左右。
火电厂的辅机设备多数是定速电动机的风机和水泵，如汽轮机辅助设备有：给水泵、循环泵、凝结泵、真空泵、除盐水泵等。
目前来说，火力发电厂辅机运行方式普遍存在着能耗浪费现象。
辽宁清河发电有限责任公司辽宁铁岭112003摘要：随着新能源的大力发展和国家“双碳”目标，火电厂生存环境十分严峻。
据统计，我国工业能耗约占总能耗的70%，其中电机能耗约占工业能耗的 60%～70%。
全国火力发电厂的平均厂用电率约为 4～10%，而泵与风机的耗电量占厂用电的 75%左右。
火电厂的辅机设备多数是定速电动机的风机和水泵，如汽轮机辅助设备有：给水泵、循环泵、凝结泵、真空泵、除盐水泵等。
目前来说，火力发电厂辅机运行方式普遍存在着能耗浪费现象。
如何进一步挖掘机组的节能潜力，是每个火电厂的重要工作。
本课题结合目前火电厂生存难题，根据电厂设备的现场运行经验，在机组启停及正常运行过程中探索机侧重要辅机新的运行方式，确保机组收益最大化。
关键词：辅机；耗电量；浪费；节能；探索；一、概述清河发电有限公司的两台汽轮机均为GE公司进行通流部分改进设计的升级型汽轮机，保留哈尔滨汽轮机有限责任公司制造的高中压外缸、低压外缸，其它通流部分均采用阿尔斯通技术设计制造。
型式为CLN600-24.2/566/566型超临界、一次中间再热、单轴、三缸、四排汽、凝汽式汽轮机，具有较高的效率和安全可靠性。
高中压缸、低压缸动静部分由阿尔斯通公司进行改进设计，末级叶片长度37英寸（939.8mm）。
给水调节阀的选型设计
给水调节阀的选型设计【摘要】主要介绍了给水调节阀在火力发电中的作用及重要性，调节阀的结构、功能，调节阀的类型选择，Kv值的计算，Kv值的选择，阀内件的材料和结构的选择，执行器的推力、转矩计算。
【关键词】给水调节阀；阀内件；Kv值0 概述通过设计“神木化工”自备电厂机组，给水调节阀的设计，加深了对调节阀的认识，体会到了调节阀的重要性，在现代流程工业的自动控制系统中，调节阀起着十分重要的作用，工厂的生产取决于流动着的液体和气体的正确分配和控制。
这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要靠某些最终控制元件去完成。
最终控制元件可以认为是自动控制的“手脚”。
在调节器（DCS）的低能量级和执行流动控制所需的高能级功能之间，最终控制元件完成了必要的功率放大作用。
调节阀是最终控制元件的最广泛使用的型式。
在“神木化工给水调节阀项目”中也不例外，所有的调节控制回路中都是使用调节阀进行流量、液位、压力、温度控制。
控制效果的好坏，调节阀工作寿命的长短，主要取决于调节阀的选型是否合理。
合理的选型不但可实现优化控制、提高生产效率；还可延长阀门的使用周期，降低维护费用及生产成本。
1 调节阀的结构及功能要正确使用调节阀，尤其是选择调节阀，必须首先弄清楚调节阀的结构及使用功能，做到有的方矢，方能选好所需的调节阀。
1.1 调节阀的结构什么是调节阀？国际电工委员会IEC对调节阀做了定义：“工业过程控制系统中由动力操作的装置形成的终端元件，它包括一个阀体部件，内部有一个改变过程流体流率的组件，阀体部件又与一个或多个执行机构相连接。
执行机构用来响应控制元件送来的信号。
”可见，调节阀是由执行机构和阀体部件两部分组成，即：调节阀=执行机构+阀体部件。
1.2 调节阀的功能调节阀的主要功能有：调节功能、克服压差功能、耐温功能、耐压功能、切断功能、耐蚀功能等。
1.2.1 调节功能顾名思义，调节阀的首要功能就是调节，其主要表现在5个方面：1.2.1.1 流量特性流量特性是反映调节阀的开度于流量的变化关系，以适应系统的特性要求，如对流量调节系统反应速度快需对数特性；对温度调节系统反应速度慢，需线性流量特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析600MW机组除氧器供水调节阀的设计选型
发表时间：2018-01-02T14:28:56.543Z 来源：《防护工程》2017年第22期作者：巩希文李现周
[导读] 调节阀的选型的合理性和正确性关乎火力发电厂稳定性，如何选择性价比高的调节阀对参与火力发电厂建设各方至关重要。
山东电力建设第一工程公司山东济南 250131
摘要：调节阀的选型的合理性和正确性关乎火力发电厂稳定性，如何选择性价比高的调节阀对参与火力发电厂建设各方至关重要，本文主要探讨调节阀选型中的技术要点及注意事项。
关键字：除氧器；调节阀；选型；关闭压差；气蚀；
0.引言
近年600MW火力发电机组建设过程中，经常遇到除氧器上水主调节阀和副调节阀气蚀的现象，通过作者在工作中的实践经验，探索引起调节阀气蚀的原因，成功解决难题，本文探讨分享解决调节阀问题的经验。
1. 背景介绍
调节阀作为火力发电厂的重要组件，承担着多个系统的流量调节功能，因此对其性能要求比较高。
目前，电厂调节阀一般采用进口阀门，各系统的调节阀必须满足各工况的要求，阀门设计应给予最大和最小工况的裕度，阀门应具有良好的密封性能，阀杆不得有过大的平衡力，调节阀的运行方式多为全年连续式。
2. 过程描述
在某A项目运行过程中发现除氧器供水系统调节阀在以下问题：除氧器上水主、副调节阀开度超过50%后在自动状态会出现阀门的开度波动，引起管道剧烈振动。
首先从设计选型的合理性方面进行分析，以下为几个项目的调节阀主要设计参数对比：
从上述表格可以看出，三个项目的阀体类型、材料及连接管道口径相近，A项目和B项目的除氧器上水主调节阀设计压力相仿，但是关闭压差差别较大。
3. 问题分析
根据现场实际运行工况，初步判断设计选型不存在问题，主要原因为由于阀前压力增大，导致阀门内部产生气蚀，引起阀门振动，管道也随之振动。
导致阀前后压差过大的原因应是实际运行工况偏离设计，主要是机组背压设计选取值为10.3KPa，而实际运行背压为
3.3~6KPa，因而导致凝结水量有所降低，由于凝结水泵是定速泵，流量降低导致凝结水泵出口压力升高，使得阀前压力大大超过设计选型压力。
下图为凝结水泵的性能曲线：
图1 A项目凝结水泵性能曲线图
根据上图所示，凝结水泵在最大/正常/最小流量分别为1585/1436/629m3/h时，凝结水泵对应的扬程约为3.9/4.15/4.57 MPa，考虑凝结水系统沿程阻力为100m，主调阀前入口压力约为2.9/3.15/3.57MPa,而B设计院设计选型时主调阀最大阀前压力仅为2.58MPa,可以看出除
氧器设计选型存在问题。
重新根据要求进行设计改进，相关参数如下：
4、结论
由以上分析可以看出，在后续项目实施过程中，除氧器上水主调节阀的关闭压差应该都在2MPa以上，如果阀门关闭压差在2MPa以内时，应及早确定合适的关闭压差。
通过上述分析，希望能够为后续同类型的机组的除氧器调节阀选型提供借鉴，避免发生气蚀现象，以期减少项目投资，提高项目管理水平。
