暖通专业给建筑专业提资常用数据1. 设计温度设计温度是指在设计建筑物的暖通系统时所考虑的最低室内温度。
根据不同地区的气候差异，设计温度也会有所不同。
一般可以参考以下标准：•冬季设计室内温度：一般取为18-20摄氏度，但特殊用途建筑物如医院、实验室等可能会有不同的要求。
•夏季设计室内温度：一般取为26-28摄氏度，但需要注意的是，热带地区的设计室内温度可能更高。
2. 设计室内湿度设计室内湿度是指在设计建筑物的暖通系统时所考虑的最低室内相对湿度。
湿度对人们的舒适感和健康有一定影响，因此在设计中需要予以考虑。
一般室内设计湿度为40-60%之间，具体取值可根据实际情况进行调整。
3. 供暖方式及热负荷计算设计暖通系统时，需要根据建筑物的供暖方式来计算热负荷，以确保系统能够提供足够的热量。
常见的供暖方式包括：•中央供暖：采用热水或蒸汽通过管道供热。
•分户供暖：每个房间或每个单元都有独立的供暖设备，如电暖器、空调等。
热负荷计算需要考虑建筑物的外墙面积、窗户面积、建筑材料的导热系数等因素，以确定所需的供热能力。
4. 通风量计算通风量是指通过通风设备进入或排出建筑物内空气的体积。
在设计暖通系统时，通风量的计算十分重要，以保证室内空气的新鲜度和舒适度。
通风量的计算涉及建筑物的使用人数、每位人员的新风需求量、通风设备的效率等因素。
5. 空调系统的选型空调系统的选型是指根据建筑物的需求，选择合适的空调设备。
选型时需要考虑以下因素：•制冷量：根据建筑物的热负荷计算结果，确定所需的制冷量。
•制热量：根据建筑物的供暖需求，确定所需的制热量。
•能效比：选择具有较高能效比的空调设备，以节约能源。
•噪音控制：选择噪音较低的空调设备，以保证室内的安静环境。
6. 管道和风管设计管道和风管设计是指根据建筑物的布局和需求，设计合理的管道和风管系统以供暖、通风和空调使用。
在设计过程中需要考虑以下因素：•管道和风管的材料选择：根据需要输送的介质和环境条件，选择合适的材料，如钢管、铜管、塑料管等。
暖通设计相关资料及常用全参数选择

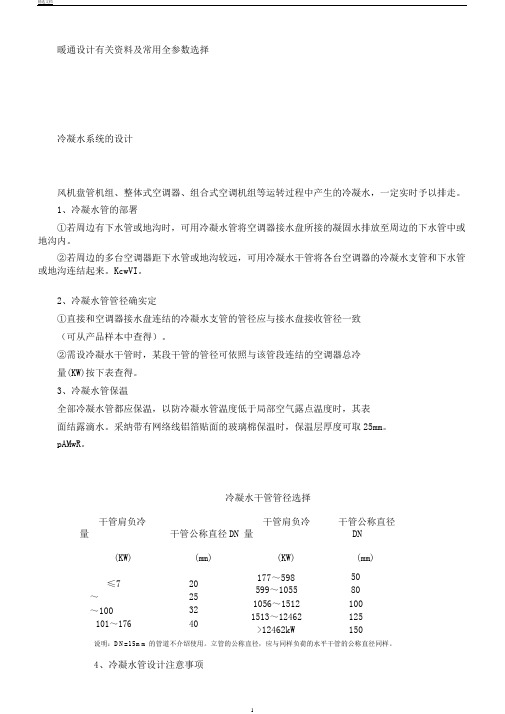

暖通设计有关资料及常用全参数选择冷凝水系统的设计风机盘管机组、整体式空调器、组合式空调机组等运转过程中产生的冷凝水，一定实时予以排走。
1、冷凝水管的部署①若周边有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝固水排放至周边的下水管中或地沟内。
②若周边的多台空调器距下水管或地沟较远，可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连结起来。
KcwVI。
2、冷凝水管管径确实定①直接和空调器接水盘连结的冷凝水支管的管径应与接水盘接收管径一致（可从产品样本中查得）。
②需设冷凝水干管时，某段干管的管径可依照与该管段连结的空调器总冷量(KW)按下表查得。
3、冷凝水管保温全部冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。
采纳带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。
pAMwR。
冷凝水干管管径选择干管肩负冷量干管公称直径DN干管肩负冷量干管公称直径DN(KW)(mm)(KW)(mm)≤720177～59850 599～105580～251056～1512100～100321513～12462125101～17640>12462kW150说明：DN=15mm的管道不介绍使用。
立管的公称直径，应与同样负荷的水平干管的公称直径同样。
4、冷凝水管设计注意事项①水流方向，水平管道应保持不小于千分之一的坡度；且不一样意有积水部位。
②当冷凝水盘位于机组负压区段时，凝水盘的出水口处一定设置水封，水封的高度应比冷凝水盘处的负压（相当于水柱高度）大50％左右。
水封的出口，应与大气相通。
ual27。
③采纳聚氯乙烯塑料管时，一般能够不用进行防结露的保平和隔汽办理。
④采纳镀锌钢管时，往常应设置保温层。
⑤冷凝水立管的顶部，应设计通向大气的透气管。
暖通设计有关资料及常用全参数选择⑥设计和部署冷凝水管路时，一定仔细考虑按期冲刷的可能性，并应设计安排必需的设备。
水箱容积计算当95-70°C供暖系统当110-70°C供暖系统当130-70°C供暖系统式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；Vc——系统内的水容量，L。
暖通空调方案设计估算指标
暖通空调方案设计估算指标只设采暖系统的民用建筑物、其采暖热负荷可按下列两种方法之一进行估算。
(1)单位面积热指标法：当只知道建筑总面积时，其采暖热指标可参考下列数值：(2)注：总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
(2)窗墙比公式法：当已知外墙面积、窗墙比及建筑面积时，采暖热指标可按下民用建筑空气调节系统的夏季冷负荷应尽量按计算确定。
当计算条件不具备时，可参考下列方法之一估算；1 空气调节房间的冷负荷包括由于外围护结构传热、太阳辐射热、人员散热、灯光散热、室内其他设备散热等引起的冷负荷，再加上室外新风量带来的冷负荷，即为空气调节系统的冷负荷。
估算时，可以外围护结构和室内人员两部分为基础，把整个建筑物看成一个大空间，按各朝向计算其冷负荷，再加上每位在室人员按116w/人计算的全部人员散热量，然后将该结果乘以新风负荷系数 1.5，即为估2 根据国内现有的一些工程冷负荷指标套用(下列指标为按总建筑面积的冷负荷指标)：旅馆 80~90 W/m2办公楼 85~100 W/m2图书馆 35~40 W/m2医院80~90 W/m2商店105~125 W/m2(只营业厅设空调时可取200~250 W/m2，按营业厅面积)体育馆 200~350 W/人(按人员座位数)105~135 W/m2计算机房190~380 W/m2数据处理320~400 W/m2剧院120~160 W/m2200~300 W/m2(按观众厅面积)会堂180~225 W/m2注：①上述指标为总建筑面积的冷负荷指标；建筑物的总瘤筑面积小于5000m2时,取上限值；大于10000m2时，取下限值。
②按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
③博物馆可参考图书馆；展览馆可参考商店；其他建筑物可参考相近类别的建筑。
④由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限取值。
⑤全年用空气调节系统冬季负荷可按下述方法估算：北京地区为夏季冷负荷的1.1~1.2倍，广州地区为夏季冷负荷的1/3~1/4。
暖通提条件常用数据参考
暖通提条件常用数据参考暖通专业给建筑专业反提条件常用数据一、地下车库（按照防火分区面积4000m2计算）1.设置原则：两个排风兼排烟机房；一个送风兼消防补风机房。
（排风机房置于防火分区中部位置或相邻防火分区共用机房时机房宽度翻倍即可。
送风机房应尽量远离排风机房（送排风口出地面的水平距离大于10m）。
）。
2.排风及送风机房面积：排风机房长宽最小尺寸6×3.5m；送风机房6×3.5m。
3.排风及送风竖井面积（服务防烟分区2000平米，如果多个防烟分区共用<包括垂直方向>则风井面积叠加）：排风竖井1.5m2（两个）；送风竖井2.5m2。
4.排风及送风百叶面积（服务防烟分区2000平米，如果多个防烟分区共用<包括垂直方向>则风井面积叠加）：排风防雨百叶4.5m2（两个）；送风防雨百叶6m2。
5.排风防雨百叶10m2；送风防雨百叶4.2m2。
二、地下需要设计空调房间（按照防火分区面积1000m2计算）1.设置原则：一个排风兼排烟机房，一个新风兼补风机房。
2.机房面积：1)排风兼排烟机房：排风、排烟风机水平布置30m2，排风、排烟风机垂直布置20m2。
净宽不低于3.5m2)新风兼补风机房25m2，净宽不低于3.5m。
3.排风及送风竖井面积：排风竖井0.7~0.8m2；送风竖井0.6m2。
三、地下仅设计通风及防排烟房间（按照防火分区面积1000m2计算）1.设置原则：一个排风兼排烟机房，一个送风兼补风机房。
2.机房面积：1)排风兼排烟机房：排风、排烟风机水平布置30m2，排风、排烟风机垂直布置20m2。
净宽不低于3.5m2)送风兼补风机房25m2，净宽不低于3.5m。
3.排风及送风竖井面积：排风排烟竖井 1.5m2；送风补风竖井2.0m2。
四、机械防烟注意：1)以下表格风量按照开启2.00m×1.60m的双扇门确定。
当采用单扇门时，其风量可乘以0.75系数计算；当有两个或两个以上出入口时，其风量应乘以1.5～1.75系数计算。
暖通设计常用数据表格
凝结水管管径计算时采用以下假设条件：
1.凝结水按自流排水，在管内水流动非满流的情况下排除，管内水的充满设取0.8；
2.管道坡度取i＝0.01；
3.管内流速取v＝0.3m/s；
4.最小的凝结水管管径应不小于DN25；
不同管径的水管排水量
冷凝水管的公称直径选择
空调水系统水管管材：DN15~DN80采用镀锌焊接钢管，用丝扣或丝扣法兰连接，以（DN 公称直径）表示，钢管规格如下：
DN100以上水管用无缝钢管及冲压弯头（二次镀锌），采用法兰连接或焊接，以（D公称直
高层建筑防烟楼梯间及其前室、合用前室和消防电梯间前室的机械加压送风量：
防烟楼梯间（前室不送风）的加压送风量
防烟楼梯间及其合用前室的分别加压送风量
侧送百叶送风口最大送风速度
回风口的吸风速度
有消声要求的通风与空气调节系统，其风管内的风速，宜按下表选用：。
暖通设计需要的参数(气象2012)
山
5
晋城 阳城53975 35°29′ 112°24′ 659.5 1971-2000 11.8 -640°00′ 112°27′ 1348.8 1971-2000 3.9 -20.8
7
晋中 榆社53787 37°04′ 112°59′ 1041.4 1971-2000 8.8 -11.1
5
常州 常州58343 31°46′ 119°56′ 4.9 1971-2000 15.8 -1.2
6
淮安 淮阴58144 33°36′ 119°02′ 17.5 1971-2000 14.4 -3.3
7
盐城 射阳58150 33°46′ 120°15′ 2 1971-2000 14
-3.1
8
扬州
高邮 32°48′ 119°27′ 5.4 1971-2000 14.8 -2.3
3
邢台 邢台53798 37°04′ 114°30′ 76.8 1971-2000 13.9 -5.5
河 北 省
4
保定 保定54602 38°51′ 115°31′ 17.2 1971-2000 12.9
-7
5 张家口 张家口54401 40°47′ 114°53′ 724.2 1971-2000 8.8 -13.6
3
蚌埠 蚌埠58221 32°57′ 117°23′ 18.7 1971-2000 15.4 -2.6
4
安庆 安庆58424 30°32′ 117°03′ 19.8 1971-2000 16.8 -0.2
5
六安 六安58311 31°45′ 116°30′ 60.5 1971-2000 15.7 -1.8
津
2
塘沽 塘沽54623 39°00′ 117°43′ 2.7 1971-2000 12.6 -6.8
标准暖通条件表2_采暖条件表-2015版
XXXX
石化工程有限公司
工程名称
采 暖 条 件 表
编 制
设计项目
校 核
设计阶段
审 核
第 页
共 页
序号
单元名称
室 内 采 暖
备 注
区域
面积m2
室内采暖温度要℃
人 员
火灾类别
人/班
班次
说明：1.若单元中有多个房间应逐一单个列出。2.有爆炸危险物质的房间，应注明该物质是粉尘或气体及其燃点、闪点。3.有特殊要求请注明。如对有遇水后会产生爆炸或易燃气体的房间，或禁止使用散热器采暖的房间以及对散热器位置有要求的应注明。
暖通设计参数表
送风出口空气调节区（3）=±0.5℃3—6n>=8（4）=±0.1-0.2℃2-3
≥12
测送贴附散流平送注：
（1)不同等级洁净室以及洁净区与非洁净区之间的压差，应不小于5Pa，洁净区与室外的压差，应不小于10Pa；
(2)若按经验计算：5Pa时，压差风量为1-2次；10Pa时，压差风量为2-4次。
气密性好时取下限，差时取上限。
工艺性空调送风方式冬季≤0.2夏季≤0.3舒适性空调空调类型室内温湿度参数
送风温差（℃）范围（1）>±1℃（2）=1℃(1)≤15(2)6-9气流组织的基本要求
冬季18——24℃
Ф=30%——60%
夏季22——28℃
Ф=40%——65%h<=5m ΔT≤10h>5m ΔT≤15n>=5但高大空间应按冷负荷确定
n>=5(同上）机外余压=风机全压-风柜各处理段阻力，送回风管一般按7~8Pa/m，90度弯头按10Pa/个来
每小时换气次数风速（m /s)消声要求高时取2—5消声要求高时取2—5冬季≤0.3夏季：0.2-0.5
当T>30℃，可大于0.5测送贴附孔板上送
洁净度等级
气流流型平均风速（m/s）换气次数
1-4垂直单向流0.3-0.55垂直或水平0.2-0.56非单向流50-607非单向流15-258-9非单向流10-15
区与室外的压差，应不小于密性好时取下限，差时取
气流流型和送风量备注
a/个来计算阻力
总风管
V:6-10m/s
无风口支管
V:4-6m/s
有风口支管
V:2-5m/s
备注（1）换气次数适用于层高小于4m；（2）室内人员、热源少时采用下限。
暖通常用数据查询
暖通常用数据查询人员长期逗留区域空调室内设计参数：
不同热舒适度等级对应的PMV、PPD值：公共建筑主要房间每人所需最小新风量：居住建筑设计最小换气次数：
医院建筑设计最小换气次数：
高密度人群建筑每人所需最小新风量：
局部辐射供暖热负荷计算系数：
毛细管网辐射系统供水温度：
辐射体表面平均温度：
辐射板安装角度修正系数：
热水吊顶辐射板最高平均水温：
室内供暖系统管道中热媒的最大流速：
部分设备机房机械通风换气次数：
风管内的空气流速（低速风管）：
风管内的空气流速：
自然通风系统的进排风口空气流速：
自然进排风系统的风道空气流速：
机械通风系统的进排风口空气流速：
工艺性空调区围护结构最大传热系数K值：工艺性空调区围护结构最小热惰性指标D值：工艺性空调区外墙、外墙朝向及其所在层次：工艺性空调区的门和门斗：
太阳总辐射照度最大值：
人体冷负荷系数：
照明冷负荷系数：
设备冷负荷系数：
外墙类型及热工性能指标：
舒适性空调的送风温差：
工艺性空调的送风温差：
回风口的吸风风速：
水冷式冷水机组选型范围：
四管制冷、热水管道系统的a值：
两管制热水管道系统的a值：
换热器附加系数取值表：
橡塑保温的经济厚度：
玻璃棉的经济厚度：
机房冷水管道最小绝热层厚度：
机房冷水管道最小绝热层厚度：
室内空气调节风管最小热阻：
冷凝水最小绝热厚度：
现在马上留言指出图中哪有错，展现你专业功力的时候到了！
大家来找茬。
暖通设计常用换算及参数表
暖通设计常⽤换算及参数表末端的选型1、风机盘管的选型风机盘管有两个主要参数：制冷（热）量和送风量，故有风机盘管的选择有如下两种⽅法：（1）根据房间循环风量选：房间⾯积、层⾼（吊顶后）和房间换⽓次数三者的乘积即为房间的循环风量。
利⽤循环风量对应风机盘管⾼速风量，即可确定风机盘管型号。
（2）根据房间所需的冷负荷选择：根据单位⾯积负荷和房间⾯积，可得到房间所需的冷负荷值。
利⽤房间冷负荷对应风机盘管的⾼速风量时的制冷量即可确定风机盘管型号。
确定型号以后，还需确定风机盘管的安装⽅式（明装或安装），送回风⽅式（下送下回，侧送下回等）以及⽔管连接位置（左或右）等条件。
注：房间⾯积较⼤时应考虑使⽤多个风机盘管，房间单位⾯积负荷较⼤，对噪⾳要求不⾼时可考虑使⽤风量和制冷量较⼤的风机盘管。
2、空⽓处理机组的选型空⽓处理机组主要⽤于处理室内空⽓和供新风，⼀般有空调⼯况和新风⼯况两种⼯作状态。
空⽓处理机组的选择⼀般由三个主要参数决定：风量、表冷器排管数和机外余压。
先根据系统需要的风量确定空⽓处理机组的型号，然后根据需要提供的冷量来决定其排管数，如此便可确定。
根据系统需要的余压要求确定余压。
空⽓处理机组⼀般有吊顶式和落地式两种。
落地式包括⽴式和卧式两种。
另外机组的送回风⽅式也有诸多不同。
应根据建筑情况和建筑业主要求进⾏最终的确定。
质量单位换算表⾯积单位换算表制冷量单位换算表⽐焓单位换算表⽔系统设计按经济流速选⽤的⽔流速推荐值设备⽔压⼒降估算各类建筑物冷负荷估算指标办公建筑室内温度、湿度的设计参数及允许噪声【投稿及合作咨询】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖通专业给建筑专业反提条件常用数据
一、地下车库（按照防火分区面积4000m2计算）
1.设置原则：两个排风兼排烟机房；一个送风兼消防补风机房。
（排风机房置于防火分区中部位置或相邻防火分区共用机房时机房宽度翻倍即可。
送风机房应尽量远离排风机房（送排风口出地面的水平距离大于10m）。
）。
2.排风及送风机房面积：排风机房长宽最小尺寸6×
3.5m；送风
机房6×3.5m。
3.排风及送风竖井面积（服务防烟分区2000平米，如果多个防
烟分区共用<包括垂直方向>则风井面积叠加）：排风竖井1.5m2（两个）；送风竖井2.5m2。
4.排风及送风百叶面积（服务防烟分区2000平米，如果多个防
烟分区共用<包括垂直方向>则风井面积叠加）：排风防雨百叶
4.5m2（两个）；送风防雨百叶6m2。
5.排风防雨百叶10m2；送风防雨百叶4.2m2。
二、地下需要设计空调房间（按照防火分区面积1000m2计算）
1.设置原则：一个排风兼排烟机房，一个新风兼补风机房。
2.机房面积：
1)排风兼排烟机房：排风、排烟风机水平布置30m2，排风、
排烟风机垂直布置20m2。
净宽不低于3.5m
2)新风兼补风机房25m2，净宽不低于3.5m。
3.排风及送风竖井面积：排风竖井0.7~0.8m2；送风竖井0.6m2。
三、地下仅设计通风及防排烟房间（按照防火分区面积1000m2计
算）
1.设置原则：一个排风兼排烟机房，一个送风兼补风机房。
2.机房面积：
1)排风兼排烟机房：排风、排烟风机水平布置30m2，排风、
排烟风机垂直布置20m2。
净宽不低于3.5m
2)送风兼补风机房25m2，净宽不低于3.5m。
3.排风及送风竖井面积：排风排烟竖井1.5m2；送风补风竖井
2.0m2。
四、机械防烟
注意：
1)以下表格风量按照开启2.00m×1.60m的双扇门确定。
当采用
单扇门时，其风量可乘以0.75系数计算；当有两个或两个以上出入口时，其风量应乘以1.5～1.75系数计算。
开启门时，通过门的风速不易小于0.7m/s。
2)如果防烟楼梯间为剪刀楼梯间，则防烟楼梯间的加压送风量应
乘以2.0系数。
(一)防烟楼梯间（前室不送风）加压送风
(二)防烟楼梯间及其合用前室分别加压送风
(三)消防电梯前室加压送风
(四)防烟楼梯间自然排烟，前室或合用前室加压送风
五、全空气空调系统
(一)带热回收装置组合式空气处理机组。
1.服务区域面积：800~1200m2，按照1000 m2计算。
2.空调机房面积：48~60m2（8~10m长×6m宽）。
3.排烟机房面积：12m2（4m长×3m宽）
4.净宽最小值为：2.5m（机组宽度）+0.7m（距墙距离）+2.5m
（机组宽度的1.0倍）＝5.7m。
5.新风竖井面积：1.0m2；排风竖井面积：1.0m2。
6.18000m3/h的机组尺寸：4000（长）×1900（宽）×2500（高）。
7.22000m3/h的机组尺寸：4300（长）×2100（宽）×2800（高）。
8.26000m3/h的机组尺寸：4300（长）×2300（宽）×2800（高）。
9.33000m3/h的机组尺寸：4650（长）×2500（宽）×3300（高）。
(二)常规组合式空气处理机组。
1.服务区域面积：800~1200m2，按照1000 m2计算。
2.空调机房面积：48m2（8m长×6m宽）。
3.排风及排烟机房面积：24m2（6m长×4m宽）；两个排风机
房垂直安装，一个排烟风机水平安装。
4.净宽最小值为：2.5m（机组宽度）+0.7m（距墙距离）+2.5m
（机组宽度的1.0倍）＝5.7m。
5.新风竖井面积：1.0m2；排风竖井面积：1.0m2。
六、新风空调系统
(一)吊顶或落地式新风处理机组
1.吊顶式新风处理机组（≤4000m3/h）。
建议给建筑专业反提条件：机房最小面积为6000×4000。
2.落地式新风处理机组（≥5000m3/h）
1)机房最小长度一般为：600+机组长度L+1400；
2)机房最小宽度一般为：1200+机组宽度W+1800；
3)建议给建筑专业反提条件：
对于机组风量在10000 m3/h,L=1700,W=1000;机房最小面积一般为3700×4000，本人建议为4000×4200。
(二)带热回收新风处理机组
1.吊顶式新风热回收处理机组（＜4000m3/h）。
建议给建筑专业反提条件：机房最小面积为6000×4000。
2.落地式新风热回收处理机组（≥4000m3/h）
1)机房最小长度一般为：300+机组长度L+1200；
2)机房最小宽度一般为：300+机组宽度W+1200；
3)建议给建筑专业反提条件：
a)对于机组风量在4000～7500 m3/h之
间,L=1500~1700,W=800~1200;机房最小面积一般为3200×
2700，本人建议为4000×3000；
b)对于机组风量在10000～20000m3/h之
间,L=2200~2500,W=1200~1500;机房最小面积一般为4000
×3000，本人建议为4200×3200。
七、厨房通风及排油烟系统
八、主要大型设备机房面积及高度
1.制冷机房（含换热间）：
1)建筑面积的0.5%~1.0%，通常取0.8%。
