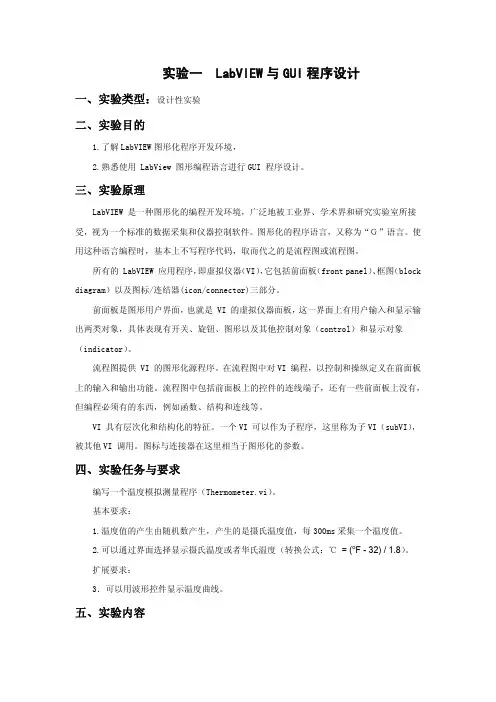

实验一 LabVIEW与GUI程序设计
实验一 LabVIEW与GUI程序设计一、实验类型：设计性实验二、实验目的1.了解LabVIEW图形化程序开发环境，2.熟悉使用 LabView 图形编程语言进行GUI 程序设计。
三、实验原理LabVIEW 是一种图形化的编程开发环境，广泛地被工业界、学术界和研究实验室所接 受，视为一个标准的数据采集和仪器控制软件。
图形化的程序语言，又称为“Ｇ”语言。
使 用这种语言编程时，基本上不写程序代码，取而代之的是流程图或流程图。
所有的 LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板（front panel）、框图（block diagram）以及图标/连结器(icon/connector)三部分。
前面板是图形用户界面，也就是 VI 的虚拟仪器面板，这一界面上有用户输入和显示输 出两类对象，具体表现有开关、旋钮、图形以及其他控制对象（control）和显示对象（indicator）。
流程图提供 VI 的图形化源程序。
在流程图中对VI 编程，以控制和操纵定义在前面板 上的输入和输出功能。
流程图中包括前面板上的控件的连线端子，还有一些前面板上没有，但编程必须有的东西，例如函数、结构和连线等。
VI 具有层次化和结构化的特征。
一个VI 可以作为子程序，这里称为子VI（subVI）， 被其他VI 调用。
图标与连接器在这里相当于图形化的参数。
四、实验任务与要求编写一个温度模拟测量程序（Thermometer.vi）。
基本要求：1.温度值的产生由随机数产生，产生的是摄氏温度值，每300ms采集一个温度值。
2.可以通过界面选择显示摄氏温度或者华氏温度（转换公式：℃ =(οF - 32) / 1.8）。
扩展要求：3．可以用波形控件显示温度曲线。
五、实验内容图1.1 温度模拟测试前面板图1.2 温度模拟测试程序框图一图1.3 温度模拟测试程序框图二六、实验设备装有LabVIEW的计算机七、实验报告要求（需要写预习报告，主要写出实验步骤）1.实验名称2.实验类型3.实验日期4.实验地点5.实验目的6.实验设备7.实验任务与要求8.实验步骤八、思考题1、VI包括哪两个主要的部分？如何在它们之间切换？2、浏览函数模板和控件模板，熟悉函数和控件的位置。
labview的基本编程思路
labview的基本编程思路LabVIEW是一种图形化编程语言，以其独特的编程思路和直观的界面设计而受到广泛关注和使用。
本文将以LabVIEW的基本编程思路为主题，介绍LabVIEW的特点、编程流程和常用功能。
一、LabVIEW的特点LabVIEW是一种面向工程师和科学家的编程语言，具有以下特点：1. 图形化编程界面：LabVIEW通过拖拽和连接图形化的函数模块，实现程序的编写和调试，避免了传统文本编程的繁琐和复杂性。
2. 数据流编程：LabVIEW采用数据流编程模型，即程序的执行是通过数据在模块之间流动来实现的，这种方式使得程序的逻辑清晰、易于理解和调试。
3. 并行执行：LabVIEW的图形化编程界面使得程序可以同时执行多个任务，提高了程序的执行效率和响应速度。
4. 多平台支持：LabVIEW支持多种操作系统，如Windows、Mac 和Linux，可以在不同的平台上运行和开发。
二、LabVIEW的编程流程LabVIEW的编程流程通常包括以下几个步骤：1. 新建项目：在LabVIEW中，首先需要创建一个新项目，用于管理程序的各个部分和文件。
2. 设计界面：LabVIEW提供了丰富的控件和界面设计工具，可以根据需要设计程序的用户界面，并添加所需的输入和输出控件。
3. 编写代码：LabVIEW中的代码被称为虚拟仪器（Virtual Instrument，简称VI），通过拖拽和连接各种函数模块来编写程序的功能。
4. 连接数据：LabVIEW中数据的传递和处理是通过连接数据线实现的，可以将数据从一个模块传递到另一个模块，并进行相应的处理和计算。
5. 调试程序：LabVIEW提供了强大的调试工具，可以实时监测程序的执行过程，查看变量的值和程序的运行状态，帮助我们发现和解决问题。
6. 执行程序：完成程序的编写和调试后，可以点击运行按钮来执行程序，观察程序的运行结果，并根据需要进行调整和优化。
三、LabVIEW的常用功能LabVIEW作为一种工程和科学计算平台，提供了许多常用的功能和工具，如：1. 数据采集和处理：LabVIEW可以通过连接各种传感器和仪器，实现数据的采集和处理，如温度、压力、流量等物理量的测量和分析。

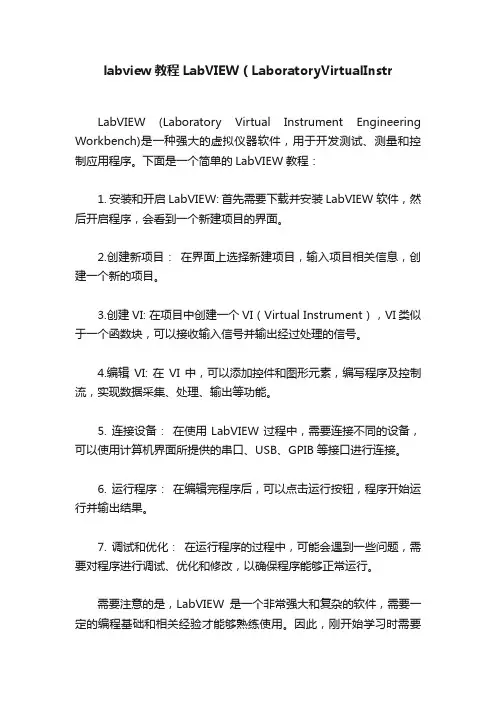

labview教程LabVIEW（LaboratoryVirtualInstr
labview教程LabVIEW（LaboratoryVirtualInstr
LabVIEW (Laboratory Virtual Instrument Engineering Workbench)是一种强大的虚拟仪器软件，用于开发测试、测量和控制应用程序。
下面是一个简单的LabVIEW教程：
1. 安装和开启LabVIEW: 首先需要下载并安装LabVIEW软件，然后开启程序，会看到一个新建项目的界面。
2.创建新项目：在界面上选择新建项目，输入项目相关信息，创建一个新的项目。
3.创建VI: 在项目中创建一个VI（Virtual Instrument），VI类似于一个函数块，可以接收输入信号并输出经过处理的信号。
4.编辑VI: 在VI中，可以添加控件和图形元素，编写程序及控制流，实现数据采集、处理、输出等功能。
5. 连接设备：在使用LabVIEW过程中，需要连接不同的设备，可以使用计算机界面所提供的串口、USB、GPIB等接口进行连接。
6. 运行程序：在编辑完程序后，可以点击运行按钮，程序开始运行并输出结果。
7. 调试和优化：在运行程序的过程中，可能会遇到一些问题，需要对程序进行调试、优化和修改，以确保程序能够正常运行。
需要注意的是，LabVIEW是一个非常强大和复杂的软件，需要一定的编程基础和相关经验才能够熟练使用。
因此，刚开始学习时需要
认真阅读官方文档并进行系统的学习和实践。
labview的使用方法
labview的使用方法LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种LabVIEW （Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言，主要用于数据采集、仪器控制、数据分析和测试等方面。
以下是使用LabVIEW的基本步骤：1. 安装LabVIEW软件：首先需要从官方网站下载并安装LabVIEW软件。
安装完成后，启动LabVIEW。
2. 创建新项目：在LabVIEW启动界面中，选择“新建”或“打开”一个已有的项目。
如果创建新项目，可以选择不同的模板，如“VI（Virtual Instrument）”、“Control Design”等。
3. 设计前面板（Front Panel）：前面板是用户与程序交互的界面，可以放置各种控件（如按钮、滑动条、图表等）来显示数据和接收用户输入。
在左侧的“控件”面板中选择所需的控件，然后将其拖放到前面板上进行布局。
4. 编写程序代码（Block Diagram）：在右侧的“块图”面板中编写程序代码。
LabVIEW使用图形化的编程方式，将各种功能模块以图标的形式表示，通过连线连接各个模块来实现程序逻辑。
常用的功能模块包括数学运算、数据处理、信号处理、文件操作等。
5. 调试和运行程序：在编写完程序代码后，需要进行调试以确保程序的正确性。
可以使用断点、单步执行等功能进行调试。
调试完成后，点击工具栏上的“运行”按钮或按F5键运行程序。
6. 保存和导出项目：在完成程序设计和调试后，需要将项目保存为.vi文件。
此外，还可以将程序导出为其他格式，如可执行文件（.exe）、动态链接库（.dll）等。
7. 部署和发布程序：将生成的可执行文件或动态链接库部署到目标计算机上，即可实现程序的功能。
如果需要将程序发布给其他用户，可以将项目打包成安装包或生成Web服务等形式。

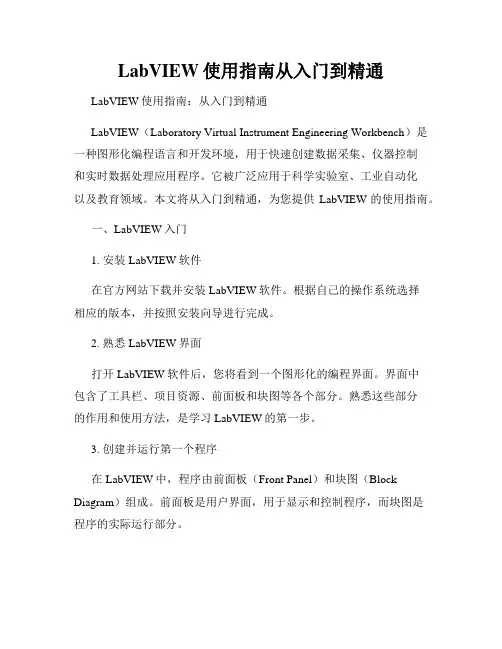

LabVIEW使用指南从入门到精通
LabVIEW使用指南从入门到精通LabVIEW使用指南：从入门到精通LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言和开发环境，用于快速创建数据采集、仪器控制和实时数据处理应用程序。
它被广泛应用于科学实验室、工业自动化以及教育领域。
本文将从入门到精通，为您提供LabVIEW的使用指南。
一、LabVIEW入门1. 安装LabVIEW软件在官方网站下载并安装LabVIEW软件。
根据自己的操作系统选择相应的版本，并按照安装向导进行完成。
2. 熟悉LabVIEW界面打开LabVIEW软件后，您将看到一个图形化的编程界面。
界面中包含了工具栏、项目资源、前面板和块图等各个部分。
熟悉这些部分的作用和使用方法，是学习LabVIEW的第一步。
3. 创建并运行第一个程序在LabVIEW中，程序由前面板（Front Panel）和块图（Block Diagram）组成。
前面板是用户界面，用于显示和控制程序，而块图是程序的实际运行部分。
通过拖拽控件和连接线，您可以在前面板和块图中进行图形化的编程。
尝试创建一个简单的程序，并通过点击“运行”按钮来运行它。
这将帮助您了解LabVIEW的基本工作原理。
二、LabVIEW基础1. 数据类型和变量LabVIEW支持多种数据类型，例如数字、字符串、布尔值等。
了解这些数据类型的特点和使用方法，能够帮助您更好地处理数据。
在LabVIEW中，使用变量来存储和处理数据。
变量是一种命名的存储位置，用于存储特定类型的数据。
学会如何创建和使用变量，是掌握LabVIEW基础的重要一步。
2. 控制结构控制结构是LabVIEW中用于控制程序流程的重要组成部分。
常用的控制结构有循环结构、条件结构和事件结构等。
了解这些控制结构的使用方法，能够帮助您实现复杂的程序逻辑。
3. 数据采集与仪器控制LabVIEW具有强大的数据采集和仪器控制功能。
LabVIEW的基本编程结构和语法
LabVIEW的基本编程结构和语法LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种广泛应用于科学研究和工程领域的图形化编程语言。
它提供了一种直观的编程环境，使得用户能够通过拖拽和连接图标来创建程序。
本文将介绍LabVIEW的基本编程结构和语法，帮助读者了解如何使用LabVIEW进行编程。
1. 数据流图（Dataflow Diagram）LabVIEW的核心思想是数据流图，即通过连接不同的节点以实现数据的流动和处理。
数据流图由函数块（Function Block）、图形化控件（Graphical Control）和连线（Wire）组成，用户可以根据需求自由搭建数据流图。
函数块代表不同的功能模块，例如数学运算、数据处理和界面控制等。
图形化控件用于与用户进行交互，包括按钮、输入框和图表等。
连线用于连接函数块和图形化控件，定义数据的传递路径。
通过灵活的拖拽和连接操作，用户可以将各种节点组合成一个完整的数据流图，实现复杂的功能。
2. 程序结构（Program Structure）在LabVIEW中，程序由模块（SubVI）组成，每个模块负责执行特定的任务。
模块可以是用户自定义的，也可以是LabVIEW提供的预定义模块。
程序结构由主程序和子程序组成，用户可以通过调用不同的子程序来实现特定的功能。
在图形化界面中，每个模块被表示为一个矩形图标，用户可以拖拽和连接模块来构建程序。
程序的执行顺序由数据流图的连线决定，当一个模块的输入数据准备好时，它就会被执行。
通过合理设计程序结构，可以提高代码的可读性和可维护性。
3. 数据类型（Data Type）在LabVIEW中，数据类型是非常重要的概念。
它决定了数据的表示方式和可操作性。
LabVIEW支持各种常见的数据类型，包括整数、浮点数、字符串和数组等。
用户可以根据需要选择不同的数据类型，并进行转换和操作。
LabVIEW编程入门.ppt
（四）控制量与显示量
• 在LabVIEW中，一个数字量（numeric）
、布尔量（boolean）、字符量（string ）等都有控制量（control）和显示量（ indicator）的区别。
• 控制量：用于控制程序，它相当于仪器上
的控制按钮，如开关、旋钮等。
• 显示量：用于显示程序运行的结果，它相
（三）数据类型：
LabVIEW的基本数据类型有三种： Numeric（数值），Boolean（逻辑），String（字符串）
Numeric类型的数据按精度有分若干种类型，其代表符号直观的 表现其类型。可以在数值对象上点右键，通过弹出菜单中 Representation修改。
提示：在流程图上，你会看到不同颜色的模块，不同颜色代表 不同的数据类型，其定义与连线一致。
代码节点(CIN)
子VI(SubVI)
• 数据端口：控制端口、指示端口与节点端口。
• 数据连线：数据端口之间的数据通道。
（三）图标/连接器
• 图标/接口器件可以让用户把VI程序变成一
个对象（子VI），然后在其他程序中像子 程序一样地调用它。
– 图标是子VI在其它程序框图中被调用的节点表 现形式；
– 连接器则表示节点数据的输入/输出端点，就象 一个函数调用的参数。
：运行（Run），如果VI有编译错误，此按钮将 变成 。
：连续运行（Run Continuously）。
：异常中止执行（Abort Execution）。
。
:加亮执行（Hightlight Execution），只 有流程图中有。 此时，流程图中的数据变亮，同时显示VI 执 行中的一些中间数据。
提示：使用了 会使LEBVIEW占用大量CPU，
LabVIEW课程设计
LabVIEW课程设计课程小结班级 XXX学号 XXXXXXXXX姓名 XXX基础题1、用labview 的基本运算函数编写以下算式的程序代码：63531683100762510225728⨯+-+÷-⨯+ 321.82.73811253178÷-⨯++解：首先在前面板创建两个数值输出控件，然后在程序框图中按照上图连接线路，点击运行，程序结果。
前面板、程序框图及运行情况截图如下：2、利用摄氏温度与华氏温度的关系C = 5(F −32) / 9编写一个程序，求华氏温度（F）为32, 64, 4, 98.6 , 104, 212时的摄氏温度。
解：在前面板创建一个数值输入控件和一个数值显示控件，在程序框图中添加一个公式节点，再在公式节点上添加一个输出和一个输入分，然后在公式节点框图中输入温度转换公式，最后在面前板输入相应的温度点击运行，得到相应的结果。
前面板、程序框图及运行情况截图如下：3、用数组创建函数创建一个二维数组显示件，成员为：1 2 3 4 5 62 3 4 5 6 13 4 5 6 1 24 5 6 1 2 3编程将上述创建的数组转置为：1 2 3 42 3 4 53 4 5 64 5 6 15 6 1 26 1 2 3解：在前面板上创建两个如图数组，在程序框图上添加一个数组常量，用来创建二维数组，然后与两数组相连，在转换后的数组的连线上添加一个“二维数组转置”，最后保存、运行。
前面板、程序框图及运行情况截图如下：4、创建一个簇控制件，成员分别为字符型控制件姓名，数值型控制件学号， 布尔型控制件注册。
从这个簇控制件中提取出簇成员注册，显示在前面板上。
解：在前面板上添加一个簇，在族里分别添加一字符显示控件，数值显示控件，布尔型显示控件，程序框图连接如图：先解除捆绑单独将注册一栏给输出，输入姓名、学号点击确定运行注册灯点亮。
前面板、程序框图及运行情况截图如下：5、创建一个字符串显示件，程序运行后显示当前系统日期、时间和自己的班级、姓名。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LabVIEW 程序设计步骤
下面通过一个设计实例来详细介绍虚拟仪器软件
LabVIEW 的程序设计步骤。
设计目标：假设有一台仪器，需要调整其输入电压，当调整电压超过某一设定电压值时， 需通
过指示灯颜色变化发出警告。
1 建立新VI
启动LabVIEW 程序，单击VI 按钮，建立一个新 VI 程序。
这时将同时打开 LabVIEW 的前面板和后面板（框图程序面板）。
在前面板中显示控件
选板，在后面板中显示函数选板。
在两个面板中都显示工具选板。
如果选板没有被显示出来，可以通过菜单查看（
View ）/工具选板（Tools Palette ）来 显示工具选板，通过查看（ View ）/控件选板（Controls Palette ）显示控件选板，通过查 看（View ）/函数选板（Functions Palette ）显示函数选板。
也可以在前面板的空白处，单击鼠标右键，以弹出控件选板。
2前面板设计
输入控制和输出显示可以从控件选板的各个子选板中选取。
本例中，程序前面板中应有 1个调压旋钮，1个仪表，1个指示灯，1个关闭按钮共4 个控件。
1） 往前面板添加 1个旋钮控件：控件（Controls ）宀 新式（Modern ）宀数值 （Numeric ）宀旋钮（Knob ），如图2-14所示，标签改为"调压旋钮”；
2） 往前面板添加 1个仪表控件：控件（Controls ）宀 新式（Modern ）宀数值 （Numeric ）宀 仪表（Meter ），如图2-14所示，标签改为"电压表”。
3） 往前面板添加 1个指示灯控件：控件（ Controls ）宀 新式（Modern ）宀 布尔 （Boolean ） 宀圆形指示灯（Round LED ），如图2-15所示，将标签改为"上限灯”。
4）往前面板添加1个停止按钮控件：控件（Controls ）宀 新式（Modern
）宀布尔
图2-14添加旋钮、仪表控件
图2-15添加指示灯、按钮控件
(Boolea n ) 停止按钮(Stop Butt on ),如图2-15所示，将标签改为"关闭”
设计的程序前面板如图 2-16所示。
3框图程序设计---添加节点
每一个程序前面板都对应着一段框图程序。
在框图程序中对
VI 编程，以控制和操纵定 义在前面板上的输入和输出功能。
切换到框图程序设计面板，通过函数选板(
Functions )添加节点。
1) 添加1个循环结构：函数(Functions )宀 编程(Programming )宀 结构(Structures ) T While 循环(While Loop )，如图 2-17 所示。
以下添加的节点放置在循环结构框架中：
2)
添加1个数值常数节点：函数(Functions )T 编程(Programming ) T 数值 (Numeric ) T 数值常量(Numeric Constant )，如图 2-18 所示，值
改为 8; 3)
添加 1个比较节点"》”：函数(Functions ) T 编程(Programming
)T 比较 (Comparison ) T 大于等于？ ( Greater Or Equal ?)，如图 2-19 所示；
4) 添加 1 个条件结构：
函数
图2-17添加循环结构、条件结构 图2-18添加数值常数
(Functions )T编程(Programming )T结构(Structures ) T条件结构(Case Structure )，如图2-17所示；
5) 在条件结构的真(True )选项中，添加1个数值常数节点：函数(Functions )宀编程(Programming )宀数值(Numeric )宀数值常量(Numeric Constant )，如图 2-18所示，值为0 ;
6) 在条件结构的真(True )选项中，添加1个比较节点：函数(Functions )宀编程(Programming )宀比较(Comparison )宀不等于 0? (Not Equal To 0 ?),如图 2-19
所示；
图2-19添加比较节点
7) 分别将调压旋钮图标、电压表图标、停止按钮图标从外拖入循环结构中；将上限灯图标拖入条件结构的True选项中。
添加的所有节点及其布置如图2-20所示。
如bile踊怀
调庄就电圧壽
图2-20框图程序一一节点布置图 1
8) 在条件结构的假(False)选项中，添加1个数值常数节点：函数(Functions )宀编程(Programming )宀数值(Numeric )宀数值常量(Numeric Constant ),如图 2-18 所示，值为1 ;
9) 在条件结构的假(False)选项中，添加 1个比较节点：函数(Functions )宀编程(Programming )宀比较(Comparison )宀不等于 0? (Not Equal To 0 ?),如图 2-19 所示
10 )添加1个局部变量节点：函数(Functions )宀编程(Programming )宀结构(Structures )宀局部变量(Local Variable )，如图 2-21 所示；
选择该局部变量节点，单击鼠标右键，在弹出菜单的选择项( Select Item )子菜单下, 选择对象名称“上限灯”，其读写属性默认为“写”属性。
将该局部变量拖入条件结构的假(False )选项中。
添加的所有节点及其布置如图2-22所示。
图2-22框图程序一一节点布置图 2
4框图程序设计---连线
使用工具箱中的连线工具兰，将所有节点连接起来。
连好线的框图程序如图2-23与
图2-24
所示。
右！
图2-21 添加局部变量
图2-23 框图程序一一连线1
图2-24框图程序一一连线 2
当把连线工具放在节点端口上时，该端口区域将会闪烁，表示连线将会接通该端口。
当把连线工具从一个端口接到另一个端口时，不需要按住鼠标键。
当需要连线转弯时，单击一次鼠标键，即可以正交垂直方向地弯曲连线，按空格键可以改变转角的方向。
1 ）将调压旋钮的输出端口与电压表的输入端口相连；
2）将调压旋钮的输出端口与比较节点“》”的输入端口x相连；
3）将数值常数节点（值为 8）与比较节点的输入端口y相连；
4）将比较节点“》”的输出端口x >= y? 与条件结构上的选择端口？相连；
5）在条件结构的真（True ）选项中，将数值常数节点（值为 0）与比较节点“不等于
0 ? （ Not Equal To 0 ?）”的输入端口 x 相连；
6）在条件结构的真（True ）选项中，将比较节点“不等于0 ?（ Not Equal To 0 ?）”的输出端口 x != 0? 与上限灯图标相连；
7）在条件结构的假（False）选项中，将数值常数节点（值为 1）与比较节点“不等于
0 ? （ Not Equal To 0 ?）”的输入端口 x 相连；
8）在条件结构的假（False）选项中，将比较节点“不等于0 ?（ Not Equal To 0 ?）”的输出端口 x != 0?与局部变量“上限灯”相连；
9）将按钮图标（标签为“关闭”）与While循环（While Loop ）结构的条件端口相连。
5运行程序
进入前面板，单击快捷工具栏“Run ”按钮，运行程序。
用鼠标“转动”调压旋钮，可以看到仪表指针随着转动；当调整值大于等于8时，上
限灯变换颜色。
程序运行画面如图 2-25所示。
图2-25程序运行画面
6 程序的保存与载入
1 ．程序的保存
从文件（File ）下拉菜单中选择保存（Save）、另存为（Save as…）保存VI，既可以把 VI 作为单独的程序文件保存，也可以把一些 VI 程序文件同时保存在一个 VI 库中， VI 库文件的扩展名为」lb。
NI公司推荐将程序的开发文件作为单独的程序文件保存在指定的目录下，尤其是开发小组共同开发一个项目时。
使用单独的文件存储程序的优点是：使用系统资源管理器提供的各种工具来管理单独的文件；使用子目录，可将Vis和控件程序分别保存在不同的文件里；可以利用专业开发版系
统内置的代码管理工具。
2．程序的载入
在启动界面上单击打开（Open ）按钮或在前面板上从文件（File）菜单选择打开
（Open…）均可将VI装进内存，出现打开文件对话框，对话框中列出了 VI目录及库文件，
每一个文件名前均带有一个图标。
单击 VI 库或目录的图标，然后单击“打开”按钮将其打开，直接双击 VI 库或目录的图标也可以将其打开。
打开目录或库文件后，定位想要打开的VI 文件，单击“打开”按钮打开，或直接双击图标将其打开。
打开已有的VI还有一种较简便的方法，如果该VI在不久前使用过，则可以在文件（File ）菜单下的近期打开的文件（ Recently Opened Files ）下拉列表中出现的 VI 中找到并打开，也可以单击 LabVIEW 启动窗口打开（ Open ）按钮右侧的下三角按钮，也会弹出最近使用过的 VI 的列表。
