真空断路器的过电压及其防护示范文本

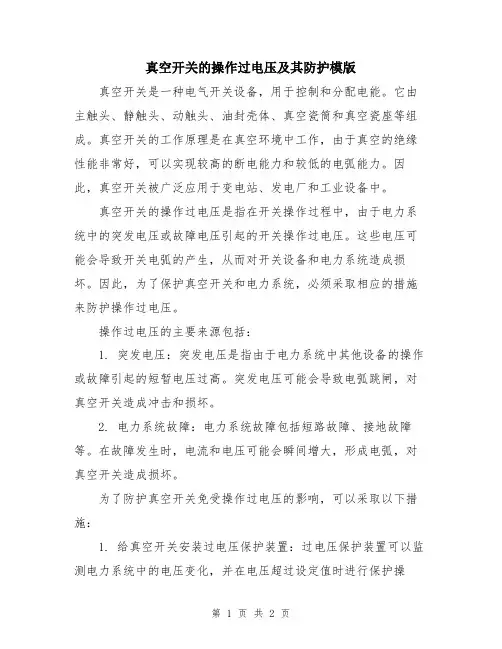

真空开关的操作过电压及其防护模版
真空开关的操作过电压及其防护模版真空开关是一种电气开关设备，用于控制和分配电能。
它由主触头、静触头、动触头、油封壳体、真空瓷筒和真空瓷座等组成。
真空开关的工作原理是在真空环境中工作，由于真空的绝缘性能非常好，可以实现较高的断电能力和较低的电弧能力。
因此，真空开关被广泛应用于变电站、发电厂和工业设备中。
真空开关的操作过电压是指在开关操作过程中，由于电力系统中的突发电压或故障电压引起的开关操作过电压。
这些电压可能会导致开关电弧的产生，从而对开关设备和电力系统造成损坏。
因此，为了保护真空开关和电力系统，必须采取相应的措施来防护操作过电压。
操作过电压的主要来源包括：1. 突发电压：突发电压是指由于电力系统中其他设备的操作或故障引起的短暂电压过高。
突发电压可能会导致电弧跳闸，对真空开关造成冲击和损坏。
2. 电力系统故障：电力系统故障包括短路故障、接地故障等。
在故障发生时，电流和电压可能会瞬间增大，形成电弧，对真空开关造成损坏。
为了防护真空开关免受操作过电压的影响，可以采取以下措施：1. 给真空开关安装过电压保护装置：过电压保护装置可以监测电力系统中的电压变化，并在电压超过设定值时进行保护操作，例如断开电路或引导电流。
常见的过电压保护装置包括避雷器、过电压保护器等。
2. 设置合适的操作过电压限制：在真空开关的设计和安装过程中，需要根据电力系统的特点和要求，设置合适的操作过电压限制。
操作过电压限制应该考虑电力系统的额定电压、操作条件和设备的额定电气参数等。
3. 增强真空开关的绝缘能力：真空开关是依靠真空环境来实现断电和灭弧的，因此，增强真空开关的绝缘能力可以有效地防护操作过电压。
可以采用优质的绝缘材料和科学的设计方法来提高真空开关的绝缘能力。
4. 定期检测和维护真空开关：定期检测和维护真空开关的状态是防护操作过电压的重要措施。
可以通过检查接触电阻、电气参数和机械性能等来评估真空开关的工作状态，并及时进行维修和更换。

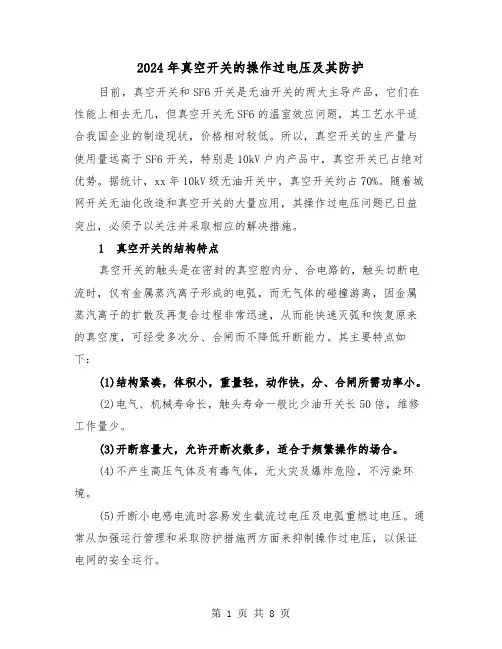

2024年真空开关的操作过电压及其防护(三篇)
2024年真空开关的操作过电压及其防护目前，真空开关和SF6开关是无油开关的两大主导产品，它们在性能上相去无几，但真空开关无SF6的温室效应问题，其工艺水平适合我国企业的制造现状，价格相对较低。
所以，真空开关的生产量与使用量远高于SF6开关，特别是10kV户内产品中，真空开关已占绝对优势。
据统计，xx年10kV级无油开关中，真空开关约占70%。
随着城网开关无油化改造和真空开关的大量应用，其操作过电压问题已日益突出，必须予以关注并采取相应的解决措施。
1真空开关的结构特点真空开关的触头是在密封的真空腔内分、合电路的，触头切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可经受多次分、合闸而不降低开断能力。
其主要特点如下：(1)结构紧凑，体积小，重量轻，动作快，分、合闸所需功率小。
(2)电气、机械寿命长，触头寿命一般比少油开关长50倍，维修工作量少。
(3)开断容量大，允许开断次数多，适合于频繁操作的场合。
(4)不产生高压气体及有毒气体，无火灾及爆炸危险，不污染环境。
(5)开断小电感电流时容易发生截流过电压及电弧重燃过电压。
通常从加强运行管理和采取防护措施两方面来抑制操作过电压，以保证电网的安全运行。
2真空开关的操作过电压(1)截流过电压真空开关切除电感电路并在电流过零前使电弧熄灭而感生很高的电压——截流过电压。
现以切断空载变压器为例，分析发生过电压的机理及相关因素。
附图为空载变压器的暂态等值电路，其中Vs为电源电压，QF为真空开关，GT为变压器绕组对地电容，LT为变压器激磁电感。
设QF断开的电流为i，则断开前储存在变压器绕组中的电磁能量为WC=12LTi2，储存在GT中的电场能量为WL=12GTU2，其中U为对应于i的截流电压。
当QF切除电路并快速灭弧时，电源即与负载完全分离，电磁能WL与电场能WC便互相转换，形成振荡，电容电压达到最大值Um时的能量为12CTU2m=12CTU2+12LTi2即Um=U2+LTCTi2(2)电弧重燃过电压真空开关若在电流接近过零前切除电感电路(为附图中的空载变压器)，当电流过零时，CT与LT将发生能量振荡，CT中的电场能量全部转换成磁场能量使LT的电压UL 升高。
2023年真空开关的操作过电压及其防护
2023年真空开关的操作过电压及其防护____年真空开关的操作过电压及其防护一、引言随着电力系统的发展和电能质量要求的不断提高，真空开关作为一种常用的高压开关设备，其在电力系统中起着重要的作用。
在使用真空开关进行高压电气设备的操作时，操作过电压的出现是无法避免的。
本文将对____年真空开关的操作过电压进行分析，以及相应的防护措施。
二、真空开关的操作过电压真空开关的操作过电压是指在电力系统中，由于各种原因导致电压产生突变或突波，使得真空开关承受过高的电压。
操作过电压的波形可能是单次突变、阶跃波、振荡波等多种形式。
操作过电压一般来自于以下几个方面：1. 系统故障导致的操作过电压：系统中的故障电流和故障电压波动等原因，会引发操作过电压。
2. 状态切换导致的操作过电压：例如，开关开关闭合、线路切换等操作会引发瞬态罗列电压。
3. 避雷器的击穿导致的操作过电压：避雷器在击穿时会引发瞬态电压。
4. 发电机回路电感导致的操作过电压：在发电机回路电感变化时，可能会引发瞬态电压。
针对这些操作过电压，真空开关需要有相应的防护措施。
三、真空开关的操作过电压防护为了防止操作过电压对真空开关产生不可逆的损害，以下是对____年真空开关的操作过电压防护的建议和措施：1. 增加过电压保护电路：真空开关应配置相应的过电压保护电路，可通过安装瞬态电压监测仪、避雷器、放电管等来实现过电压保护。
2. 选用合适的真空开关参数：根据电力系统的需求，选择合适的真空开关参数，包括额定电压、额定电流、短时耐受电压等指标。
合理的参数设计可以提高真空开关的抗过电压能力。
3. 提高真空开关的绝缘强度：通过提高真空开关的绝缘强度，包括表面绝缘和内部绝缘，来增加真空开关的抗过电压能力。
4. 加强真空开关的温升控制：操作过电压容易导致真空开关的温升过高，进而影响其性能。
因此，通过优化真空开关的散热结构和加强温升控制，可以减低操作过电压对真空开关的影响。
5. 定期检测和维护真空开关：定期对真空开关进行电气性能和绝缘能力的检测，及时发现问题并进行维护，可以有效降低操作过电压对真空开关的损害。
真空断路器操作过电压的防范
编订：__________________单位：__________________时间：__________________真空断路器操作过电压的防范Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9132-36 真空断路器操作过电压的防范使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
真空断路器具有灭弧电压低、灭弧能力强、分断速度快、开断容量大、使用寿命长、适应频繁操作等特点。
已在电力、冶金、化工等领域广泛应用。
但真空断路器在开断过程中会产生过电压，若在运行中使用不当，也会造成断路器爆炸等事故，给安全生产带来重大影响。
1 过电压产生的机理1.1 截流过电压真空断路器在开断负载设备时，会在电流过零前提前熄弧，产生截流现象，即di/dt →，于是在负载设备上将感应出相应的截流过电压，即幅值与断路器的截流水平和负载特性有关。
在同样负载下断路器的截流值越低，过电压幅值越小。
1.2 多次重燃过电压在真空断路器开断电气负载时，当灭弧室触头在工频电流过零时分离熄弧。
由于断路器触头开距小，在恢复电压的作用下将发生重燃。
大家知道，对于电气负载均存在着L-C回路，电弧重燃将会在回路中出现高频电流。
在高频电流过零时，电弧又将熄灭。
由于触头开距小，又会产生新的振荡，再次将触头间隙击穿，导致电弧多次重燃。
这样，在回路中将会出现高电压，其过电压幅值随重燃次数增多而增高。
真空断路器操作过电压的防范本（2篇）
真空断路器操作过电压的防范本真空断路器是一种常用的电气设备，用于保护电力系统中的电力设备免受过电压的损害。
过电压是由于系统中的雷电冲击、开关操作、电源故障等原因引起的，如果不进行有效的防范措施，可能会导致设备的损坏或者电力系统的瘫痪。
因此，正确操作和使用真空断路器来防范过电压是非常重要的。
本文将从真空断路器的操作角度，探讨过电压的防范措施。
首先，要正确操作真空断路器，确保其在过电压发生时能及时进行切除。
在使用真空断路器前，需要对其进行全面的检查和测试，以确保其正常工作。
操作人员需要熟悉真空断路器的操作手册，并按照要求进行操作。
在实际操作中，操作人员需要注意以下几点：1.合理选择真空断路器的额定电流和额定电压。
不同的设备和电力系统都有相应的额定电流和额定电压，而真空断路器的选择应根据具体的需求进行。
过电压的防范本需要考虑到设备和电力系统的特性，选择合适的真空断路器，以确保其能够在过电压时正常工作。
2.严格按照操作规程进行操作。
在实际操作中，操作人员需要按照操作规程进行，严格遵守操作流程和时间要求。
特别是在操作真空断路器时，需要注意正确的操作顺序和方法，确保每一步的操作都准确无误。
3.注意设备运行状态的监测。
在运行过程中，操作人员需要及时监测设备的运行状态，特别是在过电压发生时。
通过监测设备的电流、电压等参数，及时发现异常，并采取相应措施进行处理，以防止过电压带来的危害。
4.及时报告和处置异常。
如果发现设备在过电压发生时出现异常，操作人员需要及时报告给相关人员，并采取相应措施进行处理。
这需要操作人员具有较强的判断和处理能力，以确保设备的安全和电力系统的正常运行。
此外，还需要进行过电压的防范检测和保护措施。
过电压的检测和保护是确保真空断路器在过电压时能够正常工作的关键。
具体的措施包括：1.安装电压互感器和电压差动保护装置。
电压互感器用于检测系统中的电压，而电压差动保护装置则根据互感器的输出信号进行判断和保护。

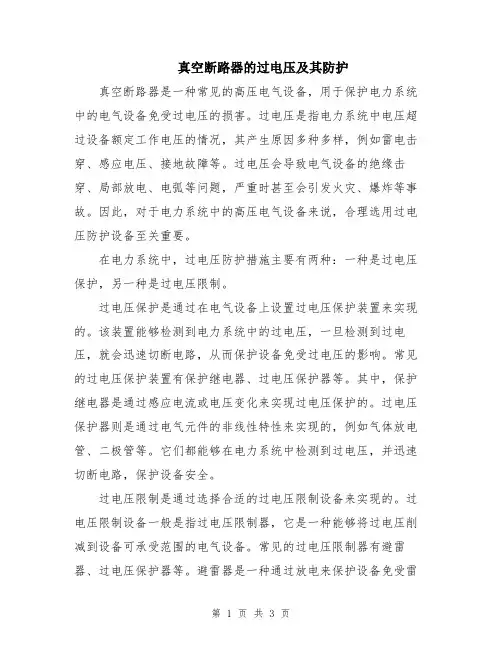

真空断路器的过电压及其防护
真空断路器的过电压及其防护真空断路器是一种常见的高压电气设备，用于保护电力系统中的电气设备免受过电压的损害。
过电压是指电力系统中电压超过设备额定工作电压的情况，其产生原因多种多样，例如雷电击穿、感应电压、接地故障等。
过电压会导致电气设备的绝缘击穿、局部放电、电弧等问题，严重时甚至会引发火灾、爆炸等事故。
因此，对于电力系统中的高压电气设备来说，合理选用过电压防护设备至关重要。
在电力系统中，过电压防护措施主要有两种：一种是过电压保护，另一种是过电压限制。
过电压保护是通过在电气设备上设置过电压保护装置来实现的。
该装置能够检测到电力系统中的过电压，一旦检测到过电压，就会迅速切断电路，从而保护设备免受过电压的影响。
常见的过电压保护装置有保护继电器、过电压保护器等。
其中，保护继电器是通过感应电流或电压变化来实现过电压保护的。
过电压保护器则是通过电气元件的非线性特性来实现的，例如气体放电管、二极管等。
它们都能够在电力系统中检测到过电压，并迅速切断电路，保护设备安全。
过电压限制是通过选择合适的过电压限制设备来实现的。
过电压限制设备一般是指过电压限制器，它是一种能够将过电压削减到设备可承受范围的电气设备。
常见的过电压限制器有避雷器、过电压保护器等。
避雷器是一种通过放电来保护设备免受雷击伤害的器件。
当电力系统中出现过电压时，避雷器会自动接入电路，并通过气体放电等方式将过电压削减到设备可承受范围。
对于真空断路器来说，过电压防护是必不可少的。
因为真空断路器作为一种高压电气设备，其额定电压一般在几千伏到几十千伏之间，一旦遭受过电压的侵害，就会发生电气击穿、局部放电等问题，严重时甚至会导致设备烧毁。
因此，对于真空断路器来说，一方面需要设置过电压保护装置，在电力系统中检测到过电压时及时切断电路，另一方面需要选择合适的过电压限制器，将过电压削减到真空断路器可承受范围。
在过电压保护方面，真空断路器通常会配置过电压保护继电器。
该继电器可以通过感应线路中的电流、电压变化来检测过电压，并在检测到过电压时及时切断电路。
真空开关的操作过电压及其防护范文
真空开关的操作过电压及其防护范文真空开关是一种正常工作时内部为空气，在断开或闭合后容器内维持一定真空度的一种开关装置。
它由真空瓶、隔离开关、触头、弹簧、操作杆、塞头等构成。
真空开关具有高断路能力、长寿命、可靠性好等特点，广泛应用于电力系统中的输配电网以及工业生产中。
而真空开关的操作过电压及其防护是真空开关工作过程中的关键问题之一。
本文将从操作过电压的产生原因、操作过电压的分类及其对真空开关的危害、操作过电压的防护措施等方面进行详细介绍，以帮助读者更好地了解真空开关的操作过电压及其防护。
一、操作过电压的产生原因真空开关在运行过程中，常常会受到一些突变的电力信号，这些信号都会引起过电压的产生。
操作过电压的产生原因主要包括以下几个方面：1.突然断开负载：当真空开关突然断开一个大容量的负载电路时，由于负载电流突然减小，导致开关两触头之间的电弧突然熄灭，产生大的开断电压。
当某段电路突然失去负载时，还可能导致了释放电涌，即电源的能量回流，使得负零突的瞬时电流增大。
2.突然接入负载：当真空开关突然接入一个大容量的负载电路时，由于负载电流突然增大，导致开关两触头之间的电压瞬间升高，产生大的合上电压。
在低电压网中，由于电源的瞬时电压和电流增大，会导致汽轮机和发电机的运行异常，严重时还会造成设备的烧坏。
而在高电压网中，由于大电流流过合上开关，容易引起隐患，如电弧烧坏设备、局部过热等。
3.突然接入电源：当真空开关突然接入一个高压电源时，由于电源电压的突变，导致开关两触头之间的电压瞬间升高，产生大的合上电压。
这种情况下，会产生较大的电弧，从而可能引发设备的烧坏。
以上就是真空开关操作过电压的产生原因，下面将对操作过电压进行分类及其对真空开关的危害进行详细介绍。
二、操作过电压的分类及其对真空开关的危害根据产生操作过电压的原因，操作过电压可以分为电源电压突变过电压、并联电抗切除引起的过电压、串联超高频波过电压等。
这些过电压在真空开关中会产生一系列的危害，如：1.烧伤触头：当发生突然断开负载的情况时，电弧熄灭后，电流在主回路中会出现快速变化的负零突，它是指在开关的触头之间突变的电流，其瞬时电流峰值往往达到电流的10-20倍以上。
真空断路器的操作过电压及保护措施
一
１２ ４一
中国新技术新产 品
穿 ， 重复上述过程 。这就是 将 所谓多次重燃过 电压 。 １ ３三相同时截流过 电压 三相同时截流过 电压是 由于断 路器首先 开 断相弧 隙产生重燃时 ， 流过该弧隙 的高频 电流 引起其余两相弧 隙中的工频 电流迅速过零而产 生 的。还以图 １ 为例 ， 隙 Ａ是首先 开断相 ， 如弧 在其开 断时发生重燃 ， 则在 电源 电压通 过 和 弧 隙 Ａ向负载侧的 Ｃ 和 ｃ 。 。充电时 ， 流过弧 隙 Ａ的高频振荡 电流 ｉ 将通过 Ｃ 和 Ｃ 。 。同时流过 弧 隙 Ｂ和 ｃ其流通路径 如图 ｌ （ 虚线部分 ） ｉ ， 如 的幅值足够大 ， 当它 的流 向与弧隙 Ｂ和 ｃ中 则 的工频 电流方 向相反而且断路器熄 灭 高频 电流 电弧 的能力相 当强 时 ， 可 就 能使流过该弧 隙的电流突然下 降到零 而熄弧 。此时 Ｌ 将 向 ｃ 和 ｃ 。 。 充电 ， 从而产生类似于截流作用 引起 的过 电
下降 ，因而弧隙 Ａ两端的电压迅速 ． 上升 。如果弧隙 Ａ的触头开距增大 ～ 得不够快 ， 致使 其耐压强度在某一 瞬时低于弧隙 Ａ两端 的电压 ， 弧 则 隙 Ａ将发生击穿。 此后 ， 电源将对负 载侧 电容进行 充电。当此充 电回路 损耗较小时 ， 负载侧 的 Ａ 和 Ｂｃ之 问 可 能达 到 的最 高充 电 电压 值 将 高于电源 电压 。 设
过 电压是 由于电路 中存 在着电感 、 电容储能器件 ， 在开关 操作瞬间放 出能量 ， 电路 中产 在 生电磁振荡而 出现 的。解决 的方 法通常有两种 ：一种是用 限制过 电压幅值的避雷器 。另一 种是用 降低 以至消 除振荡 过 电压 的 Ｒ Ｃ ０Ｌ ＤＬ 装 置。 图５ 图６ ２ 氧化 锌避 雷 器亦 称 氧化 ． １ ３结论 锌 压敏电阻 ， 其作用不仅能 防止雷 电引起 的外 ３ 真 空断路器 开断产 生的三种 过 电压危 ． １ 部 过电压对电气设 备的损害 ， 能防止因开 、 而且 应采取保护措施。 断电器设 备的内部操作 过电压对电气设备的损 及 电气设备的安全运行 ， ３ 可以在负 载 回路 中加装避 雷器或 Ｒ ｃ ． ２ － 害。 氧化锌避雷器具有 良好的伏安特 陛， 正常运
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空断路器的过电压及其防护示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
真空断路器的过电压及其防护示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
真空断路器是中压电气设备中最具发展前途的电器之
一，因其体积小、重量轻、可靠性高、维修简单等优点，
受到了电力部门的普遍欢迎，是目前最现代化的电力断路
器之一。
我市电力系统10kV断路器已全部更换成真空断路
器。
真空断路器的过电压问题在一定程度上影响了其发展
速度，因此结合生产实际，研究和探讨过电压产生的原
因，并采取一定的防护措施是非常必要的。
1 过电压产生的类型
1.1 截流过电压
真空断路器在开断交流小电流时，由于灭弧室本身的原因，当电流从峰值下降未到达自然零点时，电弧熄灭，电流被突然中断，电感负载上的剩余电磁能量就会产生过电压，我们称之为截流过电压。
截流过电压并非真空断路器所独有，其它介质的断路器都有发生，只不过真空断路器更容易发生，尤其是在开断小电感电流时，截流值及其过电流倍数会更高，可能会对电力系统，尤其是高压电器带来危害。
1.2 多次重燃过电压真空断路器在开断较大的感性电流(如电动机启动电流等)时，即使截流过电压不成问题，也常常发生过电压危害，击穿电机匝间绝缘，这主要是由于真空断路器多次重燃产生的过电压引起的，称之为多次重
燃过电压。
要发生多次重燃过电压必须具备许多条件，因此发生的概率很小，但是一旦发生，其危害却不可低估，因此应采取必要的防范措施。
1.3 容载过电压
真空断路器在开断容性负载方面比其它类型的断路器有较好性能，但是在投切电力电容器组时，由于真空断路器间隙弧后介质恢复强度不够稳定和直流耐压水平降低，可能发生击穿，从而出现过电压。
2 防范措施
真空断路器在使用过程中发生的过电压，给电力设备的绝缘带来危害，因此应根据过电压的类型采取相应的措
施，以减少过电压的产生和降低过电压的数值，除真空断路器制造工艺方面的问题外，可以加装保护装置以改变负载参数，从而达到目的。
2.1 电容保护在电感负载端上并联电容器，可以有效的降低负载阻抗，从而降低截流过电压的幅值，还能减缓过电压的前沿陡度，这不仅能保护感性负载，免遭截流过电压的损害，还能减轻多次重燃过电压对电动机绝缘的危害。
真空断路器与变压器或电动机之间用电缆连接，由于电缆具有较大的分布电容，其作用等同于并联电容，效果很好。
2.2 阻容保护把电阻R与电容C串联作为保护元件并联在负载进线端构成RC过电压抑制器。
电容器既可以减缓过电压的上升陡度，又可以降低负载的波阻抗，因而降低
截流过电压。
电阻的作用是：当发生截流时，它的存在增加了高频放电电路的衰减系数，可减少重燃次数和降低多次重燃过电压，甚至可以有效的防止其发生。
用RC抑制器来保护电动机等负载，效果最好。
2.3 非线性电阻保护
(1)采用普通避雷器与电容器并联，普通避雷器能限制过电压幅值，用电容器来减缓过电压上升陡度。
(2)采用金属氧化物避雷器，它采用ZnO压敏电阻，是无灭弧间隙的避雷器，具有半导体晶体管稳定的特性。
在正常工作电压下阻值很大，电流很小，当电压增高至某一值后，阻值下降，呈现稳定特性。
应当注意的是，采用金属氧化物避雷器作过电压保护，其型号要与系统电压相
符，和电感负载或电容器组容量应匹配恰当。
2.4 电感保护在真空断路器与电动机供电电缆之间串联电抗线圈(或饱和电抗器)与电阻并联组成的LR过电压抑制器，从而抑制过电压的上升陡度和峰值。
