场地设计(作图题)解析共21页文档
二级注册建筑师考试《场地与建筑方案设计(作图题)》真题解析(2020年)
二级注册建筑师考试《场地与建筑方案设计（作图题）》真题解析（2022年）
停车场设计（2020年）
一、题目
项目用地范围如图3－15－2所示，场地中包括一既有停车楼。
场地东侧、北侧分别为城市支路1、城市支路2，南侧为既有办公楼，西侧为城市绿地。
（一）设计要求
（1）设置满足38个停车位。
（2）需包含10个电动汽车车位。
（3）需包含5个无障碍车位。
（4）设置停车场收费站。
（5）城市公厕一处，36m2。
（6）非机动车停放区域，200m2。
（二）规划要求
（1）场地东侧设置车辆出入口一处，北侧仅设置车辆出口，需设置人行出入口一处。
（2）机动车位应退用地红线不小于2m，非机动车停车位退道路红线不小于5m，城市公厕、停车场收费岗亭及闸门应退用地红线和道路红线不小于5m。
（3）停车场收费岗亭附近需考虑行人出入区域。
（三）作图要求
（1）设计室外停车场，并按图例标注收费站闸门。
（2）标注场地出入口、红线退线等相关设计尺寸，设计场地绿化。
（四）图例（图3－15－1）
图3－15－1 图例
图3－15－2 总平面图二、解析
（一）读题与信息分类（图3－15－3）
图3－15－3 读题与信息分类
（二）场地分析与解答（图3－15－4）
图3－15－4 场地分析及解答。

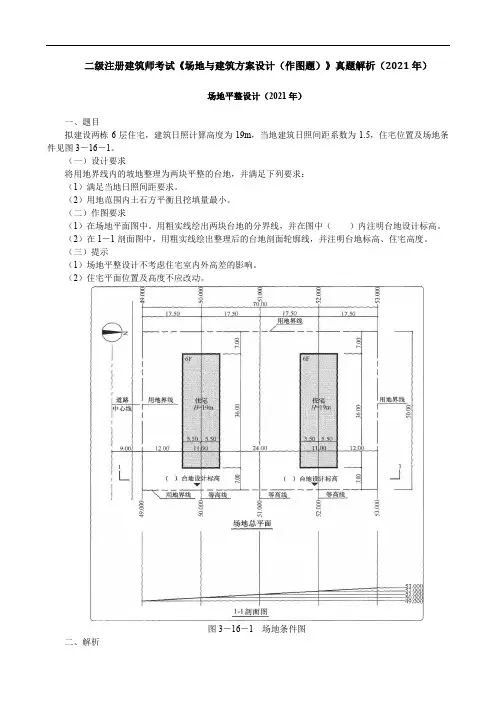

二级注册建筑师考试《场地与建筑方案设计(作图题)》真题解析(2021年)
二级注册建筑师考试《场地与建筑方案设计（作图题）》真题解析（2021年）
场地平整设计（2021年）
一、题目
拟建设两栋6层住宅，建筑日照计算高度为19m，当地建筑日照间距系数为1.5，住宅位置及场地条件见图3－16－1。
（一）设计要求
将用地界线内的坡地整理为两块平整的台地，并满足下列要求：
（1）满足当地日照间距要求。
（2）用地范围内土石方平衡且挖填量最小。
（二）作图要求
（1）在场地平面图中。
用粗实线绘出两块台地的分界线，并在图中（）内注明台地设计标高。
（2）在1－1剖面图中，用粗实线绘出整理后的台地剖面轮廓线，并注明台地标高、住宅高度。
（三）提示
（1）场地平整设计不考虑住宅室内外高差的影响。
（2）住宅平面位置及高度不应改动。
图3－16－1 场地条件图
二、解析
（一）读题与信息分类（图3－16－2）
图3－16－2 读题与信息分类（二）场地分析与解答（图3－16－3）
图3－16－3 场地分析与解答。
场地设计(作图题)-场地分析(二)_真题(含答案与解析)-交互
LOD=(7.5m+2m)-3m=6.5m
LAC=LAD-4m=LOD/tan30°-4m≈7.26m
LBC=LAC×tan30°≈4.19m
SABC=LAC×LBC/2=15m2
S=30m×30m-SABC≈885m2
6．检查可建范围是否闭合，标注相关尺寸(图1-4-3g)
5．将可建设场地范围绘制完整，检查可建范围是否闭合，按要求绘制斜线，标注相关尺寸(图1-4-1e)。
2.
[设计条件]
·某单位有一用地，如图1-4-2(a)所示，其北部已建六层住宅一栋，拟临街建不超过四层的综合楼，耐火等级一级。
·综合楼底层及二层层高各为4.5m，三、四层层高各为6m，柱网6m×6m。
场地设计(作图题)-场地分析(二)
(总分280, 做题时间90分钟)
1.
[设计条件]
·某城市沿湖滨路有一用地，如图1-4-1(a)所示，拟在用地内规划建设场地2.5hm2，其余留作城市绿化。
·湖中已建有一座城市雕塑。
[设计要求]
·考虑城市干道A、B点视线景观，合理划分建设场地和城市绿化用地范围。
·画出完整建设场地，不得占用场地内已有树木树冠范围，满足2.5hm2的面积要求。建设场地用 表示。
(2)与已建高层住宅间距关系。
1)与已建高层住宅的防火间距，如图1-4-4(e)所示。
根据《高层民用建筑设计防火规范》(GB 50045—1995)(2005年版)可知，拟建多层住宅与已建高层住宅防火间距应该为9m。
2)与已建高层住宅的日照间距。根据当地日照间距系数计算可知：
D(多层住宅距已建高层住宅的日照间距)＝H×L＝35m×1.2＝42m
场地设计作图解析
场地设计（作图题） 场地设计（作图题）解析
14
案例五： 案例五：场地设计 • 解题要点
1. 合理的功能分区：包括主次、 合理的功能分区：包括主次、 动静、内外、先后、 动静、内外、先后、洁污等空 间的功能分区； 间的功能分区； 2. 选择建筑与设施的最佳位置， 选择建筑与设施的最佳位置， 即根据建筑朝向、间距、 即根据建筑朝向、间距、采光 通风、 、通风、景观及建筑规模等确 定建筑物的位置； 定建筑物的位置； 3. 布置顺畅便捷的道路系统，包 布置顺畅便捷的道路系统， 括主次路及消防车道等； 括主次路及消防车道等； 4. 确定广场空间及外部景观空间 ； 5. 分析场地现状及设计任务书的 要求，正确理解题意； 要求，正确理解题意； 6. 运用所学知识及经验进行方案 推敲； 推敲； 7. 体现良好的空间感觉及思维； 体现良好的空间感觉及思维；
3
应试建议 1. 正式答题前认真阅读“考试须知”； 正式答题前认真阅读“考试须知”
场地设计（作图题） 场地设计（作图题）解析
2 . 拿到试卷后先通览一遍考题，先挑相对简单和自己熟悉的 拿到试卷后先通览一遍考题， 题来做； 题来做； 3 . 完全读懂题目要求（而不是揣测），分析并明确作图 任 完全读懂题目要求（而不是揣测），分析并明确作图 ）， 务； 4 . 抓住考点（扣分点）； 抓住考点（扣分点）； 5 . 图纸完成度；把握解题要点，突出重点，简明扼要，不多不少，图面尽 图纸完成度；把握解题要点，突出重点，简明扼要，不多不少，
场地设计（作图题） 场地设计（作图题）解析
16
评分标准
场地设计（作图题） 场地设计（作图题）解析
1.
扣分制评分
• 多答不加分，少答要扣分； 多答不加分，少答要扣分； • 机评通过率较高，复评通过率较低； 机评通过率较高，复评通过率较低； 2. 考点： 考点：
二级注册建筑师考试《场地与建筑方案设计(作图题)》真题解析(2011年)
二级注册建筑师考试《场地与建筑方案设计（作图题）》真题解析（2011年）山地场地分析（2011年）一、题目（一）设计条件（1）已知某山地地形图如图3－9－1所示，最高点高程为50.00m。
（2）要求围合出拟用建设用地，坡度不超过10％，可以参考图中场地西侧已绘出坡度小于10％的拟用建设用地。
（3）场地上空有高压线经过，高压走廊宽50m，高压线走廊范围内不可作为拟用建设用地，图中已绘制出高压线走廊西边线。
（4）保留场地内原有树木，拟用建设用地距树边线3m。
（二）任务要求（1）在给出场地内剩余部分中绘出符合要求的拟用建设用地，用表示。
（2）绘出高压线走廊东边线。
（3）要求拟用建设用地坡度不超过10％，则符合要求的等高线间距应为____m。
图3－9－1 场地总图二、解析地形分析类题目，一定要基本概念清晰，描述地形的基本概念包括：①等高线间距：两等高线水平距离；②等高距：两等高线高差；③坡度：坡度一等高距／等高线间距，等高线间距越大，坡度越小。
其中的关键点就是坡度公式。
同时应尽可能训练三维直觉能力，看着等高线，山脊、山谷能浮现在眼前。
（一）读题与信息分类（图3－9－2）文字部分只包含两类信息：用地信息及表达信息。
用地信息中详细列明了建设用地范围的各种制约因素，包括坡度限制、高压走廊限制及保留树木边线的限制。
图3－9－2 读题与信息分类（二）场地分析与解答（图3－9－3）图3－9－3 场地分析与解答三、评分标准评分标准详见表3－9－1。
2011年场地设计评分标准表3－9－1注：各扣分点的扣分总和以该项分值为限，扣完为止。
场地设计(作图)
场地设计(作图)一、作图题1．任务书设计条件1．某地块拟建4层（局部可做3层）的商场，层高4m，小区用地尺寸如图所示。
2．西侧高层住宅和东侧多层住宅距用地界线均为3m，北侧道路宽12m。
北侧道路红线距商场5m，距停车场5m。
南侧用地界线距商场22m，距停车场2m。
商场距停车场6 m。
3．当地日照间距系数为1.6。
任务要求1．根据基地条件布置商场和停车场，并使容积率最大。
商场距停车场6m。
2．北侧道路红线距商场5m，距停车场5m。
3．南侧用地界线距商场22m，距停车场2m。
4．停车场面积为1900m(±5%)，东、西两侧距用地界线3m。
5．商场为框架结构，柱网9m×9m，均取整跨，南北向为27m，建筑不能跨越人防通道，人防通道在基地中无出入口。
6．标注相关尺寸。
解题要点1．正确理解题意，根据设计条件和任务要求进行分析。
2．根据日照间距系数布置建筑单体。
3．停车场和相邻建筑之间的防火间距一、二级建筑为6m，停车场南侧边界应有2m宽的绿化带。
（出自《汽车库、修车库、停车场设计防火规范》）作图提示1．根据日照间距系数计算建筑单体距北侧住宅的距离：三层建筑距北侧住宅日照间距L=12×1.6=19.2 (m)四层建筑距北侧住宅日照间距L=16×1.6=25.6 (m)三、四层之间跨距为9m，则L+9=19.2+9=28.2 (m）＞L=25.6 (m)，所以应把建筑北侧一跨做三层，取L大于19.2m。
又有建筑退道路红线5m后距北侧住宅为22m，大于19.2m，所以取L=22 (m)。
2．建筑南侧布置停车场，与建筑物的防火间距为6m，距用地界线2m。
3．要容积率最大即建筑面积最大，又因建筑不能跨越人防通道，所以在通道处将建筑一分为二，取整跨，则西侧建筑长9m×7=63 (m)。
如仅在南侧做停车场，其可做面积为1610m，不满足面积要求，需在两栋单体建筑之间场地也做停车场。
二级注册建筑师考试《场地与建筑方案设计(作图题)》真题解析(2004年)
二级注册建筑师考试《场地与建筑方案设计（作图题）》真题解析（2004年）某科技工业园场地设计（2004年）一、题目（一）设计任务某科技工业园拟建设开发办公楼、厂房、设备用房各一幢。
用地现状及用地范围如图3－2－1所示。
拟建建筑物受场地现有道路、山地、池塘、高压走廊、微波通道等条件的限制，请按设计要求进行总平面设计。
（二）设计内容与规模（图3－2－2）（1）研发办公楼55m×18m，6层。
（2）厂房60m×30m，2层。
（3）设备用房25m×25m，1层。
（4）货车停车场50m×50m。
（5）小汽车停车场不少于10个停车位。
图3－2－1 场地总图图3－2－2 图示（三）设计要求（1）建筑退道路红线≥9m。
（2）建筑退距池塘边线≥12m。
（3）建筑之间的间距≥9m。
（4）建筑退场地边线≥4m。
（5）高压走廊中心线两侧各25m范围内不准规划建筑物。
（6）微波通道中心线两侧各20m范围内不准规划建筑物。
（7）停车场可设于高压走廊或微波通道范围内。
（8）建筑物及停车场不允许规划在山地上。
（9）研发办公楼前应设置入口广场。
（四）任务要求（1）按1：500比例绘制总平面图，标注场地出入口，布置园区道路。
（2）标注与设计要求有关的尺寸。
二、解析（一）读题与信息分类（图3－2－3）图3－2－3 读题与信息分类（二）场地分析、建筑场地定位及流线组织（图3－2－4）图3－2－4 建筑场地定位及交通组织（三）表达阶段（图3－2－5）图3－2－5 表达阶段。
精品一级注册建筑师场地设计作图解析可编辑
场地设计（作图题）解析
检验应试者场地设计的综合设计与实践能力， 包括：场地分析、竖向设计、管道综合、停车场、 道路、广场、绿化布置等，并符合法规规范。
实质：建筑总平面设计。
1
考生注意事项
场地设计（作图题）解析
参加《场地设计》作图题考试时，考生必须： 1. 作图； 2. 根据自己的作图对试卷上该道大题的每一道选择题作答，
• 普通疗养楼、综合楼和餐饮娱乐楼 要用连廊联系，必然形成三角关系 ；
• 普通疗养楼、别墅型疗养楼应考虑 日照间距；
• 活动场地应跟建筑保持适当距离。 • 基地一定要设两个出入口，基地内
道路一定要环通； • 连廊不能穿越建筑内部； • 注意空间效果。 • 建筑一定要正南北向布置且形状、
尺寸不能改变； • 注意主导风向；
场地设计（作图题）解析
15
评分标准
场地设计（作图题）解析
1. 扣分制评分 • 多答不加分，少答要扣分； • 机评通过率较高，复评通过率较低；
2. 考点： • 一般即为选择题相关内容； • “图示错误、图示不符”即为未答对主要考点；
16
评分标准
场地设计（作图题）解析
17
备考建议
场地设计（作图题）解析
即在试卷上将自己对选择题所选择的答案进行填涂； 3. 填涂答题卡。
若漏做其中一项，均视为无效卷，不予评分。
2
应试建议
场地设计（作图题）解析
1. 正式答题前认真阅读“考试须知”； 2 . 拿到试卷后先通览一遍考题，先挑相对简单和自己熟悉的
题来做；
3 . 完全读懂题目要求（而不是揣测），分析并明确作图 任 务；
4 . 抓住考点（扣分点）； 5 . 图纸完成度；把握解题要点，突出重点，简明扼要，不多不少，图面尽
