高中物理专项习题-电学实验—高考真题(附答案)
2018年全真高考+名校模拟物理试题分项解析1．【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处1、______________________________________________________________________；2、________________________________________________________________________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表:根据表中数据，在答题卡的方格纸上作出1RI 关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．R/Ω8.07.0 6.0 5.0 4.0I/A0.150.170.190.220.261I/A–1 6.7 6.0 5.3 4.5 3.8（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____________Ω．2．【来源】2018年普通高等学校招生全国统一考试物理（全国II卷）某同学组装一个多用电表。
可用的器材有：μ内阻900Ω）；电阻箱R1（阻值范围0~999.9Ω）；电阻箱R2（阻值范围0~99999.9Ω）；微安表头（量程100A导线若干。
要求利用所给器材先组装一个量程为1mA的直流电流表，在此基础上再将它改装成量程为3V的直流电压表。
组装好的多用电表有电流1mA和电压3V两挡。
回答下列问题：（1）在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱___________。
R_____________Ω;R2=____________Ω（保留到个位）（2）电阻箱的阻值=13．【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷）某同学用伏安法测定待测电阻R x的阻值（约为10kΩ），除了R x，开关S、导线外，还有下列器材供选用：A．电压表（量程0~1V，内阻约为10kΩ）B．电压表（量程0~10V，内阻约为100kΩ）C．电流表（0~1mA内阻约为30Ω）D．电流表（0~0.6A，内阻约为0.05Ω）E．电源（电动势1.5V，额定电流0.5A，内阻不计）F．电源（电动势12V，额定电流2A，内阻不计）G．滑动变阻器R0（阻值范围0~10Ω，额定电流2A）①为使测量尽量准确，电压表选用_________，电流表选用______________，电源选用______________。
（均填器材的字母代号）；②画出测量R x阻值的实验电路图____________。
③该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会______________其真实值（填“大于”“小于”或“等于”），原因是____________________________。
4．【来源】2018年全国普通高等学校招生统一考试物理（全国III卷）一课外实验小组用如图所示的电路测量某待测电阻R x的阻值，图中R0为标准定值电阻（R0=20.0Ω）；可视为理想电压表。
S1为单刀开关，S2位单刀双掷开关，E为电源，R为滑动变阻器。
采用如下步骤完成实验：（1）按照实验原理线路图（a ），将图（b ）中实物连线_____________；（2）将滑动变阻器滑动端置于适当位置，闭合S 1；（3）将开关S 2掷于1端，改变滑动变阻器动端的位置，记下此时电压表的示数U 1；然后将S 2掷于2端，记下此时电压表的示数U 2；（4）待测电阻阻值的表达式R x =_____________（用R 0、U 1、U 2表示）；（5）重复步骤（3），得到如下数据：12345U 1/V 0.250.300.360.400.44U 2/V0.86 1.03 1.22 1.36 1.4912U U 3.443.433.393.403.39（6）利用上述5次测量所得12U U 的平均值，求得R x =__________Ω。
（保留1位小数）5．【来源】2018年全国普通高等学校招生统一考试物理（新课标I 卷）某实验小组利用如图（a ）所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻R T ，其标称值（25℃时的阻值）为900.0Ω：电源E （6V ，内阻可忽略）：电压表（量程150mV ）：定值电阻R 0（阻值20.0Ω），滑动变阻器R 1（最大阻值为1000Ω）：电阻箱R 2（阻值范围0-999.9Ω）：单刀开关S 1，单刀双掷开关S 2。
实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0℃，将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0：保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0：断开S1，记下此时R2的读数，逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0°C，实验得到的R2-t数据见下表。
t/℃25.030.040.050.060.070.080.0 R2/Ω900.0680.0500.0390.0320.0270.0240.0回答下列问题：（1）在闭合S1前，图（a）中R1的滑片应移动到_________________（填“a”或“b”）端；（2）在图（b）的坐标纸上补齐数据表中所给数据点，并做出R2-t曲线：___________（3）由图（b）可得到R1，在25℃-80°C范围内的温度特性，当t=44.0℃时，可得R1=____Ω；（4）将R t握于手心，手心温度下R2的相应读数如图（c）所示，该读数为____Ω，则手心温度为______℃。
1．【来源】【全国百强校】广西南宁第二中学2018届高三年级6月份考试物理试题，某同学想用伏安法测定一块精度很高的电压表V(量程3V，内限20kΩ～40kΩ)的内阻，并将其改装成欧姆表，现有器材如下：直流电源E(电动势4V，内阻不计)；电流表A1(量程150μA，内阻约2kΩ)；电流表A2量程6mA，内阻约300Ω)；电流表A3(量程0.6A，内阻约1.0Ω)；滑动交阻器R1(最大阻值10kQ)；滑动变阻器R2(最大阻值5Ω)；开关S，导线若干。
(1)为使实验误差尽量减小，要求电压表示数从零开始变化且多取几组数据，电流表应选用______；滑动变阻器应选用______；(填器材代号)(2)为达到上述目的，请在图中的框中画出实验电路原理图____，要求滑动变阻器滑片由a向b移动时电压表的示数逐渐增大。
(3)实验测得电压表的内阻为24.0kΩ，该同学用这电表与上述电源E及其中的一个滑动变阻器改装为欧姆表，并将电压表表盘换成直接表示电阻的欧姆表表盘，如图乙，则电压表表盘上2V处对应的电阻示数为_____kΩ，2．【来源】【全国百强校】江西师范大学附属中学2018届高三最后一卷理科综合物理试题现有如下器材：①待测电阻R x阻值约为20～30Ω②待测电流表A，刻度尚清晰，但数值完全模糊不清，现要将刻度值标注上去③电压表V，量程6V，内阻约为6KΩ④电组箱R1：0～999.9Ω⑤滑动变阻器R，最大阻值30Ω⑥电源E，电动势约6V，内阻不可忽略⑦开关一只，导线若干为了测定电阻R x，并标注上电流表的刻度值，某同学用如图所示的电路进行实验，调节R1与R2至适当值使电流表满偏，记录此时电压表U和电阻箱R1的读数，再次改变R1与R的值，仍使电流表满偏，多次测量，记录U与R1的数据如下表。
(1)由测量数据可知，U与R1之间并非线性关系，为了更好利用所测量的数据，某同学“化曲为直”得到如图所示的图象，该同学所画图象的横轴为______，纵轴为______。
(2)借助该图象，可计算出R x的测量值为______Ω，电流表的满偏电流为______A.（结果保留两位有效数值）3．【来源】【全国百强校】四川省双流中学2018届高三考前第二次模拟考试理综物理试题某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路。
(1)已知表头G满偏电流为100，表头上标记的内阻值为900Ω。
R1、R2和R3是定值电阻。
利用R1和表头构成1mA的电流表，然后再将其改装为两个量程的电压表。
若使用a、b两个接线柱，电压表的量程为1V；若使用a、c两个接线柱，电压表的量程为3V。
则根据题给条件，定值电阻的阻值应选R1=______Ω，R2=________Ω，R3=_________Ω。
(2)用量程为3V，内阻为2500Ω的标准电压表V对改装表3V挡的不同刻度进行校准。
所用电池的电动势为5V；滑动变阻器R有两种规格，最大阻值分别为50Ω和5kΩ。
为方便实验中调节电压，图中R应选用最大阻值为_______Ω的滑动变阻器。
(3)校准时，在闭合开关S前，滑动变阻器的滑动端P应靠近__________(填“M”或“N”)端。
(4)若由于表头G上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G内阻的真实值________(填“大于”或“小于”)900Ω。
4．【来源】【全国百强校】天津市耀华中学2018届高三第二次模拟物理试题某同学想运用如图甲所示的实验电路，测量未知电阻R x的阻值，电流表A的内阻和电源（内阻忽略不计）的电动势，实验过程中电流表的读数始终符合实验要求。
①为了测量未知电阻Rx的阻值，他在闭合开关之前应该将两个电阻箱的阻值调至__________（填“最大”或“最小”），然后闭合开关K1，将开关K2拨至1位置，调节R2使电流表A有明显读数I0；接着将开关K2拨至2位置。
保持R2不变，调节R1，当调节R1=34.2Ω时，电流表A读数仍为I0，则该未知电阻的阻值R x=____________Ω。
②为了测量电流表A的内阻R A和电源（内阻忽略不计）的电动势E，他将R1的阻值调到R1=1.5Ω，R2调到最大，将开关K2调至2位置，闭合开关K1；然后多次调节R2，并在表格中记录下了各次R2的阻值和对应电流表A的读数I；最后根据记录的数据，他画出了如图乙所示的图像；利用图像中的数据可求得，电流表A的内阻R A=_______Ω，电源（内阻忽略不计）的电动势E=_______V。
2022届高考物理二轮专项训练——电学实验(Word版含答案)
2022年高考物理二轮专项训练——电学实验专项1．（2021·辽宁·高三阶段练习）某兴趣小组想探究某金属合金在室温下的电阻率，实验电路如图甲所示，R为待测金属电阻丝，其横截面积为2S。
实验步骤如下∶0.30mm（1）闭合开关S1，将单刀双掷开关S2扳到“a”位置，调节滑动变阻器R1，使电流表为某一适当的读数，用毫米刻度尺测量并记下电阻丝R接入电路的有效长度L，某次测量结果如图乙，从图乙上读出测量结果，L=____mm；（2）保持滑动变阻器R1滑片位置不变，将开关S2扳到“b”位置，调节电阻箱R2使电流表的读数与开关S2位于“a”位置时的相同，记下此时电阻箱的读数R0，则对应的电阻丝的阻值为____；（3）移动电阻丝上的滑动触头，重复（1）（2）步骤，得到多组R、L数据，画出的R-L图线如图丙所示，则该电阻丝在室温下的电阻率ρ=____Ω·m（结果保留一位小数）。
2．（2022·安徽·马鞍山市第二中学博望分校高三模拟）如图所示是探究用电流表和电压表测定1节干电池的电动势和内阻的实验的电路图。
现备有以下器材：A．滑动变阻器（0～50 Ω）B．滑动变阻器（0～1 750 Ω）C．电压表（0～3 V）D．电压表（0～15 V）E．电流表（0～0.6 A）F．电流表（0～3 A）其中滑动变阻器应选_______，电压表应选________，电流表应选_________。
（均选填器材的字母代号）3．（2022·全国·高三专题练习）一同学欲测量某未知电阻的阻值。
他从实验室找到一块指针式多用电表，该多用电表可以正常进行欧姆调零。
（1）该同学怀疑由于长时间没有使用，电池参数可能发生变化，从而导致测量结果不准确，于是他将电池取下，先对电池进行了测量。
发现手边有一电阻箱，一块电流表（内阻未知），开关导线若干。
该同学设计了如图甲所示电路进行测量，改变电阻箱的阻值，得到多组R、I数据，计算之后，描点连线得到1RI-图像如图乙所示，由图像可知电池电动势E=______V（结果保留2位有效数字）；由此图像______（填“能”或“不能”）计算得到电池内电阻。

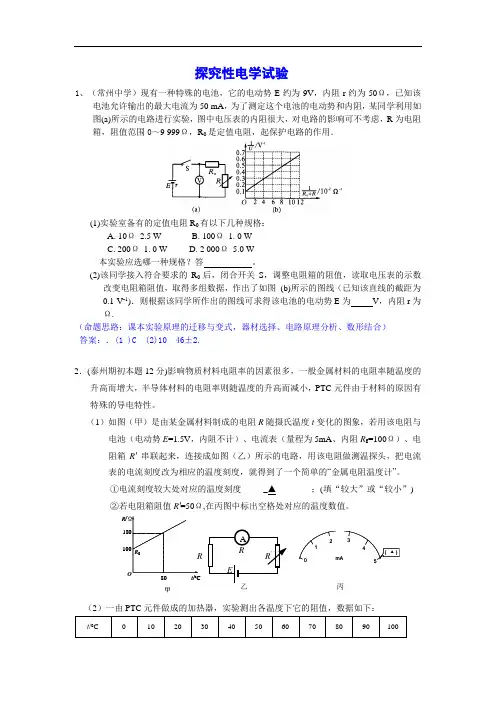

高考物理探究性电学实验(免费,含答案)
探究性电学试验1、（常州中学）现有一种特殊的电池，它的电动势E 约为9V ，内阻r 约为50Ω，已知该电池允许输出的最大电流为50 mA ，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R 为电阻箱，阻值范围0～9 999Ω，R 0是定值电阻，起保护电路的作用．(1)实验室备有的定值电阻R 0有以下几种规格：A. 10Ω 2.5 WB. 100Ω 1. 0 WC. 200Ω 1. 0 WD. 2 000Ω 5.0 W 本实验应选哪一种规格？答 。
(2)该同学接入符合要求的R 0后，闭合开关S ，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线（已知该直线的截距为0.1 V -1)．则根据该同学所作出的图线可求得该电池的电动势E 为 V ，内阻r 为 Ω.（命题思路：课本实验原理的迁移与变式，器材选择、电路原理分析、数形结合） 答案：．(1 )C (2)10 46±2.2．(泰州期初本题12分)影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则随温度的升高而减小，PTC 元件由于材料的原因有特殊的导电特性。
（1）如图（甲）是由某金属材料制成的电阻R 随摄氏温度t 变化的图象，若用该电阻与电池（电动势E =1.5V ，内阻不计）、电流表（量程为5mA 、内阻R g =100Ω）、电阻箱R ′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的―金属电阻温度计‖。
①电流刻度较大处对应的温度刻度______▲________；(填“较大”或“较小”) ②若电阻箱阻值R ′=50Ω,在丙图中标出空格处对应的温度数值。
（2）一由PTC 元件做成的加热器，实验测出各温度下它的阻值，数据如下：R/t/o C甲80已知它向四周散热的功率为P Q =0.1(t -t 0)瓦，其中t （单位为0C ）为加热器的温度，t 0为室温(本题取200C)。

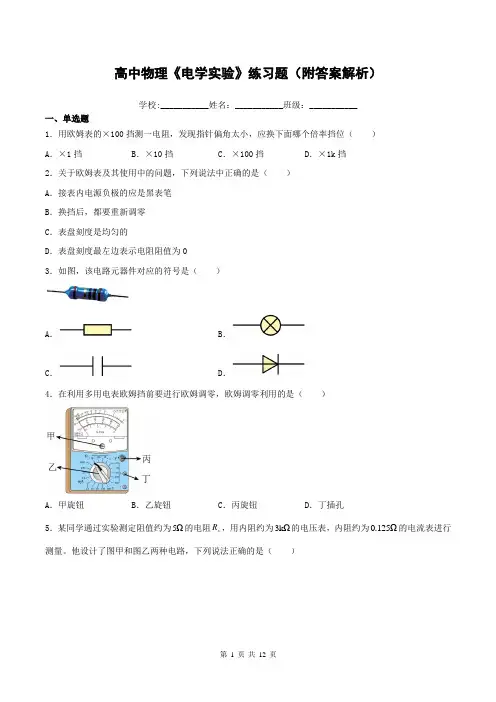

高中物理《电学实验》练习题(附答案解析)
高中物理《电学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（）A．×1挡B．×10挡C．×100挡D．×1k挡2．关于欧姆表及其使用中的问题，下列说法中正确的是（）A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为03．如图，该电路元器件对应的符号是（）A．B．C．D．4．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）A．甲旋钮B．乙旋钮C．丙旋钮D．丁插孔5．某同学通过实验测定阻值约为5Ω的电阻x R，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。
他设计了图甲和图乙两种电路，下列说法正确的是（）A ．实验中应采用图甲电路，此电路测得的x R 偏大B ．实验中应采用图乙电路，此电路测得的x R 偏大C ．实验中应采用图甲电路，误差主要是由电压表分流引起的D ．实验中应采用图乙电路，误差主要是由电流表分压引起的6．电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E ，实验前电容器不带电．先将开关K 拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i t -曲线如图乙所示．则下列说法正确的是（ ）A ．乙图中阴影部分的面积12S SB ．乙图中阴影部分的面积12S S <C ．由甲、乙两图可判断阻值12R R >D ．由甲、乙两图可判断阻值12R R =7．在使用多用电表的欧姆档测电阻时，下列说法正确的是（ ）A ．将红黑表笔短接，调节欧姆调零旋钮使指针指向左侧“0”刻度处B ．测量时若发现指针偏转角度过小，则应该减小倍率，并重新欧姆调零后再进行测量C ．欧姆表的电池使用时间太长，虽然仍能正常调零，但测量值将略偏大D ．使用完毕，直接将多用电表摆放整齐即可8．用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是（ ）A．E0＞E，r0＞r B．E0＝E，r0＜rC．E0＝E，r0＞r D．E0＜E，r0＜r二、多选题9．在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量10．使用多用电表的欧姆挡测电阻时，下列说法正确的是．A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量11．如图所示是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化。

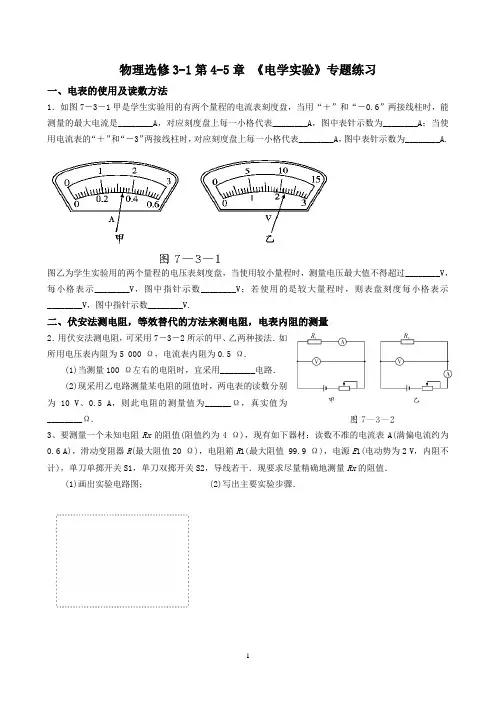

(完整版)高中物理《电学实验》专题经典试题
物理选修3-1第4-5章《电学实验》专题练习一、电表的使用及读数方法1．如图7－3－1甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测量的最大电流是________A，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用电流表的“＋”和“－3”两接线柱时，对应刻度盘上每一小格代表________A，图中表针示数为________A.图乙为学生实验用的两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过________V，每小格表示________V，图中指针示数________V；若使用的是较大量程时，则表盘刻度每小格表示________V，图中指针示数________V.二、伏安法测电阻，等效替代的方法来测电阻，电表内阻的测量2．用伏安法测电阻，可采用7－3－2所示的甲、乙两种接法．如所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.(1)当测量100 Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V、0.5 A，则此电阻的测量值为______Ω，真实值为________Ω.3、要测量一个未知电阻Rx的阻值(阻值约为4 Ω)，现有如下器材：读数不准的电流表A(满偏电流约为0.6 A)，滑动变阻器R(最大阻值20 Ω)，电阻箱R1(最大阻值 99.9 Ω)，电源E1(电动势为2 V，内阻不计)，单刀单掷开关S1，单刀双掷开关S2，导线若干．现要求尽量精确地测量Rx的阻值．(1)画出实验电路图； (2)写出主要实验步骤．4、某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其内阻，实验室提供下列可供选用的器材：待测电压表V(量程3 V)、电流表A1(量程200 μA)、电流表A2(量程5 mA)、电流表A3(量程0.6A)、滑动变阻器R(最大值1 kΩ)、电源E(电动势4 V)，开关S.(1)所提供的电流表中，应选用________．(2)为了减小误差，要求测量多组数据，试画出符合要求的电路图．三、测定金属的电阻率5．一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段用米尺测出长度为L的电线，用螺旋测微器测量电线直径为D，它的刻度位置如图7－4－3所示，用多用电表测其电阻发现阻值小于1 Ω.为提高测量的精度，他用图7－4－2器材中的元件，设计了一个电路，重新测量这段导线(下图中用R x表示)的电阻图7－4－2A．电源E：电动势为3.0 V，内阻不计B．电压表V1：量程为0～3.0 V，内阻约为2 kΩC．电压表V2：量程为0～15.0 V，内阻约为6 kΩD．电流表A1：量程为0～0.6 A，内阻约为1 ΩE．电流表A2：量程为0～3.0 A，内阻约为0.1 ΩF．滑动变阻器R1：最大阻值5 Ω，额定电流2.0 AG．滑动变阻器R2：最大阻值1 kΩ，额定电流1.0 AH．开关S一个，导线若干(1) 从图7－4－3中读出螺旋测微器测得电线的直径D的读数如图7－4－3，则读数为________ mm.(2)实验时电压表选________；电流表选________；滑动变阻器选_____ __(填元件符号)．(3)请设计合理的测量电路，把电路图画在作图框中，在图中表明元件符号．(4)在实物图7－4－2中用笔画线替代导线连接元件．(5)某次测量时，电压表示数为U，电流表示数为I，则该铜芯电线材料的电阻率的表达式为ρ＝____ ____.四、描绘小灯泡的伏安特性曲线6．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下：小灯泡L，“3.8 V、0.3 A”电压表V，量程0～5 V，内阻5 kΩ电流表A1，量程0～100 mA，内阻4 Ω电流表A2，量程0～500 mA，内阻0.4 Ω滑动变阻器R1，最大阻值10 Ω，额定电流1.0 A滑动变阻器R 2，最大阻值5 Ω，额定电流0.5 A 直流电源E ，电动势约为6 V ，内阻约为0.5 Ω(1)在上述器材中，滑动变阻器应选 ;电流表应选 . (2)在虚线框内画出实验的电路图，并在图中注明各元件的符号。
2025届高考物理一轮复习——电学实验基础训练(附答案解析)
2025届高考物理一轮复习——电学实验基础训练一、单选题（本大题共4小题）1．如图是用电压表和电流表测电阻的一种连接方法，x R为待测电阻。
如果考虑到电表内阻对测量结果的影响，则（）A．电流表示数大于通过x R的实际电流，根据测量计算的x R值大于真实值B．电流表示数等于通过x R的实际电流，根据测量计算的x R值大于真实值C．电压表示数大于x R两端的实际电压，根据测量计算的x R值小于真实值D．电压表示数等于x R两端的实际电压，根据测量计算的x R值小于真实值2．某高中维修科网购了一盘大约650m长的铝导线，某实验小组使用表盘如图a 所示的多用电表正确测量其电阻约为13Ω后，需要继续测量一个阻值大约为100~200Ω的电阻。
正确测量时指针如图b所示，在用红、黑表笔接触这个电阻两端之前，以下说法正确的是（）A．换挡后必须先用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指向“0”倍率的电阻挡，欧姆调零后测量，读数为B．将多用电表的选择开关旋至100160ΩC．用多用电表测量电阻时，黑表笔电势较高D．测量完成之后，将表笔从插孔拔出，并将选择开关旋到“直流电压500V”位置3．在“金属丝电阻率的测量”的实验中，以下操作中错误的是()A．用刻度尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．采用伏安法测电阻时，用电流表测电阻丝中的电流，用电压表测电阻丝两端的电压C．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值D．实验中应保持金属丝的温度大致保持不变4．系统误差是由于实验原理等原因而产生的误差，在“测电源电动势和内阻”实验中由于电表的内阻所产生的误差即为系统误差。
关于该系统误差产生原因以及影响，以下正确的是（）A．电流表分压，测得的电源电动势偏大B．电流表分压，测得的电源电动势偏小C．电压表分流，测得的电源电动势偏大D．电压表分流，测得的电源电动势偏小二、多选题（本大题共4小题）5．如图为某型号多用电表欧姆档×100档下的某次测量结果。

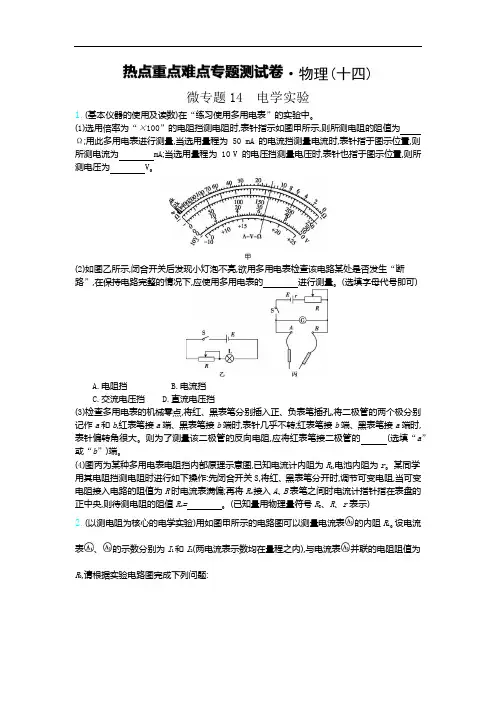

高考物理微专题14 电学实验(含答案)
·物理(十四)微专题14电学实验1.(基本仪器的使用及读数)在“练习使用多用电表”的实验中。
(1)选用倍率为“×100”的电阻挡测电阻时,表针指示如图甲所示,则所测电阻的阻值为Ω;用此多用电表进行测量,当选用量程为 50 mA 的电流挡测量电流时,表针指于图示位置,则所测电流为mA;当选用量程为 10 V 的电压挡测量电压时,表针也指于图示位置,则所测电压为V。
甲(2)如图乙所示,闭合开关后发现小灯泡不亮,欲用多用电表检查该电路某处是否发生“断路”,在保持电路完整的情况下,应使用多用电表的进行测量。
(选填字母代号即可)A.电阻挡B.电流挡C.交流电压挡D.直流电压挡(3)检查多用电表的机械零点,将红、黑表笔分别插入正、负表笔插孔,将二极管的两个极分别记作a和b,红表笔接a端、黑表笔接b端时,表针几乎不转;红表笔接b端、黑表笔接a端时,表针偏转角很大。
则为了测量该二极管的反向电阻,应将红表笔接二极管的(选填“a”或“b”)端。
(4)图丙为某种多用电表电阻挡内部原理示意图,已知电流计内阻为R g,电池内阻为r。
某同学用其电阻挡测电阻时进行如下操作:先闭合开关S,将红、黑表笔分开时,调节可变电阻,当可变电阻接入电路的阻值为R时电流表满偏;再将R x接入A、B表笔之间时电流计指针指在表盘的正中央,则待测电阻的阻值R x=。
(已知量用物理量符号R g、R、r表示)2.(以测电阻为核心的电学实验)用如图甲所示的电路图可以测量电流表的内阻R A。
设电流表、的示数分别为I1和I2(两电流表示数均在量程之内),与电流表并联的电阻阻值为R0,请根据实验电路图完成下列问题:(1)连接实物图乙。
(2)用已知量写出计算电流表内阻的表达式为。
(3)如果在某次测量时,R0=5 Ω,电流表、的示数分别为8 mA和5 mA,则用该组数据测得的电流表的内阻为Ω。
3.(以测电阻为核心的电学实验)实验室购买了一个线圈,某同学想通过实验测定其实际长度。
[精品]新高考物理专题12电学实验及答案
绝密★启用前高考物专题十二考试范围：电实验1．（8分）现给出两个阻值不同的电阻R1和R2，用多用电表按正确的操作程序分别测出它们的阻值，测量R1时选用“×100”欧姆挡，其阻值如下图中指针①所示，R1= Ω；测量R2时选用“×10”欧姆挡，其阻值如下图中指针②所示，R2= Ω。
将某一小量程的电流表改装成大量程的电流表，其中改装后量程较大的是电流表与（填“R1”或“R2”）联（填“串”或“并”）的。
2．（10分）如下图甲为多用电表的示意图，现用它测量一个阻值约为20Ω的电阻，测量步骤如下：（1）调节，使电表指针停在指针对准的“0”刻线（填“电阻”或“电流”）。
（2）将选择开关旋转到“Ω”档的位置。
（填“×1”、“×10”、“×100”或“×1”）（3）将红、黑表笔分别插入“+”、“－”插孔，并将两表笔短接，调节，使电表指针对准的“0”刻线（填“电阻”或“电流”）。
（4）将红、黑表笔分别与待测电阻两端相接触，若电表读如下图乙所示，该电阻的阻值为Ω。
（5）测量完毕，将选择开关旋转到“OFF”位置。
3．（8分）如下图所示是电子拉力计的示意图，金属弹簧右端和滑动触头P固定在一起（弹簧的电阻不计，P与R1之间的摩擦不计）。
定值电阻R0；电阻R1是用均匀电阻丝密绕在瓷管上做成的（类似于滑动变阻器），其长度为10c，阻值R1=300Ω，电电动势E=3V，内阻不计。
想电流表的量程为0~100A。
当拉环不受拉力时，触头P刚好不与电阻R1接触（即电路断开）。
弹簧的劲度系为10000N/。
（1）电路中连入的R0阻值至少应为Ω。
（2）设计中需要将电流表上的电流值改为拉力的值，那么在原电流表的40A处应改为 N。
分析可知，拉力计的刻度是否均匀。
（填写“均匀”或“不均匀”）（3）为了使拉力计的量程增大应采用的措施是（只填写一条）。
4．（6分）某待测电阻R（阻值约20Ω）。
高考电学实验(真题)
电学实验汇总一、仪器的读数问题1．多用表的读数问题、电路故障判断【例1】（卷）某照明电路出现故障，其电路如题6图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。
维修人员使用已调好的多用表直流50V挡检测故障。
他将黑表笔接在c点，用红表笔分别探测电路的a、b点。
①断开开关，红表笔接a点时多用表指示如题6图2所示，读数为V，说明正常（选填：蓄电池、保险丝、开关、小灯）。
②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判断发生故障的器件是。
（选填：蓄电池、保险丝、开关、小灯）【解析】①多用电表直流50V的量程读中间均匀部分，共50格，每格1V，应该估读到0.1V，指针在11~12之间，读数为11.5V。
开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的。
②两表笔接b、c之间，闭合开关，测试电压相同，说明a、b之间是通路，b、c之间是断路，故障器件是小灯。
【答案】①11.5（11.2～11.8）；蓄电池②小灯【点评】本题考查了万用表读数，读数时应注意估读；考查了利用万用表进行电路故障判断的问题。
2．螺旋测微器、游标卡问题（卷）现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度。
螺旋测微器和游标卡尺的示数如图（a）和图（b）所示。
（1）由上图读得圆柱体的直径为mm，长度为cm。
（2）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别为D、L，测得D、L、I、U表示的电阻率的关系式为ρ= 。
【解析】螺旋测微器读数：1.5mm＋34.5×0.01mm=1.845mm，游标卡尺读数：42mm＋8×0.05mm=42.40mm。
（2）根据电阻定律公式得，代入相关测量物理量可得。
【答案】（1）1.844 （在1.842～1.846围的均可）；4.240；（2）2．电压表的读数问题、滑动变阻器的分压式接法【例3】（卷）某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片，闭合电键S。
2021届(广东)高考物理：电学实验含答案
2021届（广东）高考物理：电学实验含答案专题：电学实验 1、某实验小组设计了如图甲所示的电路做“描绘小灯泡的伏安特性曲线”的实验．(1)闭合开关S 前应将图甲中滑动变阻器的滑片移到最________(选填“左”或“右”)端．(2)若闭合开关S ，电流表、电压表均有示数，但无论怎样移动滑动变阻器的滑片，都不能使电表的示数为零．原因可能是图甲中的________(选填“a ”“b ”或“c ”)处断路．(3)排除故障重新实验，测得多组I 、U 的值，作出小灯泡的伏安特性曲线如图乙中实线所示，小王同学想知道电压为2.0 V 时灯泡的电阻，于是他在图线上作出电压为2.0 V 对应点的切线(图乙中虚线所示)，求得灯泡的电阻为切线斜率的倒数，即R ＝ΔU ΔI ＝2.6－1.00.45 Ω＝3.6 Ω.试分析他的求法是否正确，如果认为正确，请说明理由；如果认为不正确，请求出正确的电阻．_____________________________________________________________________________________________________________________________________________________________________________________________________. (结果保留两位有效数字)(1)甲同学按图甲中的实线连接电路进行实验，其中定值电阻的作用是______________。
由电压表读数U和电流表读数I，画出U-I图线如图乙所示，可得电源的电动势E＝________ V，内电阻r＝________ Ω。
(结果保留2位有效数字)(2)乙同学因为粗心，多连接了一根导线，如图甲中的虚线所示。
由电压表的读数U和电流表的读数I，画出U-I图线如图丙所示。
乙同学分析了图像出现异常的原因后，认为由图丙也可以达到实验目的，则由图丙可得电源的电动势E ＝________ V，内电阻r＝________ Ω。
物理高考专题训练题及答案解析(珍藏版)：电学实验(练)
专题16 电学实验1. （2019浙江选考）为了比较精确地测定阻值未知的定值电阻R x，小明设计了如图所示的电路。
（1）实验时，闭合开关S,滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接 ___________ （选填a点”或b 点”），按此连接测量，测量结果_____________ （选填小于”等于”或大于” R x的真实值。
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线。
你认为正确的是 ___________ （选填①”或②”，并由图线求出电阻R x= __________ Q （保留两位有效数字）【答案】（1）a点小于（2）② 7.5【解析】（1）电压表示数变化较大，说明电流表分压较大，而电流表示数基本不变，说明电压表分流较小，可以忽略，故采用电流表外接法，即c接a点；电压表测量的电压为准确值，但电流表测量的电流为电阻和电压表电流表之和，即电流测量值偏大，根据R U可得电阻测量值偏小；（2）因为电压表测量的是被测电阻两端电压，所以当其两端电压为零时，电流也为零，故图线②正确；3 0图像的斜率表示电阻，故R x307.5 ；0.42. （2018高考全国卷I, T23）某实验小组利用如图（a）所示的电路探究在25 C〜80 C范围内某热敏电阻的温度特性.所用器材有：置于温控室（图中虚线区域）中的热敏电阻R T,其标称值（25 C时的阻值）为900.0Q;电源E（6 V，内阻可忽略）；电压表（量程150 mV）;定值电阻R o（阻值20.0 ⑴滑动变阻器R i（最大阻值为1 000幼）电阻箱R2（阻值范围0〜999.9 ⑺单刀开关S i, 单刀双掷开关S2.实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0 C .将S2与1端接通，闭合S i，调节R i 的滑片位置，使电压表读数为某一值U0；保持R i的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2,使电压表读数仍为U0；断开S i,记下此时R2的读数.逐步降低温控室的温度t,得到相应温度下R2的阻值，直至温度降到25.0 C .实验得到的R2 -t数据见下表.回答下列问题：（I）在闭合S i前，图（a）中R i的滑片应移动到_______ （选填a”或b”端.R2 -t 曲线．(2) 在图(b)的坐标纸上补齐数据表中所给数据点，并作出(3) 由图(b)可得到R T在25 C〜80 C范围内的温度特性.当t = 44.0 C时，可得R T= ________ Q.(4) 将R T握于手心，手心温度下R2的相应读数如图(c)所示，该读数为__________ 愆则手心温度为_______ C.【解析】(1)闭合开关S i前，应让滑片移动到b端，使滑动变阻器连入电路的阻值最大.(3) 由图象可知t= 44.0 C时，电阻的阻值为450 Q.(4) 由图(c)可得电阻箱阻值为620.0 R由图象可得温度约为33.0 C .【答案】(1)b (2)如图所示⑶450 (4)620.0 33.03. （2018高考全国卷川）一课外实验小组用如图所示的电路测量某待测电阻R x的阻值•图中定值电阻（R0= 20.0 ⑴①'可视为理想电压表；S i为单刀开关，S2为单刀双掷开关；E为电源; 变阻器•采用如下步骤完成实验：（1）按照实验原理线路图（a），将图（b）中实物连线.R0为标准R为滑动(2)将滑动变阻器滑动端置于适当的位置，闭合S i .⑷待测电阻阻值的表达式R x = _________ (用R 0、U i 、U 2表示).(5) 重复步骤(3)，得到如下数据i2 3 4 5 U i /V 0.25 0.30 0.36 0.40 0.44 U 2/V0.86 i.03 i.22 i.36 i.49 U2U i3.443.433.393.403.39(6) _______________________________________________ 利用上述5次测量所得U ；的平均值，求得 R x = ___________________________________ Q 保留I 位小数) 【解析】(I)根据原理图，沿电流的流向依次连接. ①先接E 、R 、S i 连接起来，组成闭合回路. ②将R 。
