钢筋混凝土整体现浇楼板的合理设计及构造要求
《混凝土结构》课程设计--现浇钢筋混凝土整体式肋梁楼盖结构
《混凝土结构》（楼盖）课程设计任务书一．设计题目现浇钢筋混凝土整体式肋梁楼盖结构二．设计目的1．了解现浇混凝土结构单向板肋梁楼盖、双向板肋梁楼盖的一般设计过程；2．通过单向板肋梁板、次梁的设计计算，掌握考虑塑性内力重分布的计算方法；通过主梁的设计计算，掌握按弹性理论分析内力的方法；3．通过双向板、次梁、主梁的设计计算，掌握按弹性理论分析内力的方法；4．熟悉现浇梁、板的构造要求；5．掌握钢筋混凝土结构施工图的表达方式、制图规范、提高绘图能力；6．学习绘制钢筋材料表。
三．设计内容及要求(一)设计计算说明书的编制依据有关规范、文献，进行结构选型、结构布置、结构设计计算。
主要包括如下内容：1．进行结构选型、柱网布置，主、次梁布置；2．楼板、主梁及次梁截面尺寸的确定；3．混凝土、钢筋强度等级的选择；4．确定连续板、连续次梁及连续主梁的计算单元及计算简图；5．计算永久荷载（恒荷载）及可变荷载（活荷载）；6．不同荷载下的连续板、连续次梁及连续主梁的内力计算：单向板：按考虑塑性内重分布的方法计算。
次梁：按考虑塑性内重分布的方法计算。
主梁：按弹性理论方法计算。
双向板及其主、次梁：按弹性理论方法计算。
7．选取板、次梁及主梁控制截面内力，分别进行配筋设计及构造设计，并进行裂缝及变形验算。
（二）绘制结构施工图及钢筋材料表：（1）楼盖结构布置图（楼板、次梁、主梁布置）；（2）楼板配筋图及钢筋表；（3）次梁的配筋图及钢筋表；（4）主梁的抵抗弯矩图，配筋图及钢筋表。
（三）完成成果要求：（1）设计计算书一份。
（2）绘制结构施工图一张A1号图纸，包括楼盖结构布置图，楼板配筋图，次梁的配筋图，主梁的抵抗弯矩图，配筋图。
四．设计原始资料1．学生分组及设计参数见表1。
每组3-5人，其他参数由指导教师确定。
2．楼面做法：工业仓库：20-25mm厚水泥砂浆地面；钢筋混凝土现浇楼板；15-20mm厚石灰砂浆抹底。
百货商场、百货商场楼盖：大理石地面，可根据相关图集由学生自己确定构造做法。
钢筋混凝土现浇板
社团招新宣传标语社团招新宣传标语（80句）参加社团活动不仅可以增加个人的实践经验和技能，还能够帮助学生在大学期间拓展视野、丰富人生体验。
下面是小编为大家带来的社团招新宣传标语（80句），希望大家能够喜欢!社团招新宣传标语1、一天路过，一天错过，还有一天好好把握!我们用斑斓色彩，给你看一中明天辉煌。
2、学生会，逐梦开始的地方。
3、有人的地方就会有生活，有生活的地方就会有我们。
我们真诚期待你的加入!4、二十一世纪啥最贵?人才!5、学生会是你展翅翱翔的天空，说在学生会里面让你海阔凭鱼跃，天高任鸟飞。
6、锻炼自我，拓展人际交往，就在学生会。
7、事无巨细，人各迥异，我们等的就是你!8、在此，院学生会为广大有志青年带给了发挥自我才华。
挖掘自我才华，挖掘自我潜质的自由天地。
热情欢迎大家的加入。
()花言巧语哄女孩9、来吧，朋友!让我们一齐插上文学的翅膀，让我们一齐挥洒青春的热情，让青春激越的我们一齐翱游于文学的海洋吧!10、强百行唯艺术，利生活知设计。
11、学生会来汇学生，学生来会会升学。
12、你擅长画画，想让自我的海报吸引万众的目光吗?13、拼，让你的细胞爆发激情;搏，让你的热情点燃期望;奔!向梦想启航。
14、共聚学生会，一齐愉悦分享。
15、想做执牛耳的人吗?加入我们吧!16、拼，让你的细胞爆发激情;搏，让你的热情点燃希望;奔!向梦想启航。
17、生活部做为学生会的一个组成部门，一直在竭诚为同学提供一个丰富生活的平台。
18、如果你热爱青春，期望展示自我，那就加入学生会。
19、吾辈之道，未入岂能知晓，东大社联，来了才知道。
20、未来的传媒精英在这里产生!社团招新标语1.你擅长画画，想让自己的海报吸引万众的`目光吗?2.生活部做为学生会的一个组成部门，一直在竭诚为同学提供一个丰富生活的平台。
3.你擅长策划，希望你的方案有一天能让大家耳目一新吗?4.你认为自己最大的优点就是有责任心，愿意成为我们的一份子吗?5.安全有你有我有他6.共聚学生会，一起快乐分享。
现浇混凝土空心楼盖构造要求
现浇混凝土空心楼盖构造要求6构造要求6．1一般规定6．1．1现浇混凝土空心楼板的体积空心率不宜小于25％，也不宜大于50％。
6．1．2现浇混凝土空心楼板的跨高比宜符合下列规定：1钢筋混凝土边支承楼板：对单向板不大于30；对双向板，跨度按短边计，不大于40。
2钢筋混凝土无梁的柱支承楼板：跨度按长边计，有柱帽时不大于35，无柱帽时不大于30。
3预应力混凝土楼板：可较钢筋混凝土楼板适当增加。
6．1．3当内模为筒芯时，现浇混凝土空心楼板截面的尺寸应根据计算确定，并应符合下列规定：1楼板的厚度不宜小于180mm。
2筒芯顺筒肋宽与筒芯外径的比值不宜小于0．2；顺筒肋宽尺寸：对钢筋混凝土楼板不应小于50mm，对预应力混凝土楼板不应小于60mm。
3当筒芯沿顺筒方向间断布置时，横筒肋宽不应小于50mm。
4板顶厚度和板底厚度宜相等，且不应小于40mm。
6．1．4当内模为箱体时，现浇混凝土空心楼板的截面尺寸应根据计算确定，并应符合下列规定：1楼板的厚度不宜小于250mm。
2箱体间肋宽与箱体高度的比值不宜小于0．25；肋宽尺寸：对钢筋混凝土楼板不应小于60mm，对预应力混凝土楼板不应小于80mm。
3板顶厚度、板底厚度不应小于50mm，且板顶厚度不应小于箱体底面边长的1/15。
6．1．5现浇混凝土空心楼盖中的钢筋布置应符合下列规定：1楼板宜采用分离式配筋，跨中的板底钢筋应全部伸入支座，支座板面钢筋向跨内延伸的长度应覆盖负弯矩图并满足钢筋锚固的要求。
2楼板中非预应力纵向受力钢筋可分区均匀布置，也可在肋宽范围内适当集中布置，在整个楼板范围内的钢筋间距均不宜大于250mm。
3楼板中无粘结预应力筋可布置在楼板肋宽和区格板周边的楼板实心区域范围内，且应符合现行行业标准《无粘结预应力混凝土结构技术规程》JGJ92的规定。
4当内模为筒芯时，顺筒方向的纵向受力钢筋与筒芯的净距不得小于10mm；在肋宽范围内，宜根据肋宽大小设置构造钢筋。
5当内模为箱体时，纵向受力钢筋与箱体的净距不得小于10mm；肋宽范围内应布置箍筋。
土木毕业设计六层现浇钢筋混凝土框架结构
土木毕业设计六层现浇钢筋混凝土框架结构一、引言钢筋混凝土是一种常用的建筑结构材料，具有优良的抗压强度和耐久性，被广泛应用于多层建筑中。
本文将对一座六层现浇钢筋混凝土框架结构进行详细设计。
二、结构方案选择1.结构荷载分析根据《土木工程设计规范》等相关国家标准，确定建筑物受力情况，包括恒载、活载、风载和地震作用等。
2.结构形式选择钢筋混凝土框架结构是一种常见的结构形式，其具有良好的承载性能和抗震能力。
根据建筑物功能和要求，选择六层现浇钢筋混凝土框架结构作为最佳方案。
三、结构设计细节1.地基基础设计根据地质调查报告，确定地基承载力，结合地基类型和建筑物自重，设计合适的基础尺寸和布置。
2.结构框架设计根据建筑平面布置和功能需求，设计钢筋混凝土框架结构的柱、梁和楼板等构件尺寸和布置。
考虑到建筑物的自重、活载和地震作用，选择合适的截面尺寸和钢筋配筋方案。
3.抗震设计根据地震分区和建筑物重要性等级，确定抗震设防烈度和抗震性能要求。
采用层间位移角法进行抗震设计计算，确保建筑物的整体稳定和安全。
4.楼板设计根据楼层荷载和跨度，设计合适的楼板厚度和配筋方案。
综合考虑楼板的弯矩、剪力和挠度等影响因素，确保楼板的承载力和使用性能。
5.柱设计根据楼层荷载和柱的宽厚比限制，设计合适的柱截面尺寸和配筋方案。
采用受弯加剪力作用的柱设计方法，确保柱的承载能力和抗震性能。
6.梁设计根据梁的跨度和荷载，设计合适的梁截面尺寸和配筋方案。
考虑梁的受弯、剪力和挠度等影响因素，确保梁的承载力和使用性能。
四、设计计算与结果通过结构设计软件进行详细的计算和分析，得到各构件的尺寸、配筋方案和加固措施。
同时，进行结构验算和动力分析，评估结构的安全性和抗震性能。
五、结论本文对一座六层现浇钢筋混凝土框架结构进行了详细设计。
通过各项计算和分析，得到了合理的结构尺寸和配筋方案。
设计结果符合相关国家标准和规范要求，具有良好的承载性能和抗震能力。
1.《土木工程设计规范》2.《钢筋混凝土结构设计规范》3.叶永亮，李华东，陈旭等.钢筋混凝土结构设计与施工[M].中国建筑工业出版社。

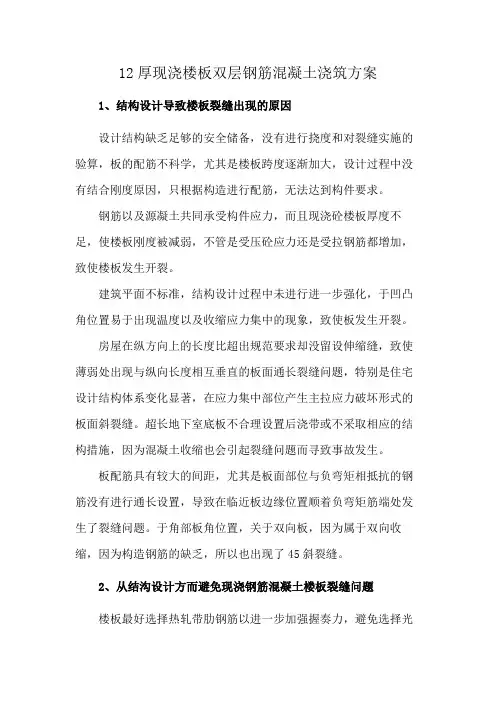

12厚现浇楼板双层钢筋混凝土浇筑方案
12厚现浇楼板双层钢筋混凝土浇筑方案1、结构设计导致楼板裂缝出现的原因设计结构缺乏足够的安全储备，没有进行挠度和对裂缝实施的验算，板的配筋不科学，尤其是楼板跨度逐渐加大，设计过程中没有结合刚度原因，只根据构造进行配筋，无法达到构件要求。
钢筋以及源凝土共同承受构件应力，而且现浇砼楼板厚度不足，使楼板刚度被减弱，不管是受压砼应力还是受拉钢筋都增加，致使楼板发生开裂。
建筑平面不标准，结构设计过程中未进行进一步强化，于凹凸角位置易于出现温度以及收缩应力集中的现象，致使板发生开裂。
房屋在纵方向上的长度比超出规范要求却没留设伸缩缝，致使薄弱处出现与纵向长度相互垂直的板面通长裂缝问题，特别是住宅设计结构体系变化显著，在应力集中部位产生主拉应力破坏形式的板面斜裂缝。
超长地下室底板不合理设置后浇带或不采取相应的结构措施，因为混凝土收缩也会引起裂缝问题而寻致事故发生。
板配筋具有较大的间距，尤其是板面部位与负弯矩相抵抗的钢筋没有进行通长设置，导致在临近板边缘位置顺着负弯矩筋端处发生了裂缝问题。
于角部板角位置，关于双向板，因为属于双向收缩，因为构造钢筋的缺乏，所以也出现了45斜裂缝。
2、从结沟设计方而避免现浇钢筋混凝土楼板裂缝问题楼板最好选择热轧带肋钢筋以进一步加强握奏力，避免选择光圆钢筋。
构造以及分布钢筋都选择变形钢筋以加强和现浇混凝土结构的握力，能有效解决楼板裂缝问题。
要通过科学的计算模式计算混凝土楼板结构，比如确定负荷以及边界条件等，此外要对梁板共同功能进行全面考虑，只有这样才可以将其受力况真实的模拟出来；在对温度荷载进行计算的过程中，模型中关于参数以及施工方式的选取等务必要掌握好。
设计过程中要重视构造钢筋的具体布置，其严重影响着构造抗裂。
关于连续板不适合选择分离方式进行配筋，最好选择上下层连续方式进行配筋；将加强筋配置在洞日位置；将构造筋配置在混凝土梁的腰部位置，其有大概200mm间距以及8~14mm的直径。
如果东西单元房间以及跨度超过3.9mm，最好进行双层双向钢筋的设望，阳角位置的钢筋间距保持在100mm以下，并且要在外墙转余位置进行放射钢筋的设置，配筋要超出板跨1/3，并且长度要超过2.0m。
第八章楼地层
平板式楼板 梁板式楼板 无梁楼板 钢衬板组合楼板
第 6页
1、平板式楼板
在墙体承重建筑中，当房间较小、楼面荷载 可直接通过楼板传给墙体而不需要另设梁， 这种厚度一致的楼板称为平板式楼板。
平板式楼板多用于厨房、卫生间、走廊等跨 度较小的空间。
楼板一般是四边支承，根据其受力特点和支 承情况，分为：
第 47页
b. 阳台栏杆和扶手
栏杆形式有空花栏杆、实心栏板和组合式栏杆； 按材料分有砖砌栏杆、钢筋混凝土栏杆和金属栏 杆几种。
第 48页
第 49页
第 50页
二、雨篷
雨篷是建筑物入口处遮雨、保护外门免受雨淋的水平构件。 它多采用钢筋混凝土悬挑板，悬挑长度一般为1m～1.5m。 按结构形式不同，雨篷有板式和梁板式两种，为防止其产生 倾覆，常将雨篷与入口处门上过梁或圈梁现浇在一起。
第 28页
三、装配整体式钢筋混凝土楼板
装配整体式楼板是将楼板中的部分构件预制， 然后到现场安装，再以整体浇筑其余部分的 办法连接而成的楼板。
它兼有现浇与预制的双重优越性。
第 29页
1密肋填充块楼板
密肋有现浇和预制两种，前者是在填充块之间现浇 密肋小梁和面板，其填充块有空心砖、轻质块或玻 璃钢模壳等(图 a、b)；后者的密肋常见的有预制倒 T形小梁、带骨架芯板等(图c、d)。
等等。
第 34页
三、地面的类型
1．整体类地面
该类地面有水泥砂浆地面、细石混凝土地面、沥青砂浆地 面、菱苦土地面、水磨石地面等。
2．板块类地面
该类地面有砖铺地面、地砖地面、天然石板及人造石板地 面、木地面等。
3．卷材类地面
该类地面有塑料地板、橡胶地毯、化纤地毯、无纺地毯、 手工编织地毯等。
钢筋混凝土高层建筑结构设计与施工规定
钢筋混凝土高层建筑结构设计与施工规定时间: 2003-12-29 10:43:27 |Q0的楼层，设计时各层总剪力取QK。
第33条当水平荷载合力的作用线不经过建筑物的刚度中心时，应考虑扭转的影响。
无抗震设防要求或设防烈度为7、8度时，计算偏心距c取偏心距e0；设计烈度为9度时，计算偏心距e按下式取值：`式中 e0--偏心距；L--垂直于合力P方向上建筑物的长度；偏心距e0=0时，计算偏心距e取。
第二节高层建筑结构的整体稳定和倾覆验算第34条高层建筑结构的整体稳定可按下式验算：式中 Pd--顶端等效竖向荷载，H--建筑物结构总高度，取结构顶点至基础顶面的距离；Pi--第i楼层(包括该层上下各半层高的桂和墙重)的竖向荷载，楼面活荷载应按规范TJ9-74第7条折减；Hi--第i楼层距基础顶面的距离；EJd--验算方向抗侧力结构等效刚度之和，等效刚度按本章第30条规定计算；但刚度折减系数β取。
当各楼层的竖向荷载基本上沿建筑物高度均匀分布时，等效顶端竖向荷载可按下式计算：式中 P--顶点(除去作为均布荷载部分以外的)附加竖向荷载。
第35条墙肢在山墙平面外方向的计算长度取等于上下楼板的中距。
第36条施工(例如滑模)期间，若连续若干楼层高度范围内建造墙体而暂未安装楼板时，应注意满足墙体的强度和稳定性的要求。
第37条高层建筑结构倾覆验算时按设计所用水平荷载计算倾覆力矩。
计算抗倾覆力矩时，楼层活荷载取50%，恒载取全部，抵抗倾覆的安全系数应不小于。
第三节高层建筑水平位移的限制第38条高层建筑应具有足够的刚度，避免顺产生过大的位移而影响结构的强度、稳定性和建筑的使用条件。
在设计水平荷载下，建筑物层间相对位移与层高之比δ/h不应超过表6的限值；建筑物顶点水平位移与建筑物总高度之比△/H不应超过表7的限值。
δ/h的限值表6△/H的限值表7第39条在风荷载作用下的△及δ计算的数值：考虑地震荷载下结构弹塑性的影响，地震荷载作用下的△及δ取计算值的两倍。
现浇钢筋混凝土楼板施工方案
现浇钢筋混凝土楼板施工方案一、施工准备1.1 材料准备在施工现场准备以下材料： - 钢筋：根据设计图纸要求，准备好相应规格和数量的钢筋。
- 混凝土：按照设计要求，准备好合适的混凝土原材料，并保证供应充足。
- 模板：选择适合的模板材料，根据设计图纸的要求进行制作。
1.2 设备准备在施工现场准备以下设备： - 搅拌机：用于混凝土的搅拌。
- 马达：用于运输混凝土和钢筋。
- 推车：用于运输混凝土和钢筋。
- 压力机：用于对混凝土进行振捣。
1.3 人员配置根据施工的规模和要求，合理配置以下人员： - 工地管理员：负责组织协调整个施工过程。
- 钢筋工：负责钢筋的加工和安装。
- 砌筑工：负责模板的搭建和混凝土的浇筑。
- 操作工：负责设备的操作和维护。
二、施工步骤2.1 模板搭建根据设计图纸要求，搭建楼板的模板结构。
确保模板牢固、平整，可以承受混凝土的重量和施工过程中的振动。
2.2 钢筋加工和安装根据设计图纸的要求，对钢筋进行加工和预埋处理。
将已加工好的钢筋按照设计要求的布置方式固定在模板上，确保钢筋的位置准确。
2.3 混凝土浇筑在模板搭建和钢筋安装完成后，进行混凝土的浇筑。
在保证混凝土质量的前提下，控制浇筑的速度，同时及时使用振捣器进行振捣，以保证混凝土的密实性和均匀性。
2.4 表面处理在混凝土凝固之后，对楼板表面进行处理。
使用抹光机对楼板表面进行抹平处理，去除凸起和不均匀的部分。
2.5 养护在楼板浇筑完成后，进行养护。
覆盖塑料薄膜或喷水进行湿养护，保持混凝土的适宜养护湿度和温度，以提高楼板的强度和耐久性。
三、安全措施3.1 施工现场安全在施工过程中，要确保施工现场的安全。
设置合适的警示标志和安全防护设施，保证施工人员的人身安全。
3.2 设备操作安全在使用设备时，要严格按照操作规程进行操作，确保设备的安全运行和使用过程中不发生意外。
3.3 钢筋加工安全钢筋加工过程中，要使用合适的安全工具和设备，注意操作规范，避免钢筋切割时产生的飞溅伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土整体现浇楼板的合理设计及构造要求
随着建筑工程施工技术的现代化及抵抗地震性能的优越，目前混凝土整体现浇楼板在民用建筑工程中广泛应用，现就混凝土整体现浇楼板的合理设计及构造要求论述于后。
民用建筑混凝土整体现浇楼板的最小高跨比H/L0值不小于下表：注：①L0为板的计算跨度。
双向板为短跨计算跨度。
②当L01/L023.0时视为单向板。
当L01/L022.0时视为双向板。
当L01/L022.0时宜按双向板计算。
L01为板得长边计算跨度，L02为板得短边计算跨度。
③单向板的厚度80mm；双向板的厚度90mm。
目前钢筋混凝土整体现浇楼板的设计中：多按办的边界支承条件，用电算计算程序分别按单块板计算，给出配筋，支座上筋选用相邻板的计算值中较大值配筋，跨中下筋按本跨的计算值配筋。
目前建筑工程中多为住宅建筑，房间的开间尺寸变化较大，楼板的大小跨交替分布。
在大小跨相交处得支座上筋，选用相邻跨的包络值中的较大值配置，还是比较安全的。
但是实际上在板的大小跨交界的支座处既不是大跨板的支座负弯矩值，也不是小跨板的支座负弯矩值，而是二者中间的某个数值。
大跨板由于支座负弯矩值的减小，该板的跨中正弯矩值会相应增加，故按板的原来支承条件分块计算出的配筋值，就显得小了，板不够安全了，会出现较大的裂缝。
我认为可按照下述近似简化方法予以补偿：当相邻小跨板的支座负弯矩值大于大跨板支座负弯矩值的1/2时，大跨板的跨中正弯矩设计值可近似取大跨板在该边支座为固定和简支。
