机电一体化专业毕业设计
天津滨海职业学院毕业设计（论文）AMADA油压折床的使用与工艺——RG35~100系列
作者：院系：专业：年级：学号：指导教师：毕业设计任务书设计题目：AMADA油压折床的使用与工艺完成期限：自2010年12月1日至2011年4月25日止一、设计原始依据（资料）1．天津欧能电气有限公司操作规程；2.天津欧能电气有限公司工艺守则；3．台湾AMADA油压折床使用说明书；
二、设计内容和要求本设计介绍的是由台湾AMADA公司生产的上升式折床（PRESSBRAKE）,其安全性、操作性、可用性皆优越于以往的机种，并具有高度的机械精度。采用数控控制，操作起来方便、快捷、精准。通过实习，我们把数控机床、金属加工工艺、机械制造基础、机械设计基础、机械的维护与维修进行了综合的运用。通过自己对折弯件要求的认识和理解，本着提高生产效率的原则，不断地进行摸索、积累经验，牢记安全操作规程、工艺守则，力求制造出更加精准的折弯件。从而为后续焊接工艺做准备。
本人签字：2010年12月30日毕业设计内容摘要首先对油压折弯机的基础知识和它的应用给于介绍，然后分析在日常的工作当中的一些工艺守则，及其使用细则，在使用折弯机过程中应该注意的事项，日常保养常识，最后利用GGD柜的实例来分析和设计来介绍折弯机的使用，并添加一定的工程图纸和实物图，来完成对实例的分析和说明。本毕业设计来源于工业制作GGD系列低压配电柜，通过实习阶段的学习和制作，我对利用折弯机的生产流程和技术要求有了更深刻的了解。通过理论和实践的结合，我们将所学的知识进行了综合的检验，真正达到了学习的目的。在实习期间,我们借鉴目前广受欢迎的XL系列低压配电柜，对GGD系列配电柜的制作方式进行了改进。
关键词：操作规程工艺守则保养常识GGD配电柜目录第一章油压折床概述11.1概述..11.2油压折床规格11.3油压折床的安全操作规程11.4油压折床的工艺流程2第二章折弯工艺守则..22.1折弯前准备..22.2折弯过程..32.3完成后工作..4第三章质量检查..43.1首件加工自检..43.2次件加工自检..43.3批量加工自检..43.4末件加工自检..53.5加工标准..5第四章维修与保养..6第五章GGD制作举例..65.1加工图纸..75.2实物图..8结束..11参考资料..12
、第一章油压折床概述1.1.0概述RG35~100系列油压折床，由机体、电气箱、操作盘、上部台面、下部台面、脚踏杆、脚踏杆固定栓、脚踏杆护盖、上限转盘、上限转盘数位显示器、压力计、压力旋转钮、压力切断阀、上升速度切换杆、下限设定杆等几部分构成。
1.2.0油压折床的规格此折床折曲的最大长度为3100mm,最大行程为100mm,油压活塞缸数为3个，返回速度为52mm/sec,接近速度为49mm/sec，折曲速度为8.3mm/sec，马达出力7.5Kw,油量为65L,重量为6.4t.1.3.0油压折床的安全操作规程1.3.1安全操作基本注意事项a.折弯机负责人必须全面掌握设备性能、安全装置、操作条件及其控制功能。b.未经折弯机负责人同意并指导，其他任何人不得擅自操作该设备。设备启动时禁止任何人到设备的后方，其他不相关人员必须远离该设备。c.在做准备工作时和对设备进行维修前应切断电源。d.操作者不准穿着半袖上衣，要紧系袖口，工作时戴好防护手套。1.3.2工作前的准备工作a.班前要擦净外露滑动导轨尘土，在滑轨中注入润滑脂，空车试运转。b.操作前后一定检查模具之间有无异物，刃口有无损伤，清除异物时切不可直接把手伸危险区域。c.工作前一定要检查设备接地是否良好，接地不良绝对禁止开机，要确保脚踏板上无障碍物。d.操作前一定确保工作区域周围无障碍物，且机内无人。1.3.2工作过程中的安全注意事项a.禁止用手或其它任何方式接触正在运动的模具。b.禁止折弯叠合板料。c.折弯板料厚度禁止超过设备规定板厚。1.3.3工作结束后的注意事项a.检查润滑油的状态，及时添加或更换。b.关机前，为安全起见，需将活动梁降到模具上或垫块、木块、金属块的上面。c.按下红色停止按钮关闭主电机，再关闭电源。d.擦拭机床，清理现场，使机床与环境保持清洁状态。
1.4.0油压折床的工艺流程流程图：【熟悉加工图纸】【选择机床及模具】【调整机床】【批量加工、自检】【次件加工、自检】【首件加工、自检】【末件加工、自检】第二章折弯工艺守则2.1.0折弯前准备2.1.1根据生产任务，熟悉并检查图纸，看清折弯所需数据是否全面，确认当前是否具备折出图中尺寸的条件，了解零件折弯角度、折弯高度、折弯长度、所需上模与下模的类型，分析零件折弯方式、顺序；2.1.2折弯负责人按照图纸到冲切或剪板班组领取所需材料（如有毛刺，打磨毛刺），整齐有序地摆放在材料车上；2.1.3严格按照“安全操作规程”中工作前准备的要求进行安全操作；2.1.4根据板厚选择模具（参考下表），然后安装上、下模具；板厚(mm)折曲形式上模下模
标准型NO角度标准型NO槽幅尺法
薄板
1.0COINING(90°）1690°1236mmPARTIAL(>90°）1690°12412mmPARTIAL(90°>）845°126mm或10mm
1.2COINING(90°）1690°1236mmPARTIAL(>90°）1690°12514mmPARTIAL(90°>）845°1210mm或18mm
1.6COINING(90°）1690°1248mmBOTTOMING(90°)1690°12412mmPARTIAL(>90°）488°12620mmPARTIAL(90°>）845°1218mm
中板
2.0
COINING(90°）1690°12310mmBOTTOMING(90°)488°12716mmPARTIAL(>90°）488°12725mmPARTIAL(90°>）845°1218mm
2.3BOTTOMING(90°)488°12518mmPARTIAL(>90°）488°2532mm安装时应注意：1.上模与中间板的间隙约为3mm；2.下模座的平面夹板应朝后安装在下部台面上方；3.使用复数的下模时，各个下模座间距约为5mm；4.使用45°上模也可进行90°以上的局部折曲式；2.1.5进行模具的中心校正，在此状态时，如果脚踏杆固定，不可将电源“ON/OFF”切换开关切至”OFF”；2.1.6如果图纸对折曲零件所要求的角度不是非常严格，可采取AIRBENDING(悬空折曲式)方案，从而进行折曲角度的设定，此时Bottoming（密着折曲式）的压力值(可参考下表)；
80300
40110
130100150170
如果相反的话，应采取COINING(冲压折曲式)方案，从而进行压力的设定，此时压力值采用上表格压力值的5-6倍（确认模具的容许耐压力，在模具的容许耐压力下使用）；2.2.0折弯过程2.2.1严格按照“安全操作规程”中工作过程的要求进行安全操作；2.2.2在进行折弯前，用一小块板料进行试折，检查成形零件外形尺寸、直线度、折弯角度是否符合图纸要求，否则应重新调整定位尺寸，直至符合要求为止；2.2.3折弯过程中，应对零件随机检验，如发现不合格零件，应暂时停止折弯，分析查明原因并采取措施解决后，再继续折弯；2.2.4在折弯过程中，如果折曲的角度不一致，可根据中间板上的刻度调整中间板，1个刻度是0.02m（适用于AMADA数控折弯机）2.2.5.进行多次弯曲作业时，应在延迟时间上设定板材取出所需时间，然后使上模的尖端对准加工物的折弯线后，才可以进行折弯；2.2.6经常折曲相同的加工条件（使用的模具、材料板厚、材质、折曲长度、折曲角度皆相同）时，材料折曲完毕后，将“上限设定转盘”显示器的数字记录，以便可进行大略相同的加工条件；2.3.0完成后工作2.3.1将上部台面调至上限位置，下部台面调至下限位置；2.3.2关闭主电机，再关闭电源，取出电源“ON/OFF”锁，交给机床负责人；2.3.3将工具、检验合格后的零件放于适当地方并摆放整齐，应防止零件因码放不当引起变形；2.3.4拆下上、下模，放回橡胶棚架，用干抹布将折弯机擦拭一遍，对机床上、下台面进行润滑，清理现场；2.3.5成形零件应做好标记，写明产品零件名称、图号，以便下一道工序按图验收；
第三章质量检验
3.1.0首件加工、自检：3.1.1首件有可能是单个零件或单个部件亦或是单个产品；3.1.2批量生产前，必须进行首件试制，加工完毕后对照图纸，检查核实各尺寸是否在图上标注尺寸公差范围之内，并做好记录；3.1.3在部件或产品的首件试制中，为防止图纸本身存在错误，本工序各零部件自检合格后，必须转入焊接、装配等后工序进行加工，各工序都自检完毕，经技术主管核实无误后，方可进行后续加工；3.2.0次件加工、自检：为了核实加工设备精度的稳定性与一致性，批量产品必须进行第二件产品试制3.3.0批量加工、自检：3.3.1首件、次件加工、自检并经技术部门核实无误后，方可进行批量生产；3.3.2批量加工过程中，严格按照过程检验规程进行抽检，并做好标识及记录以备追溯；3.3.3加工时应遵循“在不影响后工序加工的情况下先进行加工，尽量减少参
机电一体化毕业设计
机电一体化毕业设计机电一体化指的是通过将机械和电气控制技术无缝集成，实现机械设备的自动化、智能化。
在工业生产中，机电一体化能够提高生产效率、质量和安全性，减少人力资源的浪费。
因此，机电一体化在现代制造业中的应用非常广泛。
在机电一体化的毕业设计中，我选择设计一个智能家居控制系统。
该系统基于机电一体化技术，能够智能控制家庭中的各种电器设备，提供个性化、舒适的居住环境。
首先，我将设计一个控制中心，通过集成电路和传感器来实现智能控制功能。
控制中心可以接收家居设备的状态信号，并根据设定的条件来自动控制。
例如，当温度过高时，控制中心会自动打开空调；当检测到有人离开房间时，控制中心可以自动关闭灯光等。
其次，我将设计各种智能感应装置。
这些装置可以通过无线通讯方式将感应信号传送给控制中心。
这样，无论是温度感应、光线感应还是声音感应，都可以通过这些装置来实现智能控制。
另外，我还将设计各种电器设备的电路控制板，用于实现对电器设备的远程控制。
通过这些控制板，用户可以在手机或电脑上进行远程操作。
例如，可以通过手机App来调节空调温度、打开电视、控制窗帘等。
最后，我将设计一个人机交互界面，以方便用户对整个系统进行控制和监控。
通过这个界面，用户可以设置各种智能控制功能，了解家庭各个设备的状态等。
同时，系统也会根据用户的使用习惯进行学习，以提供更为便捷的使用体验。
通过这个智能家居控制系统的设计，能够实现机电一体化在家庭生活中的应用。
不仅可以提高生活的舒适度和便利性，还可以节约能源，提高家庭安全性。
这个毕业设计不仅考验了我在机械和电气控制方面的综合能力，还对我在智能控制和人机交互方面的创新能力提出了更高的要求。
通过这个设计，我将有机会掌握更多的机电一体化技术，并为未来的职业发展奠定坚实的基础。
机电一体化毕业设计
机电一体化专业毕业实习及毕业设计资料晋中职业技术学院机电系教研室二0—二年四月晋中职业技术学院2013届机电一体化专业毕业实习计划毕业实习是高等职业学校专业教学计划的重要组成部分，是学生的一门必修课程。
为保证2010级机电一体化专业毕业生实习工作的顺利进行，结合本专业教学的具体情况，特制定本实习计划。
一、实习目的与任务通过学生的毕业实习工作，一方面，要使各位学生深刻理解专业知识、提高职业技能和技巧，初步实现社会心理角色的转变，使学生能够真正参与社会竞争, 实现实习和就业的有机结合；另一方面，通过实习指导工作，也要使我院教师真正深入了解就业岗位群体，对行业岗位进行细致认真的研究，并根据行业需求，及时地反馈信息，调整和强化我院的人才培养工作。
(-) 学生实习期间应当完成的工作任务：1、把所学的理论知识和专业技能与社会生产、生活实践紧密的结合起来，进一步提高理论知识与实践技能的融合，巩固专业思想。
2、系统全面地了解专业对口行业的特点和规律，增强学生的就业意识，锻炼和培养学生的就业素质。
3、初步实现职业心理角色的转变。
4、撰写毕业论文，提交毕业实习总结。
(-) 指导教师在实习期间应当完成的任务：1、了解学生的实习近况，掌握学生实习期间的表现，并积极进行思想教育和专业能力的培养和指导。
2、了解本专业对口行业岗位的基本情况，深入研究行业岗位应具备的基本素质和能力，及时反馈行业信息，参与学校人才培养方案的修订。
3、积极参与本专业对应行业的工作实践, 锻炼自身的专业业务能力，提高自身“双师"素质。
二、个人实习总结与毕业论文个人实习总结要由实习生如实填写，内容围绕专业理论提高、职业技能增强以及就业思想的形成三个方面。
毕业论文要求学生根据实习内容和相应的毕业设计题目要求，在实习期间收集资料，独立完成。
学生返校经指导老师审核后打印文本，一式三份，交所在系, 并准备答辩。
学生要按照《毕业设计论文标准格式（WORD文档）》的要求打印, 并进行装订。

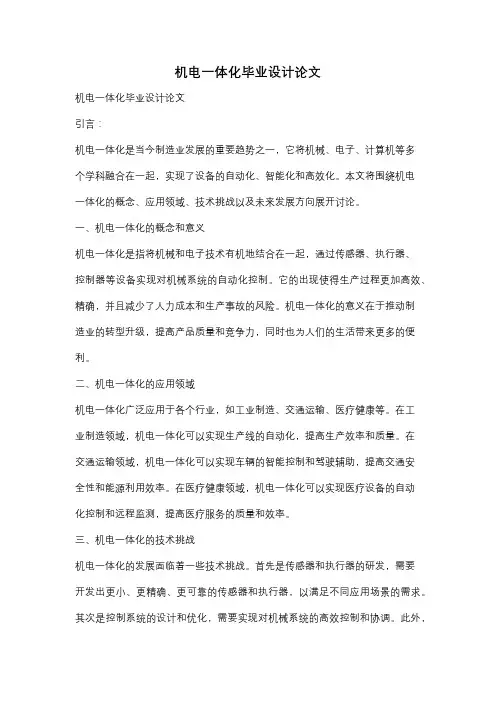

机电一体化毕业设计论文
机电一体化毕业设计论文机电一体化毕业设计论文引言：机电一体化是当今制造业发展的重要趋势之一，它将机械、电子、计算机等多个学科融合在一起，实现了设备的自动化、智能化和高效化。
本文将围绕机电一体化的概念、应用领域、技术挑战以及未来发展方向展开讨论。
一、机电一体化的概念和意义机电一体化是指将机械和电子技术有机地结合在一起，通过传感器、执行器、控制器等设备实现对机械系统的自动化控制。
它的出现使得生产过程更加高效、精确，并且减少了人力成本和生产事故的风险。
机电一体化的意义在于推动制造业的转型升级，提高产品质量和竞争力，同时也为人们的生活带来更多的便利。
二、机电一体化的应用领域机电一体化广泛应用于各个行业，如工业制造、交通运输、医疗健康等。
在工业制造领域，机电一体化可以实现生产线的自动化，提高生产效率和质量。
在交通运输领域，机电一体化可以实现车辆的智能控制和驾驶辅助，提高交通安全性和能源利用效率。
在医疗健康领域，机电一体化可以实现医疗设备的自动化控制和远程监测，提高医疗服务的质量和效率。
三、机电一体化的技术挑战机电一体化的发展面临着一些技术挑战。
首先是传感器和执行器的研发，需要开发出更小、更精确、更可靠的传感器和执行器，以满足不同应用场景的需求。
其次是控制系统的设计和优化，需要实现对机械系统的高效控制和协调。
此外，机电一体化还需要解决设备之间的通信和数据交互问题，以实现系统的整体协同和智能化。
四、机电一体化的未来发展方向未来，机电一体化将朝着更加智能化和自适应的方向发展。
首先是智能化，通过引入人工智能和机器学习等技术，实现对机械系统的自动学习和优化，提高系统的智能化水平。
其次是自适应，通过引入自适应控制和自适应传感器等技术，实现对环境变化的自动适应，提高系统的稳定性和可靠性。
此外，随着物联网和云计算等技术的发展，机电一体化还将与其他领域的技术相结合，实现更广泛的应用。
结论：机电一体化是未来制造业发展的重要方向，它将推动制造业的转型升级，提高产品质量和竞争力。
机电一体化技术专业毕业设计课题
07级机电一体化技术专业毕业设计课题课题一、中小型电气设备的安装指导老师：戴胜坤设计要求：1、安装资料及要求。
包括：平面图；用电负荷情况；供电电源情况；气象及水文资料等。
2、选址：位置、型号的选择。
3、土建施工。
4、设备安装。
课题二、小电流接地装置的设计指导老师：戴胜坤设计要求： 1、阅读小电流接地装置设计与安装相关文献约10篇；2、自选小电流接地装置设计与安装的课题。
3、利用ATP的仿真软件对小电流接地系统进行仿真；4、撰写毕业论文。
课题三、交通信号灯模拟控制系统设计指导老师：倪涛游佳用两种方法设计交通信号灯模拟控制系统，方案一：用单片机设计该系统；方案二：用PLC设计该系统；并对两种方案进行比较，最后确定主设计方案，并完成控制系统的设计。
具体要求：0.晶振采用12MHz1、正常情况下，A、B道（A、B道交叉组成十字路口，A是主道，B是支道）轮流放行，A道放行60s（其中5用于警告），B道放行30（其中5用于警告），将交通灯的延时时间以倒计时的形式在数码管上显示出来。
2、一道有车而另一道无车（用按键开关S1、S2模拟）时，使有车车道放行。
3、当发生交通意外时，中断产生（用按键开关S0模拟）时，A、B道均为红灯，进行交通事故处理。
当事故处理完毕，重新按上述方式工作。
课题四、64点温度监测与控制系统的设计指导老师：倪涛游佳设计内容：64点温度监测与控制系统针对室温环境下的温度监控，如大型机组的轴温，大型变压器油温，化学反应过程，环境测试等。
控制核心采用微处理器或单片机，监测６４点温度，温度范围０～１００℃，采用半导体温度传感器ＡＤ５９０，按矩阵方式切换输入信号。
输出8路开关控制信号和2路ＰＷＭ模拟信号（具备ＰＩＤ控制能力）。
同时要求利用微处理器或单片机的已有通讯接口或其它工业控制网络实现数据上传和控制。
设计要求：1.总体方案设计，需要提出至少两种切实可行的方案，并加以比较，选择一种最优方案；2.根据总体方案设计硬件电路，需要有理论依据，有分析计算过程，选择的主要元件要有原理和说明，所有元件必须有型号和参数；3.软件设计，使用汇编语言或C语言编成。
机电一体化毕业设计任务书模板范文
机电一体化毕业设计任务书模板范文任务书是毕业设计的重要文件，它包含了对毕业设计的任务要求、目标、内容、进度安排等方面的详细说明。
以下是一个机电一体化毕业设计任务书的模板范文，供你参考：任务书。
题目，基于机电一体化的XXX系统设计与实现。
一、任务的背景和意义。
随着科技的不断发展，机电一体化技术在工程领域中得到了广泛的应用。
本课题旨在通过对XXX系统的机电一体化设计与实现，探索其在实际工程中的应用价值，为相关领域的研究和应用提供参考。
二、任务的主要内容。
1. 对XXX系统进行全面的调研和分析，包括其结构、原理、性能参数等方面的研究；2. 基于调研结果，设计XXX系统的机电一体化方案，并进行仿真验证；3. 搭建XXX系统的机电一体化实验平台，进行系统集成与调试；4. 对实验结果进行分析与总结，评估机电一体化技术在XXX系统中的应用效果。
三、任务的进度安排。
1. 第1-2周，对XXX系统进行调研，撰写调研报告；2. 第3-6周，制定机电一体化设计方案，进行仿真验证；3. 第7-10周，搭建实验平台，进行系统集成与调试；4. 第11-14周，撰写毕业设计论文，准备答辩。
四、任务的预期目标。
1. 完成对XXX系统的全面调研与分析，为机电一体化设计提供理论基础；2. 提出符合XXX系统特点的机电一体化方案，并进行仿真验证；3. 搭建XXX系统的机电一体化实验平台，实现系统集成与调试；4. 撰写毕业设计论文，准备答辩，取得优异的成绩。
五、任务的工作条件和保障。
1. 实验室提供必要的实验设备和软硬件支持；2. 指导老师提供必要的指导和支持；3. 学校提供必要的经费支持。
六、任务的指导老师。
XXX 教授。
以上是一个机电一体化毕业设计任务书的模板范文，希望对你有所帮助。
在实际撰写任务书时，还需根据具体情况进行适当调整和完善。
祝你顺利完成毕业设计！。
机电一体化大专毕业设计论文
机电一体化大专毕业设计论文一、综述随着现代科技和工业领域的迅速发展，机电一体化作为融合了机械技术、电子技术以及信息技术的跨学科综合性技术，正日益成为推动工业进步的重要驱动力。
本文的毕业设计论文旨在深入探讨机电一体化的相关理论和实践应用，综述当前领域的研究现状和发展趋势。
在文献调研的基础上，我们发现机电一体化技术在制造业中的应用尤为广泛，涵盖了数控机械、工业机器人、自动化生产线等多个方面。
这些技术通过引入先进的传感器技术、控制理论以及智能化算法，使得传统机械产品具备了感知、思考、决策和执行的能力，显著提高了生产效率和产品质量。
国内外众多学者和企业对机电一体化技术进行了深入的研究和广泛的应用。
国外在机电一体化技术的研究上起步较早，理论和实践成果相对丰富。
国内虽然起步较晚，但在政策支持和市场需求推动下，机电一体化技术也取得了长足的发展。
尤其在大中专院校中，机电一体化专业的设置和培养方案不断优化，为行业输送了大量高素质的技术人才。
本论文的综述部分还将对机电一体化的核心理论、关键技术以及应用领域进行详尽阐述，并通过分析当前领域存在的问题和挑战，指出未来的发展趋势和研究方向。
本论文还将结合作者个人的实践经验和案例分析，力求为读者提供一个全面、深入的机电一体化技术概述。
1. 背景介绍：介绍机电一体化技术的背景、发展现状和趋势，阐述本设计论文的研究目的和意义。
随着科技的飞速发展，机电一体化技术已成为现代工业的核心组成部分，它不仅涉及机械、电子、计算机等多个领域，更是工业生产自动化、智能化发展的重要驱动力。
在当今社会，机电一体化技术已经深入到众多行业的生产过程中，其技术水平直接关系到企业的生产效率与竞争力。
机电一体化技术起源于工业革命时期，那时的主要目标是实现设备的自动化运行。
随着微电子技术的迅速崛起以及计算机技术的广泛应用，机电一体化逐渐演变为一个跨学科的综合性技术。
这一技术的发展涉及多个领域的融合与创新，如机械设计与制造、电子控制、计算机控制等。
机电一体化专业毕业设计论文正稿
机电一体化发展前景东北大学刘显珠目录摘要 (1)关键词 (1)正文 (1)一、机电一体化概要 (1)1、机电一体化技术发展 (1)(1) 数字化 (1)(2) 智能化 (1)(3) 模块化 (1)(4) 网络化 (2)(5) 人性化 (2)(6) 微型化 (2)(7) 集成化 (2)(8) 带源化 (2)(9) 绿色化 (2)2、机电一体化产品 (2)二、机电一体化的现状和发展趋势 (2)三、机电一体化的未来发展 (4)四、我国发展“机电一体化”面临的形势和任务 (5)1、我国“机电一体化”工作面临的形势 (5)2、我国“机电一体化”工作的任务 (6)五、发展机电一体化的对策 (6)1、加强统筹安排，协调发展计划 (6)2、强化行业管理，发挥“协会”作用 (6)3、优化发展环境、增大支持力度 (6)4、突出发展重点，兼顾“两个层次” (6)结束语 (7)参考文献 (8)摘要在机械工程领域，由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化，使机械工业的技术结构、产品机构、功能与构成、生产方式及管理体系发生了巨大变化，使工业生产由“机械电气化”迈入了“机电一体化”为特征的发展阶。
关键词：机电一体化发展系统前言一、机电一体化概要机电一体化是指在机构得主功能、动力功能、信息处理功能和控制功能上引进电子技术，将机械装置与电子化设计及软件结合起来所构成的系统的总称。
机电一体化发展至今也已成为一门有着自身体系的新型学科，随着科学技术的不但发展，还将被赋予新的内容。
但其基本特征可概括为：机电一体化是从系统的观点出发，综合运用机械技术、微电子技术、自动控制技术、计算机技术、信息技术、传感测控技术、电力电子技术、接口技术、信息变换技术以及软件编程技术等群体技术，根据系统功能目标和优化组织目标，合理配置与布局各功能单元，在多功能、高质量、高可靠性、低能耗的意义上实现特定功能价值，并使整个系统最优化的系统工程技术。
机电一体化毕业设计题目
机电一体化毕业设计题目1. 研究背景机电一体化是指将机械、电气和电子等复杂系统的设计、制造和控制相互整合，实现协同工作的一种技术和方法。
随着社会科技的不断发展，机电一体化技术在各个领域得到了广泛应用，如机器人、自动化生产线、智能驾驶等。
机电一体化技术的不断进步和创新，对现代工业的发展起到了至关重要的作用。
2. 毕业设计目标本毕设旨在研究机电一体化技术在特定领域的应用，深入探索机械、电气和电子等领域的交叉融合，培养学生的综合设计能力和工程实践能力。
具体目标包括：•研究特定领域的机电一体化系统的设计原理和方法。
•设计和实现一个具有较高智能化水平的机电一体化系统。
•分析和评估设计方案的性能和可行性。
•验证设计方案的有效性，并提出改进的建议。
3. 毕业设计内容本毕设的具体内容包括以下几个方面：3.1 需求分析针对特定领域的需求，进行系统的需求分析和功能规划。
理解用户需求、技术要求和限制条件，为后续设计提供指导。
3.2 系统设计根据需求分析的结果，进行机械、电气和电子等领域的系统设计。
包括具体的硬件设计、电路设计和软件设计，确保各部分相互协调、完善的工作。
3.3 系统集成将各个组成部分进行整合、测试和集成，确保系统整体的功能和性能。
解决各种接口问题，保证各部分能够正常、协调地工作。
3.4 性能评估对设计系统进行性能评估和测试，通过实验和数据分析，评估系统的可靠性、灵敏度和稳定性。
并根据评估结果提出改进的建议。
3.5 毕设报告撰写根据设计过程和结果撰写毕设报告。
包括引言、背景、目标、方法、实验结果、分析和讨论等部分，以及参考文献和附录。
4. 毕业设计计划本毕业设计计划的时间安排如下：阶段时间需求分析第1-2周系统设计第3-6周系统集成第7-9周性能评估第10-11周报告撰写第12-14周答辩准备第15周毕业答辩第16周5. 预期成果通过本毕设的研究和实践，在特定领域设计和实现一个具有较高智能化水平的机电一体化系统，并对其性能进行评估。
1机电一体化专业 毕业设计3作
MCU模型车的结构组成及工作原理MCU模型车基本上由以下几部分组成：传感器基板，传感器子基板，H8/3048F-ONE 型号的CPU主板，马达驱动基板等。
其整体结构如图1所示。
图1传感器基板位于模型车的最前方，用于检测赛道信息。
而传感器子基板则被固定在模型车车身上，对传感器输出的信号进行初步的预处理。
安装在中心位置的CPU主板是整个模型车的核心部件，可以对模型车的各控制电路发出控制指令。
位于车身最后的马达驱动基板是模型车驱动电路的集合体，在CPU的控制下它可以完成对左右马达和伺服舵机的驱动。
2.1 传感器基板如图2所示，传感器基板主要由8个一字等距排开的传感器组成。
每个传感器都可以识别赛道上的黑白颜色，通过发光二极管显示传感器检测到的状态，并能将其转化为数字信号“0”或“1”输出。
传感器基板作为整个模型车控制系统的起始端，就好比人的眼睛，能读取赛道路面信息，为模型车要产生的相应动作提供必要依据，其作用不可忽视。
同时，其识别精度及响应时间都将对整个控制过程造成较大的影响。
图2传感器主要由两部分组成，利用“白色反射光线，黑色吸收光线”的原理，一部分发射光线，另一部分接收光线。
发射光线部分为发光二极管，其发射到赛道上的光线为红外线，并不能被肉眼察觉。
接受光线部分为光传感器S7136，它能判断出是否有光线被反射到其接受面上，并能将其转化为数字信号“0”或“1”输出。
传感器的工作原理为：如果赛道上光线集中的地方是白色（光线由传感器的发光部分射出），光线将会被反射，并且被传感器的光线接收部分接收。
这样，传感器输出数字信号“0”，赛道上的该处被认为是“白色”，同时，具有指示作用的发光二极管工作。
同理，如果赛道上光线集中的地方是黑色，光线将会被吸收，不能被光线接收部分接收，传感器输出数字信号“1”，该处将会被认为是“黑色”，具有指示作用的发光二极管不工作。
传感器基板上的蓝色方形旋钮为可调电阻，可以调节传感器的灵敏度。
机电一体化专业毕业设计指导
机电一体化专业毕业设计指导一、毕业设计的目的毕业设计是高等教育中培养学生综合运用所学理论知识和技能、解决实际问题能力的重要环节之一，是衡量毕业生是否达到相应学力层次的重要依据。
毕业设计将总结专业基础和专业技术的学习成果，锻炼和开发学生的综合运用能力。
二、毕业设计选题范围机电一体化专业毕业设计选题范围包括三个类型：设计类、软件类和论文类。
具体范围包括：1．机械传动结构设计及其控制技术 2．液压传动系统及其控制系统设计3．机器人系统 4．气压传动系统及其控制系统设计5．工控网络系统设计、分析或研究 6．产品自动测量系统7．图像处理技术与应用 8．智能算法研究与应用9．温度控制系统设计或分析研究 10．工业控制程序设计及控制策略研究11.计算机仿真技术与应用 12．智能仪器仪表设计13.机械机构运动学、动力学毕业设计地点可以在学校内、科学研究单位、公司、企业等，只要有研究、开发环境即可。
