多功能监护仪技术参数
多功能监护仪的使用实验报告
多功能监护仪的使用实验报告监护仪一般都是由包含各种传感器的物理模块和内置计算机系统构成。
各种生理信号由传感器转换成电信号，经前置放大处理后送入计算机进行结果显示、存储和管理。
多参数监护仪可以同时监护心电、呼吸、体温、血压、血氧等参数。
用户可按照自己的要求选购不同的插件模块来组成一个适合自己特殊要求的监护仪。
多参数监护仪呼吸监护多参数病人监护仪中的呼吸测量大多是采用胸阻抗法，人体在呼吸过程中的胸廓运动会造成人体体电阻的变化，变化量为0.1Ω～3Ω，称为呼吸阻抗。
监护仪一般是通过ECG导联的两个电极，用10～100kHz的载频正弦恒流向人体注入0.5～5mA的安全电流，从而在相同的电极上拾取呼吸阻抗变化的信号。
这种呼吸阻抗的变化图就描述了呼吸的动态波形，并可提取出呼吸率参数。
胸廓的运动，身体的非呼吸运动都会造成体电阻的变化，当这种变化频率与呼吸通道的放大器的频带相同时，监护仪也就很难判断出哪是正常的呼吸信号，哪是运动干扰信号。
因此，当病人出现严重而又持续的身体运动时，呼吸率的测量可能会不准。
有创血压(IBP)监护在一些重症手术时，对血压实时变化的监测具有很重要的临床价值，这时就需要采用有创血压监测技术来实现。
其原理是：先将导管通过穿刺，植入被测部位的血管内，导管的体外端口直接与压力传感器连接，在导管内注入生理盐水。
由于流体具有压力传递作用，血管内压力将通过导管内的液体被传递到外部的压力传感器上。
从而可获得血管内压力变化的动态波形，通过特定的计算方法，可获得收缩压、舒张压和平均压。
在进行有创血压测量时要注意：监测开始时，首先要对仪器进行校零处理;监测过程中，要随时保持压力传感器部份与心脏在同一水平上;为防止导管被血凝堵塞，要不断注入肝素盐水冲洗导管，由于运动可能会使导管移动位置或退出。
因此要牢牢固定导管，并注意检查，必要时进行调整。
体温监护监护仪中的体温测量一般都采用负温度系数的热敏电阻作为温度传感器。
多功能监护仪的使用最新ppt课件
ppt课件
33
2．ECG无波形
? 故障现象：接上导联线而无心电波形， 显示屏上显示“电极脱落”或“无信 号接收”。
? 检查方法：
①.首先检查导联模式，如果是五导 模式但是只用了三导的接法，肯定无 波形。
②.其次，在确认心电极片贴放位置， 心电极片质量无问题的前提下，将此 心 电电缆线与其它机器上的互换， 以确认是否心电电缆故障，是否电缆 老化、插针断。
2．心电导联线带有5个电极头的另一端与被测人体进行连接，正确连接的步骤： a、将心电导联线的电极头与5个电极片上电极扣扣好。 b、将人体的5个具体位置用75%的酒精或生理盐水纱布进行测量部位表面清洁，目 的清除人体皮肤上的角质层和汗渍，防止电极片接触不良。 C、乙醇挥发干净或干纱布擦拭后，将5个电极片贴到清洁后的具体位置上使其接触 可靠，不致脱落。 d．将导联线上的衣襟夹夹在病床固定好。并叮嘱病人和医护人员不要扯拉电极线 和导联线。 3、有地线者请务必连接好地线，这将对波形的正常显示起到非常重要的作用。 注意：应先将电极片连接好后方可贴于病人胸前。
35
3．心电基线漂移
? 故障现象：心电扫描基线不能稳定在显示屏上，时而 漂出显示区域。
? 检查方法：
?
（1）仪器使用环境是否潮湿，仪器内部是否受潮；
?
（2）检查电极片质量如何以及人体接触电极片的
部位是否清洗干净。
? 排除方法：
?
（1）将仪器连续开机24小时，自身排潮。
?
（2）更换良好的电极片，清洗人体接触电极片的
的伪差和干扰。
②（诊断）：一个未经过滤波的ECG，显示最 真实的ECG波。
③（监护）：用于正常监护状态中，可滤除掉 可能导致误报警的伪差。
benevision n12技术参数
benevision n12技术参数
BeneVision N12是一款多功能病人监护仪，具有以下技术参数：
1.多参数监测：可以同时监测病人的多个生理参数，包括心电图、呼吸、血氧饱和度、
血压、体温等。
这些参数可以实时显示在设备的屏幕上，方便医护人员进行监测和分析。
2.报警功能：具有智能报警系统，可以根据设定的阈值对病人的生理参数进行监测，
并在出现异常情况时发出警报。
这有助于医护人员及时发现和处理病人的突发状况，提高治疗效果。
3.数据记录和回放：能够记录病人的生理参数数据，并支持数据的回放功能。
医护人
员可以通过回放功能查看病人过去一段时间的生理参数变化情况，有助于分析病情和制定治疗方案。
4.网络连接和远程监护：支持网络连接，可以与医院的中央监护系统进行数据传输和
共享。
这使得医护人员可以通过远程监护的方式实时查看病人的生理参数，提供及时的医疗指导和支持。
5.便携性：采用轻便的设计，重量轻、体积小，方便携带和移动。
这使得医护人员可
以随时随地对病人进行监护，提高工作效率和病人的舒适度。
6.呼吸机联动：可以与呼吸机进行联动，实时监测病人的呼吸情况。
当病人出现呼吸
异常时，监护仪会发出警报，提醒医生及时处理。
7.心电监测：可以进行心电监测，通过导联贴片将心电信号传输到监护仪上进行分析。
这有助于医生了解病人的心脏功能，并及时发现心律失常等异常情况。
8.数据记录和分析：可以记录病人的生理参数数据，并生成相应的趋势图和报告。
这
些数据可以用于医生的诊断和治疗决策，同时也可以作为病人的病历资料进行保存。

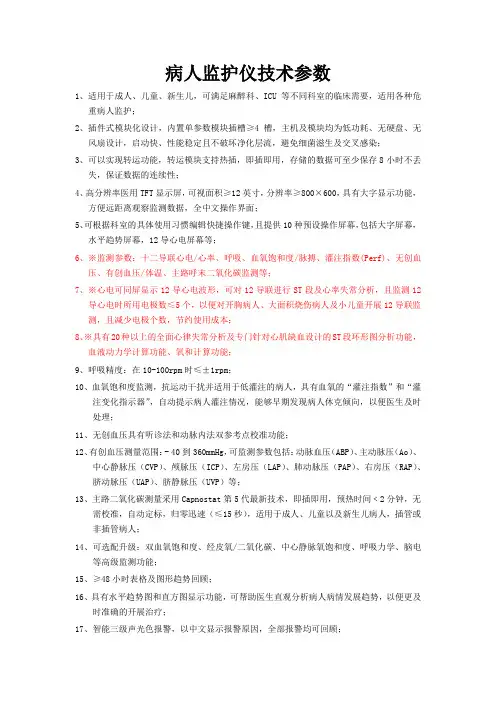

病人监护仪技术参数
病人监护仪技术参数1、适用于成人、儿童、新生儿，可满足麻醉科、ICU等不同科室的临床需要，适用各种危重病人监护；2、插件式模块化设计，内置单参数模块插槽≥4槽，主机及模块均为低功耗、无硬盘、无风扇设计，启动快、性能稳定且不破坏净化层流，避免细菌滋生及交叉感染；3、可以实现转运功能，转运模块支持热插，即插即用，存储的数据可至少保存8小时不丢失，保证数据的连续性；4、高分辨率医用TFT显示屏，可视面积≥12英寸，分辨率≥800×600，具有大字显示功能，方便远距离观察监测数据，全中文操作界面；5、可根据科室的具体使用习惯编辑快捷操作键，且提供10种预设操作屏幕，包括大字屏幕，水平趋势屏幕，12导心电屏幕等；6、※监测参数：十二导联心电/心率、呼吸、血氧饱和度/脉搏、灌注指数(Perf)、无创血压、有创血压/体温、主路呼末二氧化碳监测等；7、※心电可同屏显示12导心电波形，可对12导联进行ST段及心率失常分析，且监测12导心电时所用电极数≤5个，以便对开胸病人、大面积烧伤病人及小儿童开展12导联监测，且减少电极个数，节约使用成本；8、※具有20种以上的全面心律失常分析及专门针对心肌缺血设计的ST段环形图分析功能，血液动力学计算功能、氧和计算功能；9、呼吸精度：在10-100rpm时≤±1rpm；10、血氧饱和度监测，抗运动干扰并适用于低灌注的病人，具有血氧的“灌注指数”和“灌注变化指示器”，自动提示病人灌注情况，能够早期发现病人休克倾向，以便医生及时处理；11、无创血压具有听诊法和动脉内法双参考点校准功能；12、有创血压测量范围：- 40到360mmHg，可监测参数包括：动脉血压（ABP）、主动脉压（Ao）、中心静脉压（CVP）、颅脉压（ICP）、左房压（LAP）、肺动脉压（PAP）、右房压（RAP）、脐动脉压（UAP）、脐静脉压（UVP）等；13、主路二氧化碳测量采用Capnostat第5代最新技术，即插即用，预热时间﹤2分钟，无需校准，自动定标，归零迅速（≤15秒），适用于成人、儿童以及新生儿病人，插管或非插管病人；14、可选配升级：双血氧饱和度、经皮氧/二氧化碳、中心静脉氧饱和度、呼吸力学、脑电等高级监测功能；15、≥48小时表格及图形趋势回顾；16、具有水平趋势图和直方图显示功能，可帮助医生直观分析病人病情发展趋势，以便更及时准确的开展治疗；17、智能三级声光色报警，以中文显示报警原因，全部报警均可回顾；配置要求：1、病人监护仪主机，5台；2、多功能测量转运模块，5台；3、心电监测功能及附件，5套；4、无创血压监测功能及附件，5套；5、血氧饱和度监测功能及附件，5套；6、有创血压监测功能及附件，3套；7、有创血压压力模块及附件，2套；8、主路呼末二氧化碳监测功能及附件，2套；9、说明书、电源线等附件，5套；10、上墙支架，4套；。
高档多功能监护仪
高档多功能监护仪1. 主机功能：*1.1 数量4台，原装进口、模块化、插件式监护仪，高端分体式设计。
*1.2 Linux中文操作系统。
1.3 适用范围：成人、儿童、新生儿。
1.4 专业重症监护领域、手术领域、术后恢复领域、急诊领域、新生儿重症监护领域软件。
*1.5 19寸彩色TFT医用级触摸液晶显示器。
1.6 显示器分辨率：1024 × 768像素。
*1.7 一键操作模式：触屏、旋钮及背光快捷键。
*1.8 采用金属外壳、无风扇及低功耗设计。
*1.9 外置模块插槽箱，支持5种不同模块同时使用，所有模块均支持热插拔操作。
1.10标准配置网络接口，可支持≥ 3种网络协议。
1.11 采用组合参数模块与单参数模块复合设计，开机状态下可灵活组合装卸，运作互不干扰。
*1.12同屏显示波形通道数8道以上。
1.13可自定义各参数波形颜色及数字位置，窗口大小可自动调节。
*1.14 递进式报警管理系统。
1.15 四级文字和三级声、光报警，多种报警限设置方式，提供10分钟报警趋势显示，报警可自动触发记录。
1.16 内置实时操作功能提示菜单。
*1.17 具有高清分屏显示功能，可同时支持2个镜像显示屏和3个独立显示屏，独立显示屏可分别显示不同的患者临床信息，且分屏并具有文字、光报警提示。
1.18 在显示实时波形和数据的同时，可同屏显示1 ~ 120分钟图形趋势，分辨率高达2秒。
1.19 在显示实时波形和数据的同时，可同屏显示长达72小时数字趋势，分辨率高达2秒。
*1.20 具有屏幕快照功能，可最多存储400张长达15秒波形数据。
义显示页面。
*1.21 具有药物计算、血流动力学计算、麻醉药物成分计算功能。
2. 监测功能：2.1 监测参数：2.1.1 标配参数：ECG心电、HR心率、PR脉率、SpO2脉搏血氧饱和度、NIBP无创血压、RESP阻抗呼吸、TEMP双部位体温、IBP双部位有创压力。
2.2 心电监测：2.2.1 心电导联：3 / 5 / 6 / 10导联心电监测*2.2.2 支持同屏显示同步12导联心电图，并可自动生成12导心电报告。
多功能监护仪技术参数表
3.6心率测量范围：成人：15bpm～300bpm，小儿/新生儿：15bpm～350bpm
3.7提供>=25种心律失常分析，同屏12导ST段波形片段实时显示，QT/QTc实时连续监测和起搏器分析功能
4.NIBP监护
4.1测量、自动间隔测量、连续测量和序列测量
5.IBP监护
5.1适用于成人，小儿和新生儿
5.2支持≥8通道IBP有创压同时监测
5.3支持颅内压ICP，PPV和PAWP参数监测
6.C.O.监护
6.1支持C.O.模块检测功能，即插即用
7.数据存储
7.1监护仪支持掉电存储功能
7.2监护仪支持全息波形存储与回顾≥23小时
1.8监护仪设计使用年限≥7年
1.9监护仪通过国家III类和FDA认证
1.10监护仪入选优秀国产医疗设备目录
2.监护仪屏幕及显示
2.1采用彩色液晶显示屏，屏幕≥18.5英寸彩色液晶电容触摸屏
2.2屏幕具有自动感应环境光线调整屏幕亮度功能
2.3屏幕分辨率≥1680×1050，波形显示通道数≥12道
3.监测功能
1.2提供主机固定安装支架，保证设备临床应用的固定和安全
1.3主机采用无风扇设计，安静、不扬尘
1.4主机支持内置可充电锂电池，供电时间≥1小时
1.5监护仪具有药物计算、血液动力学计算、氧合计算、通气计算、肾功能计算及结果回顾存储功能
1.6提供HL7标准化通信协议，满足科室信息化联通
1.7提供夜间模式，隐私模式，演示模式，待机模式和体外循环模式
7.3监护仪支持报警事件存储与回顾≥750个
7.4监护仪支持≥120小时趋势数据的存储与回顾
多功能监护仪技术参数
可使用箭头方式显示监测参数变化趋势
5.2
可使用柱状图方式显示监测参数偏移程度
5.3
可使用柱状图查看监护参数按时间分布情况
5.4
可使用环状图显示ST段抬高和压低趋势
需求数量：1台
4.1.5
12导联ST数值可以图形形式标记，实时更新，并可显示趋势
4.1.6
QT及QTc分析，实时显示数值
4.1.7
除颤后波形恢复时间小于2秒钟
4.2
呼吸：阻抗法
4.3
无创血压
4.3.1
双参考点校正：血管内测量法和水银柱测量法
4.4
脉搏血氧饱和度
4.4.1
指套式传感器
4.4.2
灌注指数显示，指示外周小动脉充盈状态
4.7.3
测量范围：0至150 mmHg
4.7.4
潮气末二氧化碳模块通用于全部监护仪
4.8
呼吸力学
4.8.1
测量气道压力、流量、容量
4.8.2
显示实时气道压力波形
4.8.3
显示压力-流量环，压力-容量环，流量-容量环
4.8.4
呼吸力学模块通用于全部监护仪
4.9
连续心输出量测量
4.9.1
微创，适用于成人及儿童患者
4.9.2
胸腔内血容量(ITBV)、血管外肺水(EVLW)
4.9.3
肺毛细血管通透性指数(PVPI)
4.9.4
提供每搏心输出量变异性指数(SVV)
4.9.5
连续心输出量模块通用于全部监护仪
4.9.6
可提供左室收缩力指数(dPmax)，心功能指数(CFI)，总体舒张末期容积(GEDV/GEDVI)與总体射血分数(GEF)，早期心衰竭分析重要指數
多参数生命体征检测仪性能和技术规格
视屏有倾角：便于站姿观察
2.1.12.2
圆弧便携提手：省力舒适
2.1.13
性能：15秒内获得所有检测参数，快速、准确
2.1.14
操作：导航键操作，快速简便
2.1.15
保修：主机保修壹年，消耗品3个月
2.2
配置及功能要求：
2.2.1
生命体征检测仪：2台
2.2.2
配置要求：主机（功能要求见2.2.3）及血压袖带2条，血压延长管2条，体温探头或耳温计2支，血氧饱和度缆线和指夹式传感器2套，电源线2条，充电电池2块，移动支架2个
测量范围：40%~100%
精确度：70~100% ± 2 digits
2.1.5
体温：15秒获得体温测量读数，
2.1.5.1
测量范围：26.7° C~43.3° C
精确度：± 0.2° C获Biblioteka 体温测量读数时间：口温：4~ 6秒
腋温：10~ 15秒
耳温：3 ~ 4秒
2.1.6
脉率：可从血氧或血压测量中获得，血氧优先
多参数生命体征检测仪性能和技术规格
序号
招标规格
投标规格
一、
适用范围：用于对病人基本生命体征的检测、存储、数据传输和管理
二、
技术要求（技术参数和功能）及配置：
2.1
技术要求：
*2.1.1
显示屏：≥5.5英寸，高清大液晶显示屏，同屏显示无创血压（收缩压、舒张压，平均动脉压），体温，血氧饱和度，脉率，
2.1.2
2.1.6.1
范围：25~240 bpm
精确度：±3~±5bpm
2.1.7
存储：可存储50组测量数据
2.1.8
信息提示报错：方便快速识别
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胸腔内血容量(ITBV)、血管外肺水(EVLW)
4.9.3
肺毛细血管通透性指数(PVPI)
4.9.4
提供每搏心输出量变异性指数(SVV)
4.9.5
连续心输出量模块通用于全部监护仪
4.9.6
可提供左室收缩力指数(dPmax)，心功能指数(CFI)，总体舒张末期容积(GEDV/GEDVI)與总体射血分数(GEF)，早期心衰竭分析重要指數
2.2
基本参数测量模块：可显示波形和数值，用于病人转运
2.3
4槽插件框，兼容单/多参数插件模块
2.4
通用即插即用型记录仪模块，通用于全部监护仪
3
用户界面
3.1
内置ICU，新生儿，麻醉，心脏专科显示界面≧8种
3.2
波形冻结功能，可分别冻结单个波形，不影响其他实时波形的显示和全部参数的报警
3.3
（联网情况下）可在任意床边机上显示至少2个其他床位的隔床跨视窗口，包括实时波形＆数值
4.10
静脉血氧饱和度
4.10.1
提供连续SVO2/SCVO2测量，对中心静脉氧饱和度和混合静脉氧饱和度进行持续有创测量
4.10.2
可监测混合静脉血氧饱和度监护(SvO2)
4.10.3
可监测中心静脉血氧饱和度监护(ScvO2)
4.10.4
可计算氧提取量并屏幕显示(Sp-VO₂)，监护SpO2和SvO2差值
多功能监护仪技术参数
序号
参数
1
硬件结构
1.1
原装进口监护仪
1.2
主机显示器一体化设计
1.3
无风扇等散热装置
1.4
医用专业显示器：19’’彩色觸屏WSXGA+ TFT显示器,分辨率1680 x 1050
1.5
支持6通道波形显示
1.6
整合式电源，无需电源适配器
1.7
三色报警显示灯独立于显示屏幕之外，适合于远距离观察
1.8
支持监护和医院信息双网络接口及联网功能
1.9
标配DVI接口
1.10
标配USB 2.0接口
1.11
选配Short Range Radio Interface无线网络适配器
1.12
选配802.11 a/b/g接口
2
模块化设计
2.1
基本参数测量模块：通用于所有监护仪，可储存8小时监护数据（监护数据、报警设置、病人信息等），并且断电情况下存储的数据可至少保存6小时不丢失，实现数据转运
4.1.5
12导联ST数值可以图形形式标记，实时更新，并可显示趋势
4.1.6
QT及QTc分析，实时显示数值
4.1.7
除颤后波形恢复时间小于2秒钟
4.2
呼吸：阻抗法
4.3
无创血压
4.3.1
双参考点校正：血管内测量法和水银柱测量法
4.4
脉搏血氧饱和度
4.4.1
指套式传感器
4.4.2
灌注指数显示，指示外周小动脉充盈状态
5.1
可使用箭头方式显示监测参数变化趋势
5.2
可使用柱状图方式显示监测参数偏移程度
5.3
可使用柱状图查看监护参数按时间分布情况
5.4
可使用环状图显示ST段抬高和压低趋势
需求数量：1台
4.7.3
测量范围：0至150 mmHg
4.7.4
潮气末二氧化碳模块通用于全部监护仪
4.8
呼吸力学
4.8.1
测量气道压力、流量、容量
4.8.2
显示实时气道压力波形
4.8.3
显示压力-流量环，压力-容量环，流量-容量环
4.8.4
呼吸力学模块通用于全部监护仪
4.9
连续心输出量测量
4.9.1
微创，适用于成人及儿童患者
3.4
动态波形大小调整，除了固定大小的波形，屏幕现在包含“动态波形”区域，在此区域中，波形将自动根据可用空间调整其大小
4
测量性能及软件
4.1
心电
4.1.1
标配12导联心电监护
4.1.2
可支持诊断级心电监护带宽0.05-150Hz
4.1.3
标配≧20种心律失常分析，含房颤分析
4.1.4
12导联实时ECG和12导联ST值同屏显示，实时更新
4.4.3
可计算并屏幕显示双SpO2差值
4.5
有创压力
4.5.1
测压范围：-40至360mmHg
4.5.2
可提供每搏压力变异(PPV)实时显示
4.6
体温
4.6.1
支持一次性和可重复使用体温探头
4.7
潮气末二氧化碳
4.7.1
可支持主路法和旁路法监测潮气末二氧化碳
4.7.2
旁流法采样速率≤50ml/分钟
4.11
脑电图(EEG)：
4.11.1
提供2通道的实时EEG波形、CSA（压缩的频谱阵列）形式的EEG趋势信息
4.12
双频指数(BIS)：
4.12.1
采用BISx技术
4.13
麻醉气体
4.13.1
可计算MAC和MACawk
4.14
监护仪可储存48小时趋势，并可以表格和图形形式进行回顾
5
临床决策支持和第三方软件功能
