导线选择的原则
工业用电导线选型原则
工业用电导线选型原则

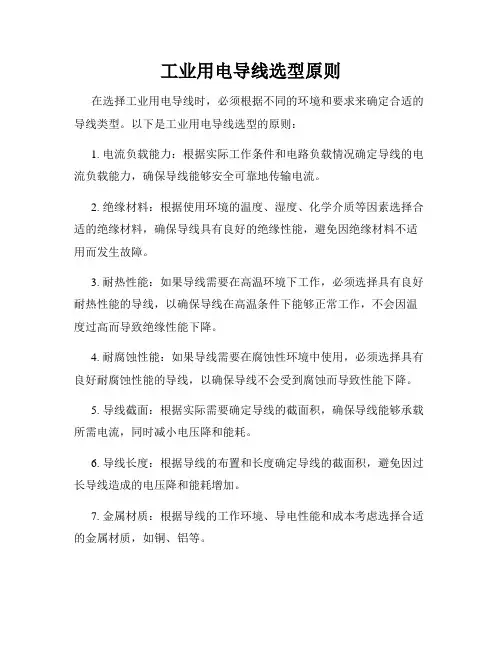

在选择工业用电导线时，必须根据不同的环境和要求来确定合适的导线类型。
以下是工业用电导线选型的原则：
1. 电流负载能力：根据实际工作条件和电路负载情况确定导线的电流负载能力，确保导线能够安全可靠地传输电流。
2. 绝缘材料：根据使用环境的温度、湿度、化学介质等因素选择合适的绝缘材料，确保导线具有良好的绝缘性能，避免因绝缘材料不适用而发生故障。
3. 耐热性能：如果导线需要在高温环境下工作，必须选择具有良好耐热性能的导线，以确保导线在高温条件下能够正常工作，不会因温度过高而导致绝缘性能下降。
4. 耐腐蚀性能：如果导线需要在腐蚀性环境中使用，必须选择具有良好耐腐蚀性能的导线，以确保导线不会受到腐蚀而导致性能下降。
5. 导线截面：根据实际需要确定导线的截面积，确保导线能够承载所需电流，同时减小电压降和能耗。
6. 导线长度：根据导线的布置和长度确定导线的截面积，避免因过长导线造成的电压降和能耗增加。
7. 金属材质：根据导线的工作环境、导电性能和成本考虑选择合适的金属材质，如铜、铝等。
8. 其他特殊要求：根据实际需求考虑导线的抗拉性能、挠曲性能、抗火性能等其他特殊要求。
综上所述，工业用电导线选型需要根据具体情况综合考虑，选择合适的导线类型，以保证电气设备的安全运行和可靠性。
25.高压架空输电线路中导线的选型
架空输电线路中导线的选型1、导线的选型原则送电线路的导线和地线长期在旷野、山区或湖海边缘运行，需要经常耐受风、冰等外荷载的作用，气温的剧烈变化以及化学气体等的侵袭，同时受国家资源和线路造价等因素的限制。
因此，在设计中特别是大跨越地段，对电线的材质、结构等必须慎重选取。
选定电线的材质、结构一般应考虑以下原则：⑴导线材料应具有较高的导电率。
但考虑国家资源情况，一般不应采用铜线。
⑵导线和地线应具有较高的机械强度和耐振性能。
⑶导线和地线应具有一定的耐化学腐蚀，抗氧化能力。
⑷选择电线材质和结构时，除满足传输容量外还应保证线路的造价经济和技术合理。
2、导线截面的选择架空送电线路导线截面一般按经济电流密度来选择，并应根据事故情况下的发热条件、电压损耗、机械强度和电晕进行校验。
必要时，通过技术经济比较确定；但对110KV及以下线路，电晕往往不成为选择导线截面的决定因素。
大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。
1）按经济电流密度选择导线截面按经济电流密度选择导线截面所用的输送容量，应考虑线路投入运行后5～10年电力系统的发展规划，在计算中必须采用正常进行方式下经常重复出现的最大负荷。
但在系统还不明确的情况下，应注意勿使导线截面选的过小。
导线截面的计算公式为式中S——导线截面mm2P ——输送容量kwU e ——线路额度电压kvJ ——经济电流密度A/ mm 2cos φ—功率因素经济电流密度可以在《导体和电器选择设计技术规定DLT 5222-2005》选择经济电流密度中查取。
2）按电晕条件校验导线截面随着我国运行电压不断升高，导线、绝缘子及金具发生电晕和放电概率增加， 220KV 及以上电压线路的导线截面，电晕条件往往起主要作用。
导线产生电晕会带来两个不良后果：①增加了送电线路的电能损失；②对无线电通信和载波通信产生干扰。
关于电晕损失，若直接计算出送电线路的电晕损失，其优点是数量概念很清楚，缺点是计算繁琐。
如何选择导线截面,选择导线截面的四项原则
如何选择导线截面，选择导线截面的四项原则在进行电线电缆的布线时，选择适当的导线截面可以保证电气设备的正常运行和安全性。
如何选择导线截面呢？以下是选择导线截面的四项原则。
一、电流负载：导线截面应根据电路中所能承受的最大电流负载来选择。
电流负载过大会使导线过热，甚至引起火灾，而电流负载过小则会导致电气设备无法正常工作。
因此，要根据电路的负载电流来合理选择导线截面。
二、电压降：导线在传输电能时会有电阻，导致电压降低。
为保证电气设备正常工作，导线的电压降不能超过一定的限制。
根据电路的长度和电流负载，可以计算出导线的电压降，然后根据实际情况选择导线截面。
三、环境因素：电线电缆的使用环境也会影响导线截面的选择。
如果在潮湿的环境中使用，应选择耐潮性能好的导线；如果在高温环境中使用，应选择耐高温性能好的导线。
四、经济性：在满足上述三项原则的前提下，还应考虑经济性。
通常情况下，导线截面越大，成本也越高。
因此，在保证电气设备正常工作和安全性的前提下，应尽量选择经济实用的导线截面。
以上是选择导线截面的四项原则，选择适当的导线截面可以保证电气设备的正常运行和安全性。
在进行电线电缆的布线时，应结合实际情况综合考虑以上原则，选择合适的导线截面。
- 1 -。
导线及电缆选择
2024/1/23
(二). 电缆的选择
(1). 电缆型号应根据线路的额定电压、环境条件、敷设 方式和用电设备的特殊要求等进行选择。
(2). 电缆的持续允许载流量，应按敷设处的周围介质温 度进行校正：1）当周围介质为空气时，空气温度应取敷设 处10年或以上的最热月的每日最高温度的月平均值。2）在 生产厂房、电缆隧道及电缆沟内，周围空气温度还应计入 电缆发热、散热和通风等因素的影响。当缺乏计算资料时， 可按上述空气温度加5℃。3）当周围介质为土壤时，土壤 温度应取敷设处历年最热月的平均温度。电缆的持续允许 载流量，还应按敷设方式和土壤热阻系数等因素进行校正。2024/1来自23感谢阅读 感谢阅读
感谢阅读 感谢阅读
2．电压损失条件：导线或电缆在通过正常最大负荷电流时产 生的电压损失应小于规定允许的电压损失，以保证供电质量。
3．机械强度条件：在正常工作条件下，导线应有足够的机械 强度以防止断线，故要求导线截面不应小于最小允许截面。
4 ．经济电流密度条件：选择导线截面时，即要降低线路的电 能损耗和维修费等年运行费用，又要尽可能减少线路 投资和有色金属消耗量，通常可按国家规定的经济电 流密度选择导线截面。
截面的一半，即 ≥0.5 ；当相线截面 ≤ 1力6mm2时，可
取
。
线
保护中性线（PEＮ线）截面的选择：PEＮ线兼有中路性线和保 护线的双重功能，截面选择应同时满足上述二者的要，求，并取其 中较大者作为PEＮ线截面，因此 ≥(0.5～1) 。一
般
2024/1/23
要
3.4 输电线路导线截面的选择
输电线路设计导线地线截面的选择
感谢您的观看！
第15页/共15页
3、最大负荷电流要小于导线的安全工作电流，不能因为电 流太大而造成断线事故。
4、验算导线载流量时，钢芯铝线的允许温度一般采用＋ 70℃（大跨越可用＋90℃），钢绞线的允许温度一般采 用＋120℃。环境温度应采用最高气温月的最高平均气 温，风速应用0.5m/s,太阳辐射功率密度应采用 0.1W/cm2。
截面的选择原则是就近选择。
第4页/共15页
2、按载流量选择截面
（1）按导线的载流量选择导线截面时，应使其在最大连续 负荷电流运行条件下，不超过允许值。导线的允许温度，铝 线及钢芯铝绞线可采用+70°C；大跨越档可采用+90°C； 镀锌钢绞线可采用+125°C. （2）环境气温应采用最高气温月的最高平均气温。
选择LGJ-240mm2导线 （2）按载流量校验 LGJ-240导线载流量为+70°C（环境温度+40°C）载流量为491A，满足要求。 （3）根据电压将校验（线路长度按10km考虑）
u%=0.0266%1013.519=3.6%<5%
满足要求
第11页/共15页
（4）需要注意的问题 A、线路的运行方式，如果线路分列运行，即两回线路同时运行，线路截面应该减
第12页/共15页
2、10kV输电线路选择
以上变压器选择表中，通风机房设在风井场地，距工业场地3km，请选择去通 风机配电室的线路 （1）按载流量选择
I = 1172 =84.58A 3 100.8
查《工业与民用配电设计手册》P526,LGJ-25即可满足要求，但考虑到本矿井 地处山区风大，选用LGJ-50. （2）按机械强度校验 查导线截面按机械强度要求的最小截面LGJ-16即可满足要求 （3）按压降校验
导线及电缆选择
I RCu I RAl 或
2 Cu 2 Al
I
2 Cu
l
Cu A
I
2 Al
l
Al A
∴ I Cu I Al
Cu 0.053 1.3 Al 0.032
I Cu 1.3I Al
即铜导线允许载流量为同截面铝导线允许载流量的1.3倍。
2013-1-21
3.4 输电线路导线截面的选择
i 1
n
UN
3.4 输电线路导线截面的选择
U al % U N 而 U al 100
∴
U a U al U r
i i
由 U a
pR
i 1 i
n
i
UN
a
r1 p i L i
i 1
n
UN
pL
i 1
n
AU N
得： A
pL
i 1 i
n
i
U aU N
U al % 5 U al U N 10000V 500V 100 100
U r
2013-1-21
x1 Ql UN
U a U al U r 500 42 458 V
0.4 524.6 2 V 42V 10
3.4 输电线路导线截面的选择
导线和电缆的选择
一. 导线和电缆选择的一般规定 (一). 架空线路导线的选择 (1). 110kV 及以上架空线路宜采用钢芯铝绞线，截面不宜小于 150~185mm2。 35～66kV架空线路亦宜采用钢芯铝绞线，截面不 宜小于70～95mm2。城市电网中3～10kV架空线路宜采用铝绞线， 主干线截面应为150～240mm2，分支线截面不宜小于70mm2；但 在化工污秽及沿海地区，宜采用绝缘导线、铜绞线或钢芯铝绞线。 当采用绝缘导线时，绝缘子绝缘水平应按 15kV考虑；采用铜绞 线或钢芯铝绞线时，绝缘子绝缘水平应按20kV考虑。农村电网中 10kV架空线路宜选用钢芯铝绞线或铝绞线，其主干线截面应按中 期规划（5～10年）一次选定，不宜小于70mm2。 (2). 市区和工厂10kV及以下架空线路，遇下列情况可采用绝缘铝 绞线（据GB50061-1997规定）：1）线路走廊狭窄，与建筑物之 间的距离不能满足安全要求的地段；2）高层建筑邻近地段；3） 繁华街道或人口密集地区；4）游览区和绿化区；5）空气严重污 秽地段；6）建筑施工现场。
选择导线的原则
选择导线的三个原则：
1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。
3)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。
导线的安全载流量？
为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；
距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；
如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
经济电流密度，计算比较复杂，一般是直接采用国家标准：
年最大负荷小时数3000以内
铝电缆1.92A/mm2铜电缆2.5A/mm2,
3000~5000
铝电缆1.73A/mm2 铜电缆2.25A/mm2,
5000以上铝电缆1.54A/mm2 铜电缆2.00A/mm2,
架空线
3000以内的
铝1.65A/mm2 铜3.00A/mm2,
3000~5000 铝1.15A/mm 2铜2.50A/mm2,
5000以上铝0.90A/mm2 铜1.75A/mm2,。
家庭电路教案：选用电线的规范与注意事项
家庭电路教案：选用电线的规范与注意事项一、选用电线的规范在新建家庭或对已有家庭进行装修时，选用电线，不仅关系到家庭用电的安全，也直接影响到家庭的日常生活。
选用规范的电线，能够保证用电的安全，为家庭带来更多的便利。
选用电线应按照以下规范：1、选用可靠品牌的电线目前市面上有许多品牌的电线，但是品质参差不齐，选购时应选择有经验、口碑好的可靠品牌。
这些品牌都有质量保证，有着高标准的生产和检验制度，能够为家庭用电提供稳定可靠的保障。
2、选用符合国家标准的电线国家对于家庭用电的安全有着严格的要求。
在选购电线时，应注意到电线的材质、截面积、外观与国家标准是否相符，以确保符合安全用电的标准。
3、选用适用截面积的电线在不同的电器使用过程中，电线应选用适当截面积的电线以避免用电线过细而无法承受电器的功率，或是线路过长而产生电线温升等问题，选择电线截面积是保证电路安全可靠的重要环节。
二、注意事项电线的选用也需要注意一些细节，这些细节决定电线的质量和用途，下面总结出来几点：1、保证电线的通断性在安装电线的过程中，最好多考虑几个位置预留线管、线槽，以方便将来的维修。
如果在走向或连接处有转接头，那么它应该安装在易于操作的地方，以方便检修和更换电器。
2、保证电线的牢固性电线的固定应该保证牢固，防止电线松动或是断电,以免出现电路短路。
除此之外，电线的保护也是必要的，特别是对于环境湿润的区域，应使用隔离电缆，提高安全用电的保护措施。
3、保证电线的延伸性电线在使用前就要进行拉伸测试，确保使用时能够有所延伸而不会破裂。
在施工时需注意不要拉扯电线，以免影响电线的品质，损害家庭电路安全。
选用规范的电线、注意电线的细节问题，能够为家庭用电提供安全、可靠的保障。
选择正确的电线，不仅使家庭电路更加安全，更能够为家庭带来更多的方便和舒适。
因此，在选购电线时，一定要牢记规范、细节等原则，为家庭安全幸福保驾护航。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导线选择的原则
2.架空配电线路导线截面选择步骤
35KV及以上架空线路 通常按经济电流密度的要求来计算 用电压损失来校核 用允许载流量来校核 ------而机械强度的要求不般不起控制作用
导线选择的原则
3.按电压损失选择导线截面的方法
导线选择的原则
1.3发热条件
环境温度25℃ 允许温度一般规定70℃ 导线允许的载流量
-------三要素决定安全载流量
导线选择的原则
1.4机械强度------《规程》
导线自重 环境风力 覆冰重力
-------环境温度与运行温度对导线应力产 生变化
导线选择的原则
2.架空配电线路导线截面选择步骤
380V~10KV架空线路
温度修正系数
表2-2
空气温度 0 （℃） 修正系数 1.24 1.20 1.15 1.11 1.05 1.00 0.49 0.88 5
空气温度修正系数
10 15 20 25 30 35
---最热月份每日最高温度的平均值
导线选择的原则小结
小结
练习题:教材-----P82---ห้องสมุดไป่ตู้--1、2、3、
导线选择的原则
3.按电压损失选择导线截面的方法
3.5按发热条件选择导线截面
I≤=K×Ig I---导线最大负荷电流 K---修理正系数 I g---导线在环境温度 -----环境温度为25℃的允许载流量
例 题
已知配电线路如下图所示，线段oa为0.45km， 线段ab为0.35km，P1=7.5kW，P2=9kW， Q1=5kvar， Q2=7kvar，允许电压损失为 ⊿U=7%，Ue=380V，试计算各段导线截面。 a b O P1=7.5kW P2=9kW Q1=5kvar Q2=7kvar
U-----线路额定电压
0.4---通常低压线路每公里电阻(欧姆) 数
导线选择的原则
3.按电压损失选择导线截面的方法
3.3电阻上压降
⊿Ur= ⊿U- ⊿Ux ⊿U---允许电压损失 ⊿Ux ---电抗所产生的压降
导线选择的原则
3.按电压损失选择导线截面的方法
3.4确定导线载流量——例 ⊿Ur = P×R÷Ue=(P÷Ue) × ρ×L÷S S=P×L× ρ ÷(⊿Ur× Ue)
导线选择的原则
1.1经济电流密度 1.2电压损失
1.3发热条件 1.4机械强度
导线选择的原则
1.1经济电流密度
最合理的电流密度 线路投资 线路电能损耗 运行维护费用 综合效益为最佳
导线选择的原则
1.2电压损失
直流电阻
分布电容
分布电感
导线选择的原则
1.2电压损失 直流电阻-分布电容-分布电感
线路越长阻抗越大 传送功率越大电流越大 -------传送功率与导线长度的积叫为”负 荷距”,所应控制”负荷距” ------变压器二次侧出口至线路末端电 压降
3.1电压损失-------《规程》
⊿U%=(U1-U2 ) ÷Ue×100% U1-----线路首端电压
U2-----线路末端电压
Ue-----线路额定电压
导线选择的原则
3.按电压损失选择导线截面的方法
3.2电抗所产生的压降 ⊿Ux=0.4QL÷U Q-----线路传送的无功功率 L-----线路传送距离
温州电业局:蒋晨中
2008年7月
导线选择的原则
-----导线是配电线路的重要组成部份， 而导线截面选择是否合理，
-----是决定导线在运行中是否安全可靠的前提 -----是配电网安全运行的保证之一
导线选择的原则
一.目的与要求
1.了解导线选择的原则 2.掌握架空配电线路导线截面选择步骤 3.掌握按电压损失选择导线截面的公式 及计算方法 4.掌握《农村低压电力技术规程》对导 线的截面规定
机械强度规定
3.5《农村低压电力技术规程》规定(平方毫米)
导线种类 居民区 铝绞线（LJ） 钢芯铝绞（LGJ） 钢线（TJ） 35 25 16 10kV 非居民区 25 25 16 25 25 直径 4.0mm 1kV及以下
电压损失规定
《DL/T5220-200510kV及以下架空配电线 路设计技术规定》 规定： 0.4V及以上------4% 220V--------------10%
