阀门的类型代号详情(全)
阀门的类型代号详情(全)一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1、阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A液面指示M 减压阀Y 节流阀L器隔膜阀G 止回阀H柱塞阀U 蝶阀 D2、传动方式代号用阿拉伯数字表示，按表的规定表1—2传动方式代号传动方式代号电磁阀0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7涡轮 3 气-液动8正齿轮 4 电动9注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表1—2连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13表1—4阀门结构形式代号明杆楔式弹性闸阀0刚性单闸板 1双闸板 2 平行式单闸板 3双闸板 4 暗杆楔式单闸板 5双闸板 6表1—5截止阀和节流阀形式代号直通式 1角式 4直流式 5 平衡直通式 6角式7表1—6球阀结构形式代号浮动式直通式 1 L形三通24 T形 5固定直通式7 表1—7蝶阀结构形式代号杠杆式0垂直式 1斜板式 3表1—8隔膜阀结构形式代号屋脊式 1截止式 3闸板式7表1—9旋塞阀结构形式代号填料直通式 3T形三通式 4四通式 5油封直通式7T形三通式8表1—10止回阀和底阀结构形式代号升降式直通式 1立式 2旋启单瓣式 4多瓣式 5双瓣式8表1—11安全阀结构形式代号弹簧封闭带散热片全启式012带扳手全启式 4 不封闭双弹簧微启式3微启式7全启式8微启式 5带控制机构全启式 6脉冲式9 注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。
Gost3706-93-俄罗斯阀门结构长度1 汉语版

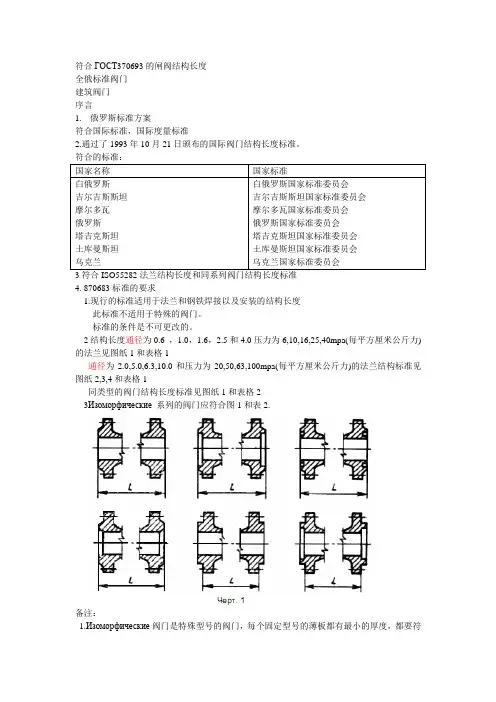

符合ГОСТ370693的闸阀结构长度
全俄标准阀门
建筑阀门
序言
1.俄罗斯标准方案
符合国际标准，国际度量标准
2.通过了1993年10月21日颁布的国际阀门结构长度标准。
3符合ISO55282法兰结构长度和同系列阀门结构长度标准
4. 870683标准的要求
1.现行的标准适用于法兰和钢铁焊接以及安装的结构长度
此标准不适用于特殊的阀门。
标准的条件是不可更改的。
2结构长度通径为0.6 ，1.0，1.6，2.5和4.0压力为6,10,16,25,40mpa(每平方厘米公斤力)的法兰见图纸1和表格1
通径为2.0,5.0,6.3,10.0和压力为20,50,63,100mpa(每平方厘米公斤力)的法兰结构标准见图纸2,3,4和表格1
同类型的阀门结构长度标准见图纸1和表格2
3Изоморфические系列的阀门应符合图1和表2.
备注：
1.Изоморфические阀门是特殊型号的阀门，每个固定型号的薄板都有最小的厚度，都要符
合工业铸造或生产的要求。
而此阀门在20摄氏度时能承受最大的额定压力。
结构长度见图
表1.
2.图表2中的尺寸规格只适用于铸铁阀门
法兰密封顶部
灰铸铁
PN5.0mpa 灰铸铁
PN2.0和5.0ｍｐａ可铸铁和钢
ＰＮ６
钢
图２
法兰突出部分连接
法兰突出部
法兰凹陷部
法兰轴颈
法兰环形垫。
阀门上的编号、字母、数字都代表了什么？
阀门上的编号、字母、数字都代表了什么？阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。
阀门有很多不同的类型，每种类型都有其独特的功能。
阀门的型号应依据国标编号要求。
若是企业标准，应注明型号的相关说明。
今天小编主要为大家介绍一下阀门型号编制方法及表示方法。
阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》；由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的阀门型号表示方法。
阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。
阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂；阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要；目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。
一单元、阀门型号类型（代号表）：二单元、阀门型号传动方式（代号表）：三单元、阀门型号连接方式（代号表）：四单元、阀门型号结构形式（代号）：1、蝶阀结构形式（代号表）：2、闸阀结构形式（代号表）：3、球阀结构形式（代号表）：4、止回阀结构形式（代号表）：5、截止阀、节流阀和柱塞阀结构形式代号表：6、隔膜阀结构形式代号表：7、旋塞阀结构形式代号表：8、安全阀结构形式代号表：9、减压阀结构形式代号表：10、疏水阀结构形式代号表：11、排污阀结构形式代号表：五单元、阀门型号密封材质（代号表）：六单元、阀门型号公称压力数值用阿拉伯数字直接表示（__MPa）MPa的数值公斤数的10倍。
国内、国外阀门的标准代号
国内、国外阀门的标准代号内容来源自网络我国的标准代号GB国家标准MT煤炭工业部标准GB/T国家推荐标准HB航空工业部标准GBn国家标准(内部发行)QJ航天工业部标准GJB国家军用标准QB、SG轻工业部标准ZB行业标准(专业标准)JZ、JG城乡环境保护部标准ZBn行业标准(我国的标准代号GB 国家标准MT 煤炭工业部标准GB/T 国家推荐标准HB 航空工业部标准GBn 国家标准(内部发行)QJ 航天工业部标准GJB 国家军用标准QB、SG 轻工业部标准ZB 行业标准(专业标准)JZ、JG 城乡环境保护部标准ZBn 行业标准(内部发行)CB 中国造船总公司标准ZJB 专业军用标准LD 劳动人事部标准JB 机械行业标准(原)机械工业部标准JC 国家建材局标准JB/Z (原)机械工业部指导性文件JJC 国家计量局标准EJ (原)核工业部标准CAS 中国标准化协会标准YB 冶金部标准CVA 中国阀门行业标准HG 化学工业部标准Q/TH (原)机械工业部化工通用机械专业标准SY (原)石油部标准JB/TQ 机械电子工业部通用机械行业内部标准SD 水力电力部标准H 高压管、管件及紧固件通用设计标准国外的标准代号ISO 国际标准AISI 美国钢铁学会标准ANSI 美国国家标准API 美国石油学会标准BS 英国国家标准MSS 美国阀门和管件制造厂标准化协会标准DIN 德国国家标准AWS 美国焊接协会标准NF 法国国家标准ASI 美国规格学会标准JIS 日本工业标准MIL 美国军用标准ASME 美国机械工程师学会标准JPI 日本石油学会标准ASTM 美国材料试验协会标准采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。
阀门分类表

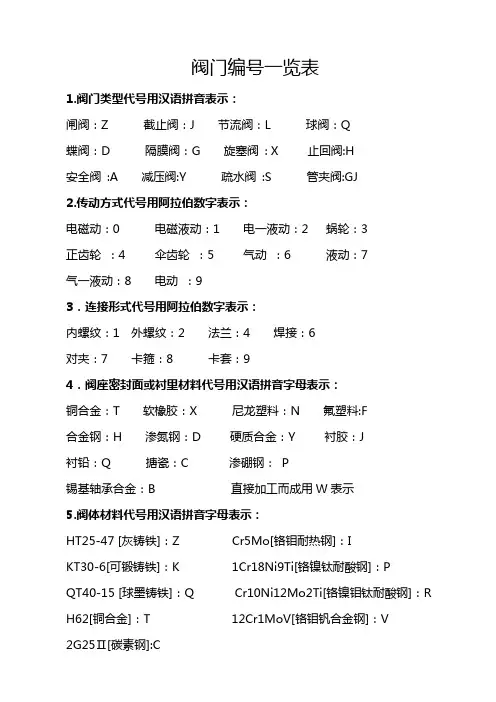

阀门编号一览表
1.阀门类型代号用汉语拼音表示：
闸阀：Z 截止阀：J 节流阀：L 球阀：Q
蝶阀：D 隔膜阀：G 旋塞阀 : X 止回阀:H
安全阀 :A 减压阀:Y 疏水阀 :S 管夹阀:GJ
2.传动方式代号用阿拉伯数字表示：
电磁动：0 电磁液动：1 电一液动：2 蜗轮：3
正齿轮：4 伞齿轮：5 气动：6 液动：7
气一液动：8 电动：9
3．连接形式代号用阿拉伯数字表示：
内螺纹：1 外螺纹：2 法兰：4 焊接：6
对夹：7 卡箍：8 卡套：9
4．阀座密封面或衬里材料代号用汉语拼音字母表示：
铜合金：T 软橡胶：X 尼龙塑料：N 氟塑料:F
合金钢：H 渗氮钢：D 硬质合金：Y 衬胶：J
衬铅：Q 搪瓷：C 渗硼钢： P
锡基轴承合金：B 直接加工而成用W表示
5.阀体材料代号用汉语拼音字母表示：
HT25-47 [灰铸铁]：Z Cr5Mo[铬钼耐热钢]：I
KT30-6[可锻铸铁]：K 1Cr18Ni9Ti[铬镍钛耐酸钢]：P
QT40-15 [球墨铸铁]：Q Cr10Ni12Mo2Ti[铬镍钼钛耐酸钢]：R H62[铜合金]：T 12Cr1MoV[铬钼钒合金钢]：V
2G25Ⅱ[碳素钢]:C。
通用阀门型号及代号
通用阀门型号及代号通用阀门型号及代号（一）、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 --- 6 71、阀门类型代号：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S 蒸汽疏水阀Y减压阀G隔膜阀2、传动方式代号：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5.锥齿轮6气动7液动8气-液动9电动若为手动则省略3、连接方式代号：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号闸阀：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板截止阀：1直通式4角式5直流式止回阀：1直通式2升降立式3旋启单瓣式6旋启单瓣式球阀：1浮球直通式7固定直通式5、密封面材质代号H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W 本体材质( 碳化钨硬质合金)6、公称压力代号：用阿拉伯数字表示，其数值是以兆帕为单位的10倍。
如：16则代表1.6MPa7、阀体材料代号：阀体材料代号用汉语拼音字母表示。
PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。
8、阀体材质代号T铜及铜合金C碳素钢P 18-8系不绣钢H Cr13系不锈钢Q球墨铸铁Z灰铸铁K 可断铸铁L铝合金9、示例：（DN表示口颈）Z41Y-16C DN400 闸阀，手动，法兰连接，平行式双闸板，硬质合金密封面，公称压力16公斤，阀体材质为铸钢口径400 J11T-16K DN40 截止阀，手动，内螺纹连接，直通式，铜合金密封面，公称压力16公斤，阀体材质为可锻铸铁口径40H41W-10T DN150 止回阀，手动，法兰连接，全（密封面与阀体都为铜），公称压力10公斤，口径150D941X—16C DN450 软密封蝶阀，电动，法兰连接，直通式，橡胶密封面，公称压力为16公斤，阀体材质为铸钢，口径450 （二）双偏心半球阀类型表示方法：阀门型号都有下面七个单元组成：1 2 3 4 5 --- 6 71、BQ双偏心半球阀2、传动方式代号：3蜗轮5伞齿轮6气动9电动3、连接方式代号：4法兰式6焊接式4、结构形式代号1直通式5直流式7管线直通式（通径）5、密封面材质代号W不锈钢适应介质水、蒸汽、污水、纸浆。
阀门编号
其它电动阀：“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀；“W”低压表示卧式安装。
“HD”表示止回蝶阀；“GD”表示高真空截止阀。
“D”表示低温阀。
材质：1）C4 C6表示耐浓硝酸的新钢种。
2）TI表示耐剧腐蚀的工业钝钛。
3）N表示铝铌铜氮钢。
4）RL表示超低碳的不锈钢。
水力控制阀油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：注：a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写。
例如：铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。
每一数字表示所采用的主要材料和意义见下表。
交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“YJ”为首位，其余各项型号编制及字母含义如下：注：*铜导体代号字母“T”一般省略。
S-加铜丝屏蔽时。
铜芯交联聚乙烯绝缘氯乙烯护套电力电缆铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：注：铜导体代号字母“T”一般省略。
例如：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆铝芯聚氯乙烯绝缘聚氯乙烯护套粗钢带铠装电力电缆注：*铜芯代表字母“T”型号中一般略写。
电缆型号及名称见下表。
铝芯聚乙烯绝缘钢带铠装聚氯乙烯外护层控制电缆铜芯橡皮绝缘铅套钢带铠装控制电缆外护层型号（数字代号）表示的材料涵义按GB2952规定派生及特性用的数字及字母意义为：1-铜丝缠绕屏蔽；80-耐热+80°C塑料；R-软结构线芯；2-铜带绕包屏蔽；105-耐热+105°C塑料。
