微热再生吸附式干燥机操作手册及零件清单(下)
SYVD微热吸附式干燥机操作说明书
S Y V D微热吸附式干燥机操作说明书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-微热再生吸附式干燥机操作说明书上海盛源机械设备有限公司前言：尊敬的用户，为了更好更准确的使用本机器，请您在使用机器前认真阅读本说明书，并严格按照说明书上的使用要求去做。
如果您的机器遇到故障，请认真参照说明书中所列条目对照检修，也可与我们的授权机构或直接拨打售后服务电话寻求帮助；对您的机器进行及时的保养，将更好的发挥它的性能。
希望本产品在您的工作给您带来便利，谢谢您的支持与合作！请在开机前认真阅读本说明书，并且切实按要求去做；这会给您今后的工作带来长久的方便。
盛源售后服务目录产品概述1、产品概述 (4)2、微热再生吸附式干燥机的使用组合（见下图） (4)3、设备选型及安装操作 (6)4、故障分析与排除 (10)温馨提示：严禁在不通气的情况下开机，以免造成加热器的损坏！一、产品概述本公司生产的微热再生型吸附式压缩空气干燥机，是终合了外加热再生和无热再生的优点而设计、生产的节能型产品。
再生气体采用微加热方式，可以减少再生气量，与无热再生相比气量损耗由15%减少为6%，干燥循环周期由10分钟延长到2小时。
采用逆流再生方式对压缩空气进行干燥除湿。
结构为双塔型：一个塔吸附干燥，另一个塔脱吸再生。
工作循环由一个气流上升的干燥过程和一个气流下降的再生过程组成。
再生时，引出一部分（约6%）已干燥的压缩空气，经孔板节流、膨胀降压进入电加热器。
加热后的气体由上而下进入塔内将吸附在干燥剂中的水分脱吸吹出。
当再生切换为干燥时，压缩空气中的水分又被吸附在干燥剂上，如此循环往复，达到干燥目的。
该系列产品选用新颖可靠的气动切断阀和电子控制程序等先进技术，具有自动计时，自动切换工作等特点。
可为石油、化工、医药、食品、纺织、电讯、冶金、喷漆、卷烟、交通运输和机械制造等行业提供干燥洁净的压缩空气气源。
二、微热再生吸附式干燥机工作原理微热再生吸附式压干燥机的除湿原理与无热再生基本相同,不同点是它用于再生的低压干燥空气先经过回执再进入再生塔使干燥剂脱湿,在结构上增加了加热装置,在再生程序上增加了回执与冷吹工序.微热再生吸附式干燥机的优势能源浪费少,仅6%。
微热再生式干燥器使用手册
-3-
无锡市盛达气源净化设备有限公司
一、 工作原理和工艺流程 1、工作原理 微热再生式压缩空气干燥器（以下简称干燥器）是采用变温、变压吸附的 原理制成的。变压吸附原理是利用吸附剂表面气体的分压力具有与该物质中周 围气体的分压力取得平衡的特性，使吸附剂在压力状态下吸附，而在常压状态 下脱附（再生） ；随着空气的被压缩，空气中的水蒸气的分压力得到一定的提 高，在与表面水蒸气压力很低的吸附剂表面接触时，压缩空气的水蒸气便向吸 附剂表面转移， 逐步提高吸附剂表面的水蒸气压力直至平衡， 这就是吸附过程。 压缩空气压力下降时，水蒸汽的分压力相应地降低，在遇到水蒸汽分压力较高 的吸附剂表面时，水份便由吸附剂转向空气，吸附剂表面水蒸气的分压力逐步 降低并趋向平衡，这就是脱附（再生）过程。变温吸附原理是利用干燥剂的吸 附水量随温度升高而减少的原理使其在常温下吸附在较高温度下解吸。因此在 运行时应尽可能使吸附的压力高，温度低，解吸时压力低，温度高。
-6-
无锡市盛达气源净化设备有限公司
3、工作周期 一周期 8 小时 周期 顺序 时间 1/2 周期 4 小时 顺序一 顺序二 1/2 周期 4 小时 顺序三 顺序四
2 小 时 1 小时 5 分 30 分 25 分
2 小时 1 小时 5 分 30 分 25 分
干燥塔 左塔 右塔 工作（干燥） 加热 再生 余热 再生 工作 （干燥） 充压 加热 再生 余热 再生 充压 工作 （干燥）
至用户
来自空压机
b
c
尘过滤器
干燥器组
油过滤器
-8-
无锡市盛达气源净化设备有限公司
器的进出口阀，打开旁路阀， 启动压缩机，吹刷管路中的锈污杂质。 吹刷方法：可根据具体情况而定，一般可全开排放阀，迅速打开空气阀， 以高流速吹刷管道数分钟后关闭，一般反复吹刷三次即可。吹刷时要防止吹出 的污物伤人。
吸附式干燥机 使用手册说明书
吸附式干燥机使用说明书感谢您选用吸附式干燥机。
本《使用手册》为正确的安装、使用的产品维护作了简要的说明。
您应该熟悉与其相关的安全结构，性能，维护和修理方面的说明。
对设备无故障运行的操作，基本的和特殊的安全知识是必须具备的。
使用前请认真阅读本说明书。
请将本手册放在便于查阅的地方。
一、目录二、安全事项说明2.1 你不可以做什么2.2 担保和赔偿责任2.3 持续运行的安全措施2.4 电能的危险性2.5 吸附剂的危险性2.6 在维护、检修和修理工作中的危险性2.7 对操作者的要求三、设备说明3.1 设备的部件3.2 工作原理流程3.3 运输和安装四、开机/停机/卸压五、故障信息和故障排除六、维护和检修附件: 吸附式干燥机控制器说明二、安全事项说明2.1 你不可以做什么不要对设备作任何结构上的改变——对设备作结构上的改变只能由制造商进行。
你在现场所希望对设备所作的任何改变必须先征得制造商的书面认可。
绝不使用非原厂零件——仅使用由制造商提供的原厂备件和配件，对设计和制造非原厂零件来满足设备的安全和操作需求将不被担保。
绝不焊接压力容器或管道——所有在压力容器和管道上的工作，诸如焊接、结构改变、安装等工作都是禁止的。
2.2 担保和赔偿责任由以下一种或多种情况引起的人身伤害和物件损坏不承担索赔要求。
□不适当地使用或操作设备□技术上不正确的安装，起动，运行和维护□当缺陷确实存在时对设备的操作□违背操作手册所给予的运输、储存、安装、运动和维护方面的规定□主动承担对对设备结构上的变更□对已损耗的设备元件未作适当检测□未作恰当的修理□使用非原厂零件2.3 持续运行的安全措施设备安全工作和无故障运行的一个基本的先决条件是熟知和遵守本说明的工作，操作和安全管理，而且还需遵循所有工厂的内部管理。
□在规定的间隔处检查设备外观的损坏□仅允许合适的经训练的人员操作控制器或设备□制造商预设的参数不作保证，如需要作改变，必须先注意已有参数。
微热再生吸附式干燥机使用说明书
微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。
本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。
其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。
2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。
（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。
然后通过截止阀4和消声器排出放空。
（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。
同时阀1关闭，阀2打工开，A 筒进入再生。
如此反复交替切换，实现连续吸附干燥运转。
二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。
它集有热再生与无热再生吸干机的优点。
对再生采用微加热的形式，从而减少再生气耗量。
它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。
该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。
是目前压缩空气吸附净化设备中最经济、节能的干燥机。
它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。
其主要技术参数如下： 1.进气压力：标准 允许 ∽ Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤ Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量） 图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。
微热吸干机操作使用说明书
SLAD系列操作使用说明书购买日期型号SLAD-25MXF出厂编号目录一、产品简介1.工艺流程图2.工作原理3.配置流程4．主要部件图解5．技术参数6．技术要求二、控制器使用说明1．参数设置2．接线端子图三、操作过程1.开机前的检查2.开机准备3.启动步骤四、运行中的观察五、维护及保养六、突然停电七、关机八、微热吸附式干燥机故障诊断指导一、产品简介：微热再生干燥机工艺流程图：微热再生干燥机工作原理：SLAD系列微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。
它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。
再生时，大约5%左右的干燥空气经加热器加热至160℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。
吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下常压露点气源用户的首选设备。
双塔交替连续工作输出干燥洁净的压缩空气。
其净化空气含水量可达长压露点-40℃以下,从而获得深度干燥的无水无油的高纯度的压缩空气满足用气的需要。
由于采用加热器升温再生气,故再生效果好,节能耗气少。
微热再生干燥机配置流程：微热再生干燥机主要部件图解:技术参数：进气温度:≤45℃进气含油量：≤0.1PPM 工作压力:0.6～1.0MPa成品气露点:≤-40℃再生气量:≤4%～6%工作周期:1～30（NM3/min含）T=2h；40～60（NM3/min含）T=4h；70～100（NM 3/min 含）T=6h;100（NM 3/min ）以上 T=8h电源：1～8（NM 3/min ）AC 220 50Hz10（NM 3/min ）以上 AC380/220 50Hz技术要求：1) 微热再生吸附式干燥机的使用组合:后 部 冷 却缓 冲 罐气液 分 离螺杆、离心式 空 气H C 级过滤高效除油器或除油微 热 再 生 吸附 式 压 缩 空 气 除 尘 过滤 HA级 过 滤 注意—设备合理配置不按使用组合要求配置,都会使干燥机发生故障或达不到性能参数的要求。

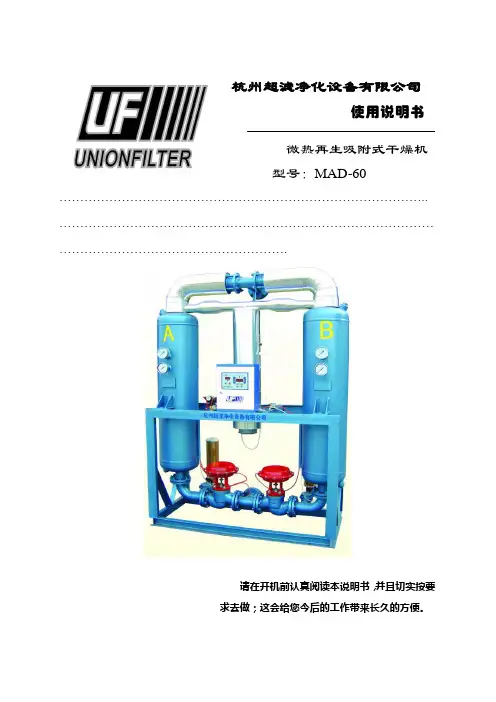

微热再生吸式干燥器使用说明书
40
45
50
MAD
温度系数
压力露点
1.0
－40
1.0
－40
1.0
－40
1.0
－40
0.7
－40
—
—
—
—
验收与安装
设备到达后应立即检查产品在运输中是否损坏，附件和文字资料是否齐全，若发现任何损坏或丢失，除立即与运输部门交涉外，还应立即与我公司或代理商联络。
设备安装前请检查是否符合以下条件：
1.干燥、过滤装置在安装后，有足够空间维修及保养。
160
6350
65
180
190
6560
65
200
210
7400
80
230
240
8640
80
250
260
9510
90
280
290
11150
90
300
310
13150
110
型号选定方法
在设定的露点温度下，干燥器所允许的入口气体流量与实际工作状态和环境温度有关，即
入口气体流量=（额定处理气量）×（压力系数）×（入口温度系数）
×（环境温度系数）
有效供气量=入口气体流量－再生气耗量
压力系数表
环境温度系数表
工作压力
(bar)
4
5
6
7
8
9
10
环境温度
(℃)
＜20
20
25
30
35
40
43
压力系数
0.63
0.75
0.88
1.0
1.12
1.25
1.45
温度系数
亿维微热吸附式干燥机使用说明书
微热再生吸附式干燥机
使 用 说 明 书
上海亿维工业设备有限公司
2012 年 6 月
上海亿维工业设备有限公司
安全总则
1 微热再生压缩空气干燥机是带有压力容器的设备，因此工作压 力绝不能超过铭牌上标明的最高工作压力。
2 微热再生压缩空气干燥机在电力驱动下运行，请按国家电力标 准进行安装。
请确认供电电源是 AC220V。必须提供接地线，接地电阻按国家标准规定执行。
接线时请不要零地合一。
Pt100 温度传感器为三线制接法，不正确的接线可能产生测量误差。如果使用 两线制传感器，必须将传感器接线端子的两个负端(I-)短接起来才能正常工作。
5.3 控制器面板
5.3.1、控制面板说明 1)、四阀结构控制面板
两常闭阀
300×400×190
HD26E2/Th1-04 四阀 阀门属性可设置 300×400×190
5.2 安装与接线 5.2.1、安装
安装参考附图：电气接线图。
安装或维修时一定要仔细阅读说明书并按要求接线，切忌产生外部短路。
5.2.2、接线 为了避免触电，在连接电线到控制板时，确保总电源开关已断开。接线前，
吸附剂暴露在空气中,使用前可在 2040C 的炉中加热 4 小时。 4.3.2 如果干燥机中充填的不是干的吸附剂,为了使它干燥,有必要使干燥机实际
进口 流量减到最大进口流量的 50%下操作。 4.4.1 控制气过滤器中的滤芯应每年更换,如果滤芯上的压差妨碍了阀的动作,滤
芯必须更换,控制气压力不能低于 0.41MPa。 4.4.2 滤芯更换过程
上海亿维工业设备有限公司
数据加一
数据减一
光标右移一位[ENTER]确认键
微热再生吸附式干燥机使用说明书
微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。
本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。
其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。
2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。
（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。
然后通过截止阀4和消声器排出放空。
（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。
同时阀1关闭，阀2打工开，A 筒进入再生。
如此反复交替切换，实现连续吸附干燥运转。
二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。
它集有热再生与无热再生吸干机的优点。
对再生采用微加热的形式，从而减少再生气耗量。
它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。
该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。
是目前压缩空气吸附净化设备中最经济、节能的干燥机。
它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。
其主要技术参数如下： 1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤0.021 Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量）图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。
