海尔彩电故障一览表
海尔彩电故障一览表
HS-2580 行收缩换Q631（2SC536）
HS-2580 无台 R811（10K）开路
HS-2929 有图无声换TDA8424
HS-2980 换台时有扑扑声 C044改为100UF/35V
HS-2980 TV黑屏AV正常 R1065（100K)开路
HS-2980 枕形失真 C425（0。
39UF/200V）击穿HS-2998 十分钟后场压缩，横条干扰 R518（1欧1W）
HS-3709 经常有不规律字符产生 C925，926（10，22PF）
HT-2180 屏幕左边有3CM垂直宽带，顶部有7-8条白色回扫线，无字各个地方
显示且遥控不起作用为 24V滤波C559 容量不足
HT-2180 三无 C551漏电
TH-2180 场压缩，蓝屏回扫线 D902存储块不良。
更换即可
HT-2180 遥控失灵，字各个地方出现重复现像 Z900（8M晶振不良）
HT-2180 屏幕字符显字不全 C902（22UF）断
HT-2180 行不同步存储器D902（24C04）不良
HT-2199 高压不启动改R524为39欧，光耦HS817改为PC817
29FA 无规律跑台 C903（10UF）漏电
H-2116 跑台 R426（20K）变大
H-2516 屡烧场块 C422（10P）开路
H-2998 有声无光无图场块反馈回路电阻R408（22K）开路
H-2998 屏幕右边有黑竖带（4-5CM） C433（1500P/2KV）无容量
H-2999 有规律自动关机（2-3）分钟 T461视放电阻变大。
H-2999 AV，TV无图，蓝屏 C125击穿
HA-2169A1 打不开机无180V换C562，VD454
HP-2128 光栅暗 C509（4700/2KV）漏电
HP-2128 屏幕上下变窄 R210，211变质（1。
8M）
HP-2128 遥控不能关机换C754（3300UF/16V）
HP-2559 光栅左边亮右边暗 C231（12UF）
HP-2999 开机指示灯不停闪动，机内有继电器。
海尔55V81(Pro)型液晶彩电遥控异常故障检修
AT=»F»L_IA.7S I C E TRET=>AITRI7M G遵尔55V81(Pro)型液晶彩电遥控异常故障检修□胡显通—台海尔55V81(Pro)型液晶彩电，上电后遥 控器无法开机,若按面板按键开机后，遥控器上所 有按键都能起作用(含遥控关机)。
本机采用蓝牙红外二合一型遥控器，型号是 H T R-U15A。
当遥控器没有和电视进行蓝牙匹配 时，内部工作模式为红外方式，遥控器顶部的红外 发射二极管发射红外信号；当蓝牙匹配成功后，遥 控器切换为蓝牙模式。
首先检查遥控器，电视机在待机时，按“开/待 机”键,遥控器面板上的红色L E D灯闪烁,此时通 过手机的摄像头观察，其顶部红外发射二极管有 红光闪烁,说明遥控器没有问题，故障点在电视机 内部。
该机内部有一块WIFI模块（集成蓝牙功能）小板，机器另一侧有一块红外接收板（带待机指示的T972机芯，板号是T D.T972.738。
主板上插座 5C N6连接WIFI模块，其引脚功能为5V、G N D、DP+、DP-、W i F i-R S T等;5C N7连接键控和遥控 接收小板，其引脚功能为LED+、KEY0、KEY1、IR、G N D、5V等，如图3所示。
正常时，按面板按键开机后，屏显“蓝牙已开 启”字样,遥控器随即工作在蓝牙模式，所有信号 经过5C N6中的DP+、DP-端与主板进行通信;待 机时,蓝牙模式失效，遥控器工作在红外模式，按 遥控器上的“开/待机”键后,接收头检测到红外信 号，通过5C N7中的IR端送给主板，C P U发现开 机指令，机器开机。
待机时测得5C N7的IR脚电压仅为IV,明 显异常，正常应在4.5V左右。
由红外接收头工作 原理得知,接收头内部是O C开路式输出，需要上 拉5V电源，且一般都是5V经过一只电阻接到I R 端，现在电压偏低，要么是5V上拉电阻有问题，要 么是T972 C P U的IR脚对地阻值偏低，要么是红 外接收头I R脚本身存在问题。
海尔46寸等离子彩电模块常见故障及简易维修方法
海尔46寸等离子彩电模块常见故障及简易维修方法海尔彩电顾服部等离子（又称PDP）彩电是最近几年新兴的高档彩电，它的发光原理与普通CRT彩电不同。
等离子的发光原理与日光灯的发光原理相同，都是在真空玻璃中注入惰性气体或水银气体，再利用加电压方式，使气体产生电浆效应而放出紫外线(UV光)，藉此紫外线照射到涂布在玻璃管壁表面上的荧光粉时，荧光粉就会被激发出可见光，而可见光的颜色则由荧光粉的种类所决定。
由于等离子的工作原理与普通彩电的不同，故障现象及维修方法也表现的各不相同，下面我们就以海尔46寸的等离子为例来简单介绍一下等离子组成部件常见的故障表现及简单故障的排除方法！一、模块故障造成的各现象：①VIF ：A、缺色，色阶不良。
B、没有声音，但扬声器可以输出噪音。
C、电源输出正常，有OSD，有背光，但无画面。
D、无法开机。
E、画面有干扰条纹。
F、热机后，自动关机。
G、1080I画面上下抖动。
②DIF：A、画面输出异常。
B、无法开机。
③POWER:无画面，无电源输出到各电路板。
④X SCAN SUSTAINER：A、无画面。
B、色彩不够。
画面闪烁。
D、无法开机。
⑤Y BULK SUSTAINER：A、无法开机。
B、电源有信号输出，画面暗。
（DIF+VIF+POW+X-Sus =暗画面表示：DIF+VIF+POW+X-Sus OK）⑥AUDI O BOARD:A、没有声音输出，（内外扬声器没有声音，包括噪音。
）B、扬声器噪音大。
C、输入电源: DC :300～380V（AC：220V输入时）。
⑦X/Y-Sustainer:元件温度约在55℃左右，加负载后温度异常高低处，可能是故障点。
⑧X上/下转接板。
⑨Y上/下转接板二、简易维修：1、无画面，STANDBY红灯未亮，查看电源开关是否打开，测试滤波板和电源板的FUSE 是否完好。
2、通电后，指示灯绿色，但无图像，可能是VIF，DIF，X或Y驱动板问题。
使用好的VIF，将整机开关打开，遥控，有OSD出现，则原VIF存在问题。
海尔LS55H510N型液晶彩电二次不开机通病检修
A P P i-l A J S I C E T R E P A IT R IT S IG 遵尔LS55H510N型液晶彩电二次不开钒通瘸楂修—台海尔L S55H510N型液晶彩电，用户反映 上电后指示灯亮，按遥控器和本机按键，指示灯闪 烁十几秒后熄灭，不开机。
上电后指示灯亮，说明电源板输出的待机电 压应该是正常的。
该机采用电源背光二合一板(板 号是TV6501 -ZC02 -01),输出 +5VSB、+5V、+12V电压供给主板；输出98V供给LED灯条。
电源板次级输出插座的电压依次是+12V、+ 12V、G N D、G N D、G N D、+5V、+5V、+5VSB、O N/OFF、+5V、O N/BK、ADJ、G N D,如图l所示。
①>021107□胡显通绕组通过D203、D205整流输出的，而D206、D207 整流输出背光电路需要的100V以上电压,这两个 电压由一个变压器提供。
仔细观看电路，发现该机 的5VSB通过一只二极管D202接到12V,测试背 光整流二极管正常（没有出现断路），而12V有 4.58V电压，说明主开关电源工作异常。
首先检查 主电源芯片U105供电电路，如图2所示。
二次开机后,P O N信号为高电平,Q209饱和 导通，光耦U201①、②脚内部的发光二极管发光, ③、④脚阻值变小，待机变压器绕组提供的VCC 电压加到Z D101负极,三极管Q110导通，串联稳 压输出13.8V电压，分别送给P F C芯片U103 (ICE2PCS01)及主电源芯片U105。
上电，测得 Q110发射极电压为13.8V,正常。
查阅资料，发现 LCS702LG①脚是V C C输入，⑤脚(OV/UV)是市 电输入检测端，外接PFC电压检测电路，如图3 所示，通过检测PFC电压来判断输入电压是否正 常。
该电压通过芯片内部处理后，控制LLC输出 部分是否工作。
实测⑤脚电压为2.3V,低于参考值 2.54V。
海尔LE42C31型液晶彩电无伴音故障检修
海尔LE42C31型液晶彩电无伴音故障检修一台海尔LE42C31型液晶彩电，收看中突然 无声，但图像一直正常。
本机主板型号是CV920L-T42,搭载安卓系 统。
外接A V信号或H D M I信号，图像均正常，但 无伴音;贴近扬声器听，也无噪声，说明伴音功放 电路没有工作。
本机采用HSSOP-28脚封装方式的D类功 放VA222TSG28( U A1),如图1所示。
上电，测得 插座C N A1中4个输出端对地电压都为0.05V,说明功放内部全桥输出电路没有工作;①、②脚电压均为3.3V,说明□胡显通声道正反向输入U A1③、④脚的电压分别为0.05V和OV,R声道音频正反向输入U A1⑪、⑫脚的电压分别为0V和0.2V,明显不对，正常时这 4脚电压均为2.6V。
U A1⑳脚为功放12V供电输 入端，⑦脚是模拟电源输入端，外接贴片电阻 R A19(10f t)和贴片电容CA9,如图2所示。
测得 ⑦脚电压为0.05V,明显异常。
断电，测得R A19阻 值已增至180多欧姆，⑦脚对地阻值仅0.72Q,怀 疑U10⑦脚内部或外接电容CA9短路，导致 R A19过流后阻值增大。
拆下CA9后再测,⑦脚对 地阻值升至3.5kn,更换R A19后试机，声音恢复 正常，故障排除。
此时，测得⑦脚电压为12.21V, C N A1的4个引脚对地电压均为6.15V。
提示：U A1①脚是静音控制端，②脚是保护状 态输出端。
在本机中，①、②脚连接在一起，如果功''期放输出出现过流现象，则②脚变为低电平，①脚也变为低电平，关断功放输出，从而达到保护的目的。
18 X e le v ision。

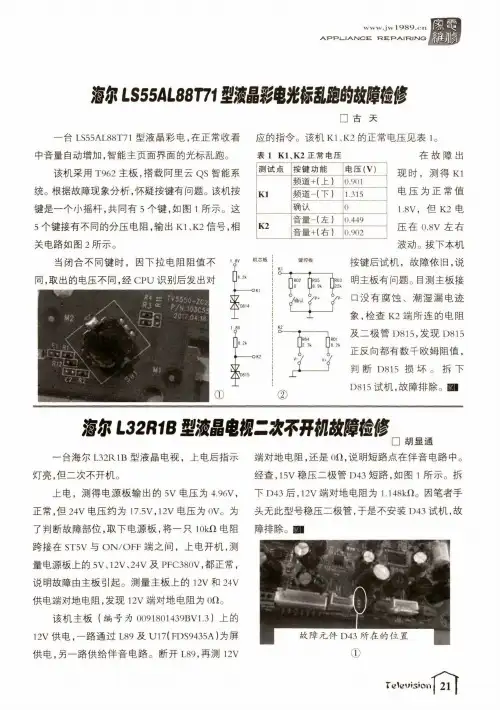

海尔LS55AL88T71型液晶彩电光标乱跑的故障检修
w w w.j w1989.c nA P P L-I A T S i C E1R E P A I T R I7S J G遒尔LS55AL88m型液晶彩电光标乱跑的故随修□古天—台L S55AL88T71型液晶彩电，在正常收看 中音量自动增加，智能主页面界面的光标乱跑。
该机采用T962主板，搭载阿里云Q S智能系 统。
根据故障现象分析，怀疑按键有问题。
该机按 键是一个小摇杆,共同有5个键，如图1所示。
这 5个键接有不同的分压电阻，输出K1、K2信号，相 关电路如图2所示。
当闭合不同键时，因下拉电阻阻值不同，取出的电压不同，经C P U识别后发出对①应的指令。
该机K K K2的正常电压见表1。
表1K1、K2正常电压在故障出测试点按键功能电压（V)K1频道+(上）0.901频道-(下） 1.315确认0K2音量-(左）0.449音量+(右）0.902现时，测得K1电压为正常值1.8V,但 K2 电压在0.8V左右键控板波动。
拔下本机按键后试机，故障依旧，说明主板有问题。
目测主板接口没有腐蚀、潮湿漏电迹象，检查K2端所连的电阻及二极管D815,发现D815正反向都有数千欧姆阻值，判断D815损坏。
拆下D815试机，故障排除。
明肺L32R1B m晶电视二次不細臟金修■通一台海尔L32R1B型液晶电视，上电后指不 灯亮，但二次不开机。
上电，测得电源板输出的5V电压为4.96V,正常，但24V电压约为17.5V,12V电压为0V。
为了判断故障部位，取下电源板，将一只l O k i l电阻 跨接在ST5V与ON/OFF端之间，上电开机，测 量电源板上的5V、12V、24V及PFC380V,都正常，说明故障由主板引起。
测量主板上的12V和24V 供电端对地电阻，发现12V端对地电阻为0D。
该机主板（编号为〇〇918〇l439BV1.3)上的 12V供电，一路通过L89及U17(FDS9435A)为屏 供电，另一路供给伴音电路。
海尔电视售后服务
海尔作为国内家电知名品牌，很多人对其亲睐有加。
但是，海尔也并不是没有问题的。
海尔液晶电视也会出现各种各样的故障，今天，小编就为大家整理了一下海尔液晶电视比较常见的故障和售后维修服务案例，希望能对你们有所帮助。
1、故障现象：通电开机后，整机呈“三无”状态，但面板上的电源指示灯发光正常分析与检修：电源指示灯发光正常，说明开关稳压电源工作基本正常。
检测开关电源+B电压为129V正常，说明开关稳压电源已工作于大功率宽脉冲振荡状态，估计该故障多是扫描电路工作异常所致。
能引起行扫描电路工作异常的主要原因有：行振荡电路工作电源电压过低或无电压：行激励电路正常工作条件不具备或行激励放大管损坏；行输出电路直流供电线路开路等。
因此检修此类故障应先测量行输出管V402集电极电压，实际测量该电压为130V正常。
接下来测查行振荡电路工作电源输入端N201(TDA8362)36脚电搓在2.1V-4.2V之间跳变，显然离8.2V正常值相差甚远，说明行振荡电路未工作。
此电压是由电源输出的+24V真流电经电阻R845降压，8.2V稳压管VD805稳压，电容C480滤波后形成，并受待机控制电路V861，V862作为状态控制，有关电路如附图所示。
此类情况多是8.2V电源有问题所致，将V862集电极焊开，断开待机电路对8.2V电源形成电路的控制，再通电测C480两端的电压仍然在2.1V-4.2V之间波动，因而就排除了待机控制电路元件有故障的可能性。
应重点检查8.2V电源形成电路有关元件，经测查发现滤波电容C480漏电严重，更换C480后，恢复焊开的V862集电极通电试机，整机工作恢复正常。
2、故障现象：接有线电视试机，发现大多数台有明显的雪花点干扰故障排除：先检测I2C总线电路并进入I2C总线查看相关数据，并无异常。
于是分别测量高频头U101①脚、N201(TMPA8829)43脚的RF AGC电压，所测得的电压值均在0.8V～1.1V左右波动(正常状态下，该电压应在2.7V～2.9V 左右波动)，从有信号时动态电压有波动分析，表明RF AGC控制电路是起作用的，只是控制能力降低，分析N201异常的可能性较小，于是重点检查N201(TMPA8829)至U101(TECC7949VG35E)高频头①脚之间的电路元件。
海尔LE32B3300W型液晶彩电不开机故障检修
A P P i-I A T S J C E T R E P A IT R IT S IG海尔LE32B3300W型液晶彩电不孖执故障检修□胡显通一台海尔LE32B3300W型液晶彩电，上电后 指示灯亮，但二次不开机。
本机采用三合一板(板号是T H U69F6 ),集开 关电源、背光驱动、信号处理、红外接收等电路于 —体，主芯片U23的型号是TSU69KBT-003D。
上电，测得开关电源输出的12V电压正常,U402常;更换C287后试机，故障依旧，说明故障另有原 因。
在检测中发现主板上插座C N101是预留的打 印通讯端口，于是通过R X、T X、G N D连线接上 串口工具，开机时的打印信息仅有以下4行：N a s a:BD_MST060B_10AZBT_13502S P I BOOT输出的 5V、U403 输出的 3.3V 及 U404 输出的 C o n s o l e I n i t i a l OK1.8V均正常。
以上供电，除12V是开关电源直接 输出外，剩下的几路都是U23@脚输出电平控制。
继续测试，发现T C O N板12V供电为0V，U23@脚没有输出高电平的上屏电压控制信号，说明 U23内部的C P U电路未能正常工作。
另外,U23 @脚的背光调光信号也没有输出，手摸C P U表面 温升很低，进一步说明C P U电路工作异常，同时 说明U23内部电路没有短路现象。
既然C P U电路供电正常，那首先检查其复位电路，如图1所不。
①本机的复位电路是高电平复位。
通电后，因C287两端电压不能突变，所以R270上端为高电 平，该信号经R276送给C P U复位端;充满电后, R270上端为低电平,C P U完成复位动作。
上电，测得C287上端电压为5V,但下端电压一直是0.22V,正常时应约为0V。
取下C287检测,一切正66[前3行代码提示芯片开始运行引导程序，第 4行应是D D R(集成在U23内部）自检信息。
海尔彩电29F9D-PY（MII）常见故障维修
四、常见故障
1.不开机（三无）
开机指示灯不亮可初不判定无5V—1输出，本机指示灯所用5V为Q575输出，Q575输入为从开关变压器次极整流出的15V电压，这样可断定15V电压输出不正常且严重偏低（大约为5V），同时发现Q570正常，另外考虑到电源部分取样电路也为15V供电，随后发现可控硅已经失灵更换完IC550后，开机正常。
2.不开机（指示灯亮，机器无高压产生）
用万用表测量开关变压器次级+B，15 V输出都正常，给数字板供电的5V，9V，12V都无异常，这样可判定为数字板不良，没有发出行激励信号。
更换数字板后开机正常。
3.图象偏色
先判定R，G，B输出是否正常，若正常，CRT板上各枪电压大概为183V，158V，182V。
这样可以判定白平衡参数需要调整，进工厂模式，
选第三屏调整亮，暗平衡的参数。
4.开机无图（有高压声）
开机有高压说明电源，行，场部分工作正常，测CRT板上R，G，B激励信号发现都为
0.6V左右。
拔掉连在数字板上的视放线束，量数字板R，G，B接口电压发现异常，更
换完数字板后正常
5.有图无声
既然已经有图象显示说明5V，9V各路供电电压都正常，可以用示波器测量送给功放TDA7497的左右声道是否有信号，发现没有信号，说明数字板上伴音处理芯片已经损坏，更换数字板后恢复正常。
6.图象出现枕形失真
进入工厂模式后调整PINAMP一项不起作用，检查枕校电路，用万用表量取枕校管各脚对地电阻无异常，量取从数字板出来的EW信号波形也无异常，怀疑行电路引起此故障，发现行阻尼管Q610的已被反向击穿，更换后图象正常。
海尔LE39B3300W型液晶彩电不定时自动关机通病故障维修
遵尔LE39B3300W型液晶m不銶自动关机通病故障雄修
□胡显通
一台海尔LE39B3300W型液晶彩电，在收看 过程中不定时自动关机，并且指示灯不亮,过几个 小时后有时又能开机，但故障反复出现。
本机采用三合一主板，板号是T H U69C5- 35-43V,主芯片是TSU69K R-Z1-ST,开关电源 输出12V和27V。
在故障出现时，测量12V电压在3.3V~12V 之间波动。
本机的稳压取样电路主要由U901 (LA431)、U903(LTV817S)等元件组成，如图1所 示。
为了快速区分故障点，在D908负端外接12V 电压，测得U901的R端电压为2.47V,A极电压 是10.45V,U903③、④脚间压降约0.2V;当把外接 电压升到12.4V时,U903③、④脚间电压降为0V,说明稳压环路正常,故障点在电源初级。
该机电源芯片U902(LD5537B2)⑤脚为供电 端，测其电压在8V〜15V之间波动。
⑤脚供电有以 下两路：一是300V电压经电阻R924、R925降压 限流及EC906滤波后供给;二是芯片内部电路启 动后，开关变压器④-⑤绕组产生的感应电动势, 经D906整流、EC906滤波后供给。
从上述实测电 压看,U902已启动，因此怀疑二次供电电路有问 题。
经查,D906性能不良，换新后故障排除。
事后又遇维修多台同型主板，故障现象是不 开机或自动关机，故障原因均是D906性能不良，看来本故障应是该型主板的一个通病，望同行注 意〇H I
Television。
海尔电视屏幕偏色故障
海尔电视机屏幕颜色不正常，常见的黑屏、白屏、蓝屏、其他颜色就是偏色,如何维修？具体问题还是要具体分析,下面就为大家详细说一下。
海尔电视机会出现色彩不正常的原因其实是比较多的,彩色海尔电视机出现的色彩异常通常表现为无色、单色、偏色、色彩失真、色彩爬行等。
当海尔电视机色彩不正常的时候如果情况时整体出现偏色,那么最有可能就是海尔电视机的三基色通道出现了问题,当海尔电视机色彩不正常出现的情况时局部偏色,那么最可能的原因就是海尔电视机消磁了,不论是哪一种原因导致的海尔电视机色彩的不正常我们都需要及时对其进行维修。
1、海尔电视机的音视频连接错误。
正常情况下在进行海尔电视机连接的时候会提供出AV接口、DVD接口、色差信号接口、S端口,在进行连接的时候应该保证线路接口和海尔电视机的输出接口一致才行。
2、海尔电视机制式调节有问题。
在我国海尔电视机的制式通常是PAL模式,如果海尔电视机在播放过程中出现色彩异常的现象,那么就需要检查海尔电视机是否在AUTO/PAL制式,如果海尔电视机制式是NTSC/SECAM那么就需要对其进行制式调节。
3、海尔电视机磁化。
海尔电视机磁化是海尔电视机色彩不正常的常见原因之一,这时候我们需要做的就是对海尔电视机进行消磁。
海尔电视机出现偏色的情况通常有两种,一种是整体偏色,一种是局部偏色,在进行故障排除的时候我们就需要逐一进行检查。
1、先打开海尔电视机的后盖,通常在电视I机的显像管后座上都会有一个线路板,在这一个线路板上能够找到五个电位器,正常情况下应该是两个颜色驱动,三个颜色基电平调整。
2、这时将电视亮度设置成较暗的状态,当颜色完全关闭的时候就成了黑白色,这时调节两个颜色基电平,在调节的时候红色多就降低红色,绿色多久减少绿色,总之将其调整为白色即可。
3、然后把电视的亮度调节为最亮,这时调节两个颜色驱动器,调节的时候采用的方法和上面一样,调节完毕之后将海尔电视机的颜色和亮度恢复到正常设置,这样海尔电视机的色彩就会变得纯正。
