河南工业大学软件工程期末考试

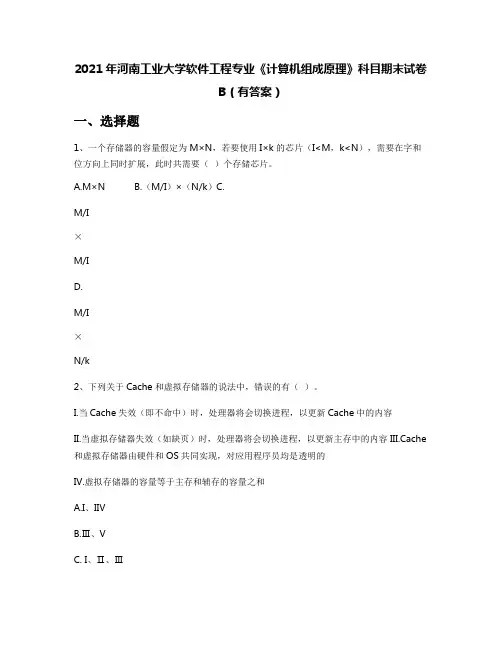

2021年河南工业大学软件工程专业《计算机组成原理》科目期末试卷B(有答案)
2021年河南工业大学软件工程专业《计算机组成原理》科目期末试卷B（有答案）一、选择题1、一个存储器的容量假定为M×N，若要使用I×k的芯片（I<M，k<N），需要在字和位方向上同时扩展，此时共需要（）个存储芯片。
A.M×NB.（M/I）×（N/k）C.M/I×M/ID.M/I×N/k2、下列关于Cache和虚拟存储器的说法中，错误的有（）。
I.当Cache失效（即不命中）时，处理器将会切换进程，以更新Cache中的内容II.当虚拟存储器失效（如缺页）时，处理器将会切换进程，以更新主存中的内容III.Cache 和虚拟存储器由硬件和OS共同实现，对应用程序员均是透明的IV.虚拟存储器的容量等于主存和辅存的容量之和A.I、IⅣB.Ⅲ、VC. I、Ⅱ、ⅢD. I、Ⅲ、Ⅳ3、假设在网络中传送采用偶校验码，当收到的数据位为10101010时，则可以得出结论（）A.传送过程中未出错B.出现偶数位错C.出现奇数位错D.未出错或出现偶数位错4、ALU属于（）。
A.时序电路B.控制器C.组合逻辑电路D.寄存器5、若浮点数用补码表示，则判断运算结果为规格化数的方法是（）。
A.阶符与数符相同，则为规格化数B.小数点后第一位为1，则为规格化数C.数符与小数点后第1位数字相异，则为规格化数D.数符与小数点后第1位数字相同，则为规格化数6、某同步总线的时钟频率为100MHz，宽度为32位，地址/数据线复用，每传输一个地址或数据占用一个时钟周期。
若该总线支持突发（猝发）传输方式，则一次“主存写”总线事务传输128位数据所需要的时间至少是（）。
A.20nsB.40nsC.50nsD.80ns7、在异步通信方式中，一个总线传输周期的过程是（）。
A.先传送数据，再传送地址B.先传送地址，再传送数据C.只传输数据D.无法确定8、CPU中不包括（）。
A.操作码译码器B.指令寄存器C.地址译码器D通用寄存器9、完整的计算机系统应该包括（）。
《软件工程》期末试卷及答案
《软件工程》期末试卷及答案一、选择题（每题2分，共20分）1. 下列哪项不是软件工程的基本目标？A. 提高软件的生产率B. 提高软件的质量C. 减少软件的开发成本D. 提高软件的可维护性答案：D2. 软件工程的三要素不包括以下哪项？A. 方法B. 工具C. 管理模式D. 知识库答案：D3. 下列哪种软件过程模型适用于需求不明确的项目？A. 水平模型B. 增量模型C. 迭代模型D. 瀑布模型答案：C4. 在软件项目管理中，项目经理负责以下哪项工作？A. 软件需求分析B. 软件设计C. 软件编码D. 项目计划与组织答案：D5. 以下哪种编程语言不属于面向对象编程语言？A. JavaB. C++C. PythonD. C答案：D6. 下列哪种软件测试方法属于静态测试？A. 单元测试B. 集成测试C. 系统测试D. 代码审查答案：D7. 以下哪种软件维护类型占总维护工作量的比例最大？A. 适应性维护B. 完善性维护C. 纠错性维护D. 预防性维护答案：C8. 下列哪种软件文档是软件开发过程中必须编写的？A. 项目计划书B. 需求规格说明书C. 设计文档D. 测试报告答案：B9. 下列哪种软件工程方法学强调开发过程的结构化和规范化？A. 结构化分析方法B. 面向对象分析方法C. 原型法D. 敏捷开发方法答案：A10. 以下哪个软件工具不属于CASE（计算机辅助软件工程）工具？A. 代码生成器B. 代码审查工具C. 项目管理工具D. 数据库管理系统答案：D二、填空题（每题2分，共20分）11. 软件工程的基本原则包括抽象、封装、模块化、层次化和信息隐藏等，其中______是一种将信息、数据和操作封装在一起的方法。
答案：封装12. 软件开发过程分为需求分析、设计、编码、测试和维护五个阶段，其中______阶段是软件开发过程中的核心阶段。
答案：设计13. 代码行（LOC）和功能点（FP）是衡量软件规模的两个指标，其中______是一种基于软件功能需求的规模度量方法。
软件工程期末试题（含答案）
软件工程期末试题（含答案）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、填空题（每空1分，共25分）1.软件生存周期一般可以划分为，问题定义、可行性研究、需求分析、设计、编码、测试和运行和维护。
2.基于软件的功能划分，软件可以划分成___系统软件_、支撑软件、应用软件__三种。
3.可行性研究，应从经济可行性、技术可行性、运行可行性、法律可行性和开放方案可行性等方面研究。
4.系统流程图是描绘物理系统的传统工具。
它的基本思想是用图形符号以黑盒子形式描绘系统里面的每个部件5.数据流图的基本四种成分：数据输入的源点和数据输出汇点、加工、数据流和数据存储文件。
6.结构化分析方法是面向_数据流_进行需求分析的方法。
结构化分析方法使用_数据流图DFD_与_数据字典_来描述。
7.继承性是自动地共享类、子类和对象中的方法和数据的机制。
8.软件详细设计工具可分为3类，即_图示工具_、_设计语言_和_表格工具_。
9.为了在软件开发过程中保证软件的质量，主要采取下述措施：_审查__、复查和管理复审、___测试_。
10.大型软件测试包括单元测试、集成测试、确认测试和系统测试四个步骤。
二、单项选择题（每小题2分，共20分）1.软件设计中划分模块的一个准则是（ C ）。
A、低内聚低耦合 B.低内聚高耦合 C.高内聚低耦合 D.高内聚高耦合2.Jackson设计方法是由英国的M. Jackson提出的，它是一种面向（ C ）的软件设计方法。
A、对象 B.数据流 C.数据结构 D.控制结构3.试判断下列叙述中，哪个（些）是正确的( C )。
a、软件系统中所有的信息流都可以认为是事务流b、软件系统中所有的信息流都可以认为是变换流c、事务分析和变换分析的设计步骤是基本相似的A、aB、bC、cD、b和c4.（ A ）是用户和设计交换最频繁的方法。
A、原型化方法B、瀑布模型方法 C. 螺旋模型方法D、构件组装模型5.软件工程方法学的目的是：使软件生产规范化和工程化，而软件工程方法得以实施的主要保证是( C )。
软件工程期末考试参考题及答案
一、填空题（每空1分, 共20分）1.软件生存周期一般可分为__问题定义__、可行性研究、_需求分析_____、设计编码、__测试________、运行与维护阶段。
2.按软件旳功能进行划分, 软件可以划分为系统软件、支撑软件和应用软件。
3.可行性研究重要集中在如下四个方面经济可行性、技术可行性、法律可行性和抉择。
4.顾客界面旳可使用性是顾客界面设计最重要旳也是最基本旳目旳。
5.常见旳软件概要设计措施有3大类: 以数据流图为基础构造模块构造旳___构造化设计措施_________, 以数据构造为基础构造模块旳__jackson措施__________, 以对象、类、继承和通信为基础旳__面向对象设计措施__________。
6.__数据流图________和__数据字典___共同构成系统旳逻辑模型。
7.软件测试旳措施有__分析措施________和___非分析措施_______（即黑盒法）。
8.单元测试一般以___白盒_____________测试为主, ___黑盒______测试为辅。
9.成本估计措施重要有__自底向上估计________、_自顶向下估计_________和算法模型估计三种类型。
二、单项选择题（每题2分, 共10分）1.下列哪个阶段不属于软件生存周期旳三大阶段（ C ）。
A.计划阶段B.开发阶段2. C.编码阶段 D.维护阶段3.需求分析是（A ）。
A. 软件开发工作旳基础B. 软件生存周期旳开始C. 由系统分析员单独完毕旳D. 由顾客自己单独完毕旳原型化措施是软件开发中一类常用旳措施, 它与构造化措施相比较, 更需要（ B ）。
A. 明确旳需求定义B.完整旳生命周期C、较长旳开发时间D、纯熟旳开发人员软件维护时, 对测试阶段未发现旳错误进行测试、诊断、定位、纠错, 直至修改旳回归测试过程称为（ A ）。
A、改正性维护B、适应性维护C、完善性维护D、防止性维护一般说来, 投入运行旳软件系统中有错误（A ）。
2022年河南工业大学软件工程专业《计算机组成原理》科目期末试卷A(有答案)
2022年河南工业大学软件工程专业《计算机组成原理》科目期末试卷A（有答案）一、选择题1、下述说法中正确的是（）。
I.半导体RAM信息可读可写，且断电后仍能保持记忆Ⅱ.动态RAM是易失性RAM，而静态RAM中的存储信息是不易失的Ⅲ.半导体RAM是易失性RAM，但只要电源不断电，所存信息是不丢失的IV.半导体RAM是非易失性的RAMA.I、ⅢB.只有ⅢC.Ⅱ、IVD.全错2、某C语言程序段如下：for（i=0；i<9；i++）{temp=1；for（j=0；j<=i；j++）temp+=a[J]；sum+=temp；}下列关于数组a的访问局部性的描述中，正确的是（）。
A.时间局部性和空间局部性皆有B.无时间局部性，有空间局部性C.有时间局部性，无空间局部性D.时间局部性和空间局部性皆无3、已知计算机A的时钟频率为800MHz，假定某程序在计算机A上运行需要12s。
现在硬件设计人员想设计计算机B，希望该程序在B上的运行时间能缩短为8s，使用新技术后可使B的时钟频率大幅度提高，但在B上运行该程序所需要的时钟周期数为在A上的1.5倍。
那么，机器B的时钟频率至少应为（）能运到所希望的要求。
A.800MHzB.1.2 GHzC.1.5GHzD.1.8GHz4、下列选项中，能缩短程序执行时间的措施是（）。
1.提高CPU时钟频率Ⅱ.优化数据通路结构ll.对程序进行编译优化A.仪I、ⅡB.仅I、ⅢC.仅Ⅱ、ID.I、Ⅱ、Ⅲ5、假定机器M的时钟频率为200MHz，程序P在机器M上的执行时间为12s。
对P优化时，将其所有乘4指令都换成了一条左移两位的指令，得到优化后的程序P。
若在M上乘法指令的CPl为102，左移指令的CPl为z，P的执行时间是P”执行时间的1.2倍，则P中的乘法指令条数为（）。
A.200万B.400万C.800万D.1600万6、下列关于总线说法中，正确的是（）I.使用总线结构减少了信息传输量II.使用总线的优点是数据信息和地址信息可以同时传送III.使用总结结构可以提高信息的传输速度IV.使用总线结构可以减少信息传输线的条数A.I，II，IIIB.II，III，IVC.III，IVD.只有I7、总线的半同步通信方式是（）。
软件工程期末试题及答案
软件工程期末试题及答案一、选择题（每题2分，共20分）1. 以下哪项不是软件工程的基本目标？A. 提高软件的生产效率B. 提高软件的质量C. 减少软件的开发成本D. 增加软件的复杂性答案：D2. 下面哪个不属于软件工程的三个主要过程？A. 软件规格B. 软件开发C. 软件测试D. 软件维护答案：A3. 下列哪种编程范式主要用于降低软件复杂性？A. 面向对象编程B. 过程式编程C. 函数式编程D. 逻辑编程答案：A4. 以下哪个不属于软件项目的管理活动？A. 项目计划B. 风险管理C. 质量保证D. 软件开发答案：D5. 以下哪个不是软件需求分析的工具？A. 数据流图（DFD）B. 实体关系图（ERD）C. 状态转换图（STD）D. 类图答案：B6. 以下哪个不属于软件设计的原则？A. 模块化B. 抽象C. 封装D. 继承7. 以下哪种测试方法主要用于检测软件的功能是否满足需求？A. 单元测试B. 集成测试C. 系统测试D. 验收测试答案：C8. 以下哪个不属于软件维护的类型？A. 适应性维护B. 完善性维护C. 纠错性维护D. 预防性维护答案：D9. 以下哪个不属于软件项目管理工具？A. Microsoft ProjectB. JiraC. TrelloD. Visual Studio10. 以下哪个不属于敏捷软件开发的特点？A. 短周期迭代B. 客户参与C. 重构D. 线性开发流程答案：D二、填空题（每题2分，共20分）1. 软件工程的基本目标包括提高软件的生产效率、提高软件的质量和______。
答案：减少软件的开发成本2. 软件工程的三个主要过程分别是软件规格、软件开发和______。
答案：软件维护3. 软件需求分析的主要工具包括数据流图（DFD）、实体关系图（ERD）和______。
答案：状态转换图（STD）4. 软件设计的原则包括模块化、抽象、封装和______。
答案：继承5. 软件测试的四个层次分别是单元测试、集成测试、系统测试和______。
《软件工程》期末考试以及答案
《软件工程》得分评卷人二、填空题（每空2分，共20分）期末考试一试卷1．在软件开发过程中要产生大批的信息，要进行大批的改正，能协调软件开发，并使：号位座考生注意：1．本试卷共有五道大题，满分100分。
杂乱减到最低程度。
2．考试时间90分钟。
2．规定功能的软件，在必定程度上对自己错误的作用拥有障蔽能力，则称此3．卷面整齐，笔迹工整。
软件。
4．填写内容不得高出密封线。
3．McCall提出的软件质量模型包含个软件质量特征。
密总分题号一二三四五核分人题分1520203015复查人得分得分评卷人一、名词解说题（每题3分，共15分）：号学 1.软件生计周期模型封数据词典DD：业专内聚性：名姓方法线4．软件可保护性胸怀的七个质量特征是可理解性、可测试性、可改正性、靠使用性和效率。
5.为了便于比较检查，测试用例应由输入数据和预期的6.程序设计语言的心理特征主要表此刻、简短性、传统7.软件构造是以为基础而构成的一种控制层次构造。
8.使用类创立对象的过程其实是类的过程。
9.构造化语言是介于自然语言和之间的一种半形式语10.若年利率为i，不计复利，n年后可得钱数为F，则此刻的价值得分评卷人三、简答题（每题5分，共20分）1．简述容错技术的四种主要手段，并解说。
2.以的看法，简述对软件测试的目的。
5.多态性：站授函就程序设计语言的工程特征而言，对程序编码有哪些要求？模块的内聚性包含哪些种类？得分评卷人四、理论应用题（每题15分，共30分）请使用PAD图和PDL语言描绘在数组A（1）～A（10）中找最大数的算法。
2．依据以下条件使用等价类区分法设计测试用例。
某一8位微机，其八进制常数定义为：以零开头的数是八进制整数，其值的范围是-177～177，如05，0127，-065。
得分评卷人五、实践应用题（每题15分，共15分）1．某电器公司公司部下的厂包含技术科、生产科等基层单位。
此刻想成立一个计算机协助公司管理系统生产科的任务是：1）依据销售公司转来的内部合同（产品型号、规格、数目、交获日期）拟订车间月生产计划。
软件工程期末考试试卷附答案
软件工程期末考试试卷附答案一. 选择题（每题4分，共30题，总分120分）1. 软件工程的目标是什么？A. 提高软件开发效率和质量B. 实现软件系统的功能需求C. 加快软件产品的上市时间D. 增加软件系统的用户体验答案：A2. 软件生命周期模型有哪些？A. 瀑布模型B. 原型模型C. 敏捷开发模型D. 螺旋模型答案：A、B、C、D3. 在软件工程中，需求工程的任务是什么？A. 收集用户需求B. 分析用户需求C. 规划需求开发过程D. 验证和确认需求答案：A、B、C、D4. 软件配置管理是指什么？A. 管理软件的需求变更B. 管理软件的源代码C. 管理软件的版本迭代D. 管理软件的错误修复答案：B、C、D5. 软件测试的目的是什么？A. 发现软件中的错误和缺陷B. 验证软件是否满足用户需求C. 提高软件的可靠性和质量D. 减少软件开发时间和成本答案：A、B、C6. 软件维护是指什么？A. 修复发现的软件错误B. 优化软件的性能和效率C. 更新软件的功能和特性D. 软件系统的日常管理和支持答案：A、B、C、D7. 软件风险管理包括哪些活动？A. 风险识别和评估B. 风险规避和转移C. 风险监控和控制D. 风险应对和应急处理答案：A、B、C、D8. 软件工程的核心原则是什么？A. 解释性和可行性原则B. 详细性和可测性原则C. 可维护性和可扩展性原则D. 可重复性和可验证性原则答案：B、C、D9. UML（统一建模语言）是用来做什么的？A. 描绘软件系统的静态结构B. 描述软件系统的行为和交互C. 绘制软件系统的数据流程D. 显示软件系统的部署结构答案：A、B、C、D10. 软件工程中的项目管理包括哪些主要过程？A. 项目计划和进度管理B. 项目风险和质量管理C. 项目需求和配置管理D. 项目团队和沟通管理答案：A、B、C、D11. 软件度量是用来做什么的？A. 评估软件产品的质量B. 监控软件开发的进展C. 改进和优化软件工艺D. 比较不同软件的性能答案：A、B、C、D12. 软件工程的伦理问题包括什么？A. 知识产权和版权问题B. 用户隐私和数据保护C. 软件安全和漏洞利用D. 职业道德和责任意识答案：A、B、C、D13. 什么是软件工程的标准？A. 是评估软件工程管理的指标B. 是规定软件开发流程的指南C. 是实现软件质量保证的方法D. 是确保软件安全性的基准答案：B、C14. 软件工程中的团队协作有哪些挑战？A. 沟通和协调不畅B. 人员技能和素质不匹配C. 资源和时间的约束D. 对项目目标和需求理解不一致答案：A、B、C、D15. 关于软件工程的学科范畴，下列说法正确的是：A. 软件工程包括软件开发过程的实施和管理B. 软件工程仅关注软件开发阶段C. 软件工程只涉及编程和代码实现D. 软件工程不包括对用户需求的研究答案：A二. 简答题（每题10分，共5题，总分50分）1. 什么是软件工程？软件工程的基本原理和方法有哪些？答案：软件工程是将工程学原理和方法应用于软件开发的学科，旨在提高软件开发的效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010-2011 河南工业大学期末软件工程考试
适合年级：计科09级
一、单项选择题（本大题共20小题，每小题1分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．软件开发环境按解决的问题分类包含（）
A．程序设计环境B．工具箱环境
C．基于方法的环境D．以语言为中心的环境
2．为了提高软件产品的质量和可靠性，对某些无法避开的差错，使其影响减至最小程度所采用的技术是（）
A．容错技术B．避开错误技术
C．检测技术D．排错技术
3．软件复杂性的常用度量方法包括（）
A．BOEHM度量法B．可扩充度量法
C．线性度量法D．代码行度量法
4．面向对象的要素包含（）
A．对象的唯一性B．抽象
C．继承性D．分类性
5．构造原型时，主要考虑（）
A．全部功能B．原型要体现的特征
C．全部细节D．全部要求
6．维护中，因修改文件的打开或关闭而引起的错误是（）
A．文档副作用B．数据副作用
C．编码副作用D．设计副作用
7．诊断和消除程序在使用过程中发生错误的过程称为（）
A．校正性维护B．适应性维护
C．完善性维护D．预防性维护
8．在白盒技术测试用例的设计中，以下覆盖标准中发现错误能力最强的是（）
A．语句覆盖B．判定/条件覆盖
C．条件组合覆盖D．判定覆盖
9．软件调试技术包括（）
1
A．回溯法调试B．循环覆盖调试
C．边界值分析调试D．集成测试调试
10．在软件测试中，首先对每个模块分别进行单元测试，然后再把所有的模块按设计要求组装在一起测试，称为（）
A．确认测试B．系统测试
C．渐增式测试D．非渐增式测试
11．源代码的可维护性表现了程序设计语言的（）
A．心理特性B．工程特性
C．技术特性D．传统特性
12．至今已有好几百种不同的高级语言，它们有的是用于数值计算，有的是用于商业管理，有的是用于编写系统软件。
以下语言中较适用于数值计算的语言是（）
A．BASIC B．SQL
C．LISP D．FORTRAN
13．在JSP方法中解决结构冲突的具体办法是（）
A．引入中间数据结构或中间文件B．删除某个输入数据结构
C．删除某个输出数据结构D．增加某个输入或输出数据结构
14．模块的内聚性可以按照内聚程度的高低进行排序，以下排列中属于从低到高
．．．．的正确次序是（）A．偶然内聚，时间内聚，逻辑内聚
B．通信内聚，时间内聚，逻辑内聚
C．逻辑内聚，通信内聚，顺序内聚
D．功能内聚，通信内聚，时间内聚
15．以下软件生存周期的活动中，要进行软件结构设计的是（）
A．测试用例设计B．概要设计
C．程序设计D．详细设计
16．能够清楚地表示复杂的条件组合与应做的动作之间的对应关系的工具是（）
A．结构化语言B．PAD图
C．判定表D．程序流程图
17．需求分析方法必须能够表达和理解问题的数据域和（）
A．数据流B．用户类型
C．功能域D．应用领域
18．以用户需求为动力，以对象作为驱动的模型是（）
A．瀑布模型B．基于知识的模型
C．喷泉模型D．增量模型
2
19．把软件生产的全过程人为地划分为若干阶段使得软件人员能根据每一阶段的不同特点更好地组织和管理软件项目的开发，这种概念就是（）
A．软件项目管理B．软件工程
C．软件项目计划D．软件生存期
20．在软件生存期的各个阶段中跨越时间最长的阶段是（）
A．需求分析阶段B．设计阶段
C．测试阶段D．维护阶段
二、填空题（本大题共10小题，每空2分，共20分）
请在每小题的空格中填上正确答案。
错填、不填均无分。
21．软件工具通常由工具、工具接口和_______________三部分构成。
22．软件工程管理中的控制包括进度控制、人员控制、经费控制和_______________。
23．软件开发的原型模型可以分为三类，它们是：探索型原型、实验型原型和_______________。
24．软件复杂性主要表现在程序的复杂性。
程序的复杂性主要指_______________程序的复杂性。
25．白盒法中，_______________首先以详细设计或源程序为基础，导出控制流程图的拓扑结构（程序图）。
26．在软件的详细设计中，根据控制流程从上到下，从左到右展开的设计工具是_______________。
27．一个模块通过传递开关、标志对某一模块的多种功能进行选择，则这两个模块之间的耦合方式是_______________。
28．结构化分析是面向_______________进行需求分析的方法。
29．有效的模块化是通过定义一组_______________的模块来实现信息隐蔽的，这些模块彼此之间仅交换那些为了完成系统功能所必须的信息。
30．在软件生产中，_______________的作用是规定了获取、供应、开发、操作和维护软件时，要实施的过程、活动和任务。
三、名词解释题（本大题共5小题，每小题3分，共15分）
31．软件开发环境
32．错误推测法
33．黑盒测试法
34．软件质量保证
35．瀑布模型
四、简答题（本大题共4小题，每小题5分，共20分）
36．增量构造模型有什么特点？
37．软件测试要经过哪些步骤？简述这些测试的基本任务。
38．简述需求分析方法应遵循的基本原则。
39．模块间的耦合性包括哪些类型？
3
五、应用题（本大题共3小题，第40小题7分，第41小题8分，第42小题10分，共25分）
40．设有如下程序流程图
根据表中的测试数据回答如下问题：
（1）满足语句覆盖的最少测试组合是什么？
（2）满足判定覆盖的最少测试组合是什么？
（3）满足条件组合覆盖的最少测试组合是什么？
41．有一个处理单价为5角钱的饮料的自动售货机软件，其规格说明如下：
（1）若投入5角钱或1元钱的硬币，按下饮料的按钮，则相应的饮料就送出来。
（2）若售货机没有零钱找，则一个显示零钱找完的红灯亮，这时投入1元硬币并按下按钮后，饮料不送出来并且1元硬币也退出来；
（3）若有零钱找，则显示零钱找完的红灯灭，在送出饮料的同时退还5角硬币。
试用判定表描述加工逻辑。
（要求用单条件，不允许用复合条件）
42．一实时监护系统的中央处理机的功能如下：
（1）由定时检测系统取得各个监护病员的生理数据（脉搏，体温，血压）经合法性检查后，与预先保存的每一病号生理临界数据进行比较；
（2）如发现超越临界则启动自动报警装置发出警报信号；
（3）定时检测的数据将被格式化并被记入日志文件；
试根据要求画出该问题的数据流图，并将其转换为软件结构图。
4
软件工程答案：
5
6
7。
