逆向CAD模型重建的一般步骤:
1) 根据几何特征对点云数据进行分割, 2) 分别对各个曲面片进行拟合, 3)通过曲面的过渡、相交、裁剪、倒圆等手段,将多个曲面“缝 合”成一个整体,即重建的CAD模型。
1 逆向工程CAD系统的分类
1、根据CAD系统提供的方式分类
以测量数据点为研究对象的逆向工程技术,其逆向 软件的开发经历了两个阶段:
快速曲面造型方式是通过对点云的网格化处理,建 立多面体化表面来实现的,其代表有Geomagic Studio和 Re-soft等。 一个完整的网格化处理过程通常包括以下步骤:
1)从点云中重建三角网格曲面; 2)对这个三角网格曲面分片,得到一系列有四条边界的子网格 曲面; 3)对这些子网格逐一参数化; 4)用NURBS曲面片拟合每一片子网格曲面,得到保持一定连 续性的曲面样条,由此得到用NURBS曲面表示的CAD模型,可 以用CAD软件进行后续处理。
cad doctor ex 逆向工程教程

CADdoctor 逆向工程教程目录1关于本教程 (3)1.1教程概述 (3)1.2 关于菜单和图表符号 (3)1.3 关于图像 (3)2操作流程 (4)3 逆向工程(多边形-> NURBS曲面) (5)3.1本部分概述 (5)3.2导入STL文件作为多边形模型 (5)3.3线段化 (8)3.4手动生成线段 (10)3.4.1 分割线段 (10)3.4.2连接线段 (12)3.5用每一个线段生成B-rep曲面 (13)3.6 利用标准修复功能修复生成的B-rep模型 (14)3.7多边形和B-rep之间距离的确认 (16)3.8 导出一个生成的B-rep模型作为CAD文件 (16)4 逆向工程(多边形/CAD模型-> NURBS曲面) (17)4.1 本部分综述 (17)4.2 导入STL文件作为多边形模型 (17)4.3导入IGES文件作为CAD模型 (19)4.4登记(将多边形位置拟合到原始的CAD模型) (20)4.5 从CAD模型中提取边界边 (22)4.6线段化 (24)4.7 手动线段化 (26)4.8 用每个线段生成B-rep曲面 (26)4.9 修复生成的B-rep 模型 (27)4.10多边形和B-rep之间距离的确认 (30)4.11 导出 (30)4.12 本部分概述 (31)4.13导出STL文件作为多边形模型 (31)4.14导入IGES文件作为CAD模型 (33)4.15多边形和B-rep之间距离的确定 (34)4.16检测变形目标 (34)4.17 对应 (35)4.18 选择固定面 (36)4.19检测创建线段 (37)4.20拟合曲面 (37)4.21多边形和B-rep之间距离的确认 (38)4.22导出 (38)1关于本教程1.1教程概述本教程包括5章。
阐释利用CADdoctor逆向工程功能进行逆向工程的基本框架。
假如您不了解如何使用CADdoctor的基本功能,在阅读本教程之前请参阅CADdoctor 初级用户教程 (tutorial_std.pdf),首先掌握CADdoctor的基本功能。
逆向工程中的CAD建模技术及软件系统应用

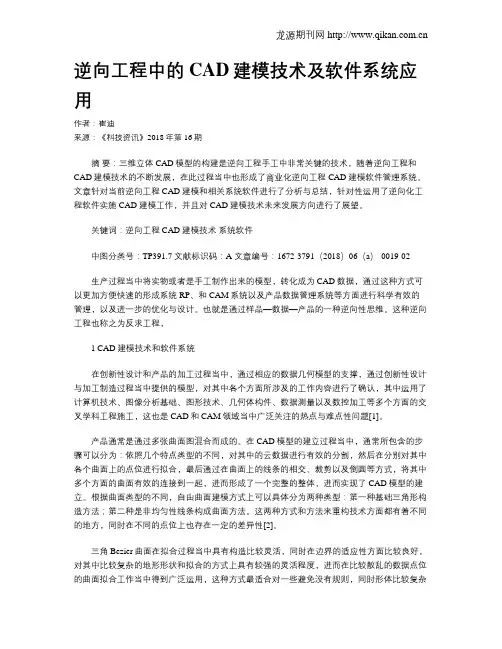

逆向工程中的CAD建模技术及软件系统应用作者:崔迪来源:《科技资讯》2018年第16期摘要:三维立体CAD模型的构建是逆向工程手工中非常关键的技术,随着逆向工程和CAD建模技术的不断发展,在此过程当中也形成了商业化逆向工程CAD建模软件管理系统。
文章针对当前逆向工程CAD建模和相关系统软件进行了分析与总结,针对性运用了逆向化工程软件实施CAD建模工作,并且对CAD建模技术未来发展方向进行了展望。
关键词:逆向工程 CAD建模技术系统软件中图分类号:TP391.7 文献标识码:A 文章编号:1672-3791(2018)06(a)-0019-02生产过程当中将实物或者是手工制作出来的模型,转化成为CAD数据,通过这种方式可以更加方便快速的形成系统RP、和CAM系统以及产品数据管理系统等方面进行科学有效的管理,以及进一步的优化与设计。
也就是通过样品—数据—产品的一种逆向性思维。
这种逆向工程也称之为反求工程,1 CAD建模技术和软件系统在创新性设计和产品的加工过程当中,通过相应的数据几何模型的支撑,通过创新性设计与加工制造过程当中提供的模型,对其中各个方面所涉及的工作内容进行了确认,其中运用了计算机技术、图像分析基础、图形技术、几何体构件、数据测量以及数控加工等多个方面的交叉学科工程施工,这也是CAD和CAM领域当中广泛关注的热点与难点性问题[1]。
产品通常是通过多张曲面图混合而成的。
在CAD模型的建立过程当中,通常所包含的步骤可以分为:依照几个特点类型的不同,对其中的云数据进行有效的分割,然后在分别对其中各个曲面上的点位进行拟合,最后通过在曲面上的线条的相交、裁剪以及倒圆等方式,将其中多个方面的曲面有效的连接到一起,进而形成了一个完整的整体,进而实现了CAD模型的建立。
根据曲面类型的不同,自由曲面建模方式上可以具体分为两种类型:第一种基础三角形构造方法;第二种是非均匀性线条构成曲面方法。
这两种方式和方法来重构技术方面都有着不同的地方,同时在不同的点位上也存在一定的差异性[2]。
逆向工程CAD技术

因此,逆向工程技术与CAD/CAM系统的结合对 这些企业的应用有重要意义。这一点我们在多年 的技术服务过程中深有体会。一方面各个模具企 业非常欢迎在企业推广逆向工程技术,但是另一 方面又苦于缺乏必要的指导广。
与CAD/CAM系统在我国几十年的应用时间相比, 逆向工程技术为工程技术人员了解只有十几年甚 至几年的时间,时间虽短,但是逆向工程技术宽 广的应用前景已经为大多数工程技术人员所关注, 这对提高我国模具制造行业的整体技术含量,进 而提高产品的市场竞争力具有重要推动作用。
逆向工程CAD建模关键技术和研究,是加快我国产 品创新设计的发展步伐所急需解决的重要工程。同 时,逆向工程CAD系统和技术可广泛应用于汽车、 摩托车、家用电器等复杂产品外形的修复、改造与 创新设计;自然景物的计算机描述;人体拟合;如头 盔、太空服等一些功能复杂、价格昂贵的产品的设 计等。因此,这一研究具有广阔的应用前景,尤其 是对于提高我国航空、航天、汽车、摩托车、模具 工业产品的快速CAD设计与制造水平,增强产品设 计与制造中的高新技术含量,提高产品的市场竞争 能力,具有重要的实际意义和经济价值。
但是在实际应用过程中由于大多数工程技术人员对逆向工程技术不够了解将逆向工程技术与现有cadcam技术等同起来用现有cadcam系统的技术水平要求逆向工程技术往往造成人们对逆向工程技术的不信任和一些误从理论角度上分析逆向工程技术应该是能够按照产品的测量数据重建出可以与现有cadcam系统完全兼容的cad模型
下面介绍几个比较著名的逆向工程CAD软件
GeoMagic
美国RainDrop公司的逆向工程CAD软件,具有丰 富的数据处理手段,可以根据测量数据快速构造 出多张连续的曲面模型。软件的应用领域包括了 从工业设计到医疗仿真等诸多方面,用户包括通 用汽车、BMW等大制造商。
基于逆向工程的CAD模型重构技术研究

基于逆向工程的CAD模型重构技术研究引言计算机辅助设计(CAD)是现代工程领域不可或缺的工具。
CAD系统可以辅助工程师进行数字模拟和设计,并生成三维模型。
然而,在一些特定的工程领域中,没有可用的 CAD 模型或者现有 CAD 模型不完整或过时,就需要进行重构。
而基于逆向工程的 CAD 模型重构技术就是解决这一问题的有效方法。
一、逆向工程逆向工程是指通过技术手段对已经存在的产品或物体进行数字化复制和重建的过程。
它通常包括以下几个步骤:1. 采集数据:采用各种方法获取物体表面的几何数据和其他特性信息,这些信息可以包括几何、材料、结构、功能等。
2. 处理数据:将采集到的数据整合到计算机中,利用计算机软件对数据进行分析和处理,以便生成数字化的三维模型。
3. 重建模型:根据采集到的数据,利用 CAD 软件或其他数字化软件技术,生成具有几何形状、物理属性等特征的三维模型。
逆向工程技术因其快速、准确、具有广泛适用性等特点,已被广泛应用于工程领域。
逆向工程技术的应用范围包括:汽车工业、航空航天工业、电子工业、医疗设备制造等。
二、CAD 模型重构CAD 模型重构是指将物理对象转换为几何模型的过程。
重构 CAD 模型的过程非常复杂,需要采用先进的 CAD 技术来实现。
CAD 模型重构主要包括以下步骤:1. 掌握初始数据:在进行 CAD 模型重构之前,必须先掌握一些初始数据,包括物体的尺寸、几何形状、表面特征等。
2. 数据分析:将采集到的数据进行分析,并利用计算机辅助工程软件,如Pro/E、UG、CATIA等,对数据进行处理和分析,以便生成数字化三维模型。
3. 重构模型:根据获得的数据和分析结果,利用CAD软件等应用程序重构数字化三维模型。
数字化的 CAD 模型可以进一步应用于工程设计、计算机模拟、3D 打印等领域。
三、基于逆向工程的 CAD 模型重构技术在逆向工程中,利用 CAD 软件进行 CAD 模型重构是一种基本技术。

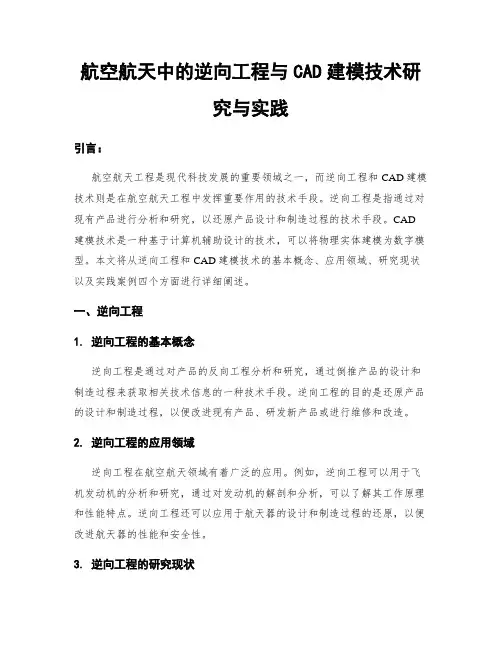

航空航天中的逆向工程与CAD建模技术研究与实践
