模具制造流程
模具的生产流程
模具的生产流程
模具生产是工业制造中重要的环节之一，它主要涉及到从设计到
制造再到加工、修理、改造等方面的各个环节。
以下是模具的生产流程：
1、设计阶段：模具的制作始于设计，制作模具的设计师必须详细
地了解产品的使用要求、尺寸、形状等。
在设计过程中需要进行设计
评估，有利于确定所选的材料、加工技术和成型工艺等。
2、材料选择：在材料选择过程中，设计师必须考虑到模具材料的
机械性能、成本、精度等因素。
一般情况下，模具材料要求坚硬而不
易变形。
3、制造模具：制造模具的技术水平决定了模具的质量和精度，因此，制造模具的工作人员必须具备一定的专业知识。
4、加工模具：加工模具是需要反复校验和测试的，主要包括开槽、打孔、切割、抛光、磨削和刻蚀等。
在这个环节中，需要使用一些高
精度机床和其他装备，以确保各个部件的精度和质量。
5、测试和修理：在测试阶段，需要对模具进行加工测试，以检查
模具的质量和精度。
如果出现问题，需要对模具进行修理或修改。
6、维护和修理：模具在使用过程中会出现损坏、磨损、老化等
问题，需要及时进行维护和修理。
总之，模具生产是一个复杂的过程，需要多方面的专业技术和精湛的技艺。
只有经过严格的设计、制造、修理和维护，才能够确保模具的质量和使用寿命。
模具制造的工艺流程
模具制造的工艺流程模具制造的工艺流程是一个复杂且精细的过程，它涉及到多个阶段，每个阶段都有其独特的作用和重要性。
下面将详细介绍这一过程，确保逻辑通顺、内容完整且没有重复。
1. 设计阶段模具制造的第一步是进行设计。
设计师根据产品的形状、尺寸和性能要求，使用CAD（计算机辅助设计）软件绘制出模具的三维模型。
在设计过程中，需要考虑材料的选择、模具的结构、加工方法等因素。
设计师还需与产品工程师和客户沟通，确保模具设计满足所有需求。
2. 材料选择与准备设计完成后，需要选择合适的材料来制造模具。
模具材料的选择取决于产品的性质、生产数量以及成本要求。
常见的模具材料有工具钢、铝合金、镁合金等。
材料准备好后，需要进行热处理、切割和打磨等预处理，以提高材料的性能。
3. 加工阶段加工是模具制造的核心环节。
它包括粗加工、半精加工和精加工三个阶段。
粗加工主要是通过铣削、车削等方法去除大部分余量，形成模具的基本形状。
半精加工则是对模具进行进一步的修整，使其接近最终形状。
精加工则是最后的修整过程，通过磨削、抛光等方法使模具达到设计要求。
4. 装配与调试加工完成后，需要将各个部件装配在一起，形成完整的模具。
装配过程中需要注意各部件之间的配合间隙和位置精度。
装配完成后，需要进行调试，检查模具的动作是否顺畅、尺寸是否合格等。
5. 试模与修正调试合格后，开始进行试模。
试模是在生产条件下模拟实际生产过程，以检验模具的性能和可靠性。
试模过程中可能会发现一些问题，如尺寸超差、表面质量不佳等。
这时需要对模具进行修正，直至达到生产要求。
6. 验收与交付修正完成后，模具需要进行验收。
验收包括外观检查、尺寸测量、性能测试等多个方面。
验收合格后，模具就可以交付给客户使用了。
交付时，需要提供相关的技术文件和操作说明书，以便客户能够正确地使用和维护模具。
7. 维护与保养模具在使用过程中，需要定期进行维护和保养。
这包括清洁模具表面、检查模具的磨损情况、润滑模具的运动部件等。
铸铁模具制造操作流程
铸铁模具制造操作流程铸铁模具是一种常用的工业产品制造工具，在各种行业中都有广泛的应用。
铸铁模具的制造过程需要经过一系列严谨的操作流程，以确保最终产品的质量和精度。
下面将介绍铸铁模具制造的详细操作流程。
1. 设计铸铁模具的制造首先需要进行设计。
设计师根据客户的需求和产品要求，绘制出详细的模具设计图纸。
设计图纸包括模具的尺寸、结构、零部件数量等信息，设计师需要确保设计的模具能够准确复制产品的形状和尺寸。
2. 材料准备制造铸铁模具需要选择合适的材料。
通常情况下，铸铁模具的主要材料为铸铁或钢铁。
制造模具所需的材料需要提前准备好，并进行必要的加工处理，以确保材料的强度和稳定性。
3. 加工零部件根据设计图纸，操作人员开始加工模具的各个零部件。
这个过程包括铸造、锻造、数控加工等多种加工方式，需要操作人员具备一定的加工技术和技能。
加工出来的零部件需要经过严格的质量检验，确保符合设计要求。
4. 组装各个零部件加工完成后，操作人员开始进行模具的组装工作。
根据设计图纸上的位置和要求，将各个零部件精确地组装在一起，形成完整的模具结构。
组装过程需要谨慎细致，确保每个零部件的位置和连接是正确的。
5. 调试完成模具的组装后，需要进行调试。
操作人员根据实际情况对模具进行调整，确保模具的每个功能和部件都能正常工作。
调试过程可能需要多次反复，直到模具完全符合要求为止。
6. 使用经过调试后的铸铁模具可以投入使用。
操作人员根据客户的订单和产品要求，使用模具进行产品的生产。
在使用过程中，需要定期对模具进行维护和保养，以延长模具的使用寿命和保证产品质量。
7. 检验生产出来的产品需要进行严格的检验。
检验人员对产品进行外观和尺寸的检测，确保产品符合标准和客户的要求。
如果发现产品有质量问题，需要及时对模具进行调整或修复，以确保产品质量。
通过以上的操作流程，铸铁模具可以顺利进行制造、调试和使用，从而满足不同行业的生产需求。
铸铁模具制造是一个技术含量较高的工艺过程，需要操作人员具备一定的制造技能和经验，才能确保模具的质量和稳定性。
五金模具制造工艺流程
五金模具制造工艺流程
1、筹备工作:在开始制造模具之前，必须对设计图纸进行检查，根据设计图纸的要求，准备模具的材料，确定生产进度，并组织好模具制造所需的人员、机器设备和生产资料。
2、铸件加工：主要根据模具图纸要求，采用压铸或锻造等方法将材料成型，用于生
产模具基体。
3、图纸测量：按照设计图纸要求，精确测量铸件尺寸，确保精度。
4、预加工：主要以反冲加工为主，包括冲裁、磨削、开表面，磨出模具基体的凸、
凹及微细外形结构，以及模具尺寸上的精度要求。
5、加工：主要是模具的刨削、镗削和攻丝加工，就是将一般必需的模具零件进行加工，组装成完整模具。
6、精加工：主要是模具零件的精确加工，如磨削、冲边以及细节处理，以及模具基
体的面抛光等，确保模具的精度和外观效果。
7、检测：检查模具的精度、表面细节、尺寸及螺丝等，确保模具达到设计要求。
以上是五金模具制造的主要工艺流程，精密的工艺流程，经验丰富的技术人员，才能
制造出高精度的五金模具。

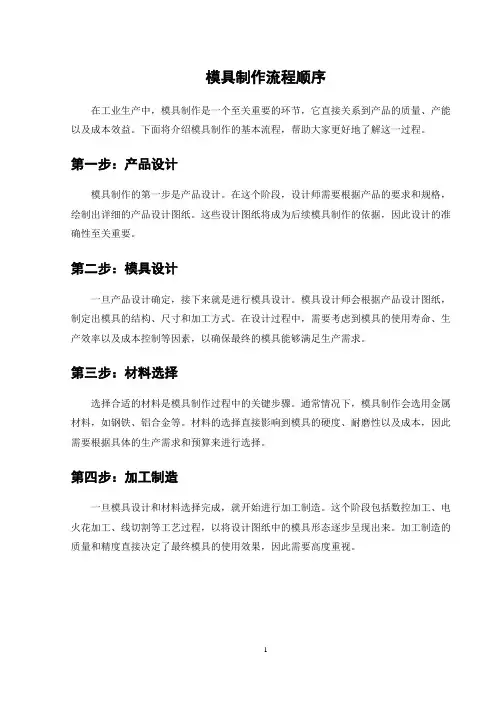

模具制作流程顺序
模具制作流程顺序在工业生产中，模具制作是一个至关重要的环节，它直接关系到产品的质量、产能以及成本效益。
下面将介绍模具制作的基本流程，帮助大家更好地了解这一过程。
第一步：产品设计模具制作的第一步是产品设计。
在这个阶段，设计师需要根据产品的要求和规格，绘制出详细的产品设计图纸。
这些设计图纸将成为后续模具制作的依据，因此设计的准确性至关重要。
第二步：模具设计一旦产品设计确定，接下来就是进行模具设计。
模具设计师会根据产品设计图纸，制定出模具的结构、尺寸和加工方式。
在设计过程中，需要考虑到模具的使用寿命、生产效率以及成本控制等因素，以确保最终的模具能够满足生产需求。
第三步：材料选择选择合适的材料是模具制作过程中的关键步骤。
通常情况下，模具制作会选用金属材料，如钢铁、铝合金等。
材料的选择直接影响到模具的硬度、耐磨性以及成本，因此需要根据具体的生产需求和预算来进行选择。
第四步：加工制造一旦模具设计和材料选择完成，就开始进行加工制造。
这个阶段包括数控加工、电火花加工、线切割等工艺过程，以将设计图纸中的模具形态逐步呈现出来。
加工制造的质量和精度直接决定了最终模具的使用效果，因此需要高度重视。
第五步：热处理为了提高模具的硬度和耐用度，通常会进行热处理。
热处理是通过控制材料的加热和冷却过程，改变其内部结构，从而获得所需的硬度和强度特性。
正确的热处理可以显著延长模具的使用寿命，降低生产成本。
第六步：组装调试完成热处理后，就可以进行模具的组装和调试工作。
这个阶段包括模具零部件的组装，以及与生产设备的配合调试。
通过仔细的组装和调试，可以确保模具在生产过程中能够正常运行，并获得高质量的成品。
结语模具制作是一个复杂而精密的过程，需要设计师、工程师和技术工人之间紧密合作，共同完成从设计到制造的每一个环节。
只有通过精心的规划和严谨的执行，才能制作出高质量、高效率的模具，为企业的生产提供有力保障。
希望本文能够帮助大家更好地了解模具制作的流程和重要性。

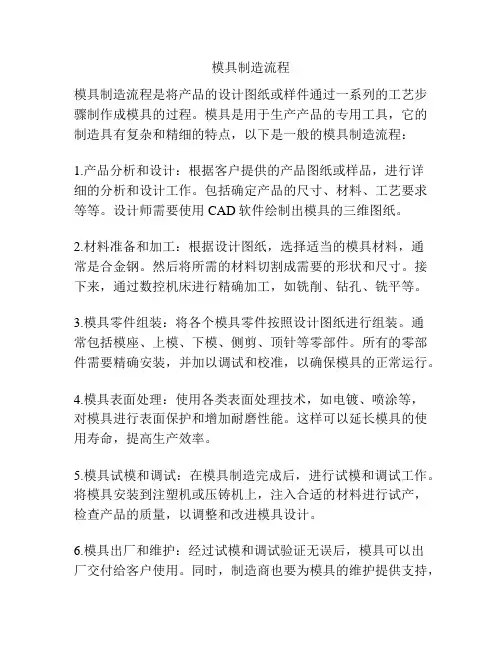

模具制造流程
模具制造流程
模具制造流程是将产品的设计图纸或样件通过一系列的工艺步骤制作成模具的过程。
模具是用于生产产品的专用工具，它的制造具有复杂和精细的特点，以下是一般的模具制造流程：
1.产品分析和设计：根据客户提供的产品图纸或样品，进行详
细的分析和设计工作。
包括确定产品的尺寸、材料、工艺要求等等。
设计师需要使用CAD软件绘制出模具的三维图纸。
2.材料准备和加工：根据设计图纸，选择适当的模具材料，通
常是合金钢。
然后将所需的材料切割成需要的形状和尺寸。
接下来，通过数控机床进行精确加工，如铣削、钻孔、铣平等。
3.模具零件组装：将各个模具零件按照设计图纸进行组装。
通
常包括模座、上模、下模、侧剪、顶针等零部件。
所有的零部件需要精确安装，并加以调试和校准，以确保模具的正常运行。
4.模具表面处理：使用各类表面处理技术，如电镀、喷涂等，
对模具进行表面保护和增加耐磨性能。
这样可以延长模具的使用寿命，提高生产效率。
5.模具试模和调试：在模具制造完成后，进行试模和调试工作。
将模具安装到注塑机或压铸机上，注入合适的材料进行试产，检查产品的质量，以调整和改进模具设计。
6.模具出厂和维护：经过试模和调试验证无误后，模具可以出
厂交付给客户使用。
同时，制造商也要为模具的维护提供支持，
定期进行检查和保养，以确保模具的正常运行和良好的使用寿命。
总之，模具制造流程是一个复杂而精细的过程，在模具制造中，设计和技术水平起着至关重要的作用。
只有设计合理，加工精细，才能生产出具有高质量和高效益的模具，提高产品的质量和生产效率。
模具制作的工艺流程
模具制作的工艺流程模具制作工艺流程模具制作是工业生产中必不可少的环节之一，它是现代工业产品制造的基础和关键环节。
下面将详细介绍模具制作的工艺流程。
一、模具设计模具制作的第一步是进行模具的设计。
根据客户提供的产品图纸和要求，模具设计师会使用CAD、UG、ProE等软件进行三维模型的建立和设计。
这一步是确定模具的结构和尺寸，以及模具所需材料的选择。
二、模具加工在模具设计完成后，需要进行模具的加工。
首先是进行钢材的选择和准备，根据模具设计的要求选取合适的材料，通常常用的材料有P20钢、45#钢、718H钢等。
接下来是进行铣床加工、车床加工、电火花加工等一系列的加工工艺，将钢材加工成所需的模具零件。
这一步需要高精度的机械设备以及熟练的技术工人。
三、模具组装模具加工完成后，需要进行模具的组装。
将各个零部件进行装配，并进行调整、校正，确保模具的精度和质量。
这一步需要对模具零部件的加工精度要求非常高，以确保模具的使用寿命和生产效率。
四、模具调试完成模具组装后，需要进行模具的调试。
通过在注塑机上进行模具安装和调试，检查模具的运行情况和产品的质量。
在这个过程中，需要调整模具的工艺参数，如温度、压力、速度等，以获得最佳的生产效果。
五、模具试产调试完成后，进行模具试产。
在试产过程中，进行模具的性能测试，检查产品的尺寸、表面质量、强度等指标，确保模具能够满足生产需要。
同时，对模具进行调整和改进，以提高模具的使用寿命和生产效率。
六、模具维护模具试产合格后，需要进行模具的维护。
定期对模具进行清洁、润滑和保养，以延长模具的使用寿命。
同时，定期检查模具的磨损情况，对损坏或磨损的零部件进行更换，确保模具的正常运行。
模具制作是一个复杂而具有挑战性的过程，需要高精度的设备和专业的技术工人。
只有通过严格的工艺流程和质量控制，才能生产出高质量的模具，为工业生产提供稳定可靠的支持。
模具生产工艺流程
模具生产工艺流程一、材料准备模具的材料通常是钢材，因为钢材具有良好的机械性能和耐磨性。
在材料准备阶段，首先需要选取合适的钢材，并且进行材料试验和分析，确保材料质量符合要求。
然后将钢材进行锯切或剪切，根据模具设计图纸的要求切割出合适的尺寸。
二、模具设计模具设计是模具生产工艺流程中非常重要的一步，直接影响到模具的制造质量和使用效果。
在模具设计阶段，需要根据客户的需求和产品要求进行模具结构设计，包括模具元件形状、尺寸和布局等。
设计完成后，通过CAD软件进行三维建模，并进行模流分析和模具强度计算，确保设计的可靠性和合理性。
三、加工制造加工制造是模具生产工艺流程中的核心环节，包括粗加工、热处理、机加工和精加工等工艺过程。
首先是粗加工，将材料的初步尺寸削减到适当的大小。
然后进行热处理，通过淬火和回火等热处理方法改变材料的组织结构和性能，增加模具的硬度和耐磨性。
接着进行机加工，根据模具设计图纸进行车、铣、磨、钻等加工操作。
最后进行精加工，采用刮磨、拉磨等工艺方法对模具表面进行修整，提高模具的加工精度。
四、调试试模调试试模是模具生产工艺流程中非常重要的一步，通过对模具进行调试和试模，检验和改善模具的性能和精度。
首先进行模具安装和调整，确保各个模具零件的配合和工作正常。
然后进行试模，通过模具来生产样品或产品，并进行调整和改进，以达到产品的要求和客户的需求。
五、模具保养模具保养是模具生产工艺流程中的最后一步，为了延长模具的使用寿命和提高模具的生产效率，需要进行定期的保养和维护。
保养工作包括模具的清洁、润滑、防锈和更换损耗零件等，确保模具的正常运行。
同时还需要进行模具的记录和台账，以便统计和分析模具的使用情况，提升模具的管理水平。
总的来说，模具生产工艺流程包括材料准备、模具设计、加工制造、调试试模和模具保养五个方面。
每个环节都非常重要，缺一不可。
只有经过科学规范的工艺流程，才能制作出高质量的模具，满足客户的需求。
