自动门PLC控制系统设计(DOC)
基于PLC的自动门控制系统的设计与实现
基于PLC的自动门控制系统的设计与实现简介本文档旨在介绍基于PLC的自动门控制系统的设计与实现。
自动门控制系统是一种广泛应用于商业和工业领域的技术，可以提供方便、安全和高效的门禁解决方案。
设计目标设计一个基于PLC的自动门控制系统，满足以下要求：1. 实现自动门的开关功能，能够根据人员或车辆的接近情况主动打开或关闭门。
2. 提供安全保护机制，确保门在开启和关闭过程中不会对人员或物品造成伤害。
3. 集成传感器和反馈机制，实时监测门的状态，并能够及时响应外部指令或事件。
4. 设计简单、可靠的控制逻辑，确保系统的稳定性和可维护性。
系统组成基于PLC的自动门控制系统主要由以下组件构成：1. PLC（可编程逻辑控制器）：作为系统的核心控制单元，负责接收和处理输入信号，并控制门的运行状态。
2. 传感器：用于检测人员或车辆的接近情况，如红外线传感器、光电开关等。
3. 执行机构：负责实际控制门的开启和关闭，如电动驱动器、电磁锁等。
4. 人机界面：用于与系统进行交互和设置参数，如触摸屏、按钮等。
5. 电源和电气元件：提供系统所需的电力和电路保护，如电源模块、断路器等。
控制策略基于PLC的自动门控制系统可以采用以下简单的控制策略：1. 开门策略：当传感器检测到人员或车辆接近门时，PLC接收到相应信号后控制执行机构打开门。
在门完全打开后，PLC会发送信号给执行机构停止门的开启动作。
2. 关门策略：当传感器不再检测到人员或车辆接近门时，PLC接收到相应信号后控制执行机构关闭门。
在门完全关闭后，PLC会发送信号给执行机构停止门的关闭动作。
3. 安全策略：在门的运行过程中，PLC会实时监测传感器信号和反馈信号，确保门在开启和关闭过程中不会与人员或物品发生碰撞。
如果检测到异常情况，PLC会立即停止门的运行并触发相应的安全保护机制。
实施步骤基于PLC的自动门控制系统的实施步骤如下：1. 设计系统的硬件架构，确定所需的传感器、执行机构和电气元件。
基于PLC自动门控制系统设计
基于PLC自动门控制系统设计自动门控制系统是一种非常常见的自动化设备，广泛应用于商业建筑、医院、机场、酒店等各种场所。
本文将基于PLC（可编程逻辑控制器）对自动门控制系统进行设计。
一、系统概述在自动门控制系统中，PLC作为控制核心，通过感知传感器的信号，实时监测门的状态，并根据预设的控制逻辑，控制电机进行门的开闭操作。
整个系统依靠PLC的高可靠性和强大的计算能力，实现自动门的安全、快速、可靠运行。
二、系统设计思路根据自动门的特点和功能需求，本系统的设计思路如下：1.选取适当的传感器，如红外线传感器、压力传感器等，用于检测门的状态，包括开门、关门、行人通过等。
2.PLC接收传感器信号，并根据预设的控制逻辑，判断门的状态，决定是否进行开门或关门操作。
3.控制门的电机，实现门的自动开闭，同时监控门的运行状态，确保门的正常运行。
4.设置安全保护机制，如急停开关、防夹手传感器等，以确保人员安全。
5.设计人机界面，方便操作人员对系统进行监控与控制。
三、PLC程序设计PLC程序是自动门控制系统的核心。
根据系统需求，我们可以设计如下主要的PLC程序模块：1.传感器信号的采集与处理模块：负责接收传感器的信号，并进行相应的处理，判断门的状态。
2.开关门控制模块：根据门的状态和预设的逻辑，实现门的自动开闭控制。
3.电机控制模块：负责控制电机的启停、速度调节等操作，并实时监测电机的运行状态，如电流、转速等。
4.安全保护模块：设计相应的安全保护机制，如急停开关、防夹手传感器的监控与控制。
5.监控与报警模块：实现对系统运行状态的实时监控与报警处理，以及记录日志等功能。
四、人机界面设计人机界面是操作人员与系统进行交互的重要途径，通过友好的界面设计可以方便操作人员对系统进行监控与控制。
人机界面可以采用触摸屏或者按钮控制等形式，主要包括以下内容：1.显示当前门的状态，包括开门、关门、停止等。
2.提供开关门的手动控制按钮，以便操作人员手动控制门的运行。
完整word版,PLC课程设计 之自动门控制

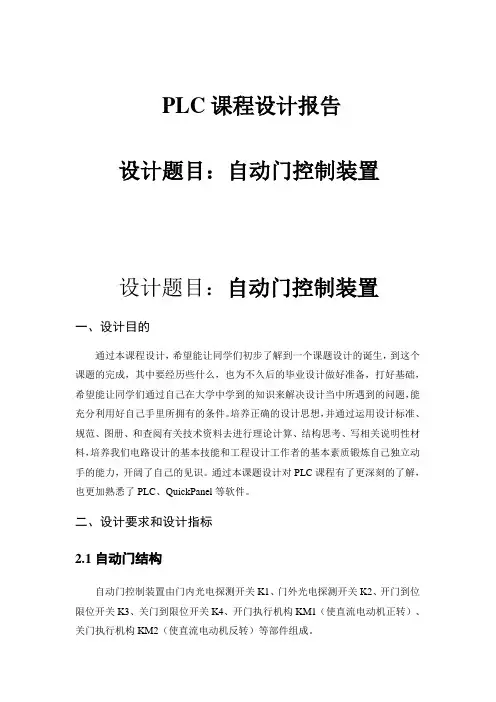

PLC课程设计报告设计题目：自动门控制装置设计题目：自动门控制装置一、设计目的通过本课程设计，希望能让同学们初步了解到一个课题设计的诞生，到这个课题的完成，其中要经历些什么，也为不久后的毕业设计做好准备，打好基础，希望能让同学们通过自己在大学中学到的知识来解决设计当中所遇到的问题，能充分利用好自己手里所拥有的条件。
培养正确的设计思想，并通过运用设计标准、规范、图册、和查阅有关技术资料去进行理论计算、结构思考、写相关说明性材料，培养我们电路设计的基本技能和工程设计工作者的基本素质锻炼自己独立动手的能力，开阔了自己的见识。
通过本课题设计对PLC课程有了更深刻的了解，也更加熟悉了PLC、QuickPanel等软件。
二、设计要求和设计指标2.1自动门结构自动门控制装置由门内光电探测开关K1、门外光电探测开关K2、开门到位限位开关K3、关门到限位开关K4、开门执行机构KM1（使直流电动机正转）、关门执行机构KM2（使直流电动机反转）等部件组成。
2.2自动门的控制要求1）当有人由内到外或由外到内通过光电检测开关K1或K2时，开门执行机构KM1动作，电动机正转，到达开门限位开关K3位置时，电机停止运行。
2）自动门在开门位置停留8秒后，自动进入关门过程，关门执行机构KM2被起动，电动机反转，当门移动到关门限位开关K4位置时，电机停止运行。
3）在关门过程中，当有人员由外到内或由内到外通过光电检测开关K2或K1时，应立即停止关门，并自动进入开门程序。
4）在门打开后的8秒等待时间内，若有人员由外至内或由内至外通过光电检测开关K2或K1时，必须重新开始等待8秒后，再自动进入关门过程，以保证人员安全通过。
三、设计内容3.1自动门的应用近年来，自动门已应用于银行、酒店、大型商场等场合。
在国外，自动门的发展已相对成熟，国内在自动门的自主研发上还处于初级阶段。
在自动门控制系统的设计中，稳定、安全是首先需要考虑的因素，因此系统的安全性和稳定性是至关重要的。
毕业设计：自动门的PLC控制系统
毕业设计：自动门的PLC控制系统1. 项目背景随着科技的发展和城市化进程的加快，自动化技术在各个领域得到了广泛应用。
自动门作为一种常见的自动化设备，不仅提高了人们的生活质量，还降低了人工成本，增强了工作效率。
可编程逻辑控制器（PLC）作为自动门控制系统的重要组成部分，具有可靠性高、灵活性强、易于扩展等优点。
本毕业设计旨在研究和设计一种基于PLC的自动门控制系统，以满足现代社会对智能化、自动化设备的需求。
2. 系统功能与要求2.1 系统功能自动门控制系统的主要功能包括：1. 门的开关控制：根据输入信号（如红外线、按钮等）实现门的开关。
2. 门的状态检测：实时检测门的开关状态，以确保系统的正常运行。
3. 异常情况处理：当发生异常情况（如门卡住、电压波动等）时，系统能自动采取措施，避免设备损坏。
4. 运行数据记录：记录门的运行数据（如开关次数、运行时间等），便于后期分析和维护。
2.2 系统要求自动门控制系统应满足以下要求：1. 可靠性：系统运行稳定，故障率低。
2. 安全性：确保人员和设备的安全。
3. 灵活性：可适应不同场景和需求，易于扩展和升级。
4. 经济性：降低运行成本，提高设备利用率。
3. PLC选型及系统硬件设计3.1 PLC选型根据系统功能与要求，选择合适的PLC作为自动门控制系统的核心控制器。
在本设计中，我们选择西门子S7-200系列PLC，该系列PLC具有性能稳定、性价比高、易于编程和维护等特点。
3.2 系统硬件设计自动门控制系统的硬件部分主要包括：PLC、输入/输出模块、传感器、执行器等。
1. PLC：西门子S7-200系列PLC。
2. 输入模块：用于接收各种开关信号，如红外线、按钮等。
3. 输出模块：用于控制执行器，如电动机、电磁阀等。
4. 传感器：用于检测门的状态，如红外线传感器、霍尔传感器等。
5. 执行器：用于实现门的开关，如电动机、电磁阀等。
4. 系统软件设计系统软件设计主要包括以下几个方面：1. 输入/输出信号分配：根据实际需求，合理分配输入/输出信号。
基于PLC实现的自动门控制系统毕业设计
基于PLC实现的自动门控制系统毕业设计简介本文档为基于PLC（可编程逻辑控制器）实现的自动门控制系统的毕业设计。
自动门控制系统是一种应用广泛的智能门禁系统，通过PLC控制门的开关，实现自动化的进出门控制。
设计目标本毕业设计的目标是设计一个可靠、高效的自动门控制系统，具备以下特点：1. 自动感知：系统能够自动感知门口的人员，并根据人员的进出进行门的开关控制。
2. 安全可靠：系统应具备安全可靠的设计，避免门的错误操作或损坏。
3. 灵活性：系统应具备灵活的配置和扩展能力，以适应不同场景的应用需求。
设计方案本毕业设计采用以下设计方案来实现自动门控制系统：1. 硬件选型：选择适合自动门控制的PLC设备，具备足够的输入输出接口以及通信能力。
3. 控制策略：通过PLC编程，实现控制策略，根据传感器信号控制门的开关。
4. 安全保护：设计相应的安全保护机制，如门碰撞检测、紧急停止等，以确保门的操作安全可靠。
5. 用户界面：设计一个简洁直观的用户界面，用于配置和监控系统的运行状态。
实施计划本毕业设计的实施计划如下：1. 第一周：研究自动门控制系统的相关知识，了解PLC的基本原理和编程方法。
2. 第二周：进行硬件选型，选择合适的PLC设备和传感器，并购买所需的元器件。
3. 第三周：进行系统的搭建和调试，包括PLC的连接和编程，传感器的布置和测试。
4. 第四周：设计和实现控制策略，编写PLC程序，并进行系统整体测试。
5. 第五周：设计用户界面，实现系统的配置和监控功能。
6. 第六周：进行系统的性能测试和安全测试，优化系统的功能和稳定性。
7. 第七周：完成毕业设计报告的撰写和整理，准备答辩。
预期成果本毕业设计的预期成果如下：1. 完整的自动门控制系统，能够实现自动感知和控制门的开关。
2. 具备安全保护机制的系统，确保门的操作安全可靠。
3. 用户界面设计和实现，方便用户进行系统的配置和监控。
4. 毕业设计报告，包括设计思路、实施过程、测试结果和总结等内容。

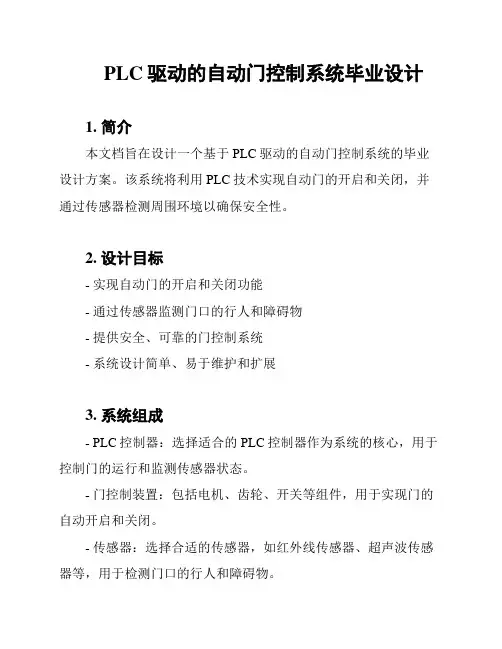

PLC驱动的自动门控制系统毕业设计
PLC驱动的自动门控制系统毕业设计1. 简介本文档旨在设计一个基于PLC驱动的自动门控制系统的毕业设计方案。
该系统将利用PLC技术实现自动门的开启和关闭，并通过传感器检测周围环境以确保安全性。
2. 设计目标- 实现自动门的开启和关闭功能- 通过传感器监测门口的行人和障碍物- 提供安全、可靠的门控制系统- 系统设计简单、易于维护和扩展3. 系统组成- PLC控制器：选择适合的PLC控制器作为系统的核心，用于控制门的运行和监测传感器状态。
- 门控制装置：包括电机、齿轮、开关等组件，用于实现门的自动开启和关闭。
- 传感器：选择合适的传感器，如红外线传感器、超声波传感器等，用于检测门口的行人和障碍物。
- 人机界面：设计一个简单直观的人机界面，用于显示门的状态和提供操作控制功能。
4. 系统工作流程1. 系统初始化：PLC控制器初始化，门控制装置归位。
2. 传感器监测：传感器不断监测门口的行人和障碍物。
3. 判断门状态：根据传感器的监测结果，判断门的状态（开启/关闭）。
4. 控制门运行：根据门的状态，PLC控制器控制门控制装置实现门的开启和关闭。
5. 显示门状态：人机界面显示门的状态，并提供操作控制功能。
5. 安全性考虑- 红外线传感器：用于检测门口的行人，当有行人靠近门口时，自动停止门的关闭操作，确保行人的安全。
- 超声波传感器：用于检测门口的障碍物，当有障碍物挡住门口时，自动停止门的开启操作，避免损坏门和障碍物。
6. 系统维护与扩展- 系统维护：PLC控制器具有较好的稳定性和可靠性，故系统维护较为简单，主要是定期检查传感器和门控制装置的工作状态。
- 系统扩展：如有需要，可以通过添加更多的传感器来增强系统的功能，如温度传感器、湿度传感器等。
7. 结论本文档提出了一个基于PLC驱动的自动门控制系统毕业设计方案。
通过合理选择控制器、传感器和门控制装置，并考虑了系统的安全性和可扩展性，设计出一个简单、可靠的自动门控制系统。
完整word版,PLC控制自动门的课程设计
《电气控制与PLC》课程设计题目：自动门控制装置学院：专业：班级：姓名：学号：指导老师：时间：目录一、引言 (1)二、自动门控制装置总体方案 (1)2.1、自动门控制装置任务书 (1)2.2自动门的控制要求分析 (2)三、自动门控制系统的硬件设计 (2)3.1PLC的选择 (2)(1)机型的选择 (2)（2）输入输出（I/O）点数的估算 (2)（3）存储器容量的选择 (3)（4）控制功能的选择 (3)（5）对PLC响应时间的要求 (3)3.2光电检测开关 (4)3.3限位开关 (4)四、自动门控制系统软件的设计 (4)4.1、I/O分配表 (4)4.2、plc控制输出接线 (5)4.3、程序流程图 (6)4.4、梯形图 (7)4.5、指令表 (8)4.5、时序图 (8)五、系统调试及过程分析 (12)5.1、系统调试 (12)5.2过程分析 (13)六、个人心得 (14)七、参考文献 (15)附录一 (16)一、引言在经济飞速发展的中国，高楼耸立的大都市里的大厦、宾馆、酒店、银行、商场、写字楼，自动门以经是随处可见。
自动门的工作方式是通过自动门内外两侧的感应开关来感应人的出入，当人走进自动门时，感应开关感应到人的存在，给控制器一个开门信号，控制器通过驱动装置将门打开。
将人通过之后，再将门关闭。
由于自动门在通电后可以实现无人管理，不但能给我们带来人员进出方便、节约空调能源、防尘、防风、降低噪音等好处，更令我们的大门增添了不少高贵典雅的气息。
自动门在国外早以得到普遍应用，在我国也以优异的性能逐步得到大家的认同，中国已经迎来了自动门发展的黄金时期。
自动门的性能优劣主要取决于它的控制装置，早期的自动门控制系统采用继电器逻辑控制，造成安装繁琐、体积大、不稳定、不易维修的缺点已逐步被淘汰。
目前自动门及其自动化行业最稳定的控制装置是可编程控制器（一下简称PLC），PLC是一种专门为工业环境下应用而设计的数字运算操作的电子装置。
PLC自动门控制系统设计
任务一：
设计一自动门控制系统要求： 梯形图
1、有人来时自动开门；
2、人走时自动关门；
I/O分配： 人来 X1
人走 X2
开门
关门
Y1 Y2
任务二： 设计一自动门控制系统要求：
1、有人来时自动开门， 门碰 到开门极限开关停止开门；
梯形图
2、人走时自动关门，门碰到
关门极限开关停止关门； I/O分配： Y1 人来 X1 开门 X2 人走 开门极限开关 关门极限开关 关门 X3 X4 Y2
I/O分配： 人来 X1
人走
快开门 快关门 慢开门
X2
Y1
Байду номын сангаасY2
Y3 Y4 X3 X4
慢关门
开门极限开关
关门极限开关
开门极限开关
X3
梯形梯形图
改进梯形图
梯形图存在问题：当慢速 关门时，快速关门控键没 断； 当慢速开门时，快速 开门控键没有断开
任务四： 设计一自动门控制系统要求：
1、有人来时,先快速开门3秒，后缓 慢开门，直到碰到开门极限开 关停止开门； 2、人走时，先快速关门3秒，后缓 慢关门，直到碰到关门极限开 关停止关门； 3、在关门期间，感应器感应到门 前有人，自动门不许作关门动 作，暂停 0.5 秒，而后自动转 为开门动作。
任务三： 设计一自动门控制系统要求：
1、有人来时,先快速开门3秒，后缓 慢开门，直到碰到开门极限开 关停止开门； 2、人走时，先快速关门3秒，后缓 慢关门，直到碰到关门极限开 关停止关门； I/O分配： 人来 人走 慢开门 X1 X2 Y3
梯形图
快开门 快关门
慢关门
Y1 Y2
Y4
关门极限开关 X4
