LMZ，LMK，SDH，LQZ系列电流互感器产品说明书保定尚源电力科技有限公司目录1，LMZ1/LMZJ1-0.5型电流互感器2，(BH)LMK2-0.66型电流互感器3，LMZ1-0.66型电流互感器4，SDH-0.66型电流互感器5，LQZ-0.66型电流互感器LMZ1/LMZJ1-0.5型电流互感器一,概述LMZ1-0.5 系列电流互感器供额定频率为50Hz、额定电压为0.5kV 及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式，穿心母线型电流互感器,下部有底座，供固定安装之用。
二.型号含义L M Z 1 J-0.5额定电压(KV)加大容量设计序号浇注式母线（排）型电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米2,环境温度：-5℃～40℃且平均不超过30℃3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸图1 图2图3型号 ￠A BLMZ 1-0.5 30 － － 35 － －安装尺寸主要技术参数我公司特别推荐高精度S级电流互感器(BH)LMK 2-0.66型电流互感器 一,概述LMK-0.66系列产品适用于额定频率50Hz ，额定电压0.66kV 及以下电力系统中作电能计量、电流测量和继电保护用。
本型互感 器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线排通过用。
本产品是绿色环保型 。
二,型号含义L M K 2- 0.66额定电压(KV)设计序号 外壳为开口式母线（排）型 电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米 2,环境温度：-5℃～40℃且平均不超过30℃ 3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸图1 图2图3安装尺寸主要技术参数LMZ1-0.66型电流互感器一,概述LMZ1-0.66系列电流互感器供额定频率为50Hz、额定电压为0.66kV及以下的交流线路中作电流、电能测量或继电保护用. 本型互感器为浇注绝缘式，穿心母排型电流互感器,上端有安装螺丝供固定用二.型号含义L M Z 1- 0.66额定电压（KV）设计序号浇注绝缘式母排式电流互感器三，使用环境条件1,互感器安装海拔高度不超过1000米2,环境温度：-5℃～40℃且平均不超过30℃3,额定电压：0.5KV 0.66KV4,互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质四,主要技术参数和安装尺寸安装尺寸技术参数SDH-0.66型电流互感器一,概述SDH-0.66系列产品适用于额定频率50Hz ，额定电压0.66kV 及以下电力系统中作电能计量、电流测量和继电保护用。
南瑞继保 PCS-9250 系列 电子式电流电压互感器 技术和说明书
ZL_DLYH0101.0510PCS-9250系列电子式电流电压互感器技术和使用说明书说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2型号和名称 (1)1.3引用标准 (2)1.4使用环境条件 (2)1.5主要技术参数 (2)2结构及工作原理 (4)2.1总体结构 (4)2.2电流传感器 (4)2.3电压传感器 (5)2.4数字变换器 (5)3外型尺寸及装配结构 (6)4与二次设备的接口 (8)5运输、安装及调试 (8)6维护 (9)PCS-9250系列电子式电流电压互感器技术和使用说明书1概述常规仪用互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，电流互感器有饱和现象；易产生铁磁谐振。
电子式互感器是仪用互感器的发展方向。
和常规仪用互感器相比，电子式互感器绝缘结构简单，体积小、重量轻、造价低；不含铁心，无磁饱和、铁磁谐振等问题；抗电磁干扰性能好；动态范围大，频率响应宽。
依据国家电网公司科学技术项目SP11-2001-01-13-01《电子式电压电流互感器的研制》、国家经贸委技术创新项目01BK-042《数字式电压电流互感器研制》，南京南瑞继保电气有限公司联合西安西开高压电气股份有限公司共同完成了《PCS-9250系列/363kV GIS用组合型电子式电流电压互感器》项目。
1.1应用范围PCS-9250系列电子式电流电压互感器与220kV六氟化硫气体绝缘金属封闭开关设备（GIS）配套，是GIS的组成元件之一。
在额定电压为220kV、频率为50Hz的电力系统中，作为测量电流、电压，为数字化计量、测控及继电保护装置提供电流、电压信息的设备使用。
可用于户内及户外环境下。
目前，GIS中普遍采用铁芯式电流电压互感器，此类互感器存在动态范围小，在故障电流下易饱和，体积大，笨重，输出信号不能直接与数字化二次设备接口等缺点。

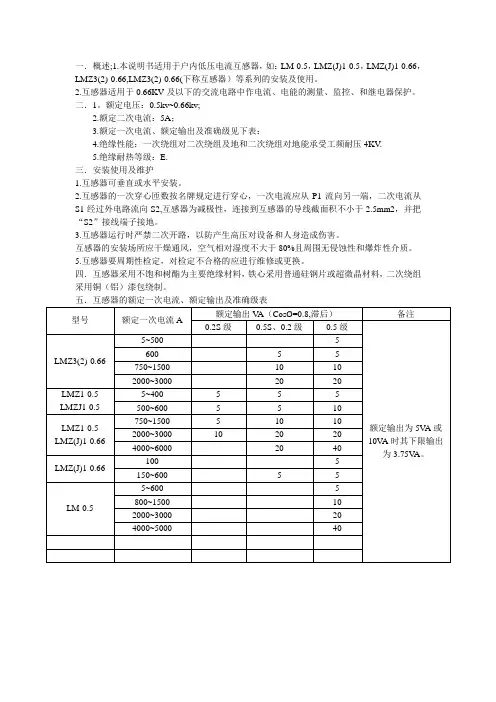

低压电流互感器安装使用说明书
