第1章 CDMA网络优化流程
第1节 网络优化工作流程 第2节 评估网络质量 第3节 定位网络问题 第4节 实施优化
14
实施优化
在实际网络优化过程中，问题解决的主要手段如有
故障排查 在网络优化过程中需要首先对问题区域的设备进行检查，排除设备故障。 覆盖调整 主要是对扇区的覆盖进行优化，控制覆盖范围，解决欠覆盖或越区覆盖的问题， 避免导频污染。 参数调整 在实际优化过程中，需要对邻小区参数、切换参数、接入参数、功率参数、搜 索窗等主要参数进行调整。 资源调整 根据容量或网络覆盖的需要适当调整资源配置参数、调整基站或直放站的物理 资源等手段来改善网络质量。 干扰排查 通过观察反向RSSI和扫频仪，判断是否存在干扰，根据干扰特点查找干扰源。 网络结构优化 根据话务分布、设备配置要求，合理设置MSC和BSC边界，使网络结构更为 合理。
15
第1章 CDMA网络优化流程 第2章 CDMA2000 1X网络覆盖分析方法 第3章 CDMA2000 1X网络容量分析方法 第4章 CDMA无线网络性能指标介绍
中国电信无线维护 岗位认证培训教材
技术原理篇系列教材之
——CDMA无线网络优化技术
1
学习完此课程，您将会： – 掌握CDMA无线网络优化 流程 – 理解CDMA2000 1X网络的 覆盖、容量分析方法 – 熟悉CDMA2000 1X与 EVDO Rev.A无线网络性能 指标
2
第1章 CDMA网络优化流程 第2章 CDMA2000 1X网络覆盖分析方法 第3章 CDMA2000 1X网络容量分析方法 第4章 CDMA无线网络性能指标介绍
8
评估网络质量
网络质量可以通过OMC性能指标、用户感受、现场测试等几 个方面来进行评估。
电信CDMADT、CQT考试详细说明
电信CDMA-DT、CQT测试详细说明————————————————————————————————作者：————————————————————————————————日期：DT、CQT测试详细说明1、DT测试1.1测试方法语音业务测试：➢两部三星或LG测试手机（使用283频点测试卡）置于车内，并将测试手机固定，与测试软件相连，同时连接GPS接收机进行测试。
➢采用手机相互拨打的方式，手机拨叫、接听、挂机都采用自动方式。
每次呼叫建立时长为15秒，通话保持时长为90秒，呼叫间隔10秒；如测试过程主叫终端出现掉话或呼叫失败应及时进行书面记录；➢启动呼叫，开始记录测试数据，按照原定的测试路线完成测试；➢测试过程中，遇到无信号的情况，继续按照设置间隔要求不断进行试呼，所有的通话过程全部计入测试结果。
车速要求：➢在城区保持正常行驶速度；在城郊快速路车速应尽量保持在60～80公里/小时，不设置最高限速。
➢高速公路尽量保持在80公里/小时以上（限制车速路段以接近限制速度行驶）；国道、省道以及县级以上连接公路尽量保持在60～80公里/小时。
➢要求测试路线尽量均匀覆盖整个城区主要街道，并且尽量不重复。
数据业务测试：➢测试终端（使用283频点测试卡）置于车内，与测试软件相连，同时连接GPS 接收机进行测试。
➢在指定PDSN侧提供一个，要求FTP服务器支持断点续传，提供用户下载/上传权限。
➢通过测试软件控制CDMA 1X测试终端以拨号方式建立一个PPP连接。
利用测试软件中多次从上下载测试文件。
➢记录测试数据，按照原定的测试路线完成测试。
1.2数据分析及输出语音业务：➢定义1：覆盖率＝(Ec/Io≥-12dB&反向Tx_Power≤15dBm&前向RSSI≥-90dBm)的采样点数/采样点总数×100％➢定义2：覆盖率＝(Ec/Io≥-12dB&反向Tx_Power≤20dBm&前向RSSI≥-95dBm)的采样点数/采样点总数×100％➢说明：➢采样点总数为主、被叫测试终手机采样点样本数之和。
中国电信1X 增强网络DTCQT 测试指导书(试行稿)
中国电信1X增强网络DT/CQT测试指导书（试行稿）中国电信集团公司无线网络优化中心2009年2月V1.1目 录1EVDO网络DT/CQT测试总则 (3)1.1测试方法 (3)1.1.1 DT测试方法 (3)1.1.1.1 FTP测试 (3)1.1.1.2 PING测试 (5)1.1.1.3 1X/DO间切换测试 (5)1.1.1.4模拟加载测试 (8)1.1.2 CQT测试方法 (10)1.1.2.1 FTP测试 (10)1.1.2.2 PING测试 (11)1.2测试范围 (13)1.2.1 DT测试范围 (13)1.2.2 CQT测试范围 (13)1.3 测试时间 (14)1.3.1 DO网络新建无用户的情况 (14)1.3.2 DO网络存在用户的情况 (14)1.4测试系统设置要求 (15)1.4.1 FTP服务器 (15)1.4.1.1功能配置要求 (15)1.4.1.2布放要求 (15)1.4.1.3参数配置要求 (15)1.4.2测试终端计算机配置 (15)1.4.3测试终端拨号设置 (17)2. EVDO网络DT/CQT测试的无线性能指标及计算公式 (18)2.1 DT无线性能指标 (18)2.2 CQT无线性能指标 (19)2.3 DT/CQT指标详解 (19)2.3.1信噪比SINR (19)2.3.2终端接收功率（RX POWER） (20)2.3.3终端发射功率（TX POWER） (21)2.3.4 DRC申请速率 (21)2.3.5前向PER误包率 (22)2.3.6 覆盖率 (22)2.3.7 Connection建立成功率 (23)2.3.8 Connection建立时延 (23)2.3.9分组业务建立成功率 (23)2.3.10分组业务建立时延 (24)2.3.11 分组业务掉话率 (24)2.3.12上行FTP吞吐率 (25)2.3.13下行FTP吞吐率 (25)2.3.14上行RLP层吞吐率 (25)2.3.15下行RLP层吞吐率 (26)2.3.16 虚拟软切换成功率 (26)2.3.17虚拟软切换时延 (27)2.3.18反向软切换成功率 (27)2.3.19 激活态Ping成功率 (27)2.3.20 激活态Ping平均时延 (27)2.3.21 休眠重激活PING成功率 (27)2.3.22 休眠重激活PING平均时延 (28)2.3.23 激活态DO->1X切换成功率 (28)2.3.24 激活态DO->1X切换时延 (28)2.3.25 休眠态DO->1X切换成功率 (28)2.3.26 休眠态1X->DO切换成功率 (29)2.3.27 前向边缘速率 (29)1EVDO网络DT/CQT测试总则本文中提到的“EVDO”（或“DO”）即“1X增强”。

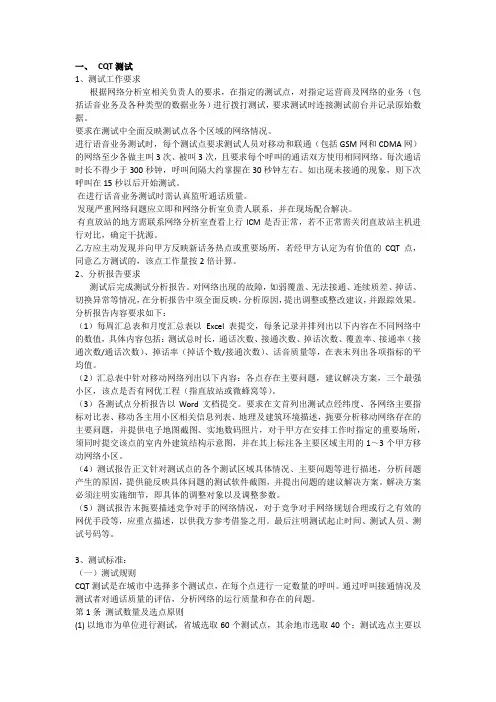

(完整版)CQT测试与DT测试
一、CQT测试1、测试工作要求根据网络分析室相关负责人的要求，在指定的测试点，对指定运营商及网络的业务（包括话音业务及各种类型的数据业务）进行拨打测试，要求测试时连接测试前台并记录原始数据。
要求在测试中全面反映测试点各个区域的网络情况。
进行语音业务测试时，每个测试点要求测试人员对移动和联通（包括GSM网和CDMA网）的网络至少各做主叫3次、被叫3次，且要求每个呼叫的通话双方使用相同网络。
每次通话时长不得少于300秒钟，呼叫间隔大约掌握在30秒钟左右。
如出现未接通的现象，则下次呼叫在15秒以后开始测试。
在进行话音业务测试时需认真监听通话质量。
发现严重网络问题应立即和网络分析室负责人联系，并在现场配合解决。
有直放站的地方需联系网络分析室查看上行ICM是否正常，若不正常需关闭直放站主机进行对比，确定干扰源。
乙方应主动发现并向甲方反映新话务热点或重要场所，若经甲方认定为有价值的CQT点，同意乙方测试的，该点工作量按2倍计算。
2、分析报告要求测试后完成测试分析报告。
对网络出现的故障，如弱覆盖、无法接通、连续质差、掉话、切换异常等情况，在分析报告中须全面反映，分析原因，提出调整或整改建议，并跟踪效果。
分析报告内容要求如下：（1）每周汇总表和月度汇总表以Excel表提交，每条记录并排列出以下内容在不同网络中的数值，具体内容包括：测试总时长，通话次数、接通次数、掉话次数、覆盖率、接通率（接通次数/通话次数）、掉话率（掉话个数/接通次数）、话音质量等，在表末列出各项指标的平均值。
（2）汇总表中针对移动网络列出以下内容：各点存在主要问题，建议解决方案，三个最强小区，该点是否有网优工程（指直放站或微蜂窝等）。
（3）各测试点分析报告以Word文档提交。
要求在文首列出测试点经纬度、各网络主要指标对比表、移动各主用小区相关信息列表、地理及建筑环境描述，扼要分析移动网络存在的主要问题，并提供电子地图截图、实地数码照片，对于甲方在安排工作时指定的重要场所，须同时提交该点的室内外建筑结构示意图，并在其上标注各主要区域主用的1～3个甲方移动网络小区。

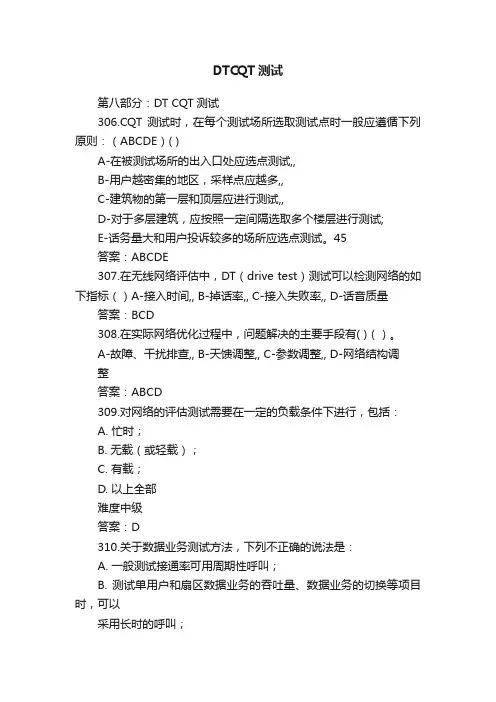

DTCQT测试
DTCQT测试第八部分：DT CQT测试306.CQT 测试时，在每个测试场所选取测试点时一般应遵循下列原则：（ABCDE）( )A-在被测试场所的出入口处应选点测试,,B-用户越密集的地区，采样点应越多,,C-建筑物的第一层和顶层应进行测试,,D-对于多层建筑，应按照一定间隔选取多个楼层进行测试;E-话务量大和用户投诉较多的场所应选点测试。
45答案：ABCDE307.在无线网络评估中，DT（drive test）测试可以检测网络的如下指标（）A-接入时间,, B-掉话率,, C-接入失败率,, D-话音质量答案：BCD308.在实际网络优化过程中，问题解决的主要手段有( )（）。
A-故障、干扰排查,, B-天馈调整,, C-参数调整,, D-网络结构调整答案：ABCD309.对网络的评估测试需要在一定的负载条件下进行，包括：A. 忙时；B. 无载（或轻载）；C. 有载；D. 以上全部难度中级答案：D310.关于数据业务测试方法，下列不正确的说法是：A. 一般测试接通率可用周期性呼叫；B. 测试单用户和扇区数据业务的吞吐量、数据业务的切换等项目时，可以采用长时的呼叫；C. DM2K 的数据业务呼叫可以设置呼叫模式、呼叫号码、总呼叫次数、建立时间、呼叫时间和空闲时间等参数，可以设置好后自动发起呼叫；D. 数据业务测试一般要求在忙时进行难度中级答案：D311.城区CQT 测试一般需要包括的地点：A. 高档写字楼B. 政府机关和运营商办公区和相关人员居住区C. 重要商业区、重要酒店及其它大型活动场所D. 景点、机场、火车站、汽车站、客运码头等人流量很大的地点难度初级答案：ABCD312.话音业务覆盖率一般不包含如下因素：46A. RX 分布B. TX 分布；C. TX_ADJ 分布D. Ec/Io 分布答案：C313.话务阻塞可能对网络性能带来哪些影响：__________A. 接入困难；B. 掉话率增高；C. 语音质量下降；D. 呼叫成功率增高难度初级答案：ABC314.CDMA 属于干扰受限系统，无线干扰的增加可能影响到系统的；A. 容量B. 覆盖C. 呼叫成功率D. 掉话率难度初级答案：ABCD315.网络优化过程中，一般包括以下几种校准测试：A. 室内穿透损耗测试；B. 车载天线校准测试；C. 移动台外接天线测试；D. 车体平均穿透损耗测试。
中国电信DTCQT现场测试培训教材
管理规范篇系列教材之
——DT/CQT现场测试
1
目录
1 DT/CQT简介 2 测试区域类型和规模 3 DT测试方法 4 CQT测试方法 5 测试的注意事项 6 测试指标
2
含义
DT：Driving Test 车载测试 CQT：Call Quantity Test 呼叫质量测试
1X语音场所 范围内，有
1X语音场所范 围内，有DO
覆盖）
DO覆盖）
DO覆盖）
覆盖）
14
目录
1 DT/CQT简介 2 测试区域类型和规模 3 DT测试方法 4 CQT测试方法 5 测试的注意事项 6 测试指标
15
DT测试内容
• 城区
–语音三网（电信1X、移动G网、联通G网） –数据（电信EVDO、移动TD-SCDMA 、联通WCDMA）
• 农村
–语音三网（电信1X、移动G网、联通G网）
• 高速公路
– 语音三网（电信1X、移动G网、联通G网）
16
DT测试时间
• 城区
–语音：安排在工作日（周一至周五）9:00-12:00， 15:00-19:00进行。
–数据：安排在工作日（周一至周五）9:00-12:00， 14:00-18:00进行。
11
测试规模—DT测试时长
业务
场景
网络
工作量 工作量 工作量 工作量 （A1类） （A2类） （B1类） （B2类）
1X语音
城区 三网测试 28小时 24小时 18小时 12小时 农村 三网测试 12个行政村 10个行政村 6个行政村 4个行政村
高速
三网测试
6小时且 里程>360km
CDMA无线网络DTCQT测试仪表技术规范(最终版)
CDMA无线网络DT/CQT测试仪表技术规范目录1概述 (1)1.1应用范围 (1)1.2引用文件 (1)1.3术语和定义 (1)2总体要求 (2)2.1设备兼容性 (2)2.2环境要求 (2)2.3其他要求 (3)3技术要求 (3)3.1人工路测系统 (3)3.1.1.前台路测软件 (4)3.1.2.测试手机 (7)3.1.3.语音质量模块 (7)3.1.4.后台分析系统 (8)3.2自动路测系统（选配） (8)3.3导频测试仪（选配） (11)4建议设备配置 (11)4.1人工路测系统 (12)4.2自动路测系统 (12)1 概述1.1 应用范围本文主要针对CDMA网络现场评估测试及多网对比测试工作所需测试仪表、软件的选型提出相应的规范。
在现阶段不太可能在LT网内设置数据测试服务器，这种情况下进行数据测试无法集中体现无线网络本身的质量问题，因此目前对DT测试暂时不做数据业务吞吐量等项目的要求，仅在CQT测试中进行少量数据业务的测试，从用户感知的角度进行网络质量评估。
相应的在本文中只对测试仪表数据测试的基本功能提出要求。
由于多网对比测试对测试仪表的要求较高，各省在评估中应首先保证LT CDMA网和YD GSM网两网对比测试，有条件的省份可以增加对LT GSM网络的测试进行三网对比。
本文中以两网对比为例，列出人工路测系统应包含的设备配置，如果是进行三网对比，需相应增加测试手机及相关配件数量，可以采用多台电脑进行测试。
本文涉及的DT/CQT测试工具如表1所示。
表1 主要测试仪表书中未说明但国际、国家和行业标准已有建议的仪表功能与性能的条款，所选仪表应符合相应的最新标准与建议。
1.2 引用文件本指导书引用的规范有：《CDMA网络DT/CQT测试指导书》1.3 术语和定义本文采用以下术语和定义：1）DTDT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，通过专门的DT测试分析工具软件的统计分析，统计网络测试指标。
中国电信CDMA网络DTCQT测试技术规范(2010版)
中国电信CDMA网络DT/CQT测试技术规范（2010年版）中国电信集团公司2010年3月V4.0目录1. 总则1.1 概述1.2 术语定义1.3 测试区域类型1.4 测试人员及设备要求1.4.1测试人员要求1.4.2测试设备要求1.5 测试范围1.5.1测试城市的选择1.5.2测试城市的分类1.5.3测试工作量1.6 测试方法与对应的指标1.6.1 DT测试方法及对应的指标1.6.2 CQT测试方法及对应的指标2．指标定义2.1 CDMA部分2.1.1 CDMA 1X语音测试指标1、接通率（2010年考核）2、掉话率（2010年考核）3、里程掉话比（2010年考核）4、语音MOS值（2010年考核）5、DT覆盖率6、CQT覆盖率7、里程覆盖率8、平均呼叫建立时延2.1.2 EVDO数据测试指标1、下行FTP吞吐率优良比（2010年考核）2、上行FTP吞吐率优良比（2010年考核）3、PING时延（2010年考核）2.2 GSM部分2.2.1 GSM语音测试指标1、接通率2、掉话率4、里程掉话比5、语音MOS值6、DT覆盖率7、CQT覆盖率3.测试方法3.1城区DT测试3.1.1 CDMA 1X语音测试方法1、测试时间2、测试范围3、测试速度4、测试步骤3.1.2 CDMA EVDO数据测试方法1、测试时间2、测试范围3、测试速度4、测试步骤3.2农村DT测试3.2.1 CDMA 1X语音测试方法1、测试时间2、测试范围3、测试速度4、测试步骤3.3 高速路DT测试3.3.1 CDMA 1X语音测试方法1、测试时间2、测试车速3、测试范围4、测试步骤3.4城区CQT测试3.4.1 CDMA 1X 语音测试方法1、测试时间2、测试范围3、测试步骤3.4.3 CDMA EVDO 数据测试方法1、测试时间2、测试范围3、测试步骤4.测试记录及采集数据要求附录1. 测试终端计算机设置要求附录2. 拨号调制解调器配置1. 总则1.1 概述无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。
CQT测试与DT测试
一、CQT测试1、测试工作要求根据网络分析室相关负责人的要求，在指定的测试点，对指定运营商及网络的业务（包括话音业务及各种类型的数据业务）进行拨打测试，要求测试时连接测试前台并记录原始数据。
要求在测试中全面反映测试点各个区域的网络情况。
进行语音业务测试时，每个测试点要求测试人员对移动和联通（包括GSM网和CDMA网）的网络至少各做主叫3次、被叫3次，且要求每个呼叫的通话双方使用相同网络。
每次通话时长不得少于300秒钟，呼叫间隔大约掌握在30秒钟左右。
如出现未接通的现象，则下次呼叫在15秒以后开始测试。
在进行话音业务测试时需认真监听通话质量。
发现严重网络问题应立即和网络分析室负责人联系，并在现场配合解决。
有直放站的地方需联系网络分析室查看上行ICM是否正常，若不正常需关闭直放站主机进行对比，确定干扰源。
乙方应主动发现并向甲方反映新话务热点或重要场所，若经甲方认定为有价值的CQT点，同意乙方测试的，该点工作量按2倍计算。
2、分析报告要求测试后完成测试分析报告。
对网络出现的故障，如弱覆盖、无法接通、连续质差、掉话、切换异常等情况，在分析报告中须全面反映，分析原因，提出调整或整改建议，并跟踪效果。
分析报告内容要求如下：（1）每周汇总表和月度汇总表以Excel表提交，每条记录并排列出以下内容在不同网络中的数值，具体内容包括：测试总时长，通话次数、接通次数、掉话次数、覆盖率、接通率（接通次数/通话次数）、掉话率（掉话个数/接通次数）、话音质量等，在表末列出各项指标的平均值。
（2）汇总表中针对移动网络列出以下内容：各点存在主要问题，建议解决方案，三个最强小区，该点是否有网优工程（指直放站或微蜂窝等）。
（3）各测试点分析报告以Word文档提交。
要求在文首列出测试点经纬度、各网络主要指标对比表、移动各主用小区相关信息列表、地理及建筑环境描述，扼要分析移动网络存在的主要问题，并提供电子地图截图、实地数码照片，对于甲方在安排工作时指定的重要场所，须同时提交该点的室内外建筑结构示意图，并在其上标注各主要区域主用的1～3个甲方移动网络小区。
DT和CQT测试
GSM 建立呼叫流程小区身份，网络中每个小区都由唯一的识别号，CI: Cell Identity. 一个小区由56个用户可同时通话?PA9C0x)W XD z调制方式: GSM 采用的是0.3GMSK调制高斯最小频移键控，0.3是描述滤波器带宽和比特率的关系,不是相位调制，是一种典型的数字调频调制，实际上是调频。
0和1代表的是载波加减不同的频率+67.708KHZ 和-67.708KHZ，1被看作是相位增加90度，0被看作是相位在相反方向改变，两个频率表示频移键控; 语音编码速率时13kbps. 数据速率(调制速率)BIT传送速率是270.833Kbps。
刚好是四倍于射频频移。
这样一来就有效的减少调制频谱和提高了通道利用率. 高斯滤波: 剧烈的频率变化会导致频谱扩散, 所以用滤波器进行滤波平滑后, 减少频谱扩散; RF载频加67.708和减67.708KHZ; 靠频率转移.GSM网络系统：手机和机站的接口是空中接口，基站(BS)和基站控制台BSC是靠abis接口2Mbps的连接。
（是光纤或者常用微波连接，DCS1800 Abis接口经常使用微波连接）, 一个BSC控制20~30个BTS；基站控制台BSC到交换局是A口连接。
手机和基站的最大距离是34.9km。
!手机开机后的步骤:1 首先搜索124个信道，即所有的BCH通道, 决定收到的广播信道BCH强度, (BCH 的承载的信息是距Mobile最近的BTS; 呼叫信息);}B6r0` O g2. 跟网络同步时间和频率, 由FCH/SCH调整频率和时间$P3mi;?3. 解码BCH的子通道BCCH4. 网络检查SIM 卡的合法身份.是否是网络允许的SIM 卡。
a'c;J-Yi6h5. 手机的位置更新. "R"Ny6g{%d\M5I6. 网络鉴权!O \ K7r手机主叫(MOC)过程:1. 手机给基站发送通道需求，即手机发送一个短的随即接入突发脉冲.(RACH Burst)2. 由BCH 指定传输信道. SDCCH3. 手机和基站在独立专用信道(SDCCH)上通信.4. 权限认证5. 指定手机在一个业务信道(TCH)上通信.U$B-Z1t5G,G6. 在TCH上进行语音通信.手机被叫：PJn&g"Q1. BTS在PCH呼叫通道上使用SIM中的IMSI号码来呼叫用户。
