【CN305270651S】管道阀DN20【专利】

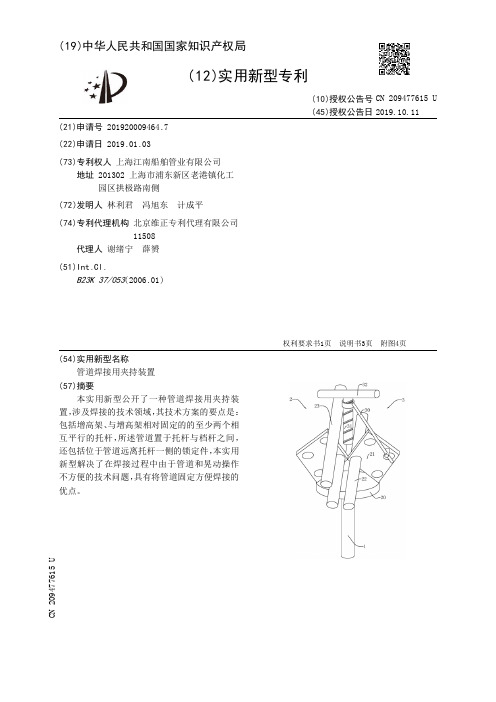

【CN209477615U】管道焊接用夹持装置【专利】
(51)Int .Cl . B23K 37/053(2006 .01)
(10)授权公告号 CN 209477615 U (45)授权公告日 2019.10.11
( 54 )实用新型名称 管道焊接用夹持装置
( 57 )摘要 本实 用新型公 开了一 种管 道焊接 用夹持 装
置，涉及焊接的技术领域，其技术方案的要点是： 包括增高架、与增高架相对固定的的至少两个相 互平行的托杆，所述管道置于托杆与档杆之间 ， 还包括位于管道远离托杆一侧的锁定件，本实用 新型解决了在焊接过程中由于管道和晃动操作 不方便的技术问题，具有将管道固定方便焊接的 优点。
权利要求书1页 说明书3页 附图4页
CN 209477615 U
CN 209477615 U
权 利 要 求 书
1/1 页
1 .一种管道焊接用夹持装置，其特征在于：包括增高架(1)、与增高架(1)相对固定的至 少两个相互平行的托杆(22) ，所述管道置于托杆(22)与档杆(23)之间，还包括位于管道远 离托杆(22)一侧的锁定件(3)。
4 .根据权利要求3所述的管道焊接用夹持装置，其特征在于：所述锁紧件(12)包括穿过 外管 (10) 插入内杆 (11)的锁紧杆 (120) ，所述内杆 (11)上开设有供锁紧杆 (120) 插入的锁紧 孔。
5 .根据权利要求4所述的管道焊接用夹持装置，其特征在于：锁紧件(12)还包括固定在 外管(10)上且套在锁紧杆(120)上的锁紧壳(121) ，锁紧杆(120)上固定连接有垂直于锁紧 杆 (120)的推拉板(123) ，所述推拉板(123)位于锁紧壳 (121)内部 ，锁紧壳 (121)内设置有两 端分别抵接在推拉板(123)以及锁紧壳(121)内底部的弹簧(122)。
四通阀[发明专利]
![四通阀[发明专利]](https://img.taocdn.com/s3/m/ce2a3631ad51f01dc381f130.png)
专利名称：四通阀
专利类型：发明专利
发明人：不公告发明人
申请号：CN201910257539.8申请日：20190401
公开号：CN111765270A
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本发明公开四通阀，包括主阀、先导阀和毛细管，所述主阀包括第一接管，所述先导阀包括套管，所述套管包括侧壁部,所述侧壁部位于所述套管的周向,所述侧壁部开设有通孔，所述毛细管一端与所述侧壁部固定连接，所述毛细管的另一端与所述第一接管固定连接，所述套管的内腔与所述毛细管的内腔通过所述通孔连通，该先导阀通过设于套管侧壁部的通孔实现毛细管从套管侧部连接套管，该连接方式使得该毛细管与导阀连接处位于套管的周向侧部，使套管的轴向一侧留有较大的空间。
申请人：浙江三花智能控制股份有限公司
地址：312500 浙江省绍兴市新昌县梅渚镇沃西大道219号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。

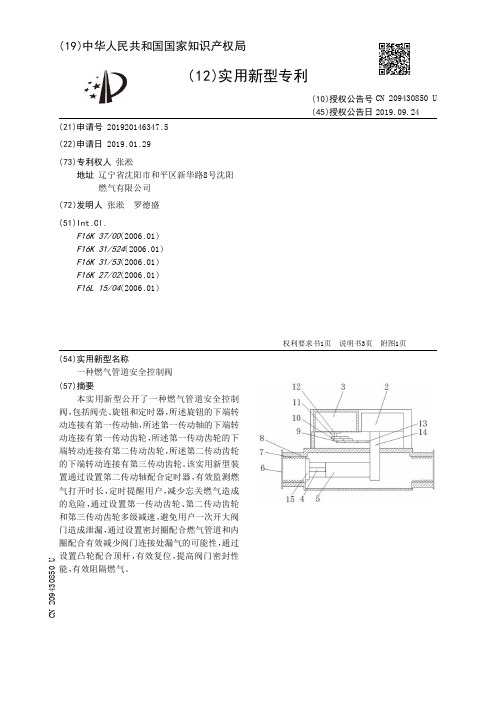

【CN209430850U】一种燃气管道安全控制阀【专利】
权利要求书1页 说明书3页 附图1页
CN 209430850 U
CN 209430850 U
权 利 要 求 书
1/1 页
1 .一种燃气管道安全控制阀，包括阀壳(1)、旋钮(3)和定时器(2) ，其特征在于：所述旋 钮(3)的下端转动连接有第一传动轴(12) ，所述第一传动轴(12)的下端转动连接有第一传 动齿轮(11) ，所述第一传动齿轮(11)的下端转动连接有第二传动齿轮(10) ，所述第二传动 齿轮(10)的下端转动连接有第三传动齿轮 (9) ，所述第三传动齿轮 (9)的一端转动连接有从 动齿轮(13) ，所述从动齿轮(13)的一端传动连接有第二传动轴(14) ，所述第二传动轴(14) 的上端固定连接有定时器(2) ，所述第二传动轴(14)的下端转动连接有凸轮(5) ，所述阀壳 (1)内设置有顶杆(4) ，所述阀壳(1)的一侧固定连接有阀口(17) ，所述顶杆(4)的一端固定 连接有挡块(15) ，所述挡块(15)的外圈套接有内圈(8)，所述阀口(17)的内侧设置有内螺纹 (7) ，所述阀口 (17)的外侧套接有密封圈 (6)。
(10)授权公告号 CN 209430850 U (45)授权公告日 2019.09.24
( 54 )实用新型名称 一种燃气管道安全控制阀
( 57 )摘要 本实 用新型公 开了一 种燃 气管 道安全控 制
阀 ，包括阀壳、旋钮和定时器 ，所述旋钮的下端转 动连接有第一传动轴，所述第一传动轴的下端转 动连接有第一传动齿轮，所述第一传动齿轮的下 端转动连接有第二传动齿轮，所述第二传动齿轮 的下端转动连接有第三传动齿轮。该实用新型装 置通过设置第二传动轴配合定时器，有效监测燃 气打开时 长 ，定时提醒 用户，减 少忘关燃气造成 的危险 ，通过设置第一传动齿轮、第二传动齿轮 和第三传动齿轮多级减速，避免用户一次开大阀 门造成泄漏，通过设置密封圈配合燃气管道和内 圈配合有效减少阀门连接处漏气的可能性，通过 设置凸轮配合顶杆 ，有效复位 ，提高阀门 密封性 能 ，有效阻隔燃气。

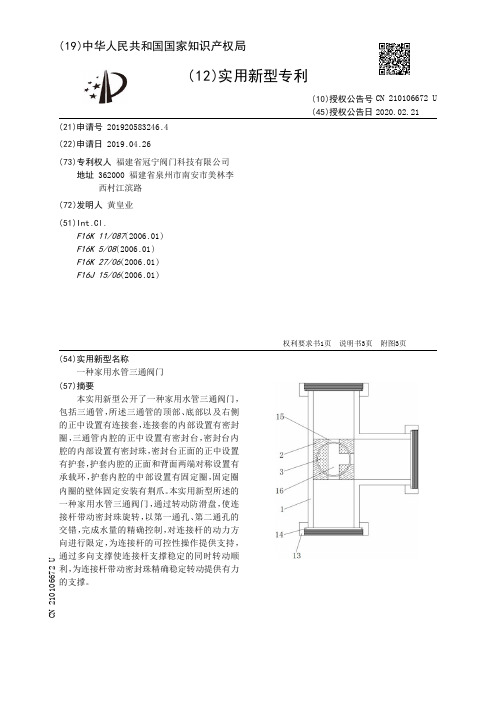

【CN210106672U】一种家用水管三通阀门【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920583246.4(22)申请日 2019.04.26(73)专利权人 福建省冠宁阀门科技有限公司地址 362000 福建省泉州市南安市美林李西村江滨路(72)发明人 黄皇业 (51)Int.Cl.F16K 11/087(2006.01)F16K 5/08(2006.01)F16K 27/06(2006.01)F16J 15/06(2006.01)(54)实用新型名称一种家用水管三通阀门(57)摘要本实用新型公开了一种家用水管三通阀门，包括三通管，所述三通管的顶部、底部以及右侧的正中设置有连接套，连接套的内部设置有密封圈，三通管内腔的正中设置有密封台，密封台内腔的内部设置有密封珠，密封台正面的正中设置有护套，护套内腔的正面和背面两端对称设置有承载环，护套内腔的中部设置有固定圈，固定圈内圈的壁体固定安装有荆爪。
本实用新型所述的一种家用水管三通阀门，通过转动防滑盘，使连接杆带动密封珠旋转，以第一通孔、第二通孔的交错，完成水量的精确控制，对连接杆的动力方向进行限定，为连接杆的可控性操作提供支持，通过多向支撑使连接杆支撑稳定的同时转动顺利，为连接杆带动密封珠精确稳定转动提供有力的支撑。
权利要求书1页 说明书3页 附图3页CN 210106672 U 2020.02.21C N 210106672U权 利 要 求 书1/1页CN 210106672 U1.一种家用水管三通阀门，包括三通管（1），其特征在于：所述三通管（1）的顶部、底部以及右侧的正中设置有连接套（13），所述连接套（13）的内部设置有密封圈（14），所述三通管（1）内腔的正中设置有密封台（2），所述密封台（2）内腔的内部设置有密封珠（3），所述密封台（2）正面的正中设置有护套（4），所述护套（4）内腔的正面和背面两端对称设置有承载环（5），所述护套（4）内腔的中部设置有固定圈（6），所述固定圈（6）内圈的壁体固定安装有荆爪（7），所述固定圈（6）的背面设置有支撑环（8），所述支撑环（8）内圈壁体的顶部和底部对称转动连接有滚珠（9），所述护套（4）正面的正中设置有连接杆（10），所述连接杆（10）的中部套接有棘轮（11），所述连接杆（10）正面的一端固定连接有防滑盘（12）。

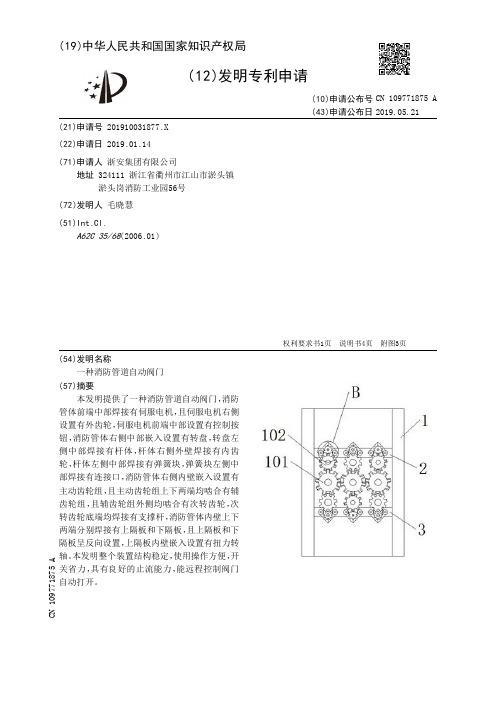

【CN109771875A】一种消防管道自动阀门【专利】
权利要求书1页 说明书4页 附图3页
CN 109771875 A
CN 109771875 A
权 利 要 求 书
1ห้องสมุดไป่ตู้1 页
1 .一种消防管道自动阀门，其特征在于：所述消防管道自动阀门包括消防管体（1）、主 动齿轮组（101）、辅齿轮组（102）、次转齿轮（103）、上隔板（2）、防逆流板（201）、扭力转轴 （202）、支撑杆（203）、导流槽（204）、下隔板（3）、转盘（4）、杆体（401）、内齿轮（402）、弹簧块 （403）、连接口（404）、伺服电机（5）、外齿轮（501）和控制按钮（6），所述消防管体（1）前端中 部焊接有伺服电机（5），且伺服电机（5）右侧设置有外齿轮（501），所述伺服电机（5）前端中 部设置有控制按钮（6），所述消防管体（1）右侧中部嵌入设置有转盘（4），所述转盘（4）左侧 中部焊接有杆体（401），所述杆体（401）右侧外壁焊接有内齿轮（402），所述杆体（401）左侧 中部焊接有弹簧块（403），所述弹簧块（403）左侧中部焊接有连接口（404），所述消防管体 （1）右侧内壁嵌入设置有主动齿轮组（101），且主动齿轮组（101）上下两端均啮合有辅齿轮 组（102），且辅齿轮组（102）外侧均啮合有次转齿轮（103），所述次转齿轮（103）底端均焊接 有支撑杆（203），所述消防管体（1）内壁上下两端分别焊接有上隔板（2）和下隔板（3），且上 隔板（2）和下隔板（3）呈反向设置，所述上隔板（2）内壁嵌入设置有扭力转轴（202），且扭力 转轴（202）顶部焊接有防逆流板（201），所述上隔板（2）中部嵌入设置有导流槽（204）。
3 .根据权利要求1所述的一种消防管道自动阀门，其特征在于，所述防逆流板（201）顶 端呈尖角状，且两防逆流板（201）顶端贴合，且防逆流板（201）内侧中部设置有突出的三角 块，且三角块顶端嵌入设置有三角状凹入槽，且防逆流板（201）均为边缘呈弧状的长条形。

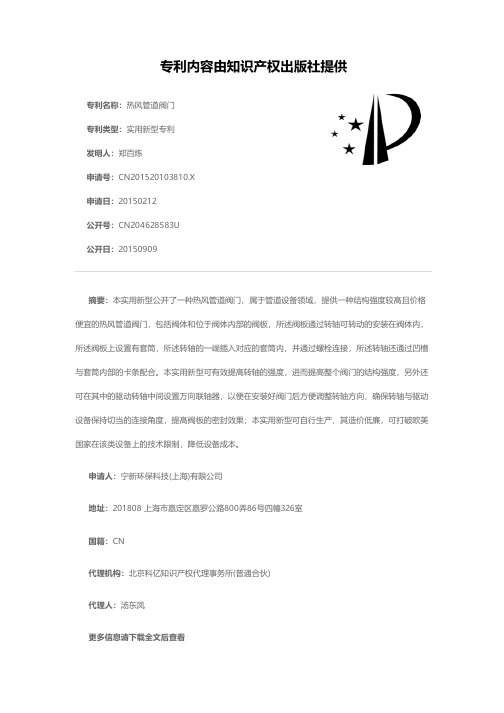

热风管道阀门[实用新型专利]
![热风管道阀门[实用新型专利]](https://img.taocdn.com/s3/m/4b13f7df10661ed9ac51f322.png)
专利名称：热风管道阀门
专利类型：实用新型专利
发明人：郑百炼
申请号：CN201520103810.X 申请日：20150212
公开号：CN204628583U
公开日：
20150909
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种热风管道阀门，属于管道设备领域，提供一种结构强度较高且价格便宜的热风管道阀门，包括阀体和位于阀体内部的阀板，所述阀板通过转轴可转动的安装在阀体内，所述阀板上设置有套筒，所述转轴的一端插入对应的套筒内，并通过螺栓连接，所述转轴还通过凹槽与套筒内部的卡条配合。
本实用新型可有效提高转轴的强度，进而提高整个阀门的结构强度，另外还可在其中的驱动转轴中间设置万向联轴器，以便在安装好阀门后方便调整转轴方向，确保转轴与驱动设备保持切当的连接角度，提高阀板的密封效果；本实用新型可自行生产，其造价低廉，可打破欧美国家在该类设备上的技术限制，降低设备成本。
申请人：宁新环保科技(上海)有限公司
地址：201808 上海市嘉定区嘉罗公路800弄86号四幢326室
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。
无阀杆管道终端流体阀[实用新型专利]
专利名称：无阀杆管道终端流体阀专利类型：实用新型专利
发明人：程润昌
申请号：CN97226995.9
申请日：19970918
公开号：CN2380750Y
公开日：
20000531
专利内容由知识产权出版社提供
摘要：一种诸如水龙头一类无并阀杆的管道终端流体阀,由于省去了阀杆和手柄等,对流体的控制是通过出口处的阀嘴直接与阀体内的阀座配合。
避免了阀杆周围的外泄漏,结构装配都很简单。
还可以作为诸如洗衣机、热水器等临时需要接驳管道的接驳阀门。
本实用新型更适合塑性材料制造,可节约金属材料。
申请人：程润昌
地址：330006 江西省南昌市青山路188号研究所院内
国籍：CN
更多信息请下载全文后查看。
一种供热管道阀门防盗铅封[实用新型专利]
专利名称：一种供热管道阀门防盗铅封专利类型：实用新型专利
发明人：李於胜
申请号：CN201520699197.2
申请日：20150910
公开号：CN204962002U
公开日：
20160113
专利内容由知识产权出版社提供
摘要：一种供热管道阀门防盗铅封，包括铅封主体和钢丝，所述铅封主体的材质为ABS，该铅封主体由塑料壳体、钢丝固定柱、阀门扣槽和钢丝锁定柱组成，其中钢丝固定柱、阀门扣槽和钢丝锁定柱均设于塑料壳体的底部，钢丝固定柱和钢丝锁定柱分别设于阀门扣槽的左右两侧，该阀门扣槽整体呈圆形；所述钢丝固定柱与钢丝的固定端固定连接，钢丝锁定柱内设有一钢丝锁定孔；该供热管道阀门防盗铅封通过钢丝固定在供热管道上，并通过阀门扣槽将供热管道的阀门锁定，若是想打开阀门只有将防盗铅封破坏掉，因其具有一次性的特点，起到了良好的防盗效果；本实用新型携带方便，使用简单，成本极低，可以扫描上传数据，提高工作效率。
申请人：山东卓力电器有限公司
地址：251900 山东省滨州市无棣县西城区工业园荣昌路南首
国籍：CN
代理机构：北京世誉鑫诚专利代理事务所(普通合伙)
代理人：孙国栋
更多信息请下载全文后查看。
【CN305362771S】阀门【专利】
(10)授权公告号 CN 305362771 S (45)授权公告日 2019.09.24
( 54 )使用外观设计的产品 名称 阀门
图片或照片 7 幅 简要说明 1 页
CN 305362771 S
立体图
CN 305362771 S
外观设计图片或照片
1/1 页
主视图 后视图
俯视图 仰视图
左视图
立体图
右视图
2
CN 305362771 S
简 要 说 明
1 .本外观设计产品的名称：阀门； 2 .本外观设计产品的用途：控制流体的流量； 3 .本外观设计产品的设计要点：产品形状； 4 .最能表明本外观设计设计要点的图片或照片：立体图。
1/1 页
3
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930110586 .0
(22)申请日 2019 .03 .08
(73)专利权人 东北大学秦皇岛分校 地址 066004 河北省秦皇岛市海港区泰山 路143号
(72)设计人 张忍永康 周云光 张家Biblioteka 戴胜学 陈子奇 艾毅 韩双宇 江琦
【CN305421663S】燃气截断阀DN100【专利】
(10)授权公告号 CN 305421663 S (45)授权公告日 2019.11.05
( 54 )使用外观设计的产品 名称 燃气截断阀（DN100）
图片或照片 7 幅 简要说明 1 页
CN 305421663 S
立体图
CN 305421663 S
外观设计图片或照片
1/1 页左视图
立体图
右视图
2
CN 305421663 S
简 要 说 明
1/1 页
1．本外观设计产品的名称：燃气截断阀（DN100）。 2．本外观设计产品的用途：本外观设计产品用于工业燃气截断 ；当燃气发生泄漏时探 测器探测到燃气泄露发出报警信号关闭阀门 ，切断供气。 3．本外观设计产品的设计要点：产品的整体形状。 4．最能表明本外观设计设计要点的图片或照片：立体图。 5．请求保护的外观设计包含色彩。
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930121522 .0 (22)申请日 2019 .03 .22 (73)专利权人 绵阳华通磁件技术有限公司
地址 621000 四川省绵阳市涪城区长虹大 道南段172号
(72)设计人 詹中宏 唐定兵 文思润 (51)LOC(12)Cl .
3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(51)LOC(12)Cl . 23-01
(10)授权公告号 CN 305270651 S (45)授权公告日 2019.07.23
( 54 )使用外观设计的产品 名称 管道阀（DN20）
图片或照片 5 幅 简要说明 1 页
CN 305270651 S
立体图
CN 305270651 S
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930074500 .3
(22)申请日 2019 .02 .25
(73)专利权人 宁波沃克志合阀门有限公司 地址 315500 浙江省宁波市奉化区溪口镇 永安路19号
(72)设计人 樊合军
(74)专利代理机构 宁波浙成知识产权代理事务 所(特殊普通合伙) 33268
3
外观设计图片或照片
1/1 页
主视图
俯视图
后视图
立体图
右视图
2
CN 305270651 S简 要 说 明Fra bibliotek1/1 页
1．本外观设计产品的名称：管道阀（DN20）。 2．本外观设计产品的用途：本外观设计产品用于厨房、淋浴等场所的管道阀门。 3．本外观设计产品的设计要点：在于产品的形状。 4．最能表明本外观设计设计要点的图片或照片：立体图。 5 ．省略视图 ：左视图与右视图 相同 ，省略左视图 ；仰视图与俯视图 相同 ，省略仰视图。
