ABB避雷器的选型导则
避雷器参数及选型原则
金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。
1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统，如单相接地故障能在10s以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障二；「三2h及以上切除故障3〜10kV 1.0〜1.1U L, 35〜66kV Uc》U L至于10s〜2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。
ABB避雷器选型指南说明书
High Voltage Surge ArrestersBuyer´s Guide — Section HS PEXLIM T-TZinc-Oxide Surge Arrester HS PEXLIM T-TProtection of switchgear, transformers and other equipment in high voltage systems against atmospheric and switching overvoltages.−in areas with very high lightning intensity−where grounding or shielding conditions are poor or incomplete−for important installations−where energy requirements are very high (e.g. very long lines, capacitor protection).−Specially suited to extreme seismic zones.Superior where low weight, non-fragility and additional personnel safety is required.Other data can be ordered on request. Pleasecontact your local sales representative.Brief performance dataSystem voltages (U m)245 - 800 kVRated voltages (U r)180 - 624 kV Nominal discharge current (IEC)10/15/20 kA peak Classifying current (ANSI/IEEE)10/15 kA peakDischarge current withstand strength:High current 4/10 µsLow current 2000 µs100 kA peak2200 A peakEnergy capability:Line discharge class (IEC)[2 impulses, (IEC Cl. 8.5.5)Fulfils/exceeds requirements of ANSI transmission-line discharge test for 362 kV systems.Class 515.4 kJ/kV (U r)]Short-circuit/Pressure relief capability65 kA symExternal insulation Fulfils/exceedsstandardsMechanical strength:Specified long-term load (SLL)Specified short-term load (SSL)19000 Nm28000 NmService conditions:Ambient temperatureDesign altitudeFrequency-50 °C to +45 °Cmax. 1000 m15 - 62 HzABB Surge Arresters — Buyer´s Guide | Technical information 71HS PEXLIM T-T Guaranteed protective dataMax. system voltage RatedvoltageMax. continuousoperating voltage 1)TOV capability 2)Max. residual voltage with current waveas perIECas perANSI/IEEE30/60 µs8/20 µsU m kV rms U rkV rmsU ckV rmsMCOVkV rms1 skV rms10 skV rms1 kAkV peak2 kAkV peak3 kAkV peak5 kAkV peak10 kAkV peak20 kAkV peak40 kAkV peak245180144144209198354364371389405438476 192154154218207369380387406423457497 216156174246233415427435457476514559 228156180259246438451459482502542590 300228182182259246438451459482502542590 240191191273258461475484507528571621 362258206209310293523538548575599647704 264211212310293523538548575599647704 276221221314297531546556583608656714 380288230230328310554569580609634685745 400300240240342323577593604634660713776 420330264267378358638656669702731789859 360267291410388692712725761792856931 3902673154444207507717868248589271013 5503963173184744487938168318729089811072 4203363364784538078308468889249981091 44434935350647985387889493897710601153 800On requestMore detailed information on the TOV capability and the protective characteristics are given in Publ. 1HSM 9543 13-01en.1) The continuous operating voltages U c (as per IEC) and MCOV (as per ANSI) differ only due to deviations in type test procedures.U c has to be considered only when the actual system voltage is higher than the tabulated.Any arrester with U c higher than or equal to the actual system voltage divided by √3 can be selected.2) With prior duty equal to the maximum single-impulse energy stress (10.0 kJ/kV (U r)).Arresters with lower or higher rated voltages may be available on request for special applications.72 Technical information | ABB Surge Arresters — Buyer´s GuideMax. system voltage RatedvoltageHousing CreepagedistancemmExternal insulation *)DimensionsU m kV rms U rkV rms1.2/50 µsdrykV peak50 Hzwet (60s)kV rms60 Hzwet (10s)kV rms250/2500 µswetkV peakMasskgA maxmmBmmCmmDmmFig.245180-216TH245695010815245107501702310600-3001 228TV2459900150070070010502453495600-3002 300228-240TV30099001500700700105026034951600100010003 362258-276TH36299001500700700105026534951600100010003 380288TH38099001500700700105027034951600100010003 400300TM40099001500700700105027034951600100010003 420330TH420119001831874860127530040351600100010003 360TH42011900183187486012753004035120010006003390TV4201390021621048102015003304575120010006003 550396TH55014300216210481020150035048902000100012004 420TH55014300216210481020150035048902000100012004444TH55014850225010501050157540555402000100012005*) Sum of withstand voltages for empty units of arrester.ABB Surge Arresters — Buyer´s Guide | Technical information 7374 Technical information | ABB Surge Arresters — Buyer´s GuideFigure 1Figure 2Figure 4Figure 5Line terminals1HSA410 000-AAluminium1HSA410 000-B Aluminium flag with other items in stainless steel1HSA410 000-CAluminium1HSA410 000-DStainless steel Earth terminals1HSA420 000-UStainless steel1HSA420 000-VStainless steelDrilling plansWithout insulating baseAluminiumInsulating base1HSA430 000-PGalvanized steelM20 bolts for connection tostructure are not supplied by ABB.HS PEXLIM T-TAccessoriesABB Surge Arresters — Buyer´s Guide | Technical information 7576 Technical information | ABB Surge Arresters — Buyer´s GuideRated voltage Housing Number of arresters per crate One Three Six U r kV rms Volume m 3Gross kg Volume m 3Gross kg Volume m 3Gross kg 180TH245 5.4315 5.4676 6.01262192TH245 5.4316 5.4680 6.01270216TH245 5.4321 5.4692 6.01295228TV245 2.6340 4.3893--228TV300 2.8405 5.31006--240TV300 2.8407 5.31011--258TH362 2.8411 5.31026--264TH362 2.8411 5.31026--276TH362 2.8412 5.31028--288TH380 2.8414 5.31033--300TM400 2.8416 5.31038--330TH420 5.8507 6.61163--360TH420 5.2452 5.51086--390TV420 5.2483 5.51179--396TH550 6.7611 6.71355--420TH550 6.76126.71357--HS PEXLIM T-TShipping dataEach crate contains a certain number of arrester units and accessories for assembly and erection. A packing list is at-tached externally on each crate.Each separate crate is numbered and the numbers of all crates and their contents are listed in the shipping specifica-tion. ABB reserves the right to pack arresters in the most effective/economic combination. Alternate or non-standard crates may involve additional charges.The table above is to be seen as an approximation and specific data for deliveries may differ from the values given.Rated voltage HousingNumber of arresters per crate One Two U r kV rms Volume m 3Gross kg Volume m 3Gross kg 444TH550 3.76025.51054S e c t i o n o f 1H S M 9543 12-00e n H i g h V o l t a g e S u r g e A r r e s t e r s B u y e r ´s G u i d e , E d i t i o n 9.1, 2012-02For more information please contact:ABB ABHigh Voltage Products Surge ArrestersSE-771 80 Ludvika, Sweden Phone: +46 (0)240 78 20 00 Fax: +46 (0)240 179 83E-Mail:********************.com/arrestersonline©Copyright 2012 ABBAll rights reservedNOTE: ABB AB works continuously with product improvements. We therefore reserve the right to change designs, dimensions and data without prior notice.。
ABB避雷器介绍 SA standard
散 热 不 足 会 导 致 热 崩 溃
x thermal runaways due to insufficient heat dissipation
外 壳 细 微 的 裂 缝 会 导 致 过 压 时 爆 炸
x explosions due to hairline cracks in the housing
Characteristics of a typical MO-Resistor
In = 10 kA 20 [kV]
标称放电电流
13 10
Up = 4 p.u.
MO
5,66 ©北京ABB高压开庆设备有限公司 - 7 √(2 x Uc)
SiC
0 10-4 10-2 1 102 d.c. voltage measurement 200 A
artificial polluted silicone rubber (0,6 mm layer of quartz flour with salt), water drop
硅橡胶绝缘金属氧化物避雷器
硅橡胶是如何保持其憎水性的
How SIR maintains it绝缘金属氧化物避雷器
为 何 瓷 外 套 避 雷 器 不 应 再 使 用 了？
Why porcelain housed surge arresters fail in service
表 面 污 秽 会 导 致 外 部 闪 络
x external flashovers due to polluted surfaces
硅橡胶绝缘金属氧化物避雷器
在 很 长 的 一 段 时 间 内， 我 们 中 的 很 多 人 对 这种众所周知的现象毫无对策
A well known sight to many of us tolerated for too long?
避雷器选择
一、选用避雷器必须满足的要求是：避雷器的VS特性、V A特性要分别与被保护设备的VS 特性和V A特性正确配合；避雷器的灭弧电压与安装地点的最高工频相电压应正确配合。
这样，即使在系统发生一相接地故障的情况下，避雷器也能可*地熄灭工频续流电弧，避免避雷器发生爆炸。
二、选择管型避雷器时应注意管型避雷器不能用作有绕组的电气设备的过电压保护，而只用于线路、发电厂和变电站进线的保护；管型避雷器遮断电流的上限应不小于安装处短路电流的最大值，下限不大于安装处短路电流的最小值。
三、阀型避雷器分普通型和磁吹型两大类，选择时应注意避雷器的保护比Kb数值大小要按照额定电压的大小来选择。
要注意校验避雷器的额定电压、工频放电电压、冲击放电电压及残压，要注意与被保护电气设备的距离。
四、选择氧化锌避雷器时，要计算或实测避雷器安装处长期的最大工作电压。
应使避雷器的额定电压大于或等于避雷器安装点的暂态工频过电压幅值。
注意残压与被保护设备绝缘水平的配合。
ABB避雷器OVR指标
1
2
3
能量自给的无电源、无放射性独立系统
雷雨天气中，环境电场可能增加到10kV / m ~ 20kV / m, 一旦这 个电场超过形成雷电的最小临界值，OPR装置将自主启动。 它从周围电场中吸收能量，产生高压脉冲，从而建立并传播 一个上行先导。OPR不需其它电源供电支持，也不使用任 何放射性元件。
证实有效 ABB致力于研究和开发避雷装置，并继续为其效率设置新 的基准。 OPR认证 取得WHVRI（武汉高压研究所）权威测试， 与普通避雷针对比，试验效果十分显著。
OVR 电涌保护器
电气特性专用名词 …………………………………………………………………2/2
OVR Type 1（用于供电线路） ……………………………………………………2/4
OVR Type 2（用于供电线路） ……………………………………………………2/7
- 用于供电线路 - OVR BT2（插拔式） …………………………………………2/8
- 用于风能发电 - OVR BT2（插拔式） ……………………………………… 2/13
- 用于终端配电保护 - OVR PLUS（插拔式） ……………………………… 2/14
- 用于太阳能发电 - OVR PV（插拔式） …………………………………… 2/15
3 OVR TC（用于数据传输线路） ………………………………………………… 2/16
外形尺寸图
OPR 避雷针 产品简介
1 高压脉冲 E.S.E 避雷针 ABB新一代的OPR优化脉冲提前放电避雷针秉承和发展了原有 的避雷针功能，朝着保护功能更强、自主操作和维护更简单的 方向，迈出了坚实的一步，加强了ABB在直接雷击保护方面的 国际领先地位。
OPR 避雷针

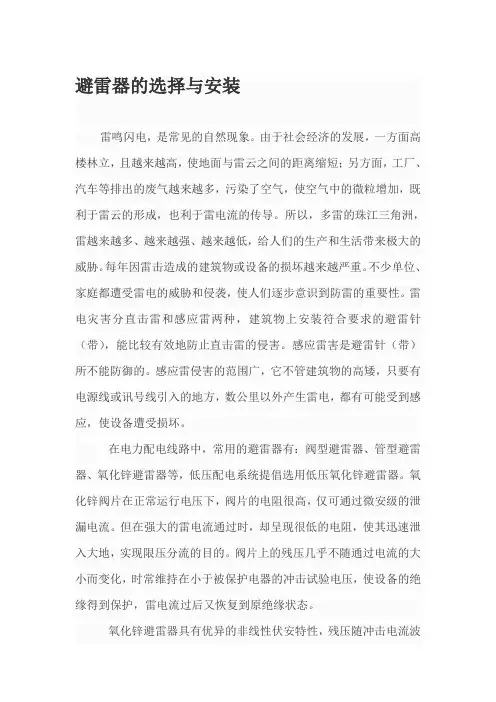

避雷器与安装选型原则
避雷器的选择与安装雷鸣闪电，是常见的自然现象。
由于社会经济的发展，一方面高楼林立，且越来越高，使地面与雷云之间的距离缩短；另方面，工厂、汽车等排出的废气越来越多，污染了空气，使空气中的微粒增加，既利于雷云的形成，也利于雷电流的传导。
所以，多雷的珠江三角洲，雷越来越多、越来越强、越来越低，给人们的生产和生活带来极大的威胁。
每年因雷击造成的建筑物或设备的损坏越来越严重。
不少单位、家庭都遭受雷电的威胁和侵袭，使人们逐步意识到防雷的重要性。
雷电灾害分直击雷和感应雷两种，建筑物上安装符合要求的避雷针（带），能比较有效地防止直击雷的侵害。
感应雷害是避雷针（带）所不能防御的。
感应雷侵害的范围广，它不管建筑物的高矮，只要有电源线或讯号线引入的地方，数公里以外产生雷电，都有可能受到感应，使设备遭受损坏。
在电力配电线路中，常用的避雷器有：阀型避雷器、管型避雷器、氧化锌避雷器等，低压配电系统提倡选用低压氧化锌避雷器。
氧化锌阀片在正常运行电压下，阀片的电阻很高，仅可通过微安级的泄漏电流。
但在强大的雷电流通过时，却呈现很低的电阻，使其迅速泄入大地，实现限压分流的目的。
阀片上的残压几乎不随通过电流的大小而变化，时常维持在小于被保护电器的冲击试验电压，使设备的绝缘得到保护，雷电流过后又恢复到原绝缘状态。
氧化锌避雷器具有优异的非线性伏安特性，残压随冲击电流波头时间的变化特性平稳，陡波响应特性好，没有间隙击穿特性和灭弧问题。
其电阻片单位体积吸收能量大，还可以并联使用，所以在保护超高压长距离输电系统和大容量电容器组特别有利。
对于低压配电网的保护也很适合，是低压配电网的主要保护措施。
在避雷器使用前，都应该对其有关技术参数进行测量，以确保避雷器安装质量。
1绝缘电阻的测量对35kV及以下氧化锌避雷器用2500V兆欧表摇测，每节的绝缘电阻应不低于1000MΩ。
进口氧化锌避雷器每节的绝缘电阻一般按厂家的标准。
如日本明电舍规定：对ZSE－C2Z型294kV氧化锌避雷器应使用1000V 兆欧表，绝缘电阻不低于2000MΩ。
避雷器全参数及选型原则.之欧阳学创编
金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。
1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统，如单相接地故障能在10s 以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障2h及以上切除故障3～10kV 1.0～1.1U L，35～66kV Uc≥U L至于10s～2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。
ABB避雷器的选型导则
© ABB Group October 28, 2024 | Slide 8
避雷器主要参数
避雷器的直流1mA参考电压Uref ➢ 直流参考电压：在避雷器通过直流参考电流时测
出的直流电压平均值。直流参考电流通常取1mA。 ➢ 0.75倍直流参考电压下漏电流。<50µA ➢ GB11032要求: 10kV避雷器大于24kV
➢ 线路放电等级1－5级
氧化锌避雷器能够吸收切空载长线过电压或重合闸过电压线路所释放 的能量,其能力大小规定用2ms方波电流和线路放电等级表征。线路放 电等级是依据波阻抗、电流持续时间、充电电压的不同来确定，波阻 抗0.8UR、电流持续时间3200us 、2.4Ur为放电等级5级。
➢ 能量吸收能力。
kV
kV
kA kV A
kV
YH5WS 10/30
10
8
5 30 75
15
பைடு நூலகம்
YH5WZ 10/27 10 8 5 国标要求
ABB产品型号 避雷器额定电压 持续运行电压 标称放电电流
kV
kV
kA
MWD07 YH5WZ 51/134 MWK44
8.75515
740.8 44
15010
YH5WZ 17/45
17
例如:10kV系统MWD15型避雷器 Ur =18.8 kV
© ABB Group October 28, 2024 | Slide 2
避雷器主要参数
避雷器持续运行电压Uc ➢ 允许持续地加在避雷器端子间的工频电压有效值。 ➢ 一般相当于避雷器额定电压的75％－80％ ➢ 选择避雷器的主要基础。
避雷器全参数及选型原则.之欧阳家百创编
金属氧化物避雷器的选择欧阳家百（2021.03.07）避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。
1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统，如单相接地故障能在10s以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障2h及以上切除故障3～10kV 1.0～1.1U L，35～66kV Uc≥U L至于10s～2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。
防雷器的选型方法
防雷器的选型-请找深圳市瑞隆源电子有限公司
首先看保护的设备。
其次看设备的电源大小，接口，太多因素了。
说不完的！电源防雷器的选型，的确是与现场环境有关系，看你是想应用到哪里。
一般来说，首先要考虑外部环境，是在市区还是郊区，抑或是高山，有没有架空电线引路，这样来选择第一级防雷器的重要参数指标—最大通流量；
二是就要检查建筑内供电系统给的类别，是单相供电还是三相供电，这样来选择防雷器是三相还是单相；
三是要检查供电环境是否恶劣，电源电压是否稳定，这样来决定防雷器的另一个指标参数—最大持续工作电压；四是要看您自己是否需要额外的报警功能，这个是可以定制的，最后就是要考虑防雷器本身损坏产生短路时，对电路的保护，这个就可以据顶出后备保护空气开关的容量.
深圳市瑞隆源公司于1996年3月创立于台湾桃园县，历经多年的发展，夙以卓越的放电管封装技术闻名业界。
1996年以优良的玻璃气体放电管成功上市，领先同业，奠定坚实的发展基础，十余年来，带领着经营团队，不断提升制程能力，研发创新，其间成功研发GDT系列产品，并于2000年导入GDT产品制程。
地址：深圳市福田区梅林路13号人武大厦8楼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器主要参数
避雷器额定电压Ur 施加到避雷器端子间的最大工频电压有效值，
按照此电压所设计的避雷器，能在所规定的动作 负载试验中确定的暂时过电压(10S)下正确地工 作。它是表明避雷器运行特性的一个重要参数， 但它不等于系统标称电压。 相对于有间隙避雷器“灭弧电压” 避雷器型式试验的一个重要参数
避雷器选型指导
避雷器的分类
ABB 中压配电型及电站型避雷器的标称放电电流均为10kA，如： POLIM D ，MWD，MWK。
© ABB Group 2020年1月1日星期三 | Slide 17
避雷器选型指导
选择避雷器持续运行电压Uc 中性点有效接地系统： Uc应不低于系统最高运行相电压，即 中性点非有效接地系统：
3－20kV 中性点不直接接地（允许运行2h）， Uc应不低于系统最高 运行线电压的1.1倍，即
35－66kV中性点一般经消弧线圈接地，且在过补偿下运行，健全相 上的电压一般不高于线电压。 10s及以内切除故障： 10s以上切除故障：
© ABB Group 2020年1月1日星期三 | Slide 18
暂时过电压UTOV: 一种有持续时间的工频过电压 暂时过电压的原因：长线、甩负荷、谐振 DL-T 804-2002对暂时过电压的推荐值见下表示
© ABB Group 2020年1月1日星期三 | Slide 13
避雷器选型指导
确定系统最高工作电压 确定系统中性点运行方式 确定被保护设备绝缘水平 合理选择避雷器持续运行电压Uc 特殊运行条件
例如:10kV系统MWD15型避雷器 Ur =18.8 kV
© ABB Group 2020年1月1日星期三 | Slide 3
避雷器主要参数
避雷器持续运行电压Uc 允许持续地加在避雷器端子间的工频电压有效值。 一般相当于避雷器额定电压的75％－80％ 选择避雷器的主要基础。
例如:
10kV系统的ABB产品选型 MWD15型避雷器 Uc =15 kV MWD08型避雷器 Uc = 8 kV
产品型式代号：Y：瓷套金属氧化物避雷器；YH：复合外套金属氧化物避雷器 结构特征代号：W：无间隙 ；C：串联间隙；B：并联间隙 使用场所代号：Z：电站 ；S：配电；R：电容器；T：铁道；X：线路 附加特征代号：J：系统中性点有效接地；W：重污秽地区；G：高海拔地区
© ABB Group 2020年1月1日星期三 | Slide 21
13.6
5
MWD08 10 MWD/K15
18.7
815
1010
27 150 14.4 残压 方波通流 直流1mA参考电压
kV
A
kV
20.3 550 134
150
127.6
550
73 73
45
150
24
43.253.2 550550
24
YH5WZ 17/45
17
13.6北京ABB高压开关设备有限公司 欧阳建明 2010年9月
ABB新一代硅橡胶绝缘无间隙氧化物避雷器
产品选型导则
© ABB Group 2020年1月1日星期三 | Slide 1
避雷器主要参数
避雷器额定电压Ur 避雷器持续运行电压Uc 避雷器标称放电电流In (标准雷电冲击)残压Ures 避雷器长持续时间冲击电流(2ms方波通流) 避雷器的交流参考电压 避雷器的直流1mA参考电压
kV
kV
kA kV A
kV
YH5WS 10/30
10
8
5 30 75
15
YH5WZ 10/27 10 8 5 国标要求
ABB产品型号 避雷器额定电压 持续运行电压 标称放电电流
kV
kV
kA
MWD07 YH5WZ 51/134 MWK44
8.75515
740.8 44
15010
YH5WZ 17/45
17
ABB避雷器满足国标要求。
© ABB Group 2020年1月1日星期三 | Slide 10
避雷器主要参数
典型的10kV中性点不接地方式电站型和配电型金属 氧化物避雷器参数：
Un Um Ur Uc In Up I2ms Ihc U1mA 电站型 10 12 17 13.6 5 45.0 150 65 24.0 10 配电型 12 17 13.6 5 50.0 75 65 25.0
避雷器主要参数
避雷器的残压Ures 放电电流通过避雷器时其端子间的最大电压峰值。 测量残压的目的是为了获得各种规定的电流和波形下某种给定
设计的最大电压。
陡波电流（1/…µs)冲击下残压； (标称放电电流)下雷电冲击（8/20µs)残压； 操作冲击电流（30/60µs)下残压；
© ABB Group 2020年1月1日星期三 | Slide 6
避雷器的额定电压按1.25倍发电机的额定电压选择
中性点用避雷器
变压器用
© ABB Group 2020年1月1日星期三 | Slide 19
避雷器选型原则
恰当地选择避雷器的额定值是选好避雷器的关键，因为... 额定值太高，会导致高残压， 并降低了保护范围 额定值过低，将使避雷器过压运行，并导致永久性损坏
避雷器选型指导
选择避雷器持续运行电压Ur 中性点有效接地系统： Ur应不低于系统暂时过电压UTOV 。 中性点非有效接地系统：
10s及以内切除故障：Ur应不低于系统暂时过电压UTOV。 10s以上切除故障：避雷器的额定电压还需乘以一个系数K，即
Ur≥k× UTOV。k=1.25~1.3, (k=1.25主要用于保护并联不偿电容器及其 它绝缘较弱设备的避雷器) 。 保护发电机用避雷器:
ABB避雷器型号说明
MWD15 MWK44 POLIM-D14 POLIM-I84
© ABB Group 2020年1月1日星期三 | Slide 22
ABB常用避雷器与GB11032主要参数对比表
国标要求 ABB产品型号 避雷器额定电压 持续运行电压 标称放电电流 残压 方波通流 直流1mA参考电压
© ABB Group 2020年1月1日星期三 | Slide 7
ABB避雷器长持续时间冲击电流I2ms
© ABB Group 2020年1月1日星期三 | Slide 8
避雷器主要参数
避雷器的工频参考电压Uref 工频(交流)参考电压:在避雷器通过工频参考电
流时测出的避雷器的工频电压最大值除以2。工 频参考电流应足够大，降低杂散电容影响。该值 由制造厂决定。
避雷器主要参数
长持续时间冲击电流I2ms 一种方波冲击电流，其迅速上升到最大值，在规定时间内大体保持
恒定，然后迅速降至零值的冲击波。定义方波冲击电流的参数为：极 性、峰值、峰值视在持续时间和总的视在持续时间。
对10kA和20kA等级避雷器及5kA(额定电压90kV及以上)避雷器, 应 按用户要求的线路放电等级通过线路放电试验, 验证长持续时间耐受 能力。
配电型
© ABB Group 2020年1月1日星期三 | Slide 11
避雷器主要参数
a: 预先未加载的避雷器 for arrester without preload
b: 预先加载E的避雷器 for arrester with preload E
暂时过电压，耐受强度T是工频过电压 持续时间t的函数。
15
10 43.5 550
24
YH5WZ 51/134
51
40.8
5 134 150
73
MWK44 55
44
10 127.6 550
73
© ABB Group 2020年1月1日星期三 | Slide 23
© ABB Group 2020年1月1日星期三 | Slide 24
ABB避雷器参数： MWD PLIOM-I: 2.2mA MWD15 18kV 左右
© ABB Group 2020年1月1日星期三 | Slide 9
避雷器主要参数
避雷器的直流1mA参考电压Uref 直流参考电压：在避雷器通过直流参考电流时测
出的直流电压平均值。直流参考电流通常取1mA。 0.75倍直流参考电压下漏电流。<50µA GB11032要求: 10kV避雷器大于24kV
（ 热 崩 溃 原 因）
© ABB Group 2020年1月1日星期三 | Slide 20
国产避雷器型号说明
国产型号:
避雷器额定电压(kV)
YH5WZ-51/134□ YH5WZ-102/266
附加特征代号 标准雷电波（8/20us)下的残压(kV)
YH10WZ-102/266
标称放电电流(kA)
Temporary overvoltage withstand strength T asa function of the duration t of a power frequency overvoltage
© ABB Group 2020年1月1日星期三 | Slide 12
影响避雷器选择的参数
© ABB Group 2020年1月1日星期三 | Slide 14
避雷器选型指导
确定系统最高工作电压（中国境内电压等级）
© ABB Group 2020年1月1日星期三 | Slide 15
避雷器选型指导 确定系统中性点运行方式
接地故障因素 接地故障持续时间
© ABB Group 2020年1月1日星期三 | Slide 16
线路放电等级1－5级 氧化锌避雷器能够吸收切空载长线过电压或重合闸过电压线路所释放 的能量,其能力大小规定用2ms方波电流和线路放电等级表征。线路放 电等级是依据波阻抗、电流持续时间、充电电压的不同来确定，波阻 抗0.8UR、电流持续时间3200us 、2.4Ur为放电等级5级。
