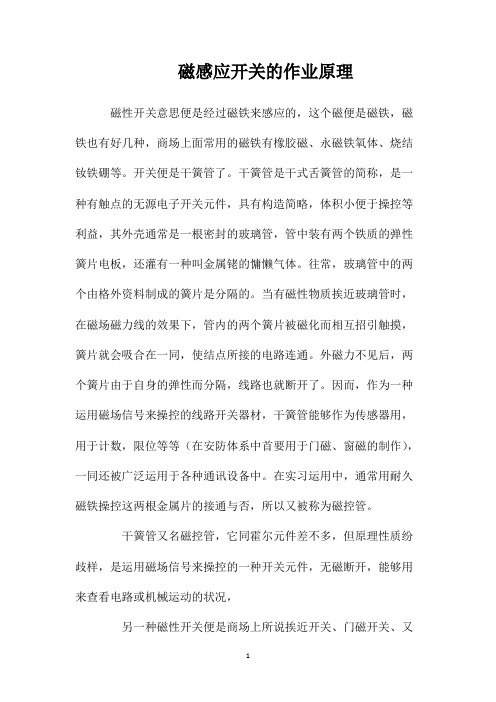

磁感应开关的作业原理
磁感应开关的作业原理磁性开关意思便是经过磁铁来感应的，这个磁便是磁铁，磁铁也有好几种，商场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关便是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有构造简略，体积小便于操控等利益，其外壳通常是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的慵懒气体。
往常，玻璃管中的两个由格外资料制成的簧片是分隔的。
当有磁性物质挨近玻璃管时，在磁场磁力线的效果下，管内的两个簧片被磁化而相互招引触摸，簧片就会吸合在一同，使结点所接的电路连通。
外磁力不见后，两个簧片由于自身的弹性而分隔，线路也就断开了。
因而，作为一种运用磁场信号来操控的线路开关器材，干簧管能够作为传感器用，用于计数，限位等等（在安防体系中首要用于门磁、窗磁的制作），一同还被广泛运用于各种通讯设备中。
在实习运用中，通常用耐久磁铁操控这两根金属片的接通与否，所以又被称为磁控管。
干簧管又名磁控管，它同霍尔元件差不多，但原理性质纷歧样，是运用磁场信号来操控的一种开关元件，无磁断开，能够用来查看电路或机械运动的状况，另一种磁性开关便是商场上所说挨近开关、门磁开关、又名感应开关，它是有干一个开好模具而且是规范规范塑胶外壳，将干簧管灌封在黑色外壳里边导线引出来另一半带有磁铁的塑料外壳固定在另一端当这个磁铁挨近带有导线的开关时，宣告开关信号！通常信号间隔为10mm接通，此商品广泛引证到防盗门、家用门、打印机、传真机、电话机、等电子仪器设备上面。
还有一种磁性开关是在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并运用固定环，操控浮球与磁簧开关在有关方位上，使浮球在必定方案内上下起浮。
运用浮球内的磁铁去招引磁簧开关的接点，发作开与关的动作。
干簧管的应用
干簧管是一种磁敏的特殊开关。
它的两个触点由特殊材料制成，被封装在真空的玻璃管里。
只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路导通。
因此可以作为传感器用，用于计数，限位等等。
有一种自行车公里计，就是在轮胎上粘上磁铁，在一旁固定上干簧管构成的。
装在门上，可作为开门时的报警、问候等。
在“断线报警器”的制作中，也会用到干簧管。
干簧管是一种无源电子零部件，被广泛地应用于各种通信设备中。
是利用磁场信号来控制的一种线路开关器件，又叫“磁控管”。
干簧管的外壳一般是一根密封的玻璃管，在玻璃管中装有两个铁质的弹性簧片电板，玻璃管中还灌有一种叫金属铑的惰性气体。
在平时玻璃管中的两个簧片是分开的，当有磁性物质靠近玻璃管时在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，使两个引脚所接的电路连通。
外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开，在实际运用中，通常使用永久磁铁在控制这两根金属片的接通与否，所以又被称为“磁控管”。
干簧管是干式舌簧管的简称，是一种有触点的开关元件，具有结构简单、体积小、便于控制等优点。
与永磁体配合可制成磁控开关，用于报警装置及电子玩具中。
与线圈配合可制成干簧继电器，在电子设备中迅速切换电路。
干簧管与永磁体配合的几种基本使用方法如图10－9所示，甲：永磁体每转一周，舌簧触点开闭两次；乙、丙、丁：永磁体沿箭头所示方向运动，靠近两簧片时触点闭合，远离两簧片时触点分开；戊：铁片插入永磁体与干簧管之间时，触点分开，铁片移出时触点闭合。
干簧管外绕上励磁线圈就成了干簧继电器，因干簧管的类型不同，干簧继电器也分为常开（动合）式和转换式两种。
同一个励磁线圈中可以同时有2、3或4支干簧管，即可同时控制2、3或4条电路的通断或转换。
在电梯的选层控制中，采用了干簧管作传感装置。
什么是干簧管?干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的惰性气体。
舌簧继电器工作原理
舌簧继电器工作原理舌簧继电器是一种机械式开关，可以将一个电路中的电信号转换成另一个电路中的电信号。
其工作原理是依靠舌簧弹性变形的特性来实现。
1. 舌簧的结构舌簧是由弹性材料制成的金属片，通常呈现“u”形或“v”形弯曲，两端固定在底座上，中央处于自由状态。
2. 工作原理当电信号进入继电器时，它会通过线圈产生一个磁场，磁场会吸引舌簧，使其向线圈方向弯曲。
当电信号消失时，磁场消失，舌簧恢复原来的形态，产生一个反向的信号。
这样，就实现了将一个电路中的信号转换成另一个电路中的信号。
3. 应用领域舌簧继电器广泛应用于工业自动化、通讯、汽车电子、航空航天等领域。
在工业自动化中，舌簧继电器可以用来控制电机的启停、逆向、速度等；在通讯领域中，舌簧继电器可以用来控制电话、传真机、打印机等设备的连接；在汽车电子领域中，舌簧继电器可以用来控制车灯、喇叭、风扇等部件的开关；在航空航天领域中，舌簧继电器可以用来控制卫星、火箭、飞机等设备的关键部件，确保安全可靠地使用。
4. 注意事项在使用舌簧继电器时，需要注意以下事项：首先，由于舌簧弹性易受外界环境影响，因此需要对继电器进行可靠的密封和防护；其次，舌簧继电器的机械寿命受到使用次数和负载电流的影响，需要预估寿命并及时进行更换；最后，不同型号的舌簧继电器需要按照其使用说明进行正确的接线、固定和调试，以保证其稳定性和可靠性。
舌簧继电器作为一种传统的机械式开关，虽然已经被一些新型电子元器件逐渐取代，但在某些特定的应用场景中仍然具有不可替代的优势，如可靠性高、反应速度快、功耗低等。
因此，深入学习舌簧继电器的工作原理和应用，对于电子工程师和维修工程师来说，仍然具有一定的现实意义。
舌簧开关的工作原理
舌簧开关的工作原理舌簧开关是一种常用的电子开关，它可以在电路中实现开关功能。
它由一个金属舌簧和一对接触点组成。
舌簧开关的工作原理是通过舌簧的弹性变形来实现开关的闭合和断开。
当舌簧处于正常状态时，其两端保持一定的距离，接触点也相对分离。
在这种状态下，电路处于断开状态，电流无法流通。
当外力作用于舌簧上时，舌簧会发生形变。
形变后的舌簧在一定程度上靠近或移动离开接触点，从而实现接通或断开电路。
舌簧的形变弹性具有可逆性，也就是说在外力作用消失后，舌簧可以恢复到原来的状态。
具体来说，舌簧通常是由具有一定弹性的金属制成的。
当外力作用到舌簧上时，它会产生弯曲、扭转或扩张等形变。
这种形变能使舌簧与接触点之间的距离发生变化，从而实现开关的闭合或断开。
舌簧开关通常有两个接触点，其中一个接触点固定在触摸开关的外壳上，另一个接触点则连接到电路中。
当舌簧与接触点相接触时，电流可以顺畅地流过，并实现电路的闭合。
相反，当舌簧与接触点分离时，电路中的电流无法流通，电路处于断开状态。
舌簧开关主要依靠金属舌簧的弹性变形来实现开关的闭合和断开。
金属舌簧的弹性变形性能取决于其材料的特性和几何结构。
通常情况下，舌簧选择具有较高弹性模量、较高强度和良好导电性的金属材料制成。
常用的金属材料包括铜、钢、铁、合金等。
在实际应用中，舌簧开关具有较高的灵敏度和可靠性。
它可以广泛应用于电子设备、自动化系统、仪器仪表和通信设备等领域。
舌簧开关通过简单的机械结构实现了电路的开闭，具有结构简单、使用方便、使用寿命长等优点。
同时，由于金属舌簧具有较好的导电性能，舌簧开关的接触电阻相对较低，能够改善电路的信号传输和能量传递效果。
总的来说，舌簧开关是一种基于舌簧弹性变形的电子开关。
通过舌簧的形变来实现接触点的闭合和断开，从而实现电路的开闭。
由于其结构简单、易于操作和可靠性较高等优点，舌簧开关在电子领域得到了广泛应用。
小小干簧管，有着不为人知的大作用
小小干簧管，有着不为人知的大作用干簧管也称舌簧管或磁簧开关，是一种磁敏的特殊开关，于1936年由贝尔电话实验室的沃尔特·埃尔伍德发明。
基本型式是将两片磁簧片密封在玻璃管内，两片虽重叠，但中间间隔有一小空隙。
当外来磁场时将使两片磁簧片接触，进而导通。
一旦磁体被拉到远离开关，磁簧开关将返回到其原来的位置。
干簧管是干簧继电器和接近开关的主要部件。
它通常有两个软磁性材料做成的、无磁时断开的金属簧片触点，有的还有第三个作为常闭触点的簧片。
这些簧片触点被封装在充有惰性气体或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭触点。
干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强的特点，工作可靠性很高。
干簧管的结构及工作原理干簧管的工作原理非常简单，两片端点处重迭的可磁化的簧片(通常由铁和镍这两种金属所组成的)密封于一玻璃管中，两簧片呈交迭状且间隔有一小段空隙(仅约几个微米)，这两片簧片上的触点上镀有层很硬的金属，通常都是铑和钌，这层硬金属大大提升了切换次数及产品寿命。
玻璃管中装填有高纯度的惰性气体(如氮气)，部份干簧开关为了提升其高压性能，更会把内部做成真空状态。
干簧片的作用相当与一个磁通导体。
在尚未操作时，两片簧片并未接触；在通过永久磁铁或电磁线圈产生的磁场时，外加的磁场使两片簧片端点位置附近产生不同的极性, 当磁力超过簧片本身的弹力时，这两片簧片会吸合导通电路；当磁场减弱或消失后,干簧片由于本身的弹性而释放，触面就会分开从而打开电路。
基本的全密封形态 Form A ( 常开 ) 磁簧开关的基本结构与组件以上是Form A (常开 (N.O.)或单刀单掷 (SPST) 干簧开关。
Form B 是代表一个常闭开关，Form C (单向双掷(SPDT))是代表一个开关带有一个共用簧片，一个常开片和一个常闭片(见下图)。
磁簧开关 行程 -回复
磁簧開關行程-回复题目：磁簧开关行程引言：磁簧开关是一种常用的电气开关装置，它主要通过利用磁场的作用来实现开关的动作。
磁簧开关的行程是指开关从闭合状态到断开状态所需移动的距离。
本文将详细介绍磁簧开关的行程以及相关知识。
第一部分：磁簧开关的基本原理1. 磁簧的结构及工作原理：磁簧主要由带有磁性材料的弹簧和导电材料组成，当磁簧受到外部磁场的作用时，导电材料间的接触状态会发生变化，从而实现电路的开闭。
第二部分：磁簧开关的行程测量方法1. 光电传感器法：利用光电传感器对开关的位置进行实时监测，通过测量光电传感器的输出信号来确定磁簧开关的行程。
2. 机械测量法：通过附加装置，如游标卡尺或刻度尺，对开关的位置进行测量，从而确定磁簧开关的行程。
第三部分：磁簧开关行程的影响因素1. 磁簧的材料和弹性系数：不同材料的磁簧所受到的外部磁场的作用效果不同，弹性系数高的磁簧行程相对较小。
2. 磁簧开关的设计：开关的外形和内部结构设计都会影响行程的大小。
3. 外部磁场的强度：外部磁场的强度越大，磁簧的行程越大。
4. 开关位置的精度：开关安装的位置偏差会影响行程的准确性。
第四部分：磁簧开关行程的应用1. 家用电器：磁簧开关常用于家用电器中，如电视机、空调、洗衣机等，用于实现电路的开闭和功能的控制。
2. 工业自动化：在工业自动化领域，磁簧开关可以用于监测和控制不同设备的运行状态，如传送带启停控制、灯光开关、输送线开关等。
3. 安防领域：磁簧开关常用于安防设备中，如门磁开关、窗户磁簧开关等，用于检测门窗的关闭状态。
结论：磁簧开关的行程是指开关从闭合状态到断开状态所需移动的距离。
测量磁簧开关行程的方法包括光电传感器法和机械测量法。
磁簧开关行程的大小受多种因素影响，如磁簧材料和弹性系数、设计和外部磁场强度。
磁簧开关的应用广泛，包括家用电器、工业自动化和安防领域等。
通过对磁簧开关行程的深入了解，可以更好地应用于各个领域，并提升其性能和可靠性。
磁性开关工作原理
磁性开关接线图气缸上的磁性开关 气缸磁性开关接线图 磁性开关2根线分正负吗 磁性开关工作原理 磁性开关和接近开关 磁性开关工作原理详解磁性开关与平时我们常见的开关装置不同，它又叫磁控开关，是一种利用磁场信号来控制的线路开关器件。
可能不少人会对这种新型的开关感兴趣，那么接下来作一个磁性开关工作原理详解。
磁性开关是什么磁性开关是通过磁铁来感应的开关装置，常用的磁铁有烧结钕铁硼、橡胶磁和永磁铁氧体。
其开关是干式舌簧管，简称干簧管，是一种有触点的无源电子开关元件，外壳通常是一根密封的玻璃管，管中灌有惰性气体，还装有两个铁质的弹性簧片电板。
磁性开关工作原理1、磁性开关中的干簧管又叫磁控管是利用磁场信号来控制的一种开关元件，当无磁时电路断开，能够用来检测机械运动或电路的状态。
磁性开关不处在工作状态时，玻璃管中的两个簧片是不接触的。
如果有磁性物质接近玻璃管时，在磁场的作用下，两个簧片会被磁化而相互吸合在一起，从而使电路接通。
当磁性物质消失后，没有外磁力的影响，两个簧片又会因为自身所具有的弹性而分开，断开电路。
磁性开关接线图气缸上的磁性开关 气缸磁性开关接线图 磁性开关2根线分正负吗 磁性开关工作原理 磁性开关和接近开关 2、有一种磁性开关是在密闭的塑料管或金属内设置多点或一点的磁簧开关，整个容器中空，内部装有环形磁铁的浮球，磁簧开关和浮球被固定环控制在相关位置上，浮球能在一定范围内浮动。
开关的开与关的动作由浮球内的磁铁去吸引磁簧开关的接点来产生。
3、还有一种磁性开关就是常说的近开关，又叫门磁开关或感应开关。
它有标准尺寸塑胶外壳将干簧管灌封在黑色外壳里面，导线引出来另一半带有磁铁的塑料外壳固定在另一端当有磁性物质接近带有导线的开关距离为10mm 左右时，开关会发出开关信号。
磁性开关的特点1、可用于多点控制，节省成本、容易安装。
2、接点容量50W/250VAC SPST 或 30W/200VDC SPDT 。
