COMTRADE文件格式详解
comtrade99中文版
电力系统暂态数据交换（COMTRADE）共用格式1 范围本标准定义了用于含有从电力系统或电力系统模型得到的暂态波形和事件数据的文件格式。
标准用于存储在物理媒体上的文件——比如数字式硬盘或软盘。
它不是一个用于通过通信网络交换数据文件的标准。
该格式是为了提供一个用于交换数据的易于解释的格式，而不是为了利用专用格式为了竞争优势所依赖的数据编码和压缩所提供的经济性。
2 定义2.1 数据表示 Data Representation数据作为一系列二进制的位存储在文件中。
每个位可以是1或0。
位被组织在一个个由8个位构成的字节中。
当计算机读取一个文件的数据时，它把数据作为一系列的字节来读取。
2.1.1 二进制数据Binary Data一个字节中的8个位可以被组成256个不同的组合。
因而，它们可以用于表示从0到255的数字。
如果需要较大数字，可以使用几个字节来表示一个单个数字。
比如，2个字节（16位）可以表示从0到65535的数字。
当字节以这种方式被解释时，可得知它们为二进制数据。
几个不同的格式被同时用于以二进制形式存储数字数据。
2.1.2 ASCII（美国国家信息交换标准代码）数据 ASCII（American National Standard Code for Information Interchange）Data它作为一个表示0到255的数字的替换物，可以用于表示255个不同的符号。
美国国家信息交换标准代码（ASCII）是一个列出等于8个二进制位的127种组合的符号的标准。
比如，字节01000001表示大写字母“A”，而01100001表示小写字母“a”。
它可以用127个不同的组合来表示键盘上所有的键以及许多其它特殊符号。
从8位格式得到的256个组合的剩余部分用于绘图和其它特殊应用字符。
为了表示ASCII格式的一个数字，该数的每一位要求一个字节。
2.2 必需的/非必需的 Critical/Non-Critical配置文件中的某些数据对再现整个数据不是绝对必要，而戌置文件中的某些变量对某一特殊应用也许无关。
录波器离线数据导出说明(V型)
山大电力WDGL-V型录波器故障数据导出使用说明一、WDGL-V型现场故障数据导出方法：1、软件版本为5.17者：在运行界面上，单击选中故障档案中的对应文件，插入经检查无病毒的U盘，再选择左下角“导出数据”按钮，会同时生成厂家及Comtrade格式两种格式的文件,同时还会生成山大电力离线分析软件供使用。
导出数据的命名规则：（软件版本5.17者）导出的数据文件名按一定的约定组成，使离线分析软件自动识别数据格式并可以进行分析，格式如下：厂家格式：站名_XXXX年XX月XX日XX时XX分XX秒XXX毫秒_5X100000.dat 站名_XXXX年XX月XX日XX时XX分XX秒XXX毫秒_5X100000.par Comtrade格式：站名_XXXX年XX月XX日XX时XX分XX秒XXX毫秒_comtrade.dat 站名_XXXX年XX月XX日XX时XX分XX秒XXX毫秒_comtrade.cfg站名_XXXX年XX月XX日XX时XX分XX秒XXX毫秒_comtrade.hdr站名_XXXX年XX月XX日XX时XX分XX秒XXX毫秒_comtrade.inf说明：（1）每个名字的前面部分都由站名和故障时间组成（软件自动生成，用户可以修改）；（2）厂家格式的文件名后面部分由8个字符组成（用户不能修改），5X100000（3）导出完成后，厂家格式由两个文件组成：dat文件和par文件，分别是数据文件和参数文件；Comtrade文件由4个文件组成：dat文件、cfg文件、hdr文件和inf文件。
2、个别软件版本低于5.17者：在运行界面上，单击选中故障档案中的对应文件，插入经检查无病毒的U盘，再选择左下角“导出数据”按钮，会提示用户选择“厂家格式”或“Comtrade”格式其中之一，默认“厂家格式”，进行导出。
但不会生成离线软件供使用。
导出数据的命名规则：（软件版本低于5.17者）（1）数据（以时间命名，如20010812132534.88）及参数文件（parameter50.txt）共两个文件（2）Comtrade格式同上二、导出的山大电力离线软件使用方法：（可用于所有版本的数据格式分析）双击离线软件，将文件打开，选择打开数据即可，建议打开厂家格式数据，型号选择WDGL-V 型，软件会自动打开当前目录下的参数，操作使用同录波器。
标准电力系统1991暂态数据交换通用格式COMTRADE

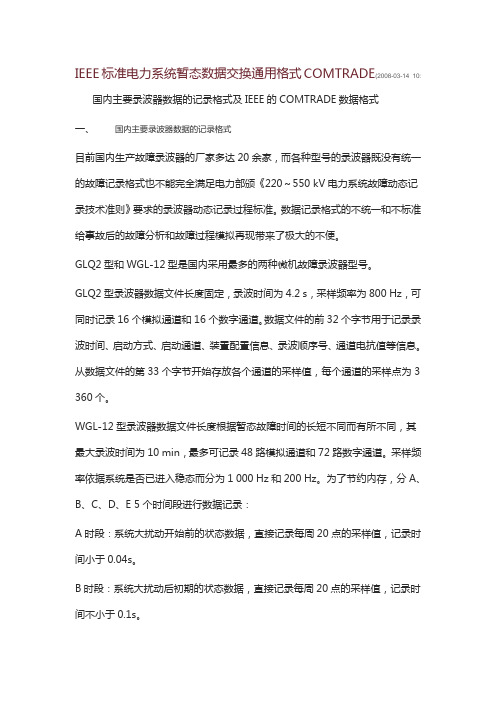

IEEE标准电力系统暂态数据交换通用格式COMTRADE(2008-03-14 10:国内主要录波器数据的记录格式及IEEE的COMTRADE数据格式一、国内主要录波器数据的记录格式目前国内生产故障录波器的厂家多达20余家，而各种型号的录波器既没有统一的故障记录格式也不能完全满足电力部颁《220～550 kV电力系统故障动态记录技术准则》要求的录波器动态记录过程标准。
数据记录格式的不统一和不标准给事故后的故障分析和故障过程模拟再现带来了极大的不便。
GLQ2型和WGL-12型是国内采用最多的两种微机故障录波器型号。
GLQ2型录波器数据文件长度固定，录波时间为4.2 s，采样频率为800 Hz，可同时记录16个模拟通道和16个数字通道。
数据文件的前32个字节用于记录录波时间、启动方式、启动通道、装置配置信息、录波顺序号、通道电抗值等信息。
从数据文件的第33个字节开始存放各个通道的采样值，每个通道的采样点为3 360个。
WGL-12型录波器数据文件长度根据暂态故障时间的长短不同而有所不同，其最大录波时间为10 min，最多可记录48路模拟通道和72路数字通道。
采样频率依据系统是否已进入稳态而分为1 000 Hz和200 Hz。
为了节约内存，分A、B、C、D、E 5个时间段进行数据记录：A时段：系统大扰动开始前的状态数据，直接记录每周20点的采样值，记录时间小于0.04s。
B时段：系统大扰动后初期的状态数据，直接记录每周20点的采样值，记录时间不小于0.1s。
C时段：系统大扰动后的中期状态数据，每周记录4个值，记录时间不小于0.1 s。
D时段：系统动态过程状态数据，每5周记录第1周的4个值，记录时间不小于1.9 s。
E时段：系统稳态过程状态数据，每50周记录第1周的4个值，记录时间不小于10 min。
二、IEEE的COMTRADE数据格式（一）COMTRADE文件格式COMTRADE是IEEE标准电力系统暂态数据交换通用格式。
翻译comtrade

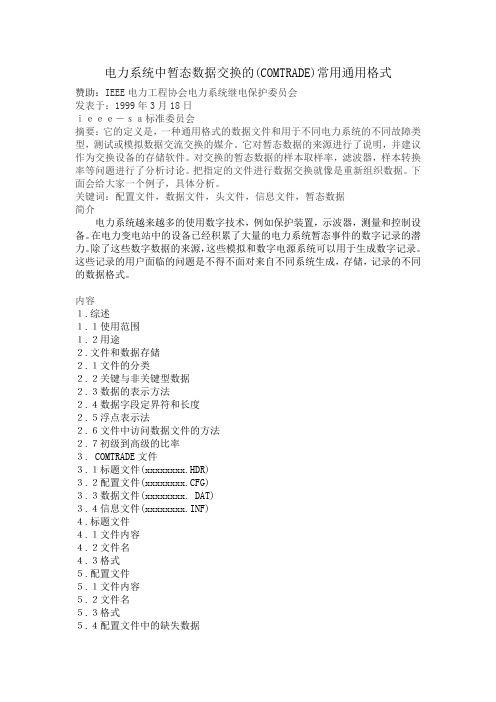

电力系统中暂态数据交换的(COMTRADE)常用通用格式赞助：IEEE电力工程协会电力系统继电保护委员会发表于：1999年3月18日ｉｅｅｅ－ｓａ标准委员会摘要：它的定义是，一种通用格式的数据文件和用于不同电力系统的不同故障类型，测试或模拟数据交流交换的媒介。
它对暂态数据的来源进行了说明，并建议作为交换设备的存储软件。
对交换的暂态数据的样本取样率，滤波器，样本转换率等问题进行了分析讨论。
把指定的文件进行数据交换就像是重新组织数据。
下面会给大家一个例子，具体分析。
关键词：配置文件，数据文件，头文件，信息文件，暂态数据简介电力系统越来越多的使用数字技术，例如保护装置，示波器，测量和控制设备。
在电力变电站中的设备已经积累了大量的电力系统暂态事件的数字记录的潜力。
除了这些数字数据的来源，这些模拟和数字电源系统可以用于生成数字记录。
这些记录的用户面临的问题是不得不面对来自不同系统生成，存储，记录的不同的数据格式。
内容１.综述１.１使用范围１.２用途２.文件和数据存储２.１文件的分类２.２关键与非关键型数据２.３数据的表示方法２.４数据字段定界符和长度２.５浮点表示法２.６文件中访问数据文件的方法２.７初级到高级的比率３. COMTRADE文件３.１标题文件(xxxxxxxx.HDR)３.２配置文件(xxxxxxxx.CFG)３.３数据文件(xxxxxxxx. DAT)３.４信息文件(xxxxxxxx.INF)４.标题文件４.１文件内容４.２文件名４.３格式５.配置文件５.１文件内容５.２文件名５.３格式５.４配置文件中的缺失数据５.５配置文件的设计６.数据文件６.１文件内容６.２文件名６.３ ASCII数据文件格式６.４举例ASCII数据样本６.５二进制数据文件６.６举例二进制数据样本７.信息文件７.１文件内容７.２信息文件名７.３信息文件结构７.４文件特征７.５文件标题７.６文件输入行７.７添加，修改和删除信息７.８共享部分标题和输入行的定义７.９共享部分的信息记录７.１０共享信息的定义环节７.１１共享文件的表述环节７.１２共享文件的模拟通道环节７.１３共享文件的状态渠道环节７.１４举例说明.INF file附录A（资料）暂态数据的来源和交换介质附录B（资料）数据交换的采样率附录C（资料）示例文件附录D（资料）采样频率转换示例程序附录E（资料）示例应用程序的转换因素附录F（资料）参考文献电力系统中暂态数据交换的(COMTRADE)常用通用格式１.综述１.１使用范围这个标准定义了一个从电力系统或电力系统模型收集的文件格式，其中包含瞬态波形和事件数据。
61850典型报文解析说明
61850典型报文解析说明1 平台现利用ethereal报文抓捕工具抓取部分典型报文解析说明。
1.1报告类61850报告服务，是一项非常重要的ACSI服务，它通过SCSM映射为MMS协议中的InformationReport服务，我们在调试过程中通过捕包工具得到的61850报告报文，都是经过ASN.1编码后的InformationReport数据。
1.1.1InformationReport相关数据结构下表是InformationReport的数据结构：InformationReport的数据结构定义其中：RptID：作为不同报告间的唯一标识符，在报文中是始终存在的。
OptFlds：决定了报文拼装中可选成员出现与否，该属性值对于报文解析非常重要，在61850-7-2中BRCB.OptFlds和URCB.OptFlds定义不同，在标准-8-1中通过引入保留位，保证了OptFlds定义的一致性，整合后的OptFlds各位含义如下：OptFlds数据定义ResonCode（DataChange）、数据更新（DataUpdata）、品质变化（QualityChange）、完整性周期（IntegerPd）和总召唤（GI）。
ResonCode也是Bitstring类型，× × × × × × × ×待扩展GIIntgPdDdupQchgDchg保留触发选项的存储形式1.1.2 InformationReport报文解析建好数据库，连接好装置后，启动SCADA服务器，并用ethereal抓报文，根据报告格式进行解析。
图1为ethereal解析出来的报文。
解释如下：1、报告的RptID为BR04_brcbRelayDin03，其中03为报告实例号2、报告的选项域，报告中包含哪些选项，按位标识，0为不存在，1为存在。
3、顺序编号SeqNum，由OptFlds决定其是否存在4、溢出标志BufOvfl，由OptFlds决定其是否存在5、入口标识EntryID，由OptFlds决定其是否存在6、InclusionBitstring（该报告中出现的数据集成员），由报文可知该数据集共有137个成员，其中只有第29个数据集成员上送报告7、数据集成员Value，数据集成员值为一个结构8、value的stval（状态值）9、value的q（品质）10、value的t（时标）11、报告的触发原因类型为：数据变化（按位为保留、数据变化、品质变化、数据更新、完整性、总召唤，0为无1为有）图1 InformationReport1.2定值类定值服务可以分为SGCB控制块相关服务和定值相关服务。
61850典型报文解析说明资料
61850典型报文解析说明1 平台现利用ethereal报文抓捕工具抓取部分典型报文解析说明。
1.1报告类61850报告服务，是一项非常重要的ACSI服务，它通过SCSM映射为MMS协议中的InformationReport服务，我们在调试过程中通过捕包工具得到的61850报告报文，都是经过ASN.1编码后的InformationReport数据。
1.1.1InformationReport相关数据结构下表是InformationReport的数据结构：InformationReport的数据结构定义DL/T860.72 报告格式参数名条件报告ID（RptID）始终存在报告中包括的选择区域（Reported OptFlds）始终存在顺序编号（SeqNum）当OptFlds.sequence-number 或OptFlds中full-sequence-number 为 TRUE时存在入口时间（TImeOfEntry）当OptFlds.report-time-stamp 为 TRUE时存在数据集（DatSet）当OptFlds.data-set-name 为TRUE时存在发生缓冲溢出（BufOvfl）当OptFlds. buffer-overflow 为TRUE时存在入口标识（EntryID）当OptFlds. entry 为TRUE时存在子序号（SubSeqNum）当OptFlds.segmentation 为TRUE时存在有后续数据段（MoreSegmentFollow）当OptFlds.segmentation 为TRUE时存在包含位串（Inclusion-bitstring）始终存在数据引用（data-reference(s)）当OptFlds.data-reference为TRUE时存在值（value(s)）始终存在原因代码（ReasonCode(s)）当OptFlds.reason-for-inclusion 为TRUE时存在其中：➢RptID：作为不同报告间的唯一标识符，在报文中是始终存在的。
COMTRADE格式
COMTRADE文件1 COMTRADE文件格式COMTRADE是IEEE标准电力系统暂态数据交换通用格式。
标准为电力系统或电力系统模型采集到的暂态波形和事故数据的文件定义了一种格式。
该格式意欲提供一种易于说明的数据交换通用格式。
IEEE于1991年提出，并于1999进行了修订和完善。
每个COMTRADE记录都有一组最多4个与其相关的文件，4个文件中的每一个都具有一个不同的信息等级。
4个文件如下：a）标题文件b）配置文件c）数据文件d）信息文件1.1 标题文件（xxxxxxxx.HDR）标题文件是由COMTRADE数据的原创者建立的一种可选的ASCII文本文件，标题文件的创建者可以以任何需要的顺序创建任何信息。
标题文件的格式为ASCII。
1.2 配置文件（xxxxxxxx.CFG）配置文件为一种ASCII文本文件，用于正确地说明数据（.DAT）文件的格式，因此必须以一种具体的格式保存。
该文件诠释了数据（.DAT）文件所包含信息，其中包括诸如采样速率、通道数量、频率、通道信息等项。
配置文件第一行中的一个字段识别文件所依照的COMTRADE标准版本的年份（例如1991、1999等）。
如果该字段不存在或是空的，则假设文件则遵照标准的最初发行日期（1991）。
配置文件还包含识别伴随的数据文件是以ASCII格式还是以二进制格式存储的字段。
1.3 数据文件（xxxxxxxx.DAT）数据文件包含记录中每个采样所有输入通道的值。
数据文件包含一个顺序号和每次采样的时间标志。
这些采样值除记录模拟输入的数据之外，也记录状态，即表示开/关信号的输入。
1.4 信息文件（xxxxxxxx.INF）信息文件是一种文件创建者希望使之对用户有用的信息之外的特别信息。
信息文件是可选文件。
COMTRADE定义的所有文件，都在IEEE 标准电力系统暂态数据交换通用格式Std C37.111-1991或IEEE Std C37.111-1999版本中进行了诠释。
UN_Comtrade使用指南
其他检索选项
选择商品分类 选择商品、报告 国家、交易国家 、年份、其他进 一步筛选查询 选择交易方向 可根据交易量 对结果进行筛 选 是否累加检索单元 内各记录的数值 选择结果排序方式
检索/ 检索/查询
除平台首页的快速检索框外，Data Query下拉菜单提供 四种检索方式： 快速检索 Shortcut Query 基本检索 Basic Selection 浏览器检索 Comtrade Explorer w/Map 浏览选择 Express Selection
商品列表
查看该商品下的详细数据信息 ，浏览商品类目下情况概述。
35
国家列表
查看该国家信息， 包括商品数据信息 、附注说明、概况 阐述、国家简介。 等
快速通道
利用快速通道“Fast track”直接进入数据查询、数据显 示，以及参考信息的浏览。
注册用户功能
注册用户可享受丰富的个性化功能，例如设置个人收藏夹（ Favorites)定制感兴趣的商品、国家、地区、交易等信息，定 制自己偏好的网页和下载格式，批处理数据，个人提醒功能， 等。
Filter通过商品分类 再次对命中结果进 行筛选
数据显示
平台提供多种形式的数据浏览和显示方式 互动显示 Interactive 图表显示 In Graph 报告国家浏览 By Reporter 商品浏览 By Commodity 年份浏览 By Year 上传日期浏览 By Date of Loading 云标记浏览 In Tag Cloud & Map
根据商品分类 、报告国家、 年份、上传时 段浏览数据上 传信息
云标记浏览
按报告国家和年份显示 ，所包含数据数量越多 ，多国家名称和年份显 示的越打越清晰，鼠标 滑过显示相应数据记录 数。
COMTRADE文件格式简版
配置文件为一种ASCII文本文件，用于正确地说明数据（.DA T）文件的格式，因此必须以一种具体的格式保存。
该文件诠释了数据（.DA T）文件所包含信息，其中包括诸如采样速率、通道数量、频率、通道信息等项。
配置文件第一行中的一个字段识别文件所依照的COMTRADE标准版本的年份（例如1991、1999等）。
如果该字段不存在或是空的，则假设文件则遵照标准的最初发行日期（1991）。
配置文件还包含识别伴随的数据文件是以ASCII格式还是以二进制格式存储的字段。
配置文件有下列信息：（a）站名，记录装置的特征，COMTRADE标准的修订年份（b）通道的数量和类型（c）通道名称、单位和转换系数（d）线路频率（e）采样速率和每一速率下的采样数量（f）第一数据点的日期和时间（g）触发点的日期和时间（h）数据文件类型（i）时间标记倍乘系数例：城东变电所,03 //变电站名称录波器编号版本年号（若缺，则年号为1991）12, 8A, 4D //12格通道，8个模拟通道，4个数字通道1, 1 Ia, A, mx1, A, 8.46830338, 0.00000000, 0, -2048, 2047/* //注释An,ch_id,ph,ccbm,uu,a,b,skew,min,max[,primary,secondary,PS] <CR/LF> // 1997~ 版本增加了[]中的为必选相,对于1991版,由于没有这些数据项,如何填补?索引编号,标识,相,ccbm,单位,a,b,时间偏移量,最小值,最大值[,](模拟量依次为:通道编号，通道名称，通道相，XX，单位，fCoefA[变换因子A]，fCoefB[变换因子B]，fTime[时间偏移]，fMin~[此模拟量采样记录数据最小值], fMax~[此模拟量采样记录数据最大值])(其中：实际值y与采样记录数据X的关系：y = fCoefA * X + fCoefB, 所以实际的最值：fmin = fCoefA * fMin~ + fCoefB fmax = fCoefA * fMax~ + fCoefB )*/2, 1 Ib, B, mx1, A, 8.46830338, 0.00000000, 0, -2048, 20478, mx1 UN, N, , kV, 0.15540126, 0.00000000, 0, -2048, 20471,开关1,0 //数字量2,开关2,0 //数字量3,开关3,0 //数字量4,开关4,1 //数字量50 //电流电压的频率为50Hz2 //有两个采样频率, 该值也可以为零，当该值为0时，则数据文件中的timestamp就不能为空。
Comtrade录波文件格式
如果字处理机中不存在将文件存入此格式的命令，有另一种方法可使用打印功能将文本 打印入磁盘以产生文件。 2.5.3 数据文件 Data Files
数据文件可以包括数字数据，文本数据，或两者。数据可以作为二进制或 ASCII 数据 被存储。ASCII 格式数据文件中的区使用由逗号或其它共用分隔符所分断的定义文本，这样 可由人或机器阅读。大多数数字处理机不能以二进制形式格式化、读或写数据文件。但是， 如果格式是已知的话，许多空格程序和数据处理程序可以阅读二进制数据文件。二进制数字 必须经特殊软件处理以易于人阅读。COMTRADE 定义了一个二进制文件，即数据文件的二 进制形式。当需要存储大量的数据时，一般使用二进制数据，因为它占用较少的存储空间（比 如，3 个字节的二进制数据可以表示 0 到 16，772，215 的数字，而三个字节的 ASCII 数据 只可表示从 0 到 999 的数字）。ASCII 数字具有可由人和标准的计算机硬件和软件解释的优 点。 2.6 文件的存取方法 Methods of Accessing data in files
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
COMTRADE文件1 COMTRADE文件格式COMTRADE是IEEE标准电力系统暂态数据交换通用格式。
标准为电力系统或电力系统模型采集到的暂态波形和事故数据的文件定义了一种格式。
该格式意欲提供一种易于说明的数据交换通用格式。
IEEE于1991年提出，并于1999进行了修订和完善。
每个COMTRADE记录都有一组最多4个与其相关的文件，4个文件中的每一个都具有一个不同的信息等级。
4个文件如下：a）标题文件b）配置文件c）数据文件d）信息文件1.1 标题文件（xxxxxxxx.HDR）标题文件是由COMTRADE数据的原创者建立的一种可选的ASCII文本文件，标题文件的创建者可以以任何需要的顺序创建任何信息。
标题文件的格式为ASCII。
1.2 配置文件（xxxxxxxx.CFG）配置文件为一种ASCII文本文件，用于正确地说明数据（.DAT）文件的格式，因此必须以一种具体的格式保存。
该文件诠释了数据（.DAT）文件所包含信息，其中包括诸如采样速率、通道数量、频率、通道信息等项。
配置文件第一行中的一个字段识别文件所依照的COMTRADE标准版本的年份（例如1991、1999等）。
如果该字段不存在或是空的，则假设文件则遵照标准的最初发行日期（1991）。
配置文件还包含识别伴随的数据文件是以ASCII格式还是以二进制格式存储的字段。
1.3 数据文件（xxxxxxxx.DA T）数据文件包含记录中每个采样所有输入通道的值。
数据文件包含一个顺序号和每次采样的时间标志。
这些采样值除记录模拟输入的数据之外，也记录状态，即表示开/关信号的输入。
1.4 信息文件（xxxxxxxx.INF）信息文件是一种文件创建者希望使之对用户有用的信息之外的特别信息。
信息文件是可选文件。
COMTRADE定义的所有文件，都在IEEE 标准电力系统暂态数据交换通用格式Std C37.111-1991或IEEE Std C37.111-1999版本中进行了诠释。
2 电力系统故障动态记录技术准则电力行业标准《220kV~500kV电力系统故障动态记录技术准则》（DL/T 553-94），是故障录波装置研制和开发中必须依据的标准。
标准在3.6.5条中规定了，输出的动态过程记录数据应符合的标准格式与ANSI/IEEE Std C37.111-1991 COMTRADE兼容。
同时，标准规定了电力系统发生故障的整个过程中，模拟量采集方式的数据记录按时段顺序进行，如附图所示。
A时段：系统在扰动开始前的状态数据，直接输出原始采集波形，记录时间≥0.04SB时段：系统大扰动初期的状态数据，直接输出原始采集波形，记录时间≥0.1SC时段：系统大扰动后的中期状态数据，可输出连续工频有效值，记录时间≥1.0SD时段：系统动态过程数据，每0.1S输出一个工频有效值，记录时间≥20SE时段：系统长过程的动态数据,每0.1S输出一个工频有效值,记录时间≥10min这里，技术标准的数据记录有两个主要特点，一是分段记录，二是记录的数据不仅可以有按某一采样率的采样数据，而且可按一定间隔记录有效值以代替采样值。
3 微机故障录波装置和COMTRADE文件微机故障录波装置，基本配置分为一台采集站和一台分析站，采集站和分析站之间通过高速以太网连接。
采集站负责采集、记录故障数据；采集站采集的原始数据或记录的原始故障数据，除了存入采集站的硬盘保存外，还将通过网络把数据上传到分析站。
分析站程序采用VC 6.0编制，完成对数据处理、波形显示、自动分析、与远方通信功能。
数据处理中，自动生成符合COMTRADE格式的文件。
装置接收故障采样数据后，直接将数据处理成COMTRADE数据格式的文件。
故障录波装置模拟量采样频率为5000次/秒，采样时段根据电力系统故障动态记录技术准则，做了相应调整，将C时段调整为直接输出原始采集波形，记录时间≥1.0S，这样ABC时段采样频率为5000次/秒，存实时的模拟数据；而DE时段采样频率为10次/秒，用存最大值数据来代替有效值，这样便于产生包络线波形。
我们省略了标题文件和信息文件，并且根据不同的批次和故障次数，定义文件名，生成的配置文件( DIR00．CFG )和数据文件( DIR00．DAT )，并同时存放于同一批次文件夹DIR00内。
文件示例如下列所示。
配置文件( DIR00．CFG )城东变电所,0312, 8A, 4D1, 1 Ia, A, mx1, A, 8.46830338, 0.00000000, 0, -2048, 20472, 1 Ib, B, mx1, A, 8.46830338, 0.00000000, 0, -2048, 20473, 1 Ic, C, mx1, A, 8.46830338, 0.00000000, 0, -2048, 20474, 1 IN, N, mx1, A, 8.46830338, 0.00000000, 0, -2048, 20475, mx1 Ua, A, , kV, 0.15540126, 0.00000000, 0, -2048, 20476, mx1 Ub, B, , kV, 0.15540126, 0.00000000, 0, -2048, 20477, mx1 Uc, C, , kV, 0.15540126, 0.00000000, 0, -2048, 20478, mx1 UN, N, , kV, 0.15540126, 0.00000000, 0, -2048, 20471,开关1,02,开关2,03,开关3,04,开关4,15025000, 630010, 20003/07/03,14:46:48.85000003/07/03,14:46:49.010000ASCII3.2 数据文件( DIR00．DA T )1, 0, 46, -54, 10, 0, 1204, -734, -442, 60, 0, 1, 0, 12, 200, 48, -54, 6, 0, 1218, -682, -504, 60, 0, 1, 0, 13, 400, 50, -52, 4, -2, 1206, -616, -554, 58, 0, 1, 0, 14, 600, 52,-50, -2, 0, 1192, -542, -614, 56, 0, 1, 0, 15, 800, 54, -48, -4, 0, 1190, -464, -692, 56, 0, 1, 0, 16, 1000, 56, -46, -8, 0, 1200, -390, -774, 56, 0, 1, 0, 17, 1200, 56, -44, -12, 0, 1198, -324, -832, 52, 0, 1, 0, 18, 1400, 56, -40, -16, 2, 1174, -264, -866, 50, 0, 1, 0, 19, 1600, 58, -38, -18, 0, 1136, -198, -896, 42, 0, 1, 0, 110, 1800, 60, -34, -22, 2, 1096, -122, -946, 28, 0, 1, 0, 1┆┆┆6291, 1258000, 26, -60, 34, 0, 956, -1060, 68, -16, 0, 0, 0, 16292, 1258200, 30,-62, 30, -2, 1016, -1036, -2, 2, 0, 0, 0, 16293, 1258400, 34,-60, 26, 0, 1056, -1002, -62, 16, 0, 0, 0, 16294, 1258600, 38,-60, 22, 0, 1070, -952, -120, 24, 0, 0, 0, 16295, 1258800, 40,-60, 18, 0, 1086, -892, -190, 36, 0, 0, 0, 16296, 1259000, 44,-60, 16, 0, 1118, -836, -274, 46, 0, 0, 0, 16297, 1259200, 46,-58, 10, 0, 1162, -794, -348, 50, 0, 0, 0, 16298, 1259400, 50,-58, 8, 0, 1188, -754, -410, 52, 0, 0, 0, 16299, 1259600, 52, -56, 4, 0, 1194, -706, -458, 50, 0, 0, 0, 16300, 1259800, 54,-54, 0, 0, 1180, -634, -518, 48, 0, 0, 0, 1┆┆┆6490, 20239800, 58, 58, 58, 0, 1196, 1173, 1181, 8, 0, 0, 0, 16491, 20339800, 58, 58, 58, 0, 1196, 1172, 1181, 8, 0, 0, 0, 16492, 20439800, 57, 58, 58, 0, 1194, 1173, 1183, 8, 0, 0, 0, 16493, 20539800, 58, 58, 58, 0, 1192, 1174, 1183, 8, 0, 0, 0, 16494, 20639800, 58, 58, 59, 0, 1191, 1175, 1183, 8, 0, 0, 0, 16495, 20739800, 58, 58, 59, 0, 190, 1176, 1183, 8, 0, 0, 0, 16496, 20839800, 58, 58, 59, 0, 1189, 1178, 1182, 8, 0, 0, 0, 16497, 20939800, 59, 59, 59, 0, 1189, 1179, 1181, 8, 0, 0, 0, 16498, 21039800, 58, 58, 58, 0, 1188, 1181, 1180, 8, 0, 0, 0, 16499, 21139800, 59, 58, 58, 0, 1188, 1182, 1179, 8, 0, 0, 0, 16500, 21239800, 59, 58, 59, 0, 1189, 1183, 1178, 9, 0, 0, 0, 14故障数据的再现将上述文件DIR00．CFG和DIR00．DA T存放在继电保护测试装置上，启动该装置，进入标准数据回放，装载DIR00．CFG文件，显示波形，波形显示正常。
================================================================ COMTRADE共用格式分析最近在做一个故障滤波分析软件,其中涉及到了COMTRADE共用格式, 研究了一下写点东东(以99版的为蓝本).每个COMTRADE记录有一组四个以下与其相关的文件,四个文件的每一个承载着不同等级的信息。
