集成可调稳压电源基本原理框图

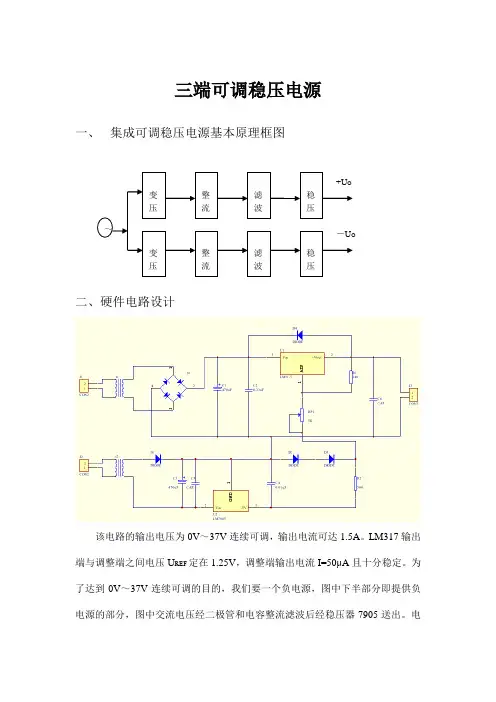

三端可调稳压电源一、 集成可调稳压电源基本原理框图二、硬件电路设计该电路的输出电压为0V ～37V 连续可调，输出电流可达1.5A 。
LM317输出端与调整端之间电压U REF 定在1.25V ，调整端输出电流I=50μA 且十分稳定。
为了达到0V ～37V 连续可调的目的，我们要一个负电源，图中下半部分即提供负电源的部分，图中交流电压经二极管和电容整流滤波后经稳压器7905送出。
电～变压整流 滤波 稳压变压整流 滤波 稳压+U O－U O路中通过两个二极管的串联提供1.4V 的负电压，通过调整电位器RP 的阻值用来抵销LM317的1,25V 的电压，使电路电压可以从0起调。
图中R 1跨接在输出端和调整端之间，为保证不小于5mA 的负载电流，R P 为输出电压调节电阻，为提高输出电压的稳定性和精度，R 1、R P 应选择同种材料制成的电阻器阻值精度要高,温度漂移要小。
从图中正电源部分可以得到: )1(25.121RR U V O += 可见调节R 1 即可改变输出电压U o ,当R 1=0时,U 0=1.25V ,当R 1为最大时,U o =37V 。
图中C 1、C 3为整流滤波电容；电容C 2、C 5为输入端滤波电容，为了抵消电路的电感效应和防止自激振荡；电容C 6为了防止输出端负载呈容性时可能出现的阻尼振荡。
二极管D4是为了防止输入端短路时电容C6 通过稳压管放电，致使稳压管遭到破坏。
为了保证集成稳压器能正常工作，输入电压一般要比输出电压高出2.5~3V ，即要有一定的压差，所以选择元件时应注意：1、选择二极管流过每个二极管的电流平均值为I I OD 21== 0.5×1.5=0.7A 变压器副边电压有效值 2.12U U O ==V 302.136=则二极管承受的最大反向电压 U U 2max 2==2×30=42V可选IN4001型整流二极管。
其额定整流电流为1A ，最高反向工作电压为50V ，满足要求。
稳压电路(2020年整理).pdf
稳压电源电路分为线性稳压电源，集成稳压电源，晶体管稳压电源，交流稳压电源一：由7805，7905，7812组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。
该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。
其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
二。
利用TL431作大功率可调稳压电源精密电压基准ICTL431是T0—92封装如图1所示。
其性能是输出压连续可调达36V，工作电流范围宽达0．1。
100mA，动态电阻典型值为0．22欧,输出杂波低。
图2是TL431的典型应用，其中③、②脚两端输出电压V=2．5(R2十R3)V／R3。
如果改变R2的阻值大小，就可以改变输出基准电压大小。
图3是利用它作电压基准和驱动外加场效应管K790作调整管构成的输出电流大(约6A)、电路简单、安全的稳压电源。
工作原理如图3所示，220v电压经变压器B降压、D1-D4整流、C1滤波。
此外D5、D6、C2、C3组成倍压电路(使得Vdc＝60V)，Rw、R3组成分压电路，T1431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管(可直接并联使用)以及C5是输出滤波器电路等。
稳压过程是：当输出电压降低时，f点电位降低，经T1431内部放大使e点电压增高，经K790调整后，b点电位升高；反之，当输出电压增高时，f点电位升高，e点电位降低，经K790调整后，b点电位降低。
从而使输出电压稳定。
当输出电流大于6A时，三极管9013处于截止，使输出电流被限制在6A以内，从而达到限流的目的。
本电路除电阻R1选用2W、R2选用5W外，其它元件无特殊要求，其元件参数如图3所示。
三、集成稳压电源工作原理集成稳压电源工作原理编号名称型号数量R1 电阻100Ω 1RP1 可调电阻 5.1K 1C1 电解电容2200u/50V 1C2 涤纶电容0.33u 1C3 电解电容10u/50V 1C4 电解电容100u/50V 1VD1、VD2 整流二极管IN4002 2U 整流全桥3A/50V 1IC 可调三端稳压 LM317 1T 电源变压器28V 1这是一种输出电压连续可调的集成稳压电源，输出电压在1.25－37V之间连续可调，输出最大电流可达1.5A。
集成直流稳压电源设计实验报告
集成直流稳压电源设计实验报告一、实验目的1. 掌握集成直流稳压电源的基本原理及组成。
2. 学习使用常用电子元件，如电阻、电容、二极管和集成稳压器。
3. 掌握直流稳压电源的设计与调试方法。
4. 培养实际动手能力和分析解决问题的能力。
二、实验原理集成直流稳压电源是一种将不稳定直流电压转换成稳定直流电压的装置。
其基本原理是利用集成稳压器进行电压调整，以达到稳定输出的目的。
集成稳压器内部包含误差放大器、调整管和保护电路等，能够根据输入电压的变化自动调整输出电压，使输出电压保持稳定。
三、实验步骤1. 准备实验器材：电源变压器、整流二极管、滤波电容、集成稳压器（如7805）、负载电阻、万用表等。
2. 设计电路：根据实验原理，设计出符合要求的电路图。
3. 搭建电路：按照电路图，将各个元件连接起来，搭建出直流稳压电源。
4. 调试电路：检查电路连接无误后，接通电源，观察输出电压是否稳定。
如不稳定，需检查电路连接及元件是否正常，并调整相关元件参数，直至输出电压稳定。
5. 数据记录：记录实验过程中测量的数据，如输入电压、输出电压、负载电流等。
6. 实验总结：分析实验结果，总结实验经验，写出实验报告。
四、实验结果与分析1. 实验数据记录2. 根据实验数据，可以得出以下结论：（1）在输入电压变化的情况下，输出电压保持稳定，符合设计要求。
（2）随着输入电压的增大，负载电流也相应增大，符合电流随电压增大而增大的规律。
（3）实验过程中未出现异常现象，电路工作正常。
3. 分析实验结果：通过本次实验，我们掌握了集成直流稳压电源的基本原理及组成，学会了使用常用电子元件和调试方法。
在实验过程中，我们发现集成稳压器的性能对输出电压的稳定性有很大影响，因此选择合适的集成稳压器是设计直流稳压电源的关键之一。
此外，电路元件的参数选择和连接方式也对输出电压的稳定性有一定影响。
为了获得更稳定的输出电压，可以通过优化电路设计、选用高品质元件和加强电路保护等方法来提高电源的性能。
集成稳压电源实验报告
集成稳压电源实验报告一、实验目的。
本实验旨在通过对集成稳压电源的实际操作，加深对稳压电源工作原理的理解，掌握稳压电源的使用方法，以及对其性能进行测试与评价。
二、实验仪器与材料。
1. 集成稳压电源。
2. 直流电压表。
3. 直流电流表。
4. 电阻。
5. 电源线。
6. 连接线。
7. 示波器。
三、实验原理。
稳压电源是一种用于提供稳定直流电压输出的电子设备。
在电路中，通过负反馈原理，利用比较器和功率放大器构成的控制环路，实现对输出电压的稳定调节。
在本实验中，我们将通过对集成稳压电源的实际操作，来深入了解其工作原理。
四、实验步骤。
1. 将集成稳压电源连接至电源线，并接通电源。
2. 使用连接线将集成稳压电源的输出端与直流电压表、直流电流表以及电阻连接。
3. 调节集成稳压电源的输出电压，观察并记录直流电压表的读数。
4. 调节集成稳压电源的输出电流，观察并记录直流电流表的读数。
5. 使用示波器对集成稳压电源的输出电压进行波形测试。
五、实验结果与分析。
通过实验操作，我们得到了集成稳压电源在不同输出电压和电流下的测试数据，并利用示波器对其输出波形进行了测试。
通过对实验数据的分析，我们可以得出集成稳压电源在不同工作状态下的性能表现，从而对其工作特性有了更深入的了解。
六、实验结论。
在本次实验中，我们通过对集成稳压电源的实际操作，深入了解了其工作原理和性能特点。
通过实验数据的分析，我们可以得出结论，集成稳压电源具有稳定的输出电压和电流，能够满足不同的工作需求。
同时，我们也发现了一些需要改进的地方，为今后的实际应用提供了一定的参考。
七、实验总结。
通过本次实验，我们对集成稳压电源有了更深入的了解，掌握了其使用方法，并对其性能进行了测试与评价。
这对我们今后的学习和工作都具有一定的指导意义，也为我们的专业知识增加了一份实践经验。
八、参考文献。
[1]《电子技术基础》，李明，机械工业出版社，2008年。
[2]《电子电路》，张强，清华大学出版社，2010年。
集成稳压电源实验报告
电装电调实习报告集成稳压电源的制作班级：电科09-1班姓名：学号：xxxxxxxxxxx指导老师：实习时间：实习地点：一、实习目的与意义1.了解稳压电源的基本知识和学会制板、安装、调试、使用；看懂原理图，通过具体的电路图，初步掌握绘制电路板，焊接技术，安装技术和简单电路元器件装配，并学会排除一些稳压电源的常见故障。
2.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
3.熟悉电路板的制作和手工焊锡的常用工具的使用及其维护与修理，掌握，LM337制作的集LM317，制板、技术焊接技术并制作、安装、焊接一块用LM317成稳压电源。
4.加深学习集成稳压电源的结构和工作原理，熟悉电路中主要元件的作用及其结构。
5.了解安全用电知识，学习安全操作要领，培养在工作中耐心细致，一丝不苟的工作作风，养成良好的工作习惯；培养正确的劳动观与人生观，也培养团队意识和集体主义精神，同时更是培养我们的动手能力。
二、实习任务1.读懂电路原理图，了解每个元件的用处。
读懂电路原理图，了解每个元件的用处。
2.了解制板的工具，熟悉常用电子元器件的识别,选用原则和测试方法。
3.掌握了解电路板的设计步骤和方法及工艺流程，能够根据电路原理图、元件实物，设计并制作电路板。
4.掌握电路板的制作、元件的焊接、产品的组装，并对制作出来的产品进行调试和检测。
三、集成稳压电源的结构和原理1.集成稳压电源一般是由电源变压器，整流滤波电路及稳压电路所组成。
集成稳压电源是由直流稳压构成，通过变压，整流，滤波，稳压的过程，将我们（如下图） 平常所使用的220V的交流电，转变成稳定的直流电。
（如下图）2. 我们的集成稳压电源是由LM317和LM37制作而成的。
制作而成的。
四、 实习内容1. 清点元件我们这次实习发的元件有：电阻两个R1=100、R2=100；电位器两个RP1:5.1K ，RP2:5.1K ；电容八个电容八个 C1=1000uF/=1000uF/50V50V ，C2=0.33uF ，C3=10uF/=10uF/50V 50V ，C4=100uF/=100uF/50V 50V ，C5=1000uF/=1000uF/50V 50V ，C6 =0.33uF ，C7=10uF/=10uF/50V 50V ，C8=100uF/=100uF/50V 50V ；集成电源两个LM317和LM337；二极管两种，共有12个，4个4007和8个5408；散热片2块；保险丝块；保险丝 1A 的2个；保险座2个；电路板一块个；电路板一块7.5cmX10cm ；还有螺钉和螺母等。
集成稳压电路的主要技术指标
例如，集成稳压电路MC7805，在输出电流I0=500mA， 温度不变情况下，输入电压从8V增加到25V，输出电压的 绝对变化量ΔU0=24mV，则该电路的电压调整率为SV （ΔU0）=24mV。
集成稳压电路的主要技术指标-1.2 稳压电源质量指标
1、电压调节率SV （2）用相对变化量表示
用相对变化量表示时，电压调整率SV定义为在负载电流IL和 环境温度T不变的情况下，单位输入电压变化量引起的输出
13.4 常用线性集成稳压电路
13.4.1 MC7800系列、MC7900系列集成稳压电 路
7800系列和7900系列是得到广泛应用的固定电压 输出的单片集成稳压电路，各分三个子系列：7800、 78M00和78L00系列以及7900、79M00和79L00 系列。7800系列输出正电压，7900系列输出负电 压，除了输出电压极性和引脚排列不同以外，这两 个系列的特性参数都相同。
输出电压维持不变的能力，即为稳压电源的电压调整率。 电压调整率可以用输出电压的相对变化率表示，也可以用
输出电压的绝对变化量表示。 （1）用绝对变化量表示
用绝对变化量表示，电压调整率SV（ΔU0）定义为在负载电 流IL和环境温度T不变的情况下，输入电压在一定范围内（由 测试条件给出）从最小值变化到最大值，输出电压的变化量 ΔU0。
集成直流稳压电源设计说明书
集成直流稳压电源设计说明书学生姓名：XX学号：XXXXX专业班级：XXXX XX报告提交日期：XXXXX湖南理工学院物电学院引言电源是各种电子设备比不可少的组成部分，其性能的优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
目前常用的直流稳压电源分为线性电源和开关电源两大类。
随着集成电路的飞速发展，稳压电路也迅速实现集成化，市场上已有大量生产的各种型号的单片集成稳压电路。
它和分立的晶体管电路比较，具有很多突出的优点，主要体现在体积小、重量轻、耗电少、可靠性高、运行速度快，且调试方便、使用灵活，易于进行大批量自动化生产。
因此，广泛地用于各种电子设备。
目录一、设计任务及要求二、基本原理与分析三、集成稳压器1、集成稳压器的分类2、三端集成稳压器四、稳压电源的技术指标及对稳压电源的要求1、稳压电源的技术指标2、稳压电源的要求五、电路设计1、设计思路2、直流稳压电源的组成3、单元电路的设计4、总电路图六、总结七、参考文献一、设计任务及要求1. 设计任务设计一集成直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为6V；（2）输出纹波电压小于5mv，稳压系数<=0.01；（3）具有短路保护功能；（4）最大输出电流为:Imax＝1.0A；2．设计要求（1）电源变压器只做选择性设计；（2）合理选择集成稳压器；（3）完成全电路理论设计、绘制电路图；（4）撰写设计报告。
（5）通过集成直流稳压电源的设计，要求学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。
二、基本原理与分析集成稳压器是将稳压电路中的各种元器件（电阻、电容、二极管、三极管等）集成化，同时做在一个硅片上，或者将不同芯片组成一个整体而成为稳压集成电路或电源模块。
线性集成稳压器的基本构成如图1所示，它主要由基准电压、比较放大器、取样电路、调整电路、启动电路和保护电路组成。
图1 线性集成稳压器的基本构成当输出电压发生变化时，取样电路取出部分输出电压进行比较，通过比较放大器将误差信号放大后，送到调整管基极，推动调整管调整其管压降，达到稳定输出电压的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章 直流稳压电源本章介绍稳压电源的技术指标和工作指标，对串联稳压电源和开关电源的电路结构、工作原理给予了重点讨论，对三端固定和三端可调集成电源电路、以及开关电源芯片也给予了介绍。
7.1串联型稳压电源7.1.1 稳压电源的主要指标稳压电源的技术指标分为两种：一种是特性指标，包括允许的输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数、输出电阻、温度系数及纹波电压等。
这些质量指标的含义，可简述如下：1. 稳压器质量指标 （1）电压调整率S V电压调整率是表征稳压器稳压性能的优劣的重要指标，又称为稳压系数或稳定系数，它表征当输入电压V I 变化时稳压器输出电压V O 稳定的程度，通常以单位输出电压下的输入和输出电压的相对变化的百分比）（%100⨯⋅∆∆O O IV V V 表示。
（2）电流调整率S I电流调整率是反映稳压器负载能力的一项主要自指标，又称为电流稳定系数。
它表征当输入电压不变时，稳压器对由于负载电流（输出电流）变化而引起的输出电压的波动的抑制能力，在规定的负载电流变化的条件下，通常以单位输出电压下的输出电压变化值的白分比来表示稳压器的电流调整率（%100⨯∆O O V V）（3）纹波抑制比S R纹波抑制比反映了稳压器对输入端引入的市电电压的抑制能力，当稳压器输入和输出条件保持不变时，稳压器的纹波抑制比常以输入纹波电压峰-峰值与输出纹波电压峰-峰值之比表示，一般用分贝数表示，但是有时也可以用百分数表示，或直接用两者的比值表示。
（4）温度稳定性集成稳压器的温度稳定性是以在所规定的稳压器工作温度T i 最大变化范围内（T min ≤T i≤T max ）稳压器输出电压的相对变化的百分比值（%100⨯∆O O V V）/ΔT 。
2. 稳压器的工作指标稳压器的工作指标是指稳压器能够正常工作的工作区域，以及保证正常工作所必须的工作条件，这些工作参数取决于构成稳压器的元件性能。
（1）输出电压范围符合稳压器工作条件情况下，稳压器能够正常工作的输出电压范围，该指标的上限是由最大输入电压和最小输入-输出电压差所规定，而其下限由稳压器内部的基准电压值决定。
（2）最大输入-输出电压差该指标表征在保证稳压器正常工作条件下稳压器所允许的最大输入－输出之间的电压差值，其值主要取决于于稳压器内部调整晶体管的耐压指标。
（3）最小输入-输出电压差该指标表征在保证稳压器正常工作条件下，稳压器所需的最小输入－输出之间的电压差值。
（4）输出负载电流范围输出负载电流范围又称为输出电流范围，在这一电流范围内，稳压器应能保证符合指标规范征所给出的指标。
3. 极限参数（1）最大输入电压该电压是保证稳压器安全工作的最大输入电压。
（2）最大输出电流是保证稳压器安全工作所允许的最大输出电流。
7.1.2 串联反馈式稳压电路的工作原理图7-1是串联反馈式稳压电路的一般结构图，图中V I是整流滤波电路的输出电压，T为调整管，A为比较放大器，V REF为基准电压，R1与R2组成反馈网络用来反映输出电压的变化(取样)。
图7-1 串联反馈式稳压电路的一般结构图这种稳压电路的主回路是调整作用的三极管T与负载串联，故称为串联式稳压电路。
输出电压的变化量由反馈网络取样经放大器放大后去控制调整管T的c–e极间的电压降，从而达到稳定输出电压V O的目的。
稳压原理可简述如下：当输入电压V I增加(或负载电流I O减小)时，导致输出电压V O增加，随之反馈电压V F= R2V O/(R1+R2) = F V V O也增加(F V为反馈系数)。
V F与基准电压V REF相比较，其差值电压经比较放大器放大后使V B和I C减小，调整管T的c–e 极间的电压V CE增大，使V O下降，从而维持V O基本恒定。
同理，当输入电压V I减小(或负载电流I O增加)时，亦将使输出电压基本保持不变。
从反馈放大器的角度来看，这种电路属于电压串联负反馈电路。
调整管T连接成射极跟随器。
因而可得O O V REF V B )(V V F V A V ≈-=或 VV VREFO 1F A A V V +=式中A V 是比较放大器的电压放大倍数，是考虑了所带负载的影响的,与开环放大倍数A VO 不同。
在深度负反馈条件下，V V 1F A +>>1时，可得V REF O F VV =上式表明，输出电压V O 与基准电压V REF 近似成正比，与反馈系数F V 成反比。
当V REF 及F V 已定时，V O 也就确定了。
因此它是设计稳压电路的基本关系式。
值得注意的是，调整管T 的调整作用是依靠F V 和V REF 之间的偏差来实现的，必须有偏差才能调整。
如果V O 绝对不变，调整管的V CE 也绝对不变，那么电路也就不能起调整作用了。
所以V O 不可能达到绝对稳定，只能是基本稳定。
因此，图10-8所示的系统是一个闭环有差调整系统。
由以上分析可知，当反馈越深时，调整作用越强，输出电压V O 也越稳定，电路的稳压系数和输出电阻R O 也越小。
7.1.3 基准电压源基准电压源一般可以用稳压管组成的稳压源来承担，但目前有很多基准电压集成电路，这些电路稳压性能非常好，被广泛用作高性能稳压电源的基准电源，或A/D 和D/A 转换器的参考电源。
常用的型号是MC1403、MC1503和TL431。
TL431是一个性能优良的基准电压集成电路。
该器件主要应用于稳压、仪器仪表、可调电源和开关电源中，是稳压二极管的良好替代品，其主要特点是：可调输出电压2.5~36V ，典型输出阻抗0.2Ω，吸收电流1~100mA ，温度系数30ppm/℃，多种封装形式。
该器件的图形符号见图7-2a 。
图7-2b 是使用TL431的 稳压电路。
在7-2b 的电路，最大稳定电流2A ，输出电压的调节范围为2.5~24V 。
在图中发光二极管作为稳压管使用，使T 2的发射结恒定，从而使电流I 1恒定，保证当输入电压变化时，TL431不会因电流过大而损坏。
当输入电压变化时，TL431的参考电压V REF 随之变化，当输出电压上升时，TL431的阴极电压随V REF 上升而下降，输出电压随之下降。
阳极« 阴极« 参考a)b) ....REFCA THOD E ANODE7.1.4简单分立元件组成的稳压电路分立元件组成的稳压电源电路如图7-3所示，该电路就是典型的串联稳压电源，其中变压器用于将220V 市电降成需要的电压后，进行桥式整流和滤波，将交流电变成直流电并滤去纹波，经过简单的串联稳压电路，输出端得到稳定的直流电压。
图7-3 简单的串联稳压电源7.2 集成稳压电源三端集成稳压电路的外部只有三个端子：输入、输出和公共端。
在三端稳压电源芯片内有过流、过热及短路保护电路。
该种芯片具有使用安全可靠，接线简单，维护方便、价格低廉等优点，当前正被广泛采用。
7.2.1 三端固定集成稳压电路三端固定集成稳压电路的输出电压是固定的，常用的是CW7800/CW7900系列。
W7800系列输出正电压，其输出电压有5、6、7、8、9、10、12、15、18、20和24V 共11个档次。
该系列的输出电流分5档，7800系列是1.5A ，78M00是0.5A ，78 L00和是0.1 A ，78T00是3A ，78H00是5A 。
W7900系列与W7800系列所不同的是输出电压为负值。
三端稳压器的工作原理与前述串联反馈式稳压电源的工作原理基本相同，由采样、基准、放大和调整等单元组成。
集成稳压器只有三个引出端子： 输入、输出和公共端。
输入端接整流滤波电路，输出端接负载；公共端接输入、输出的公共连接点。
为使它工作稳定，在输入和输出端与公共端之间并接一个电容。
使用三端稳压器时注意一定要加散热器，否则是不能工作到额定电流。
Q 12N2222AL. .......7.2.2 典型应用电路图7-4为三端式集成稳压电路的典型应用，图中是LM7805和LM7905作为固定输出电压电路的典型接线图。
正常工作时，输入、输出电压差2～3V 。
电容C 1、用来实现频率补偿，C 2用来抑制稳压电路的自激振荡，C 1一般为0.33μf ， C 2一般为1μF 。
7.23 三端可调输出电压集成稳压器三端可调输出电压集成稳压器是在三端固定式集成稳压器基础上发展起来的生产量大应用面广的产品，它也有正电压输出LM117、LM217和LM317系列、负电压输出LM137、LM237和LM337系列两种类型，它既保留了三端稳压器的简单结构形式，又克服了固定式输出电压不可调的缺点，从内部电路设计上及集成化工艺方面采用了先进的技术，性能指标比三端固定稳压器的高一个数量级，输出电压在1.25~37V 范围内连续可调。
稳压精度高、价格便宜，称为第二代三端式稳压器。
LM317是三端可调稳压器的一种，它具有输出1.5A 电流的能力，典型应用的电路见图7-5。
该电路的输出电压范围为1.25~37V 。
输出电压的近似表达式是)1(12R R V V REF O +=其中 V REF =1.25V 。
如果R 1=240Ω，R 2=2.4k ，则输出电压近似为13.75V 。
7.2.4 低压差三端稳压器前述三端稳压器的缺点是输入输出之间必须维持2－3V 的电压差才能正常的工作，在电池供电的装置中不能使用，例如，7805在输出1.5A 时自身的功耗达到4.5W ，不仅浪费能源还需要散热器散热。
Micrel 公司生产的三端稳压电路MIC29150，具有3.3V 、5V 和12V 三种电压，输出电流1.5A ，具有和7800系列相同的封装，与7805可以互换使用。
该器件的特点是：压差低，在1.5A 输出时的典型值为350mV ，最大值为600mV ；输出电压精度%2±；最大输入电压可达26V ，输出电压的温度系数为20ppm/℃，工作温度－40~125℃；有过流保护、过热保护、电源极性接反及瞬态过压保护（－20~60V ）功能。
该稳压器输入电压为5.6V ，输出电压为5.0V ，功耗仅为0.9W ，比7805的4.5W 小的多，可以不用散热片。
如果采用市电供电，则变压器功率可以相应减小。
MIC29150的使用与7805完全一样。
7.3 串联开关式稳压电源前述的串联反馈式稳压电路由于调整管工作在线性放大区，因此在负载电流较大时，调...整管的集电极损耗 (P C = V CE I O )相当大，电源效率(η=P O /P I =V O I O /V I I O )较低40%～60%，有时还要配备庞大的散热装置。
为了克服上述缺点，可采样串联开关式稳压电路，电路中的串联调整管工作在开关状态，即调整管主要工作在饱和导通和截止两种状态。
