地埋式一体化污水处理设备的主要设计参数

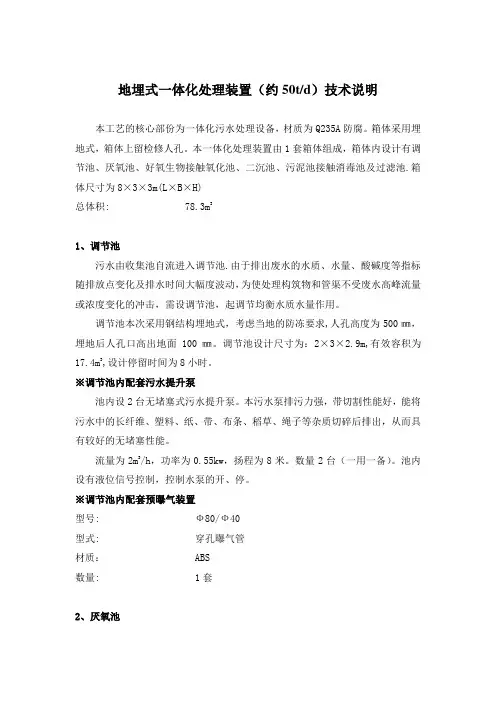

地埋式一体化处理装置技术说明(50吨每天)
地埋式一体化处理装置（约50t/d）技术说明本工艺的核心部份为一体化污水处理设备，材质为Q235A防腐。
箱体采用埋地式，箱体上留检修人孔。
本一体化处理装置由1套箱体组成，箱体内设计有调节池、厌氧池、好氧生物接触氧化池、二沉池、污泥池接触消毒池及过滤池.箱体尺寸为8×3×3m(L×B×H)总体积: 78.3m31、调节池污水由收集池自流进入调节池.由于排出废水的水质、水量、酸碱度等指标随排放点变化及排水时间大幅度波动，为使处理构筑物和管渠不受废水高峰流量或浓度变化的冲击，需设调节池，起调节均衡水质水量作用。
调节池本次采用钢结构埋地式，考虑当地的防冻要求,人孔高度为500㎜，埋地后人孔口高出地面100㎜。
调节池设计尺寸为：2×3×2.9m,有效容积为17.4m3,设计停留时间为8小时。
※调节池内配套污水提升泵池内设2台无堵塞式污水提升泵。
本污水泵排污力强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，从而具有较好的无堵塞性能。
流量为2m3/h，功率为0.55kw，扬程为8米。
数量2台（一用一备）。
池内设有液位信号控制，控制水泵的开、停。
※调节池内配套预曝气装置型号: Ф80/Ф40型式: 穿孔曝气管材质： ABS数量: 1套2、厌氧池污水由初沉池自流至厌氧池，池内填料采用立体弹性聚丙烯挂膜式填料，比表面积达300m2/m3，不堵塞、无死角，有利生物膜生长，提高其活性。
材料强度高、抗老化。
污水在兼氧的条件下，由于兼性脱氮菌的作用，将NO2—N和NO3—N还原成N2，排入空气中，同时有机物分解，完成脱硝过程，最后达到脱氮同时去除大量有机物使污水得到净化。
池尺寸为：1宽1.5×2.9m(有效水深为2.6m)，设计停留时间约为2小时,有效容积4.35m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐。

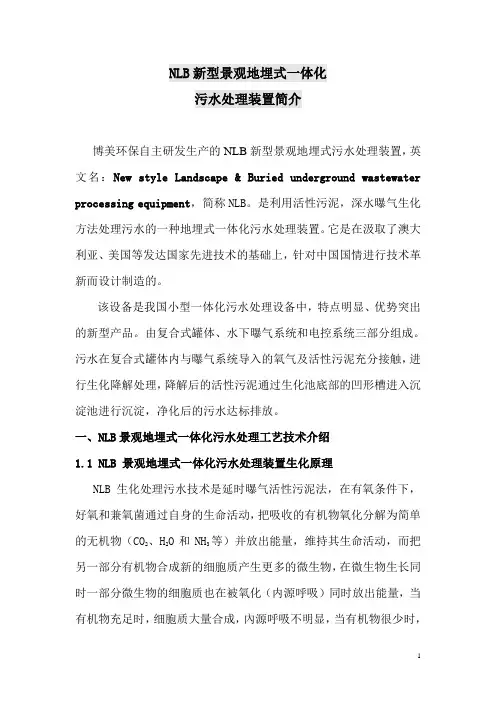

NLB地埋式一体化污水处理装置介绍(详细)
NLB新型景观地埋式一体化污水处理装置简介博美环保自主研发生产的NLB新型景观地埋式污水处理装置，英文名：New style Landscape & Buried underground wastewater processing equipment，简称NLB。
是利用活性污泥，深水曝气生化方法处理污水的一种地埋式一体化污水处理装置。
它是在汲取了澳大利亚、美国等发达国家先进技术的基础上，针对中国国情进行技术革新而设计制造的。
该设备是我国小型一体化污水处理设备中，特点明显、优势突出的新型产品。
由复合式罐体、水下曝气系统和电控系统三部分组成。
污水在复合式罐体内与曝气系统导入的氧气及活性污泥充分接触，进行生化降解处理，降解后的活性污泥通过生化池底部的凹形槽进入沉淀池进行沉淀，净化后的污水达标排放。
一、NLB景观地埋式一体化污水处理工艺技术介绍1.1 NLB 景观地埋式一体化污水处理装置生化原理NLB生化处理污水技术是延时曝气活性污泥法，在有氧条件下，好氧和兼氧菌通过自身的生命活动，把吸收的有机物氧化分解为简单的无机物（CO2、H2O和NH3等）并放出能量，维持其生命活动，而把另一部分有机物合成新的细胞质产生更多的微生物，在微生物生长同时一部分微生物的细胞质也在被氧化（内源呼吸）同时放出能量，当有机物充足时，细胞质大量合成，內源呼吸不明显，当有机物很少时，又是间歇曝气控制污水中污染物浓度很低，微生物处于內源呼吸阶段，使得污水中有机污染物降解的较为彻底，处理后的尾水有机物含量很少，保证COD 、BOD 等指标达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级排放B 标准。
1.2 脱氮除磷机理间歇曝气形成好氧-缺氧-厌氧生化环境为脱氮除磷创造条件。
1.2.1 脱氮机理根据污水水质各项污染物指标和处理要求，采用间歇曝气，如曝气7min 停曝14min 或曝气10min 停曝20min 等，按设定的程序运行，一般DO 控制在0.5-5mg/L 周期性变化，当曝气充氧时混合液中DO 可达2-4mg/L ，当停止曝气时，整个生化区内由于微生物的好氧使得DO 不断下降，直至0-0.5mg/L ，处于少氧或缺氧状态，而在停止曝气搅拌的时间里新的污水仍在不断的进入，在新污水所占的局部空间中DO 几乎为零，这样在间歇曝气条件下，生化区实现“好氧-缺氧-厌氧环境，在好氧条件下，把有机氮分解成氨氮，再进一步形成硝态氮和亚硝态氮，在厌氧条件下，由于新污水不断进入，提供足够的碳源，促使反硝化顺利进行，把硝态氮和亚硝态氮转化成N 2逸出水面达到脱氮目的，即：好氧条件下强化硝化反应，2332()o NO N NO N NO N -−−−→--硝化菌或 氧化过程， 缺氧条件下，由于新污水提供碳源作为电子供体促使反硝化过程：32C NO N N -−−−−→反硝化菌还原过程 1.2.2 生物除磷机理关于生物除磷，生活污水中磷主要以磷酸盐，聚磷酸盐和有机磷形态存在，70%是可溶性的，在处于厌氧-好氧交替变化的生物处理过程中，聚磷菌在厌氧条件下其活力下降，生长受到抑制，为了生长就释放出细胞中的聚磷酸盐同时产生其利用废水中简单溶解性有机基质所需的能量，这表现为磷的释放，即聚磷菌把磷从体内向废水中转移，当转入好氧环境后，它们的活力等到恢复并在利用基质的同时，从废水中大量摄取溶解性磷酸盐并加以积累，其积累量超过聚磷菌正常生长所需的磷量，这表现为磷的过量吸收，在沉淀区的污泥中含有大量的聚磷菌在其释磷之前，及时通过安装在设备底部的吸泥罩，利用压力差（或污泥泵）把沉淀在底部的一部分污泥排出，在保证尾水含TP＜1mg/L前提下，实现进水排水和污泥中磷的动态平衡，通过排泥来达到除磷。
地埋式一体化污水处理设备详细介绍
WS-A/O一体化地埋式生活污水处理设备详细介绍一、使用场景WS-A/O型一体化污水处理设备主要适用于住宅区、农村乡镇、高速公路服务区、宾馆、饭店、医院、疗养院、学校、商场、船舶码头、车站、机场、工矿企业、旅游景点、别墅区、风景区等生活污水处理或与生活污水类似的各类工业有机污水的处理，其主要处理方法是采用目前较为成熟的生化处理技术-生物接触氧化法，水质设计参数按一般生活污水水质参数计算，BOD5按200mg/L设计，全套设备均可埋设于地下，故亦称“地埋式污水处理设备”二、设备组成WS-A/O一体化污水处理设备主要有其部分组成：1、格栅2、缺氧池3、生物接触氧化池4、二沉池5、污泥池6、消毒池，若采用鼓风机需要增加“模块化风机房”（1）格栅：污水计入设备前先进入调节池，以调节污水水质、水量，调节池有效停留时间一般为4-8小时，调节池进口处设置格栅，以拦截污水中的大颗粒杂物确保水泵正常运行，该格栅为304不锈钢材质，具有分离效果好（隔条间距2mm）、不易堵塞、使用寿命长等优点。
（2）缺氧池（污泥消化池）：缺氧池为脱氮处理而设置，经格栅分离后的污水经污水泵进入缺氧池，同时污泥中的污泥也回流至缺氧池，缺氧池中放置公司特制的BOA型生物填料作为反硝化细菌的载体，填料对氮、磷、硫化物去除效果好，停留时间为2小时，与后续工艺中的生物接触氧化池结合形成A/O法处理工艺，从而达到脱磷、脱氮的目的。
（3）生物接触氧化池：共分两级，总生化时间10小时，生物接触氧化池采用BOB型生物组合填料，改天聊比表面积大，处理负荷达14kgBOD/m³.d，是一般填料的5-10倍，生化池采用中心廊道膜片式微孔曝气或射流曝气，污水在生化池内不断循环，充分的于填料上的生物膜相接触，达到有机物迅速讲解的作用。
（4）二沉池：生化后的污水进入二沉池，二沉池设计表面负荷1.0m³/㎡.hr，二沉池采用斜管沉淀，沉淀面积大，沉淀效率高，比传统竖流式沉淀池效率高3-5倍，侧钻孔集水槽，其集水槽排水均匀稳定，出水效果好，二沉池的污泥重力自压进入污泥池。

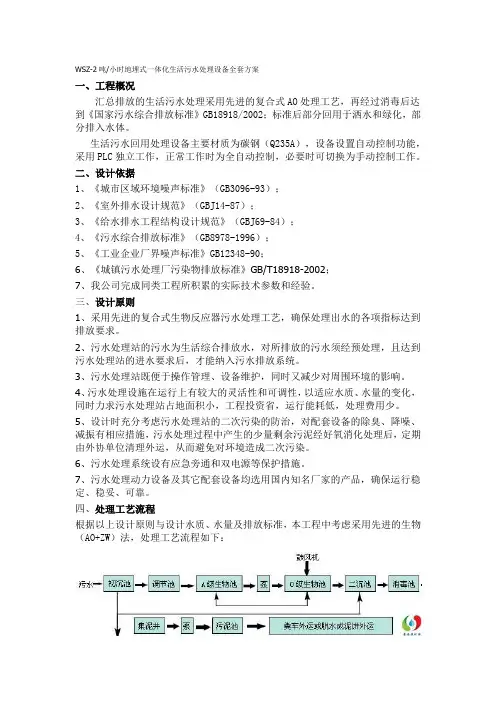

WSZ地埋式一体化生活污水处理设备配置
WSZ-2吨/小时地埋式一体化生活污水处理设备全套方案一、工程概况汇总排放的生活污水处理采用先进的复合式AO处理工艺，再经过消毒后达到《国家污水综合排放标准》GB18918/2002；标准后部分回用于洒水和绿化，部分排入水体。
生活污水回用处理设备主要材质为碳钢（Q235A），设备设置自动控制功能，采用PLC独立工作，正常工作时为全自动控制，必要时可切换为手动控制工作。
二、设计依据1、《城市区域环境噪声标准》（GB3096-93）；2、《室外排水设计规范》（GBJ14-87）；3、《给水排水工程结构设计规范》（GBJ69-84）；4、《污水综合排放标准》（GB8978-1996）；5、《工业企业厂界噪声标准》GB12348-90；6、《城镇污水处理厂污染物排放标准》GB/T18918-2002；7、我公司完成同类工程所积累的实际技术参数和经验。
三、设计原则1、采用先进的复合式生物反应器污水处理工艺，确保处理出水的各项指标达到排放要求。
2、污水处理站的污水为生活综合排放水，对所排放的污水须经预处理，且达到污水处理站的进水要求后，才能纳入污水排放系统。
3、污水处理站既便于操作管理、设备维护，同时又减少对周围环境的影响。
4、污水处理设施在运行上有较大的灵活性和可调性，以适应水质、水量的变化，同时力求污水处理站占地面积小，工程投资省，运行能耗低，处理费用少。
5、设计时充分考虑污水处理站的二次污染的防治，对配套设备的除臭、降噪、减振有相应措施，污水处理过程中产生的少量剩余污泥经好氧消化处理后，定期由外协单位清理外运，从而避免对环境造成二次污染。
6、污水处理系统设有应急旁通和双电源等保护措施。
7、污水处理动力设备及其它配套设备均选用国内知名厂家的产品，确保运行稳定、稳妥、可靠。
四、处理工艺流程根据以上设计原则与设计水质、水量及排放标准，本工程中考虑采用先进的生物（AO+ZW）法，处理工艺流程如下：五、设计范围污水处理站范围内的污水处理建（构）筑物及配套建（构）筑物的工艺、土建、电气、仪表及供电线路及进出水管线的设计。
MBR地埋式生活污水处理设备使用说明书
MBR-AO-地埋式生化一体机使用说明书一、概述：MBR-AO 一体化污水处理技术是一种生物技术与膜技术相结合的高效生化水处理技术，该技术是结合了生物膜和传统污泥法的一种高效污水处理技术，由于生物膜的过滤作用，生物被截留在生物反应器中，实现了水力停留时间和污泥龄的彻底分离，使生物反应器内保持较高的MLSS。
硝化能力强，污染物去除率高。
MBR膜处理的应用取代活性污泥法中的二沉池，进行固液分离，有效的达到了泥水分离的目的。
充分利用生物膜的高效截留作用，能够有效地截留硝化菌，完全保留在生物反应器内，使硝化反应保证顺利进行，有效去氨氮，避免污泥的流失，并且可台截留一时难于降解的大分子有机物，延长其在反应器的停留时间，使之得到最大限度的分解。
应用一体化污水处理技术后，主要污染物的去除率可达：COD三93%, SS=99%。
出水悬浮物和浊度几近于零，处理后的水质良好且稳定，实现了污水资源化。
二、优点：MBR-AO 一体化设备是利用生物挂膜进行污水处理及回用的一体化设备，其具有膜生物反应器的所有优点：出水水质好，运行成本低、系统抗冲击性强、污泥量少，自动化程度高，另外，作为一体化设备，其具有占地面积小，便于集成。
它既可以作为小型的污水回用设备，以可以作为较大型污水处理厂的核心处理单元。
是目前污水处理领域研究的热点之一，具有广阔的应用前景。
三、应用领域：适宜住宅小区、办公楼、商场、宾馆、饭店、机关、学校、部队等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、机械、养殖、屠宰、化工等行业的有机污水处理四、MBR-AO 一体化设备处理生活污水出水水质（仅供参考）：说明：该设备可根据客户要求定做。
五、工艺特点：▲出水水质好：采用了先进的膜生物反应器技术，使系统出水水质在各个方面均优于传统的污水处理设备，出水水质在感官上已接近于自来水的情况，可以作为中水回用。
▲占在面积小：由于膜的高效分离作用，不必设立沉淀、过滤等固液分离设备，不需反冲洗，且出水悬浮物浓度远低于传统固液分离设备，使整个系统流程简单，易于集成，系统占地大为缩小。
地埋式一体化水处理设备说明
地埋式一体化设备说明书1、概述本处理设备专为低浓度污水处理而建。
处理工艺确定：针对生活污水具体的特点，本工艺采用“A/O复合生物接触氧化”处理工艺，该处理工艺操作、管理、运行方便，日常费用低廉，出水稳定。
地埋式污水处理装置：设备主体结构采用钢制结构一体化组合形式，布置方式视现场情况可全地埋、半地埋或地上式，设备的运行方式为全自动运行、免维护操作管理。
2、主要设计依据1）《污水综合排放标准》（GB8978-1996）；2）《城镇污水处理厂污染物排放标准》（GB18918-2002）3）《生物接触氧化法设计规范》（CECS128：2001）；4）《室外排水设计规范》（GB50014－2006）；5）《环境噪声标准》(GB5096-93)6）给水排水工程和污水处理工程建设有关技术规范；3、设计原则1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保部门的有关法律、法规及排放标准；2）选用先进、合理、可靠的处理工艺，在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；3）为了提高污水处理设备运行管理水平，设计采用全自动程序控制，减轻操作人员的劳动强度；4）在工艺设计时，有较大的灵活性，可调性，以适应水量、水质的周期变化。
5）采用污泥好氧硝化工艺，以降低剩余污泥产生量；6）因地制宜，合理布局，有效地利用空间和场地。
4、设计处理工艺工艺选择：本工程处理的污水为常规的综合生活污水或性质类似生活污水的其他类废水，如医院废水、酒店、餐饮废水等， BOD/COD 值在0.5左右，COD/TN ＞8。
因此采用前置脱氮A/O 生物接触氧化工艺，该工艺操作简单，运转费用低，处理效果好，运行稳定。
是目前较为成熟的生活污水处理工艺，能有效地确保污水达标排放。
工艺流程注：1、虚线图框中为一体化钢制污水处理成套设备。
2、一体化钢制设备基础底板为钢筋混凝土结构。
5、工艺介绍各排污点生活污水分别由排水系统收集后，进入污水处理站的格栅井，去除漂浮物及颗粒杂物后，进入调节池，进行污水大颗粒沉降及污水均质均量，再经液位控制仪传递信号，由提升泵送至A级缺氧生物处理池与回流混合液混合在缺氧状态反硝化均以污水有机物为碳源进行反硝化，去除硝态氮同时降低有机物浓度，然后入流O级生物接触氧化池进行好氧生化反应，在此绝大部分有机污染物通过微生物的同化合成与异化分解得以降解，出水自流至二沉池进行固液分离后，沉淀池上清液流入消毒池，经投加氯片接触溶解消毒，杀灭水中有害菌种后达标外排。
100方生活污水地埋式一体化设备处理方案
100T/d生活污水处理设计方案一、方案编制依据及工程实施原则1.1方案编制依据1、业主提供的有关资料；2、《中华人民共和国水污染防治法》；3、给水排水设计规范；4、给水排水设计手册；5、《环境工程手册》水污染防治卷；6、地表水环境质量标准（GB3838-2002）；7、室外排水设计规范（GBJ14-87）；8、废水综合排放标准（GB8978-1996）；9、《污水排入城市下水道水质标准》（CJ343-2010）；10、《城镇污水处理厂污染物排放标准》（GB18918-2002）。
1.2工程实施原则1、严格遵守国家及地方有关环保法律法规和技术政策，并符合当地环境保护有关规定；2、考虑排水布置现状，总体设计布局合理，并与绿化和美化环境有机结合；3、在总体规划指导下，结合实际情况，发挥工艺优势，做到工艺合理，尽量减少投资和占地；4、在污水处理站的设计中贯彻节能的原则，最大限度地降低污水和污泥的处理成本，以保证运行费用低，便于维护管理和操作；5、最大限度地降低二次污染。
1.3设计范围1、从污水处理格栅井开始到处理设备的排放口为止。
2、污水工程的工艺流程，工艺设备选型，工艺设备的结构布置，电气控制等设计工作。
3、污水处理工程的钢砼结构，设备的施工、安装、调试等工作。
4、污水工程的动力配线，由业主将主电引至污水工程的配电控制箱，5、不包括废水的收集管网及废水排出界区的外排水管网。
1.4供货范围本工程的供货范围为一套完整的污水处理系统，包括设备本体、配套的风机、水泵、控制系统及设备中的所配附件等。
本供货范围不包括污水处理系统产出水的检验检测费用、与当地环保局的接洽费用，以及污水处理系统外管道和接入电源线等。
二、工程概况的确定2.1工程概况人类生活过程中产生的污水，是水体的主要污染源之一。
主要是粪便和洗涤污水。
城市每人每日排出的生活污水量为100—200L，其量与生活水平有密切关系。
生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等；也常含有病原菌、病毒和寄生虫卵；无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。
玻璃钢地埋污水处理设备设计参数
玻璃钢地埋污水处理设备设计参数玻璃钢地埋污水处理设备基本原理是利用活性污泥法达到净化污水的目的。
其原理：利用好氧菌自身的生命活动消耗污水中的有机污染物，同时微生物形成的生物絮凝体使悬浮状和胶体状的有机污染物失稳絮凝，吸附在活性污泥表面，降解有机物，最终达到净化污水的效果。
玻璃钢的使用寿命与荷载性质、应力水平、介质环境、创造及安装技术以及其它工程条件等诸因素有关。
各类玻璃钢标准对其设计寿命普通都规定了基本原则。
不管是美国 ASTM 标准、 AWWA 标准，还是国标、部标的各期版本都规定，玻璃钢的压力等级应按长期静水压设计压力数据，采用最小二乘法对试验结果进行回归计算，得到相应参数，最后可外推至 50 年，以确定设计参数。
这标志在正常的创造工艺、安装参数和介质环境下，玻璃钢的设计寿命即是 50 年。
埋地玻璃钢遇到的不是上述的老化，而是土壤化学腐蚀和吸水性对性能的影响问题，但玻璃钢具有优良的耐化学腐蚀和耐海水性，因此，这构成不了对玻璃钢性能的影响，众多的地埋玻璃钢管线工程实践和上述输油管线的寿命研究，明确地表明了这一点。
玻璃钢树脂污水处理设备主体采用先进的缠绕工艺缠制而成，具有耐腐蚀性、抗压性强、运输安装方便、防渗性能好、使用寿命长、在安装使用过程中不会对环境造成二次污染等特点。
优良的力学性能玻璃钢的强度高，其抗疲劳性能及减振性能优异。
其拉伸强度可达到500MPa 以上，超过了普通钢材的水平;再者，玻璃钢密度仅为钢材的1/4,所以玻璃钢制品的比强度更高，甚至优于 A3 钢。
玻璃钢的密度通常为 1.7g/cm3 摆布，其强度可以达到甚至超过普通碳素钢的强度，可用于建造中的承载结构，达到金属制品的同等效果玻璃钢能反抗酸，碱，盐，海水，未经处理的污水，腐蚀性土壤或者地下水及众多化学流体的侵蚀。
玻璃钢具有无毒、无锈、无味、对水质无二次污染以及无需防腐的优良特性，因此，在给排水行业得到广泛应用。
主要应用于环保事业中的水处理领域、工业锅炉、热电站、化工、轻工、纺织、医药、生物、电子、原子能等工业需硬水软化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地埋式一体化污水处理设备的主要设计参数
山东博宇环保设备有限公司
一、调节池：WSZ-AO系列调节时间为8 小时。
二、初沉池：WSZ-AO系列初沉池为平式沉淀池，表面负荷为
1.5m3/m
2.hr。
三、A级生物池：WSZ-AO系列A级生物池为推流式厌氧生化池，污水在池内的停留时间为 3小时，填料为弹性立体填料，填料比表面积为200m2/m3。
四、O级生物池：WSZ-AO系列O 级生物池为推动式生物接触氧化他，污水在池内的停留时间为5-6小时，填料为弹性立体填料，填料比表面积为200m2/m3。
五、二沉池：WSZ-AO系列二沉池为旋流式沉淀池，表面负荷为
1.0m3/m
2.hr沉淀时间为2.1小时。
六、消毒池：WSZ-AO系列消毒池为旋流反应池，污水在池内总停留时间为300分钟左右，医院污水1小时以上。
七、污泥池：WSZ-AO系列污泥池中的污泥可用吸粪车从入孔伸入污泥池底部进行抽吸后外运即可。
