弃渣场施工技术交底

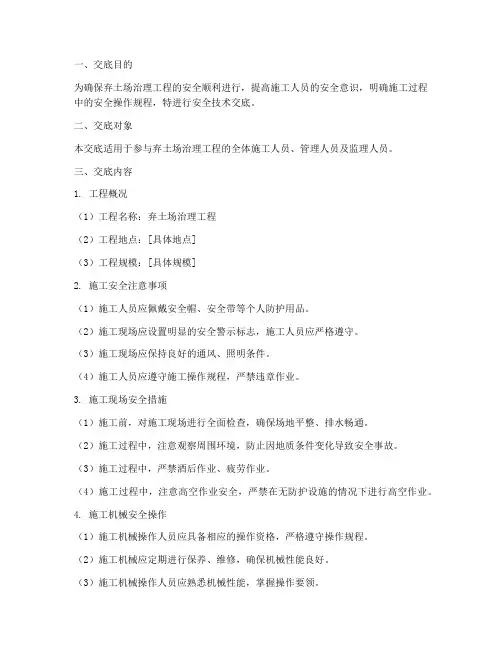

弃土场治理安全技术交底模板
一、交底目的为确保弃土场治理工程的安全顺利进行，提高施工人员的安全意识，明确施工过程中的安全操作规程，特进行安全技术交底。
二、交底对象本交底适用于参与弃土场治理工程的全体施工人员、管理人员及监理人员。
三、交底内容1. 工程概况（1）工程名称：弃土场治理工程（2）工程地点：[具体地点]（3）工程规模：[具体规模]2. 施工安全注意事项（1）施工人员应佩戴安全帽、安全带等个人防护用品。
（2）施工现场应设置明显的安全警示标志，施工人员应严格遵守。
（3）施工现场应保持良好的通风、照明条件。
（4）施工人员应遵守施工操作规程，严禁违章作业。
3. 施工现场安全措施（1）施工前，对施工现场进行全面检查，确保场地平整、排水畅通。
（2）施工过程中，注意观察周围环境，防止因地质条件变化导致安全事故。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工过程中，注意高空作业安全，严禁在无防护设施的情况下进行高空作业。
4. 施工机械安全操作（1）施工机械操作人员应具备相应的操作资格，严格遵守操作规程。
（2）施工机械应定期进行保养、维修，确保机械性能良好。
（3）施工机械操作人员应熟悉机械性能，掌握操作要领。
（4）施工机械操作过程中，严禁超载、超速、违章操作。
5. 施工用电安全（1）施工现场用电应严格执行“三合一”制度，即：配电箱、漏电保护器、接地线。
（2）施工现场用电设备应定期检查，确保设备安全可靠。
（3）施工现场严禁私拉乱接电线，严禁使用不合格的电缆、插座。
（4）施工现场应设置专职电工，负责施工现场的用电安全管理。
6. 施工材料、废弃物处理（1）施工材料应堆放整齐，不得占用消防通道。
（2）废弃物应分类存放，及时清理，严禁随意丢弃。
（3）废弃物处理应遵守国家相关法律法规，不得污染环境。
四、交底要求1. 施工人员应认真学习本交底内容，熟悉施工过程中的安全操作规程。
2. 施工人员应严格遵守安全操作规程，确保自身和他人的安全。
3. 施工管理人员应加强对施工现场的监督检查，发现问题及时整改。
弃渣场施工技术交底
技术交底单位：中铁一局集团蒙华铁路MHTJ-10标项目经理部二工区图1 弃砟场坡面填筑示意图(4)挡墙墙身材料采用C30片石混凝土，石料应为石质一致，不易风化且未风化的硬石，无裂纹，其强度等级不应小于MU30。
片石形状不受限制，但中部厚度不应小于15cm。
砌筑前应将石料表面泥土冲洗干净。
(5)墙身长度方向每隔10～15m设置宽度0.02m的伸缩缝一道，沿墙顶、内、外三边填塞深度不小于0.2m的沥青麻筋。
(6)墙身位于地面以上每隔2～3m交错设置一个Φ10cmPVC管泄水孔，管尾采用0.3m×0.3m透水土工布包裹。
(7)垫层用碎石应由未风化的干净砾石或轧制碎石组成，级配良好，粒径小于2mm 的部分不应超过总重的45%，最大粒径不宜大于30mm，含泥量不能大于5%，不含植物残体、垃圾等杂质。
(8)基坑开挖后应及时回填并夯实，顶面做成不小于4%的排水坡。
图2 弃砟场盲沟、泄水孔、伸缩缝示意图4.2弃砟挡墙施工(1)挡墙墙身材料采用C30片石混凝土，片石量为25％。
石料应为石质一致，不易风化且未风化的硬石，无裂纹，其强度等级不应小于MU30。
片石形状不受限制，但中部厚度不应小于15cm。
砌筑前应将石料表面泥土冲洗干净。
(2)弃砟挡墙前端与地表连接处2m范围内采用50cm厚M15浆砌片石铺砌，挡渣墙顶部弃渣表面4m范围采用50cm厚M15浆砌片石铺砌以防流水冲刷。
图3 挡砟墙浆砌片石铺砌示意图(3)墙顶以上设置不小于3.0m宽度的平台，平台以上边坡坡率缓于或等于1:3的挡土墙。
(4)挡土墙胸坡坡率1:0.25，背坡坡率1:0.1，底坡坡率0.1:1。
(5)挡土墙沿强高和墙长方向应设置泄水孔，按上下左右每1～2m交错布置，并设置向外4%的排水坡。
最下一排泄水孔应高出墙前回填后地面不小于0.3m。
(6)挡土墙墙后设置袋装砂夹卵（碎）石反滤层，厚度0.3m，其顶部及最下一排泄水孔底部采用C25混凝土封闭。
弃土场安全技术交底模板
一、交底目的为确保弃土场施工过程中的安全，提高施工人员的安全意识和操作技能，预防事故发生，现将弃土场施工过程中的安全技术要求进行交底。
二、交底内容1. 施工人员安全意识教育（1）施工人员应充分认识安全施工的重要性，严格遵守国家安全生产法律法规和施工安全技术规范。
（2）施工人员要自觉遵守施工现场的各项规章制度，提高安全防范意识。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，确保施工人员能够及时了解安全信息。
（2）施工现场道路、通道要保持畅通，施工材料、设备堆放整齐，不得占用消防通道。
（3）施工人员应佩戴好个人防护用品，如安全帽、安全带、防尘口罩等。
3. 施工设备安全操作（1）施工设备必须经过检验合格后方可投入使用，并定期进行维护保养。
（2）施工设备操作人员必须具备相应的操作技能，经培训合格后方可上岗。
（3）操作设备时，必须遵守操作规程，不得违规操作。
4. 施工现场环境安全（1）施工现场应保持良好的通风、采光条件，确保施工人员身体健康。
（2）施工现场应配备必要的安全防护设施，如防护栏、防护网、安全梯等。
（3）施工现场应定期进行安全检查，及时发现并整改安全隐患。
5. 施工过程中应注意的事项（1）施工过程中，施工人员应密切关注施工现场的安全状况，发现安全隐患立即报告并采取措施。
（2）施工人员应遵守施工现场交通规则，不得酒后驾车、超速行驶。
（3）施工人员应听从现场指挥，不得擅自离岗、串岗。
（4）施工过程中，应密切关注天气预报，遇有恶劣天气，应立即停止施工，确保人员安全。
三、交底要求1. 施工单位应将安全技术交底内容编制成书面材料，并发放给每位施工人员。
2. 施工人员应认真学习安全技术交底内容，并签字确认。
3. 施工单位应定期组织安全技术交底复训，确保施工人员熟练掌握安全操作技能。
4. 施工单位应加强对施工现场的安全管理，确保施工过程安全有序。
四、安全技术交底签字确认（1）施工单位负责人签字确认。
(完整版)弃渣场施工技术交底
技术交底单位：中铁一局集团蒙华铁路MHTJ-10标项目经理部二工区图1 弃砟场坡面填筑示意图(4)挡墙墙身材料采用C30片石混凝土，石料应为石质一致，不易风化且未风化的硬石，无裂纹，其强度等级不应小于MU30。
片石形状不受限制，但中部厚度不应小于15cm。
砌筑前应将石料表面泥土冲洗干净。
(5)墙身长度方向每隔10～15m设置宽度0.02m的伸缩缝一道，沿墙顶、内、外三边填塞深度不小于0.2m的沥青麻筋。
(6)墙身位于地面以上每隔2～3m交错设置一个Φ10cmPVC管泄水孔，管尾采用0.3m×0.3m透水土工布包裹。
(7)垫层用碎石应由未风化的干净砾石或轧制碎石组成，级配良好，粒径小于2mm 的部分不应超过总重的45%，最大粒径不宜大于30mm，含泥量不能大于5%，不含植物残体、垃圾等杂质。
(8)基坑开挖后应及时回填并夯实，顶面做成不小于4%的排水坡。
图2 弃砟场盲沟、泄水孔、伸缩缝示意图4.2弃砟挡墙施工(1)挡墙墙身材料采用C30片石混凝土，片石量为25％。
石料应为石质一致，不易风化且未风化的硬石，无裂纹，其强度等级不应小于MU30。
片石形状不受限制，但中部厚度不应小于15cm。
砌筑前应将石料表面泥土冲洗干净。
(2)弃砟挡墙前端与地表连接处2m范围内采用50cm厚M15浆砌片石铺砌，挡渣墙顶部弃渣表面4m范围采用50cm厚M15浆砌片石铺砌以防流水冲刷。
图3 挡砟墙浆砌片石铺砌示意图(3)墙顶以上设置不小于3.0m宽度的平台，平台以上边坡坡率缓于或等于1:3的挡土墙。
(4)挡土墙胸坡坡率1:0.25，背坡坡率1:0.1，底坡坡率0.1:1。
(5)挡土墙沿强高和墙长方向应设置泄水孔，按上下左右每1～2m交错布置，并设置向外4%的排水坡。
最下一排泄水孔应高出墙前回填后地面不小于0.3m。
(6)挡土墙墙后设置袋装砂夹卵（碎）石反滤层，厚度0.3m，其顶部及最下一排泄水孔底部采用C25混凝土封闭。
弃碴场防护施工技术交底
2、弃碴坝
⑴弃碴坝应分层填筑，每层填筑厚度不大于50cm，最大粒径小于25cm，压实后孔隙率不大于24%。
⑵弃碴场分级坡面防护所用干砌片石采用弃方石渣加工制成。
技术交底
编号：THGS［2011］号
工程名称
xxxxxx
XXXXXX标项目经理部ห้องสมุดไป่ตู้
分部工程
xxxxxx弃碴场
分项工程
弃碴场防护
隧道左、右线、临建作业队：
现将xxxxxx弃碴场防护施工技术交底如下，请各作业队接收后按以下内容认真执行。
一、总体施工方案
xxxxxx出口渣场位于YK108+300东侧与路线基本平行侧沟沟道内，沟底平坦，有少量常流水，生长少量树木和杂草，易于弃土。
弃渣场施工顺序：清除表土、施工渗沟、挡墙修筑和弃渣坝填筑应同时进行，弃碴场表面50cm应进行碾压，压实后孔隙率不大于24%。弃渣过程中做好临时排水。弃碴坝应分层填筑，每层填筑厚度不大于50cm，最大粒径小于25cm，压实后孔隙率不大于24%。
二、施工工艺
1、C15片石混凝土防护挡墙
（1）基础采用机械开挖，人工修整尺寸并镶入基岩不小于1.2米。开挖完成后并达到设计要求后通知项目部技术员及现场监理验收，验收通过后方可进行下道工序。
3、排水沟、急流槽
（1）弃碴坝排水沟、急流槽应在弃碴夯实后砌筑，避免由于弃碴不均匀沉降导致构造物破坏，排水沟应与原地面沟心顺接。
（2）排水沟采用M7.5浆砌片石砌筑，厚30cm，深60cm,沟底宽60cm，沟顶宽180cm。沟壁内侧应用1：2水泥砂浆勾缝，保持美观。
弃碴场施工技术交底
单位负责人
交底人
接受人
技术交底
工程名称
技术交底单位
工程部
交底项目
弃碴场
交底日期
2017-9-20
内容：
为了避免本工程标段在施工过程中的弃碴流失对环境造成影响，做好环境、水土保持工作，隧道施工中的弃碴要严格按设计及规范要求运往指定的弃碴场，弃碴场在弃碴之前要对碴场进行防护。现对弃碴及碴场防护进行如下交底：
1、首先要在碴场周围设置截水沟，防止雨水和地表水渗入碴场造成泥石流或严重的水土流失。截水沟在碴场周围沿地表顺接，排到附近的天然水沟中。截水沟尺寸按天沟尺寸施工。
2、在弃碴过程中，要做到一边弃碴一边平整和碾压，要做到表面平整，雨天不得积水。如果碴场附近有地下水渗出时，要把地下水通过管道、暗涵或盲沟排到碴场下游，不得任何形式的水在碴场内任意渗流。
3、在弃碴场第一层设置3m高浆砌片石挡墙防护，防护按重力式路肩挡墙进行施工。
4、在危险位置制作警示牌或书写警示标语，提醒大家保护公共设施注意危险。
弃土(渣)场技术交底
XXX隧道工程编号：隧道取土场施工技术交底XXX标段工区施工技术交底书单位工程名称：弃土场 No.分部工程名称：弃土场分项工程（工序）名称：弃土场一、交底范围弃土(渣)场施工。
二、施工程序及操作要点1.施工程序施工工艺流程：便道整修→截水天沟→清除表土→开挖台阶（斜坡地段）→施作盲沟→施工挡渣墙→弃渣使用→渣场顶排水沟→复盖表土绿化复垦。
2、弃土(渣)场的选择(1)弃土(渣)场应选择在地势低洼纵向平坦的山谷处,山谷汇水面积不大,不会有洪水,从而有形成泥石流的潜在风险;(2)弃土(渣)场不应选择在线路的上游,若选择在上游应距线路有相对安全的距离,确保极端情况下对线路不得构成威胁。
（3）弃土(渣)场基底地质满足弃土稳定要求，基底不得有粘软塑状粘土，造成弃土不稳定的潜在危险。
（4）弃土(渣)场下方不得有集中居住区或大型厂矿等重要设施。
（5）弃土(渣)场位置不得有存在有潜在地质灾害的隐患。
3、操作要点（1）弃土前，需对弃土场的表层土进行处理，先清除表层不少于0.5m的软弱土层；斜坡地段应顺坡挖台阶，台阶宽度不小于2.0m；清除的地表土应堆放于临时地点，用于后期渣场顶绿化防护。
（2）渣场底整平后设置底层排水系统，树枝状布置。
主管采用4根Ф400mm打孔波纹管，沿主管两侧间隔5～10m设置Ф100mm打孔波纹支管。
（3）打孔波纹管均采取无纺布（350g/m2）包裹，Ф400mm波纹管在管周2/3以上部位打孔，孔径Ф10mm，间距15×15cm；安装时打孔侧朝上，无孔部分埋设于水泥砂浆保护层上，厚度3cm，并位于地面以下（施工前先开挖沟槽），Ф100mm波纹管同Ф400mm波纹管的连接在Ф400mm的波纹管2/3以上部分连接，并用M10浆砌片石封闭，浆砌片石厚度不小于0.5m，宽度不小于1m。
（4）弃渣场顶向外作3‰的排水坡，并纵向设置C25砼排水沟一道，沟宽3m，深1.5m。
截水沟延伸到渣场外不小于10m接入原自然水沟。
弃碴场土方开挖、外运技术交底(工程模版)
9、自卸式运输车装完土方后，应及时对其进行覆盖，防止抛洒。在驶出施工场地前，应对车轮进行冲洗干净后，方可进入市政道路。运输车在市政道路中行驶时，必须遵守交通规则。
10、施工现场必须有技术人员进行指导，必须有专职安全员在现场进行监督，防止出现安全事故。
4、严格按照本技术交底和安全技术交底施工、作业，服从统一指挥，不野蛮施工。
5、遵守项目部制定的文明施工管理规定，接收监督和考核。
三、安全措施
1、进入施工现场，必须按规定正确其工种要求的个人劳保用品，无关人员不得进入施工区域。
2、现场所用的各类施工机械，在进行作业前，应先试运转，确认其正常后方可正式作业。
6、开挖至预埋管线2米范围时，应先挖沟槽探明管线深度后，方可用机械进行开挖。
7、在进行土方开挖、外运施工过程中，对于土场中可利用的土方（由项目部管理人员确定），应按照要求运至固定区域进行储存。
三、质量要求
1、分层开挖高度≤2m；
2、出土便道宽度≥10m，以保证两车并行顺畅；
3、运输便道坡度≤8%，以利于行车方便。
技术交底人员登记表
序号
姓 名
序号
姓 名
1
13
2
14
3
15
4Байду номын сангаас
16
5
17
6
18
7
19
8
20
9
21
10
22
11
23
12
24
4、现场条件准备
施工前，土方队必须安排测量、技术人员与项目部测量人员共同对弃土场进行测量，根据合同约定标高+26.6m以上土方需要开挖、外运，同时计算需开挖、外运的土方量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.4工程机械设备必须进行性能检测，合格方可使用，并由专人驾驶。各类机械操作人员必须掌握有关安全基本知识和设备的性能。应定期对场内机械维修保养。
6.5挖土作业时，需由专人指挥。非作业人员不应进入排土作业区，作业区内的工作人员、车辆、工程机械，应服从指挥人员的指挥。
6.6按规定顺序排弃土方。在同一地段进行卸车作业时，设备之间保持足够的安全距离。
6.7弃渣场与河道、高压输电线路的铁塔等重要设施的安全防护距离宜为最终堆置高度的1.0～1.5倍。
7、环境保护措施
7.1弃土场是人工土坡，在施工过程中环境保护的重点是水土流失防治、植被保护以及水域污染防治。
7.2弃渣场弃土填筑施工前，必须在山腰位置依照山势条件设置一定数量的汇水沟渠，将降雨时的地表水流通过汇水沟进行汇流，做好拦排水，防止雨水在新弃土表面形成径流，对新地表冲刷造成水土流失，对弃土场下方造成污染。
(8)基坑开挖后应及时回填并夯实，顶面做成不小于4%的排水坡。
图2 弃砟场盲沟、泄水孔、伸缩缝示意图
4.2弃砟挡墙施工
(1)挡墙墙身材料采用C30片石混凝土，片石量为25％。石料应为石质一致，不易风化且未风化的硬石，无裂纹，其强度等级不应小于MU30。片石形状不受限制，但中部厚度不应小于15cm。砌筑前应将石料表面泥土冲洗干净。
弃渣场顶部设2%的横向排水坡，隧道弃渣完成后，应施工弃渣场顶部M15浆砌片石排水沟，排水沟纵向坡度不小于2%，以引排渣场顶部地表水。渣场边缘设置M15浆砌片石渣顶边缘水沟以截渣场外地表水。渣顶水沟末端通过支沟引排至边缘水沟，边缘排水沟与原自然沟沟底顺接，确保沟内流水能通过渣顶水沟及时排出，以防冲刷挡渣墙。渣顶边缘水沟应在堆渣边缘线以外的原状土或岩石上施工，严禁在渣场堆渣范围内施工。
图4挡墙模板加固示意图
图3 挡渣墙大样图
图5挡砟墙尺示意图
基坑采用三七灰土回填并夯实，挡土墙基础深度不小于1.25m。挡墙基坑地基承载力不小于120kpa。挡渣墙具体尺寸参照下表
表1 挡墙尺寸表
墙高
墙身尺寸
断面面积
H(m)
b(m)
B’(m)
B(m)
Δb(m)
Δh(m)
h(m)
X
A(m2)
2
0.6
0.90
4.1弃砟设置技术要求
根据施工及环保要求将弃砟场进行防护，具体的防护措施如下：
(1)弃砟场弃砟前需清除弃砟场底部地表植被及腐殖土，腐殖土集中堆放，弃砟结束后将腐殖土覆盖于砟场表面，厚度不小于50cm，复耕或播撒草籽、乔灌结合绿化。
(2)弃砟要分层填平夯实，每层夯实1m，确保后期不沉降，不对水沟产生影响。
(4)中铁一局集团有限公司对施工现场标准化建设与自然环境保护规章制度有关规定编制。
2.2编制目的
保护自然生态环境不遭破坏，针对本地区河流纵横等特点，保持原水系和水土现状不受干扰。绝不让其污染环境和水源与河流。确保实现：土地资源节约利用，水保措施落实到位，建成一流的资源节约型、环境友好型运煤专线的目标。
2、编制依据与目的
2.1编制依据
(1)蒙西华中铁路股份有限公司蒙陕指挥部文件《关于做好环境保护和水土保持工作的通知》要求，《水污染防治法》等法律法规规章制度，蒙西华中铁路股份有限公司相关文件要求。
(2)集义隧道、桑树坪隧道设计图纸。
(3)隧道弃砟场挡土墙设计图纸，图号：“蒙华浩三段施隧70-112～118”。
(3)弃砟填筑边界边坡坡率不得陡于1：3，填筑分级高度不得大于6m，每级平台设置3m宽平台，坡面可进行铺土种草绿化。（详见图1）
图1 弃砟场坡面填筑示意图
(4)挡墙墙身材料采用C30片石混凝土，石料应为石质一致，不易风化且未风化的硬石，无裂纹，其强度等级不应小于MU30。片石形状不受限制，但中部厚度不应小于15cm。砌筑前应将石料表面泥土冲洗干净。
7.5施工时，定期对施工便道进行洒水降尘，防治施工扬尘对地表植被和农作物产生不利影响。运输易产生扬尘的土石方，运输车辆应装料适中，并采用篷布覆盖。
7.6清理施工机械、设备及机械的废水、废油等有害物质以及生活污水，不得直接排放河流、池塘或其他水域中，也不得倾泻于饮用水源附近的土地上，以防污染水源和土壤。

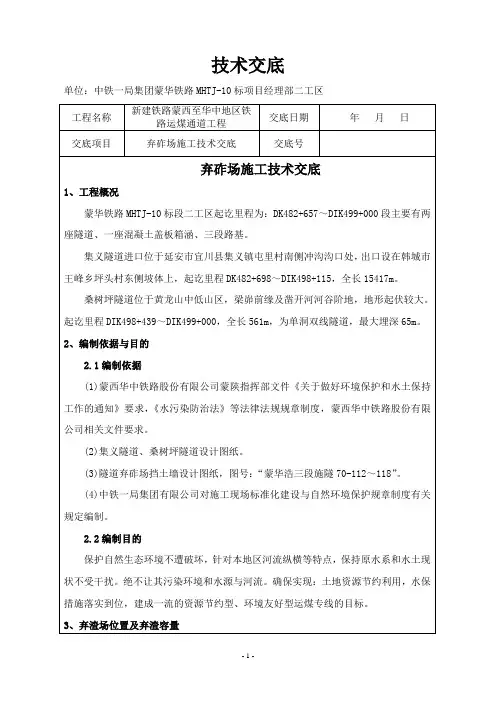

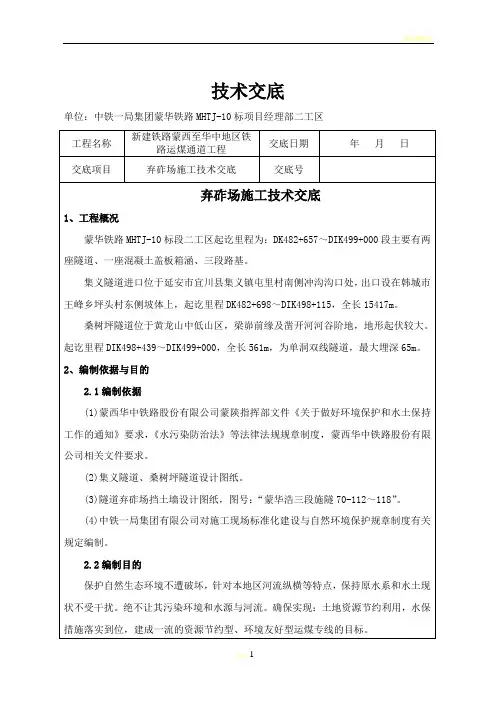

技术交底
单位：中铁一局集团蒙华铁路MHTJ-10标项目经理部二工区
工程名称
新建铁路蒙西至华中地区铁路运煤通道工程
交底日期
年 月 日
交底项目
弃砟场施工技术交底
交底号
弃砟场施工技术交底
1、工程概况
蒙华铁路MHTJ-10标段二工区起讫里程为：DK482+657～DIK499+000段主要有两座隧道、一座混凝土盖板箱涵、三段路基。
5、施工注意事项
5.1挡土墙基础必须置于稳定的地层上。
5.2雨季施工挡土墙时宜搭设雨棚，地面上加筑适当高度的围埂，以防地表汇集雨水流入基坑内，保持基坑干燥。基坑开挖前应做好地表截、排水及防渗工作。
5.3基坑弃土或坑边材料的堆放位置与高度应不影响基坑的稳定。开挖后及时验槽，认真核对地质资料，如遇地层情况与设计不符时，现场应及时反馈工区工程部，由工程部与设计及业主沟通，以便修正设计参数。
(5)挡土墙沿强高和墙长方向应设置泄水孔，按上下左右每1～2m交错布置，并设置向外4%的排水坡。最下一排泄水孔应高出墙前回填后地面不小于0.3m。
(6)挡土墙墙后设置袋装砂夹卵（碎）石反滤层，厚度0.3m，其顶部及最下一排泄水孔底部采用C25混凝土封闭。
(7)挡墙混凝土模板采用1.5cm厚的组合竹胶板，现场加工安装。模板应按挡墙结构尺寸线进行拼装，模板拼装成型后采用Φ14的钢筋对拉加固，拉线、吊垂线校正模板尺寸，模板安装必须稳固牢靠，接缝严密，不得漏浆。接缝处提前采用双面胶条进行粘贴。模板与混凝土的接触面必须清理干净并涂刷隔离剂。采用钢管支架、方木用于支撑及加固模板。
0.90
0.09
0.1
1.54
3
1.0
1.44
1.45
0.14
0.1
3.78
4
1.3
1.89
1.90
0.19
0.1
6.58
5
1.7
2.44
2.45
0.24
0.1
10.67
6
2.0
3.08
3.10
0.2
0.4
0.31
0.1
15.26
7
2.5
3.83
3.85
0.3
0.6
0.38
0.1
22.09
4.3防排水施工
7.3在弃渣过程中，严格按照摊铺、碾压程序施工，严禁未经碾压直接摊铺。弃渣摊铺过程中，依照施工进展形成内高外低的坡势，在汇流沟渠上设置一定数量的集流槽，将水流中的泥土进行沉淀。
7.4施工作业前，将弃土场地表土清理到用地边界，清表时，严禁烧荒，避免引发火灾。弃土完成后，对弃土场进行全面环保处理，坡面进行植草防护，以减少水土流失及绿地、耕地的损坏。
集义隧道2#斜井设置2座弃砟场，1号弃砟场位于DK491+000左侧1600m处沟内，弃砟约25.6万方（实方），占地56.4亩，平均运距1.9公里。2号弃砟场位于DK491+400左侧1980m处沟内，弃砟约15.8万方（实方），占地24.2亩，平均运距2.1公里。
集义隧道3#斜井弃砟场位于DK494+700左侧300m处沟内，弃砟场设计容量为68.2万方（虚方），占地99.7亩（其中林地19.7亩，荒地80亩），平均运距0.6公里。
(2)弃砟挡墙前端与地表连接处2m范围内采用50cm厚M15浆砌片石铺砌，挡渣墙顶部弃渣表面4m范围采用50cm厚M15浆砌片石铺砌以防流水冲刷。
图3挡砟墙浆砌片石铺砌示意图
(3)墙顶以上设置不小于3.0m宽度的平台，平台以上边坡坡率缓于或等于1:3的挡土墙。
(4)挡土墙胸坡坡率1:0.25，背坡坡率1:0.1，底坡坡率0.1:1。
3、弃渣场位置及弃渣容量
3.1集义隧道弃渣场
集义隧道进口弃砟场位于DK482+550左侧140m处沟内，为荒地，弃砟约29.03万方（实方），占地90亩，平均运距0.6公里。
集义隧道1#斜井弃砟场位于DK486+700左侧1760m处沟内，为荒地，弃砟场设计容量为40.3万方（实方），占地96.2亩，平均运距4.1公里。
5.6挡土墙两端进入原地层不小于1.5m。
5.7挡墙高度范围墙后填土方向10m内填土、渣压实标准不小于路堤基床以下压实标准。
6、安全生产保证措施
6.1贯彻执行上级制定的安全措施，严格安全生产管理，建立各项安全规章制度和奖罚制度；认真做好安全防护，确保施工安全。
6.2经常检查“安全操作规程情况”，严禁违章指挥和违章作业；坚持持证上岗制。
集义隧道进口位于延安市宜川县集义镇屯里村南侧冲沟沟口处，出口设在韩城市王峰乡坪头村东侧坡体上，起讫里程DK482+698～DIK498+115，全长15417m。
桑树坪隧道位于黄龙山中低山区，梁峁前缘及凿开河河谷阶地，地形起伏较大。起讫里程DIK498+439～DIK499+000，全长561m，为单洞双线隧道，最大埋深65m。
7.7禁止在施工现场焚烧油毡、橡胶、塑料、皮革、树木，枯草、各种包装袋及其它会产生有毒、有害烟尘恶臭气体物质。
交底人
复核人
5.4挡土墙基础施工严禁大面积开挖基础，一次开挖长度控制在10～15m，倾斜基底应确保斜基底尺寸要求，以利于墙身稳定。基坑回填必须夯实，墙后弃土及时跟进并压实，弃渣不得形成松渣或空洞形成。
5.5挡土墙在砌筑过程中不应做成水平通缝，在墙趾台阶转折处，应用大块坚硬的片石交错砌筑，并做成齿缝，以保证该处的强度和整体性。
