第44届世界技能大赛CAD-机械设计赛项模拟题
机械制造与CAD技术考试试题
机械制造与CAD技术考试试题题目一：机械制造相关知识1. 请简要介绍机械制造的定义和重要性。
2. 什么是机械原理？请用一个例子进行说明。
3. 请列举几种常见的工艺加工方法，并简要介绍其原理和适用范围。
4. 什么是机床？请说明其作用和分类。
5. 请简述数字化制造在机械制造中的应用，并举例说明。
题目二：CAD技术相关知识1. 请简要介绍CAD技术的定义和作用。
2. 什么是CAD软件？请列举几种常见的CAD软件，并简要介绍其特点和应用范围。
3. 请简述CAD技术在机械设计中的应用，并说明其优势。
4. 请列举CAD技术在制造过程中的应用，并简要介绍其实施步骤。
5. 请说明CAD技术在产品生命周期管理中的作用，并简述其主要功能。
题目一：机械制造相关知识机械制造是指利用机床、工具、设备等进行各种金属和非金属材料的切削、加工和成型的过程。
它是现代工业生产中不可或缺的一部分，对于提高生产效率、保证产品质量具有重要意义。
机械原理指的是研究机械运动和能量转换的基本原理。
例如，杠杆原理是机械原理的典型代表，它可以用来解决杠杆平衡的问题。
当一个杠杆上有两个物体，它们分别位于杠杆的两侧，只要满足力矩平衡条件，杠杆将保持平衡。
常见的工艺加工方法包括铣削、车削、钻削、磨削等。
铣削是利用铣刀旋转切削的方法，适用于平面、曲面等复杂形状的加工；车削是利用车刀旋转切削的方法，适用于轴线对称的零件加工；钻削是利用钻头的旋转切削的方法，适用于孔的加工；磨削是利用磨料的质磨或电火花的形成加工的方法，适用于细加工和高表面质量的要求。
机床是用来进行金属加工的机械装备。
它通过装置夹持工件，驱动刀具进行切削，从而实现工件的加工。
根据加工方式，机床可以分为数控机床、数码机床和特殊机床等。
数字化制造是指利用计算机技术对工业制造过程进行数字化仿真、规划、优化和管理的一种制造模式。
它可以通过模拟加工过程来发现问题并进行改进，从而提高生产效率和产品质量。
例如，在汽车制造业，数字化制造可以用来进行车体结构的优化设计，减少重量和成本，并提高车辆的安全性。
机械CADCAM模拟试卷(共三套包答案)

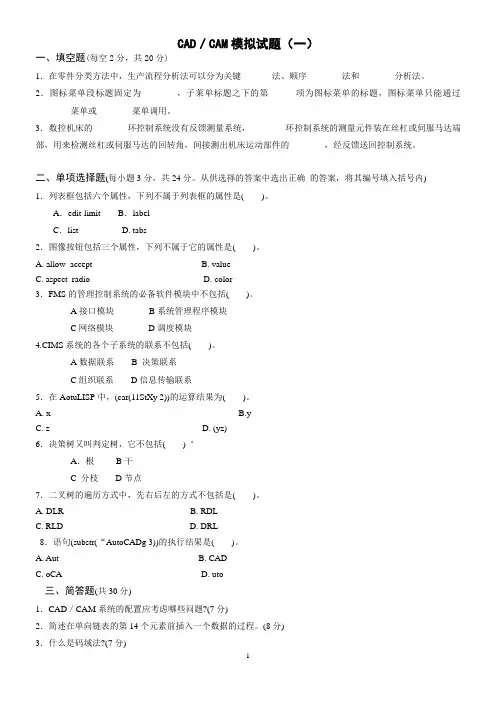

CAD／CAM模拟试题（一）一、填空题(每空2分，共20分)1．在零件分类方法中，生产流程分析法可以分为关键_______法、顺序________法和________分析法。
2．图标菜单段标题固定为________，子莱单标题之下的第______项为图标菜单的标题，图标菜单只能通过________菜单或________菜单调用。
3．数控机床的________环控制系统没有反馈测量系统，________环控制系统的测量元件装在丝杠或伺服马达端部，用来检测丝杠或伺服马达的回转角，间接测出机床运动部件的________，经反馈送回控制系统。
二、单项选择题(每小题3分，共24分。
从供选择的答案中选出正确的答案，将其编号填入括号内)1．列表框包括六个属性，下列不属于列表框的属性是( )。
A．edit-limit B．labelC．list D. tabs2．图像按钮包括三个属性，下列不属于它的属性是( )。
A. allow_acceptB. valueC. aspect_radioD. color3．FMS的管理控制系统的必备软件模块中不包括( )。
A接口模块B系统管理程序模块C网络模块D调度模块4.CIMS系统的各个子系统的联系不包括( )。
A数据联系 B 决策联系C组织联系D信息传输联系5．在AotuLISP中，(car(11StXy 2))的运算结果为( )。
A. xB.yC. zD. (yz)6．决策树又叫判定树，它不包括( )‘A．根B干C 分枝D节点7．二叉树的遍历方式中，先右后左的方式不包括是( )。
A. DLRB. RDLC. RLDD. DRL8．语句(substr(“AutoCADg 3))的执行结果是( )。
A. AutB. CADC. oCAD. uto三、简答题(共30分)1．CAD／CAM系统的配置应考虑哪些问题?(7分)2．简述在单向链表的第14个元素前插入一个数据的过程。
(8分)3．什么是码域法?(7分)4．派生式CAPP系统和创成式CAPP系统的工作原理有何不同?(8分)四、阅读理解题(每题13分，共26分)1.写出在AotuCAD编辑状态中运行函数tu时，在屏幕图形区和文本区的显示结果(de[un c:tu (/ pcl pc2 pc3 r p1 p2 p3 p4)(setq pcl (list 50.0 60.0))(setq pc2 (list 50.0 20.0))(setq r 20.0)(setq p1(polar pcl o r ))(setq p2(polar pc1 pir))(setq p3(polar pcl2 o r ))(setq p4(polar pc2 pir))(princ pcl pc2 pc3 r p1 p2 p3 p4)(command "arc" p1 “c” pc1 p2)(command "arc" p4 “c” pc2 pc3)(command "line" p1p3 “” )(command "line" p2p4 “c” ))2．绘出在AotuCAD编辑状态中下述文件在屏幕上显示的两级下拉菜单的内容*** popll[离合器][牙嵌式] *c* cyaqian[——][摩擦片式] *c* cmocapian[一>干式] *c* cgan[<一湿式] *c* cshi[——][磁粉式] *c* ccifen}参考答案一、填空题(每空2分，共20分)l。
第44届世界技能大赛广州市选拔赛CAD机械设计项目技术文件
第44届世界技能大赛广州市选拔赛CAD机械设计项目技术文件第44届世界技能大赛广州市选拔赛CAD机械设计项目技术文件本文件根据世界技能大赛竞赛章程、议事规则，参考世界技能大赛CAD机械设计项目相关技术文件，以国家职业资格计算机辅助设计绘图员（机械）三级职业标准为基础，适当增加新知识、新技术、新设备、新技能的相关内容进行编制。
一、赛项简介项目名称：CAD机械设计项目定义：CAD机械设计是利用计算机辅助设计软件（CAD 软件）进行机械工程设计，实现对设计数据的创建、修改、分析或优化等。
其数据信息包括解决行业人员面对的工程问题时所需的零部件制造和存档信息；其解决方案要遵循相关行业标准、GB标准或ISO标准以及该领域的最新规定。
试题模块包括机械装配与加工工程图、逆向设计。
二、竞赛使用软件SolidWorks2015 中文版Autodesk Inventor2016 中文版(注：允许参赛选手使用上述之外的软件，但需要自带拥有正版授权的安装包，并提供授权书，比赛过程自行维护。
)三、能力描述1.相关软件和硬件的使用●启动设备电源并激活相应的建模软件●设置和检查外围设备，如键盘、鼠标、3D鼠标、绘图仪和打印机●使用计算机操作系统和专业软件熟练创建、管理并存储文件●从屏幕菜单或图标上选择正确的绘图模块●使用各种技术来访问和使用CAD 软件，例如鼠标手势、菜单或工具栏●为软件进行参数设置●有效地规划制作过程，使生成作品过程高效快捷●使用绘图仪和打印机，打印并输出作品2.三维建模●零件建模●曲面建模●创建零件族（ipart）●确定材料特性（密度等）●为零件设置表面颜色和材质●构建装配体（包括子装配体）●浏览基本信息以便高效率地规划工作●从数据文件获取信息●针对丢失的尺寸，估算近似值●按照要求，把已经建好模型的零件装配到子装配体中●利用贴图命令粘贴图像，比如粘贴徽标一类图像3.渲染图片、动画●用灯光、背景、插图等方法生成渲染图像、视频●存储并标记图像以备将来查找使用●理解模型资源信息并准确地用于计算机生成的图像、视频●应用图纸资源提供的材料属性●创建零件和装配体的渲染图像和仿真动画●调整颜色、底纹、背景、零部件的可见性和拍摄的角度，以突出关键部分●用于表达打印完成的图像4.三维装配●设计与机械设备的相关功能，采用行业先进解决方案进行设计●生成用以展示不同的零件怎么工作的或怎么被装配到一起的动画●保存，以备将来使用5.逆向设计●使用业界接受的测量仪器测定实体模型的尺寸（见附件2）●创建手绘草图●利用测量工具以生成准确的实体模型6.制图与测量●基于GB标准并配有必要的书面说明，生成工程图●运用GB标准标注基本尺寸和公差、几何尺寸和公差●利用技术制图规则和当下流行最新版GB标准●插入书面信息，例如零件号和含有多列注释内容的明细表，这些都应符合GB标准●创建二维零件图●创建爆炸式正等轴测视图四、竞赛内容与形式竞赛内容包含：零件三维建模、三维装配建模、照片级渲染图像创建、虚拟装配及运动模拟仿真、绘图与标注、材料工艺。
工业产品设计CAD技能大赛模拟试题二
“计算机辅助设计（工业产品CAD）”模拟赛题参赛选手须知1、本赛项比赛时间240分钟，赛题共3大题4道题目。
2、比赛正式开始之前，参赛选手不得开启题目边缘封条。
3、选手不得损坏赛题及图册的装订钉，拆散赛题或图册。
4、参赛选手须严格按照题目规定的路径及名称保存文件。
5、参赛选手应及时保存文件，以便设备故障时迅速恢复。
6、工程图参考赛题样式，按机械制图“图样画法”国家标准绘制；工程图标题栏，明细表具体操作如下；（1）工程图标题栏要求填写图样名称，图样代号，零件材料，零件重量及基础视图比例。
（2）工程图明细表栏要求包含序号，代号，名称，数量，材料，重量及备注；明细栏总宽180mm，各列宽度依次为8mm,40mm8mm38mm22mm20mm。
7、所有模型及工程图、效果图等由Autodesk Inventor2013完成；效果图分辨率不得低于800x600；说明文档可用Microsoft PowetPoint2007完成8、赛题中所有工程图同时提供电子版。
”题目 1：调节器请选手根据给出的图纸及相关要求，完成调节器的建模与表达，适当 的补足缺少的旋钮、按键、屏幕等。
需要提交的文件见文件要求。
[注意]题目 1 所有的文件需保存在“E\工位号\1 调节器 ；请勿为不同类型的 文件建立单独的文件夹。
[文件要求]题目 1 需要提交的文件包括：1、调节器零部件的三维数字模型（*.ipt 、 *.iam 文件）2、调节器上盖和下盖工程图（.idw 文件）3、调节器的六视图（.idw 文件）4、调节器的爆炸图及明细栏（.ipn .idw 文件）5、调节器的装配图（.idw 文件）6、调节器的效果图 2 张（.png 文件或其他类型的图片文件，分辨率 800x600）[提供图纸]图1-1上壳图1-2下壳”图 1-3 上壳、下壳装配图题目 2 诺基亚手机 请选手根据给出的图纸及相关要求，完成诺基亚手机的建模与表达， 适当的补足缺少的零件。
精选2020年机械制图AUTOCAD模拟考试388题(含答案)
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在什么情况下，多线可以进行修剪( )。
AA)分解B)结合C)断开D)编组2．A)bp3B)stbC)ctbD)pcp3．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。
ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面4．绘制多段线的命令是( )。
BA)LINEB)PLINEC)XLINED)MLINEAUTOCAD的层不可以改名的是( )。
CA)1图层B)第二图层C)0层D)任意层UCS是AUTOCAD中的( )。
BA)世界坐标B)用户自定义坐标C)视图坐标D)父系坐标5．在多边形工具中，多边形的边数最多可有多少边( A)A)1024B)17C)30D)无数.用TEXT命令画圆直径符号“?”应用( )。
DA)%%uB)%%pC)%%oD)%%cCAD当中的图形文件是( )。
AA)矢量图B)位图C)点阵图D)矢量图或位图AUTOCAD软件的设计特点是( )。
DA)参数化强B)可视化强C)界面友好D)精确6．图层名字最长为(A )个字符A)255B)254C)10D)10OOPS能恢复几步( A)A)1步B)3步C)4步D)5步7．〔命令行〕对话框与绘图窗口切换的快捷键是( )。
BA)F1B)F2C)F4D)F78．当光标处于绘图区内，使用( C )可调用一次性特殊点捕捉光标菜单A)TAB＋鼠标器右键单击B)TLT＋鼠标器右键单击C)SHIFT＋鼠标器右键单击D)鼠标器右键单击CAD中自动保存时，临时文件的扩展名为( D )A)DWGB)DWTC)DLLD)AC$9．若要计算某个图形区域的面积应使用的命令是( )。
AA)AREAB)DREAC)BREAD)DISTANCE10．不属于布尔运算的命令有( )。
BA)差集；B)打断；C)并集；D)交集；11．下列表示?120的字符代码是( )。
CA)%%u20B)%%o120C)%%c120D)%%d12012．在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来( )。
第44届世界技能大赛CAD_机械设计赛项模拟题
第44届世界技能大赛CAD-机械设计TP05_42Selection_M1_20120602试题模块一:零件图--装配图--爆炸视图--运动仿真动画工作时间:3小时（180分）本任务单给出“机械手”工作原理、全套零件图和零件清单,要求完成下列任务。
一、给定数据资料：★机械手工作原理本结构是S型半软糖包装机扭尾装置中的机械手，工作原理是滑轮11由凸轮摆杆控制向右（或向左）运动，推动齿条轴5向右（或向左）运动，由于齿轮啮合使钳爪2、3闭合或开，抓紧或松开糖纸。
滑动齿轮7与扭结轴6是键连接。
滑动齿轮在主动齿轮的带动下旋转，因而扭结轴转动，因其头部由小轴4与件2、3连接，于是钳爪转动致使糖纸扭结。
因在扭结过程中纸的长度缩小，所以由凸轮摆杆控制滑动齿轮有轴向位移，补偿在扭结过程中纸的长度变化。
机身与件15为过盈配合。
★零件清单：1．橡胶圈2．钳爪3．钳爪4．小轴5．齿条轴6．扭结轴7．滑动齿轮8．键4×149．垫圈2010．螺母M20×1.511．滑轮12．弹簧13．弹簧座14．销2.5×12(3件)15．钢套16．螺钉M3×8(4件)★零件图二、工作任务：任务1：1.建立各个零件的几何模型和机械手装配体。
对于图纸上缺失的技术信息，选手自己叛断。
标准件查不到信息可以根据结构和提供的信息选择类似的。
2.确定钳爪（零件2、3）图纸上带？号零件的长度在工程图上标注其数值。
要求画出该零件的工程图，标注其所有尺寸和技术要求。
视图、图幅大小及标题栏配置自选。
其它零件不画工程图。
任务2：绘制装配图，视图、图幅大小及标题栏配置自选，并添加一个轴测图和零件清单，零件清单可写在另外一纸上。
装配图应尽可能完整地反映出机械手的工作原理传动路线结构特点以及各零件的装配位置。
任务3：生成机械手爆炸视图，根据装配方向决定不同零件的位置，并标注零件编号。
任务4：生成机械手运动仿真动画，其中扭结轴应逐渐透明然后消隐，能看到齿条轴部机构的运动。
第44届世界技能大赛CAD_机械设计赛项模拟题
第44届世界技能大赛ＣAD-机械设计TP05＿４2Seleｃtioｎ _M1_201２06０2试题模块一:零件图－－装配图--爆炸视图－-运动仿真动画工作时间:ﻩ3小时(180分)本任务单给出“机械手”工作原理、全套零件图与零件清单，要求完成下列任务。
一、给定数据资料:★机械手工作原理本结构就是S型半软糖包装机扭尾装置中得机械手，工作原理就是滑轮11由凸轮摆杆控制向右(或向左）运动,推动齿条轴5向右（或向左)运动，由于齿轮啮合使钳爪2、3闭合或张开,抓紧或松开糖纸。
滑动齿轮7与扭结轴6就是键连接。
滑动齿轮在主动齿轮得带动下旋转,因而扭结轴转动,因其头部由小轴4与件2、3连接,于就是钳爪转动致使糖纸扭结。
因在扭结过程中纸得长度缩小,所以由凸轮摆杆控制滑动齿轮有轴向位移,补偿在扭结过程中纸得长度变化。
机身与件15为过盈配合。
★零件清单:1.橡胶圈2.钳爪3.钳爪4.小轴5.齿条轴６.扭结轴7.滑动齿轮8．键4×1４9.垫圈201０.螺母M２0×1、5１1．滑轮１2.弹簧1３.弹簧座１4．销2、5×１2(3件) 1５.钢套1６.螺钉M３×8（4件) ★零件图二、工作任务：任务1:1、建立各个零件得几何模型与机械手装配体。
对于图纸上缺失得技术信息,选手自己叛断。
标准件查不到信息可以根据结构与提供得信息选择类似得。
2、确定钳爪(零件2、３)图纸上带？号零件得长度在工程图上标注其数值。
要求画出该零件得工程图,标注其所有尺寸与技术要求。
视图、图幅大小及标题栏配置自选。
其它零件不画工程图。
任务2:绘制装配图,视图、图幅大小及标题栏配置自选,并添加一个轴测图与零件清单,零件清单可写在另外一张纸上。
装配图应尽可能完整地反映出机械手得工作原理传动路线结构特点以及各零件得装配位置。
任务3:生成机械手爆炸视图，根据装配方向决定不同零件得位置，并标注零件编号。
任务4:生成机械手运动仿真动画，其中扭结轴应逐渐透明然后消隐,能瞧到齿条轴内部机构得运动。
CAD机械设计.doc-世界技能大赛项目
全区职业技能竞赛技术文件世界技能大赛项目（CAD机械设计）技术文件内蒙古自治区世界技能大赛项目暨服务类职业技能竞赛组委会2013年8月CAD机械设计项目竞赛技术文件一、竞赛技术文件制定原则参考世界技能大赛CAD机械设计项目竞赛题目，并结合自治区实际情况制定。
依据国家职业技能标准，注重基本技能，体现现代技术，结合生产实际，考核职业综合能力，并对技能人才培养起到示范指导作用，接轨国家技能大赛。
二、选手应具备的能力1、零件的三维几何建模熟悉windows xp操作系统下的三维CAD软件系统的相关知识，能为自己所用的软件系统配置正确参数，并能正确的管理计算机文档和软件；2、工程制图选手能够读懂符合GB或ISO标准的产品零件图、装配图；选手能够按照不同的应用目的生成具有不同视图形式的工程图纸；选手能够熟练使用A3打印机。
三、比赛地点、内容、形式和成绩计算（一）比赛地点：内蒙古化工职业学院（二）比赛内容本次大赛分综合技术理论考试、现场上机操作两场考试。
（三）比赛形式采用单人单机比赛形式，独立完成规定的工作任务。
（四）成绩计算综合技术理论考试占总成绩的30%，现场上机操作技能考核占总成绩的70%。
四、试题范围、比重、类型及其它(一)理论知识比赛1、命题范围依据国家颁发的《制图员》国家职业标准三级（高级）机械制图标准、结合机械设计、机械加工基本知识制定。
（1）职业道德1）职业道德基本知识。
2）职业守则。
（2）基础知识部分●机械制图基础理论●机械加工、设计的基础知识●CAD软件知识通用知识2、试题比重基础知识约占试卷总分的75%； CAD相关知识约占试卷总分的25%。
理论知识比赛内容比重表项目比重职业道德5% 基本要求机械制图、机械加工、设计基础知识70%CAD相关CAD软件通用知识25% 知识合计100%3、试题类型采用客观题的形式命题。
（选手自带答题用品）。
4、比赛时间比赛时间为90分钟。
满分100分。
(二)上机操作比赛1、比赛时间与要求1)实际操作考核在计算机房采用上机操作方式进行，每位参赛选手一个机位。
