靶片水流开关工作原理
插入靶式流量开关
插入靶式流量开关OPEC-3110型原理结构当流速超过设定值时，流体推动桨片，通过水流开关内的机械装置带动顶部的微动开关，其单刀双掷开关触点(SPDT)可使一个回路导通,而同时切断另外一个回路.该水流开关通常使用在需要联锁作用或"断流"保护的场所。
可调整桨片的数量及修整桨片长度,以适应不同管径及流速的需求。
产品描述水流开关具有SPDT输出，性能优异，高精度可靠性。
可安装在水管或对铜无腐蚀性作用的液体管路中。
当液体流量达到一定速率时，可以不到额定点、其中一个回路关闭，另一个回路打开。
水流开关仅用于0℃以上的液体介质，亦可用于高盐的液体，但非划为危险的液体。
水流开关可安装在户外，可以水平或垂直安装在管路中。
水流开关仅用于操作控制。
必须加强安装人员的责任心和极限控制、报警监视系统，防止控制失效的发生。
注：水流开关不能遭水击，如在水流开关下游装有快速闭合阀，必须使用节流器。
产品应用水流开关主要应用于水处理系统、中央空调、水冷机组等领域，适用于水、乙二醇及其它任何对黄铜,磷铜无腐蚀作用及对密封性能无影响的液体。
性能参数外壳防护等级IP54 或 IP67输出形式：微动开关SPDT输出接线方式：端子接线触点寿命：10万次环境温度: -25～80℃使用介质温度范围：-10～90℃（-30～350℃)工作介质：空气、水和油重复性:±2.5%总量程最大承压：16公斤或 40公斤输出: 机械开关常开或常闭微动开关参数：24VDC,15A250VAC,15A 380VAC,5A材质: 主体： 304不锈钢过程连接：黄铜 & 304不锈钢连接杆：黄铜& 304不锈钢靶片： 316L不锈钢防护外壳：塑料聚合物&304不锈钢参数表1适用于管径≤DN150 6"管道时安装管径适用靶片号压力可调范围迟滞重量DN 公斤L/min（水.空气）L/min（水.空气）kgDN25 「1」 1 16 40 20…48 80.55 DN32 「1 1/4"」 1 16 40 34…100 10DN40 「1 1/2"」 1 16 40 65…160 14 DN50 「2"」 1 16 40 120…280 26 DN65 「2 1/2"」 1 16 40 210…550 18 DN80 「3"」 1 16 40 380…750 20 DN50 「2"」 2 16 40 40…140 18 DN65 「2 1/2"」 2 16 40 110…340 15 DN80 「3"」 2 16 40 180…470 18 DN100 「4"」 2 16 40 350…920 20 DN80 「3"」 3 16 40 115…220 20 DN100 「4"」 3 16 40 210…590 20 DN125 「5"」 3 16 40 380…1200 40 DN150 「6"」 3 16 40 550…1800 80参数表2适用于管径≥125mm 时 接口高度适用靶片号压力 可调范围 迟滞 重量 mm 公斤 m/s （水.空气）m/s （水.空气）kg 25 4 16 40 0.37…1.22 0.05 0.5525 5 16 40 0.26…0.86 0.04 0.55 50 4 16 40 0.57…1.68 0.08 0.55 50 51640 0.33…1.08 0.050.55选型代码 1 2 3 43110- - - -外形结构1 25 NPT1" 外管螺纹 (适用管径≥DN25)量程范围1 POM 工程塑料2 黄铜2 3 不锈钢304防护盖材质与颜色R 塑料防护外壳（红色）B 塑料防护外壳（蓝色）G塑料防护外壳（绿色）W塑料防护外壳（白色）BK塑料防护外壳（黑色）L铸铝防护外壳3304304不锈钢防护外壳特殊定制项GY耐高压40bar4GW耐高温350°C(该选项防护等级IP67)。
靶式流量计
靶式流量计专业：班级：姓名：绪论在流体检测过程中，对于带有悬浮颗粒的易沉淀物体，尽管可利用同心孔板进行测量，但其安装的精确与否对测量精确度有很大的影响。
扇形孔板可以消除安装对测量精确度的影响，但安装费用较高，而且没有充分的流量系数数据，致使其精确度很低。
一些绝缘的油类，由于其导电性能极差，虽然对这些油类曾采用电磁流量计作过测试，但至今仍未有实际应用的范例。
对于高粘度、赃污和非导电性等流体，采用变截面流量计、电磁流量计及孔板等进行测量发生了困难。
因此，人们开始寻找检测这些‘困难流体的其它途径。
1961年，人们开始了靶式流量计的研究。
当时，采用这种流量计测量这些困难流体，测量精确度占次要地位，所以对提高仪表测量精确度没有付出甚多的工作，对改善仪表的再现性则研究得较为彻底。
当利用该流量计测量那些所谓的非‘困难流件时，仪表的测量精确度便成了比较突出的问题。
靶式流量计对粘度敏感较其它形式的流量计弱，因此，如果流体的粘性系数是常数，或者可以控制，那么较高的精确度和再现性将是可以达到的。
一、靶式流量计的特点1、对介质的条件要求很低，靶式流量计可测量高粘度的流体，如沥青、重油、聚乙烯醇等粘度较高的液体，也可测量易结晶、易凝结和带有悬浮颗粒的流体。
此外，还适用于非导电流体、气体、蒸汽及脉动流体的测量。
2、结构简单，没有转动、滑动等可动部件，避免磨损和束缚机构，与差压式流量计相比，不需易堵、易漏和易冻的导压管，也不需切断阀、沉降器等辅助设施，给安装和维修带来了方便。
3、灵敏度较高。
采用高灵敏度的电阻应变仪直接检测流体流动，对断续计量和急剧变化的流动测量也能有相当好的响应4、对应用场所的条件要求不高靶式流量计对介质的温度、压力和粘度的变化不敏感。
其工作压力一般小于lO5个大气压，最高工作压力可达3500个大气压，测量介质的温度变化范围较大，一般为一160~340摄氏度5、可用于大口途、大流量测量。
仪表口径一般为12～2O0 mm，最大口径可达1200 mm，流量测量下限为0．075 L／s，上限没有任何限制6、压力损失较大。

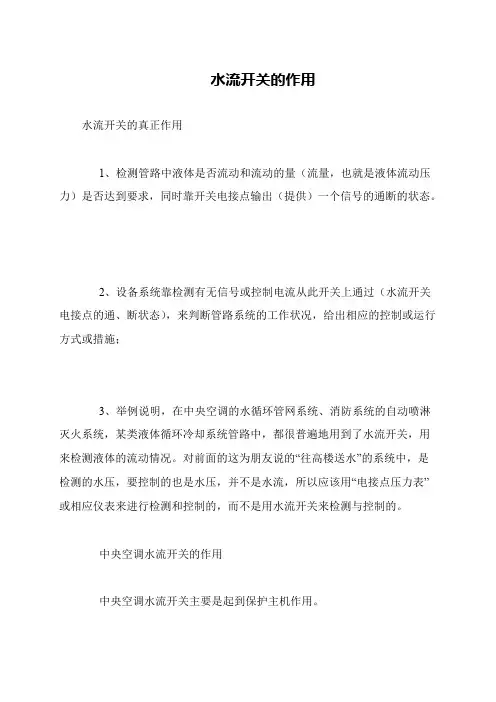

水流开关的作用
水流开关的作用
水流开关的真正作用
1、检测管路中液体是否流动和流动的量（流量，也就是液体流动压力）是否达到要求，同时靠开关电接点输出（提供）一个信号的通断的状态。
2、设备系统靠检测有无信号或控制电流从此开关上通过（水流开关电接点的通、断状态），来判断管路系统的工作状况，给出相应的控制或运行方式或措施；
3、举例说明，在中央空调的水循环管网系统、消防系统的自动喷淋灭火系统，某类液体循环冷却系统管路中，都很普遍地用到了水流开关，用来检测液体的流动情况。
对前面的这为朋友说的“往高楼送水”的系统中，是检测的水压，要控制的也是水压，并不是水流，所以应该用“电接点压力表”或相应仪表来进行检测和控制的，而不是用水流开关来检测与控制的。
中央空调水流开关的作用
中央空调水流开关主要是起到保护主机作用。
水流量开关的工作原理及优点
上海安巢在线控制技术有限公司WF2系列水流开关水流量开关的工作原理
当ACOL水流量开关内有水流动，水流量≥1.0L/min时，水流量开关内的磁芯受水流推动产生位移，磁芯位移带动磁源产生磁控作用使水流开关输出“通”信号。
该信号输入设备控制系统，经控制系统实现控制作用，当水流量小于启动流量时，水流开关输出“断”的信号。
控制系统产生与上述相反的控制作用.
换句话说就是：
ACOL水流量开关当管路中的水流量大于1L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出"1"开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。
当管路中的水流量小于1L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出"0"开关信号,停止系统的工作。
水流量开关的优点：
(一)水流量开关低流速(量)动作
(二)水流开关结构简单,动作接触面小
(三)水流量开关低含量杂物水流也可适用
(四)它具有特殊杂物阻塞时可在线清除
(五)流量开关具有灵敏度高、耐久性强等优点。
靶式流量开关靶式水流开关设备工艺原理
靶式流量开关靶式水流开关设备工艺原理一、引言靶式流量开关和靶式水流开关是目前工业自动化应用广泛的仪器设备，其特点在于结构简单、使用方便、响应速度快等，因此在流量控制、温度调控、液位检测等方面有着重要的应用。
本文主要介绍靶式流量开关和靶式水流开关的工艺原理。
二、靶式流量开关靶式流量开关是一种通过测量流体的流量来控制工业过程的仪器，其主要由靶管、传感器、控制电路组成。
2.1 靶管靶管是靶式流量开关的核心部件，它是一种垂直或斜置的直管道，其长度为L，直径为D。
在靶管中间有一片平面靶，其直径为d，靶管上下游分别布置有压力孔和差压孔。
2.2 传感器传感器主要用来监测靶管中的差压信号，从而实现流量的测量。
传感器有多种类型，常见的有压电传感器和电容传感器两种。
控制电路是靶式流量开关的核心部分，它主要用来处理传感器采集到的差压信号，并根据用户设定的阈值来控制流体的流量。
通常控制电路有两种模式：常开和常闭模式。
三、靶式水流开关靶式水流开关是一种用于检测水流量和水压力的仪器，它主要由靶管、水平管、传感器和控制电路组成。
3.1 靶管靶管是靶式水流开关的核心部件，它采用与靶式流量开关相同的结构，也是一种垂直或斜置的直管道，其长度为L，直径为D。
在靶管中间有一片平面靶，其直径为d，靶管上下游分别布置有压力孔和差压孔。
3.2 水平管水平管是靶式水流开关的辅助部件，其主要作用是使水流在流经靶管前获得一定量的能量，从而提高靶管中的差压，增强测量的准确性。
3.3 传感器传感器是靶式水流开关的重要组成部分，主要用来检测靶管中的压力变化，并将其转换成电信号。
与靶式流量开关不同的是，靶式水流开关通常采用压电传感器。
控制电路是靶式水流开关的核心部分，其作用与靶式流量开关的控制电路相似。
控制电路的主要功能是通过对传感器采集到的信号进行处理和分析，根据用户设定的阈值检测水流的流量和压力，并控制水流的流动。
四、应用案例靶式流量开关和靶式水流开关具有广泛的应用。
水流开关的原理及选型应用
水流开关的原理及选型应用摘要：介绍水源热泵机组水流量保证的方法、挡板式/压差式水流开关在水环/地源热泵机组水系统的应用。
关键词：水环地源热泵机组压差式流量开关精确流量控制1 概述水环和地源热泵是目前发展最为迅速的空调类型，它以应用的灵活性和高效节能的特点广泛应用在写字楼、商场、高档住宅等场合。
对于水环热泵机组可以结合冷却塔和低品位热源组成一套大型的水环热泵系统，这样的水环热泵系统一般少则几百台，多则几千台水环热泵机组，如此庞大的系统，对水系统的水力平衡要求非常严格，否则将有一些水环热泵机组不能得到它要求的水流量，将可能导致夏季运行时制冷系统经常出现冷凝压力过高而机组频繁启停，以致压缩机发生故障，冬季运行时，由于水流量过小换热器过分吸热有可能导致换热器内部结冰，从而引起套管换热器“爆管”。
2 流量开关选型为了保证换热器得到适当的水流量除认真对水管路进行优化设计和水力平衡外，还必须设有水流开关来确保水流量下降后停止压缩机，这是一个非常重要的保护器件，如果在每台机组上不安装水流开关在冬季将可能导致换热器冻坏。
由于水环热泵水系统较为庞大，出于节能和系统运行稳定的考虑，对水路中的各个部件要求本身的水阻要小，因此水流开关的水阻不能太大，目前常用的水流开关类型有压差式、靶式和小型挡板式等流量开关，下面我们针对介绍各水流开关的优缺点。
2.1压差式流量开关的安装和使用压差式水流开关是根据HVAC设备的阻力和流量的曲线设计的。
我们知道HVAC设备的换热器有其阻力与流量的性能曲线，通过检测其两端的进出水压差，并与该装置的预先设定值进行比较，就可以准确控制流量。
压差式与靶式流量开关相比它是一种精确的流量控制方式，它具有准确的流量控制值。
它直接安装在机组内，避免用户安装不正确的情况出现。
如果在机组内安装从压差开关连接两根铜管至换热器的进出口，测量其进出口的压差，即反映出流量。
而用户现场不需要安装和接线，也就避免了靶式水流开关的安装不准确导致机组故障的隐患。
安徽古大靶式流量开关使用说明书doc
须在我公司购买。 3、本安型防爆产品还应注意： a、本产品符合 GB3836.1-2000《爆炸性气体环境用电气设备 第 1 部分：通用要求》、GB3836.4-2000《爆炸性
否同轴，以避免因其产生干扰流而影响计量精确度； h、插入式流量开关安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm
（从管道内壁至法兰密封面的距离）；（图6） i、对于新完工的工艺管道，应先进行初步吹扫后再安装流量开关； j、测量管外壁上箭头所指方向为被测介质流向； k、流量开关壳体必须可靠接地，若无接地条件应向厂方说明； l、流量开关连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工（以出厂校验单为准）。
范围度
1：3（液体）
1：8（液体、气体） 1：15（液体、气体）
1：12（蒸汽）
补偿形式
温度补偿；压力补偿
重复性
0.05%～0.08%
供电电源
外供电源 24VDC
输出形式
现场显示；两路常开常闭的开关量输出；250VAC/3A
测量管材料
碳钢；不锈钢；亦可按用户要求协商提供
防爆标志 防护等级
本安型（ExiaIICT4）； 隔爆型（ExdIICT4） IP65；IP67
1、主要技术参数表
2、干式检定，即砝码挂重法
2、流量开关运行时显示屏显示内容
八、参数设置及保存方法…………………(9)
靶式流量开关的原理
靶式流量开关的原理咱先说说这靶式流量开关长啥样。
你看啊，它有一个小靶片，这个靶片就像是在管道里站岗的小士兵。
这个小靶片可重要啦，它就放在管道里，流体从它身边流过。
当没有流体或者流体流量很小的时候，这个小靶片就安安静静地待在那儿，好像在打瞌睡呢。
那它是怎么知道流量大小的呢？这就很有趣啦。
当有流体开始流动的时候，流体就会冲击这个靶片。
就像一阵风吹过来，会把小旗子吹得飘起来一样，流体就会给靶片一个力。
流量越大呢，这个力就越大。
这就好比风越大，旗子飘得越猛。
这个力可不是个小事情，它可是靶式流量开关判断流量的关键。
那靶式流量开关怎么根据这个力来工作的呢？它里面有一些很精巧的小装置哦。
当靶片受到流体的力之后，这个力会通过一些机械结构或者是感应装置传递出去。
比如说，有一种是通过机械杠杆的原理，就像跷跷板一样。
靶片受到力，就像跷跷板的一端被压下去了，然后跷跷板的另一端就会触发一个开关动作。
这个开关动作就可以告诉外面的设备，“流体流量有变化啦，是大啦还是小啦”。
还有一种是通过感应的方式呢。
就像是小靶片和流量开关有个小秘密通道，这个力会变成一种电信号或者磁信号之类的。
当这个信号达到一定的程度，就好像是敲了一个小警钟，然后流量开关就知道该干活啦，比如说去控制一个泵的启动或者停止。
你想啊，如果是在一个供水系统里，这个靶式流量开关就特别有用啦。
当用水量很小的时候，流量小，靶片受到的力小，可能就会告诉泵，“别再傻乎乎地使劲抽水啦，水都用不完呢”，然后泵就可以休息休息，节约点电。
要是突然用水量增大了，就像大家都在同一时间打开水龙头洗澡，流量变大，靶片受到的大力就会告诉泵，“快快快，大家都在等水呢，你得加把劲抽水啦”。
再说说在一些工业生产里的情况。
比如说在化工生产中，有些液体的输送需要很精确的流量控制。
靶式流量开关就像一个严格的监工。
如果液体流量不正常，可能会影响整个生产过程呢。
这个小靶片就时刻感受着液体的流动情况，一旦有啥风吹草动，就马上发出信号，让整个生产系统做出调整，就像一个指挥交通的小警察，保证化工生产这个大交通的顺畅。
