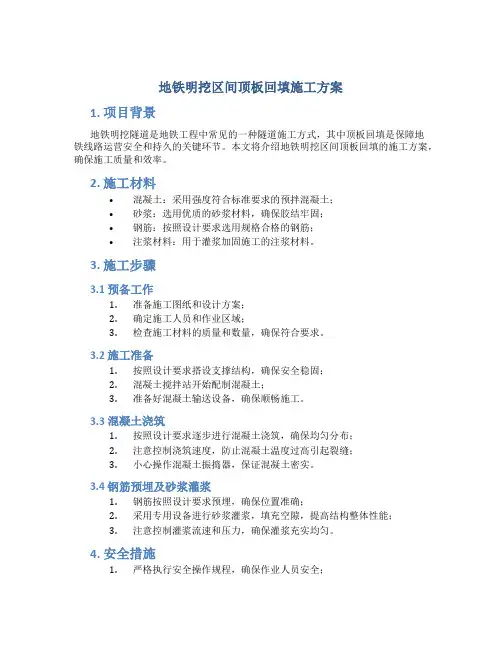

地铁明挖区间顶板回填施工方案1. 项目背景地铁明挖隧道是地铁工程中常见的一种隧道施工方式,其中顶板回填是保障地铁线路运营安全和持久的关键环节。
本文将介绍地铁明挖区间顶板回填的施工方案,确保施工质量和效率。
2. 施工材料•混凝土:采用强度符合标准要求的预拌混凝土;•砂浆:选用优质的砂浆材料,确保胶结牢固;•钢筋:按照设计要求选用规格合格的钢筋;•注浆材料:用于灌浆加固施工的注浆材料。
3. 施工步骤3.1 预备工作1.准备施工图纸和设计方案;2.确定施工人员和作业区域;3.检查施工材料的质量和数量,确保符合要求。
3.2 施工准备1.按照设计要求搭设支撑结构,确保安全稳固;2.混凝土搅拌站开始配制混凝土;3.准备好混凝土输送设备,确保顺畅施工。
3.3 混凝土浇筑1.按照设计要求逐步进行混凝土浇筑,确保均匀分布;2.注意控制浇筑速度,防止混凝土温度过高引起裂缝;3.小心操作混凝土振捣器,保证混凝土密实。
3.4 钢筋预埋及砂浆灌浆1.钢筋按照设计要求预埋,确保位置准确;2.采用专用设备进行砂浆灌浆,填充空隙,提高结构整体性能;3.注意控制灌浆流速和压力,确保灌浆充实均匀。
4. 安全措施1.严格执行安全操作规程,确保作业人员安全;2.定期检查支撑结构和设备,确保安全可靠;3.提供必要的防护装备和紧急救援设施,应急处理突发情况。
结论地铁明挖区间顶板回填施工是地铁工程中重要的环节,正确的施工方案和严格的质量控制是保障地铁线路安全稳定运营的关键。
施工人员应严格按照设计要求和操作规程进行施工,确保施工过程安全有序,施工质量满足要求。
明挖地铁车站主体结构施工方案

目录第一章总说明 0第二章工程概况 (2)一、工程概况 (2)第三章施工总体方案及施工组织安排 (5)一、车站主体结构施工方案概述 (5)二、车站主体结构施工顺序安排 (5)三、车站主体结构施工工艺流程 (6)四、车站主体结构进度安排 (6)五、施工设备与劳动力安排 (8)六、施工组织管理 (9)七、施工场地布置 (11)第四章结构工程施工准备 (12)第五章结构工程施工方法 (13)一、单段施工步序 (13)二、接地网施工 (16)三、垫层施工方法 (17)四、底板施工方法 (17)五、侧墙、端墙施工方法 (18)六、结构立柱施工方法 (19)七、楼(顶)板、梁施工方法 (19)八、盾构环的制作及安装方法 (19)九、抗浮压顶梁 (22)十、内部结构施工 (23)第六章结构工程施工技术措施 (24)一、模板工程施工 (24)二、预埋件及预留孔施工技术措施 (31)三、钢筋工程施工技术措施 (32)四、混凝土施工技术措施 (35)五、诱导缝及施工缝施工措施 (40)六、车站结构抗浮措施 (44)七、车站结构测量措施 (45)八、顶板回填及路面恢复 (45)第七章结构工程施工质量保证措施 (47)一、施工控制 (47)二、裂缝控制 (48)三、防渗漏保证措施 (50)四、对预埋件、预留孔洞的保证措施 (51)五、结构模板与支架施工质量措施 (52)六、结构混凝土的质量保证措施 (53)第八章结构工程施工工期保证措施 (55)第九章结构工程施工安全保证措施 (57)一、施工现场规范要求 (57)二、进入基坑要求 (57)三、高处作业安全措施 (57)四、支架和支架工程安全措施 (58)五、满堂支架搭设安全措施 (58)六、支架和支架拆除安全措施 (59)七、模板工程安全措施 (59)八、加强监控量测,确保安全 (60)九、认真实施标准化作业,确保安全 (60)第十章现场文明施工措施 (61)第一章总说明1、编制依据〈1>国家现行有关施工及验收规范、规则、质量技术标准:《混凝土结构工程施工质量验收规范》(GB50204—2002)2011版《大体积混凝土施工规范》(GB50496—2009)《钢筋焊接及验收规程》(JGJ18-2003)《建筑工程施工质量验收统一标准》(GB50300-2001)《市政地下工程施工及验收统一标准》(DBJ08-236-2006)《地下工程防水质量验收规范》(GB50208—2002)《混凝土质量控制标准》(GB50164—2011)《钢筋机械连接技术规程》(JGJ107—2010)《建筑机械使用安全技术规程》(JGJ33—2001)《建筑施工高处作业安全技术规程》(JGJ80-91)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑施工现场环境卫生标准》(JGJ146—2004)《建筑施工模板安全技术规范》(JGJ162—2008);《建筑施工扣件式钢管支架安全技术规范》(JGJ130-2001);《建筑施工碗扣式钢管支架安全技术规范》(JGJ166—2008);〈2〉招投标文件〈3〉《南市站主体结构施工图》图纸会审记录及相关会议纪要〈4〉轨道交通1号线一期土建工程土建施工图纸、业主提供的参考资料等; 〈5〉现场调查资料、场地影响范围内建、构筑物调查报告;〈6>南市文明施工标准化工地建设标准(包含临时建筑);〈7〉南市安全文明施工、环境保护、交通组织等方面的规定;〈8〉相关会议纪要、工作联系单。
明挖法施工方案

明挖法施工方案1. 引言明挖法是一种常见的施工方法,通常用于道路、地铁、隧道等工程的建设。
本文档旨在介绍明挖法施工的具体方案,包括施工前准备、施工过程、安全措施以及施工结束后的清理工作等。
2. 施工前准备施工前准备包括以下工作:•编制施工计划:根据工程设计图纸和要求,制定详细的施工计划,包括作业时间安排、人员配备、设备准备等。
•准备工程材料和设备:根据施工计划,采购所需的工程材料和设备,确保一切准备工作就绪。
•寻找合适的施工人员:根据工程性质和难度,选拔经验丰富的施工人员,确保施工工作的质量和安全。
3. 施工过程3.1 地面标线在施工现场进行地面标线,用于指示挖掘区域的范围和深度。
标线要精确无误,以便后续的挖掘工作。
3.2 挖掘根据标线,使用挖掘机等设备进行土方开挖工作。
挖掘工作要按照设计要求的深度和形状进行,确保施工的准确性。
3.3 紧固支护在挖掘过程中,需要对施工现场进行支护,以确保施工安全。
支护可以采用钢板桩、混凝土支撑墙等方式,根据实际情况选择合适的支护材料和方法。
3.4 测量监测在挖掘和支护过程中,需要进行测量和监测工作,以确保施工的准确性和安全性。
测量和监测可以采用激光测距仪、倾斜仪等仪器设备,及时发现并处理任何异常情况。
3.5 清理工作挖掘完成后,需要清理施工现场,包括清除土方、杂物和设备等,确保施工现场的整洁和安全。
4. 安全措施在明挖法施工过程中,需要采取一系列安全措施,保障施工人员的人身安全和工程的安全性。
包括但不限于:•提供合适的个人防护装备,包括安全帽、安全鞋、手套等。
•设立施工警示标志,提醒周围人员注意施工区域。
•安排专人监督施工现场,确保施工的安全进行。
•定期进行安全培训,提高施工人员的安全意识和应急能力。
5. 施工结束与清理施工结束后,需要进行工地的清理和整理工作,包括但不限于:•清理施工现场的各类杂物和残留物。
•检查并维修施工设备,确保下次使用的正常运行。
•进行施工记录整理,包括施工中的测量数据、监测结果等。
地铁车站顶板回填施工方案

目录一. 工程概况 .................................................................................................... - 0 -二。
编制依据.................................................................................................. - 0 -三. 施工部署 .................................................................................................... - 0 -3.1施工顺序安排 03.2施工进度计划 (1)四、施工准备 ................................................................................................... - 1 -4.1技术准备 (1)4.2机械设备准备 (1)4。
3回填料选择 (2)4。
4劳务准备 (2)五、土方回填施工方法..................................................................................... - 2 -5.1施工工序 (2)5.2施工方法 (3)5。
3检验密实度 (4)六、质量验收标准及保证措施 ......................................................................... - 4 -6.1质量检验标准及方法 (4)6.2密实度验收标准 (5)6。
3质量保证措施 (5)七、安全保证措施 ............................................................................................ - 6 -八、环境和职业安全健康措施 ......................................................................... - 6 -XXXXX站顶板土方回填施工方案一。
郑州地铁1号线06标段土方回填土施工方案

目录一、工程概况 (1)二、编制依据 (1)三、施工部署 (1)3.1施工顺序安排 (1)3.2施工进度计划 (2)四、施工准备 (2)4.1技术准备 (2)4.2机械设备准备 (3)4.3材料准备 (3)4.4劳务准备 (3)五、土方回填施工方法 (4)5.1施工工序 (4)5.2施工方法 (4)5.3检验密实度 (5)六、局部回填施工 (6)6.1局部灰土回填范围及灰土拌制方法 (6)6.2局部回填注意事项 (7)七、施工技术要求 (7)八、质量保证措施 (8)九、安全保证措施 (8)十、雨、冬季施工措施 (9)10.1雨季施工措施 (9)10.2冬季施工措施 (9)十一、附图 (10)一、工程概况郑州市轨道交通1号线一期工程土建施工06标段需要回填的部位主要有体育中心站,站后明挖段、郑东车辆段段前明挖区间(含U型槽段)及博体区间风井。
体育中心站基坑回填施工方案已单独报批,目前回填工作已接近尾声,所以在本方案中不再说明。
站后明挖区间里程范围为:RDK0+56.552~RDK0+250(金水东路南侧193.448)、RDK0+456.50~RDK0+500(金水东路北侧43.5),长度为236.948米;车辆段段前明挖区间里程范围为:RDK2+340.690~RDK2+726.064,长度为385.374。
区间风井的里程范围为:DK33+349.450~DK 33+370.550,长度为21.10米。
二、编制依据1、《建筑地基处理技术规范》JGJ79-2003;2、《建筑地基基础施工质量验收规范》GB50202-2002;3、郑州市轨道交通1号线06标段施工组织设计;4、地下铁道工程施工及验收规范GB50299-1999。
三、施工部署3.1施工顺序安排1、站后明挖区间基坑回填施工顺序金水东路南侧从第十一施工段(暗挖竖井外侧)向第一施工段回填,即由北向南回填,金水东路北侧从第十二施工段(暗挖竖井外侧)向第十四施工段回填,即由西向东回填,为穿越金水东路暗挖区间施工提交工作面。
地铁车站与区间工程施工设计方案(明挖顺筑法,盾构,矿山法)

某地铁线东延线工程土建总体施工组织设计目录第一篇工程总体概况 (4)第一章编制依据、原则及项目目标 (4)第二章工程概况 (11)第二篇工程总体筹划 (20)第一章工程施工总体部署 (20)第二章施工现场平面布置 (32)第三章工程进度计划 (40)第四章人力资源配置 (54)第五章施工机械配置 (62)第六章主要建材供应计划 (70)第七章施工总承包管理及协调 (73)第三篇主要工程施工方法和施工工艺 (77)第一章车站施工方案 (77)第二章车站主要工程施工方法、施工工艺 (79)第三章盾构区间施工方法及施工工艺 (189)第四章施工测量方案 (292)第五章施工监测方案 (305)第四篇工程施工保证体系 (331)第一章工程质量保证措施 (331)第二章安全施工保证措施 (364)第三章文明施工保证措施 (385)第四章环境保护保证措施 (391)第五章雨季施工及防台风措施 (395)第一篇工程总体概况第一章编制依据、原则及项目目标1.1编制依据1、某地铁**线东延线工程土建XX标段招标文件、图纸及参考资料;2、某地铁**线东延线工程土建XX标段招标文件补遗文件;3、某地铁**线东延线工程土建XX标段招标文件答疑文件;4、某地铁**线东延线工程土建XX施工图设计技术要求;5、现场围挡与结构线的相对情况以及现场管线的实际调查情况;6、我公司现有的技术水平、施工管理水平和资金投入能力,机械设备配套能力;7、我公司地铁施工经验和科研成果;8、由业主组织的现场实地勘察和我公司考察所得的资料;9、相关规范、规定:测量工程《工程测量规范》(GB50026-93)《城市测量规范》(CJJ8-99)《新建铁路工程测量规范》TB10101-99《建筑变形测量规程》JGJ/T8-97车站建筑结构《建筑地基基础工程质量验收规范》(GB50202-2002)《建筑边坡工程技术规程》(GB50330-2002)《混凝土结构工程施工及验收规范》(GB50204-2002)《地下防水工程质量验收规范》(GB50208-2002)《建筑装饰装修工程质量验收规范》(GB50210-2001)《建筑基坑支护技术规程》(JGJ120-99)《建筑桩基技术规范》(JGJ94-94)《基础处理技术规范》(DBJ08-40-94)《新建房屋白蚁预防技术规程》(DBJ/T15-26-2000)《某地区建筑深基坑支护技术规范》(SJG05-96)《建筑施工场界噪声限值》GB12523-1990,实施日期1990-1-1《建筑地面工程施工及验收规范》(GB50209-2002)《砌体工程施工及验收规范》(GB50203-2002)《屋面工程质量验收规范》GB50207-2002《建筑防腐蚀工程施工及验收规范》GB50212-91《粉体喷搅法加固软弱土层技术规范》 TB10113-96《铁路混凝土与砌体工程施工规范》 TB10210-2001《组合钢模板技术规范》GB50214-2001《地基与基础工程施工及验收规范》GBJ202-83《建筑施工现场环境与卫生标准》JGJ146-2004;2005-3-1实施《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑工程饰面砖粘结强度检验评定标准》(JGJ110-97)《混凝土小型空心砌块砌体工程质量检验评定标准》(DBJ08-204-93)《土工试验方法标准》GB/T50123-1999《建筑防腐蚀工程质量检验评定标准》GB50224-95《砌体工程现场检测技术标准》 GB/T50315-2000《铁路站场建筑工程质量检验评定标准》TB10423-98《建筑钢结构焊接技术规程》JGJ/81-2002《玻璃幕墙工程质量检验标准》JGJ/T139-2001《外墙饰面砖工程施工及验收规程》JGJ126-2000区间隧道《地下铁道工程施工及验收规范》(GB50299-1999)《地下铁道、轻轨交通工程测量规范》(GB50308-1999)《市政地下工程施工及验收技术规程》(DBJ08-230-1999)《地下工程防水技术规范》(GB50108-2001)《人民防空工程施工及验收规范》(GB50134-2004)《铁路工程土工试验方法》TBJ102-96《铁路隧道喷锚构筑法技术规范》 TB10108-2002《铁路隧道辅助坑道技术规范》TB10109-95《铁路隧道防排水技术规范》 TB10119-2000《铁路工程岩石试验规程》 TB10115-98《铁路瓦斯隧道技术规范》 TB10120-2002《铁路隧道施工规范》 TB10204-2002《预制混凝土构件质量检验评定标准》(JGJ321-90)《人民防空工程质量检验评定标准》(RFJ1-90)《铁路工程基本术语标准》GB/T50262-97《铁路隧道工程质量检验评定标准》TB10417-98《锚杆喷射击混凝土支护技术规范》GBJ86-8混凝土工程《混凝土外加剂》(GB/T8067-97)《普通混凝土拌合物性能试验方法》(GBJ80-85)《普通混凝土配合比设计规程》(JGJ55-2000)《预拌混凝土生产技术规程》(DBJ08-227-97)《用于水泥和混凝土中的粉煤灰》(GB/T1596-2005)《用于水泥和混凝土中的粒化高炉矿渣粉》(GB/T18046-2000)《普通混凝土力学性能实验方法》(GBJ81-85)《混凝土及预制混凝土构件质量控制规程》(CECS40-92)《普通混凝土用砂质量标准及检验方法》(JGJ52-92)《普通混凝土用碎石或卵石质量标准及检验方法》(JGJ53-92)《混凝土强度检验评定标准》(GBJ107-87)《混凝土质量控制标准》(GB50164-92)《混凝土质量控制标准》GB50164-92《铁路混凝土强度检验评定标准》 TB10425-94《硅酸盐水泥、普通硅酸盐水泥》GB175-1999钢筋工程《钢筋混凝土用热轧带肋钢筋》(GB1499-98)《钢筋混凝土用热轧浇圆钢筋》(GB13013-91)《钢筋焊接及验收规程》(JGJ18-2003)《钢筋混凝土用钢筋焊接网》(G/T1499.3-2002)《玻璃纤维钢筋技术规范》《钢筋机械连接通用技术规程》(JGJ107-2003)电气工程《建筑电气工程施工质量验收规范》GB50303-2002《地铁杂散电流腐蚀防护技术规程》CJJ49-92《电气装置安装工程低压电器施工及验收规范》GB50254-96《城市道路照明工程施工及验收规程》CJJ89-2001《电气装置安装工程电气交接试验标准》GB50150—91《电气装置安装工程电缆线路施工及验收规范》GB50168—92《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96给排水及消防《给排水管道工程施工及验收规范》(GB50268-97)《市政排水管道工程及验收规程》(DBJ08-220-96)《给水排水构筑物施工及验收规范》(GBJ141-90)《市政排水构筑物施工及验收规程》(DBJ08-224-96)《火灾自动报警系统施工及验收规范》GB50166-92《建筑给水排水及采暧工程施工质量验收规范》GB50242-2002《气体灭火系统施工及验收规范》GB50263-97《泡沫灭火系统施工及验收规范》GB50281-98《铁路给排水施工规范》 TB10209-2002《市政排水管渠工程质量检验评定标准》(CJJ3-90)《建筑设计防火规范》(GBJ16-87)(2001年版)《铁路给水排水工程质量检验评定标准》 TB10422-98《建筑排水硬聚氯乙烯施工及验收规范》CJJ30-89《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98《城镇排水管渠与泵站维护技术规程》CJJ/T68-96《通用阀门标志》 GB 12220《自动喷水灭火系统施工及验收规范》GB50261—96环境控制系统《通风与空调工程施工质量验收规范》GB50243-2002《制冷设备、空气分离设备安装工程施工及验收规范》GB50274—98《工业金属管道工程施工及验收规范》GB50235—97《压缩机、风机、泵安装工程施工及验收规范》GB50275—98《组合式空调机组》GB/T14294—93《通用阀门标志》GB 12220燃气工程《聚乙烯燃气管道工程技术规程》CJJ63-95城镇燃气管网抢修和维护技术规程》CJJ51-2001某市燃气管道工程设计、施工若干技术规定(某市建设局,2003年)某经济特区燃气管理条例某市燃气工程建设管理办法(2004年1月修订)某市建设局关于简化燃气工程竣工验收办法的通知(某市建设局,2004年)安全管理《施工现场安全生产保证体系》(DBJ08-903-2003)《建设工程施工现场供用电安全规范》 GB50194《铁路隧道施工技术安全规则》 TBJ404-87《铁路给水排水施工技术安全规则》TBJ409-87《铁路临时工程附属辅助生产工程施工技术安全规则》 TBJ411-87《排水管道维护安全技术规程》档案管理《建设工程项目管理规范》(GB/T50326-2001)《建设工程文件归档整理规范》(GB/T50328-2001)《某市城市建设档案管理规定》白蚁防治广东省及某市政府主管部门发布的有关白蚁防治的现行规范、规程、标准、法规。
主体结构顶板覆土回填施工方案-定版

基坑回填时机械或机具不得碰撞结构及防水保护层,并且在施工前做好相应的预防措施。采用机械压碾,宜薄填、慢行、先轻后重、反复压碾,并按机械性能控制行驶速度,碾压时搭接宽度不小于20cm。主体结构顶板顶部0.5米内采用人工夯实,其它部位进行机械压实。压实的机械采用自重6T的压路机,顶板顶部0.5~1.0m采用压路机静压,顶板顶部1.0m以上方可振压。每层土进行机械碾压4—5次。机械碾压的过程采取先纵后横的碾压方法,即先按图4.3-1中的左图碾压再按右图碾压。
(4)施工方案中的各种措施能满足施工安全、环境保护、文明施工的要求。
2、工程概况
2.1
南宁市轨道交通3号线一期工程(科园大道-平乐大道)施工总承包02标土建15工区,共2段明挖区间+1段盾构区间。平乐大道停车场出入场线起终点里程分别为SSK0+100.400、SSK1+845.000。出入线由平乐大道站站后接出后,继续沿平乐大道向南敷设,350m后,经半径为300m的曲线转向西敷设,250m后再经半径为350m的曲线转向北,最后经半径为200m的曲线转向东进入停车场。
(6)施工现场调查及咨询所获得的有关资料。
1
(1)施工方案遵循经济合理,切实可行,并采用先进的设备和施工工艺。
(2)科学管理、合理组织、优化配置、强化监督,确保全部工程达到国家、交通部现行工程质量验收标准。工程一次验收合格率达到100%。
(3)施工项目进度按设计要求进行合理安排,以求能满足工期要求。
2.
南宁市位于北回归线以南,属南亚热带季风气候,日照充足、雨量充沛、气候湿热,长夏少冬,无霜期长达343天。多年平均相对湿度79%,年平均气温21.6℃,极端最高气温40.44℃,极端最低气温-2.2℃。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录一、编制依据 (1)二、工程概况 (1)三、施工安排 (1)四、施工准备 (2)五、主要施工方法 (3)5.3、检验密实度 (8)六、质量要求 (8)七、安全措施 (9)八、环境保护措施 (10)一、编制依据1.花园大道站~锦绣大道站明挖区间围护结构施工图纸;2.花园大道站~锦绣大道站明挖区间主体结构施工图纸;3.《地下铁道工程施工及验收规范》(GB50299-1999);4.已审批的施工组织设计;二、工程概况2.1工程地理位置及周边环境花园大道站~锦绣大道站明挖区间位于锦绣大道与庐州大道交叉口处,北端部分区域位于芦苇荡内,呈南北走向,场区及周边无建筑物。
在区间明挖段位于线路左K19+188处存在一处电力高压塔且存在3根供水管及110KV高压电缆很跨基坑。
2.2设计概况花园大道站~锦绣大道站明挖区间标准段为地下单层双跨矩形结构,全长约280m,北端盾构接收井为地下双层双跨矩形结构,长度14.6m。
顶板埋深约2.68~7.04m。
2.3基坑回填工程重难点1.部分顶板埋深较深,回填的压实度是控制的重点。
2.基坑内存在纵贯基坑南北及东西的管线,在基坑回填压实过程中保证管线两侧回填土压实度难度较高。
3、施工场地本已狭小,且存在较多的管线纵横交错,同时主体结构开始同期施工,加剧了场地的狭小,致使施工过程中各种工序间相互干扰,从而降低各种施工机械效率的正常发挥,如何协调成为难点。
三、施工安排3.1、工期安排3.2、劳动组织及责任分工3.2.1管理层负责人为了保证整个工程的施工质量,经理部组织了有经验的管理人员进行施工管理。
四、施工准备4.1技术准备4.1.1项目总工程师组织工程部有关技术人员集中学习有关技术规范和工程图纸。
4.1.2逐层做好技术交底工作,让参与施工的所有人员明白设计意图,做到心中有数。
4.1.3收集及整理与施工有关的技术资料。
4.2机械设备配备装运土方机械:自卸汽车12台、推土机1台(需要时调入)压路机:12t —15t 两轮光轮压路机 1台、1台小型压路机。
辅助机械:蛙式打夯机或柴油打夯机4台;平头铁锹20把,手推车8辆另外配备:2米钢卷尺10把、适量长度20#铅丝或麻绳4.3材料准备4.3.1.提前选定符合要求的取土场土方从取土场运入。
4.3.2.材料要求:粘土不得含有草、垃圾、石块等有机物。
在防水层以上1000㎜以内回填土采用透水性差的粘性土。
回填土使用前采用重型击实试验测定最大干密度和最佳含水量,并做压实试验,确定填料含水量控制范围,铺土厚度和压实密度及碾压遍数等确切参数。
土料含水量大致在最佳含水量附近,以保证顺利施工。
4.4人员配备测量工:3人普工16人压路机司机3人;推土机司机1人;自卸汽车司机12人;机修工1人;电工1人。
4.5作业条件1.顶板上方第二层钢支撑拆除完成,防水层及保护层施工完成,回填前应对防水层、保护层等进行检查验收,并且要办好隐检手续。
其保护层混凝土强度应达到规定的要求,方可进行回填土。
首次回填土高度至分层夯实及摊铺无影响的部位,开始拆除第一层钢支撑,待填土区域内的钢支撑拆除完成以后继续填土至现有的砼施工便道。
2.顶板上的积水和杂物等清理干净。
3.施工前,应做好水平标志,以控制回填土的高度或厚度。
如在基坑围护上每隔3m钉上标高控制线。
五、主要施工方法5.1、工艺流程5.2、操作工艺5.21、顶板防水施工及基底清理区间主体顶板防水材料采用环氧树脂防水涂料,顶板结构混凝土浇筑完毕后用木抹子反复收水压实使基层表面平整,表面不得有气孔、凹凸不平、蜂窝、缝隙、起砂等,基面必须干净无浮浆、无水珠。
涂料施工前基层含水率应小于8%。
当基层出现0.3mm裂缝时,应骑缝各10cm涂刷1mm厚的聚硫密封膏防水加强层,然后设置环氧树脂增强层,最后涂刷防水层。
防水施工顺序方法:1、基层处理完毕并报验合格后才能涂抹防水材料。
2、涂刷涂料时,先在阴、阳角和施工缝等特殊部位涂刷1mm厚防水涂膜加强层,然后开始大面积的涂抹防水施工,防水层采用躲到涂刷(3-5道用量0.5kg/m²)上下两道土层涂刷方向应相互垂直,当涂膜表面完全固话后,才可进行下一道涂膜施工。
3、在阴、阳角和施工缝等部位需要增设聚硫密封膏增强层,涂刷完涂膜加强层后,立即在加强层涂膜表面黏贴环氧树脂增强层,严禁涂膜防水层表面干燥后再铺设防水卷材增强层。
4、顶板防水层施工完毕并检验合格后,应及时施作防水层的保护层,平面保护层采用70mm后C20细石混凝土。
5、待浇筑的顶板防水保护层砼强度满足设计要求以后,开始回填。
填土前要清除基底垃圾等杂物及积水。
图1 顶板防水层剖面图5.2.2、检验土质检验回填土的种类、粒径,有无杂物是否符合规定,以及各种土料的含水率是否在控制范围内。
提前选好含水量符合要求的土质,含水量要接近最佳含水量。
加强取土场土质含水量测定工作,以确保基坑土方回填施工按期完成。
5.2.3分层铺摊填土采用水平分层平铺,分层厚度25-30㎝,人工夯实的地方摊铺厚度20—25㎝。
不同用土水平分层,以保证强度均匀;透水性差的土如粘性土等,一般应填于下层,表面呈双向横坡,以利于排除积水,防治水害;同一层有不同用土时,搭接处成斜面,以保证在该层厚度范围内强度比较均匀,防止产生明显变形。
在防水层以上1000㎜范围以内需分层填以透水性差的粘性土。
施工时由自卸汽车把土运至基坑两端,由挖掘机机把土填料铲运到位并粗略整平,摊铺路线从南北向中间推土向中间摊铺,注意虚铺厚度。
不宜用机械摊铺的地方辅以人工摊铺。
施工时派专人指挥机械施工确保摊铺层厚度。
填土高程至现有路槽标高。
5.2.4、分层碾压用压路机分层压实操作时宜先轻后重、先慢后快、先边缘后中间。
压实时,相邻两次的轮迹应重叠轮宽的1/3 ,保证压实均匀,不漏压,对于压不到的边角,应配合人工推土辅以人力或小型机具夯实。
管沟两侧填土时为防止管道中心位移或破坏管道应在管沟两侧各1000㎜范围内人工填土逐层夯实,并有管道两边同时进行,直至管顶0.5米以上时在不损坏管道的情况下方可采用蛙式打夯机。
人工夯填土。
大面积人工回填,用压路机实,两机平行时,其间距不得小于3米,同一夯行路线上,前后间距不得小于10米。
顶板以上1m的范围内不得采用大型压路机进行夯实,顶板以上1.5m范围内回填土夯实的过程中不得开振动夯实。
基坑南北两端与原有路基连接处做成宽1m,高20—25㎝的台阶状,以便与填土更好地连接。
回填土每层压实后,应按规范规定粘性土用环刀取样,测出土的最大干密度,达到要求后再铺上一层土。
填方全部完成后,应拉线找平,凡高于设计高程的地方,应及时铲平,低于设计高程的地方应用挖掘机翻松后补土夯实。
每层回填土应连续进行,尽快完成,当天填土应在当天压实。
施工时应防止地面水流入基坑,应尽量选在无雨天施工。
若已填好的土遭到水浸把稀泥铲除后方可进行下道工序。
管沟两侧分行碾压,适当减少分层厚度碾压同时辅以蛙式打夯机夯实。
5.2.5、不同机械碾压的参数表每层铺土的厚度应根据土质、密实度要求和机具性能确定或按下表选用:填土每层的铺土厚度和压实遍数蛙式(柴油式)打夯200~250 3~4机5.2.6、盾构井施做临时挡土墙根据目前的施工进展情况,保证后期盾构机顺利进行吊拆,故在盾构接收井与标准段交接部位施做挡土墙,防止标准段回填的土方洒落进入接收井内。
挡土墙采用钢筋砼结构,厚度300mm,高度与现有的围护结构挡土墙高度同标高。
挡土墙平面布置图如下:图3 挡土墙平面布置图图4 挡土墙剖面布置图5.3、检验密实度设计密实度要求:顶板以上和距离边墙结构外皮1.5m范围内回填土碾压密实度≥93%,其余基坑回填土碾压密实度≥90% 。
每层夯填结束后,取样检查回填土密实度。
机械碾压时,每层填土按基坑50m或基坑面积为1000m2时取一组,每组取3个点;人工夯实时,每层填土按基坑长度25m或基坑面积为500m2时取一组,每组取样点不少于6个,其中中部和两边各取2个;遇有填料类别和特征明显变化或压实质量可疑处适当增加点位,取样部位在每层压实后的下半部。
采用灌砂法检测,达到密实度后方可进行上层回填。
管线沟槽以上0.6m分三层,铺土用蛙式打夯机或木夯夯实。
密实度计算公式K= r/rgr=rw/(1+0.01w)式中:rw________土压实后密度(g/cm3)w________土的含水量(%)rg ____由重型击实试验确定的最大干密度六、质量要求1、土方回填前应清除基面垃圾等杂物;保证基面无积水。
2、基坑回填应分层、水平压实:在电线管沟两侧应水平、对称同时填压;回填高程不一样时,应从低处逐层填压;基坑分段回填接茬处,一填土坡应挖台阶,其宽度不得大于1米,高度不得大于0.5米。
对填方土料应按设计要求验收合格后方可填入。
3、施工过程中注意检查排水措施,每层填筑厚度、含水量控制、压实程度。
4、临近顶板防水层以上30cm厚度须人工压实,以防止机械碾压破坏防水层。
5、人工夯实按每段10~20m一次性达到要求后向前推进,在回填铺土及碾压和夯实时其推进方向与线路中线平行。
6、填土按要求分段进行,分段填夯接茬处,土坡需填成阶梯形,梯形的高宽比一般为1∶2,上下层错缝宽度不小于1.0m,高度不大于0.5m,碾压时碾迹应重叠0.5m。
7、高低顶板(或基土)相连时,先填夯低顶板(或基土)范围,填夯至相同标高后再一起填夯。
8、填方要达到50mm的预留沉降量;在整个回填过程中,设置专人保证观测仪器与测量工作的正常进行,尤其是支撑拆除后继续进行对基坑围护变形的监测,确定回填期间的基坑稳定。
七、安全措施1.施工人员必须按要求正确佩戴安全防护用品,施工前进行安全培训,班前进行班前教育。
2.各机械司机持证上岗,严格按照操作规程操作。
3.支撑破除、吊运、碾压等重要工序现场设专职安全员旁站指挥、监督。
4. 吊运填土等吊装作业时严格按操作规程操作,并派信号员指挥。
5.夯机作业时前进方向和周围1m范围内不得站立非操作人员。
6.基坑和管沟回填,应注意检查槽壁有无塌方现象,下坑人员应正确佩戴安全帽。
7.基坑回填应分层对称进行,防止结构顶板不均匀受力。
8.基坑回填,用车辆运土时,应对运输便道进行检查,以保证交通道路畅通安全,车与车的前后距离不得小于5米。
用手推车运土回填,不得让车自动翻转卸土。
地铁9.蛙式打夯机使用前应对各个部分进行认真检查,电机及接头应有良好绝缘。
夯土时应由两人操作,一人操纵机械,一人拉持电缆,操作人员应穿绝缘胶鞋、代绝缘手套。
操作时夯前严禁站人,多台机同时操作时应相距5米以上。
停用或停电时应切断电源。
10.压路机启动前先检查油路和传动装置、启动其是否完好,非作业人应远离作业区,先鸣号好后开行。
工作结束后压路机应停在平稳处。
