芯片命名规则
IC芯片命名规则大全
IC芯片命名规则MAXIM 专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61．前缀： MAXIM公司产品代号2．产品字母后缀：三字母后缀：C=温度范围； P=封装类型； E=管脚数四字母后缀：B=指标等级或附带功能； C=温度范围；P=封装类型； I=管脚数3．指标等级或附带功能：A表示5%的输出精度，E表示防静电4 ．温度范围：C= 0℃至70℃（商业级）I =-20℃至+85℃（工业级）E =-40℃至+85℃（扩展工业级）A = -40℃至+85℃（航空级）M =-55?至+125℃（军品级）5．封装形式:A SSOP(缩小外型封装) Q PLCCB CERQUAD R 窄体陶瓷双列直插封装C TO-220, TQFP(薄型四方扁平封装) S 小外型封装D 陶瓷铜顶封装T TO5,TO-99,TO-100E 四分之一大的小外型封装 U TSSOP,μMAX,SOTF 陶瓷扁平封装 H 模块封装, SBGA W 宽体小外型封装（300mil）J CERDIP (陶瓷双列直插) X SC-70（3脚，5脚，6脚）K TO-3 塑料接脚栅格阵列 Y 窄体铜顶封装L LCC (无引线芯片承载封装) Z TO-92MQUADM MQFP (公制四方扁平封装) / D裸片N 窄体塑封双列直插 / PR增强型塑封P 塑料 / W 晶圆6．管脚数量：A:8 J:32 K:5，68 S:4，80B:10，64 L:40 T:6，160C:12，192 M:7，48 U:60D:14 N:18 V:8（圆形）E:16 O:42 W:10（圆形）F:22，256 P:20 X:36G:24 Q:2，100 Y:8（圆形）H:44 R:3，84 Z:10（圆形）I:28AD 常用产品型号命名单块和混合集成电路XX XX XX X X X1 2 3 4 51．前缀：AD模拟器件 HA 混合集成A/D HD 混合集成D/A 2．器件型号3．一般说明： A 第二代产品，DI 介质隔离，Z 工作于±12V4．温度范围/性能（按参数性能提高排列）：I、J、K、L、M 0℃至70℃A、B、C-25℃或-40℃至85℃S、T、U -55℃至125℃5．封装形式：D 陶瓷或金属密封双列直插R 微型“SQ”封装E 陶瓷无引线芯片载体RS 缩小的微型封装F 陶瓷扁平封装S 塑料四面引线扁平封装G 陶瓷针阵列 ST 薄型四面引线扁平封装H 密封金属管帽 T TO-92型封装J J形引线陶瓷封装U 薄型微型封装M 陶瓷金属盖板双列直插 W 非密封的陶瓷/玻璃双列直插N 料有引线芯片载体Y 单列直插Q 陶瓷熔封双列直插Z 陶瓷有引线芯片载体P 塑料或环氧树脂密封双列直插高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 61．器件分类： ADC A/D转换器 OP 运算放大器AMP 设备放大器PKD 峰值监测器BUF 缓冲器 PM PMI二次电源产品CMP 比较器 REF 电压比较器DAC D/A转换器 RPT PCM线重复器JAN Mil-M-38510 SMP 取样/保持放大器LIU 串行数据列接口单元SW 模拟开关MAT 配对晶体管SSM 声频产品MUX 多路调制器TMP 温度传感器2．器件型号3．老化选择4．电性等级5．封装形式：H 6腿TO-78 S 微型封装J 8腿TO-99 T 28腿陶瓷双列直插K 10腿TO-100 TC 20引出端无引线芯片载体P 环氧树脂B双列直插V 20腿陶瓷双列直插PC 塑料有引线芯片载体X 18腿陶瓷双列直插Q 16腿陶瓷双列直插 Y 14腿陶瓷双列直插R 20腿陶瓷双列直插 Z 8腿陶瓷双列直插RC 20引出端无引线芯片载体6．军品工艺ALTERA 产品型号命名XXX XXX X X XX X1 2 3 4 5 61．前缀： EP 典型器件EPC 组成的EPROM器件EPF FLEX 10K或FLFX 6000系列、FLFX 8000系列EPM MAX5000系列、MAX7000系列、MAX9000系列EPX 快闪逻辑器件2．器件型号3．封装形式：D 陶瓷双列直插 Q 塑料四面引线扁平封装P 塑料双列直插R 功率四面引线扁平封装S 塑料微型封装 T 薄型J形引线芯片载体J 陶瓷J形引线芯片载体 W 陶瓷四面引线扁平封装L 塑料J形引线芯片载体 B 球阵列 4．温度范围： C ℃至70℃，I -40℃至85℃，M -55℃至125℃5．腿数6．速度ATMEL 产品型号命名AT XX X XX XX X X X1 2 3 4 5 61．前缀：ATMEL公司产品代号2．器件型号3．速度4．封装形式：A TQFP封装 P 塑料双列直插B 陶瓷钎焊双列直插Q 塑料四面引线扁平封装C 陶瓷熔封R 微型封装集成电路D 陶瓷双列直插S 微型封装集成电路F 扁平封装T 薄型微型封装集成电路G 陶瓷双列直插，一次可编程U 针阵列J 塑料J形引线芯片载体 V 自动焊接封装K 陶瓷J形引线芯片载体W 芯片L 无引线芯片载体 Y 陶瓷熔封M 陶瓷模块 Z 陶瓷多芯片模块N 无引线芯片载体，一次可编程5．温度范围： C 0℃至70℃， I -40℃至85℃， M -55℃至125℃6．工艺：空白标准/883 Mil-Std-883, 完全符合B级B Mil-Std-883，不符合B级BB 产品型号命名XXX XXX (X) X X X1 2 3 4 5 6DAC 87 X XXX X /883B4 7 81．前缀：ADC A/D转换器MPY 乘法器ADS 有采样/保持的A/D转换器OPA 运算放大器DAC D/A转换器 PCM 音频和数字信号处理的A/D和D/A转换器DIV 除法器 PGA 可编程控增益放大器INA 仪用放大器 SHC 采样/保持电路ISO 隔离放大器 SDM 系统数据模块MFC 多功能转换器 VFC V/F、F/V变换器MPC 多路转换器 XTR 信号调理器2．器件型号3．一般说明：A 改进参数性能 L 锁定Z + 12V电源工作 HT 宽温度范围4．温度范围：H、J、K、L 0℃至70℃A、B、C -25℃至85 ℃ R、S、T、V、W -55℃至125℃5．封装形式：L 陶瓷芯片载体 H 密封陶瓷双列直插M 密封金属管帽 G 普通陶瓷双列直插N 塑料芯片载体 U 微型封装P 塑封双列直插6．筛选等级： Q 高可靠性 QM 高可靠性，军用7．输入编码：CBI 互补二进制输入COB 互补余码补偿二进制输入CSB 互补直接二进制输入CTC 互补的两余码8．输出： V 电压输出 I 电流输出CYPRESS 产品型号命名XXX 7 C XXX XX X X X1 2 3 4 5 61．前缀： CY Cypress公司产品， CYM 模块， VIC VME总线2．器件型号：7C128 CMOS SRAM 7C245 PROM7C404 FIFO 7C9101 微处理器3．速度：A 塑料薄型四面引线扁平封装 V J形引线的微型封装B 塑料针阵列U 带窗口的陶瓷四面引线扁平封装D 陶瓷双列直插 W 带窗口的陶瓷双列直插F 扁平封装X 芯片G 针阵列 Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体 HD 密封双列直插J 塑料有引线芯片载体K 陶瓷熔封 HV 密封垂直双列直插L 无引线芯片载体 PF 塑料扁平单列直插P 塑料 PS 塑料单列直插Q 带窗口的无引线芯片载体 PZ 塑料引线交叉排列式双列直插R 带窗口的针阵列 E自动压焊卷S 微型封装IC T 带窗口的陶瓷熔封 N 塑料四面引线扁平封装5．温度范围：C 民用（0℃至70℃）I 工业用（-40℃至85℃）M 军谩（-55℃至125℃）6．工艺： B 高可靠性HITACHI 常用产品型号命名XX XXXXX X X1 2 3 41．前缀：HA 模拟电路 HB 存储器模块HD 数字电路 HL 光电器件（激光二极管/LED）HM 存储器（RAM） HR光电器件（光纤）HN 存储器（NVM）PF RF功率放大器HG 专用集成电路2．器件型号3．改进类型4．封装形式：P 塑料双列 PG 针阵列C 陶瓷双列直插 S 缩小的塑料双列直插CP 塑料有引线芯片载体 CG 玻璃密封的陶瓷无引线芯片载体FP 塑料扁平封装 G 陶瓷熔封双列直插SO 微型封装INTERSIL 产品型号命名XXX XXXX X X X X1 2 3 4 5 61．前缀： D 混合驱动器 G 混合多路FETICL 线性电路 ICM 钟表电路IH 混合/模拟门 IM 存储器AD 模拟器件 DG 模拟开关DGM 单片模拟开关 ICH 混合电路MM 高压开关 NE/SE SIC产品2．器件型号3．电性能选择4．温度范围：A -55℃至125℃，B -20℃至85℃，C 0℃至70℃ I -40℃至125℃，M -55℃至125℃5．封装形式：A TO-237型 L 无引线陶瓷芯片载体B 微型塑料扁平封装P 塑料双列直插C TO-220型 S TO-52型D 陶瓷双列直插T TO-5、TO-78、TO-99、TO-100型E TO-8微型封装 U TO-72、TO-18、TO-71型F 陶瓷扁平封装V TO-39型H TO- 66型 Z TO-92型I 16脚密封双列直插 /W 大圆片J 陶瓷双列直插/D 芯片K T O-3型 Q 2引线金属管帽6．管脚数：A 8，B 10，C 12，D 14，E 16，F 22，G 24，H 42， I 28， J 32， K 35， L 40， M 48， N 18，P 20， Q 2， R 3， S 4， T 6， U 7，V 8（引线间距0.2""，绝缘外壳）W 10（引线间距0.23""，绝缘外壳）Y 8（引线间距0.2""，4脚接外壳）Z 10（引线间距0.23""，5脚接外壳）NEC 常用产品型号命名μP X XXXX X1 2 3 41．前缀2．产品类型： A 混合元件 B 双极数字电路，C 双极模拟电路D 单极型数字电路3．器件型号：4．封装形式：A 金属壳类似TO-5型封装 J 塑封类似TO-92型B 陶瓷扁平封装 M 芯片载体C 塑封双列 V 立式的双列直插封装D 陶瓷双列 L 塑料芯片载体G 塑封扁平 K 陶瓷芯片载体H 塑封单列直插 E 陶瓷背的双列直插MICROCHIP 产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 561. 前缀: PIC MICROCHIP公司产品代号2. 器件型号（类型）：C CMOS电路 CR CMOS ROMLC 小功率CMOS电路LCS 小功率保护AA 1.8V LCR 小功率CMOS ROMLV 低电压 F 快闪可编程存储器HC 高速CMOS FR FLEX ROM3．改进类型或选择4．速度标示：-55 55ns, -70 70ns, -90 90ns, -10 100ns, -12 120ns-15 150ns -17 170ns, -20 200ns, -25 250ns, -30 300ns晶体标示：LP 小功率晶体，RC 电阻电容，XT 标季/振荡器HS 高速晶体频率标示：-20 2MHZ， -04 4MHZ， -10 10MHZ， -16 16MHZ-20 20MHZ，-25 25MHZ，-33 33MHZ5．温度范围：空白0℃至70℃，I -45℃至85℃， E -40℃至125℃6．封装形式：L PLCC封装JW 陶瓷熔封双列直插，有窗口P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口 SM 8腿微型封装-207milSN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mmSO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mmSP 横向缩小型塑料双列直插 CL 68腿陶瓷四面引线，带窗口SS 缩小型微型封装 PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST 产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51．产品系列：74AC/ACT 先进CMOSHCF4XXX M74HC 高速CMOS2．序列号3．速度4．封装： BIR，BEY 陶瓷双列直插M，MIR 塑料微型封装5．温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71．系列：ET21 静态RAM ETL21 静态RAMETC27 EPROM MK41 快静态RAMMK45 双极端口FIFO MK48 静态RAMTS27 EPROM S28 EEPROMTS29 EEPROM2．技术：空白…NMOS C…CM OS L…小功率3．序列号4．封装：C 陶瓷双列 J 陶瓷双列N 塑料双列 Q UV窗口陶瓷熔封双列直插5．速度6．温度：空白0℃~70℃ E -25℃~70℃ V -40℃~85℃ M -55℃~125℃7．质量等级：空白标准B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 81．系列：27…EPROM 87…EPROM锁存2．类型：空白…NMOS，C…CMOS，V…小功率 3．容量：64…64K位（X8）256…256K位（X8）512…512K位（X8）1001…1M位（X8）101…1M位（X8）低电压1024…1M位（X8）2001…2M位（X8）201…2M位（X8）低电压4001…4M位（X8）401…4M位（X8）低电压4002…4M位（X16）801…4M位（X8）161…16M位（X8/16）可选择160…16M位（X8/16）4．改进等级5．电压范围：空白 5V +10%Vcc， X 5V +10%Vcc6．速度：55 55n，60 60ns，70 70ns，80 80ns90 90ns，100/10 100 n120/12 120 ns，150/15 150 ns200/20 200 ns，250/25 250 ns7．封装：F 陶瓷双列直插（窗口）L 无引线芯片载体（窗口）B 塑料双列直插C 塑料有引线芯片载体（标准）M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体（低电压）8．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 1 01．电源2．类型： F 5V +10%， V 3.3V +0.3V3．容量： 1 1M， 2 2M， 3 3M，8 8M，16 16M4．擦除：0 大容量 1 顶部启动逻辑块2 启动逻辑块 4 扇区5．结构：0 ×8/×16可选择， 1 仅×8， 2 仅×166．改型：空白 A7．Vcc：空白 5V+10%Vcc X +5%Vcc8．速度：60 60ns，70 70ns， 80 80ns，90 90ns100 100ns，120 120ns，150 150ns，200 200ns 9．封装：M 塑料微型封装N 薄型微型封装，双列直插C/K 塑料有引线芯片载体 B/P 塑料双列直插10．温度：1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 7 1．器件系列： 29 快闪2．类型： F 5V单电源V 3.3单电源3．容量：100T （128K×8.64K×16）顶部块，100B （128K×8.64K×16）底部块200T （256K×8.64K×16）顶部块，200B （256K×8.64K×16）底部块 400T （512K×8.64K×16）顶部块，400B （512K×8.64K×16）底部块 040 （12K×8）扇区，080 （1M×8）扇区016 （2M×8）扇区4．Vcc：空白 5V+10%Vcc， X +5%Vcc5．速度：60 60ns，70 70ns， 80 80ns90 90ns， 120 120ns6．封装：M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插 7．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61．器件系列：24 12C ，25 12C（低电压），93 微导线95 SPI总线 28 EEPROM2．类型/工艺：C CMOS（EEPROM） E 扩展I C总线W 写保护士 CS 写保护（微导线）P SPI总线V 低电压（EEPROM）3．容量：01 1K 02 2K，04 4K，08 8K16 16K，32 32K， 64 64K4．改型：空白 A、 B、 C、 D5．封装：B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6．温度：1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61．前缀2．系列： 62 普通ST6系列63 专用视频ST6系列72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3．版本：空白 ROM T OTP（PROM）R ROMless P 盖板上有引线孔E EPROMF 快闪4．序列号5．封装：B 塑料双列直插 D 陶瓷双列真插F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装 G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装 6．温度范围：1.5 0℃~70℃(民用) 2 -40℃~125℃(汽车工业)61 -40℃~85℃(工业) E -55℃~125℃XICOR 产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXX X X X1 2 7 3 4串行快闪 X XX X XXX X X -X1 2 3 4 81．前缀2．器件型号3．封装形式：D 陶瓷双列直插P 塑料双列直插E 无引线芯片载体R 陶瓷微型封装F 扁平封装S 微型封装J 塑料有引线芯片载体T 薄型微型封装K 针振列 V 薄型缩小型微型封装L薄型四面引线扁平封装X 模块M 公∑微型封装 Y 新型卡式4．温度范围：空白标准， B B级（MIL-STD-883），E -20℃至85℃I -40℃至85℃，M -55℃至125℃ 5．工艺等级：空白标准， B B级（MIL-STD-883）6．存取时间（仅限EEPROM和NOVRAM）：20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制（仅限串行EEPROM）：空白 4.5V至5.5V，-3 3V至5.5V-2.7 2.7V至5.5V，-1.8 1.8V至5.5V 7．端到末端电阻：Z 1KΩ， Y 2KΩ， W 10KΩ，U 50KΩ， T 100KΩ 8． Vcc限制：空白 1.8V至3.6V，-5 4.5V至5.5VZILOG 产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71．前缀2．器件型号3．速度：空白 2.5MHz， A 4.0MHz， B 6.0MHzH 8.0MHz，L 低功耗的，直接用数字标示4．封装形式：A 极小型四面引线扁平封装 C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插，带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体 5．温度范围：E -40℃至100℃， M -55℃至125℃，S 0℃至70 ℃6．环境试验过程：A 应力密封，B 军品级，C 塑料标准，D 应力塑料，E 密封标准。
芯片命名规则
IC命名规则是每个芯片解密从业人员应当了解和掌握的IC基础知识，一下详细地列出了IC 命名规则，希望对你的芯片解密工作有所帮助。
一个完整的IC型号一般都至少必须包含以下四个部分：◆.前缀（首标）-----很多可以推测是哪家公司产品◆.器件名称----一般可以推断产品的功能（memory可以得知其容量）◆.温度等级-----区分商业级，工业级，军级等◆.封装----指出产品的封装和管脚数有些IC型号还会有其它内容：◆.速率-----如memory，MCU，DSP，FPGA等产品都有速率区别，如-5，-6之类数字表示◆.工艺结构----如通用数字IC有COMS和TTL两种，常用字母C，T来表示◆.是否环保-----一般在型号的末尾会有一个字母来表示是否环抱，如Z，R，+等◆.包装-----显示该物料是以何种包装运输的，如tube，T/R，rail，tray等◆.版本号----显示该产品修改的次数，一般以M为第一版本◆.该产品的状态举例：EP 2C70 A F324 C 7 ES ：EP-altera公司的产品；2C70-CYCLONE2系列的FPGA；A-特定电气性能；F324-324pin FBGA封装；C-民用级产品；7-速率等级；ES-工程样品MAX 232 A C P E + ：MAX-maxim公司产品；232-接口IC；A-A档；C-民用级；P-塑封两列直插；E-16脚；+表示无铅产品详细的型号解说请到相应公司网站查阅。
IC命名和封装常识IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice（莱迪斯），称为可编程逻辑器件CPLD、FPGA。
芯片命名规则
芯片命名规则一、分立器件（除三扩系列）及集成电路芯片命名方式X X 表示必须表示可选(10)(9)(8)(7)(6)(5)(4)(3)(2)(1)(1) 1位大写英文字母，表示晶圆尺寸。
W 表示5吋晶圆；S 表示6吋晶圆；E 表示8吋晶圆。
(2) 1位数字或大写英文字母，表示芯片种类。
1表示二极管；2表示三极管、MOS 管；3表示可控硅；B 代表双极型集成电路；C 代表MOS 型集成电路；M 代表混合型集成电路等。
(3) 1位大写英文字母，表示产品版权。
X 代表新顺公司自主开发产品；其余代表客户定制产品。
(4) 1位大写英文字母，表示系列代码三极管系列：N 表示NPN 双极型晶体管、P 表示PNP 双极型晶体管、D 表示达林顿管；二极管系列：A 表示阻尼二极管、K 表示开关二级管/快恢复二极管、T 表示TVS 二极管、S 表示平面结构肖特基二极管、Z 表示整流二极管、V 表示沟槽结构肖特基二极管；W 表示稳压二极管； 可控硅系列：R 表示可控硅；MOS 结构系列：M 表示VDMOS 管、B 表示超势垒MOS 结构二极管（SBR ）；集成电路系列：表示不同版图结构，A 、B 、C 、D 、……依次区分。
(5) 4位数字，表示管芯尺寸。
管芯为正方形时，采用边长表示管芯尺寸；管芯为长方形时，用面积的平方根表示管芯尺寸。
其中末位数字为0、5表示正方形，其余表示长方形。
① 边长或面积的平方根<10mm ，管芯尺寸为xxxx ×1μm ，精确到1μm 。
如：0.215mm 表示为0215、1.5mm 表示为1500；② 边长或面积的平方根>10mm ，管芯尺寸为xxxx ×10μm ，精确到10μm ，首位用大写英文字母代替。
如：10.55mm表示为A055、31.6mm表示为C160。
(6) 1位大写英文字母，表示系列特征。
NPN/PNP双极型晶体管：B表示小信号放大普通三极管、K表示开关三极管、G表示GR结构三极管、F表示高频三极管、W表示音响管（包括中功率管）；达林顿管：N表示N型外延材料、P表示P型外延材料、T表示N型三扩材料；阻尼二极管：N表示N型材料、P表示P型材料开关/快恢复二极管：N表示N型材料、P表示P型材料；TVS二极管：N表示N型材料、P表示P型材料；平面结构肖特基二极管：代表不同金属势垒；沟槽结构肖特基二极管（TMBS）：代表不同金属势垒；MOS结构系列：：N表示N沟道、P表示P沟道；稳压二极管：N、E、W等表示测试电流代码；整流二极管：N表示N型材料、P表示P型材料；集成电路系列：N表示采用N型材料、P表示采用P型材料。
芯片命名规则
海思芯片命名规则
海思芯片命名规则海思芯片是华为公司旗下的一款专业芯片，其命名规则严格遵循一定的规范和规则，以便于用户理解和识别。
下面我们来详细了解一下海思芯片的命名规则。
1. 型号编号规则海思芯片的型号编号通常由字母和数字组成，其中字母代表芯片的系列或类型，数字代表该系列中的具体型号。
字母部分通常以"H"开头，表示海思（Hisilicon）芯片。
接下来的字母代表该系列的名称，例如"K"代表麒麟系列，"B"代表海思鲲鹏系列等。
2. 芯片功能标识海思芯片的命名中会包含一些功能标识，用以表示芯片的特性和用途。
这些标识通常由字母和数字组成，用以描述芯片的功能、性能、用途等。
例如，"9"表示芯片为第9代产品，"Pro"表示芯片为专业级别产品，"Lite"表示芯片为入门级别产品等。
3. 芯片系列标识海思芯片还会根据其所属的系列进行命名，以便于用户区分不同系列的芯片。
不同系列的芯片在性能、功耗、适用领域等方面存在差异。
例如，麒麟系列芯片代表高端旗舰级产品，海思鲲鹏系列芯片代表服务器级别产品，而麒麟芯片则代表中高端产品。
4. 芯片代号海思芯片的命名中通常会有一个代号，用以表示该芯片的代号和代表。
这个代号通常由字母和数字组成，有时还会包含一些特殊字符。
代号的选择通常与芯片的特性、性能和定位等有关。
例如，麒麟990芯片代表华为公司的旗舰产品，代表着高性能和领先技术。
5. 其他标识除了上述规则外，海思芯片的命名中还可能包含一些其他标识，以便于区分不同版本或型号的芯片。
这些标识通常是字母和数字的组合，用于区分芯片的不同配置、规格或版本等。
总结：海思芯片的命名规则严格遵循一定的规范，包括型号编号规则、芯片功能标识、芯片系列标识、芯片代号和其他标识等。
这些规则使得海思芯片的命名具有一定的规律和可读性，方便用户理解和识别不同型号和系列的芯片。

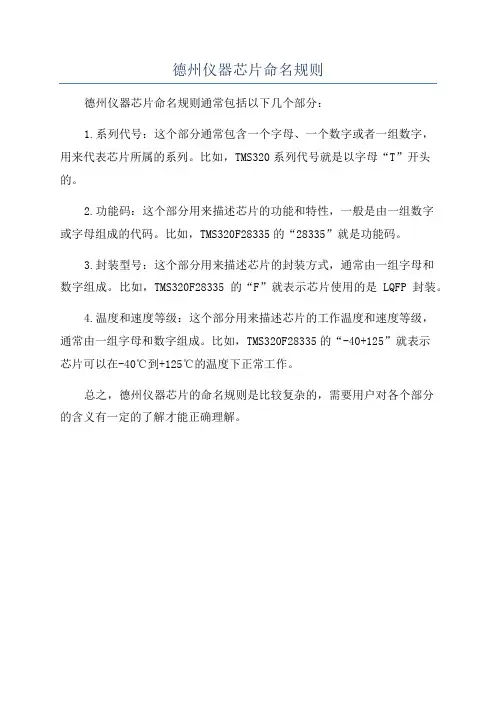

德州仪器芯片命名规则
德州仪器芯片命名规则
德州仪器芯片命名规则通常包括以下几个部分：
1.系列代号：这个部分通常包含一个字母、一个数字或者一组数字，
用来代表芯片所属的系列。
比如，TMS320系列代号就是以字母“T”开头的。
2.功能码：这个部分用来描述芯片的功能和特性，一般是由一组数字
或字母组成的代码。
比如，TMS320F28335的“28335”就是功能码。
3.封装型号：这个部分用来描述芯片的封装方式，通常由一组字母和
数字组成。
比如，TMS320F28335的“F”就表示芯片使用的是LQFP封装。
4.温度和速度等级：这个部分用来描述芯片的工作温度和速度等级，
通常由一组字母和数字组成。
比如，TMS320F28335的“-40+125”就表示
芯片可以在-40℃到+125℃的温度下正常工作。
总之，德州仪器芯片的命名规则是比较复杂的，需要用户对各个部分
的含义有一定的了解才能正确理解。
ti 芯片 命名规则
ti 芯片命名规则
TI芯片命名规则
TI芯片是德州仪器（Texas Instruments）公司生产的一种集成电路芯片，其命名规则旨在准确描述芯片的功能和特性。
TI芯片的命名规则通常遵循以下几个原则：
1. 功能描述：芯片的名称通常包含对其主要功能或应用的描述。
例如，可以通过添加诸如“音频”、“视频”、“无线通信”等词汇来描述芯片的功能。
2. 类型标识：为了区分不同类型的芯片，TI在芯片名称中添加了特定的类型标识。
这些标识通常是由字母或数字组成的代码，用于表示芯片的类型、系列或特定型号。
3. 特性指示：为了更准确地描述芯片的特性和性能，TI还会在芯片名称中加入特性指示。
这些指示可以包括芯片的工作频率、位宽、功耗、温度范围等。
4. 版本号：随着技术的不断发展，TI会对芯片进行不同版本的升级和改进。
因此，芯片的名称中可能还会包含版本号，以便用户可以准确选择适合自己需求的芯片。
例如，假设有一款TI芯片用于音频信号处理，其工作频率为100MHz，位宽为16位，功耗为1W，温度范围为-40°C到85°C，
型号为XYZ123。
则该芯片的命名可以是“TI XYZ123音频处理芯片-100MHz/16位/1W/-40°C~85°C”。
TI芯片的命名规则旨在清晰地描述芯片的功能、类型、特性和版本，以方便用户选择和使用。
这种命名规则不仅能提供准确的信息，还能提高用户对芯片的理解和认识。
IC芯片命名规则大全
IC芯片命名规则MAXIM 专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61．前缀： MAXIM公司产品代号2．产品字母后缀：三字母后缀：C=温度范围； P=封装类型； E=管脚数四字母后缀：B=指标等级或附带功能； C=温度范围；P=封装类型； I=管脚数3．指标等级或附带功能：A表示5%的输出精度，E表示防静电4 ．温度范围：C= 0℃ 至70℃（商业级）I =-20℃ 至+85℃（工业级）E =-40℃ 至+85℃（扩展工业级）A = -40℃至+85℃（航空级）M =-55?至+125℃（军品级）5．封装形式:A SSOP(缩小外型封装) Q PLCCB CERQUAD R 窄体陶瓷双列直插封装C TO-220, TQFP(薄型四方扁平封装) S 小外型封装D 陶瓷铜顶封装T TO5,TO-99,TO-100E 四分之一大的小外型封装U TSSOP,μMAX,SOTF 陶瓷扁平封装 H 模块封装, SBGA W 宽体小外型封装（300mil）J CERDIP (陶瓷双列直插) X SC-70（3脚，5脚，6脚）K TO-3 塑料接脚栅格阵列 Y 窄体铜顶封装L LCC (无引线芯片承载封装) Z TO-92MQUADM MQFP (公制四方扁平封装) / D裸片N 窄体塑封双列直插 / PR 增强型塑封P 塑料 / W 晶圆6．管脚数量：A:8 J:32 K:5，68 S:4，80B:10，64 L:40 T:6，160C:12，192 M:7，48 U:60D:14 N:18 V:8（圆形）E:16 O:42 W:10（圆形）F:22，256 P:20 X:36G:24 Q:2，100 Y:8（圆形）H:44 R:3，84 Z:10（圆形）I:28AD 常用产品型号命名单块和混合集成电路XX XX XX X X X1 2 3 4 51．前缀：AD模拟器件 HA 混合集成A/D HD 混合集成D/A 2．器件型号3．一般说明：A 第二代产品，DI 介质隔离，Z 工作于±12V4．温度范围/性能（按参数性能提高排列）：I、J、K、L、M 0℃至70℃A、B、C-25℃或-40℃至85℃S、T、U -55℃至125℃5．封装形式：D 陶瓷或金属密封双列直插R 微型“SQ”封装E 陶瓷无引线芯片载体RS 缩小的微型封装F 陶瓷扁平封装S 塑料四面引线扁平封装G 陶瓷针阵列 ST 薄型四面引线扁平封装H 密封金属管帽 T TO-92型封装J J形引线陶瓷封装U 薄型微型封装M 陶瓷金属盖板双列直插 W 非密封的陶瓷/玻璃双列直插N 料有引线芯片载体Y 单列直插Q 陶瓷熔封双列直插Z 陶瓷有引线芯片载体P 塑料或环氧树脂密封双列直插高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 61．器件分类： ADC A/D转换器 OP 运算放大器AMP 设备放大器PKD 峰值监测器BUF 缓冲器 PM PMI二次电源产品CMP 比较器 REF 电压比较器DAC D/A转换器 RPT PCM线重复器JAN Mil-M-38510 SMP 取样/保持放大器LIU 串行数据列接口单元SW 模拟开关MAT 配对晶体管SSM 声频产品MUX 多路调制器TMP 温度传感器 2．器件型号3．老化选择4．电性等级5．封装形式：H 6腿TO-78 S 微型封装J 8腿TO-99 T 28腿陶瓷双列直插K 10腿TO-100 TC 20引出端无引线芯片载体P 环氧树脂B双列直插V 20腿陶瓷双列直插PC 塑料有引线芯片载体X 18腿陶瓷双列直插Q 16腿陶瓷双列直插 Y 14腿陶瓷双列直插R 20腿陶瓷双列直插 Z 8腿陶瓷双列直插RC 20引出端无引线芯片载体6．军品工艺ALTERA 产品型号命名XXX XXX X X XX X1 2 3 4 5 61．前缀： EP 典型器件EPC 组成的EPROM器件EPF FLEX 10K或FLFX 6000系列、FLFX 8000系列EPM MAX5000系列、MAX7000系列、MAX9000系列EPX 快闪逻辑器件2．器件型号3．封装形式：D 陶瓷双列直插 Q 塑料四面引线扁平封装P 塑料双列直插R 功率四面引线扁平封装S 塑料微型封装 T 薄型J形引线芯片载体J 陶瓷J形引线芯片载体 W 陶瓷四面引线扁平封装L 塑料J形引线芯片载体 B 球阵列4．温度范围： C ℃至70℃，I -40℃至85℃，M -55℃至125℃5．腿数6．速度ATMEL 产品型号命名AT XX X XX XX X X X1 2 3 4 5 61．前缀：ATMEL公司产品代号2．器件型号3．速度4．封装形式：A TQFP封装 P 塑料双列直插B 陶瓷钎焊双列直插Q 塑料四面引线扁平封装C 陶瓷熔封R 微型封装集成电路D 陶瓷双列直插S 微型封装集成电路F 扁平封装T 薄型微型封装集成电路G 陶瓷双列直插，一次可编程U 针阵列J 塑料J形引线芯片载体 V 自动焊接封装K 陶瓷J形引线芯片载体W 芯片L 无引线芯片载体 Y 陶瓷熔封M 陶瓷模块 Z 陶瓷多芯片模块N 无引线芯片载体，一次可编程5．温度范围： C 0℃至70℃， I -40℃至85℃， M -55℃至125℃6．工艺：空白标准/883 Mil-Std-883, 完全符合B级B Mil-Std-883，不符合B级BB 产品型号命名XXX XXX (X) X X X1 2 3 4 5 6DAC 87 X XXX X /883B4 7 81．前缀：ADC A/D转换器MPY 乘法器ADS 有采样/保持的A/D转换器OPA 运算放大器DAC D/A转换器 PCM 音频和数字信号处理的A/D和D/A转换器DIV 除法器 PGA 可编程控增益放大器INA 仪用放大器 SHC 采样/保持电路ISO 隔离放大器 SDM 系统数据模块MFC 多功能转换器 VFC V/F、F/V变换器MPC 多路转换器 XTR 信号调理器2．器件型号3．一般说明：A 改进参数性能 L 锁定Z + 12V电源工作 HT 宽温度范围4．温度范围：H、J、K、L 0℃至70℃A、B、C -25℃至85 ℃R、S、T、V、W -55℃至125℃5．封装形式：L 陶瓷芯片载体 H 密封陶瓷双列直插M 密封金属管帽 G 普通陶瓷双列直插N 塑料芯片载体 U 微型封装P 塑封双列直插6．筛选等级： Q 高可靠性 QM 高可靠性，军用7．输入编码：CBI 互补二进制输入COB 互补余码补偿二进制输入CSB 互补直接二进制输入CTC 互补的两余码8．输出： V 电压输出 I 电流输出CYPRESS 产品型号命名XXX 7 C XXX XX X X X1 2 3 4 5 61．前缀： CY Cypress公司产品， CYM 模块， VIC VME总线2．器件型号：7C128 CMOS SRAM 7C245 PROM7C404 FIFO 7C9101 微处理器3．速度：A 塑料薄型四面引线扁平封装 V J形引线的微型封装B 塑料针阵列U 带窗口的陶瓷四面引线扁平封装D 陶瓷双列直插 W带窗口的陶瓷双列直插F 扁平封装X 芯片G 针阵列 Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体 HD 密封双列直插J 塑料有引线芯片载体K 陶瓷熔封 HV 密封垂直双列直插L 无引线芯片载体 PF 塑料扁平单列直插P 塑料 PS 塑料单列直插Q 带窗口的无引线芯片载体 PZ 塑料引线交叉排列式双列直插R 带窗口的针阵列 E自动压焊卷S 微型封装IC T 带窗口的陶瓷熔封 N 塑料四面引线扁平封装5．温度范围：C 民用（0℃至70℃）I 工业用（-40℃至85℃）M 军谩（-55℃至125℃）6．工艺： B 高可靠性HITACHI 常用产品型号命名XX XXXXX X X1 2 3 41．前缀：HA 模拟电路 HB 存储器模块HD 数字电路 HL 光电器件（激光二极管/LED）HM 存储器（RAM） HR光电器件（光纤）HN 存储器（NVM）PF RF功率放大器HG 专用集成电路2．器件型号3．改进类型4．封装形式：P 塑料双列 PG 针阵列C 陶瓷双列直插 S 缩小的塑料双列直插CP 塑料有引线芯片载体 CG 玻璃密封的陶瓷无引线芯片载体FP 塑料扁平封装 G 陶瓷熔封双列直插SO 微型封装INTERSIL 产品型号命名XXX XXXX X X X X1 2 3 4 5 61．前缀： D 混合驱动器 G 混合多路FETICL 线性电路 ICM 钟表电路IH 混合/模拟门 IM 存储器AD 模拟器件 DG 模拟开关DGM 单片模拟开关 ICH 混合电路MM 高压开关 NE/SE SIC产品2．器件型号3．电性能选择4．温度范围：A -55℃至125℃，B -20℃至85℃，C 0℃至70℃ I -40℃至125℃，M -55℃至125℃5．封装形式：A TO-237型 L 无引线陶瓷芯片载体B 微型塑料扁平封装P 塑料双列直插C TO-220型 S TO-52型D 陶瓷双列直插T TO-5、TO-78、TO-99、TO-100型E TO-8微型封装 U TO-72、TO-18、TO-71型F 陶瓷扁平封装V TO-39型H TO- 66型 Z TO-92型I 16脚密封双列直插 /W 大圆片J 陶瓷双列直插/D 芯片K T O-3型 Q 2引线金属管帽6．管脚数：A 8，B 10，C 12，D 14，E 16，F 22，G 24，H 42， I 28， J 32， K 35， L 40， M 48， N 18，P 20， Q 2， R 3， S 4， T 6， U 7，V 8（引线间距0.2""，绝缘外壳）W 10（引线间距0.23""，绝缘外壳）Y 8（引线间距0.2""，4脚接外壳）Z 10（引线间距0.23""，5脚接外壳）NEC 常用产品型号命名μP X XXXX X1 2 3 41．前缀2．产品类型：A 混合元件 B 双极数字电路，C 双极模拟电路D 单极型数字电路3．器件型号：4．封装形式：A 金属壳类似TO-5型封装 J 塑封类似TO-92型B 陶瓷扁平封装 M 芯片载体C 塑封双列 V 立式的双列直插封装D 陶瓷双列 L 塑料芯片载体G 塑封扁平 K 陶瓷芯片载体H 塑封单列直插 E 陶瓷背的双列直插MICROCHIP 产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 561. 前缀: PIC MICROCHIP公司产品代号2. 器件型号（类型）：C CMOS电路 CR CMOS ROMLC 小功率CMOS电路LCS 小功率保护AA 1.8V LCR 小功率CMOS ROMLV 低电压 F 快闪可编程存储器HC 高速CMOS FR FLEX ROM3．改进类型或选择4．速度标示：-55 55ns, -70 70ns, -90 90ns, -10 100ns, -12 120ns-15 150ns -17 170ns, -20 200ns, -25 250ns, -30 300ns晶体标示：LP 小功率晶体，RC 电阻电容，XT 标季/振荡器HS 高速晶体频率标示：-20 2MHZ， -04 4MHZ， -10 10MHZ， -16 16MHZ-20 20MHZ，-25 25MHZ，-33 33MHZ5．温度范围：空白0℃至70℃，I -45℃至85℃， E -40℃至125℃6．封装形式：L PLCC封装JW 陶瓷熔封双列直插，有窗口P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口 SM 8腿微型封装-207milSN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mmSO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mmSP 横向缩小型塑料双列直插 CL 68腿陶瓷四面引线，带窗口SS 缩小型微型封装 PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST 产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51．产品系列：74AC/ACT 先进CMOSHCF4XXX M74HC 高速CMOS2．序列号3．速度4．封装： BIR，BEY 陶瓷双列直插M，MIR 塑料微型封装5．温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71．系列：ET21 静态RAM ETL21 静态RAMETC27 EPROM MK41 快静态RAMMK45 双极端口FIFO MK48 静态RAMTS27 EPROM S28 EEPROMTS29 EEPROM2．技术：空白…NMOS C…CM OS L…小功率3．序列号4．封装：C 陶瓷双列 J 陶瓷双列N 塑料双列 Q UV窗口陶瓷熔封双列直插5．速度6．温度：空白0℃~70℃ E -25℃~70℃V -40℃~85℃ M -55℃~125℃7．质量等级：空白标准B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 81．系列：27…EPROM 87…EPROM锁存2．类型：空白…NMOS，C…CMOS，V…小功率 3．容量：64…64K位（X8）256…256K位（X8）512…512K位（X8）1001…1M位（X8）101…1M位（X8）低电压1024…1M位（X8）2001…2M位（X8）201…2M位（X8）低电压4001…4M位（X8）401…4M位（X8）低电压4002…4M位（X16）801…4M位（X8）161…16M位（X8/16）可选择160…16M位（X8/16）4．改进等级5．电压范围：空白 5V +10%Vcc， X 5V +10%Vcc6．速度：55 55n，60 60ns，70 70ns，80 80ns90 90ns，100/10 100 n120/12 120 ns，150/15 150 ns200/20 200 ns，250/25 250 ns7．封装：F 陶瓷双列直插（窗口）L 无引线芯片载体（窗口）B 塑料双列直插C 塑料有引线芯片载体（标准）M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体（低电压）8．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 1 01．电源2．类型： F 5V +10%， V 3.3V +0.3V3．容量： 1 1M， 2 2M， 3 3M，8 8M，16 16M4．擦除：0 大容量 1 顶部启动逻辑块2 启动逻辑块 4 扇区5．结构：0 ×8/×16可选择， 1 仅×8， 2 仅×166．改型：空白 A7．Vcc：空白 5V+10%Vcc X +5%Vcc8．速度：60 60ns，70 70ns， 80 80ns，90 90ns100 100ns，120 120ns，150 150ns，200 200ns 9．封装：M 塑料微型封装N 薄型微型封装，双列直插C/K 塑料有引线芯片载体 B/P 塑料双列直插10．温度：1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 71．器件系列： 29 快闪2．类型： F 5V单电源V 3.3单电源3．容量：100T （128K×8.64K×16）顶部块，100B （128K×8.64K×16）底部块200T （256K×8.64K×16）顶部块，200B （256K×8.64K×16）底部块400T （512K×8.64K×16）顶部块，400B （512K×8.64K×16）底部块040 （12K×8）扇区，080 （1M×8）扇区016 （2M×8）扇区4．Vcc：空白 5V+10%Vcc， X +5%Vcc5．速度：60 60ns，70 70ns， 80 80ns90 90ns， 120 120ns6．封装：M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插 7．温度： 1 0℃~70℃， 6 -40℃~85℃， 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61．器件系列：24 12C ，25 12C（低电压），93 微导线95 SPI总线 28 EEPROM2．类型/工艺：C CMOS（EEPROM） E 扩展I C总线W 写保护士 CS 写保护（微导线）P SPI总线V 低电压（EEPROM）3．容量：01 1K 02 2K，04 4K，08 8K16 16K，32 32K， 64 64K4．改型：空白 A、 B、 C、 D5．封装：B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6．温度：1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61．前缀2．系列： 62 普通ST6系列63 专用视频ST6系列72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3．版本：空白 ROM T OTP（PROM）R ROMless P 盖板上有引线孔E EPROMF 快闪4．序列号5．封装：B 塑料双列直插 D 陶瓷双列真插F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装 G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装 6．温度范围：1.5 0℃~70℃(民用) 2 -40℃~125℃(汽车工业)61 -40℃~85℃(工业) E -55℃~125℃XICOR 产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXX X X X1 2 7 3 4串行快闪 X XX X XXX X X -X1 2 3 4 81．前缀2．器件型号3．封装形式：D 陶瓷双列直插P 塑料双列直插E 无引线芯片载体R 陶瓷微型封装F 扁平封装S 微型封装J 塑料有引线芯片载体T 薄型微型封装K 针振列 V 薄型缩小型微型封装L薄型四面引线扁平封装X 模块M 公∑微型封装 Y 新型卡式4．温度范围：空白标准， B B级（MIL-STD-883），E -20℃至85℃I -40℃至85℃，M -55℃至125℃5．工艺等级：空白标准， B B级（MIL-STD-883）6．存取时间（仅限EEPROM和NOVRAM）：20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制（仅限串行EEPROM）：空白 4.5V至5.5V，-3 3V至5.5V-2.7 2.7V至5.5V，-1.8 1.8V至5.5V 7．端到末端电阻：Z 1KΩ，Y 2KΩ，W 10KΩ，U 50KΩ，T 100KΩ 8． Vcc限制：空白 1.8V至3.6V，-5 4.5V至5.5VZILOG 产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71．前缀2．器件型号3．速度：空白 2.5MHz， A 4.0MHz， B 6.0MHzH 8.0MHz，L 低功耗的，直接用数字标示4．封装形式：A 极小型四面引线扁平封装 C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插，带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体 5．温度范围：E -40℃至100℃， M -55℃至125℃，S 0℃至70 ℃6．环境试验过程：A 应力密封，B 军品级，C 塑料标准，D 应力塑料，E 密封标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IC命名规则是每个芯片解密从业人员应当了解和掌握的IC基础知识，一下详细地列出了IC 命名规则，希望对你的芯片解密工作有所帮助。
一个完整的IC型号一般都至少必须包含以下四个部分：◆.前缀（首标）-----很多可以推测是哪家公司产品◆.器件名称----一般可以推断产品的功能（memory可以得知其容量）◆.温度等级-----区分商业级，工业级，军级等◆.封装----指出产品的封装和管脚数有些IC型号还会有其它内容：◆.速率-----如memory，MCU，DSP，FPGA等产品都有速率区别，如-5，-6之类数字表示◆.工艺结构----如通用数字IC有COMS和TTL两种，常用字母C，T来表示◆.是否环保-----一般在型号的末尾会有一个字母来表示是否环抱，如Z，R，+等◆.包装-----显示该物料是以何种包装运输的，如tube，T/R，rail，tray等◆.版本号----显示该产品修改的次数，一般以M为第一版本◆.该产品的状态举例：EP 2C70 A F324 C 7 ES ：EP-altera公司的产品；2C70-CYCLONE2系列的FPGA；A-特定电气性能；F324-324pin FBGA封装；C-民用级产品；7-速率等级；ES-工程样品MAX 232 A C P E + ：MAX-maxim公司产品；232-接口IC；A-A档；C-民用级；P-塑封两列直插；E-16脚；+表示无铅产品详细的型号解说请到相应公司网站查阅。
IC命名和封装常识IC产品的命名规则：大部分IC产品型号的开头字母，也就是通常所说的前缀都是为生产厂家的前两个或前三个字母，比如：MAXIM公司的以MAX为前缀，AD公司的以AD为前缀，ATMEL公司的以AT 为前缀，CY公司的以CY为前缀，像AMD，IDT，LT，DS，HY这些公司的IC产品型号都是以生产厂家的前两个或前三个为前缀。
但也有很生产厂家不是这样的，如TI的一般以SN，TMS，TPS，TL，TLC，TLV等字母为前缀；ALTERA（阿尔特拉）、XILINX（赛灵斯或称赛灵克斯）、Lattice （莱迪斯），称为可编程逻辑器件CPLD、FPGA。
ALTERA的以EP，EPM，EPF为前缀，它在亚洲国家卖得比较好，XILINX的以XC为前缀，它在欧洲国家卖得比较好，功能相当好。
Lattice 一般以M4A，LSP，LSIG为前缀，NS的以LM为前缀居多等等，这里就不一一做介绍了。
紧跟前缀后面的几位字母或数字一般表示其系列及功能，每个厂家规则都不一样，这里不做介绐，之后跟的几位字母（一般指的是尾缀）表示温度系数和管脚及封装，一般情况下，C 表示民用级，I表示工业级，E表示扩展工业级，A表示航空级，M表示军品级下面几个介比较具有代表性的生产厂家，简单介绍一下：AMD公司FLASH常识：AM29LV 640 D（1）U（2）90R WH（3）I（4）1：表示工艺：B=0.32uM C=0.32uM thin-film D=0.23uM thin-film G=0.16uM thin-film M=MirrorBit2：表示扇区方式：T=TOP B=BOTTOM H=Unifom highest address L=Unifom lowest address U、BLANK=Unifom3：表示封装：P=PDIP J=PLCC S=SOP Z=SSOP E/F=TSSOP M/P/W=FPGA4：温度范围C=0◆TO+60◆ I=-40◆TO+85◆ E=-55TO◆+85◆MAXIMMAXIM产品命名信息(专有命名体系)MAXIM推出的专有产品数量在以下相当可观的速度增长.这些器件都按以功能划分的产品类别进行归类。
MAXIM目前是在其每种产品的唯一编号前加前缀“MAX”、“MX”“MXD”等。
在MAX公司里带C的为商业级，带I的为工业级。
现在的DALLAS被MAXIM收购，表以原型号形式出现，这里不做介绍。
三字母后缀：例如：MAX232CPEC=等级（温度系数范围）P=封装类型（直插）E=管脚数（16脚）四字母后缀：例如：MAX1480BCPIB=指标等级或附带功能C=温度范围P=封装类型（直插）E=管脚数（28脚）温度范围：C= 0◆至60◆（商业级）I=-20◆至85◆（工业级）E=-40◆至85◆（扩展工业级）A=-40◆至82◆（航空级）M=-55◆至125◆（军品级）封装类型：A—SSOP；B—CERQUAD；C—TO-200，TQFP；D—陶瓷铜顶；E—QSOP；F—陶瓷SOP，H—SBGAJ-陶瓷DIP；K—TO-3；L—LCC，M—MQFP；N——窄DIP；N—DIP；Q—PLCC；R—窄陶瓷DIP （300mil）;S—TO-52，T—TO5，TO-99，TO-100；U—TSSOP，uMAX，SOT；W—宽体小外型（300mil）；X—SC-60（3P，5P，6P）；Y—窄体铜顶；Z—TO-92，MQUAD；D—裸片；/PR-增强型塑封；/W-晶圆。
管脚数：A—8；B—10；C—12，192；D—14；E—16；F——22，256；G—4；H—4；I—28；J—2；K—5，68；L—40；M—6，48；N—18；O—42；P—20；Q—2，100；R—3，84；S—4，80；T—6，160；U—60；V—8（圆形）；W—10（圆形）；X—36；Y—8（圆形）；Z—10（圆形）。
注：接口类产品四个字母后缀的第一个字母是E，则表示该器件具备抗静电功能AD公司的命名规则：在AD公司里都是以AD开头，尾缀带“N”的为DIP（塑封）；带“R”的为SOP；带“Z”、“D”、“Q”的为陶瓷直插（陶瓷封装），带“H”的为铁帽。
例：AD694AR为SOP封装，AD1664JN为直插，AD6520SD，AD6523AQ为陶瓷直插。
AD公司前、后缀说明ADI公司电路的前缀一般以AD开头，后面跟的字母一般表示功能，然后是3-5位的阿拉伯数字，之后跟的1-2个字母提供如后信息，A：表示第二代品；DI：表示电介质隔离；Z：表示±12V电源；L：表示低功耗。
再后一个安素养表示温度特性范围对应如下：后缀代码温度范围描述I,J,K,L,M 0◆to60◆ 性能依次递增，M最优A,B,C -40◆to125◆ 性能依次递增，C 最优S,T,U -55◆to125◆ 性能依次递增，U最优电子知识来源：发布时间：2009-6-2 16:56:51 浏览点击数：51一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接。
封装形式是指安装半导体集成电路芯片用的外壳。
它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。
因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。
另一方面，封装后的芯片也更便于安装和运输。
由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。
衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。
封装时主要考虑的因素：1、芯片面积与封装面积之比为提高封装效率，尽量接近1﹕1；2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、基于散热的要求，封装越薄越好。
封装主要分为DIP双列直插和SMD贴片封装两种。
从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
从材料介质方面，包括金属、陶瓷、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。
封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装二、具体的封装形式1、SOP/SOIC封装SOP是英文Small Outline Package 的缩写，即小外形封装。
SOP封装技术由1968～1969年菲利浦公司开发成功，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
2、DIP封装DIP是英文Double In-line Package的缩写，即双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
3、PLCC封装PLCC是英文Plastic Leaded Chip Carrier的缩写，即塑封J引线芯片封装。
PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。
PLCC封装适合用SMT 表面安装技术在PCB上安装布线，具有外形尺寸小、可*性高的优点。
4、TQFP封装TQFP是英文thin quad flat package的缩写，即薄塑封四角扁平封装。
四边扁平封装（TQFP）工艺能有效利用空间，从而降低对印刷电路板空间大小的要求。
由于缩小了高度和体积，这种封装工艺非常适合对空间要求较高的应用，如PCMCIA 卡和网络器件。
几乎所有ALTERA 的CPLD/FPGA都有TQFP 封装。
5、PQFP封装PQFP是英文Plastic Quad Flat Package的缩写，即塑封四角扁平封装。
PQFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。
6、TSOP封装TSOP是英文Thin Small Outline Package的缩写，即薄型小尺寸封装。
TSOP内存封装技术的一个典型特征就是在封装芯片的周围做出引脚，TSOP适合用SMT技术（表面安装技术）在PCB（印制电路板）上安装布线。
TSOP封装外形尺寸时，寄生参数(电流大幅度变化时，引起输出电压扰动) 减小，适合高频应用，操作比较方便，可*性也比较高。
