电源电压转换：什么是DCDC转换器
电源电压转换：什么是DC/DC转换器
2009-04-10 14:28
DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。
根据需求可采用三类控制。
PWM控制型效率高并具有良好的输出电压纹波和噪声。
PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。
PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。
目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。
什么是DC(Direct Current)呢？它表示的是直流电源，诸如干电池或车载电池之类。
家庭用的100V电源是交流电源(AC)。
若通过一个转换器能将一个直流电压(3.0V)转换成其他的直流电压(1.5V或5.0V)，我们称这个转换器为DC/DC转换器，或称之为开关电源或开关调整器。
A: DC/DC转换器一般由控制芯片，电感线圈，二极管，三极管，电容器构成。
在讨论DC/DC 转换器的性能时，如果单单针对控制芯片，是不能判断其优劣的。
其外围电路的元器件特性，和基板的布线方式等，能改变电源电路的性能，因此，应进行综合判断。
B:调制方式
1: PFM(脉冲频率调制方式）
开关脉冲宽度一定，通过改变脉冲输出的时间，使输出电压达到稳定。
2: PWM(脉冲宽度调制）
开关脉冲的频率一定，通过改变脉冲输出宽度，使输出电压达到稳定。
C:通常情况下，采用PFM和PWM这两种不同调制方式的DC/DC转换器的性能不同点如下。
** PWM的频率，PFM的占空比的选择方法。
* PWM调制方式
在选用较高频率的情况下（如：500KHz)
(1)小负载时，效率很低。
(2)输出电压的纹波较小。
在选用较低频率的情况下（如：100KHz)
(1)小负载时,效率较高。
(2)输出电压的纹波较大。
因此，在小负载或待机时间较长的情况下，选用100KHz的频率，转换电路的效率较高，但若考虑输出电压的纹波问题，
若选用500KHz的频率，纹波电压会较小。
参考数据电感线圈相同，频率不同时纹波电压的比较。
* PFM调制方式
占空比较大的情况（如：Duty=75%）
（1）小负载时,效率较低。
（2）可输出较大的电流。
占空比较小的情况（如：Duty=58%）
(1)小负载时,效率较高。
(2)输出的电流较小。
因此，选用75%的占空比，可得到较大的输出电流。
若在负载不是很大的情况下，选用58%的占空比，效率会较高。
参考数据电感线圈相同，占空比不同时输出电压和效率的比较。
* 用MOSFET替换BJT晶体管作为外围电路的开关部件对效率的影响。
效率会相应提高。
因为BJT管需要对其基极提供驱动电流，这增加了电路的电流消耗，而MOSFET是电压驱动，无需对其
栅极提供电流，也就不会增加电路的电流消耗。
但是，实际应用时请考虑MOSFET是否对周边元器件产生影响。
** DC/DC转换器（开关调整器）的尖峰噪音。
DC/DC转换器（开关调整器）通过开关动作进行升压或降压，特别是晶体管或场效应管处于快速开关时，会产生尖峰
噪音，以及电磁干扰。
DC-DC Converter解析
DC-DC转换器之电气规格(1)
1. Input Specifications(输入规格)
a. Input voltage (输入电压) : 指单一机种能接受的最大电压及最小电压之比率，大致分成 二大类：窄范围输入电压（±10%）、宽范围输入电压（2:1、4:1<W>、…）。
EX: 宽范围输入电压2:1 12V nominal input 9~18Vdc 24V nominal input 18~36Vdc 48V nominal input 36~75Vdc
h. Short circuit protection(短路保护) : 当发生短路时，转换器停止正常动作。 EX: Hiccup(打嗝 ), continuous (Auto Recovery) ◎ Hiccup Mode 断续模式: 输出故障(短路)时，这时转换器把每一周的占空比由开通到截止 以及由截止到开通维持在使内部的功耗在一个安全的范围内，直到故障排除 。 ◎ Auto Recovery: 当故障排除后，转换器自动恢复正常动作。
DC/DC Converter浅析
DC-DC Converter 简介 DC-DC Converter 之典型应用领域 DC-DC Converter 如何选型 DC-DC Converter 之电气规格
电子系统的常用电源
电压 (Voltage)
±12, ± 15
典型负载(Typical Loads) Linear Circuits (OP.AMP…etc)(线性电路，如运算放大器等)
a. Switching frequency (操作频率)：产品内部开关组件的切换频率。 EX: 300kHz
b. Reliability, calculated MTBF (平均无故障时间) : Mean Time Between Failure 。
AC-DC、DC-DC转换器基础指南
AC/DC、DC/DC转换器基础指南首先，我们过一下AC（交流）和DC（直流）的概念。
何谓ACAlternating Current（交流）的首字母缩写。
AC是大小和极性（方向）随时间呈周期性变化的电流。
电流极性在1秒内的变化次数被称为频率，以Hz为单位表示。
何谓DCDirect Current（直流）的首字母缩写。
DC是极性（方向）不随时间变化的电流。
①流动极性（方向）和大小皆不随时间变化的电流通常被称为DC。
②流动极性不随时间变化，但大小随时间变化的电流也是DC，通常被称为纹波电流 (Ripple current)。
一、AC/DC转换器何谓AC/DC转换器？AC/DC转换器是指将AC（交流电压）转换成DC（直流电压）的元件。
为什么需要AC/DC转换器？为什么需要AC/DC转换器？那是因为家庭住宅和楼房接收到的电压是100V或200V的AC电压。
然而大家大部分使用的电器是在5V或3.3V的DC电压下工作的。
也就是说，如果不把AC电压转换成DC电压，电器就不能工作。
其中也有电机、灯泡等可以用交流电压驱动的产品，但电机与微控制器的控制电路连在一起，灯泡也变成节能LED，因此有必要进行ACDC转换。
为什么传输的是AC电压？可能有人会认为“既然电器使用的是DC，那为什么不一开始就传输DC？”总所周知，电力来自水力发电站、火力发电站、核电站等。
这些发电站位于山区或沿海等地区，从这些地区传输到市区，AC电压更有优势。
简而言之，通过以高电压、低电流方式传输AC电压，可以减少传输损耗（能量损耗）。
然而，在实际家庭中，由于不能直接使用高电压，所以需要通过几个变电站分阶段进行变压（降压），最后转换成100V或200V后进入家庭。
这些转换也因AC更简单，所以传输的是AC电压。
全波整流和半波整流（AC/DC转换）将AC（交流电压）转换为DC（直流电压）的整流方式有全波整流和半波整流。
两种情况都利用了二极管的电流正向流通特性来进行整流。

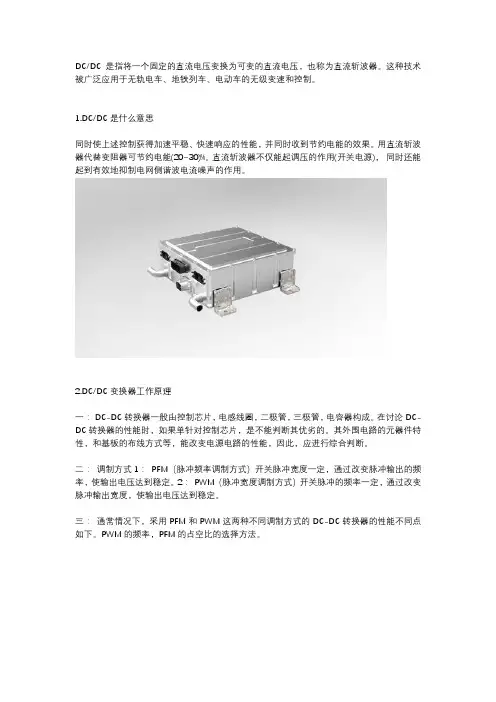

DC DC是什么意思
DC/DC是指将一个固定的直流电压变换为可变的直流电压，也称为直流斩波器。
这种技术被广泛应用于无轨电车、地铁列车、电动车的无级变速和控制。
1.DC/DC是什么意思同时使上述控制获得加速平稳、快速响应的性能，并同时收到节约电能的效果。
用直流斩波器代替变阻器可节约电能(20~30)%。
直流斩波器不仅能起调压的作用(开关电源)，同时还能起到有效地抑制电网侧谐波电流噪声的作用。
2.DC/DC变换器工作原理一：DC-DC转换器一般由控制芯片，电感线圈，二极管，三极管，电容器构成。
在讨论DC-DC转换器的性能时，如果单针对控制芯片，是不能判断其优劣的。
其外围电路的元器件特性，和基板的布线方式等，能改变电源电路的性能，因此，应进行综合判断。
二：调制方式1：PFM（脉冲频率调制方式）开关脉冲宽度一定，通过改变脉冲输出的频率，使输出电压达到稳定。
2：PWM（脉冲宽度调制方式）开关脉冲的频率一定，通过改变脉冲输出宽度，使输出电压达到稳定。
三：通常情况下，采用PFM和PWM这两种不同调制方式的DC-DC转换器的性能不同点如下。
PWM的频率，PFM的占空比的选择方法。
3.DC/DC变换器的作用DC/DC转换器可以通过可控开关（MOSFET等）进行高频开关的动作，将输入的电能储存在电容（感）里，当开关断开时，电能再释放给负载，提供能量。
DC表示的是直流电源，诸如干电池或车载电池之类。
家庭用的220V电源是交流电源（AC）。
若通过一个转换器能将一个直流电压（3.0V）转换成其他的直流电压（1.5V或5.0V），我们称这个转换器为DC-DC转换器，或称之为开关电源或开关调整器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC 转换器。
电荷泵为容性储能DC/DC产品，可以进行升压，也可以作为降压使用，还可以进行反压输出。
电荷泵消除了电感器和变压器所带有的磁场和电磁干扰。
直流-直流变换器（DC/DC）变换器广泛应用于远程及数据通讯、计算机、办公自动化设备、工业仪器仪表、军事、航天等领域，涉及到国民经济的各行各业。
DCDC转换器工作原理及用途
DCDC转换器工作原理及用途
DC-DC转换器，即直流-直流转换器，是一种将直流电源转换为不同电压或电流的电子设备。
其主要工作原理是通过改变输入端电压的波形、频率、极性和振幅，然后将这些改变应用到输出端，从而实现对电源电压的转换。
DC-DC转换器的工作原理如下：
1.输入端电源进行整流，将交流电转换为直流电。
2.通过谐振电容和电感元件构成一个振荡电路，产生高频振荡信号。
3.将高频振荡信号输入到变压器变压器中，通过变换器将输入端电压进行变换，然后输出到输出端。
4.输出端通过后级电路进行输出过滤，以获得所需要的电压或电流。
DC-DC转换器的用途广泛，以下为几个主要的应用领域：
1.电子设备：用于手机、平板电脑、笔记本电脑等电子产品的电源管理，将电池或外部电源的电压转换为所需的电压供应给电子设备。
2.电力系统：用于电力系统的直流输电、直流-交流逆变、直流-直流变换等。
3.汽车电子：用于汽车电子系统中的电源管理、电动车辆的能量转换和储存等。
4.太阳能电源系统：用于太阳能光伏电池组的能量转换和储存，将太阳能电池的直流电转换为交流电或其他所需的电压和电流。
5.工业控制与自动化：用于工业控制设备的电源管理，提供稳定的工
作电压或电流。
6.通信设备：用于通信基站、无线设备、卫星通信等设备的电源管理，提供所需的电压和电流。
总结：DC-DC转换器是一种能够将直流电源转换为不同电压或电流的
电子设备，其工作原理是通过改变输入端电压的波形、频率、极性和振幅，然后将这些改变应用到输出端。
它在电子设备、电力系统、汽车电子、太
阳能电源系统、工业控制与自动化、通信设备等领域有着广泛的应用。
TI DC-DC直流基础知识
• 电源抑制比 (PSRR) – 已调输出电压纹波与输入电 压纹波之比。
– 该规格指标对于具有高噪声限制要求的应用（如低噪声放 大器、音频、RF 和无线等）很重要
• 基带噪声 – 某个特定频率范围内的总噪声能量
– 该规格指标对于具有高噪声限制要求的应用（如 PLL、 TCXO、RF 和无线等）很重要
8
LDO 的选择
应用 低 Iq 低压降 高 PSRR 低噪声 高电流 注释
LNA、PLL 基带 – 数字 基带 – 模拟 TCXO 实时时钟 音频 是 是 是 是
是
是
定义了系统噪声底层值。需 要低噪声的 LDO 始终保持接通
是 是 是
始终保持接通。需要抑制输 入纹波和低压降 在中频 (IF) 部分使用，用于 在系统中实现低噪声 始终保持接通
同步降压
同步
1. 2. 3. 4. MOSFET 具有较低的压降 更高效 需要额外的控制电路 成本较高
6
隔离式与非隔离式
• 隔离式转换器在输入和输出之间没有 DC 电流流动。 • 变压器通过磁场将能量从初级耦合至次级 • 隔离式转换器通常在需要提供初级至次级隔离的医疗及离线应用中使 用 • 并非标准负载点解决方案所常用
3
线性稳压器的工作原理是什么？
• 线性稳压器和输出阻抗一起形成了一个分压器网络。 • 线性稳压器的作用就像受控的可变电阻器，其可根 据输出负载自我调节以保持一个稳定的输出。
+
4
压降电压
• 压降电压 – 为使线性稳压器处在稳压器的指定工作 范围之内，VIN 与 VOUT 之间可接受的最小压差。
5
线性稳压器的类型
+
VIN
VCF+
dc-dc变换原理
dc-dc变换原理
DC-DC变换器是一种电子设备，用于将直流（DC）电压转换为另一种直流电压。
这种转换器在许多电子设备中都有广泛的应用，例如在电源适配器、电动汽车、太阳能系统和通信设备中都可以看到它们的身影。
DC-DC变换器的工作原理基于电感和电容的原理，通过精确控制开关管的导通和截止来实现输入电压到输出电压的变换。
DC-DC变换器的基本工作原理是利用电感和电容储存和释放能量，从而实现电压的升降。
当输入电压施加到变换器上时，开关管周期性地开关，这导致电感和电容中的能量储存和释放。
通过调整开关管的占空比和频率，可以实现对输出电压的精确控制。
在一个典型的升压型DC-DC变换器中，当开关管导通时，电流会通过电感和负载，从而储存能量。
当开关管截止时，电感中的储能会释放，从而提供给负载。
通过控制开关管的导通和截止时间，可以实现输出电压的精确控制。
相比于线性稳压器，DC-DC变换器具有更高的效率和更小的体积。
这使得它们在需要高效能转换和对电源体积要求严格的场合中
得到广泛应用。
总之，DC-DC变换器是一种非常重要的电子设备，它通过精确控制电感和电容的能量储存和释放，实现了输入电压到输出电压的精确变换。
在现代电子设备中，它们的应用已经变得非常普遍，为我们的生活带来了诸多便利。
dcdc转换器的工作原理
dcdc转换器的工作原理
DC-DC转换器是一种电子设备，用于将直流电压（电源输入）转换为不同电压级别的直流电压（输出电源）。
它可以通过增加或降低电压级别来满足不同电子设备的供电需求。
DC-DC转换器的基本工作原理如下：
1. 输入电源：DC-DC转换器的输入是一个直流电压源，通常
为电池或DC电源。
2. 输入滤波：输入电源通过滤波电路，将电源中的噪声和干扰滤除，以保证输入电压质量。
3. 开关控制器：DC-DC转换器中的开关控制器是关键部件，
它根据控制器的工作方式（如PWM、单脉冲调制等）开关开
关管，控制开关管的通断状态。
当控制器开关开启时，输入电源的能量存储在开关元件（如电感器）中，当开关关闭时，这些能量被传递到输出端口。
4. 输出滤波：转换器的输出端口连接输出滤波器，用于平滑输出电压和滤除频率杂散噪声。
5. 输出调节：输出调节电路通过反馈机制，测量和对比输出电压与期望电压之间的差异，然后调整PWM控制器的工作方式，以保持输出电压稳定在设定值。
6. 保护功能：DC-DC转换器通常具有多种保护功能，如输入
欠压保护、输出过压保护、短路保护等。
这些保护功能可以确保转换器和被供电设备的安全运行。
总体而言，DC-DC转换器通过控制开关开关管的通断状态，
将输入电压转换为所需的输出电压。
转换器的输出电压和电流可以通过调节开关管的工作周期和频率来实现精确控制和调节。
dcdc 原理
dcdc 原理DC-DC转换器原理一、什么是DC-DC转换器？DC-DC转换器是一种电子元件，其作用是将直流电压（如12V）转换为另一种直流电压（如5V）。
它被广泛应用于各种电子设备中，例如手机、笔记本电脑、汽车电子设备等。
其中最常见的两种类型为降压型（Buck）和升压型（Boost），分别可以将输入电压降低或提高到所需的输出电压。
二、为什么需要DC-DC转换器？在许多电子设备中，需要使用不同的工作电压。
例如，在手机中，CPU需要3.3V的供应电压，但通信模块需要2.8V的供应电压。
如果使用一个固定的输入电源来提供所有这些不同的工作电压，那么这个输入电源必须能够提供最高工作电压，并且会浪费很多能量。
因此，使用一个可调节输出的 DC-DC转换器可以更有效地利用能量，并且使得整个系统更加灵活。
三、降压型（Buck） DC-DC转换器原理1. 基本原理降压型 DC-DC 转换器通过周期性切断输入直流源来实现输出电压的降低。
转换器包括一个开关管、一个输出电感和一个输出电容。
当开关管导通时，输入直流源的电能被存储在电感中。
当开关管关闭时，电感中的磁场会产生反向电势，将存储的能量传递给输出负载。
2. 工作原理在降压型 DC-DC 转换器中，开关管周期性地切换导通和断开状态。
当开关管导通时，输入直流源的正极连接到输出负载，并且输出电容开始充电。
在这个阶段，输入直流源通过开关管向输出负载提供能量。
当开关管关闭时，输入直流源断开与输出负载的连接，并且反向电势在输出端产生。
此时，输出电容将释放其存储的能量，并向负载提供所需的能量。
这个过程一直重复进行，在每个周期内，输出端都会得到一定数量的能量。
3. 具体实现降压型 DC-DC 转换器通常由以下几个部分组成：（1）PWM控制器：用于控制开关管的导通和断开状态。
（2）MOSFET（或IGBT）：用于实现开关功能。
（3）输入滤波器：用于消除输入信号中的高频噪声。
（4）输出电感：用于存储和传递能量。
DC／DC变换器的设计
DC／DC变换器的设计DC/DC变换器是一种电力电子设备，用于将一个直流电源的电压转换为另一个直流电压。
它在电子设备中广泛应用，例如电气车辆、太阳能发电系统和电视机等。
DC/DC变换器的设计需要考虑以下几个方面：1.输入电压范围：根据应用需要，确定所需的输入电压范围。
这有助于选取合适的输入滤波电容和保护电路。
2.输出电压和电流：确定所需的输出电压和电流，并计算所需的功率。
这有助于确定合适的变压器、开关管和输出滤波电容。
3.开关频率：选择适当的开关频率，以平衡系统效率和元件尺寸。
通常，高开关频率可以减小元件的尺寸，但也会增加开关损耗。
4.控制策略：选择合适的控制策略，例如脉宽调制（PWM）或脉冲频率调制（PFM）。
PWM控制可实现快速响应和精确的输出电压稳定性，而PFM控制则可实现高效和高功率因素。
5.过压保护和过流保护：设计合适的过压保护和过流保护电路，以确保系统在故障情况下可靠工作。
6.效率和温度管理：优化设计，以提高系统的能量转换效率，并采取措施来控制元件的温度，以保证长期可靠性。
7.噪声和EMI控制：设计合适的滤波电路和接地布局，以降低系统的输出噪声和电磁干扰。
8.反馈控制：设计适当的反馈控制回路，以实现输出电压的稳定性和动态响应。
9.元件选型和参数计算：根据应用需求，选择适当的开关管、变压器、电感和电容，并计算它们的参数，以满足设计要求。
一般而言，DC/DC变换器的设计可以分为几个主要步骤：确定电路拓扑，选择工作模式，计算各个元件的参数，进行电路仿真和稳定性分析，制作原型并进行实验验证，最后进行性能优化和可靠性测试。
总的来说，DC/DC变换器的设计需要综合考虑输入输出电压、电流、开关频率、控制策略、保护电路、效率、温度管理、EMI控制和反馈控制等因素。
通过系统性的设计和优化，可以实现高效、稳定和可靠的DC/DC变换器。
dc-dc变换电路原理及应用入门
文章标题：深入理解DC-DC变换电路原理及应用入门DC-DC变换电路是一种将直流电源转换为不同电压或电流输出的电子电路。
它在现代电子设备中应用广泛，包括手机、笔记本电脑、电动车和太阳能系统等。
本文将全面探讨DC-DC变换电路的原理及应用入门，以便读者更深入地理解和掌握这一重要的电子技术。
1. 什么是DC-DC变换电路？DC-DC变换电路是一种能够将直流电源转换为不同电压或电流输出的电路。
它可以实现直流电源的升压、降压、反向输出以及变换电流等功能。
在电子设备中，由于不同的电路和元件需要不同的工作电压和电流，DC-DC变换电路成为了必不可少的部分。
2. DC-DC变换电路的原理及工作方式DC-DC变换电路的原理基于电感和电容的储能特性，通过控制开关管的导通和截止，将输入电源以脉冲的形式加到电感上，再通过电容滤波获得稳定的输出电压。
根据不同的控制方式和拓扑结构，DC-DC变换电路可以分为多种类型，包括Buck、Boost、Buck-Boost、Cuk等。
每种类型都有其特定的工作方式和应用场景。
3. DC-DC变换电路的应用DC-DC变换电路在电子设备中有着丰富的应用场景，比如手机充电器中常用的Boost变换器、笔记本电脑电池管理系统中的Buck变换器、以及电动车和太阳能系统中的Buck-Boost变换器等。
通过合理选择和设计DC-DC变换电路，可以实现高效能的功率转换和电源管理。
4. 个人观点及总结通过本文的讲解，相信读者已经对DC-DC变换电路的原理及应用有了一定的了解。
在今后的学习和工作中，对于电子技术方面的研究和应用，深入掌握DC-DC变换电路的知识将会大有裨益。
希望读者能在实践中不断积累经验，尝试设计和应用更加复杂和高效的DC-DC变换电路，为电子技术的发展和应用做出更大的贡献。
总结来看，文章详细解释了DC-DC变换电路的原理及应用入门，帮助读者从零开始全面理解这一重要的电子技术。
对于想要深入研究和应用DC-DC变换电路的人来说，这篇文章将是一份有价值的指南和参考。
