10kV固体绝缘环网柜的发展现状及研究

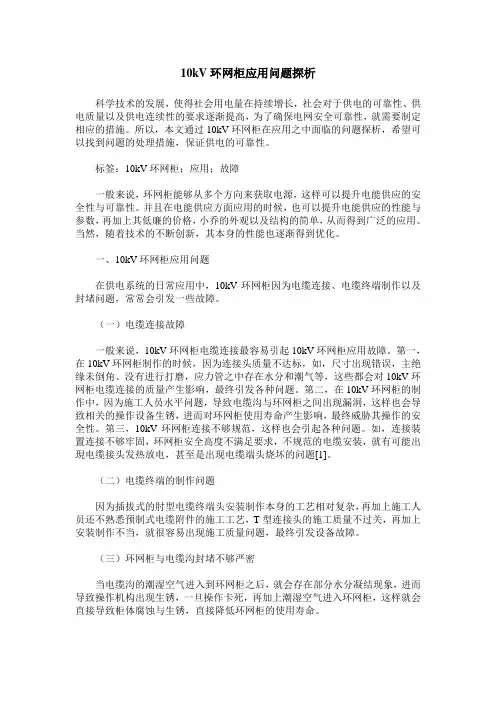

10kV环网柜应用问题探析
10kV环网柜应用问题探析科学技术的发展，使得社会用电量在持续增长，社会对于供电的可靠性、供电质量以及供电连续性的要求逐渐提高，为了确保电网安全可靠性，就需要制定相应的措施。
所以，本文通过10kV环网柜在应用之中面临的问题探析，希望可以找到问题的处理措施，保证供电的可靠性。
标签：10kV环网柜；应用；故障一般来说，环网柜能够从多个方向来获取电源，这样可以提升电能供应的安全性与可靠性。
并且在电能供应方面应用的时候，也可以提升电能供应的性能与参数，再加上其低廉的价格，小乔的外观以及结构的简单，从而得到广泛的应用。
当然，随着技术的不断创新，其本身的性能也逐渐得到优化。
一、10kV环网柜应用问题在供电系统的日常应用中，10kV环网柜因为电缆连接、电缆终端制作以及封堵问题，常常会引发一些故障。
（一）电缆连接故障一般来说，10kV环网柜电缆连接最容易引起10kV环网柜应用故障。
第一，在10kV环网柜制作的时候，因为连接头质量不达标，如，尺寸出现错误，主绝缘未倒角、没有进行打磨，应力管之中存在水分和潮气等，这些都会对10kV环网柜电缆连接的质量产生影响，最终引发各种问题。
第二，在10kV环网柜的制作中，因为施工人员水平问题，导致电缆沟与环网柜之间出现漏洞，这样也会导致相关的操作设备生锈，进而对环网柜使用寿命产生影响，最终威胁其操作的安全性。
第三，10kV环网柜连接不够规范，这样也会引起各种问题。
如，连接装置连接不够牢固，环网柜安全高度不满足要求，不规范的电缆安装，就有可能出現电缆接头发热放电，甚至是出现电缆端头烧坏的问题[1]。
（二）电缆终端的制作问题因为插拔式的肘型电缆终端头安装制作本身的工艺相对复杂，再加上施工人员还不熟悉预制式电缆附件的施工工艺，T型连接头的施工质量不过关，再加上安装制作不当，就很容易出现施工质量问题，最终引发设备故障。
（三）环网柜与电缆沟封堵不够严密当电缆沟的潮湿空气进入到环网柜之后，就会存在部分水分凝结现象，进而导致操作机构出现生锈，一旦操作卡死，再加上潮湿空气进入环网柜，这样就会直接导致柜体腐蚀与生锈，直接降低环网柜的使用寿命。

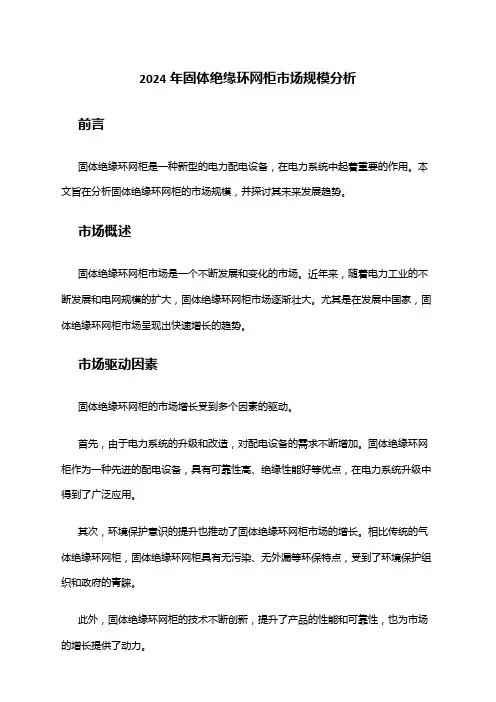

2024年固体绝缘环网柜市场规模分析
2024年固体绝缘环网柜市场规模分析前言固体绝缘环网柜是一种新型的电力配电设备，在电力系统中起着重要的作用。
本文旨在分析固体绝缘环网柜的市场规模，并探讨其未来发展趋势。
市场概述固体绝缘环网柜市场是一个不断发展和变化的市场。
近年来，随着电力工业的不断发展和电网规模的扩大，固体绝缘环网柜市场逐渐壮大。
尤其是在发展中国家，固体绝缘环网柜市场呈现出快速增长的趋势。
市场驱动因素固体绝缘环网柜的市场增长受到多个因素的驱动。
首先，由于电力系统的升级和改造，对配电设备的需求不断增加。
固体绝缘环网柜作为一种先进的配电设备，具有可靠性高、绝缘性能好等优点，在电力系统升级中得到了广泛应用。
其次，环境保护意识的提升也推动了固体绝缘环网柜市场的增长。
相比传统的气体绝缘环网柜，固体绝缘环网柜具有无污染、无外漏等环保特点，受到了环境保护组织和政府的青睐。
此外，固体绝缘环网柜的技术不断创新，提升了产品的性能和可靠性，也为市场的增长提供了动力。
市场规模分析根据市场调研数据，固体绝缘环网柜市场的规模呈现出稳步增长的趋势。
根据不同地区和应用领域的需求差异，市场规模存在一定的差异。
地区分析亚太地区是固体绝缘环网柜市场最大的地区，占据了全球市场的主导地位。
亚太地区发展中国家的电力系统改造和升级是推动市场增长的主要驱动因素。
欧洲和北美地区的固体绝缘环网柜市场也在不断发展，受到了当地政府的支持和鼓励。
应用领域分析固体绝缘环网柜广泛应用于电力系统的配电、变电和传输环节。
其中，变电领域是固体绝缘环网柜市场的主要应用领域，占据了市场份额的大部分。
配电领域和传输领域也是固体绝缘环网柜市场的重要应用领域，随着电力系统的发展，这两个领域的市场规模也在逐渐增大。
市场前景展望固体绝缘环网柜市场具有良好的发展前景。
随着电力工业的发展和电网规模的扩大，对固体绝缘环网柜的需求将进一步增加。
未来，固体绝缘环网柜在技术创新、产品性能优化和成本降低等方面仍有较大的发展空间。
浅谈固体绝缘环网柜及未来市场发展前景_0
浅谈固体绝缘环网柜及未来市场发展前景摘要：随着社会经济的发展及物质文化生活水平的提高，国家在电力建设领域的投资也是逐年上升。
其中电力供配电设备的研究与应用，得到了迅猛的推广与促进，特别是近几年面世的新型固体绝缘环网柜，以它独有的优势与特点，引起行业各界广泛的关注。
本文从环网柜的类型及特点、固体绝缘环网柜简述、法规及标准、市场分析、缺陷与制约等方面进行了阐述，以全新的思路展现了其前景与发展。
关键词：固体；全密封；绝缘；环网柜0引言电能需求的不断加大，人们对电能供配电质量的要求也同步在提高，因此研发新的高端可靠的供配电设备并应用于电力建设市场，成为目前电力行业全新的课题。
高端智能、安全可靠、环保、免维护等是新型供配电设备应具备的特征。
而最新研发并投入市场的固体绝缘环网柜抛弃了以往环网柜的缺点，发扬了新的优势与特点，极大的满足了市场的需要。
但固体绝缘环网柜也存在自身的缺陷，制约着它的发展与推广，未来市场情况如何，还需要时间与实践来检验。
1环网柜类型及特点环网柜[2]按照其技术发展阶段主要包括三个主要阶段，即空气绝缘型[1]、气体绝缘型及固体绝缘[1]型。
目前固体绝缘型在环网柜种类中属于最新档次与级别。
1)空气绝缘型：其优点是设备造价低，生产制作工艺简单。
它的缺点是环网柜外形尺寸较大，占据空间大；高度高，操作维护不方便；易受外部环境因素影响，通常限于户内安装。
2)气体绝缘型：目前主要为SF6气体型，其优点是SF6气体具有优异的绝缘和灭弧性能，在电力设备中应用十分广泛；SF6气体绝缘开关柜的体积小，结构紧凑；SF6气体化学性质非常稳定，不受外界环境因素的影响，适应性极强。
但SF6气体是国际公认六种温室气体之一，从环境保护的角度应当少用或不用；SF6气体泄漏目前无法彻底解决。
3)固体绝缘型2固体绝缘环网柜简介2.1产品概述固体绝缘环网柜为固体绝缘开关设备，应用于6~24kV电力系统中。
该设备以新型环保型固体材料作为绝缘介质，内部配置真空断路器、真空负荷开关与熔断器组合电器。
固体绝缘开关柜技术发展现状
固体绝缘开关柜技术发展现状摘要：结合固体绝缘开关柜的发展现状，论述了固体绝缘开关柜的定义、技术参数、结构形式、固体绝缘技术。
探讨了固体绝缘隔离开关和接地开关的现状，总结了固体绝缘开关柜的优势和不足，并展望了固体绝缘环网柜的发展前景。
abstract： this paper reviews the definition， technical parameters， structure form， solid insulation technology of solid insulated switchgear based on the development status of solid insulated switchgear. the status of disconnecting switch and earthing switch of the solid insulation is discussed， the advantages and disadvantages of solid insulated switchgear are summarized， and the prospect of the solid insulated switchgear is presented.关键词：固体绝缘开关柜；固体绝缘技术；隔离开关；接地开关key words： solid insulated switchgear；solid insulation technology；disconnecting switch；earthing switch中图分类号：tm591 文献标识码：a 文章编号：1006-4311（2013）24-0039-030 引言2011年8月，国家电网公司发布《国家电网公司第一批重点推广新技术目录》，12kv固体绝缘环网柜列入国家电网公司“十二五”规划[1]。
2012年3月，国家电网公司发布了q/gdw730-2012《12kv 固体绝缘环网柜技术条件》（以下简称技术条件）[2]。
2023年环网柜行业市场发展现状
2023年环网柜行业市场发展现状随着我国经济不断发展，电力行业也在迅速崛起。
环网柜作为电力行业的重要组成部分，其市场需求也随之增加。
目前，环网柜行业市场发展现状如下：一、环网柜行业的市场基本情况随着电力行业的不断发展，环网柜行业也在不断壮大。
环网柜作为电力行业中的重要组成部分，是电力系统中的一种高压配电设备。
这些设备用于控制和保护电力系统中的高压电设施。
在电力行业中，环网柜的市场需求量很大，因此，环网柜的制造商也在增加。
二、环网柜行业的市场规模目前，我国的环网柜行业市场规模还不够大。
据统计，2019年我国的环网柜行业市场规模约为100亿元左右。
随着电力行业的不断发展，未来环网柜行业的市场规模还将不断扩大。
三、环网柜行业的市场竞争目前，我国的环网柜行业市场竞争很激烈。
市场竞争主要来自于国内外环网柜制造商的竞争。
国内的环网柜制造商主要集中在华北、东北、华中和华南地区。
同时，除了国内制造商外，一些外国环网柜制造商也在中国开展业务。
四、环网柜行业的市场需求随着电力行业的发展，环网柜的市场需求也在不断增加。
目前，在我国电力设施的建设中，环网柜的需求量占到了很大的比例。
除了电力行业外，环网柜的市场需求还来自于建筑业、制造业、石油化工等行业。
五、环网柜行业的市场前景随着电力行业的不断发展，环网柜行业的市场前景还是非常广阔的。
未来，随着新型电力设施的逐渐普及，高压配电市场的需求将继续增加，同时，环网柜的技术水平也将不断提高，市场前景将越来越好。
总之，环网柜作为电力行业重要的配电设备，其市场需求量大，但是市场竞争也非常激烈。
环网柜行业的市场前景很好，未来将会不断发展壮大。
研究10kV环网柜在城市配网中的检修和管理
研究10kV环网柜在城市配网中的检修和管理10kV电压等级的供电系统在城市电网中作为直接提供电能给用户的低压节点，其运行的稳定和安全直接影响到用户的电能质量。
随着我国经济的迅速发展，城镇化速度继续加快，城市用电的负载密度越来越大，因此，对10kV配网的可靠性要求更高，电力线路逐渐发展为环形电源供电的形式。
采用环形供电方式，可以满足我国社会经济发展对电力的需求。
在日常运行中，要严格落实相关的检修和管理工作，以保证其运行的稳定性及安全性。
标签：10kV环网柜;城市配网;检修;管理一、10kV环网柜的概述1.1、10kV环网柜的构成环网柜是将高压断路器装入柜体内部，或是拼装间隔式的环网供电单元，主要的组成部分为断路器和熔断器、电压互感器、计量装置、母线等装置。
通常，单个环网柜有三至五路总开关盒构成较为灵活的连接模式，用于给不同电网节点提供电源。
在环网柜内，硬母线和断路器被装设在一个密封的柜体内，采用SF6作为绝缘和灭弧的介质。
两工位的断路器在操作时存在安全隐患，因此环网柜一般采用三工位断路器。
负荷开关采用三相联动的形式，需要做到能够切断电流、隔离电路以及可靠接地三个要求。
负荷开关的操作机构一般采用弹簧机构。
为了确保10kV环网柜运行的稳定性，在设计过程中还要添加避雷器等防雷元器件，而且还要每年定期对避雷器的性能进行检测，以确保其运行的稳定性。
虽然环网柜具有非常灵活的线路连接方式。
但是由于每路线路均要占用一个开关，当出现线路数多于开关数的时候，就会出现一个开关控制多个出线的情况，就不能对其中单独的出线进行操作，其开关也只能看成是电缆线路。
为了确保环网柜的应用的持续性，在设计过程中必须要留有备用的间隔，从而为后续电缆线路的增加提供便利。
1.2、10kV环网柜的选型当前，根据环网柜绝缘格局将10kV环网柜分为以下两类：第一，全绝缘型。
该类环网柜包括整体气包（SF6气体）包裹母线、地刀等高压带电体，仅留出电缆桩头供插拔式电缆头连接。
2024年固体绝缘环网柜市场调研报告
固体绝缘环网柜市场调研报告1. 背景介绍固体绝缘环网柜是一种高压电力设备，用于配电网络中的变电站和配电装置。
相比于传统的绝缘电缆，固体绝缘环网柜具有更高的可靠性、更小的占地面积和更低的维护成本。
2. 市场概览2.1 市场定义固体绝缘环网柜市场是指固体绝缘环网柜在电力行业中的销售和使用情况。
2.2 市场规模根据调研数据，2019年固体绝缘环网柜市场规模达到X亿元，预计到2025年将达到Y亿元，年复合增长率为Z%。
2.3 市场趋势•高可靠性需求：随着电力行业的快速发展，对电力设备的可靠性要求越来越高。
固体绝缘环网柜具有较低的故障率和较长的使用寿命，因此受到市场的青睐。
•环保要求：固体绝缘环网柜不含硫氟化物等有害物质，对环境友好，符合现代社会对环保的要求。
•自动化和智能化：随着智能电网的发展，对电力设备的自动化和智能化要求越来越高。
固体绝缘环网柜具备远程监控、故障自诊断等功能，满足了市场的需求。
3. 市场竞争分析3.1 主要厂商目前固体绝缘环网柜市场的主要厂商有A公司、B公司和C公司等。
这些公司拥有丰富的经验和技术优势，在市场上具有较强的竞争力。
3.2 市场份额根据调研数据，A公司在固体绝缘环网柜市场占据了总份额的40%，B公司占据了30%，C公司占据了20%，其余10%的份额由其他厂商共同占据。
3.3 竞争策略为了在市场竞争中占据优势，厂商们采取了不同的竞争策略。
A公司专注于产品质量和服务的提升，B公司注重技术创新和产品线的扩展，C公司则注重市场营销和渠道建设。
4. 市场前景与挑战4.1 市场前景固体绝缘环网柜市场具有广阔的发展前景。
随着电力行业的发展，对安全、可靠的配电设备需求不断增加，固体绝缘环网柜将成为未来的发展趋势。
4.2 市场挑战固体绝缘环网柜市场面临一些挑战。
首先，由于技术门槛较高，新厂商进入市场的难度较大；其次，市场竞争激烈，厂商需要不断创新来保持竞争力；最后，固体绝缘环网柜的价格较高，一些发展中国家和地区的电力行业可能面临着资金紧张的问题。
国外固体绝缘柜发展现状
（二）国外发展现状（本稿摘录中电联输配电技术协作网固体绝缘研讨）1、国外生产应用情况国外是很多公司早年就研究开发环保型开关设备，使用量最多、技术最先进的是日本，荷兰在1995年开始研究固体绝缘电缆分支箱，并有大量的应用。
日本东芝公司于1999年开发出高性能环氧树脂以及高效率浇注技术，于2002年开始生产24kV固体绝缘开关柜，以后又进行了系列化的开发，迄今已经生产出36kV 固体绝缘开关柜，目前，又在进行更高电压等级72kV及84kV产品的开发。
日本三菱公司无SF6 HIS型24kV、36kV电压等级的气体绝缘产品自2000年至今一直在世界范围内大量销售。
欧洲也在积极研发无SF6的干燥压缩空气绝缘的环网柜。
世界各大电气公司积极研究采用CO2和干燥压缩空气作为环保型产品的绝缘介质。
在开发固体绝缘开关设备当中获得的绝缘材料、高效率浇注技术也用在其它开关设备中的绝缘件上，提高了开关设备整体的生产性，实现了低成本、小型化、高可靠性。
并且这些技术上、经济上的优势还可以使用到以后的高电压大容量固体绝缘开关设备的开发中。
完全不使用对环境有影响的SF6气体是固体绝缘开关设备的一大特点。
在日本国内的配电市场中，尤其在电力消费大的首都及地方省会城市，在配电电压等级上已经推广24kV，不光在24kV配电设备中采用了该技术，还将该技术采用在目前的7.2kV配电设备中。
72kV/84kV高电压大容量固体绝缘开关柜已经进入基础验证阶段，固体绝缘开关柜中采用的新技术可以使用在7.2kV-84kV范围的开关柜内，今后还将口到国外的24kV配电网中，其发展前景看好。
固体绝缘开关柜自2002年正式投入运行以来，迄今已经生产了200面，预计今后固体绝缘开关柜的市场使用量将会更加扩大。
伊顿电力设备有限公司于2010年推出固体绝缘环网柜（见图14），施耐德公司也于2012年推出了固体绝缘环网柜，并在中国市场开始运用（见图15）。
2、技术发展趋势开关柜的原型诞生于1890年，迄今已经过去100多年。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV固体绝缘环网柜的发展现状及研究
作者：郭建华
来源：《中国科技纵横》2016年第06期
【摘要】固体绝缘环网柜是以固体绝缘材料为主要介质，将外固封、绝缘母线、组合单元这三种工艺流程相结合的一种新型配电设备，是我国未来中压开关设备的主要发展方向。
10kV固体绝缘环网柜有着绝缘性能好、容量大、强度高等优势，而且它不排放任何有毒物质，现已被国家电网列入选型设备，在城市配网中的应用也越来越多。
但是由于其技术和工艺的不成熟还存在着诸多的隐患，因此加强对固体绝缘环网柜的技术分析十分具有必要性。
【关键词】固体绝缘环网柜现状技术
1 固体绝缘环网柜的发展现状
10kV固体绝缘最早在1999的日本东芝公司得以正式应用，主要是把高效率的环氧树脂浇注工艺技术应用在了24kV的固体绝缘开关柜，发展至今已经可以应用在84kV的绝缘开关柜上，并且随着技术理念的不断深入和技术工艺的不断创新，固体绝缘环网柜的开断电流存在着不同的形式。
在我国，固体绝缘环网柜的发展起步较晚，但是发展的进度比较迅速。
北京双杰电气有限公司早在2005年就率先进行固体绝缘环网柜的开发并在两年后取得了国际发明专利，自此正式开启了我国的固体绝缘环网柜的发展进程。
随着浙江华怡、珠海电器等较大生产厂家产品的推出，固体绝缘环网柜的使用已越来越广泛，目前全国各地已经有数万台固体绝缘环网柜投入了使用，发展前景一片大好。
特别是厦门电气技术有限公司于2014年在北京展出了SIRING环网柜系列产品，使我国的固体绝缘环网柜技术的开发取得了阶段性的进展。
2 固体绝缘环网柜的特性及不足
2.1 固体绝缘柜的主要特性
（1）10kV固体绝缘环网柜的一次导体全部都是以固体绝缘材料为介质采用密封包装。
（2）固体绝缘环网柜的覆盖层外表的导电层要求屏蔽接地。
（3）固体绝缘环网柜的主要组成部件有真空断路器、真空负荷开关和隔离开关等。
断路器和真空负荷开关主要利用真空灭弧室来工作，隔离开关一般采用空气和真空两种手段来进行灭弧，为了避免在灭弧过程中受到周围的环境影响。
（4）固体绝缘环网柜中应用最多的高效能绝缘材料是环氧树脂，环氧树脂的绝缘性能是空气的8倍左右，是SF6气体的3倍左右，因而可以在很大程度上实现固体绝缘环网柜的小型化。
（5）固体绝缘环网柜的导电部分也全部使用固体绝缘材料密封，所以固体绝缘柜的整体散热性能不是很好，限制了其使用的电流不可过大。
目前市场上的最大额定电流一般为630A及1250A。
综上所述，虽然固体绝缘环网柜的全部元件都采用固体绝缘材料，符合环保要求，减小了空间，但是需要工作人员在日常运维和检修时严格的控制好局部的放电和散热，给使用带来了隐患。
2.2 固体绝缘环网柜的不足
由于固体绝缘网柜整体上的效率和功能都优于SF6气体绝缘环网柜，因而在技术和工艺流程上也相对复杂一下，一旦某个环节出现问题，很容易引起整体的瘫痪。
所以人们对于固体绝缘环网柜的技术、原材料质量、制造工艺等方面的要求都较为严格。
通过近几年的不断探索，固体绝缘环网柜的发展已经越来越得到人们的肯定，但是就长远而看，还存在着很多不足和隐患，主要表现为以下几个方面：
（1）固体绝缘柜的局放问题。
之前一直使用的SF6气体绝缘材料一旦泄露可以通过放电来进行自行恢复，而固体绝缘柜一旦发生放电则无法进行恢复，而且放电具有持续性，所以长时间放电以后会导致绝缘击穿并且易发生相间短路故障。
（2）绝缘元件开裂问题。
根据对国内外调查资料的研究分析，发现无论是早期的固体绝缘柜还是现代化的固体绝缘柜，都会由于长时间的工频振动、操作振动、撞击或受到周围环境的影响而出现开裂，从而导致安全事故的发生。
（3）隔离的安全性问题。
在固体绝缘环网柜中的隔离安全性问题尤为重要，目前的隔离设备主要采用传统的三工位隔离开关，而且各个部位元件都被密封固定在一起，所以造成了固体绝缘环网柜的隔离断口由动、静触头间的空气及绝缘件的爬电距离来决定。
（4）绝缘材料的回收利用问题。
固体绝缘环网柜所采用的绝缘材料的质量决定着整体运行的稳定性，由于固体绝缘材料的大量使用，所以在生产使用过程中会产生许多报废材料及装置，如何将这些废弃的零部件进行挑选、分离、回收和利用，在很大程度上节约资源和成本，提高固体绝缘材料的使用效率，这将是我们面临的又一挑战。
3 固体绝缘环网柜的发展趋势
（1）要尽可能的研发新的高性能的环氧树脂。
环氧树脂作为最受欢迎的固体绝缘材料，能够在很大程度上提高固体绝缘环网柜的绝缘性能，并能够在一定程度上提高绝缘材料的安全性和可靠性。
采用性能较高的环氧树脂来进行真空灭弧，不需要通过硅橡胶来过渡而且热传导的能力也可以得到保障。
（2）在固体绝缘环网柜的设计方面，要留意前面所讲到的局部放电的问题，这里需要进行说明的是，在进行固体绝缘环网柜的设计之前要首先把各项参数确认好，保证设备所需要的耐受电压、电流和局部放电的水平在可控制的范围之内，才能大幅度提高设备的安全性。
（3）环氧树脂的浇注工艺的开发和研究也是当前应该关注的热点，建议相关研究者从工艺流程方面入手来研究绝缘件的开裂及放电等问题，尽早研究出有效措施。
（4）环氧树脂的稳定性也可以进行深入研究。
可以通过加速老化的方法来进行实验，在环氧树脂的正常使用寿命期间，对环氧树脂进行局部放电等性能的频率检测和趋势分析，将数据进行统计和对比以便于进行下一步的研究。
（5）智能化的设计。
今后的发展方向可以采用较为先进的传感技术和测量技术，通过现代化的设备来将固体绝缘环网柜推向一个新的发展高度。
4 结语
当前，固体绝缘技术已经得到了市场上的认可和采用，而且在我国大部分城市也已经得到了推广和创新，随着社会关注度越来越高，人们对于固体绝缘环网柜的发展要求也越来越高，本文主要针对使用过程中出现的问题加以阐述和分析，并就未来的发展方向进行了有根据的预测和分析，希望固体绝缘环网柜的发展能够在技术和工艺上有着更大的突破，为电网发展迈入新阶段贡献力量。
