CAD基础识图简介
建筑cad识图教程
建筑cad识图教程建筑CAD识图教程建筑CAD是建筑设计中使用的一种专业软件，通过该软件，设计师可以进行建筑平面图、剖面图、立面图等设计工作。
掌握建筑CAD的识图技巧对于建筑师来说至关重要。
下面将为大家介绍建筑CAD识图的一些基本步骤和方法。
首先，打开建筑CAD软件，创建新的绘图文件。
选择合适的纸张尺寸和比例尺，根据实际需求进行设置。
接下来，我们需要学会使用CAD软件中的绘图工具和命令。
1. 绘制基础图形：在建筑CAD中，常见的基础图形包括直线、多边形、圆、弧等。
学会使用直线和圆弧绘制命令，并熟悉如何使用偏移、修剪、拉伸等命令进行编辑和修改。
2. 应用块和图层：建筑CAD中的块和图层功能可以提高绘图效率和可视化效果。
块是一组图形的集合，可以将其保存为一个整体，并在需要时重复使用。
图层可以控制绘图元素的显示和隐藏，使绘图工作更加有条理和清晰。
3. 绘制符号和注释：在建筑CAD中，我们可以绘制各种符号和注释来表示建筑结构、设备和材料等。
学会使用文本命令和尺寸命令，可以方便地添加文字和尺寸标注。
4. 绘制特殊图形：建筑CAD中还可以绘制一些特殊的图形，如多边形楼板、曲线墙体等。
了解如何使用面命令、曲线命令和填充命令可以帮助我们绘制更复杂的建筑结构。
5. 添加图纸布局：完成绘图后，我们需要将绘图内容添加到图纸布局中进行打印和输出。
学会使用图纸布局命令，设置视图比例和打印尺寸，并进行合适的布局调整。
6. 保存和导出绘图文件：完成建筑CAD绘图后，及时保存绘图文件是必要的。
建筑CAD软件支持多种文件格式的导出，如DWG、DXF等。
了解如何导出绘图文件可以方便与他人进行分享和协作。
除了以上的基本步骤和方法外，建筑CAD的识图还需要注意以下几点：1. 确保准确度：建筑CAD绘图需要精确到毫米级别，因此在绘图过程中要仔细对齐和测量。
使用CAD软件中的对象捕捉功能可以帮助我们更准确地绘制和编辑图形。
2. 注意图层和颜色的使用：正确的图层和颜色选择可以使绘图更加清晰和易读。

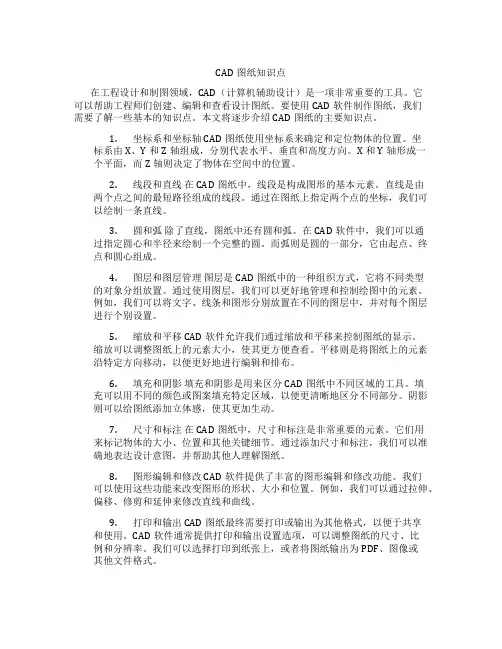

cad图纸知识点
CAD图纸知识点在工程设计和制图领域，CAD（计算机辅助设计）是一项非常重要的工具。
它可以帮助工程师们创建、编辑和查看设计图纸。
要使用CAD软件制作图纸，我们需要了解一些基本的知识点。
本文将逐步介绍CAD图纸的主要知识点。
1.坐标系和坐标轴 CAD图纸使用坐标系来确定和定位物体的位置。
坐标系由X、Y和Z轴组成，分别代表水平、垂直和高度方向。
X和Y轴形成一个平面，而Z轴则决定了物体在空间中的位置。
2.线段和直线在CAD图纸中，线段是构成图形的基本元素。
直线是由两个点之间的最短路径组成的线段。
通过在图纸上指定两个点的坐标，我们可以绘制一条直线。
3.圆和弧除了直线，图纸中还有圆和弧。
在CAD软件中，我们可以通过指定圆心和半径来绘制一个完整的圆。
而弧则是圆的一部分，它由起点、终点和圆心组成。
4.图层和图层管理图层是CAD图纸中的一种组织方式，它将不同类型的对象分组放置。
通过使用图层，我们可以更好地管理和控制绘图中的元素。
例如，我们可以将文字、线条和图形分别放置在不同的图层中，并对每个图层进行个别设置。
5.缩放和平移 CAD软件允许我们通过缩放和平移来控制图纸的显示。
缩放可以调整图纸上的元素大小，使其更方便查看。
平移则是将图纸上的元素沿特定方向移动，以便更好地进行编辑和排布。
6.填充和阴影填充和阴影是用来区分CAD图纸中不同区域的工具。
填充可以用不同的颜色或图案填充特定区域，以便更清晰地区分不同部分。
阴影则可以给图纸添加立体感，使其更加生动。
7.尺寸和标注在CAD图纸中，尺寸和标注是非常重要的元素。
它们用来标记物体的大小、位置和其他关键细节。
通过添加尺寸和标注，我们可以准确地表达设计意图，并帮助其他人理解图纸。
8.图形编辑和修改 CAD软件提供了丰富的图形编辑和修改功能。
我们可以使用这些功能来改变图形的形状、大小和位置。
例如，我们可以通过拉伸、偏移、修剪和延伸来修改直线和曲线。
9.打印和输出 CAD图纸最终需要打印或输出为其他格式，以便于共享和使用。
CAD基础识图简介解析
2012-5-3
3
CAD基础及公差基本知识介绍
（二）、常用图幅介绍
1、分为A0、A1、A2、A3、A4五种
幅面代号
A0
841×1 189
A1
594×841
A2
420×594
A3
297×420
A4
210×297
B×L
a c e
20
25 10 10
5
2.格式： a、装订格式(横装、竖装两种)； b、非装订格式。
应用图例：
Ø0.1 M
直线度/mm 0.4 0.3 0.1 -0.3 -0.2 Ø19.7 ø20（dMMS） Ø 20.1(dMMVS) da/mm
30h6 E
最大实体要求
0.01
A
0.4 直线度
Ø200
50h7 0.01 M
A M
-0.3
ø0.1 M R ø 19.7mm(dL)
0.1
0.1 da
2012-5-3
9
CAD基础及公差基本知识介绍
3、字体
1)、基本要求：字体工整、笔画清楚、间隔均匀、排列整齐 2)、字体高度h公称尺寸系列： 1.8, 2.5, 3.5, 5, 7, 10, 14, 20 mm 3)、汉字应写成长仿宋体，采用规定的简化字。汉字高度不应小 于3.5 mm,字宽一般为h/ 2
第一视角法标记
2012-5-3
第三视角法标记
11
CAD基础及公差基本知识介绍
3、常用视图：
基本视图
主视图：又称“前视图”。 俯视图 仰视图 左视图 右视图 后视图
向视图：“X向”、“X向旋转”，X用大写拉丁字母 表示。
半剖视图
剖视图

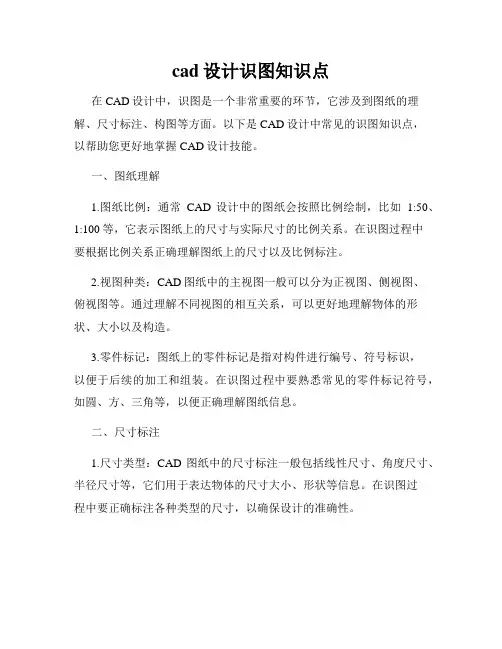

cad设计识图知识点
cad设计识图知识点在CAD设计中，识图是一个非常重要的环节，它涉及到图纸的理解、尺寸标注、构图等方面。
以下是CAD设计中常见的识图知识点，以帮助您更好地掌握CAD设计技能。
一、图纸理解1.图纸比例：通常CAD设计中的图纸会按照比例绘制，比如1:50、1:100等，它表示图纸上的尺寸与实际尺寸的比例关系。
在识图过程中要根据比例关系正确理解图纸上的尺寸以及比例标注。
2.视图种类：CAD图纸中的主视图一般可以分为正视图、侧视图、俯视图等。
通过理解不同视图的相互关系，可以更好地理解物体的形状、大小以及构造。
3.零件标记：图纸上的零件标记是指对构件进行编号、符号标识，以便于后续的加工和组装。
在识图过程中要熟悉常见的零件标记符号，如圆、方、三角等，以便正确理解图纸信息。
二、尺寸标注1.尺寸类型：CAD图纸中的尺寸标注一般包括线性尺寸、角度尺寸、半径尺寸等，它们用于表达物体的尺寸大小、形状等信息。
在识图过程中要正确标注各种类型的尺寸，以确保设计的准确性。
2.尺寸线与参考线：尺寸标注线一般用于标注尺寸的实际长度，而参考线则用于标注尺寸的位置。
在识图过程中要清楚尺寸线与参考线的区别，并正确使用它们。
3.尺寸标注样式：CAD软件通常提供了多种尺寸标注样式，可以通过设置尺寸样式来满足不同的需求。
在识图过程中要根据实际情况选择合适的尺寸样式，以便于清晰地表达设计要求。
三、构图规则1.比例关系：CAD设计中的构图要考虑物体之间的比例关系，要保持整体的协调和平衡。
要注意构图中的长度、宽度、高度等方面的比例，以便获得美观的效果。
2.对称和平衡：在构图中要注意对称和平衡的原则，即左右对称、上下平衡。
通过合理安排构图元素的位置和大小，可以使设计更加美观和稳定。
3.重点突出：在构图中要合理设置重点，突出主要的设计要素。
通过合理运用颜色、线型、线宽等手法，可以使重点更加突出，给人以深刻的印象。
四、其他知识点1.图层管理：CAD软件中一般包含图层管理功能，可以将不同的构图元素放在不同的图层中，以方便管理和修改。
入门级要点CAD绘图技巧与建筑识图(内容全面)
CAD绘图技巧与建筑识图入门级一、CAD基础知识二、宿舍楼平面图三、宿舍楼立面图四、宿舍楼剖面图五、建筑行业就业形势论文第一节AutoCAD的基础知识CAD是Computer Adide Deignde 简称（计算机辅助设计）CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。
事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD应该是我们每一个专业人士应该掌握的技能。
一、安装要求：为了给CAD一个优越的工作环境。
用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。
提示：1安装完成后一定要重启计算机才能是配置生效2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘3 CAD2006的安装序列号：191-75444444 （有注册机）CAD2007的安装序列号111-11111111二CAD的界面组成三、CAD的基本操作1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义：光标形状含义光标形状含义选择目标垂直移动正常选择水平移动正常绘图形状上右下移动输入状态上左下移动等待符号输入文本符号应用程序启动任意平移试图动态缩放调整命令窗口大小试图窗口缩放鼠标上一般有左右两个键和中间的滑轮，拖动上下滑轮可以进行视图的缩放，按下滑○1轮不动，绘图去会出现一手掌图形，这时移动鼠标，图形界限也随着这移动。
CAD基本识图
CAD技术起源于20世纪50年代后期，随着计算机技术的发展而迅速成长。从最初的二维绘图到三维建模，再到 现在的智能化、协同化设计，CAD技术不断推动着设计领域的变革。
常见CAD软件类型及其特点
01 02 03
AutoCAD
AutoCAD是Autodesk公司开发的自动计算机辅助设计软 件，用于二维绘图、详细绘制、设计文档和基本三维设计 。其特点包括广泛的文件格式支持、强大的绘图和编辑功 能以及丰富的插件库。
布尔运算
通过布尔运算可以对三维实体进行合并、差集、交集 等操作，实现复杂形状的构建。
编辑三维实体
CAD提供丰富的编辑工具，可以对三维实体进行移动 、旋转、缩放、镜像等操作，以满足设计需求。
材质贴图和渲染效果展示
要点一
材质贴图
CAD支持为三维模型添加材质贴图， 以增强模型的真实感。可以通过调整 材质的颜色、纹理、光泽度等属性来 实现不同的视觉效果。
标注样式管理器介绍
标注样式管理器是CAD中用于管理标注样式的工具。通过 标注样式管理器，可以创建、修改、保存和应用不同的标 注样式，以满足不同的设计需求。
创建和修改标注样式
在标注样式管理器中，可以创建新的标注样式或修改现有 的标注样式。可以调整尺寸线、尺寸界线、箭头、文字等 元素的属性，以定制个性化的标注样式。
偏移功能可以创建与原图形形 状相似但尺寸不同的新图形。 通过指定偏移距离和方向，可 以快速生成平行线、同心圆等 偏移图形。
04
尺寸标注与文字注释规范
线性标注、对齐标注等尺寸标注方法
线性标注
用于标注水平或垂直方向上的 线性距离，通过选择两个端点
来确定标注的位置和长度。
对齐标注
用于标注与选定对象平行或垂 直的尺寸，可以自动调整标注 的方向和位置，使其与对象对 齐。
CAD基本识图
图块创建与插入
创建图块：选择需要创建图块的对 象点击"创建块"按钮输入图块名称 和基点点击"确定"按钮。
编辑图块：双击图块进入块编辑器 可以对图块进行编辑。
添加标题
添加标题
添加标题
添加标题
插入图块：在命令行输入"I"选择图 块点击"确定"按钮选择插入点点击 "确定"按钮。
删除图块：选择图块点击"删除"按 钮确认删除。
,
CD基本识图
汇报人：
CONTENTS
目 录
01 单击添加目录标题 02 CD基本概念 03 CD基本操作 04 CD视图操作 05 CD图层管理 06 CD文字与标注
01
添加章节标题
02
CD基本概念
CD定义
CD是计算机辅 助设计
（Computerided Design）
的缩写
CD是一种使用 计算机软件进 行设计、绘图、 分析和优化的
视图恢复： 可以恢复 视图到原 始状态以 便重新开 始操作
视图渲染
渲染类型：线 框、实体、着
色、纹理等
渲染设置：材 质、光照、阴
影、环境等
渲染效果：真 实感、细节表 现、渲染速度
等
渲染输出：图 像格式、分辨
率、压缩等
视图保存与输出
保存视图：选择"文 件"->"保存"输入文 件名和保存路径点 击"保存"按钮
03
CD基本操作
界面介绍
工具栏：提供常用工具如直 线、圆、矩形、多边形等
状态栏：显示当前操作状态 和提示信息
命令行：输入命令执行相应 操作
CAD图档---识图基础
直径标注，主要用于圆的标注
角度标注，主要用于线与线的标注
例如：现在要测量螺丝M8和M10的距离是否与图中 标注吻合，需选择线性标注符号
椐图中数字显示，我们测量出来的距离50与设计人员的标注完
其余命令操作现场演示
二、图挡规范
设计人员画图采用第三视角，常用三视图如下：
侧面图是正面 图由箭头方向 看去所得
正面图
三角视图范例
正面图
立体图 （一）
正面图
立体图
（二）
1、查看零件图的合理性
当我们拿到图纸时，首先要看合理与否，如： （1） A板与前模仁水路、螺丝的位置是否一致； （2）螺丝之间的距离是否符合EROWA治具模仁螺丝 标准位置图； （3）尺寸公差标注是否合理（与实物联系） （4）图框内容填写是否合理（如：热处理、材质、数 量） （5）如发现有疑问的地方及时与设计人员联系，避免 异常发生。
3、常用钢材的使用
1.所有镶件F02...M02....都使用热处理到HRC52的8407来加工，（采购时要求 供应商加硬到HRC52，磨到数后再送过来，否则仓库不予接受） 料的规格有：250*200*31，250*200*35，200*31*12，200*35*12， 200*40*12，200*45*12 2.所有斜顶AG01...行位镶件S01...都使用热处理到HRC52的DH31来加工， （采购时要求供应商加硬到HRC52，磨到数后再送过来） 料的规格有：250*200*20，250*200*30，250*200*40 3.前后模仁F01，M01分别使用没加硬的8407和S136来加工水路与螺丝，开粗 后再外发热处理（采购时长宽高尺寸需留0.5的余量，供应商不用热处理） 模具产量不高时，前后模仁F01，M01可使用NAK80，不用热处理 8407的规格有：160.5*110.5*31，140.5*110.5*31 S136的规格有：160.5*110.5*36，140.5*110.5*36 NAK80的规格有：160*110*31 ，140*110*36 4.耐磨板使用没加硬的2510，加工螺丝，厚度尺寸预留热处理余量，外发热处 理后，再磨床加工到数 ……………………………………….
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012-5-3
1
CAD基础及公差基本知识介绍 一．机械制图基本知识 二．公差基本知识介绍 三．CAD基础知识介绍 四．公司企业标准
2012-5-3
2
CAD基础及公差基本知识介绍
一． 机械制图基本知识
图样被称为工程界的语言，因此必须统一规范。 （一）、技术制图国家标准
（五）、尺寸注法
1、尺寸由尺寸数字、尺寸线、尺寸界线及终端符号组成； 2、一般情况下尺寸的默认单位为mm，使用其他单位需注明； 3、图中所注尺寸为最终加工尺寸，否则应加以说明； 4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰 的图样上，一般遵循水平方向标注在视图的右侧，垂直方向标注在 视图的下方，这样可以避免尺寸交叉，尺寸较多时可以分散标注； 5、两尺寸线之间的间距约为7mm，尺寸界线超出尺寸线2~5mm。
图纸幅面和格式及标题栏——GB/T 14689-1993 、GB/T 1068-1998 比例 ——GB/T 14690-1993 字体 ——GB/T 14691-1993 图线及其画法——GB/T 17450-1998、GB/T 4457.4-2002） 尺寸标注方法——GB/T 4458.4-2003、GB/T 16675.2-1996） 机械工程CAD制图基本规则——GB/T 14665-1998
2012-5-3
9
CAD基础及公差基本知识介绍
3、字体
1)、基本要求：字体工整、笔画清楚、间隔均匀、排列整齐 2)、字体高度h公称尺寸系列： 1.8, 2.5, 3.5, 5, 7, 10, 14, 20 mm 3)、汉字应写成长仿宋体，采用规定的简化字。汉字高度不应小 于3.5 mm,字宽一般为h/ 2
2012-5-3
10
CAD基础及公差基本知识介绍
（四）、图样画法
视图：机件向投影面投影所得的图形
1、国标GB4458.1-84规定我国实行第一视角法视图，世界上主要有两 种视角法，中国、俄国；德国等使用第一视角，美国、日本、英国 等使用第三视角。 第一视角就相当于把物体放在坐标系的第一象限；人在第一象限前方， 人眼位置是光源，是人眼－物体－图形的顺序； 第三视角就相当于把物体放在坐标系的第三象限；人还是在第一象限 前方，人眼透过坐标平面去看物体，是人眼－图形－物体的顺序； 2、两种视图都遵循“长对正，高平齐，宽相等”的投影原则，区别在于 第一视角为投影所得，第三视角为所见即所得。
第一视角法标记
2012-5-3
第三视角法标记
11
CAD基础及公差基本知识介绍
3、常用视图：
基本视图
主视图：又称“前视图”。 俯视图 仰视图 左视图 右视图 后视图
向视图：“X向”、“X向旋转”，X用大写拉丁字母 表示。
半剖视图
剖视图
局部剖视图 全剖视图
剖面图：假想用剖切面将机件某处切断，仅画出剖面的形状。 局部放大图：将机件的部分结构用大于原图形的比例所画出的图形。
2012-5-3
12
CAD基础及公差基本知识介绍
4、三视图是指主视图、俯视图、左视图，一般此三种视图即可将物体 表达清楚，有些还需要增加剖视图、剖面图、局部放大图才能将物 体表达清楚。
2012-5-3
13
CAD基础及公差基本知识介绍
局部剖视图
技术要求
2012-5-3
14
CAD基础及公差基本知识介绍
2012-5-3
3
CAD基础及公差基本ຫໍສະໝຸດ 识介绍（二）、常用图幅介绍
1、分为A0、A1、A2、A3、A4五种
幅面代号
A0
841×1 189
A1
594×841
A2
420×594
A3
297×420
A4
210×297
B×L
a c e
20
25 10 10
5
2.格式： a、装订格式(横装、竖装两种)； b、非装订格式。
（三）、图纸线型及字体
1、 图纸共有8种线性，线型宽度为2:1，及粗实线与细实线的比例为2:1 常用宽度系列：0.18、0.25、0.35、0.5、0.7、1、1.4、2mm
2012-5-3
7
CAD基础及公差基本知识介绍
应用举例：
重合断面图的轮廓线 细实线 轨迹线 细点画线 对称线 细点画线
极限位置的假 想投影轮廓线 双点画线 断裂处的分界线 波浪线
2012-5-3
4
CAD基础及公差基本知识介绍
a、装订格式 c
c
a a
c
标 题 栏
c
c 横装
标 题 栏
c 竖装
2012-5-3
5
CAD基础及公差基本知识介绍
b、非装订格式
对中符号（粗实线）伸入图框内5 mm 纸边界线 （细实线）
图框线 （粗实线）
标题栏
（a）
（b ）
2012-5-3
6
CAD基础及公差基本知识介绍
（二）、尺寸公差
1、尺寸公差定义：允许尺寸误差的范围，即极限位置差值的绝对值， 常以公差带来表示。 2、确定尺寸精确程度的等级称为“公差等级”，国标规定了20个公差 等级，即IT01~IT18。标准公差根据尺寸分段，按标准计算公式计 算化整后而得。 3、基本尺寸：即是设计者给定的尺寸，又称设计尺寸。 4、实际尺寸：即是测量所得的尺寸，由于测量存在误差，常取测量值 的平均值。 5、极限尺寸：允许尺寸变化的两个界限值，较大的称为最大极限尺寸， 较小的称为最小极限尺寸，二者均以基本尺寸为基数来定。
25
25
2012-5-3
35
20
15
CAD基础及公差基本知识介绍
30°
24 40 24
40
2012-5-3
40
16
CAD基础及公差基本知识介绍
二、公差基本知识介绍
（一）、基准介绍 1、基准指用来确定其他点、线、面位置所依据的那些点、线、面。 2、基准分为：设计基准和工艺基准；工艺基准又分为：定位基准、工 序基准、测量基准、装配基准。
不可见轮廓线 虚线 尺寸线 细实线 可见轮廓线 粗实线 尺寸界线 细实线 剖面线 细实线 相邻零件的假 想投影轮廓线 轴线 细点画线 圆中心线 断裂处的边界线 双折线 细点画线 双点画线
2012-5-3
8
CAD基础及公差基本知识介绍
2、图线画法注意事项：
1)、在同一张图样中，同类图线的宽度应一致。虚线、点画线及双点画 线的画、长画和间隔应各自大致相等。 2)、绘制圆的对称中心线时，圆心应为长画的交点，点画线、双点画线、 虚线与其他线相交或自身相交时，均应尽量交于画或长画处。 3)、点画线及双点画线的首末两端应是长画而不是点。点画线应超出轮 廓线2～5 mm。 4)、在较小图形上画点画线或双点画线有困难时，可用细实线代替。 5)、虚线为粗实线的延长线时，虚线在连接处应留有空隙；虚线直线与 虚线圆弧相切时，应画相切。 6)、当图中的线段重合时，其优先次序为粗实线、虚线、点画线。
