移相器
移相器
移相器是实现相扫的关键器件，其重点参数是移相精度、带宽、功率容量、插入损耗和稳定性等指标。
移相器的种类有多种，经典的移相器包括PIN二极管移相器和铁氧体移相器，新近应用的移相器有矢量调制移相器、光纤移相器、微机电(MEMS)移相器、“块移相器”和基于视频处理的数字移相。
移相技术和移相器的选取主要依据雷达工作频段、相控阵天线类型、移相精度要求、插入损耗、技术成熟性和实现成本等因素综合考虑。
1.1 PIN二极管移相器
以PIN二极管为开关控制单元，控制信号的传输路径差，从而得到对应的差相移。
该移相器的特点是开关时间短、体积小、重量轻、便于集成，缺点是带宽窄、功率容限小。
由于受移相精度和插损的限制，目前在毫米波雷达射频移相中采用不多，多见于毫米波通信。
1.2 铁氧体移相器
通过外加直流磁场改波导内的铁氧体导磁系数，从而改变电磁波的相速，得到不同的相移。
该移相器的优点是承受功率高、带宽较宽，缺点是激励功率大、开关时间长、较为笨重。
在毫米波无源相控阵雷达中具有应用，但插损和体积重量限制了其应用范围。
PIN二极管移相器和铁氧体移相器通过串联，采用二进制多位态控制可以构成n位数字移相器，如n=6的最小移相值为3600/26=5.6250。
数字移相量不连续，将引起天线阵面的量化误差，将会降低天线增益、增大天线副瓣电平、使主瓣波束偏移。
合理选择和设计移相器的位数，可控制量化误差的影响，满足系统指标的要求。
1.3 矢量调制移相器
矢量调制移相器通过信号正交分解的2个分量和其反相分量共4个信号分量进行幅度调制，根据相移量的大小分选出两路相加，从而获得满足需要相移的输出信号。
矢量调制移相器为有源器件，适合于MMIC集成于T/R组件，可同时提供4种相位状态，在获得相移的同时也获得了幅度调制。
矢量调制器在微波频段已有成熟产品，毫米波频段的矢量调制器已有试验样件。
目前，美国Triquint公司采用0.5 um PHEMT GaAs技术已经开发出Ka频段、相对线性相位偏移±10、插入损耗10dB的毫米波矢量调制器。
因此，矢量调制移相器在毫米波相控阵雷达中将具有良好的应用前景。
1.4 微机电(MEMS)移相器
微机电系统是采用集成电路批量生产工艺在半导体材料上制作的微型器件与器件阵列，它应用静电场、磁场使MEMS微型结构完成吸动、移动或转动，实现要求的功能。
采用MEMS 技术可以完成移相器的相移功能，实现宽带相控阵雷达的实时延迟线和时间延迟单元。
MEMS移相器与传统FET、PIN相比，有工作频率带宽、损耗小、驱动功率小(1 uW)、成本低、超小型化、易于与IC或MMIC集成的特点。
目前国外在研的MEMS移相器主要有两类：一是相位连续可调的分布式移相器，缺点是不易控制移相量、损耗，控制电压的起伏会引起相位噪声；另一类是数字移相器，特点是可靠性高，可精确控制相移量，缺点是由于材料等原因，不能兼顾性能，使用频率有限。
目前MEMS移相器研究主要集中在x频段、K频段。
国外研制的低损耗Ka频段四位数字移相器样件在35±1GHz频率，平均插入损耗小于2.25 dB。
1.5 整体移相器(Bulk Phase Shifter)
也称为“块移相器”，依靠在方位或俯仰向的M或N个独立移相器使整个线阵获得相同的移相量，对M×N个单元的面阵仅需要M+N个移相器便可完成二维相控扫描，明显降低了移相器数量，但无法实施对单个阵元的相位控制。
铁电透镜和Randant透镜是实现整体移相的主要方法。
前者利用导电平板间铁电材料的介电常数取决于加在板间直流电压的原理，控制板间多组直流偏压，改变通过该区域多组信号的相位，达到对所有天线单元的同时移相。
研制可承受高功率并具有低损耗的铁电材料是铁电体移相器的关键。
Randant透镜由多个平行的导电板组成，在每对导电板之间接人多层PIN二极管(或MEMS开关)。
改变相邻导电板
内导通PIN二极管(或MEMS开关)的数量，可以改变电磁信号通过每对金属板时的传输速度，产生相控扫描需要的相位梯度。
Randant透镜已经应用于法国“阵风”战斗机的x频段相控阵火控雷达。
5g移相器的工作原理
5G移相器的工作原理一、引言随着5G技术的快速发展，移相器作为通信系统中的关键元件，其性能和作用愈发重要。
5G移相器作为通信系统中的核心组件，用于控制信号的相位，从而实现信号的定向传输、信号处理和干扰抑制等功能。
本文将对5G移相器的工作原理进行深入探讨。
二、5G移相器的基本原理移相器是相位转移器件的简称，它能够改变输入信号的相位。
在5G通信系统中，移相器通过改变射频信号的相位，以实现信号的定向传输、信号合成以及干扰抑制等功能。
其基本原理是基于电磁波的传播特性，通过改变传输路径或加载相位调节元件，使电磁波产生相位偏移。
三、5G移相器的分类及特点1.模拟移相器：模拟移相器通过改变传输线的长度或加载电抗元件来改变信号相位。
其优点是相位连续可调，适用于大范围相位变化场合。
然而，由于其物理长度限制，难以实现高频高速性能。
2.数字移相器：数字移相器利用数字信号处理技术，通过多个固定相位的合成实现连续相位变化。
数字移相器具有高精度、高速以及易于控制等优点，广泛应用于5G通信系统。
3.开关式移相器：开关式移相器利用微波开关和不同长度的传输线组合实现相位变化。
其优点是结构简单、易于集成，但开关切换过程中可能引入额外的相位跳变。
四、5G移相器的应用场景1.阵列天线系统：在阵列天线系统中，移相器用于控制信号的相位，从而实现波束赋形和指向。
5G移相器的高精度和高稳定性为阵列天线系统提供了更好的方向控制和干扰抑制能力。
2.信号合成与传输：在无线通信中，多路信号需要合成为一路传输。
通过使用5G移相器，可以精确控制各路信号的相位，从而实现高质量的信号合成与传输。
3.无线通信模块：在无线通信模块中，移相器用于实现信号的相位调整和定向传输。
例如，在发射机中，通过使用移相器，可以控制信号的传输方向和覆盖范围；在接收机中，移相器用于提高信号接收质量和抗干扰能力。
4.雷达系统：雷达系统中使用的移相器主要作用是控制雷达波束的方向和扫描范围。
移相器工艺
移相器工艺
本文是有关移相器工艺的详细介绍，主要内容如下：一、什么是移相器它是一种电气设备，可改变相位的电路元件，用于改变电机运行方向或者改变不定向电器的开关方向。
移相器有延时开关、智能相位控制器、故障相位报警器等。
二、移相器工艺分析 1、装载：在安装移相器前，有必要对电路的电压、额定电流等参数进行核实，以确保移相器可以正常工作。
2、连接：移相器的连接方式有两种，一种是并联，一种是串联，即移相器的上端和下端分别和电路两端连接。
3、控制：移相器的控制一般有滚轮式控制、智能控制等，可根据具体应用场合选择适当的控制方式。
三、移相器工艺注意事项 1、移相器选型：在选用移相器时，应综合考虑电路的电压、额定电流等参数，选择出性能合格的移相器来使用。
2、移相器安装：移相器应按规定的位置和规定的高度进行安装，并严格按照电路图进行连接。
3、移相器使用：移相器必须在正常的电压、电流下工作，不得超负荷工作，否则将缩短电器的使用寿命。
四、结束语在工程中，移相器为不定向电器提供了一种高效的控制方式，使得电路的运行更加高效、可靠，正确的选择和使用移相器将节约成本，提高工程效率。
- 1 -。

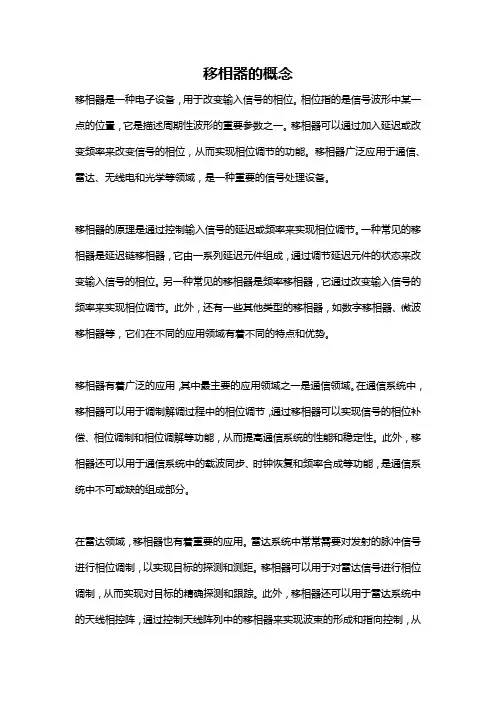

移相器的概念
移相器的概念移相器是一种电子设备，用于改变输入信号的相位。
相位指的是信号波形中某一点的位置，它是描述周期性波形的重要参数之一。
移相器可以通过加入延迟或改变频率来改变信号的相位，从而实现相位调节的功能。
移相器广泛应用于通信、雷达、无线电和光学等领域，是一种重要的信号处理设备。
移相器的原理是通过控制输入信号的延迟或频率来实现相位调节。
一种常见的移相器是延迟链移相器，它由一系列延迟元件组成，通过调节延迟元件的状态来改变输入信号的相位。
另一种常见的移相器是频率移相器，它通过改变输入信号的频率来实现相位调节。
此外，还有一些其他类型的移相器，如数字移相器、微波移相器等，它们在不同的应用领域有着不同的特点和优势。
移相器有着广泛的应用，其中最主要的应用领域之一是通信领域。
在通信系统中，移相器可以用于调制解调过程中的相位调节，通过移相器可以实现信号的相位补偿、相位调制和相位调解等功能，从而提高通信系统的性能和稳定性。
此外，移相器还可以用于通信系统中的载波同步、时钟恢复和频率合成等功能，是通信系统中不可或缺的组成部分。
在雷达领域，移相器也有着重要的应用。
雷达系统中常常需要对发射的脉冲信号进行相位调制，以实现目标的探测和测距。
移相器可以用于对雷达信号进行相位调制，从而实现对目标的精确探测和跟踪。
此外，移相器还可以用于雷达系统中的天线相控阵，通过控制天线阵列中的移相器来实现波束的形成和指向控制，从而提高雷达系统的灵敏度和分辨率。
除了通信和雷达领域，移相器在无线电和光学领域也有着重要的应用。
在无线电领域，移相器可以用于对射频信号进行相位调制，从而实现对无线电信号的调制和解调。
在光学领域，移相器可以用于对光信号进行相位调制，从而实现光通信、光传感和光学成像等应用。
实际上，移相器在现代电子技术中有着非常广泛的应用。
随着通信、雷达、无线电和光学技术的不断发展，人们对于信号处理和相位调节的需求也越来越高，移相器作为一种重要的信号处理设备，将继续在各种应用领域发挥着重要的作用。
移相器的工作原理
移相器的工作原理
移相器是一种用于光学成像的设备，它能够改变光线的相位，从而实现对焦和深度感知的功能。
在摄影和显微镜领域，移相器被广泛应用，它的工作原理是基于光的波动性和干涉现象的。
首先，我们来了解一下光的波动性。
光是一种电磁波，它具有波动性和粒子性。
在光学成像中，光的波动性起着决定性作用。
当光线通过不同介质或经过光学器件时，会发生折射、反射和干涉等现象，这些现象都与光的波动性密切相关。
移相器利用了光的波动性和干涉现象来实现对焦和深度感知。
它通常由两个或多个光学元件构成，其中包括透镜、衍射光栅等。
这些光学元件能够改变光线的相位，从而影响光的传播和成像。
在移相器的工作过程中，光线首先经过透镜聚焦，然后被衍射光栅或其他光学元件改变其相位。
通过调节衍射光栅的参数，如周期、方向等，可以实现对焦和深度感知的效果。
具体来说，当衍射光栅的参数发生变化时，光线的相位也会发生变化，从而影响成像的清晰度和深度信息。
除了衍射光栅，移相器还可以利用其他光学元件，如液晶透镜、声波透镜等，来实现对焦和深度感知的功能。
这些光学元件能够通
过电磁场、声波等外部信号来改变其光学特性，从而实现对焦和深
度感知的调节。
总的来说，移相器的工作原理是基于光的波动性和干涉现象的。
它利用光学元件改变光线的相位，从而实现对焦和深度感知的功能。
在摄影和显微镜领域，移相器的应用为成像技术带来了新的可能，
为人们观察微观世界和捕捉精彩瞬间提供了更多选择和便利。
希望
本文能够帮助读者更好地理解移相器的工作原理，进一步探索光学
成像技术的奥秘。
移相器的相关应用
移相器的相关应用

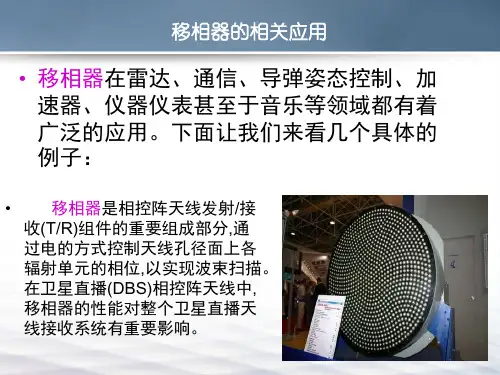

• 移相器在雷达、通信、导弹姿态控制、加 速器、仪器仪表甚至于音乐等领域都有ห้องสมุดไป่ตู้ 广泛的应用。下面让我们来看几个具体的 例子：
• 移相器是相控阵天线发射/接 收(T/R)组件的重要组成部分,通 过电的方式控制天线孔径面上各 辐射单元的相位,以实现波束扫描。 在卫星直播(DBS)相控阵天线中, 移相器的性能对整个卫星直播天 线接收系统有重要影响。
移相器的相关应用
• 移相效果器是利用经过 移相的声波与原声波之间互 相干涉作用，使声音产生颇 震、固族飘逸效果。它与合 唱器不同的是声音具有颜震 感。早期用得较多的效果器 之一。
• 移相器作为相控阵雷达、卫星通讯、移动通讯设 备、音乐器件等中的重要组件，是必不可少的一 部分。希望童鞋们通过了解它的相关应用，体会 到移相器在我们生活里，科技上，以及音乐中等 方面实用的广泛性！
移相器的相关应用
相控阵雷达是一种新型的 有源电扫阵列多功能雷达,是 当今最先进的军事技术之一 。 在它直径为几十米的圆形天 线阵上，排列着上万个能发 射电磁波的辐射器，每个辐 射器配有一个“移相器”， 每个“移相器”都由电子计 算机控制。当雷达工作时， 电子计算机就通过控制这些 “移相器”，来改变每个辐 射器向空中发射电磁波的 “相位”，从而使电磁瓣能 像转动的天线一样，一个相 位一个相位地偏转，从而完 成对空搜索使命。

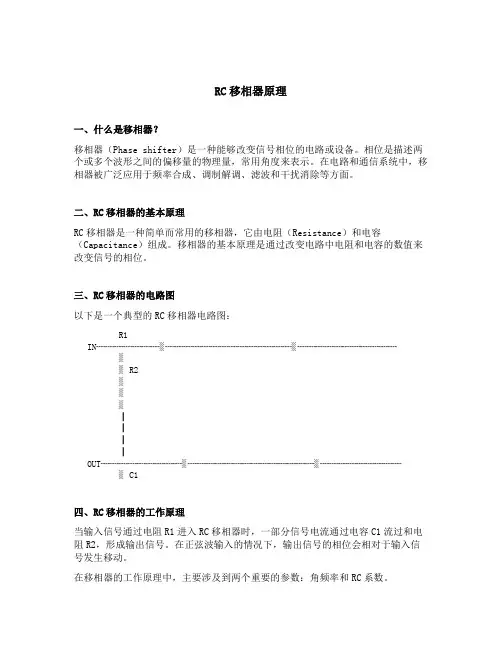

rc移相器原理
RC移相器原理一、什么是移相器？移相器（Phase shifter）是一种能够改变信号相位的电路或设备。
相位是描述两个或多个波形之间的偏移量的物理量，常用角度来表示。
在电路和通信系统中，移相器被广泛应用于频率合成、调制解调、滤波和干扰消除等方面。
二、RC移相器的基本原理RC移相器是一种简单而常用的移相器，它由电阻（Resistance）和电容（Capacitance）组成。
移相器的基本原理是通过改变电路中电阻和电容的数值来改变信号的相位。
三、RC移相器的电路图以下是一个典型的RC移相器电路图：R1IN┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈░░ R2░░░┃┃┃┃OUT┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈░ C1四、RC移相器的工作原理当输入信号通过电阻R1进入RC移相器时，一部分信号电流通过电容C1流过和电阻R2，形成输出信号。
在正弦波输入的情况下，输出信号的相位会相对于输入信号发生移动。
在移相器的工作原理中，主要涉及到两个重要的参数：角频率和RC系数。
•角频率（Angular Frequency）是指正弦波的周期性变化所需要的时间，用单位时间内的弧长来表示。
•RC系数是指电阻和电容在移相器中所占的比例。
当输入信号的角频率等于移相器的截止频率时，输出信号的相位将会发生最大的移动。
相位移动的方向将根据输入信号的频率与移相器的截止频率的比较结果来决定。
五、RC移相器的应用RC移相器在实际应用中具有广泛的用途，下面列举了一些常见的应用：1.频率合成器：通过调整RC移相器的相位移动，可以合成不同频率的输出信号。
2.相位调制：利用RC移相器可以改变信号的相位，从而实现相位调制。
3.调制解调器：在调制解调过程中，移相器被用于调整信号的相位，以实现数据的传输和解析。
4.滤波器：通过合理设计RC移相器，可以构建频率选择性滤波器，用于去除特定频率范围内的信号干扰。
数控移相器工作原理
数控移相器工作原理嘿，你有没有想过，在我们生活的这个充满高科技的世界里，有那么多神奇的小玩意儿在默默地工作着，数控移相器就是其中一个超级酷的家伙。
我有个朋友叫小李，他是个电子设备迷。
有一次我们聊天，他就跟我提到了数控移相器。
我当时就懵了，这啥玩意儿啊？他就开始给我解释。
数控移相器啊，就像是一个交通指挥员，不过它指挥的不是车辆和行人，而是电信号。
咱们都知道电信号就像一群小蚂蚁一样，在电路里跑来跑去传递信息。
这些电信号都有自己的相位，相位简单理解呢，就像是小蚂蚁跑步的节奏。
数控移相器就是能够精准地改变这些电信号的相位的设备。
那它是怎么做到的呢？这得从它的内部构造说起。
它里面有好多复杂的电路元件，就像一个精密的小工厂里有各种各样的小机器一样。
这里面有一些元件就像小杠杆一样，能够巧妙地调整电信号的相位。
比如说，有一种元件是可变电容，这可变电容可神奇啦。
它就像是一个可以随意变大变小的容器，当它的容量改变的时候，就会对经过的电信号产生影响，就像改变了小蚂蚁跑步的跑道一样，从而改变电信号的相位。
还有一种元件叫电感，电感就像是一个很固执的家伙。
它对电信号也有着自己独特的作用，它会阻碍电信号的变化，通过和其他元件的配合，也能调整电信号的相位。
这就好比在小蚂蚁的跑道上设置了一些小障碍，小蚂蚁就得调整自己的节奏，也就是电信号的相位就改变了。
我听着就觉得很神奇，就问小李：“那这数控又是怎么回事呢？”小李笑着说：“这数控啊，就是数字控制的意思。
就好像你有一个遥控器，可以精确地控制电视换台一样。
在数控移相器里，我们可以通过输入数字信号来控制它内部元件的参数，从而实现对电信号相位精确的调整。
这就比那种靠人工手动去调节可变电容或者电感要精确得多啦。
你想啊，如果靠人工，就像你用手去数小蚂蚁一样，哪能数得那么准呢？”我又好奇地问：“那这东西都用在啥地方呢？”小李眼睛一亮，说：“用处可大了去了。
在通信领域，它就像是一个幕后英雄。
比如说我们的手机通信，信号在传输过程中可能会遇到各种干扰，相位可能会发生变化。
